1 Bezpieczniki i osprzęt bezpiecznikowy

2 Cztery Kluczowe atuty w obsłudze pięciu rynków Jako światowy specjalista w zakresie elektrycznego i termicznego zabezpieczania urzadzeń przemysłowych, Ferraz Shawmut obsługuje pięć docelowych rynków, z których wszystkie związane są z elektrycznością. Jakość energii Falowniki, przekształtniki Sterowniki dla przemysłu Wytwarzanie energii Transport Jakość energii Systemy i komponenty poprawiające jakość i niezawodność instalacji elektrycznych w przemyśle. Falowniki, przekształtniki Przekształtniki do przesyłu elektryczności i zastosowań przemysłowych. Sterowniki PLC Kontrola elektryczności w tablicach rozdzielczych w przemyśle. Wytwarzanie energii Rozwój i modernizacja zakładów energetycznych i sieci przesyłowych. Transport Rozwój transportu publicznego i pojazdów hybrydowych. Nasze atuty: Zoptymalizowane narzędzie przemysłowe stawiające know-how na pierwszym miejscu. Pełen koszyk rozwiązań bezpiecznikowych, opracowany tak, by spełniać wymogi wszystkich najważniejszych standardów. Obsługa klienta skupiona na oczekiwaniach dystrybutorów i specjalistów dotyczących większej dostępności Znane na świecie techniczne kompetencje udostępnione przez system pomocy technicznej i know-how.

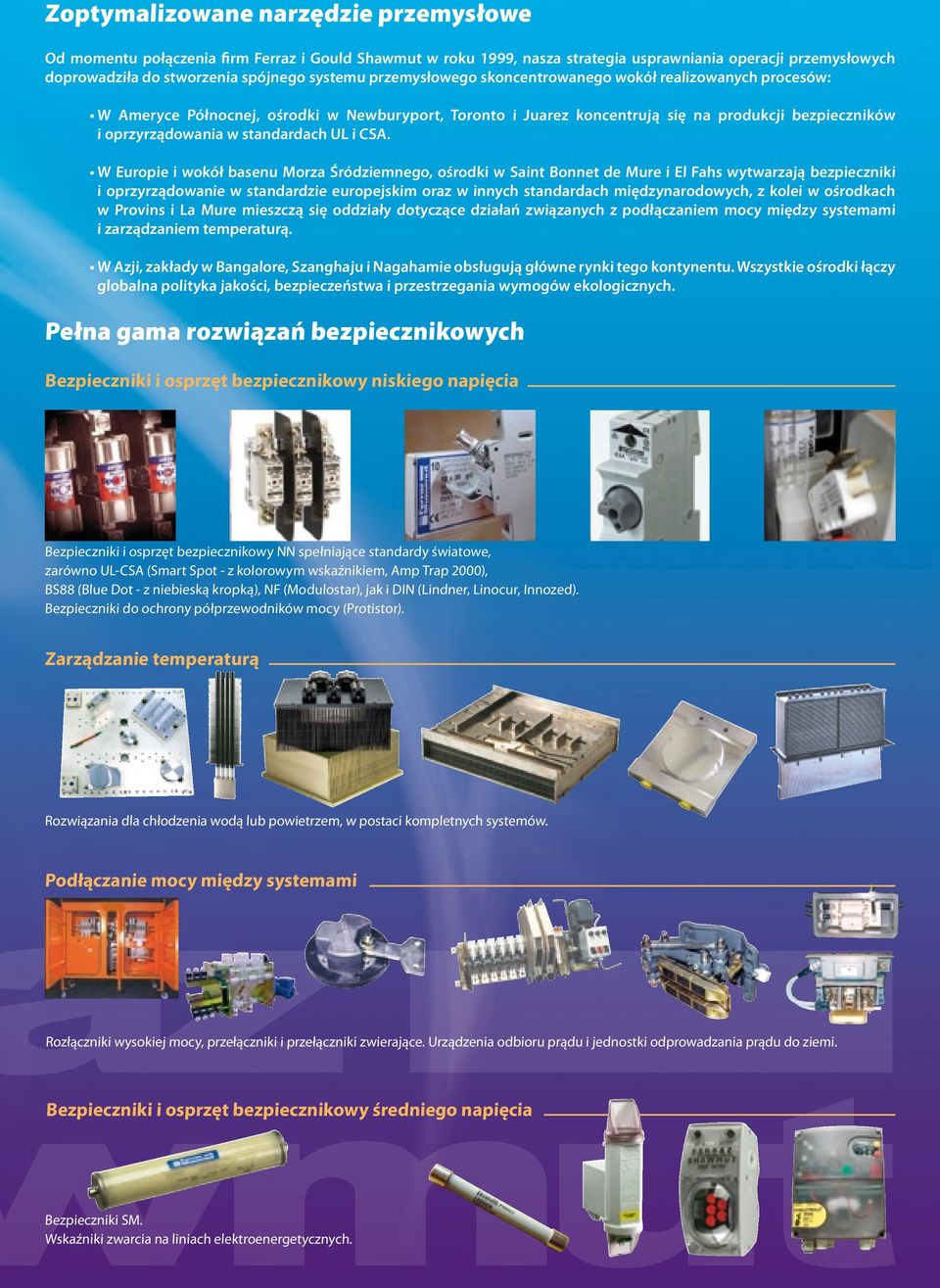

3 Zoptymalizowane narzędzie przemysłowe Od momentu połączenia firm Ferraz i Gould Shawmut w roku 1999, nasza strategia usprawniania operacji przemysłowych doprowadziła do stworzenia spójnego systemu przemysłowego skoncentrowanego wokół realizowanych procesów: W Ameryce Północnej, ośrodki w Newburyport, Toronto i Juarez koncentrują się na produkcji bezpieczników i oprzyrządowania w standardach UL i CSA. W Europie i wokół basenu Morza Śródziemnego, ośrodki w Saint Bonnet de Mure i El Fahs wytwarzają bezpieczniki i oprzyrządowanie w standardzie europejskim oraz w innych standardach międzynarodowych, z kolei w ośrodkach w Provins i La Mure mieszczą się oddziały dotyczące działań związanych z podłączaniem mocy między systemami i zarządzaniem temperaturą. W Azji, zakłady w Bangalore, Szanghaju i Nagahamie obsługują główne rynki tego kontynentu. Wszystkie ośrodki łączy globalna polityka jakości, bezpieczeństwa i przestrzegania wymogów ekologicznych. Pełna gama rozwiązań bezpiecznikowych Bezpieczniki i osprzęt bezpiecznikowy niskiego napięcia Bezpieczniki i osprzęt bezpiecznikowy NN spełniające standardy światowe, zarówno UL-CSA (Smart Spot - z kolorowym wskaźnikiem, Amp Trap 2000), BS88 (Blue Dot - z niebieską kropką), NF (Modulostar), jak i DIN (Lindner, Linocur, Innozed). Bezpieczniki do ochrony półprzewodników mocy (Protistor). Zarządzanie temperaturą Rozwiązania dla chłodzenia wodą lub powietrzem, w postaci kompletnych systemów. Podłączanie mocy między systemami Rozłączniki wysokiej mocy, przełączniki i przełączniki zwierające. Urządzenia odbioru prądu i jednostki odprowadzania prądu do ziemi. Bezpieczniki i osprzęt bezpiecznikowy średniego napięcia Bezpieczniki SM. Wskaźniki zwarcia na liniach elektroenergetycznych.

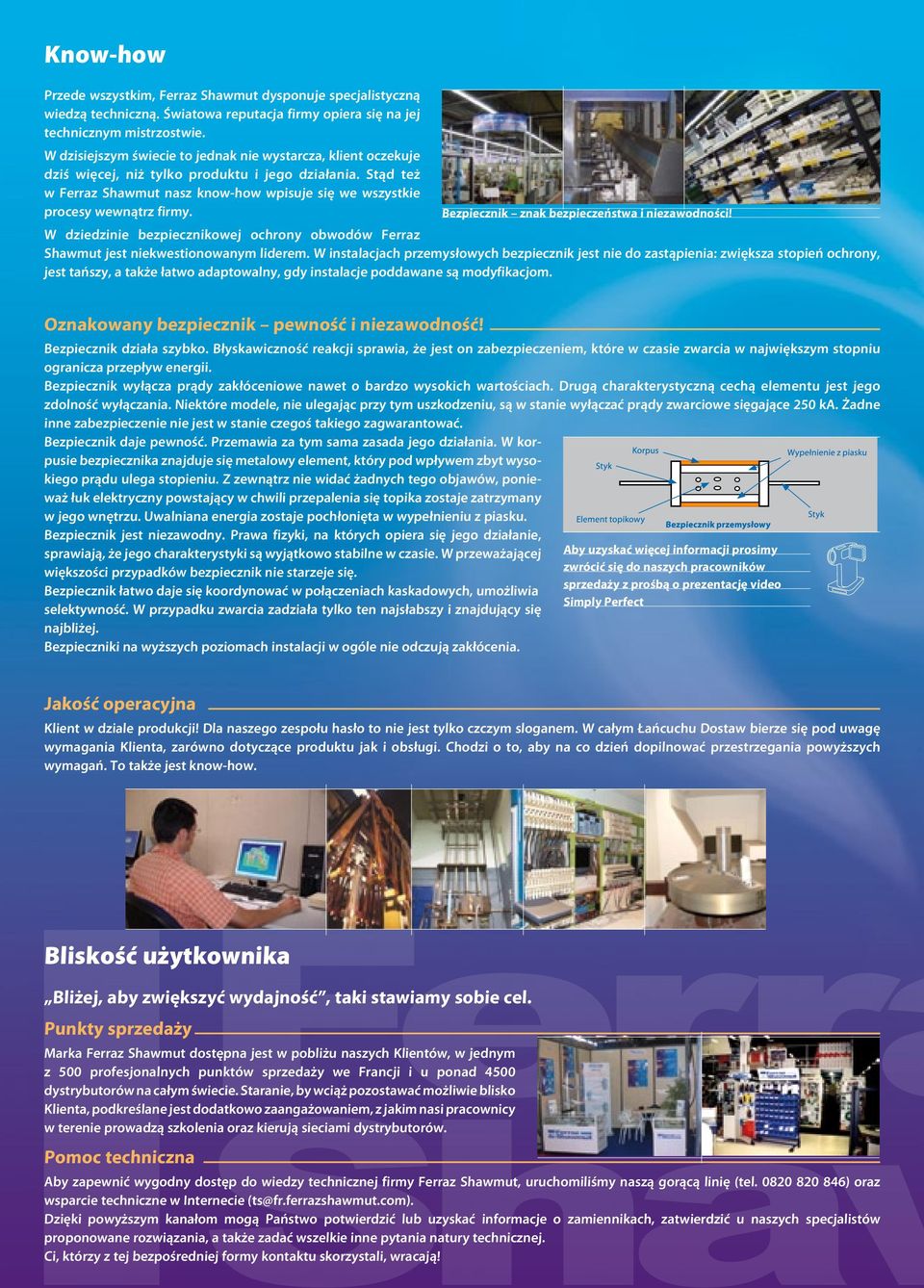

4 Know-how Przede wszystkim, Ferraz Shawmut dysponuje specjalistyczną wiedzą techniczną. Światowa reputacja firmy opiera się na jej technicznym mistrzostwie. W dzisiejszym świecie to jednak nie wystarcza, klient oczekuje dziś więcej, niż tylko produktu i jego działania. Stąd też w Ferraz Shawmut nasz know-how wpisuje się we wszystkie procesy wewnątrz firmy. Bezpiecznik znak bezpieczeństwa i niezawodności! W dziedzinie bezpiecznikowej ochrony obwodów Ferraz Shawmut jest niekwestionowanym liderem. W instalacjach przemysłowych bezpiecznik jest nie do zastąpienia: zwiększa stopień ochrony, jest tańszy, a także łatwo adaptowalny, gdy instalacje poddawane są modyfikacjom. Oznakowany bezpiecznik pewność i niezawodność! Bezpiecznik działa szybko. Błyskawiczność reakcji sprawia, że jest on zabezpieczeniem, które w czasie zwarcia w największym stopniu ogranicza przepływ energii. Bezpiecznik wyłącza prądy zakłóceniowe nawet o bardzo wysokich wartościach. Drugą charakterystyczną cechą elementu jest jego zdolność wyłączania. Niektóre modele, nie ulegając przy tym uszkodzeniu, są w stanie wyłączać prądy zwarciowe sięgające 250 ka. Żadne inne zabezpieczenie nie jest w stanie czegoś takiego zagwarantować. Bezpiecznik daje pewność. Przemawia za tym sama zasada jego działania. W korpusie bezpiecznika znajduje się metalowy element, który pod wpływem zbyt wysokiego prądu ulega stopieniu. Z zewnątrz nie widać żadnych tego objawów, ponieważ łuk elektryczny powstający w chwili przepalenia się topika zostaje zatrzymany w jego wnętrzu. Uwalniana energia zostaje pochłonięta w wypełnieniu z piasku. Bezpiecznik jest niezawodny. Prawa fizyki, na których opiera się jego działanie, sprawiają, że jego charakterystyki są wyjątkowo stabilne w czasie. W przeważającej większości przypadków bezpiecznik nie starzeje się. Bezpiecznik łatwo daje się koordynować w połączeniach kaskadowych, umożliwia selektywność. W przypadku zwarcia zadziała tylko ten najsłabszy i znajdujący się najbliżej. Bezpieczniki na wyższych poziomach instalacji w ogóle nie odczują zakłócenia. Aby uzyskać więcej informacji prosimy zwrócić się do naszych pracowników sprzedaży z prośbą o prezentację video Simply Perfect Jakość operacyjna Klient w dziale produkcji! Dla naszego zespołu hasło to nie jest tylko czczym sloganem. W całym Łańcuchu Dostaw bierze się pod uwagę wymagania Klienta, zarówno dotyczące produktu jak i obsługi. Chodzi o to, aby na co dzień dopilnować przestrzegania powyższych wymagań. To także jest know-how. Bliskość użytkownika Bliżej, aby zwiększyć wydajność, taki stawiamy sobie cel. Punkty sprzedaży Marka Ferraz Shawmut dostępna jest w pobliżu naszych Klientów, w jednym z 500 profesjonalnych punktów sprzedaży we Francji i u ponad 4500 dystrybutorów na całym świecie. Staranie, by wciąż pozostawać możliwie blisko Klienta, podkreślane jest dodatkowo zaangażowaniem, z jakim nasi pracownicy w terenie prowadzą szkolenia oraz kierują sieciami dystrybutorów. Pomoc techniczna Aby zapewnić wygodny dostęp do wiedzy technicznej firmy Ferraz Shawmut, uruchomiliśmy naszą gorącą linię (tel ) oraz wsparcie techniczne w Internecie (ts@fr.ferrazshawmut.com). Dzięki powyższym kanałom mogą Państwo potwierdzić lub uzyskać informacje o zamiennikach, zatwierdzić u naszych specjalistów proponowane rozwiązania, a także zadać wszelkie inne pytania natury technicznej. Ci, którzy z tej bezpośredniej formy kontaktu skorzystali, wracają!

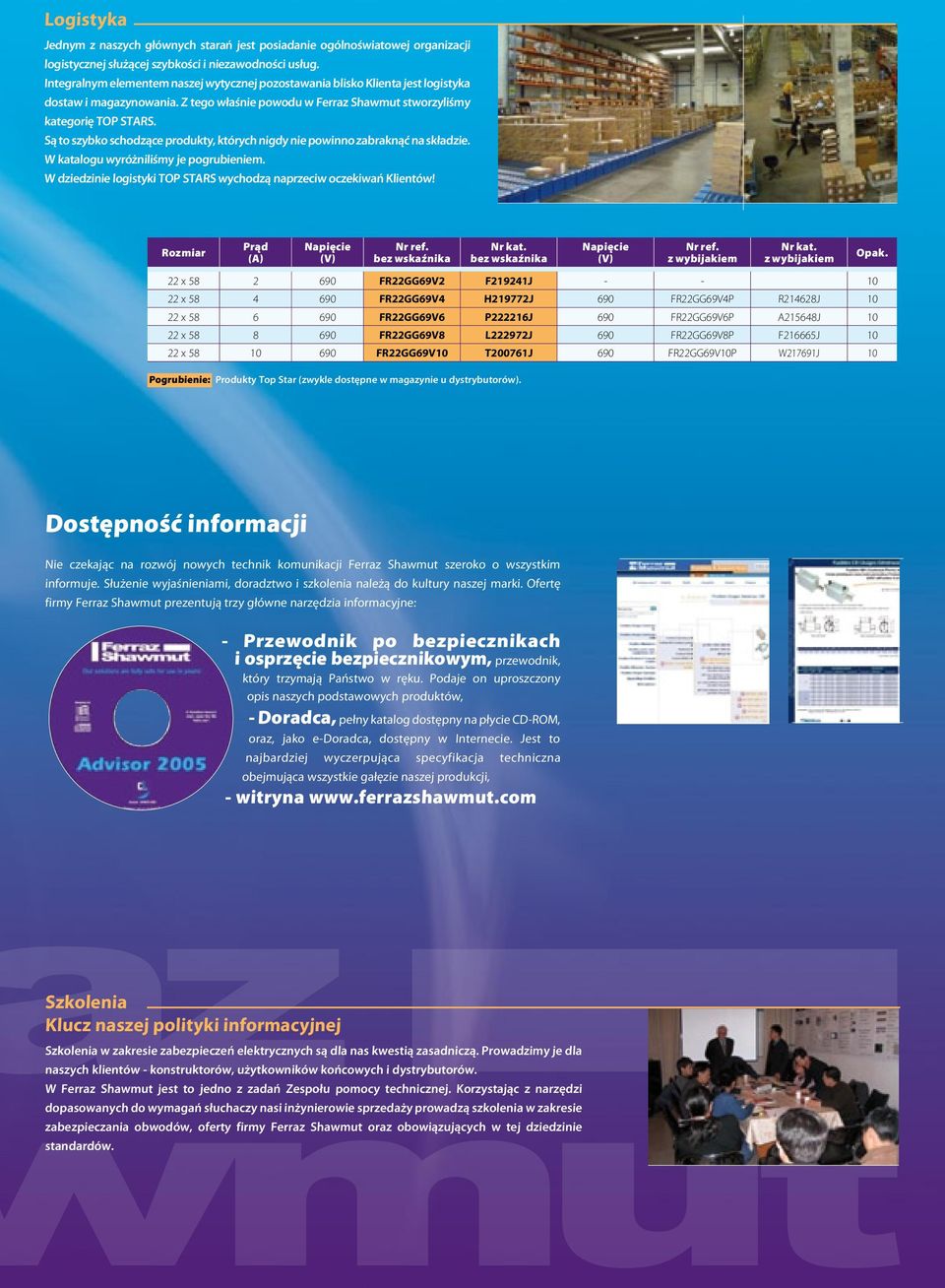

5 Logistyka Jednym z naszych głównych starań jest posiadanie ogólnoświatowej organizacji logistycznej służącej szybkości i niezawodności usług. Integralnym elementem naszej wytycznej pozostawania blisko Klienta jest logistyka dostaw i magazynowania. Z tego właśnie powodu w Ferraz Shawmut stworzyliśmy kategorię TOP STARS. Są to szybko schodzące produkty, których nigdy nie powinno zabraknąć na składzie. W katalogu wyróżniliśmy je pogrubieniem. W dziedzinie logistyki TOP STARS wychodzą naprzeciw oczekiwań Klientów! Rozmiar Prąd (A) Napięcie (V) Nr ref. bez wskaźnika Nr kat. bez wskaźnika Napięcie (V) Nr ref. z wybijakiem Nr kat. z wybijakiem Opak. 22 x FR22GG69V2 F219241J x FR22GG69V4 H219772J 690 FR22GG69V4P R214628J x FR22GG69V6 P222216J 690 FR22GG69V6P A215648J x FR22GG69V8 L222972J 690 FR22GG69V8P F216665J x FR22GG69V10 T200761J 690 FR22GG69V10P W217691J 10 Pogrubienie: Produkty Top Star (zwykle dostępne w magazynie u dystrybutorów). Dostępność informacji Nie czekając na rozwój nowych technik komunikacji Ferraz Shawmut szeroko o wszystkim informuje. Służenie wyjaśnieniami, doradztwo i szkolenia należą do kultury naszej marki. Ofertę firmy Ferraz Shawmut prezentują trzy główne narzędzia informacyjne: - Przewodnik po bezpiecznikach i osprzęcie bezpiecznikowym, przewodnik, który trzymają Państwo w ręku. Podaje on uproszczony opis naszych podstawowych produktów, - Doradca, pełny katalog dostępny na płycie CD-ROM, oraz, jako e-doradca, dostępny w Internecie. Jest to najbardziej wyczerpująca specyfikacja techniczna obejmująca wszystkie gałęzie naszej produkcji, - witryna Szkolenia Klucz naszej polityki informacyjnej Szkolenia w zakresie zabezpieczeń elektrycznych są dla nas kwestią zasadniczą. Prowadzimy je dla naszych klientów - konstruktorów, użytkowników końcowych i dystrybutorów. W Ferraz Shawmut jest to jedno z zadań Zespołu pomocy technicznej. Korzystając z narzędzi dopasowanych do wymagań słuchaczy nasi inżynierowie sprzedaży prowadzą szkolenia w zakresie zabezpieczania obwodów, oferty firmy Ferraz Shawmut oraz obowiązujących w tej dziedzinie standardów.

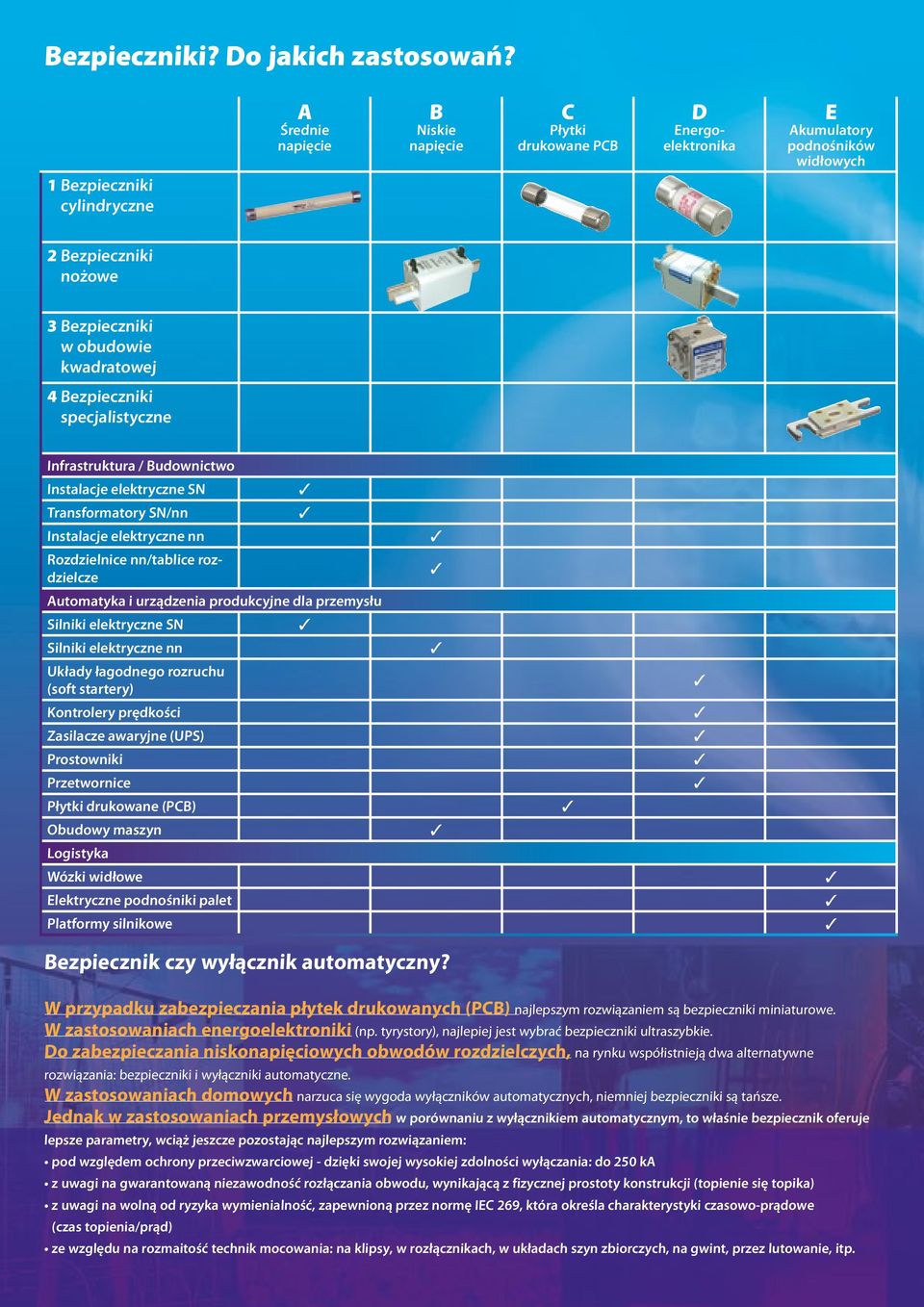

6 Bezpieczniki? Do jakich zastosowań? A Średnie napięcie B Niskie napięcie C Płytki drukowane PCB D Energoelektronika E Akumulatory podnośników widłowych 1 Bezpieczniki cylindryczne 2 Bezpieczniki nożowe 3 Bezpieczniki w obudowie kwadratowej 4 Bezpieczniki specjalistyczne Infrastruktura / Budownictwo Instalacje elektryczne SN Transformatory SN/nn Instalacje elektryczne nn Rozdzielnice nn/tablice rozdzielcze Automatyka i urządzenia produkcyjne dla przemysłu Silniki elektryczne SN Silniki elektryczne nn Układy łagodnego rozruchu (soft startery) Kontrolery prędkości Zasilacze awaryjne (UPS) Prostowniki Przetwornice Płytki drukowane (PCB) Obudowy maszyn Logistyka Wózki widłowe Elektryczne podnośniki palet Platformy silnikowe Bezpiecznik czy wyłącznik automatyczny? W przypadku zabezpieczania płytek drukowanych (PCB) najlepszym rozwiązaniem są bezpieczniki miniaturowe. W zastosowaniach energoelektroniki (np. tyrystory), najlepiej jest wybrać bezpieczniki ultraszybkie. Do zabezpieczania niskonapięciowych obwodów rozdzielczych, na rynku współistnieją dwa alternatywne rozwiązania: bezpieczniki i wyłączniki automatyczne. W zastosowaniach domowych narzuca się wygoda wyłączników automatycznych, niemniej bezpieczniki są tańsze. Jednak w zastosowaniach przemysłowych w porównaniu z wyłącznikiem automatycznym, to właśnie bezpiecznik oferuje lepsze parametry, wciąż jeszcze pozostając najlepszym rozwiązaniem: pod względem ochrony przeciwzwarciowej - dzięki swojej wysokiej zdolności wyłączania: do 250 ka z uwagi na gwarantowaną niezawodność rozłączania obwodu, wynikającą z fizycznej prostoty konstrukcji (topienie się topika) z uwagi na wolną od ryzyka wymienialność, zapewnioną przez normę IEC 269, która określa charakterystyki czasowo-prądowe (czas topienia/prąd) ze względu na rozmaitość technik mocowania: na klipsy, w rozłącznikach, w układach szyn zbiorczych, na gwint, przez lutowanie, itp.

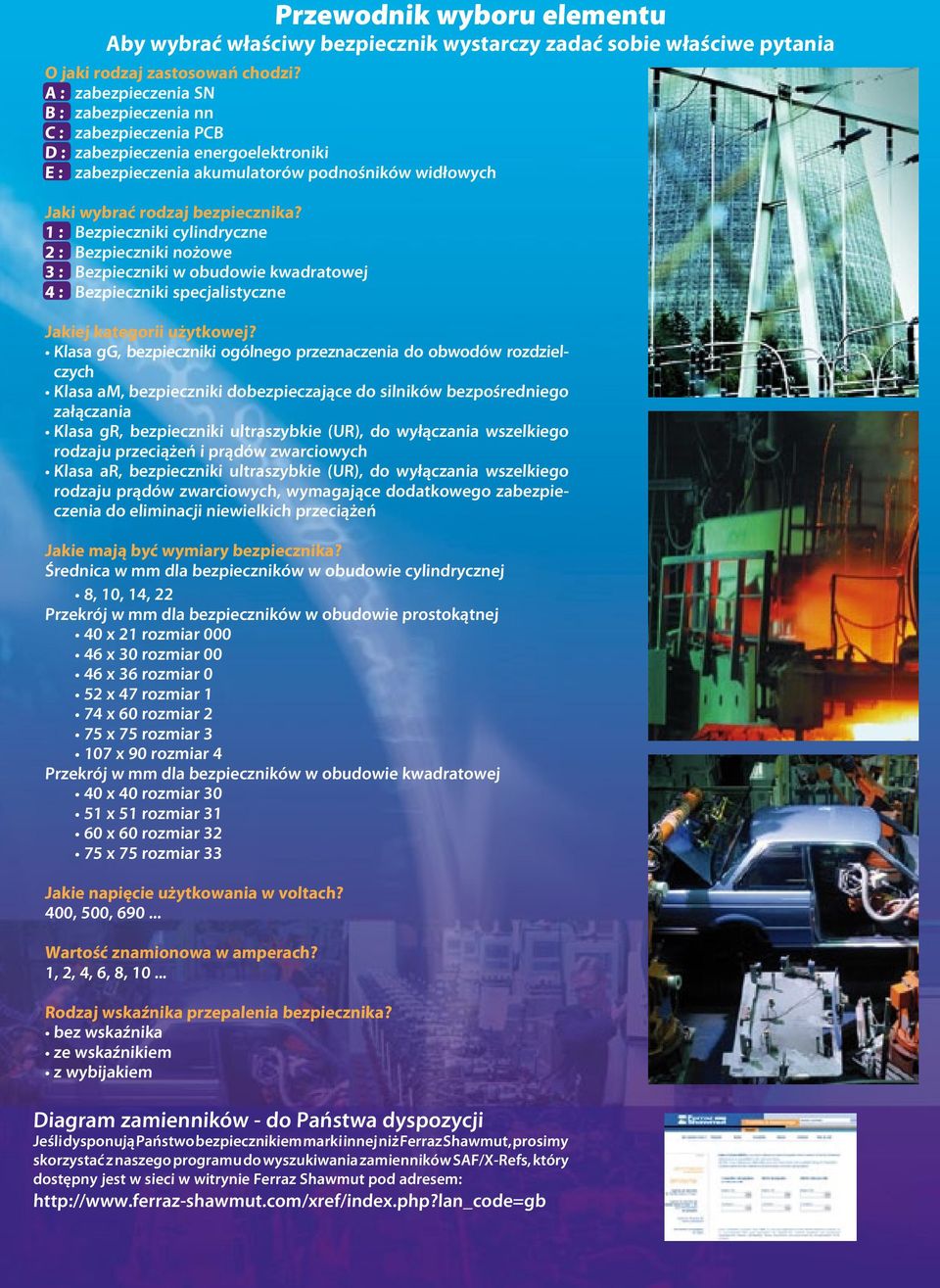

7 Przewodnik wyboru elementu Aby wybrać właściwy bezpiecznik wystarczy zadać sobie właściwe pytania O jaki rodzaj zastosowań chodzi? A : zabezpieczenia SN B : zabezpieczenia nn C : zabezpieczenia PCB D : zabezpieczenia energoelektroniki E : zabezpieczenia akumulatorów podnośników widłowych Jaki wybrać rodzaj bezpiecznika? 1 : Bezpieczniki cylindryczne 2 : Bezpieczniki nożowe 3 : Bezpieczniki w obudowie kwadratowej 4 : Bezpieczniki specjalistyczne Jakiej kategorii użytkowej? Klasa gg, bezpieczniki ogólnego przeznaczenia do obwodów rozdzielczych Klasa am, bezpieczniki dobezpieczające do silników bezpośredniego załączania Klasa gr, bezpieczniki ultraszybkie (UR), do wyłączania wszelkiego rodzaju przeciążeń i prądów zwarciowych Klasa ar, bezpieczniki ultraszybkie (UR), do wyłączania wszelkiego rodzaju prądów zwarciowych, wymagające dodatkowego zabezpieczenia do eliminacji niewielkich przeciążeń Jakie mają być wymiary bezpiecznika? Średnica w mm dla bezpieczników w obudowie cylindrycznej 8, 10, 14, 22 Przekrój w mm dla bezpieczników w obudowie prostokątnej 40 x 21 rozmiar x 30 rozmiar x 36 rozmiar 0 52 x 47 rozmiar 1 74 x 60 rozmiar 2 75 x 75 rozmiar x 90 rozmiar 4 Przekrój w mm dla bezpieczników w obudowie kwadratowej 40 x 40 rozmiar x 51 rozmiar x 60 rozmiar x 75 rozmiar 33 Jakie napięcie użytkowania w voltach? 400, 500, Wartość znamionowa w amperach? 1, 2, 4, 6, 8, Rodzaj wskaźnika przepalenia bezpiecznika? bez wskaźnika ze wskaźnikiem z wybijakiem Diagram zamienników - do Państwa dyspozycji Jeśli dysponują Państwo bezpiecznikiem marki innej niż Ferraz Shawmut, prosimy skorzystać z naszego programu do wyszukiwania zamienników SAF/X-Refs, który dostępny jest w sieci w witrynie Ferraz Shawmut pod adresem:

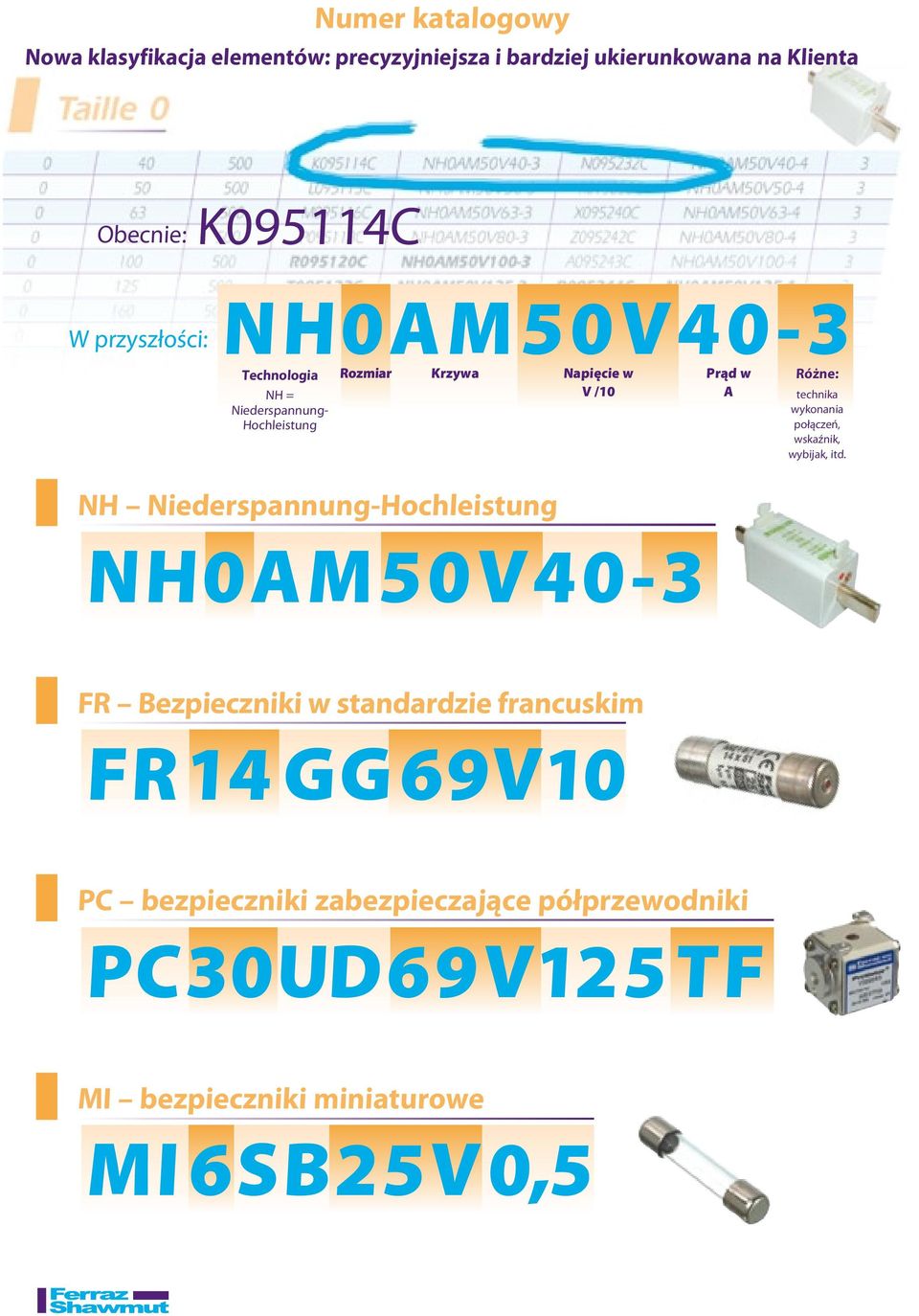

8 Numer katalogowy Nowa klasyfikacja elementów: precyzyjniejsza i bardziej ukierunkowana na Klienta Obecnie: K095114C W przyszłości: Technologia NH = Niederspannung- Hochleistung NH0AM 50V40-3 Rozmiar Krzywa Napięcie w V /10 Prąd w A Różne: technika wykonania połączeń, wskaźnik, wybijak, itd. NH Niederspannung-Hochleistung NH0AM50V40-3 FR Bezpieczniki w standardzie francuskim FR 14 GG 69V10 PC bezpieczniki zabezpieczające półprzewodniki PC30UD69V125 TF MI bezpieczniki miniaturowe MI 6SB25V 0,5

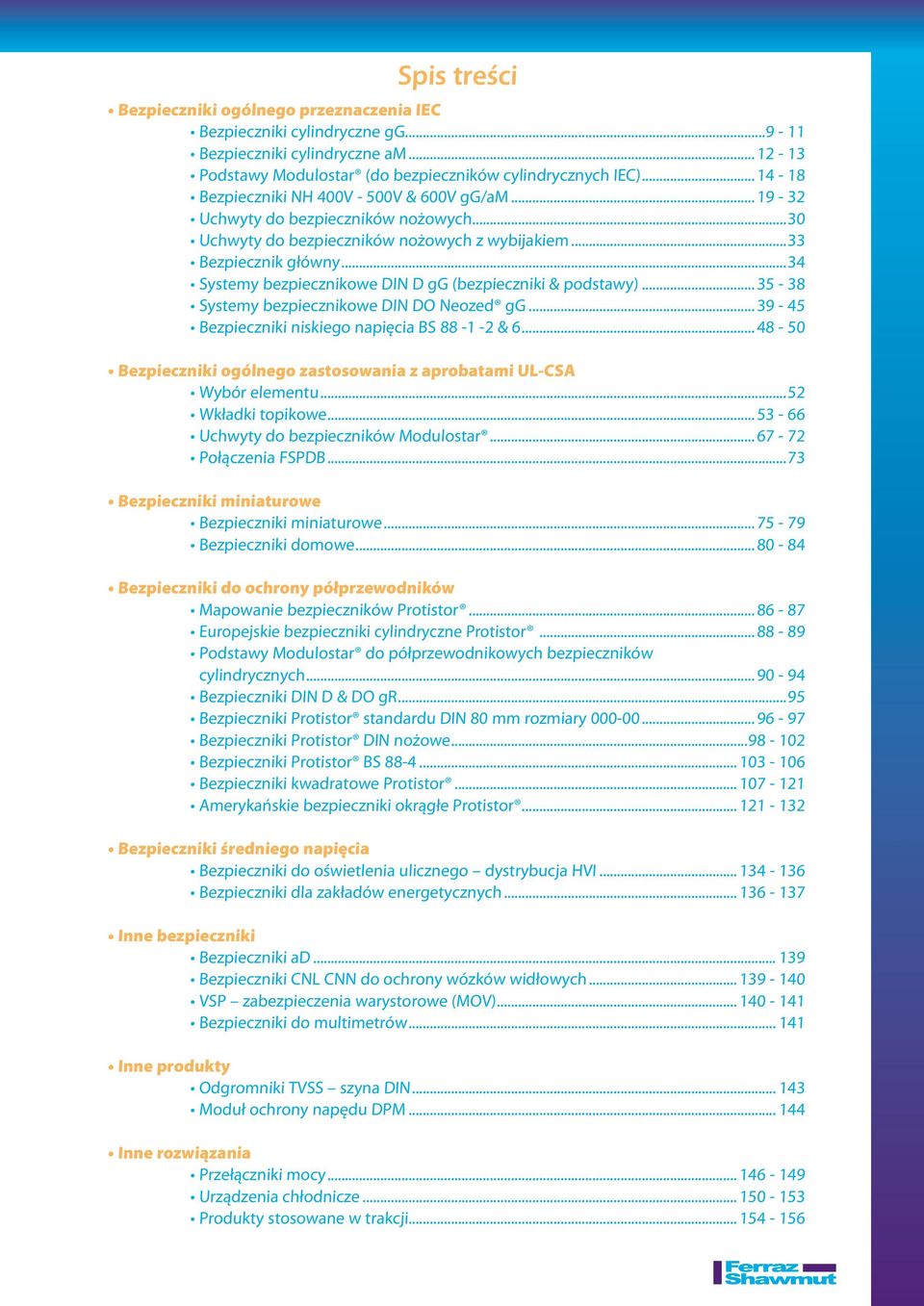

9 Spis treści Bezpieczniki ogólnego przeznaczenia IEC Bezpieczniki cylindryczne gg Bezpieczniki cylindryczne am Podstawy Modulostar (do bezpieczników cylindrycznych IEC) Bezpieczniki NH 400V - 500V & 600V gg/am Uchwyty do bezpieczników nożowych...30 Uchwyty do bezpieczników nożowych z wybijakiem...33 Bezpiecznik główny...34 Systemy bezpiecznikowe DIN D gg (bezpieczniki & podstawy) Systemy bezpiecznikowe DIN DO Neozed gg Bezpieczniki niskiego napięcia BS & Bezpieczniki ogólnego zastosowania z aprobatami UL-CSA Wybór elementu...52 Wkładki topikowe Uchwyty do bezpieczników Modulostar Połączenia FSPDB...73 Bezpieczniki miniaturowe Bezpieczniki miniaturowe Bezpieczniki domowe Bezpieczniki do ochrony półprzewodników Mapowanie bezpieczników Protistor Europejskie bezpieczniki cylindryczne Protistor Podstawy Modulostar do półprzewodnikowych bezpieczników cylindrycznych Bezpieczniki DIN D & DO gr...95 Bezpieczniki Protistor standardu DIN 80 mm rozmiary Bezpieczniki Protistor DIN nożowe Bezpieczniki Protistor BS Bezpieczniki kwadratowe Protistor Amerykańskie bezpieczniki okrągłe Protistor Bezpieczniki średniego napięcia Bezpieczniki do oświetlenia ulicznego dystrybucja HVI Bezpieczniki dla zakładów energetycznych Inne bezpieczniki Bezpieczniki ad Bezpieczniki CNL CNN do ochrony wózków widłowych VSP zabezpieczenia warystorowe (MOV) Bezpieczniki do multimetrów Inne produkty Odgromniki TVSS szyna DIN Moduł ochrony napędu DPM Inne rozwiązania Przełączniki mocy Urządzenia chłodnicze Produkty stosowane w trakcji
