1 Stosowanie przekaźników półprzewodnikowych Przekaźniki półprzewodnikowe nazywane potocznie SSR (z ang. Solid State Relay), są to urządzenia elektroniczne nie posiadające żadnych ruchomych części, służące do łączenia wysokich prądów. Nasza oferta obejmuje kompletny program fi rmy Crouzet - przekaźniki od 5 do 125 A, jedno i wielofazowe. Przekaźniki dla łączenia obciążeń rezystancyjnych, indukcyjnych (również specjalne do zmian kierunku obrotów silników 3-fazowych), pojemnościowych oraz dla przełączania prądów stałych. Osobną część stanowią niewielkie przekaźniki separujące dla obwodów wej/wyj sterowników. Najczęściej SSR znajdują zastosowanie w układach regulacji temperatury dzięki temu, że nie posiadając żadnych ruchomych części są bardzo odporne na wysoką częstotliwość łączeń, wibracje i wilgotność. Pracują całkowicie bezgłośnie co ma duże znaczenie w pomieszczeniach mieszkalnych, biurach itp. Ponadto wyróżnia je mała moc potrzebna do wysterowania przekaźnika, galwaniczne odizolowanie obwodów sterowania i wykonawczych oraz brak zakłóceń elektromagnetycznych. Dwa typy przekaźników: przełączane w zerze dla obciążeń oporowych oraz asynchroniczne dla obciążeń indukcyjnych pozwalają na optymalne dopasowanie przekaźnika do urządzenia wykonawczego. Zaletą metody załączania w zerze jest fakt, że napięcie na obciążeniu rezystancyjnym (grzałki oporowe, żarówki) narasta stopniowo, co szczególnie w przypadku żarówek ma znaczący wpływ na przedłużenie ich żywotności. Żywotność przekaźników półprzewodnikowych jest właściwie nieograniczona przy założeniu, że są one odpowiednio chłodzone. Dlatego należy zwrócić szczególną uwagę na dobór radiatora dla przekaźników GN, stosować pastę lub podkładkę poprawiającą kontakt pomiędzy radiatorem a SSR-em oraz zapewnić właściwą cyrkulację powietrza wokół przekaźnika i radiatora. W tym celu nalezy pozostawić co najmniej 50 mm wolnej przestrzeni nad i pod przekaźnikiem jak również mocować przekaźniki na szynie pozostawiając miedzy nimi wolną przestrzeń. Zabezpieczenie przekaźników półprzewodnikowych Standardowe bezpieczniki nie są w stanie zabezpieczyć przekaźników półprzewodnikowych przed skutkami przeciążenia czy zwarcia. W tym celu stosuje się specjalne ultraszybkie bezpieczniki o wartości I 2 t mniejszej od I 2 t przekaźnika. BEZPIECZNIK GNIAZDO ZABEZPIECZANY SSR I 2 T PRZEKAŹNIKA I 2 T BEZPIECZNIKA FF GRD 12 A, 1-faz 312 A 2 s 120 A 2 s FF GRD 20 A, 3-faz 1260 A 2 s 260 A 2 s FF GRD 25 A, 2-faz/1-faz 1260 A 2 s 390 A 2 s FF GRD 35 A, 1-faz 1260 A 2 s 600 A 2 s 170M H1013 GRD 45 A, 1-faz 1260 A 2 s 915 A 2 s FF GN 10 A, 1 faz 375 A 2 s 70 A 2 s FF GN 25 A, 1-faz 1041 A 2 s 390 A 2 s 170M H1013 GN 50 A, 1-faz 2535 A 2 s 915 A 2 s 170M H1013 GN 75 A, 1-faz 4166 A 2 s 2800 A 2 s 170M H1013 GN 100 A, 1-faz 6000 A 2 s 4650 A 2 s 170M H1013 GN 125 A, 1-faz A 2 s 8500 A 2 s Gniazdo bezpiecznikowe 170H1013 Gniazdo bezpiecznikowe TGDL3 ( ) 38 Ultraszybki bezpiecznik 10x38mm 25 Wskazanie LEN.DL80-400V ( ) 110 Montaz na szynie DIN Przekaźniki nowej serii GN posiadają wbudowaną diodę sygnalizacyjną LED, która informuje o stanie przekaźnika jak również osłonę złącz zapewniającą stopień ochrony IP20. Przekaźniki serii GRD posiadają ponadto zintegrowany radiator. Uwaga: obwody sterowane przekaźnikami półprzewodnikowymi muszą być zabezpieczone odpowiednio dobranymi bezpiecznikami! 228 Zamówienia: tel. (0-42) fax (0-42)

2 SSR 1 - fazowe GMS Prąd 5A Znormalizowana obudowa Wbudowany bezpiecznik Aktywacja przy przejściu przez zero : Napięcie : 4-32 VDC Prąd max.: 22 ma Max czas włączenia: 10 ms Max czas wyłączenia: 10 ms : Prąd : 5 A AC1 Napięcie : VAC Zmniejszenie zdol.przewodz.: > 30 C (temperatura otoczenia) Spadek napięcia: 1,6 V Max prąd upływu: 2 ma Min prąd: 50 ma Prąd szczytowy (20 ms): 100 A Półprzewodnik: Triak Temperatura pracy: -30 C C Izolacja wejście/wyjście: 4 kv Atesty: UL & CSA Zgodność z CE: LVD 73/23 EEC ZALEŻNOŚĆ ZDOLNOŚCI PRZEWODZENIA OD TEMPERATURY OTOCZENIA Amp C GMS-5A 5 A 4-32 VDC VAC Bezpiecznik 5 A 5 A Warystor 275 VAC Ochrona przed przepięciami Zamówienia: tel. (0-42) fax (0-42)

3 1- fazowe z radiatorem GRD 12/25 Prąd 12 A lub 25 A Zintegrowany radiator Wbudowany warystor do ochrony przed przepięciami Aktywacja przy przejściu przez zero : -AC DC Napięcie : VAC 4-32 VDC Pobór prądu: 10 ma 7-10 ma Rezystancja wejś.: 45 kω 3 kω Max czas włączenia: 20 ms 10 ms Max czas wyłącz.: 30 ms 10 ms : Model 12A Model 25A Napięcie : VAC VAC Prąd : 12A AC1 25A AC1 Redukcja obciąż przy > 50 temp. otocz. > 40 temp. otocz. Spadek napięcia: 1,6 V 1,6 V Max prąd upływu: 15 ma 20 ma Min prąd: 50 ma 100 ma Prąd szczytowy (1s): 30 A 135 A I 2 t (t=10 ms) A 2 s: 50 A 2 s 1260 A 2 s Półprzewodnik: Triak Tyrystor ZALEŻNOŚĆ ZDOLNOŚCI PRZEWODZENIA OD TEMPERATURY OTOCZENIA Amp C Temp. otoczenia: Izolacja wej/wyj: Atesty: Zgodne z CE wg: Masa: -20 C..+80 C 4 kv UL & CSA LVD 73/23 EEC 250 g + A1 A2 A2 + A1 tyrystorowe triakowe GRD-12A-1-faz. 12 A VAC/DC VAC GRD-12A-1-faz. 12 A 4-32 VDC VAC GRD-25A-1-faz. 25 A VAC/DC VAC GRD-25A-1-faz. 25 A 4-32 VDC VAC 230 Zamówienia: tel. (0-42) fax (0-42)

4 1- fazowe z radiatorem GRD35/45 Prąd 35 A lub 45 A Zintegrowany radiator Wbudowany warystor do ochrony przed przepięciami Aktywacja przy przejściu przez zero : AC DC Napięcie : VAC 4-32 VDC Pobór prądu: 10 ma 7-10 ma Rezystancja wejś.: 45 kω 3 kω Max czas włączenia: 20 ms 10 ms Max czas wyłącz.: 30 ms 10 ms : Model 35A Model 45A Napięcie : VAC VAC Prąd : 35A AC1 45A AC1 Redukcja obciąż przy: > 25 C temp. otocz. > 25 C temp. otocz. Spadek napięcia: 1,6 V 1,6 V Max prąd upływu: 4 marms Min prąd: 100 ma 100 ma Prąd szczytowy (1s): 145 A 145 A I 2 t (t=10 ms) A 2 s: 1260 A 2 s 5000 A 2 s Półprzewodnik: Tyrystor Tyrystor ZALEŻNOŚĆ ZDOLNOŚCI PRZEWODZENIA OD TEMPERATURY OTOCZENIA Amp C Temp. otoczenia: Izolacja wej/wyj: Atesty: Zgodne z CE wg: Masa: -20 C..+80 C 4 kv UL & CSA LVD 73/23 EEC 490 g + A1 A GRD-35 A-1-faz. 35 A VAC VAC GRD-35 A-1-faz. 35 A 4-32 VDC VAC GRD-45 A-1-faz. 45 A VAC VAC GRD-45 A-1-faz. 45 A 4-32 VDC VAC Zamówienia: tel. (0-42) fax (0-42)

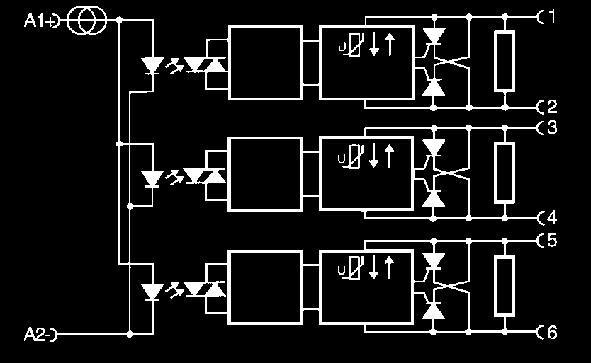

5 3-fazowe z radiatorem GRD Prąd 3 x 20 A Zintegrowany radiator Wbudowany warystor do ochrony przed przepięciami Aktywacja przy przejściu przez zero ZALEŻNOŚĆ ZDOLNOŚCI PRZEWODZENIA OD TEMPERATURY OTOCZENIA : AC DC Napięcie : VAC 4-32 VDC Pobór prądu: 10 marms 10 ma Rezystancja wejś.: 45 kω 3 kω Max czas włączenia: 20 ms 10 ms Max czas wyłącz.: 30 ms 10 ms : Napięcie : VAC VAC Prąd : 20 A AC1 20 A AC1 Redukcja obciąż przy: > 40 C temp.otocz. > 40 C temp.otocz. Spadek napięcia: 1,6 V 1,6 V Max prąd upływu: 20 ma/fazę 20 ma/fazę Min prąd: 100 ma/fazę 100 ma/fazę Prąd szczytowy (1s): 135 A 135 A I 2 t (t=10 ms) A 2 s: 1260 A 2 s 1260 A 2 s Półprzewodnik: Tyrystor Tyrystor 30,0 25,0 20,0 15,0 10,0 5,0 Amp 0,0 C x 20 A 2 x 25 A Temp. otoczenia: Izolacja wej/wyj: Atesty: Zgodne z CE wg: Masa: -20 C..+80 C 4 kv UL &CSA LVD 73/23 EEC 940 g GRD 3x 20 A VAC/DC VAC GRD 3x 20 A 4-32 VDC VAC 232 Zamówienia: tel. (0-42) fax (0-42)

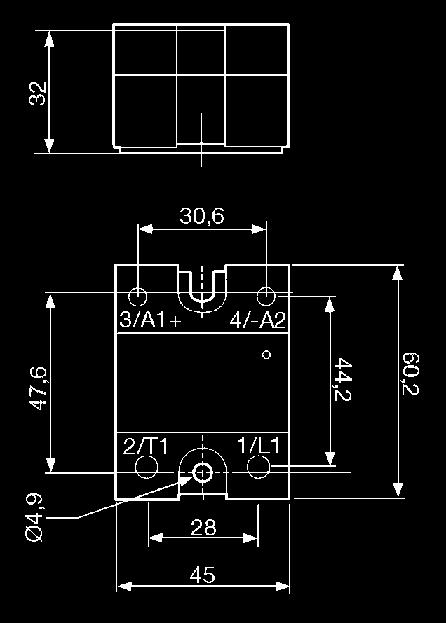

6 SSR 1- fazowe GN Prąd A Napięcie do 660 VDC Stopień ochrony IP20 Sygnalizacja stanu LED : Napięcie : VAC/DC 4-32 VDC Pobór prądu: 8,5mA 14mA Czas włączenia (ms): 20 8,33 (60 Hz) 10 (50 Hz) (synchron. w zerze) Czas wyłączenia (ms): 0,1 0,1 (bez synchron. w 0 ) Czas włączenia (ms): 30 ms 8,33 (60 Hz) 10 (50 Hz) : Prąd max: 10 A 25 A 50 A 75 A 100 A 125 A Prąd min: 100 ma 100 ma 100 ma 100 ma 100 ma 100 ma Prąd upływu: 2,5-4,25 ma 2,5-4,25 ma 2,75-4,75 ma 2,75-4,75 ma 2,75-4,75 ma 2,75-4,75 ma Max. prąd 1 s: 80 A 150 ma 235 A 300 A 360 A 510 A (niepowtarzalny) Nap. obciąż.: V V V V V V I 2 t A 2 s: S Temp. pracy: -20 C..+80 C Zgodne z CE wg: LVD 73/23 CEE,93/68/CEE EMC:50081, Masa: 114 g WEJŚCIE AC WEJŚCIE DC + NR KATALOGOWY NAZWA NAPIĘCIE STERUJĄCE NAPIĘCIE OBCIĄŻ GN-10 A 4-32 VDC VAC GN-10 A VAC/DC VAC GN-25 A 4-32 VDC VAC GN-25 A VAC/DC VAC GN-50 A 4-32 VDC VAC GN-50 A VAC/DC VAC GN-75 A 4-32 VDC VAC GN-75 A VAC/DC VAC GN-100 A 4-32 VDC VAC GN-100 A VAC/DC VAC GN-125 A 4-32 VDC VAC GN-125 A VAC/DC VAC SSR y dla obciążeń indukcyjnych (cos ϕ <0,8), 3-fazowych oraz prądów stałych prosimy o kontakt. Zamówienia: tel. (0-42) fax (0-42)

7 Zależności temperaturowe dla serii GN GN 10 A GN 25 A GN 50 A GN 75 A GN 100 A GN 125 A AKCESORIA Radiator 2 C/W Radiator 0,7 C/W Radiator 0,6 C/W Nr katalogowy Nr katalogowy Nr katalogowy Radiator 1,3 C/W Mocowanie na szynę DIN Podkładka termoprzewodząca ,6 Nr katalogowy HR1 Nr katalogowy Nr katalogowy Zamówienia: tel. (0-42) fax (0-42)

8 Przekaźnik hybrydowy 1- Fazowy RHP Prąd nominalny 20 A przy modułowej obudowie 17,5 mm Duża żywotność (> 5 mln. operacji przy In) Cicha praca FUNKCJA RHP jest kombinacją przekaźnika klasycznego z półprzewodnikowym (SSR). W początkowej fazie załączania prąd przewodzony jest jedynie przez triak. Następnie przewodzenie przejmuje przekaźnik elektomechaniczny. Przy rozłączaniu obwodu sekwencja jest odwrotna. Dzięki takiej konstrukcji RHP ma znacznie większą żywotność w porównaniu z tradycyjnymi przekaźnikami (nie występuje iskrzenie w momencie załączenia, jak również ciągniecie łuku przy rozłączaniu) oraz kompaktowe rozmiary ( nie ma potrzeby stosowanie radiatora gdyż półprzewodnik przewodzi tylko w krótkich momentach załączanie i rozłączania obwodu). : Napięcie : 4-32VDC VAC Częstotliwość: 50/60 Hz Próg zadziałania: V 0-46 VAC VDC VAC : Napięcie : VAC Prąd nominalny: 20 A (AC1/AC51/AC7a) Przeciążalność (60s): AC51: 1,25 x I e -60 s: (IEC ) Prąd minimalny: 100 ma (AC1/AC51/Ac7a) Prąd upływu: < 5 ma Rodzaj półprzewodnika: TRIAK Temperatura pracy: -5 C..+55 C Temperatura składowania: -40 C..+85 C Izolacja wej/wyj: 4 kv Żywotność elektryczna/imax: >5mln operacji Stopien ochrony: IP20 Waga: ok. 70 g RHP 20 A 4-32 VDC VAC RHP 20 A VAC VAC RHP bistabilne - prosimy o kontakt Zamówienia: tel. (0-42) fax (0-42)
