1 VI Lubuska Konferencja Naukowo-Techniczna i-mitel 2010 Roman KŁOPOCKI ETI Polam Sp. z o.o Pułtusk, ul. Jana Pawła II 18 Selektywność aparatów zabezpieczających alternatywne rozwiązania Instalacjom elektroenergetycznym stawiane są głównie takie wymagania jak: bezpieczeństwo przeciwporażeniowe i przeciwpożarowe, wysoka niezawodność i trwałość zasilania. Aby spełnić te wymagania, jest konieczny właściwy dobór aparatów i urządzeń zabezpieczających. W artykule zaproponowano nowe rozwiązanie zachowania selektywności przy wykorzystaniu wyłącznika nadprądowego (ogranicznika mocy) ETIMAT T firmy ETI POLAM. Wszystkie aparaty zabezpieczające instalację elektroenergetyczną i wszelkie środki ochrony przeciwporażeniowej powinny być prawidłowo skoordynowane w całej sieci zasilającej i instalacji od stacji transformatorowej aż do obwodu odbiorczego włącznie. Brak właściwej koordynacji (wybiórczości) zabezpieczeń, co niestety często ma miejsce w praktyce, może powodować ich błędne działanie zbyt częste wyłączanie zasilania spowoduje bowiem pogorszenie właściwości użytkowych instalacji elektrycznej. Wszelkie próby ograniczenia zbędnych wyłączeń mogą być z kolei przyczyną pogorszenia skuteczności lub co gorsze całkowitego wyeliminowania zabezpieczeń, zwiększenia zagrożenia pożarowego lub szybkiego zniszczenia instalacji na skutek jej przeciążenia. Prawidłowa koordynacja zabezpieczeń powinna być przeprowadzona na etapie projektowania instalacji, gdyż ewentualna wymiana aparatów zabezpieczających po ich zamontowaniu spowoduje konieczność przebudowy lub wymiany instalacji, co pociąga za sobą dodatkowe koszty. Zasady wiedzy technicznej, normy oraz obowiązujące przepisy (np. rozporządzenie ministra infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać urządzenia elektroenergetyczne w zakresie ochrony przeciwporażeniowej Dz. Ust. Nr 75 poz. 690 z późn. zm.) wymagają stosowania zasady selektywności pomiędzy zabezpieczeniami przed prądem przetężeniowym, (przed skutkami zwarć i przeciążeń). Jako zabezpieczenie przed prądem przetężeniowym mogą być stosowane: bezpieczniki topikowe przed skutkami zwarć i w niektórych przypadkach przeciążeń; przekaźniki termobimetalowe przed skutkami przeciążeń (powinny współpracować z innymi zabezpieczeniami przed skutkami zwarć); wyłączniki instalacyjne nadprądowe przed skutkami zwarć i przeciążeń. Wyłączniki instalacyjne nadprądowe są wyposażone w dwa wyzwalacze: zwarciowy bezzwłoczny i przeciążeniowy termobimetalowy działający ze zwłoką czasową zależną od wartości prądu przeciążenia. W wyłącznikach tych są zastosowane trzy typy wyzwalaczy bezzwłocznych o charakterystykach B, C, D, różniących się zakresem prądu zadziałania oraz jeden typ wyzwalaczy przeciążeniowych. Zabezpieczenia zainstalowane w sieci rozdzielczej zasilającej instalację oraz w obwodach instalacji po-winny być selektywne w działaniu oznacza to, że w przypadku zwarcia lub prze-ciążenia w obwodzie powinno zadziałać zabezpieczenie najbliższe miejsca zwarcia lub przeciążenia. W przypadku stosowania wyłączników nadprądowych 207

2 o charakterystykach B, C, D do wielostopniowego zabezpieczenia obwodów, uzyskanie selektywności ich zadziałania jest bardzo trudne. Wynika to z charakterystyk czasowoprądowych tych wyłączników. Na rynku istnieją również wyłączniki nadprądowe selektywne wyposażone w wyzwalacze zwarciowe i przeciążeniowe, których skomplikowana budowa pozwala jednak na ich selektywne działanie z innymi zabezpieczeniami. Dotychczas stosowane przez niektóre zakłady energetyczne rozwiązanie techniczne w zakresie zabezpieczeń przedlicznikowych polegało najczęściej na zastosowaniu wyłącznika nadprądowego o charakterystyce C (Z3 rys. 1) i prądzie znamionowym dobranym do mocy przyłączeniowej lub umownej z odbiorcą. W uzasadnionych przypadkach dopuszczano również inne rozwiązania, np. bezpieczniki topikowe lub wyłączniki selektywne o charakterystyce E lub Cs. Rozwiązanie to nie zapewnia selektywności działania zabezpieczeń w przypadku zwarć za wyłącznikiem nad-prądowym (Z4) w instalacji odbiorczej, ale jest stosowane ze względu na niskie koszty inwestycyjne. Rys. 1. Układ zabezpieczeń instalacji: Z1 zabezpieczenie sieci bezpiecznik topikowy o charakterystyce gg Z2 zabezpieczenie w szafce licznikowej - bezpiecznik topikowy o charakterystyce gg (Rozłącznik bezpiecznikowy STV DO2 lub VLC) Z3 zabezpieczenie przelicznikowe wyłącznik nadprądowy o charakterystyce C Z4 zabezpieczenie u odbiorcy wyłącznik nadprądowy o charakterystyce B 208 Rys. 2. Charakterystyki t-i zabezpieczeńz2, Z3, Z4

3 VI Lubuska Konferencja Naukowo-Techniczna i-mitel 2010 W przypadku nieselektywnego zadziałania wyłącznika (Z3), odbiorca posiadający klucz do części pomiarowej rozdzielnicy licznikowej może wyłącznik Z4 samodzielnie ponownie załączyć. Sytuacja taka została przedstawiona na rys. 1. Na rys. 2 przedstawiono charakterystyki czasowo-prądowe t-i powyższej instalacji. Możliwość selektywnej współpracy urządzeń zabezpieczających jest zapewniona, gdy charakterystyki czasowo-prądowe są przesunięte względem siebie i nie mają punktów wspólnych. Na rys. 2 pokazano, że tylko w zakresie prądów przeciążeniowych zabezpieczenia Z3 i Z4 działają selektywnie. Selektywność zwarciowa zabezpieczenia odbiorcy Z4 jest zachowana tylko z zabezpieczeniem Z2 topikowym. (rozłącznik bezpiecznikowy STV DO2 lub VLC rys. 3, 4, 5). Rys. 3. Rozłącznik bezpiecznikowy STV DO2 Rys. 4. Wnętrze rozłącznika bezpiecznikowego STV DO2 Rys. 5. Rozłączniki bezpiecznikowe VLC do wkładek cylindrycznych Wyłącznik selektywny jako zabezpieczenie przelicznikowe. W niektórych zakładach energetycznych w standardach technicznych wprowadzono obowiązek stosowania wyłącznika selektywnego o charakterystyce Cs, jako zabezpieczenia przedlicznikowego. W układzie instalacji pokazanym na rys. 1 zamiast 209

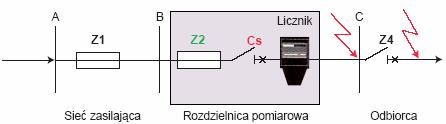

4 wyłącznika nadprądowego o charakterystyce C Z3 włącza się wyłącznik selektywny Cs (rys. 6). Jest to rozwiązanie skuteczne, ale niestety drogie. Charakterystyki czasowoprądowe takiego układu są pokazane na rys. 7. Ponadto dla zapewnienia selektywności działania należy zwiększyć wartość bezpiecznika w zabezpieczeniu Z2 topikowym, co wymaga również dobrania odpowiedniego zabezpieczenia w złączu Z1 w zależności od spodziewanego prądu zwarcia. W niektórych przypadkach powiększa-nie wartości bezpiecznika w złączu Z1 nie będzie możliwe ze względu na spełnienie warunków ochrony przeciwporażeniowej w sieci dostawcy energii elektrycznej. Rys.6. Układ zabezpieczeń instalacji z wyłącznikiem selektywnym Z1 zabezpieczenie sieci bezpiecznik topikowy ch-ka gg Z2 zabezpieczenie w szafce licznikowej bezpiecznik topikowy ch-ka gg (Rozłącz-nik bezpiecznikowy STV DO2 lub VLC ) Cs zabezpieczenie przelicznikowe wyłącznik nadprądowy selektywny ch-ka C Z4 zabezpieczenie u odbiorcy wyłącznik nadprądowy o ch-ka B Rys. 7. Charakterystyki t-i zabezpieczeń Z2, Cs, Z 210

5 VI Lubuska Konferencja Naukowo-Techniczna i-mitel 2010 Wyłącznik nadprądowy (ogranicznik mocy) ETIMAT T jako skuteczna i tańsza alternatywa dla zabezpieczenia przedlicznikowe Istotą takiego rozwiązania jest zainstalowanie wyłącznika nadprądowego ETIMAT T (ogranicznika mocy) pozbawionego członu zwarciowego (rys. 8) jako zabezpieczenia przedlicznikowego. Rys.8. Wyłącznik nadprądowy ETIMAT T bez członu zwarciowego Rys.9. Charakterystyka czasowo - prądowa t-i wyłącznika nadprądowego ETIMAT T Rys. 10. Układ zabezpieczeń instalacji z wyłącznikiem selektywnym: Z1 zabezpieczenie sieci; bezpiecznik topikowy o charakterystyce gg Z2 zabezpieczenie w szafce licznikowej; bezpiecznik topikowy o charakterystyce gg (Rozłącznik bezpiecznikowy STV DO2 lub VLC ) T zabezpieczenie przedlicznikowe; wyłącznik nadprądowy ETIMAT T Z4 zabezpieczenie u odbiorcy: wyłącznik nadprądowy o charakterystyce 211

6 Rys. 11. Charakterystyki t-i zabezpieczeń Z2, T, Z4 Wyłącznik taki ma tylko człon przeciążeniowy (termiczny). Zaplombowany wyłącznik (dostęp do jego zacisków prądowych ) ETIMAT T tak się instaluje, aby jego dźwignia napędowa była dostępna dla odbiorcy, który w razie samoczynnego zadziałania na skutek przekroczenia mocy przyłączeniowej lub z innych powodów, może go ponownie załączyć bez kosztownego wzywania ekipy zakładu energetycznego. Układ taki jest przedstawiony na rys. 10. W zakresie prądów przeciążeniowych w instalacji odbiorczej, zabezpieczenie konsumenckie Z4 współpracuje selektywnie z wyłącznikiem T (ETIMAT T). Natomiast przy zwarciach w tej samej instalacji (np. w miejscu a ), wyłącza tylko zabezpieczenie Z4 (odbiorcy), ponieważ zabezpieczenia T i Z2 (topikowe) mają odpowiednio przesunięte charakterystyki czasowo-prądowe t-i (rys. 11). Przy zwarciu w miejscu b zadziała tylko zabezpieczenie topikowe Z2. Prąd znamionowy wyłącznika ETI-MAT T dobiera się do mocy przyłączeniowej/umownej odbiorcy. Natomiast wartość i charakterystykę bezpiecznika topikowego Z2 dobiera się biorąc pod uwagę spodziewany prąd zwarcia. Ze względu na możliwość stosowania wielu aparatów zabezpieczających (topikowych i automatycznych) w obszarze przedlicznikowym, w tablicy zamieszczono porównanie różnych możliwości i cech tych zabezpieczeń Wnioski Zastosowanie rozwiązania zabezpieczenia przedlicznikowego za pomocą wyłącznika nadprądowego ETIMAT T o charakterystyce termicznej zamiast wyłącznika selektywnego oraz za pomocą bezpieczników topikowych pracujących w rozłącznikach bezpiecznikowych STV DO2 i VLC będzie układem spełniającym wymagania obowiązujących przepisów i norm dotyczących selektywności zabezpieczeń, a jednocześnie pozwoli ograniczyć koszty inwestycyjne instalacji elektrycznej. 212

7 VI Lubuska Konferencja Naukowo-Techniczna i-mitel 2010 Tablica 1. Porównanie zabezpieczeń przedlicznikowych Wyłączniki nadprądowe Rozłączniki bezpiecznikowe selektywne STV D02, VLD01, VLC, PCF firmy ETI POLAM głównie jako zabezpieczenie przedlicznikowe; działa jako wyłącznik nadprądowy w sieci zasilającej i służy do ochrony części pomiarowej w razie zwarcia w instalacji odbiorczej; jego selektywność zapewnia, że wyłącza się wyłącznik nadprądowy w podrozdzielnicy, a nigdy główny wyłącznik selektywny w obszarze przedlicznikowym wyłącznik selektywny 3- biegunowy (łącznie z adapterem) ok zł na szynie montażowej TH35 lub na szynach prądowych za pomocą adaptera. stopień ochrony IP20 oraz specjalne osłony pól w rozdzielnicy licznikowej zapewniają ochronę przed dotykiem. - bardzo prosta obsługa, nawet przez osobę bez odpowiedniego przeszkolenia. - w przypadku zadziałania wskutek przeciążenia, aparat można bezpiecznie ponownie załączyć. - gdy zadziałanie wskutek zwarcia, bezpieczne ponowne załączenie jest możliwe po usunięciu zwarcia. - gdy zwarcie nadal występuje, ponowne załączenie jest niemożliwe. - zdolność zwarciowa max. 25 ka Opis produktu już w 1998 r. została opracowana nowa seria rozłączników bezp.stvdo2, VLD01 (dla wkładek D0) i rozłączników bezpiecznikowych VLC i PCF (dla wkładek cylindrycznych); bezpieczniki topikowe o charakterystyce gg działają jako zabezpieczenie w sieci zasilającej i służą do ochrony części pomiarowej w razie zwarcia lub przeciążenia w instalacji odbiorczej Koszty Rozłączniki 3-biegunowe z wkładkami ok. 140 zł Montaż na szynie montażowej TH35 Zabezpieczenie przed dotykiem części pod napięciem stopień ochrony IP20 oraz specjalne osłony w rozdzielnicy licznikowej zapewniają ochronę przed dotykiem Obsługa - bardzo prosta obsługa, nawet przez osobę bez odpowiedniego przeszkolenia. - w przypadku zadziałania wskutek przeciążenia lub zwarcia, konieczna jest wymiana bezpieczników i aparat można ponownie załączyć. - gdy zwarcie nadal występuje, bezpiecznik ponownie przepala się - rozłącznik bezpiecznikowy z bezpiecznikiem posiada zdolność zwarciową 50 ka. Bezpieczniki topikowe mocy (nożowe) system WT- NH od bardzo dawna znane rozwiązanie i b. szeroko rozpowszechnione bezpieczniki topikowe o charakterystyce gg i gf działają jako zabezpieczenie w sieci zasilającej i służą do ochrony części pomiarowej w razie zwarcia lub przeciążenia w instalacji odbiorczej bezpieczniki topikowe (z podstawami) są dostępne, jako aparaty 1-biegunowe i 3- biegunowe podstawy bezpiecznikowe 3- biegunowe (PK1) z 3 wkładkami topikowymi WT-1 ok. 70 zł na płycie montażowej, lub za pomocą adaptera na szynie TH35, szyny prąd. specjalne osłony pól w rozdzielnicy licznikowej zapewniają ochronę przed dotykiem. - w przypadku przepalenia bezpiecznika nn mocy WT- NH przed licznikiem wskutek przeciążenia lub zwarcia, jest konieczna wymiana wkładek bezpiecznikowych, - wkładka powinna być wymieniona przez osobę upoważnioną. 213

8 zabezpieczone przed dostępem do jego wnętrza brak, posiadają tylko wskaźnik położenia styków głównych posiadają możliwość plombowania (brak obsługi) zarówno w pozycji zał jak i wył z uwagi na miejsce instalacji (zasilanie) muszą odznaczać się IV-tą kategorią przepięć strata mocy na 1-biegun 35A 6,5W strata mocy na 1- biegun 50A 8,5W strata mocy na 1-biegun 63A 8,6W Ingerencja do wnętrza zabezpieczone przed dostępem do jego wnętrza Widoczna izolacyjna przerwa w obwodzie po otwarciu rozłącznika i wyjęciu wkładki topikowej uzyskujemy widoczną izolacyjną przerwę w obwodzie Możliwość plombowania posiadają możliwość plombowania (brak obsługi) zarówno z wkładką jak i bez wkładki Kategoria przepięć z uwagi na miejsce instalacji (zasilanie) muszą odznaczać się IV-tą kategorią przepięć Straty mocy w przypadku rozłączników bezp. strata mocy znacznie mniejsza niż dla wyłączników selektywnych o takim samym prądzie znamionowym. strata mocy na 1-biegun 35A 3,8W strata mocy na 1-biegun 50A 4,2W strata mocy na 1- biegun 63A 5,3W zabezpieczone przed dostępem do wnętrza po zamontowaniu odp. osłony izolacyjnej po wyjęciu wkładki topikowej uzyskujemy widoczną izolacyjną przerwę w obwodzie. w rozłącznikach posiadają możliwość plombowania (brak obsługi), w podstawach po zastosowaniu odpowiedniej osłony. z uwagi na miejsce instalacji (zasilanie) muszą odznaczać się IV-tą kategorią przepięć w przypadku bezpieczników mocy (w podstawach) WT-NH strata mocy jest znacznie mniejsza niż dla wyłączników selektywnych o takim samym prądzie znamionowym. strata mocy na 1biegun 35A - 3,8W strata mocy na 1biegun 50A - 5,8W strata mocy na 1biegun 63A - 6,1W 214
