1 SIBA: Przodujący niemiecki producent bezpieczników. Mariusz Madurski Nasze zabezpieczenie. Twoja korzyść.

2 SIBA GmbH Rodzinny charakter firmy Firma założona w 1946 roku Produkcja w Lünen, k. Dortmundu, Niemcy SIBA Polska powstała w 1999 roku 2

3 Produkty Bezpieczniki wysokonapięciowe Bezpieczniki niskonapięciowe Bezpieczniki miniaturowe Bezpieczniki ultraszybkie do ochrony półprzewodników Bezpieczniki do specjalnych zastosowań Akcesoria bezpiecznikowe 3

4 Bezpieczniki HHD Bezpieczniki wysokonapięciowe HHD z zabezpieczeniem termicznym stosowane do zabezpieczania: transformatorów, baterii kondensatorów, obwodów z silnikami, przewodów. Wielkości wg IEC i DIN: e = 192mm, e = 292mm, e = 367mm, e = 442mm, e = 537mm. SIBA produkuje również wkładki wysokonapięciowe wg systemu francuskiego i brytyjskiego; do instalowania w transformatorach; do zabezpieczania obwodów z przekładnikami napięciowymi. Normy: IEC /PN-EN ; IEC 60787/VDE 0670 część 402; DIN 43625; IEC 60644/PN-EN 60644; IEC 60549; IEC /PN-EN Norma IEC zaleca w sieciach 3-fazowych wymianę wszystkich trzech wkładek nawet jeżeli zadziała tylko jedna. 6

5 Klasyfikacja Bezpieczniki niepełnozakresowe / Back up fuses 0 IN I3 IKmax Strefa zabroniona 3-4 x In ts < 10 s ka Bezpieczniki ogólnego zastosowania / General purpose fuses 0 IN I3 IKmax 1,5-3 x In ts = 1 h ka Bezpieczniki pełnozakresowe / Full range fuses 0 IN = I3 IKmax ka 5

6 Konstrukcja wkładki HHD Dostępne wykonania: 7,2 kv do 500 A 12 kv do 315 A 24 kv do 200 A 36 kv do 100 A 1 Ceramiczny korpus 2/3 Styki wkładki 4 Wspornik topika 5 Topik 6 Łącznik 7 Uszczelnienie 8 Wybijak 6

7 Wkładka HHD w elementach 1 Korpus ceramiczny i 3 Styki z okuciami 4 Wspornik topika 5 Topik Pierścienie z łącznikiem 7 Zespół topików na wsporniku 8 Wybijak 9 Piasek kwarcowy Naklejki 8 11 Denko 10 7

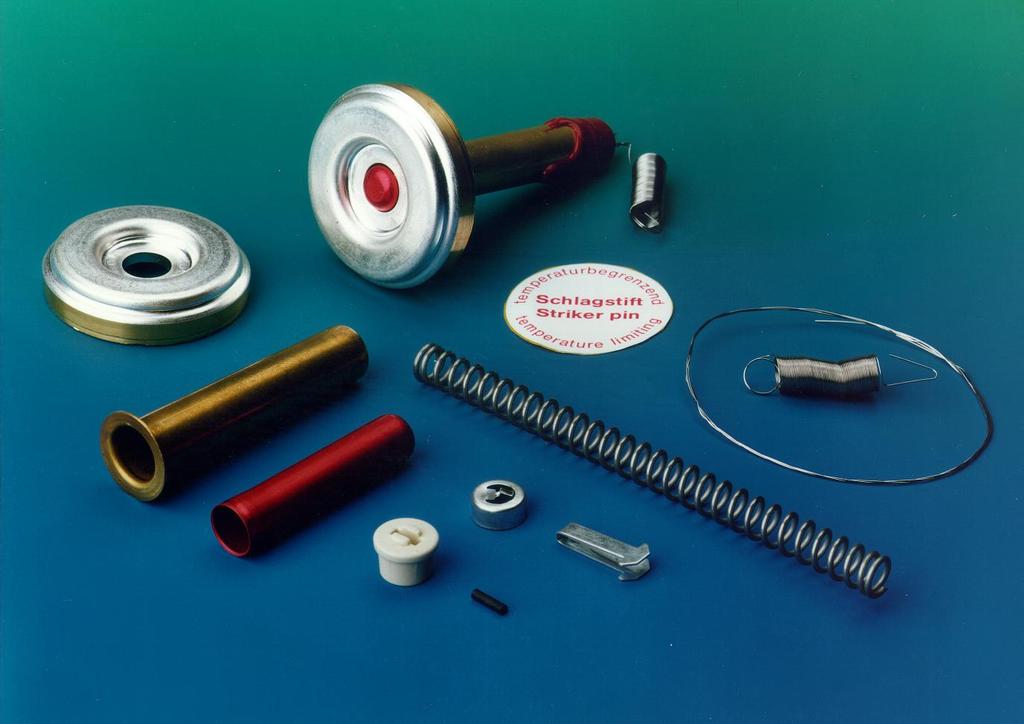

8 Wybijak w elementach Zasilanie Napinacz sprężyny Wybijak Przewód Sprężyna 80 N Ceramiczny izolator Ogranicznik temperatury Zasilanie 8

9 Wybijak N 80 Diagram siła droga mm O A B C Mechanizm działający przy nadmiernej temperaturze Mechanizm działający przy nadmiernym prądzie 9

10 Wybijak i ogranicznik temperatury Wybijak we wkładce topikowej wysokonapięciowej HHD firmy SIBA spełnia dwie funkcje: sygnalizacji i wyzwolenia otwierania rozłącznika w przypadku zadziałania bezpiecznika, zabezpieczenia obudowy kapsuły bezpiecznikowej w rozdzielnicy małogabarytowej przed niedopuszczalnym wzrostem temperatury. Nie dopuszcza do przekroczenia temperatury około 100 C przez około 1h, wewnątrz kapsuły bezpiecznikowej i na stykach podstawy bez względu na przyczynę jej wzrostu. 10

11 Nadmierne temperatury Nadmiernie wysokie temperatury w rozdzielnicach mogą być spowodowane: nieprawidłowym doborem wkładki topikowej do zabezpieczenia transformatora, obciążeniem bezpieczników prądami przeciążenowymi mniejszymi od prądu wyłączalnego najmniejszego, redukcją zdolności przewodzenia prądu wkładki topikowej w następstwie przejściowych zakłóceń, np. uderzenia pioruna, prądami zakłóceniowymi w transformatorze, np. zwarciami międzyzwojowymi, dodatkowym przyrostem temperatury spowodowanym np. wadliwymi stykami. 11

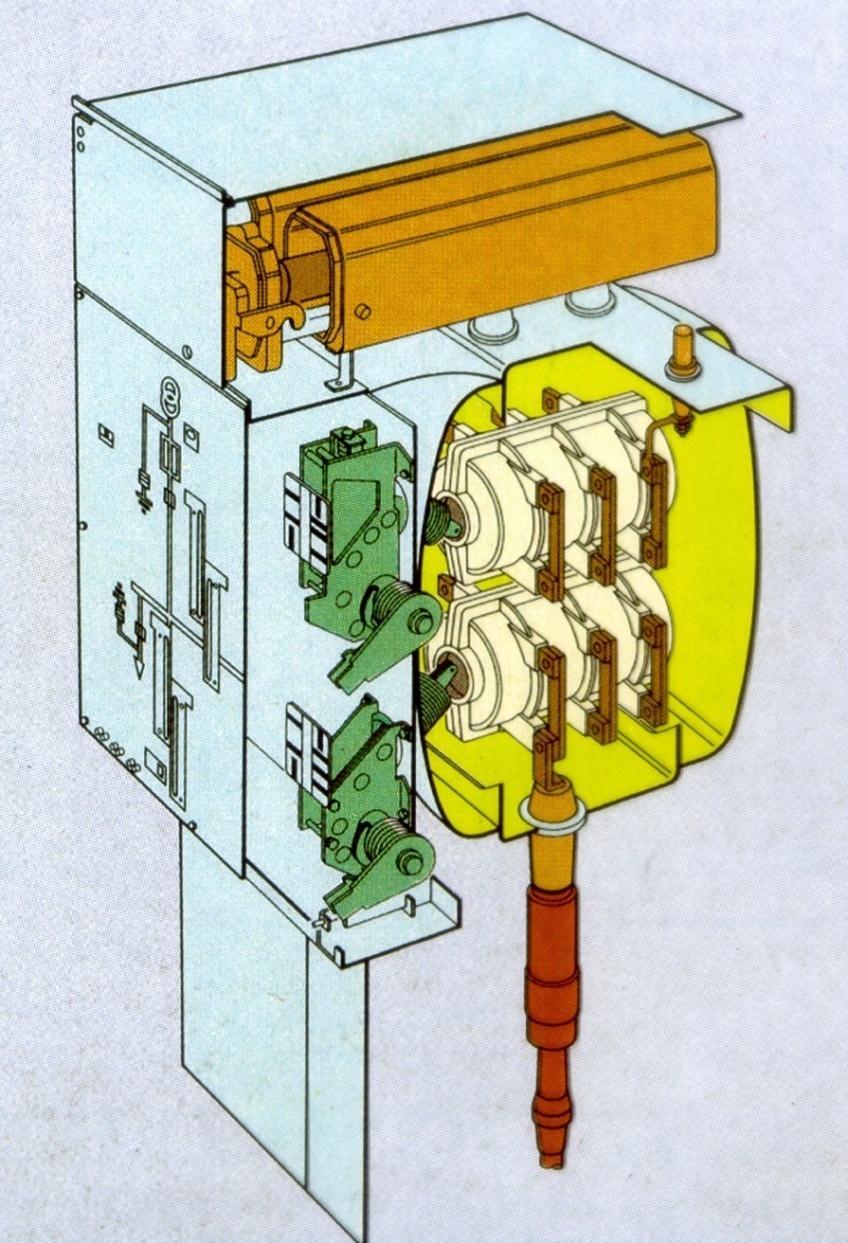

12 Rozdzielnice w izolacji SF 6 Wkładki topikowe 12

13 Temperatury w rozdzielnicy SF 6 w kapsułach z wkładkami topikowymi Możliwe temperatury w przypadku wystąpienia prądów przeciążeniowych Bez ogranicznika temperatury Z ogranicznikiem temperatury 160 C 80 C 450 C 180 C 120 C 100 C 13

14 Charakterystyka czasowo-prądowa wkładki wysoko - napięciowej z ogranicznikiem temperatury a-c: przykład przebiegu charakterystyki tradycyjnej, a-d-e: obszar pracy wyzwalacza termicznego, b-c: obszar wyłączania wkładki, a-b: tzw przedział zakazany bezpiecznik nie może bezpiecznie sam wyłączać, b: prąd wyłączalny najmniejszy, a: minimalny prąd przetapiania topika. 14

15 Topiki Miedź Temperatura topnienia 1083 C Przewodność właściwa 58 m / Ω mm² Srebro Temperatura topnienia 961 C Przewodność właściwa 62 m / Ω mm² 15

16 Przykłady strat mocy wkładek topikowych wysokonapięciowych wybranych producentów I n Producent SIBA 20 A , A , ,5 A (32A) A A A dotyczy wkładek "e"=442mm, 10/24 kv IEC

17 17 Propozycja zabezpieczenia transformatorów sieciowych wkładkami topikowymi wysokonapięciowymi HHD firmy SIBA; sposób doboru wkładek

18 Przykładowa strona z katalogu z wkładek wysokonapięciowych HHD HHD 10/24 kv 18

19 Zalety i właściwości wkładek 19 mogą pracować w rozdzielnicach z izolacją powietrzną, gazową, olejową oraz w rozdzielnicach napowietrznych w każdych warunkach: wilgoci, pyłach i środowiskach agresywnych, są szczelne, co zwiększa odporność na utlenianie się topików i nie dopuszcza do możliwej korozji mechanizmu wybijaka, średnie charakterystyki czasowo-prądowe mają tolerancję pasma +/- 10% w kierunku prądu, wraz z rozłącznikiem wyłączają prądy poniżej 3In, charakteryzują się niskimi stratami mocy, co gwarantuje niskie przyrosty temperatur, duża zdolność wyłączania, duża zdolność ograniczania prądu, niskie napięcie wyłączeniowe, są kompatybilne ze standardowymi wkładkami topikowymi. wybijak 80N z wbudowanym ogranicznikiem temperatury.

20 Podwójne oznaczanie prądu znamionowego RC => Prąd charakterystyki czasowo-prądowej określający możliwości przeciążania wkładki 125 => Prąd znamionowy obciążenia ciągłego wkładki nie powodujący przekroczenia dopuszczalnych przyrostów temperatury w warunkach wg normy 20

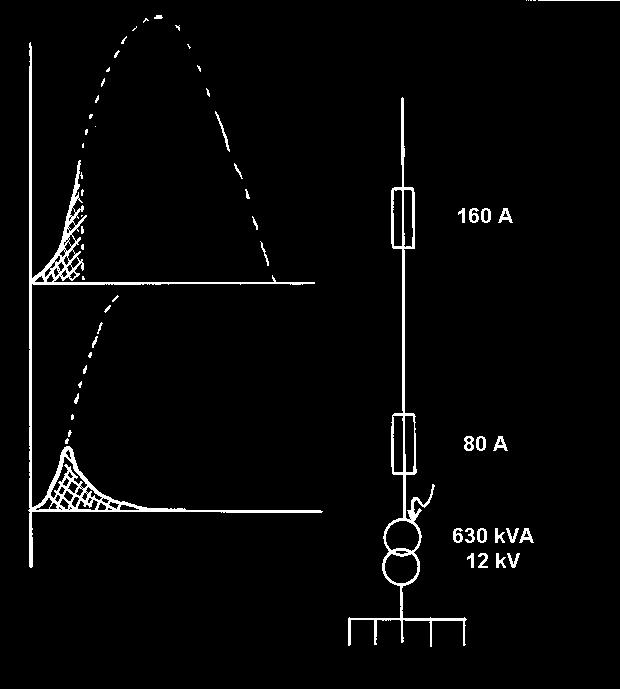

21 Wybiorczość Zachowana przy stosunku prądów znamionowych 1 : 2 21

22 22 Poradnik

23 Rozwiązanie problemu z wkładkami w rozłącznikach starszej konstrukcji Modyfikacja 23

24 Wkładki SIBA w rozłączniku starszej konstrukcji Rejon Energetyczny Konin Modyfikacja 24

25 Wkładki dedykowane do zabezpieczania obwodów z przekładnikami Inne konstrukcje 25

26 Bezpieczniki wysokonapięciowe w rozdzielnicy napowietrznej Zastosowanie 26

27 Bezpieczniki wysokonapięciowe w rozdzielnicy napowietrznej Zastosowanie 27

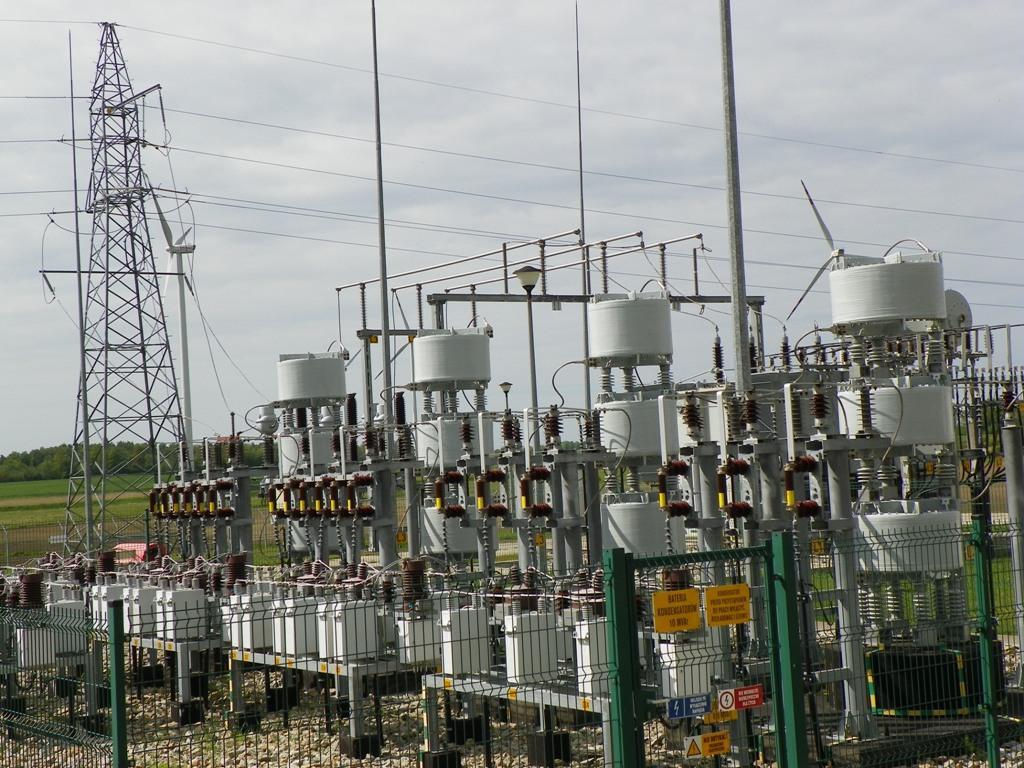

28 Bezpieczniki wysokonapięciowe do zabezpieczenia baterii kondensatorów Zastosowanie 28

29 29 SIWZ

30 30 Wyłączanie 3-fazowe

31 Wkładki topikowe NH Wielkości: 000, 00, 0, 1, 2, 3, 4, 4a. Charakterystyki: gg, am, gtr, gb, gtf. Prądy znamionowe: 2 A 1600 A. Napięcia znamionowe: AC: 400 V, 500 V, 690 V, 1000 V,1500 V, DC: 220 V, 400 V, 440 V. Znamionowa zdolność wyłączania: ka, dla napięć 1000V 25 ka. Normy: IEC /PN-EN ; IEC / PN-HD , DIN VDE 0636 część 2011; DIN

32 Przekrój wkładki topikowej niskonapięciowej NH Wskaźnik zadziałania Styk nożowy Topik Korpus izolacyjny 32

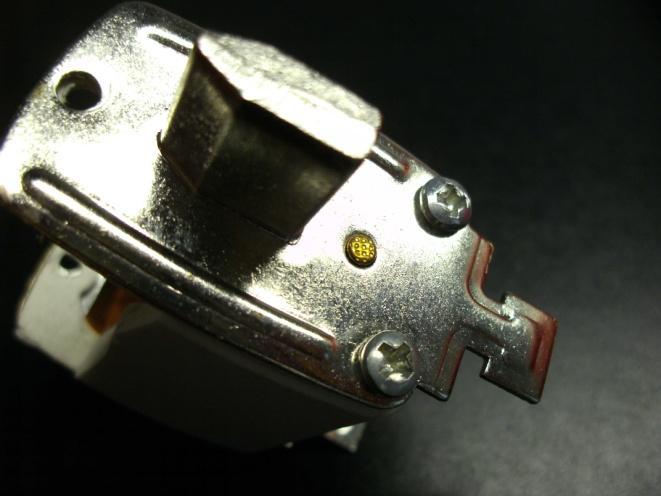

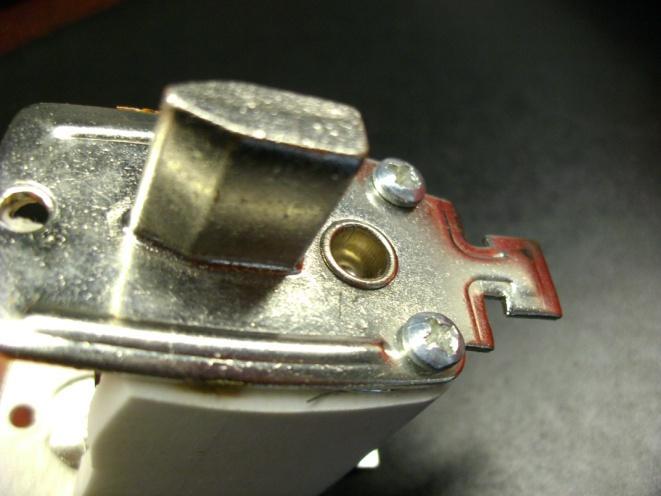

33 Podwójny wskaźnik zadziałania wkładki niskonapięciowej NH Górny wskaźnik zadziałania Centralny wskaźnik zadziałania 33

34 34 Podwójny wskaźnik zadziałania wkładki topikowej niskonapięciowej NH

35 Zalety wkładek topikowych niskonapięciowych z podwójnym wskaźnikiem zadziałania niezawodny odczyt podwójnego wskaźnika zadziałania, niezależnie od konstrukcji rozłącznika, w którym wkładka pracuje, możliwość zmniejszenia stanów magazynowych dla poszczególnych rodzajów wkładek, ze wskaźnikiem czołowym i ze wskaźnikiem standardowym, co powoduje redukcję kosztów, nie występuje niebezpieczeństwo przemieszczenia się luźnych elementów wskaźnika przy zadziałaniu wkładki, nie występuje osłabienie korpusu ceramicznego, odporność na korozję, 35 niskie straty mocy, szczególnie wkładek NH000, charakterystyki czasowo-prądowe wkładek mają tolerancję +/- 5%.

36 Korozja Wkładki topikowe różnych producentów, które pracowały w tej samej rozdzielnicy w zachodniej Norwegii. 36

37 Porównanie strat mocy wkładek topikowych niskonapięciowych NH wybranych producentów Prod SIBA I n NH000/00 NH1 NH2 NH000/00 NH1 NH2 NH000/00 NH1 NH2 NH000/00 NH1 NH2 NH000/00 NH1 NH2 NH000/00 NH1 NH2 40 4,0 5,6 4,6 3,9 5,7 5,6 3,6 4,0 4,3 3,7 3,7 3,7 4,0 5,6 4,0 4,3 4,3 50 4,7 6,8 5,7 4,5 6,7 6,7 4,8 5,8 5,5 4,1 4,1 4,1 4,7 6,8 4,0 5,1 5,1 63 5,8 7,9 7,2 5,5 8,5 8,5 6,1 7,2 6,8 5,4 6,6 6,8 5,8 7,9 4,5 5,8 5,8 80 6,1 8,2 6,8 5,5 7,5 7,4 5,4 7,9 7,0 6,5 8,0 8,3 6,1 7,1 5,4 6,5 6, ,2 9,9 8,5 6,5 9,0 8,9 7,1 8,5 7,9 7,5 9,4 10,7 7,2 8,4 9,7 6,5 7,8 7, ,2 11,7 11,4 8,8 11,0 10,8 9,7 10,7 9, ,8 12,2 7,2 10,4 10,7 8,15 10,0 10, ,0 13,8 13,0 11,3 14,2 14,0 11,0 13,3 10,6 12,3 14,6 15,0 11,3 14,1 15,1 11,2 12,8 12, ,2 15,9 16,5 16,8 16,6 14,5 18,0 18,5 17,3 18,5 15,0 15, ,6 20,0 17,7 18,1 18,5 16,9 19,0 19,2 17,4 18,7 16,2 16, ,4 20,5 20,0 20,5 21,8 18,7 20,0 20,6 18,7 21,5 17,9 18, ,0 26,6 24,1 20,5 25,0 26,0 21, ,0 30,5 28,1 23,7 31,5 28,2 23, ,0 33,7 30,7 28,5 32,0 29,5 37

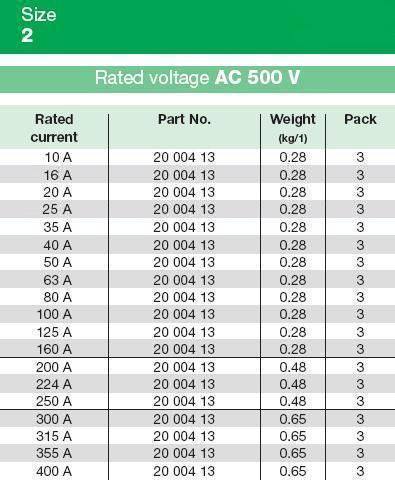

38 Strona katalogu wkładek topikowych niskonapięciowych NH firmy SIBA 38

39 Strona katalogu wkładek topikowych niskonapięciowych NH firmy SIBA 39

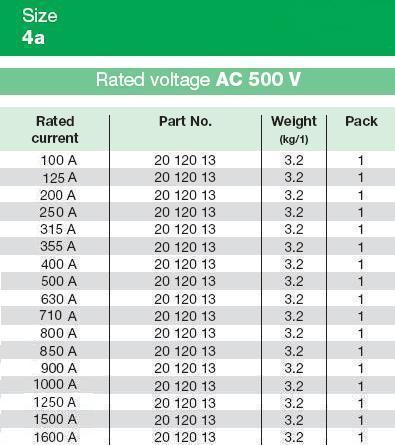

40 Strona katalogu wkładek topikowych niskonapięciowych NH firmy SIBA 40

41 Wkładki topikowe NH ISOMET z izolowanymi zaczepami. 41 Wkładka topikowa niskonapięciowa NH o charakterystyce gtr. Pełnozakresowa zdolność wyłączania.

42 Wkładka topikowa gtr tabliczka znamionowa oznaczane są mocą transformatora produkowane na napięcia znamionowe 400V i 690V tabliczka znamionowa w kolorze brązowym nr katalogowy

43 Transformator może być zabezpieczony wkładkami gtr lub gg Moc transformatora [kva] Prąd znamionowy transformatora [A] Prąd znamionowy wkładek topikowych gg [A]

44 Charakterystyki t-i - porównanie podobne, ale istotne różnice są w zakresie długich czasów, bardziej strome 44

45 Właściwości wkładek topikowych gtr. wytrzymują w ciągu 10 godzin przeciążenie 1,3 prądu znamionowego transformatora przy krotności 1,5 wyłączają przeciążenie w ciągu dwóch godzin charakteryzują się małymi stratami mocy dużą odpornością na krótkotrwałe przeciążenia wąskim pasmem charakterystyki t-i są selektywnie skoordynowane z bezpiecznikami gg zadziałanie wkładki następuje tylko w przypadku gdy zagrożony jest transformator 45

46 Przekroje przewodów wymagane do połączeń z bezpiecznikami gtr. Moc transformatora [kva] Prąd znamionowy [A] Minimalny przekrój przewodów [mm 2 ] (30 5) (40 5) (50 5) (60 5) (80 5) (100 5)

47 47 Dobór wkładek HH, a NH gtr

48 48 China Export

49 SIBA Polska Sp. z o.o Łomianki ul. Grzybowa 5G Dziękuję za uwagę. 49
