1 Wytwarzanie energii elektrycznej i ciepła z odpadów Wartość dodana Eddie Johansson Rindi Energi

3 Inteligentne miasto potrzbuje zarówno rozwiązań technicznych jak i politycznych! Szwecja ma tradycje w zarządzaniu i odnowie Ciepło odpadowe z przemysłu Bioenergia Energia z odpadów Produkcja paliw do pojazdów Elektrociepłownia Halmstad 10 september 3

Szwecja ma tradycje w zarządzaniu i odnowie Ciepło odpadowe z

4 Udział róŝnych rodzajów źrodeł ciepła w bilansie cieplnym Europy w 2003r. Energy supply composition for heat generated during 2003 Heat 90% 100% 80% 70% 60% 50% 40% 30% 20% 0% 10% Electricity Austria, EU15 Belgium, EU15 Denmark, EU15 Finland, EU15 France, EU15 Germany, EU15 Italy, EU15 Luxembourg, EU15 Netherlands, EU15 Portugal, EU15 Sweden, EU15 United Kingdom, EU15 Czech Republic, NMS10 Estonia, NMS10 Hungary, NMS10 Latvia, NMS10 Lithuania, NMS10 Poland, NMS10 Slovak Republic, NMS10 Slovenia, NMS10 Bulgaria, ACC4 Croatia, ACC4 Romania, ACC4 Iceland, EFTA3 Norway, EFTA3 Switzerland, EFTA3 Energilunch xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx Waste Combustible renewables Solar/Wind/Other Geothermal Nuclear Natural Gas Petroleum Products Coal and Coal Products

EU15 Italy, EU15 Luxembourg, EU15 Netherlands, EU15 Portugal, EU15 Sweden, EU15 United Kingdom, EU15 Czech Republic, NMS10 Estonia, NMS10 Hungary, NMS10 Latvia, NMS10 Lithuania, NMS10 Poland, NMS10

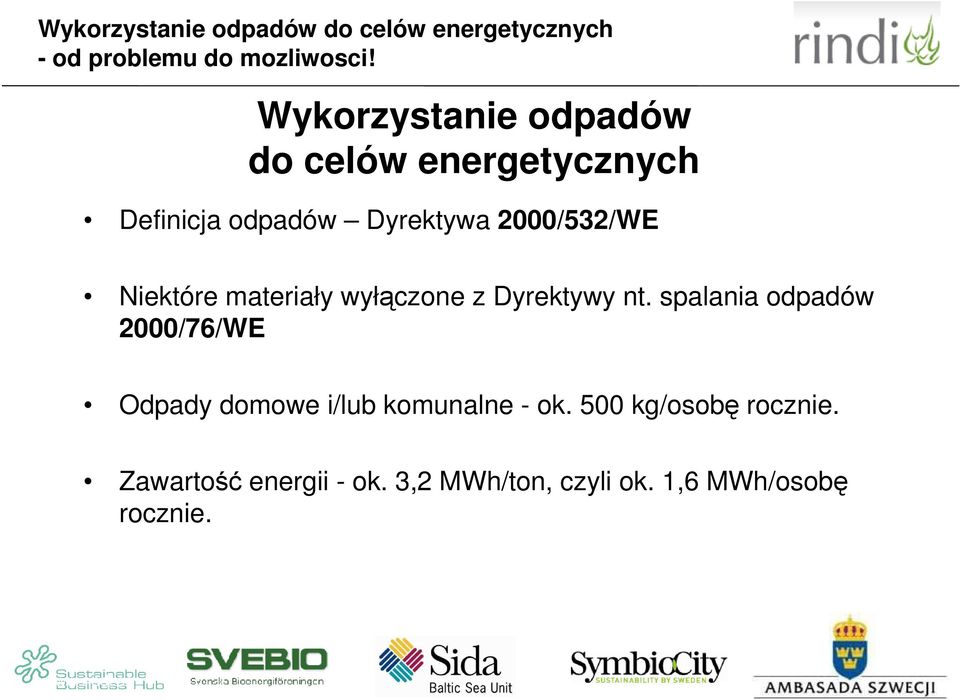

5 Wykorzystanie odpadów do celów energetycznych Definicja odpadów Dyrektywa 2000/532/WE Niektóre materiały wyłączone z Dyrektywy nt. spalania odpadów 2000/76/WE Odpady domowe i/lub komunalne - ok. 500 kg/osobę rocznie. Zawartość energii - ok. 3,2 MWh/ton, czyli ok. 1,6 MWh/osobę rocznie.

spalania odpadów 2000/76/WE Odpady domowe i/lub komunalne - ok.

6 DYREKTYWA 2000/76/WE nt. spalania odpadów Spalarnia odpadów: Obróbka terminczna odpadów z lub bez odzysku energii Elektrociepłownia opalana odpadami komunalnymi: Wytwarzanie energii lub produkcja towarów i materiałów przy uŝyciu odpadów jako paliwa

lub bez odzysku energii Elektrociepłownia opalana odpadami

7 Exempel på dekorbild och text The following plants shall however be excluded from the scope of this Directive: Plants treating only the following wastes: (i) vegetable waste from agriculture and forestry, (ii) vegetable waste from the food processing industry, if the heat generated is recovered, (iii) fibrous vegetable waste from virgin pulp production and from production of paper from pulp, if it is co-incinerated at the place of production and the heat generated is recovered, (iv) wood waste with the exception of wood waste which may contain halogenated organic compounds or heavy metals as a result of treatment with woodpreservatives or coating, and which includes in particular such wood waste originating from construction and demolition waste, (v) cork waste, (vi) radioactive waste, (vii) animal carcasses as regulated by Directive 90/667/EEC without prejudice to its future amendements, (viii) waste resulting from the exploration for, and the exploitation of, oil and gas resources from off-shore installations and incinerated on board the installation;

if it is co-incinerated at the place of production and the heat generated is recovered, (iv) wood waste with the exception of wood waste which may contain halogenated organic compounds or heavy

8 Exempel på dekorbild och text Dopuszczalne poziomy emisji Spalarnia odpadów: - Dopuszczalne poziomy emisji do powietrza według Aneksu V Elektrociepłownia opalana odpadami komunalnymi: - Dopuszczalne poziomy emisji do powietrza albo określane albo ustalane według Aneksu II

Elektrociepłownia opalana odpadami komunalnymi: - Dopuszczalne poziomy

9 RóŜne rodzaje paliw drzewnych

10 Biomasa nie pochodząca z Ŝywności 43 miliony ton/rocznie UE miliardów ton/rocznie 16 billion tons/year Source: European Biomass Industry Association

11 Paliwo drzewne prosto z lasu

12 Paliwa drewniane z przemysłu obróbki drewna

13 Exempel på dekorbild och text

14 Przykładowa EC Zainstalowana produkcja ciepła: 55 MW energii cieplnej wraz ze skraplaniem spalin 23 MW energii elektrycznej Produkty poprocesowe: śuŝel 900 ton/rocznie Pyły lotne 1000 ton/rocznie

15 Kogeneracyjne źródło energii 20 MWt i 8 MWe (EC, Elektrociepłownia) Kocioł parowy Turbina i jednostka produkująca en. elektryczną Zasyp paliwa Ekonomizer Gorąca woda Oczyszczanie spalin Redukcja Nox/Sox Podajnik ŜuŜla

16 Palnik i kocioł 5 MWt

17 Exempel på dekorbild och text Wnioski Odpady komunalne powinne być utylizowne w miastach pow mieszkańców. Miasta od do mieszkańców powinne inwestować w elektrociepłownie palane biomasą. Miasta do mieszkańców powinne inwestować w ciepłownie.

Miasta od 20 000 do 100 000 mieszkańców powinne inwestować w
