1 Przykłady realizacji przemysłowych otrzymania ciepła z biomasy 69 Forum Energia Efekt Środowisko Warszawa dnia 28 stycznia 2015r Prelegent

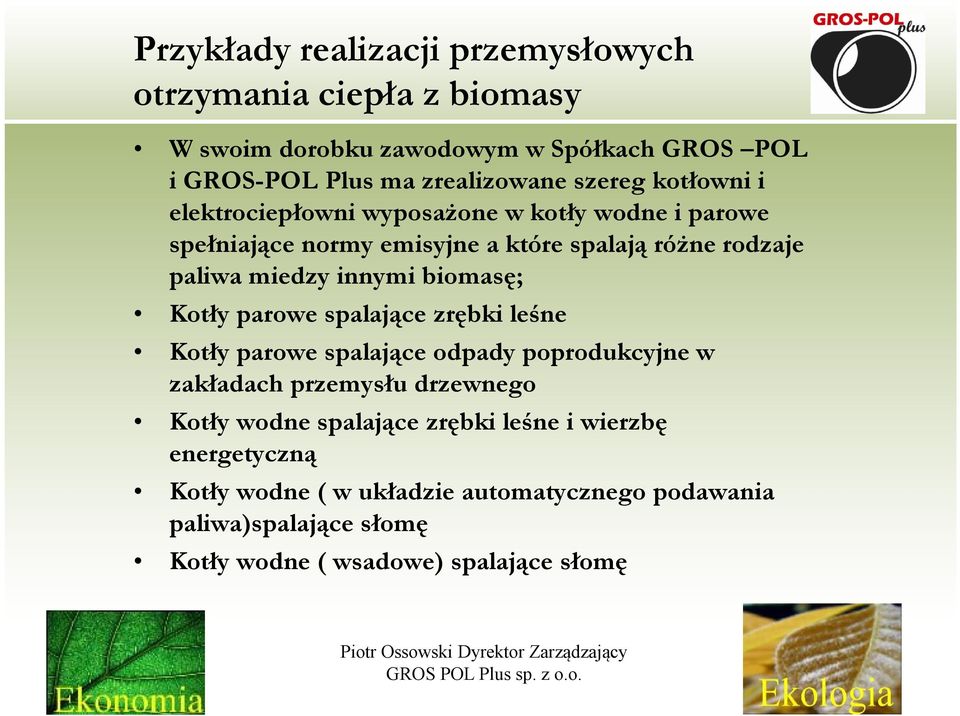

2 Przykłady realizacji przemysłowych otrzymania ciepła z biomasy W swoim dorobku zawodowym w Spółkach GROS POL i GROS-POL Plus ma zrealizowane szereg kotłowni i elektrociepłowni wyposażone w kotły wodne i parowe spełniające normy emisyjne a które spalają różne rodzaje paliwa miedzy innymi biomasę; Kotły parowe spalające zrębki leśne Kotły parowe spalające odpady poprodukcyjne w zakładach przemysłu drzewnego Kotły wodne spalające zrębki leśne i wierzbę energetyczną Kotły wodne ( w układzie automatycznego podawania paliwa)spalające słomę Kotły wodne ( wsadowe) spalające słomę

innymi biomasę; Kotły parowe spalające zrębki leśne Kotły parowe spalające odpady poprodukcyjne w zakładach przemysłu drzewnego Kotły wodne

3 Kotły parowe spalające odpady poprodukcyjne w Zakładach Przemysłu Drzewnego Orzechowo

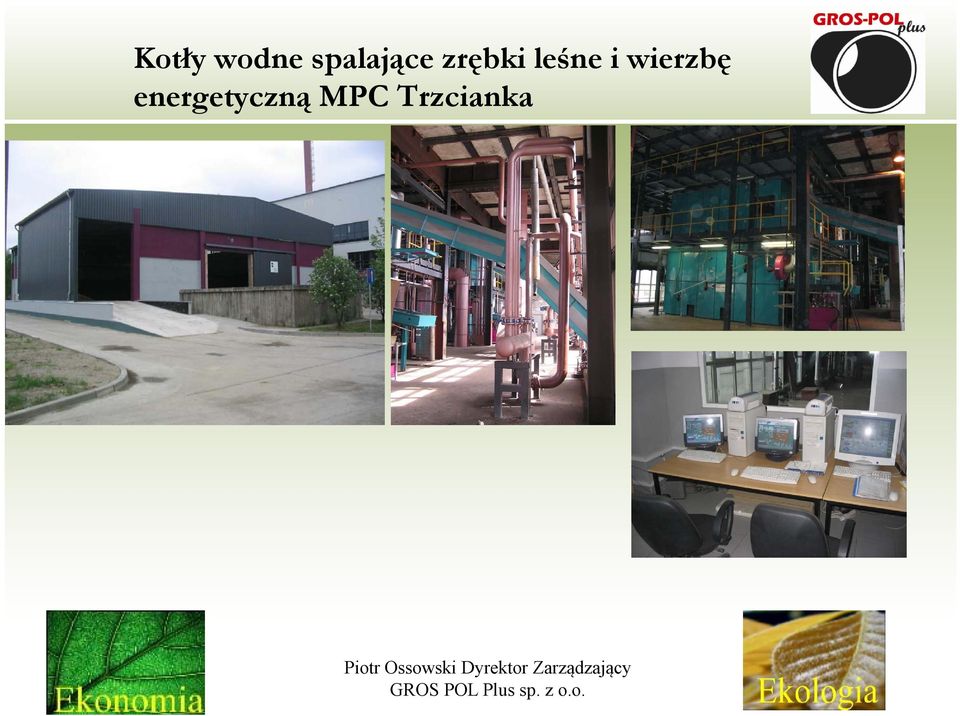

4 Kotły wodne spalające zrębki leśne i wierzbę energetyczną MPC Trzcianka

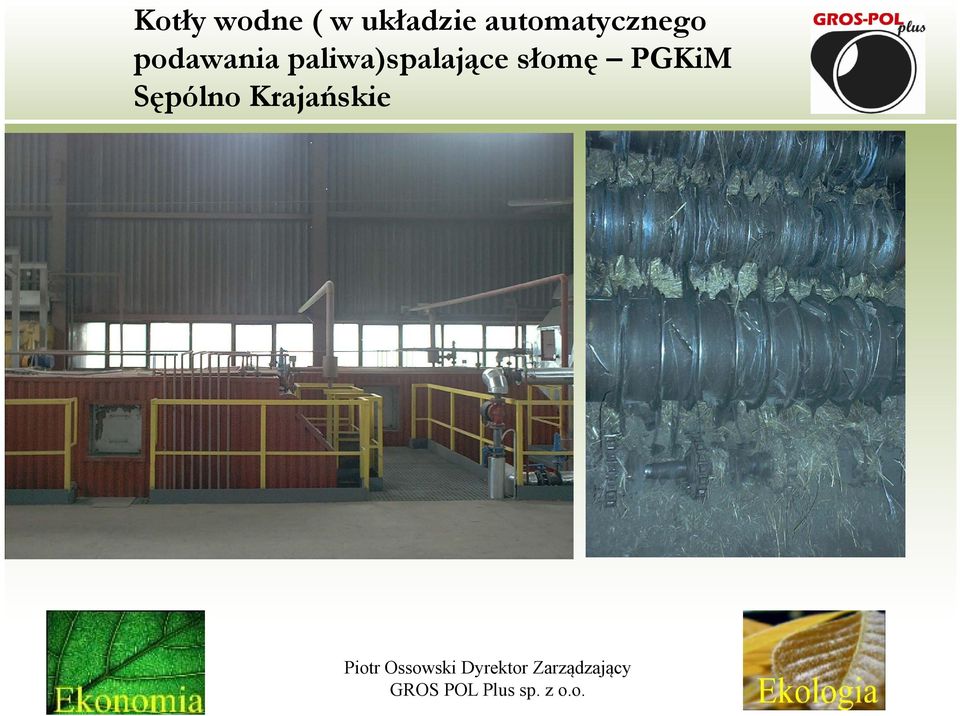

5 Kotły wodne ( w układzie automatycznego podawania paliwa)spalające słomę PGKiM Sępólno Krajańskie

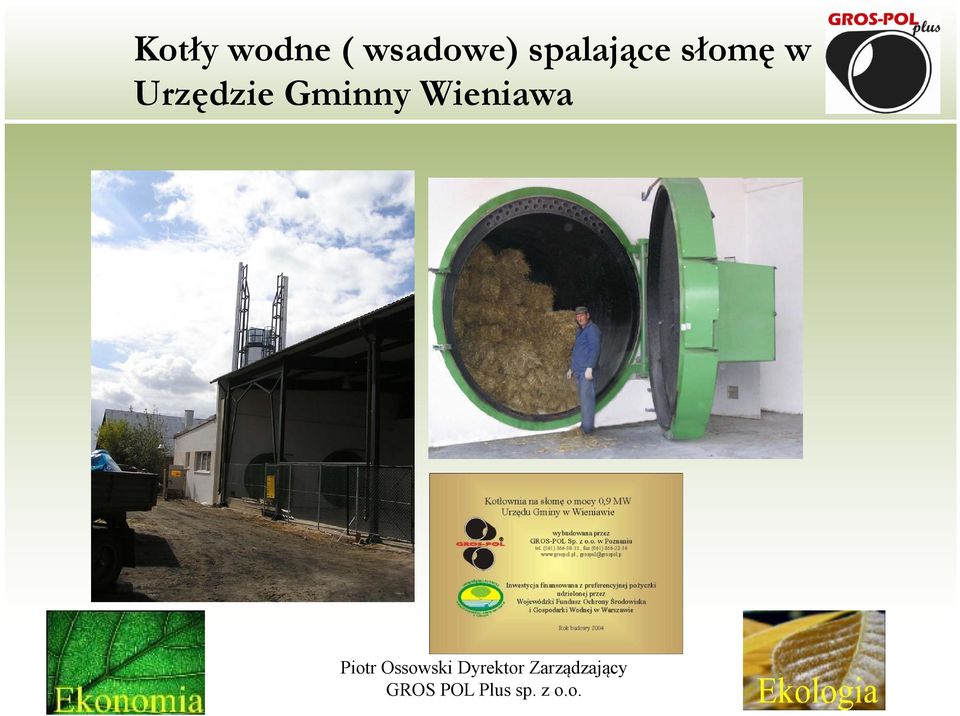

6 Kotły wodne ( wsadowe) spalające słomę w Urzędzie Gminny Wieniawa

7 System Zielonych Inwestycji GIS Wykorzystanie nowoczesnych technologii kotłów na biomasę do produkcji energii w skojarzeniu na przykładzie zrealizowanej inwestycji w PEC Płońsk Piotr Ossowski Dyrektor Zarządzający GROS-POL Plus sp. z o.o.

skojarzeniu na przykładzie zrealizowanej inwestycji w PEC

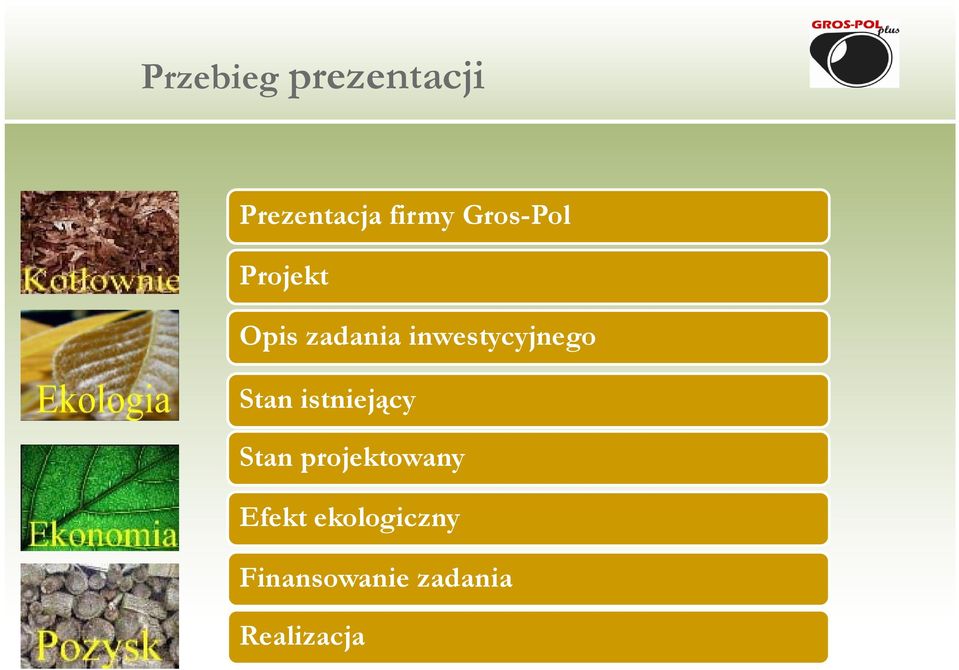

8 Przebieg prezentacji Prezentacja firmy Gros-Pol Projekt Opis zadania inwestycyjnego Stan istniejący Stan projektowany Efekt ekologiczny Finansowanie zadania Realizacja

9 Technologia ze w harmonii środowiskiem budowa kotłowni i układów kogeneracyjnych opalanych biomasą produkcja nowoczesnych kotłów na biomasę (automatyczne kotły opalane zrębkami drzewnymi, kotły wsadowe na słomę)

produkcja nowoczesnych kotłów na biomasę

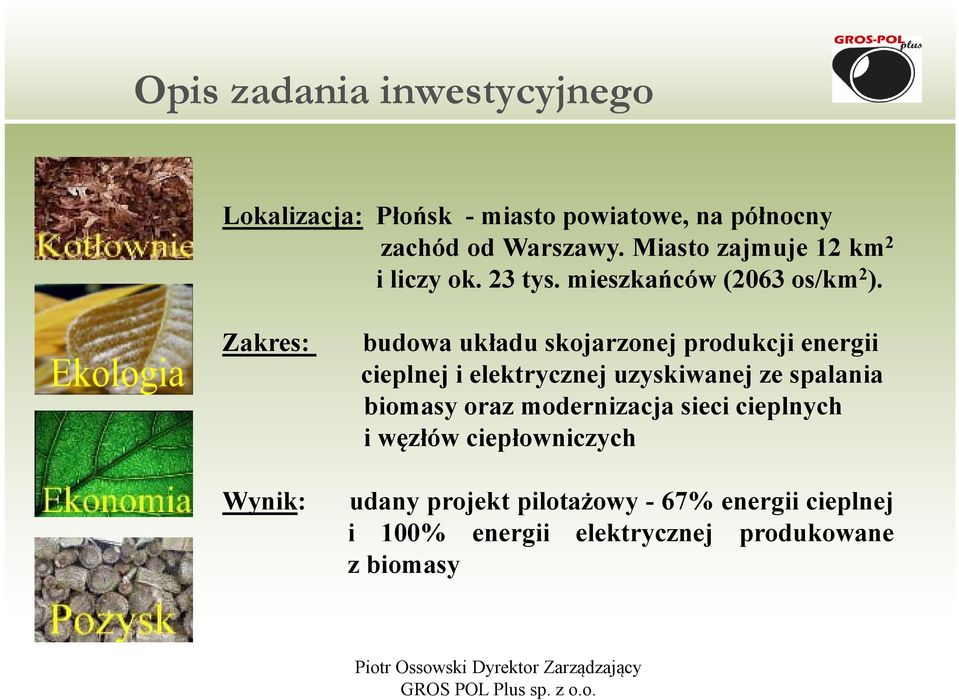

10 Opis zadania inwestycyjnego Lokalizacja: Płońsk - miasto powiatowe, na północny zachód od Warszawy. Miasto zajmuje 12 km 2 i liczy ok. 23 tys. mieszkańców (2063 os/km 2 ). Zakres: Wynik: budowa układu skojarzonej produkcji energii cieplnej i elektrycznej uzyskiwanej ze spalania biomasy oraz modernizacja sieci cieplnych i węzłów ciepłowniczych udany projekt pilotażowy - 67% energii cieplnej i 100% energii elektrycznej produkowane zbiomasy

Zakres: Wynik: budowa układu skojarzonej produkcji energii cieplnej i elektrycznej uzyskiwanej ze spalania

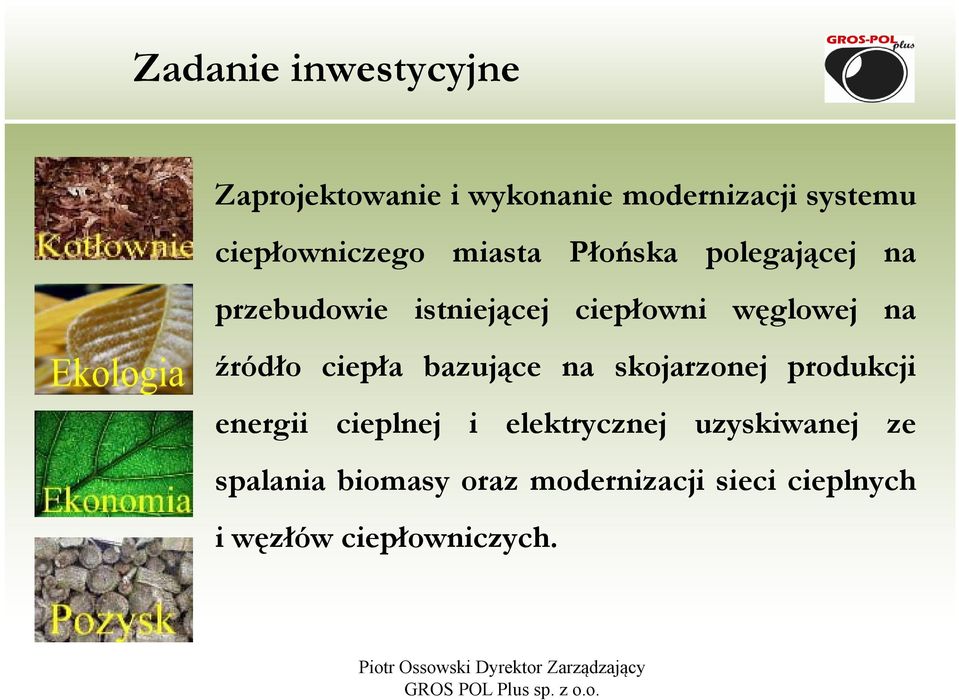

11 Zadanie inwestycyjne Zaprojektowanie i wykonanie modernizacji systemu ciepłowniczego miasta Płońska polegającej na przebudowie istniejącej ciepłowni węglowej na źródło ciepła bazujące na skojarzonej produkcji energii cieplnej i elektrycznej uzyskiwanej ze spalania biomasy oraz modernizacji sieci cieplnych iwęzłów ciepłowniczych.

węglowej na źródło ciepła bazujące na skojarzonej produkcji energii cieplnej i

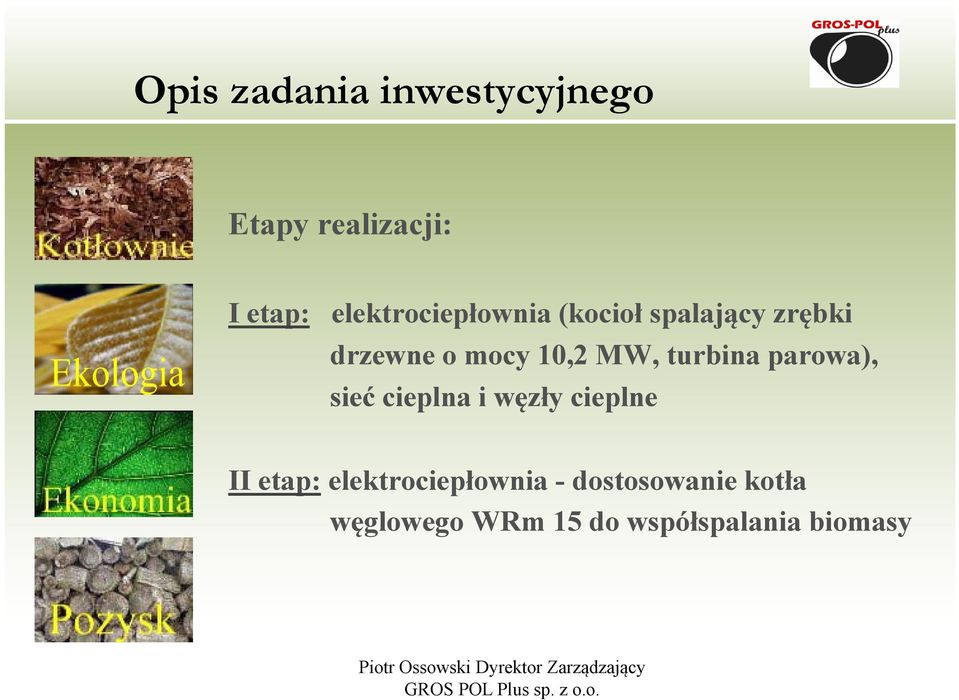

12 Opis zadania inwestycyjnego Etapy realizacji: I etap: elektrociepłownia (kocioł spalający zrębki drzewne o mocy 10,2 MW, turbina parowa), sieć cieplna i węzły cieplne II etap: elektrociepłownia - dostosowanie kotła węglowego WRm 15 do współspalania biomasy

MW, turbina parowa), sieć cieplna i węzły cieplne II etap:

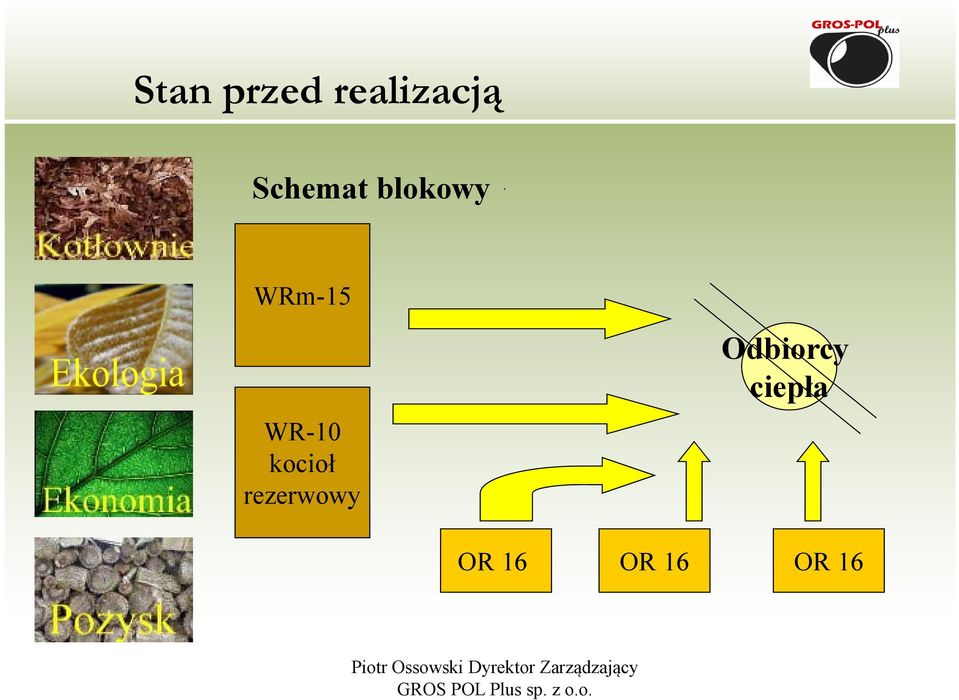

13 Stan przed realizacją Schemat blokowy WRm-15 WR-10 kocioł rezerwowy Odbiorcy ciepła OR 16 OR 16 OR 16

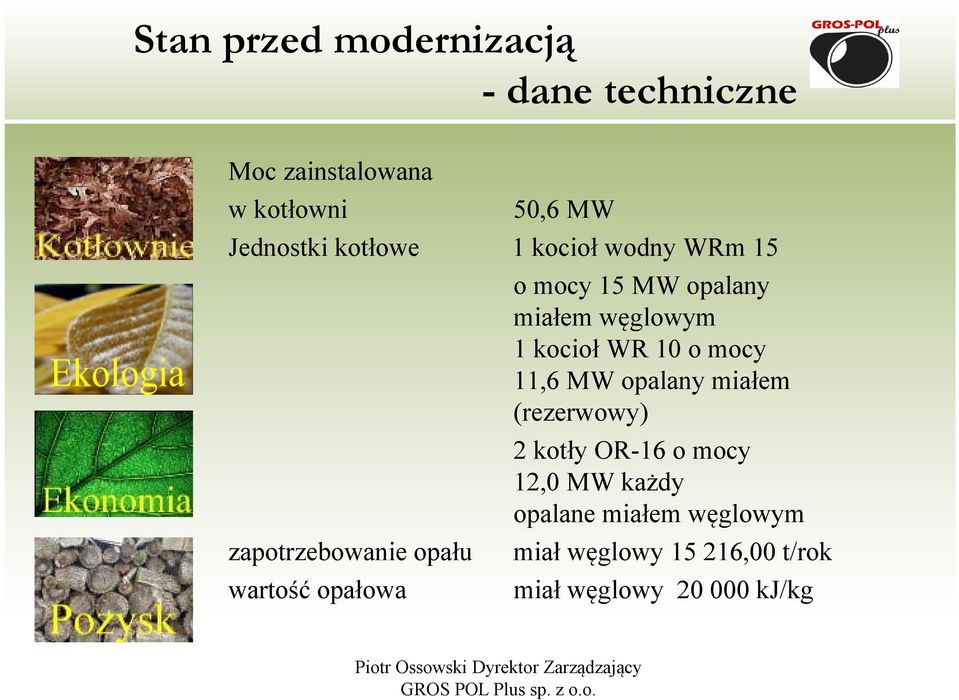

14 Stan przed modernizacją - dane techniczne Moc zainstalowana w kotłowni 50,6 MW Jednostki kotłowe 1 kocioł wodny WRm 15 o mocy 15 MW opalany miałem węglowym 1 kocioł WR 10 o mocy 11,6 MW opalany miałem (rezerwowy) 2 kotły OR-16 o mocy 12,0 MW każdy opalane miałem węglowym zapotrzebowanie opału miał węglowy ,00 t/rok wartość opałowa miał węglowy kj/kg

11,6 MW opalany miałem (rezerwowy) 2 kotły OR-16 o mocy 12,0 MW każdy opalane miałem

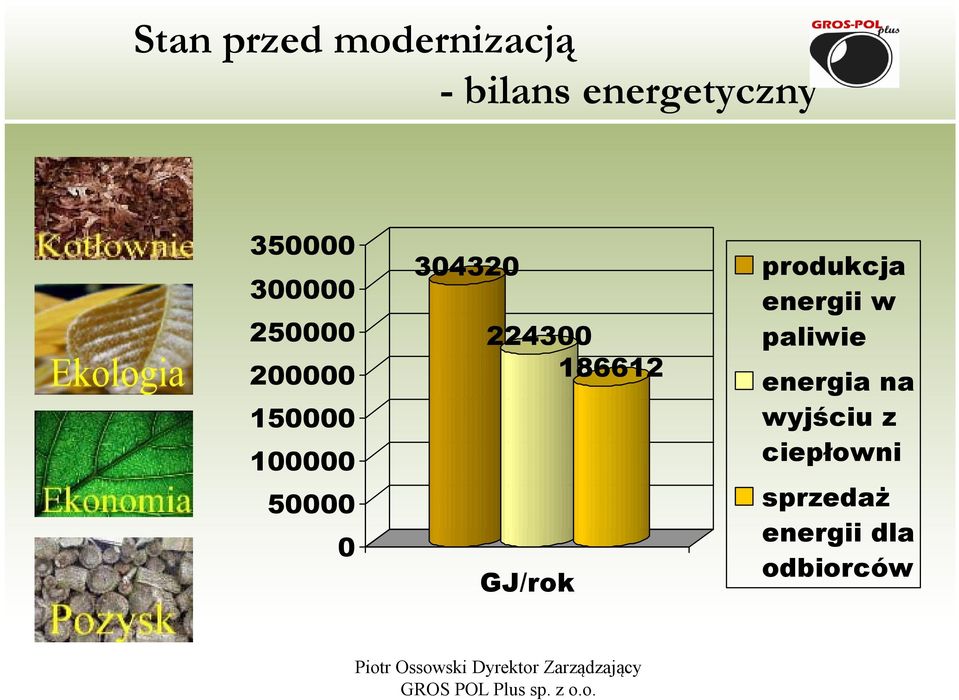

15 Stan przed modernizacją - bilans energetyczny GJ/rok produkcja energii w paliwie energia na wyjściu z ciepłowni sprzedaż energii dla odbiorców

224300 186612 GJ/rok produkcja energii w paliwie

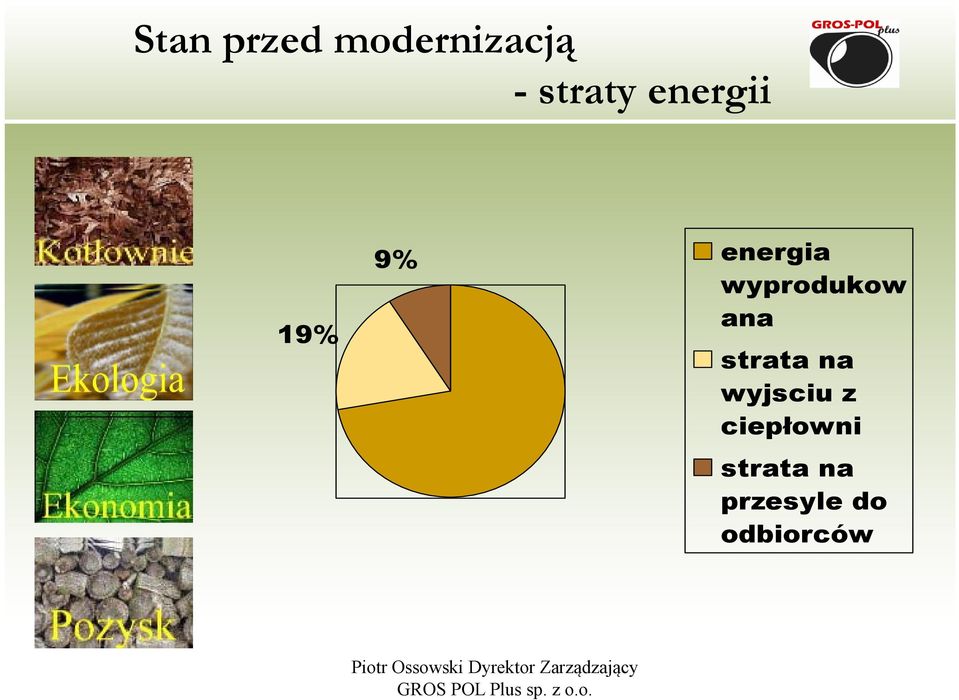

16 Stan przed modernizacją - straty energii 19% 9% energia wyprodukow ana strata na wyjsciu z ciepłowni strata na przesyle do odbiorców

17 Stan projektowany- schemat blokowy Odbiór ciepła WR-15 współspalanie do 20% biomasy Kocioł parowy na biomasę moc 10,3 MWt ciśnienie 40bar 450 o C Turbina 2,1 MWel Zwz

18 Stan po modernizacji - dane techniczne Moc zainstalowana w kotłowni jednostki kotłowe turbina parowa zapotrzebowanie opału 36,8 MW 1x kocioł parowy opalany biomasą o mocy 10,2 MW 1x kocioł wodny Wrm 15 o mocy 15 MW na współspalanie (biomasy do 20%) i miału węglowego 1x kocioł WR o mocy 11,6 MW opalany miałem (rezerwowy) upustowo-przeciwprężna o mocy 2,1 MW zrębki drzewne t/rok miał węglowy 4 739,9 t/rok

mocy 15 MW na współspalanie (biomasy do 20%) i miału węglowego 1x kocioł WR o mocy 11,6 MW opalany

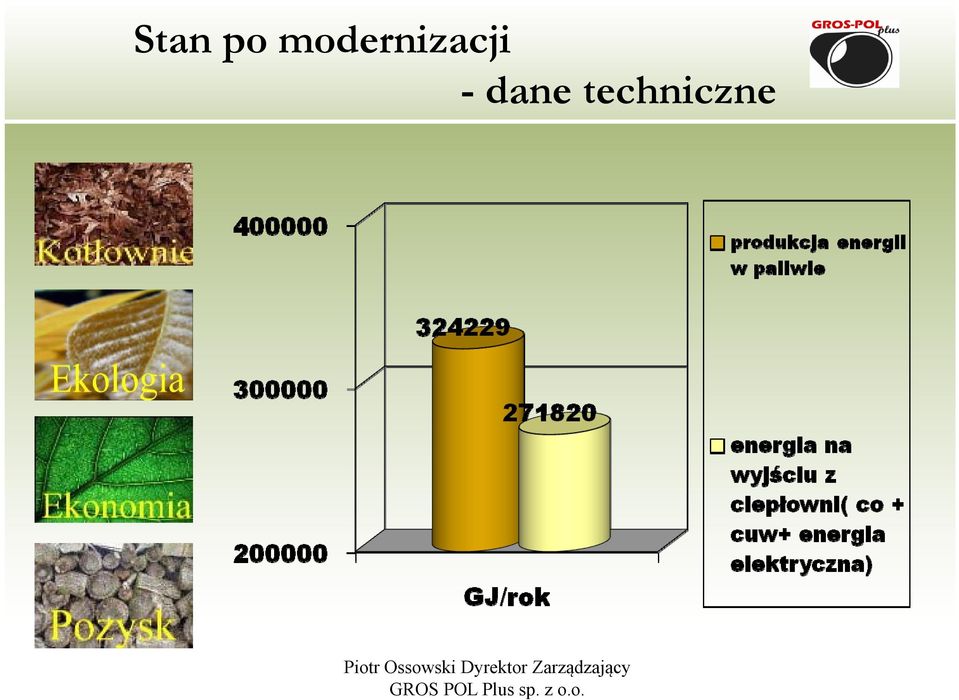

19 Stan po modernizacji - dane techniczne

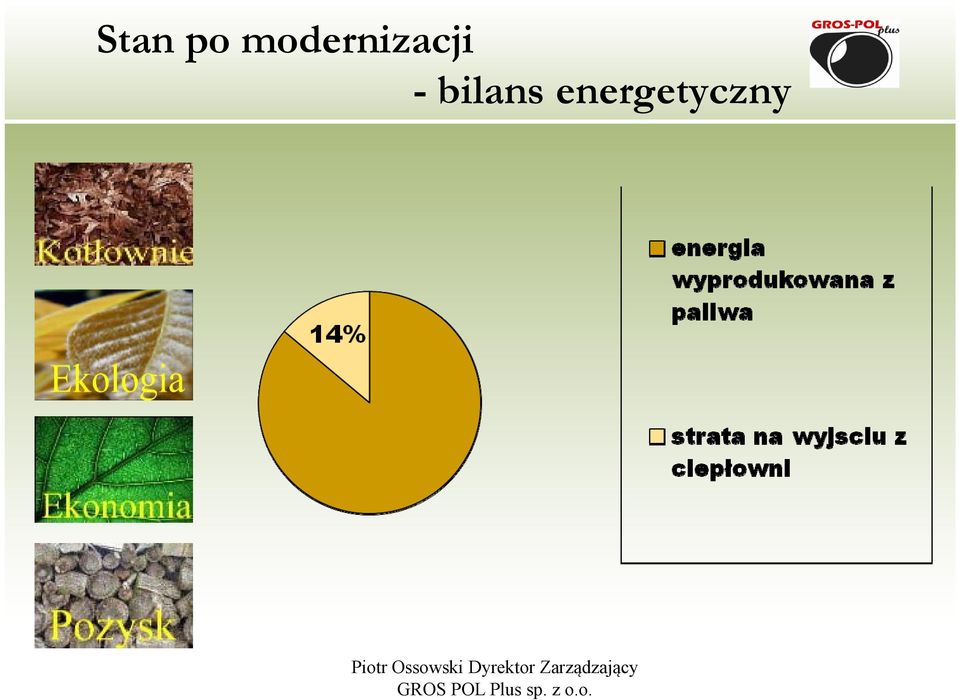

20 Stan po modernizacji - bilans energetyczny

21 Stan projektowany - technologia kotłowni

22 Stan po modernizacji - schemat kotła Kocioł spalający zrębki drzewne

23 Stan przed i po modernizacji - porównanie Parametr Stan przed realizacją Stan po realizacji Moc 50,6 MW 36,8 MW Ilość energii wyprodukowanej GJ/rok GJ/rok Ilość energii elektrycznej MWh/rok Sprawność 62,18% 77,97% Wzrost przychodów ze sprzedaży w wyniku inwestycji Wzrost przychodów z tytułu sprzedaży energii elektrycznej 0 35,46% PLN

24 Efekt ekologiczny Zmniejszenie zanieczyszczeń emitowanych z kotłowni nastąpi na skutek: zmiany rodzaju paliwa z miału węglowego na zrębki (surowca kopalnego na odnawialny) zwiększenia sprawności systemu - zwiększenia sprawności produkcji energii w kotłowni, zwiększenia sprawności przesyłu poprzez wymianę sieci cieplnych kanałowych na preizolowane, zwiększenie sprawności regulacji u odbiorców poprzez budowę nowych kompaktowych wymiennikowych węzłów cieplnych wyposażonych w regulację pogodową

25 Efekt ekologiczny redukcja zanieczyszczeń Rodzaj zanieczyszczenia Wielkość emisji przed realizacją Wielkość emisji po realizacji Procentowa redukcja zanieczyszczeń SO 2 [Mg/rok]: 226,29 144,38 63,8% NO x [Mg/rok]: 84,96 53,81 63,3% CO [Mg/rok]: 154,16 29,78 19,3% CO 2 [Mg/rok]: , ,83 77,2% pył [Mg/rok]: 197,00 151,11 76,7% BaP [Mg/rok]: 0,138 0, ,6%

26 Źródła finansowania Żródło Rodzaj Kwota w Wielkość w % finansowania PLN EkoFundusz Dotacja ,5% NFOSiGW Kredyt % Środki własne ,5% RAZEM %

27 Realizacja wmurowanie kamienia Piotr Ossowski

28 Wiata magazynowa na zrębki

29 Ściany szczelne

30 Ściany szczelne

31 Część ciśnieniowa

32 Część ciśnieniowa - kotła

33 Konstrukcja stalowa

34 Stan przed modernizacją

35 Budynek elektrociepłowni po zakończeniu budowy

36 Technologia

37 Nagroda światowa ENERGY GLOBE za zrealizowaną inwestycje w Płońsku odebrana w Parlamencie UNII Europejskiej Bruksela 2007r

38 Podsumowanie zastosowań różnych technologii i paliw W celu optymalizacji parametrów ciepłowni lub elektrociepłowni należy uwzględnić; Ekologię przedsięwzięcia Ekonomię koszty inwestycyjne i eksploatacyjne Dostępność i cenę paliwa Wybór optymalnej technologii procesu spalania Wielkość i rytmiczność odbioru energii Potencjalne możliwości podłączeń nowych odbiorców

39 Spółka z o.o. GROS-POL ul. Żmigrodzka POZNAŃ tel fax kom: biuro@grospolplus.pl Dziękuję za uwagę.
