1 JWCD czy njwcd - miejsce kogeneracji w Krajowym Systemie Elektroenergetycznym Witold Smolik 22 października 2015

2 Wymagania IRiESP - ogólne (1) Podstawowe wymagania i zalecenia techniczne dla jednostek wytwórczych konwencjonalnych przyłączonych do sieci zamkniętej Jednostki wytwórcze o mocy osiągalnej 50 MW lub wyższej, powinny być wyposażone w: (1) regulator turbiny umożliwiający pracę w trybie regulacji prędkości obrotowej (regulator prędkości obrotowej typu P) zgodnie z zamodelowaną charakterystyką statyczną, (2) regulator napięcia zdolny do współpracy z nadrzędnymi układami regulacji napięcia i mocy biernej, (3) wyłącznik generatorowy, (4) transformator blokowy z możliwością zmiany przekładni pod obciążeniem, którego zakres regulacyjny wynosi nie mniej niż ±10% U n, przy zapewnieniu jednostkowej zmiany napięcia w granicach 1% U n, o ile OSP nie określi inaczej; zgodnie z wymaganiami szczegółowymi, określonymi w pkt

Podstawowe wymagania i zalecenia techniczne dla jednostek wytwórczych konwencjonalnych przyłączonych do sieci zamkniętej 1.

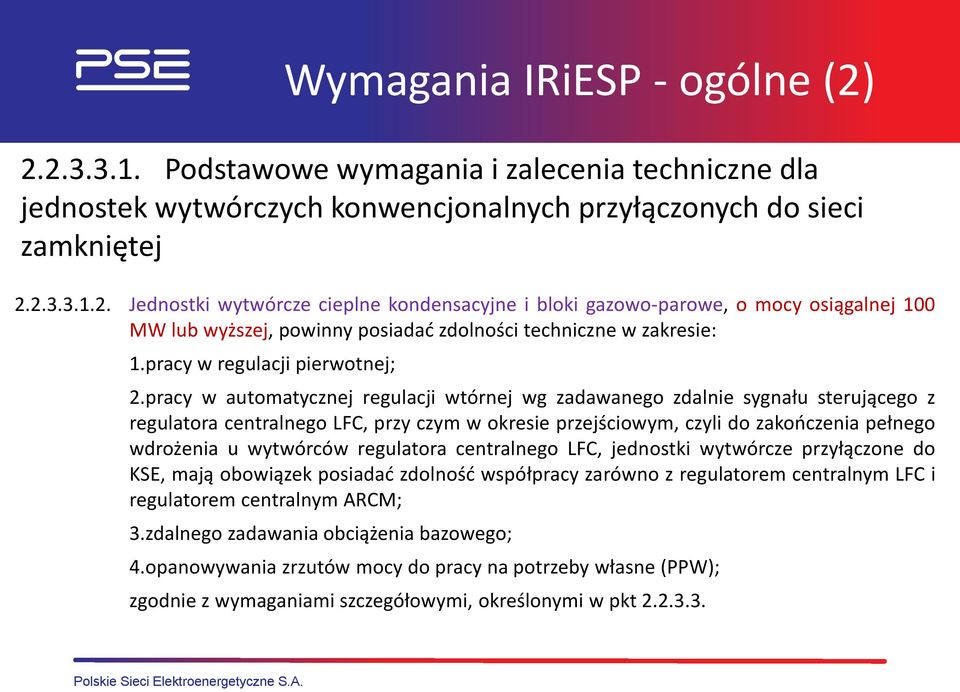

3 Podstawowe wymagania i zalecenia techniczne dla jednostek wytwórczych konwencjonalnych przyłączonych do sieci zamkniętej Jednostki wytwórcze cieplne kondensacyjne i bloki gazowo-parowe, o mocy osiągalnej 100 MW lub wyższej, powinny posiadać zdolności techniczne w zakresie: 1.pracy w regulacji pierwotnej; Wymagania IRiESP - ogólne (2) 2.pracy w automatycznej regulacji wtórnej wg zadawanego zdalnie sygnału sterującego z regulatora centralnego LFC, przy czym w okresie przejściowym, czyli do zakończenia pełnego wdrożenia u wytwórców regulatora centralnego LFC, jednostki wytwórcze przyłączone do KSE, mają obowiązek posiadać zdolność współpracy zarówno z regulatorem centralnym LFC i regulatorem centralnym ARCM; 3.zdalnego zadawania obciążenia bazowego; 4.opanowywania zrzutów mocy do pracy na potrzeby własne (PPW); zgodnie z wymaganiami szczegółowymi, określonymi w pkt

pracy w automatycznej regulacji wtórnej wg zadawanego zdalnie sygnału sterującego z regulatora centralnego LFC, przy czym w okresie przejściowym, czyli do zakończenia pełnego wdrożenia u wytwórców

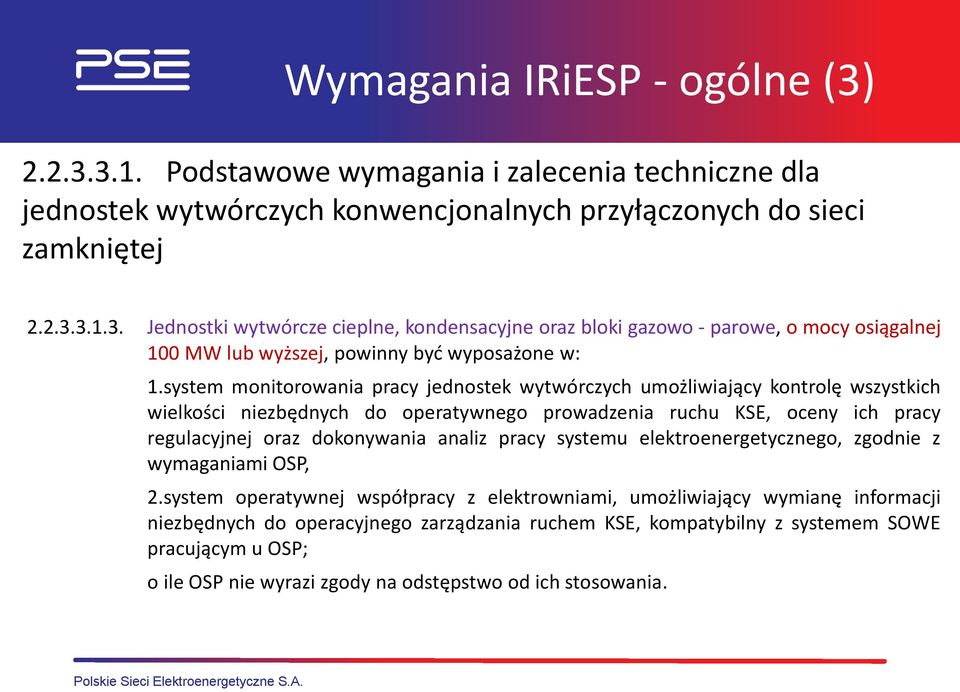

4 Wymagania IRiESP - ogólne (3) Podstawowe wymagania i zalecenia techniczne dla jednostek wytwórczych konwencjonalnych przyłączonych do sieci zamkniętej Jednostki wytwórcze cieplne, kondensacyjne oraz bloki gazowo - parowe, o mocy osiągalnej 100 MW lub wyższej, powinny być wyposażone w: 1.system monitorowania pracy jednostek wytwórczych umożliwiający kontrolę wszystkich wielkości niezbędnych do operatywnego prowadzenia ruchu KSE, oceny ich pracy regulacyjnej oraz dokonywania analiz pracy systemu elektroenergetycznego, zgodnie z wymaganiami OSP, 2.system operatywnej współpracy z elektrowniami, umożliwiający wymianę informacji niezbędnych do operacyjnego zarządzania ruchem KSE, kompatybilny z systemem SOWE pracującym u OSP; o ile OSP nie wyrazi zgody na odstępstwo od ich stosowania.

pracy systemu elektroenergetycznego, zgodnie z wymaganiami OSP, 2.

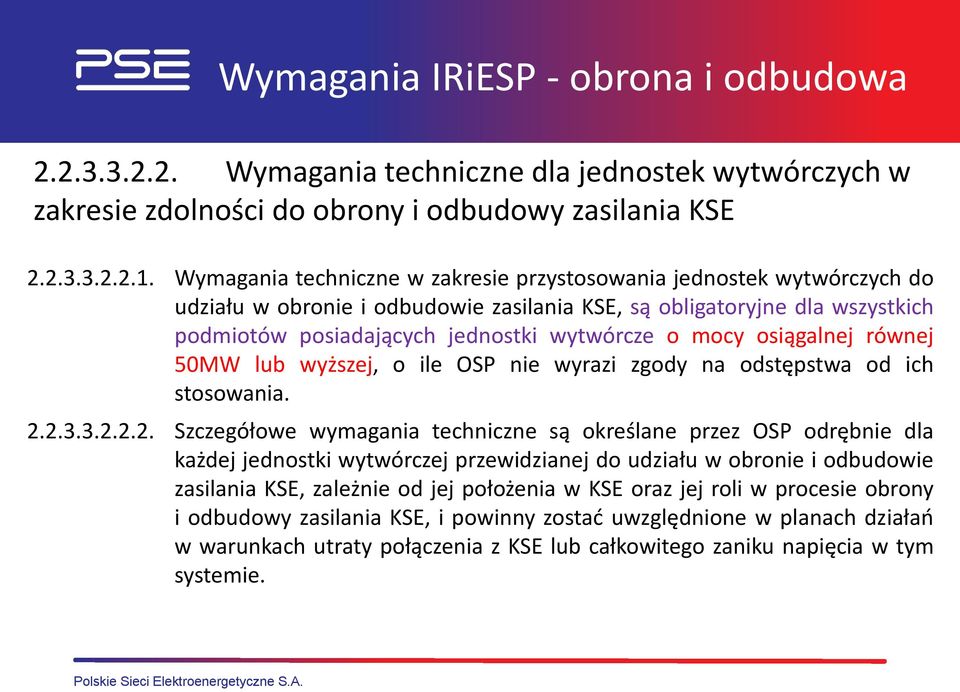

5 Wymagania IRiESP - obrona i odbudowa Wymagania techniczne dla jednostek wytwórczych w zakresie zdolności do obrony i odbudowy zasilania KSE Wymagania techniczne w zakresie przystosowania jednostek wytwórczych do udziału w obronie i odbudowie zasilania KSE, są obligatoryjne dla wszystkich podmiotów posiadających jednostki wytwórcze o mocy osiągalnej równej 50MW lub wyższej, o ile OSP nie wyrazi zgody na odstępstwa od ich stosowania Szczegółowe wymagania techniczne są określane przez OSP odrębnie dla każdej jednostki wytwórczej przewidzianej do udziału w obronie i odbudowie zasilania KSE, zależnie od jej położenia w KSE oraz jej roli w procesie obrony i odbudowy zasilania KSE, i powinny zostać uwzględnione w planach działań w warunkach utraty połączenia z KSE lub całkowitego zaniku napięcia w tym systemie.

osiągalnej równej 50MW lub wyższej, o ile OSP nie wyrazi zgody na odstępstwa od ich stosowania. 2.

6 Dysponowanie mocą jednostek wytwórczych Dysponowanie mocą jednostek wytwórczych przyłączonych do sieci zamkniętej OSP dysponuje centralnie: 1.konwencjonalnymi jednostkami wytwórczymi przyłączonymi do sieci przesyłowej z wyłączeniem jednostek wytwórczych, które ze względów technologicznych, decyzją OSP, zostały zaliczone do JWCK, 2.konwencjonalnymi jednostkami wytwórczymi o mocach osiągalnych 100 MW lub wyższych, przyłączonymi do koordynowanej sieci 110 kv, z wyłączeniem jednostek wytwórczych, które ze względów technologicznych, decyzją OSP, zostały zaliczone do JWCK, 3.innymi jednostkami wytwórczymi niż wymienione w pkt (2), przyłączonymi do koordynowanej sieci 110 kv na podstawie umów zawieranych z właściwym OSD i wytwórcą. Jednostki wytwórcze określone w pkt (1) - (3) zwane są JWCD OSP koordynuje pracę konwencjonalnych jednostek wytwórczych przyłączonych do sieci zamkniętej o mocy osiągalnej 50 MW lub wyższej a nie wymienionych w pkt , zwanych JWCK

konwencjonalnymi jednostkami wytwórczymi o mocach osiągalnych 100 MW lub wyższych, przyłączonymi do koordynowanej sieci 110 kv, z wyłączeniem jednostek wytwórczych, które ze względów

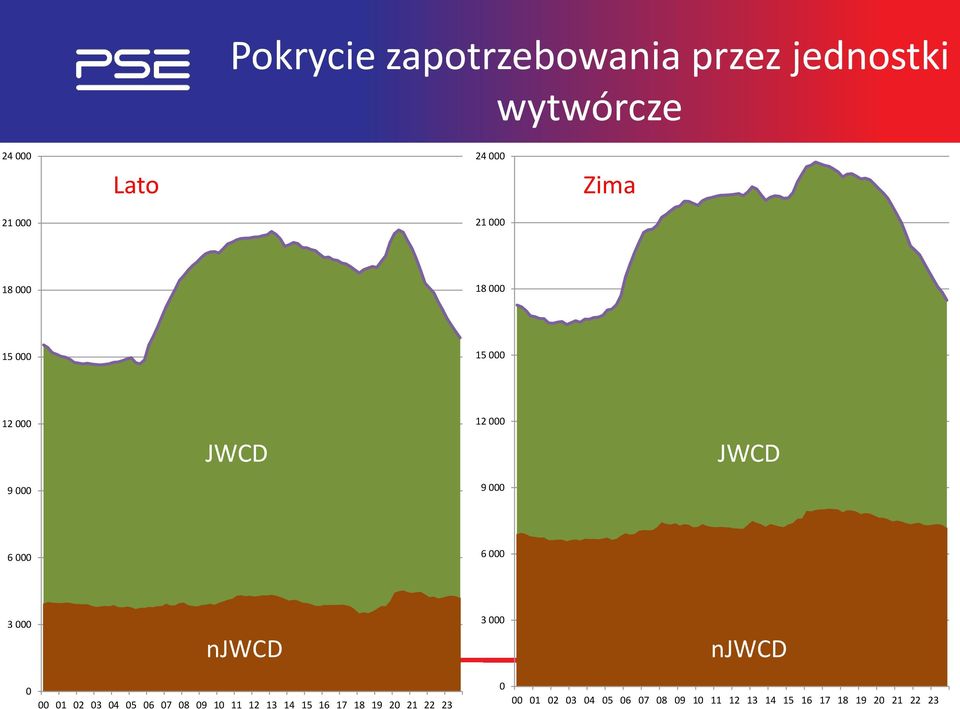

7 Pokrycie zapotrzebowania przez jednostki wytwórcze Lato Zima JWCD JWCD njwcd njwcd

3 000 njwcd 3 000 njwcd 0 0 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17

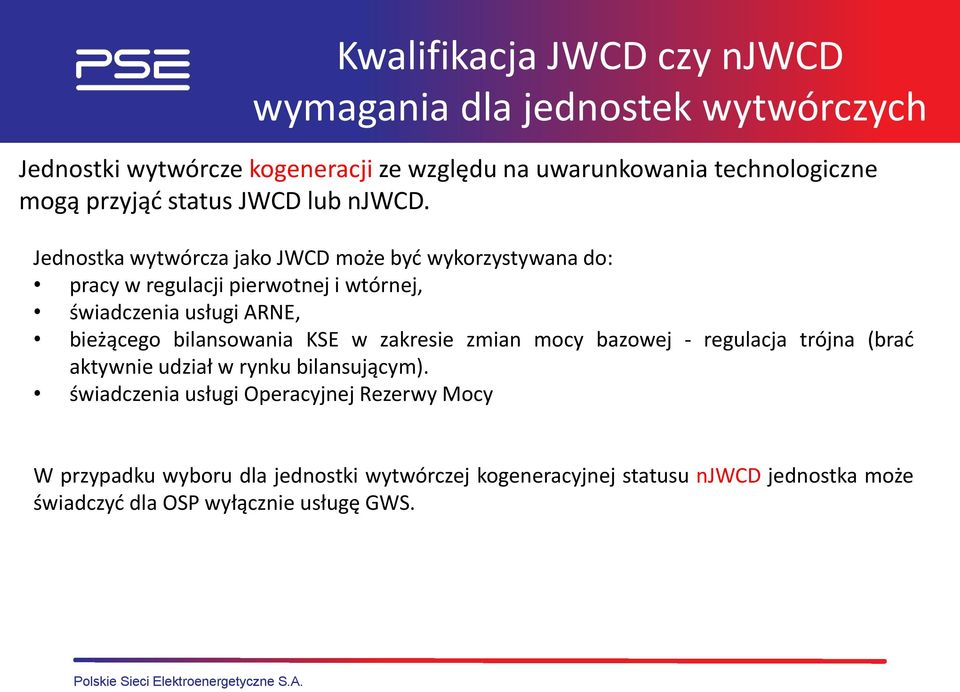

8 Kwalifikacja JWCD czy njwcd wymagania dla jednostek wytwórczych Jednostki wytwórcze kogeneracji ze względu na uwarunkowania technologiczne mogą przyjąć status JWCD lub njwcd. Jednostka wytwórcza jako JWCD może być wykorzystywana do: pracy w regulacji pierwotnej i wtórnej, świadczenia usługi ARNE, bieżącego bilansowania KSE w zakresie zmian mocy bazowej - regulacja trójna (brać aktywnie udział w rynku bilansującym). świadczenia usługi Operacyjnej Rezerwy Mocy W przypadku wyboru dla jednostki wytwórczej kogeneracyjnej statusu njwcd jednostka może świadczyć dla OSP wyłącznie usługę GWS.

Jednostka wytwórcza jako JWCD może być wykorzystywana do: pracy w regulacji pierwotnej i wtórnej, świadczenia usługi ARNE, bieżącego bilansowania

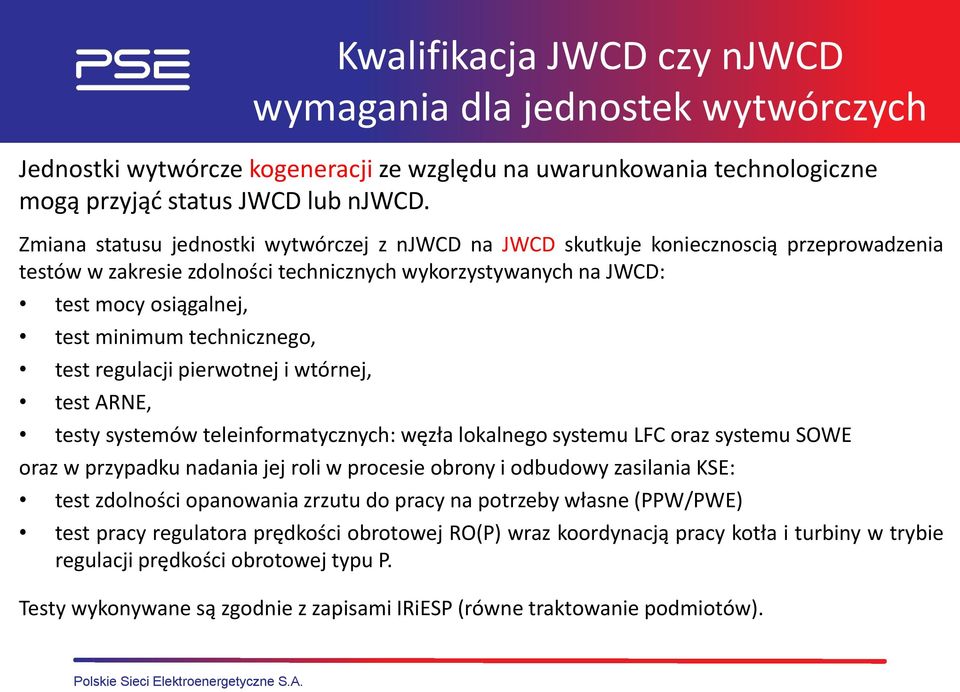

9 Zmiana statusu jednostki wytwórczej z njwcd na JWCD skutkuje koniecznoscią przeprowadzenia testów w zakresie zdolności technicznych wykorzystywanych na JWCD: test mocy osiągalnej, test minimum technicznego, test regulacji pierwotnej i wtórnej, test ARNE, Kwalifikacja JWCD czy njwcd wymagania dla jednostek wytwórczych Jednostki wytwórcze kogeneracji ze względu na uwarunkowania technologiczne mogą przyjąć status JWCD lub njwcd. testy systemów teleinformatycznych: węzła lokalnego systemu LFC oraz systemu SOWE oraz w przypadku nadania jej roli w procesie obrony i odbudowy zasilania KSE: test zdolności opanowania zrzutu do pracy na potrzeby własne (PPW/PWE) test pracy regulatora prędkości obrotowej RO(P) wraz koordynacją pracy kotła i turbiny w trybie regulacji prędkości obrotowej typu P. Testy wykonywane są zgodnie z zapisami IRiESP (równe traktowanie podmiotów).

technologiczne mogą przyjąć status JWCD lub njwcd.

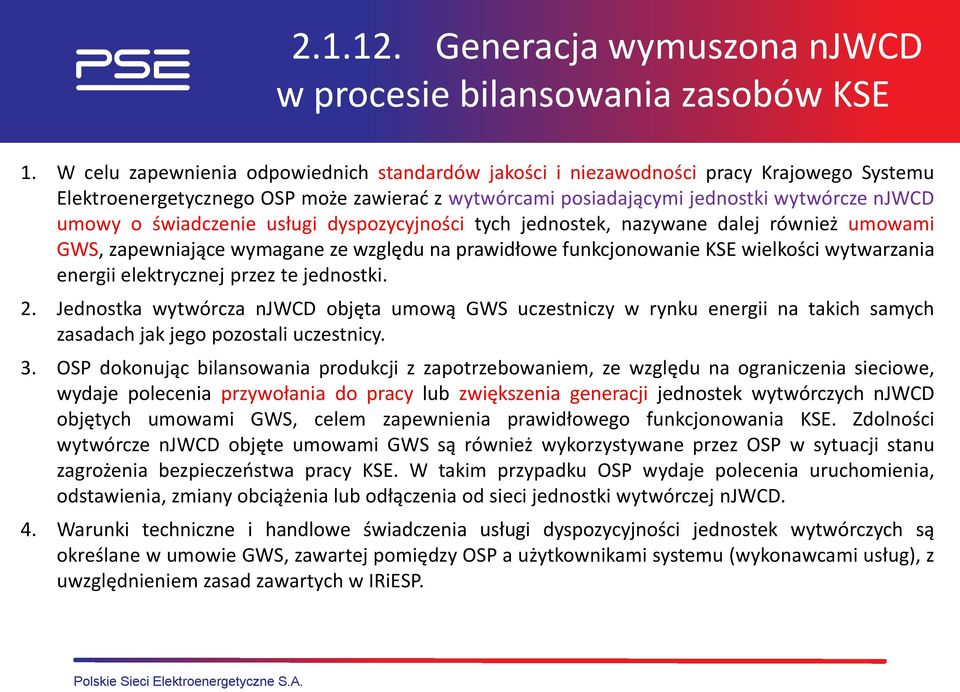

10 Generacja wymuszona njwcd w procesie bilansowania zasobów KSE 1. W celu zapewnienia odpowiednich standardów jakości i niezawodności pracy Krajowego Systemu Elektroenergetycznego OSP może zawierać z wytwórcami posiadającymi jednostki wytwórcze njwcd umowy o świadczenie usługi dyspozycyjności tych jednostek, nazywane dalej również umowami GWS, zapewniające wymagane ze względu na prawidłowe funkcjonowanie KSE wielkości wytwarzania energii elektrycznej przez te jednostki. 2. Jednostka wytwórcza njwcd objęta umową GWS uczestniczy w rynku energii na takich samych zasadach jak jego pozostali uczestnicy. 3. OSP dokonując bilansowania produkcji z zapotrzebowaniem, ze względu na ograniczenia sieciowe, wydaje polecenia przywołania do pracy lub zwiększenia generacji jednostek wytwórczych njwcd objętych umowami GWS, celem zapewnienia prawidłowego funkcjonowania KSE. Zdolności wytwórcze njwcd objęte umowami GWS są również wykorzystywane przez OSP w sytuacji stanu zagrożenia bezpieczeństwa pracy KSE. W takim przypadku OSP wydaje polecenia uruchomienia, odstawienia, zmiany obciążenia lub odłączenia od sieci jednostki wytwórczej njwcd. 4. Warunki techniczne i handlowe świadczenia usługi dyspozycyjności jednostek wytwórczych są określane w umowie GWS, zawartej pomiędzy OSP a użytkownikami systemu (wykonawcami usług), z uwzględnieniem zasad zawartych w IRiESP.

świadczenie usługi dyspozycyjności tych jednostek, nazywane dalej również umowami GWS, zapewniające wymagane ze względu na prawidłowe funkcjonowanie KSE wielkości wytwarzania energii elektrycznej

11 Pokrycie zapotrzebowania przez jednostki wytwórcze Lato Zima JWCD JWCD njwcd njwcd

12 1. Dane podmiotu występującego o zmianę statusu 2. Dane identyfikacyjne obiektu Nazwa elektrowni/elektrociepłowni; Kod/nr jednostki wytwórczej; Miejsce przyłączenia w sieci: Parametry mocowe jednostki wytwórczej: Moc zainstalowana elektryczna:... MWe; Moc osiągalna elektryczna:... MWe; Moc maksymalna elektryczna w skojarzeniu:... MWe; Moc zainstalowana cieplna:... MWt; Moc osiągalna cieplna :... MWt; Minimum techniczne:... MWe; Minimalne obciążenie elektryczne wymagane dla pokrycia zapotrzebowania na ciepło/parę technologiczną:... MWe, okres trwania ograniczenia:. Zdolności regulacyjne: Zdolność do regulacji pierwotnej: tak/nie, Zdolność do regulacji wtórnej: tak/nie, 3. Opis technologii wytwarzania 4. Wniosek Kwalifikacja JWCD czy njwcd Procedura zmiany statusu (1/2) Wniosek o zmianę statusu JWCD/nJWCD. zakres regulacji: ±... MW zakres regulacji: ±... MW Niniejszym, na podstawie pkt IRiESP wnosimy o zmianę nadanego przez OSP, statusu jednostki wytwórczej wymienionej w pkt 2: Status obecny:.... Status wnioskowany:.

.. MWe; Moc osiągalna elektryczna:... MWe; Moc maksymalna elektryczna w skojarzeniu:... MWe; Moc zainstalowana cieplna:... MWt; Moc osiągalna cieplna :... MWt; Minimum techniczne:.

13 5. Uzasadnienie a. Przesłanki uzasadniające zmianę statusu:... b. Opis względów technologicznych, o których mowa w pkt IRiESP ograniczających możliwość centralnego dysponowania mocą jednostki wytwórczej wymienionej w pkt 1, przez OSP: ( wypełnić wyłącznie w przypadku wniosku zmiany statusu z JWCD na njwcd ) 6. Dane osoby kontaktowej... Załączniki do wniosku Kwalifikacja JWCD czy njwcd Procedura zmiany statusu (2/2) Wniosek o zmianę statusu JWCD/nJWCD. Załącznik nr 1 Charakterystyka pracy skojarzonej (wypełniać opcjonalnie, jeśli występuje) Zainstalowane moce produkcyjne przy pracy w skojarzeniu: Maksymalna moc cieplna w skojarzeniu P CSkmax. MW t ; Maksymalna moc elektryczna przy maksymalnej mocy cieplnej P ElKor_cmax (przeliczona na moc cieplną potrzebną do jej wytworzenia). MW e MW t Plany produkcji/produkcja energii elektrycznej i ciepła na/z okres 5 lat Załącznik nr 2 Charakterystyka mocy elektrycznej w funkcji ciepła technologicznego (wypełniać opcjonalnie, jeśli występuje) Charakterystyka mocy elektrycznej w funkcji ciepła technologicznego (z zaznaczeniem wartości maksymalnego i minimalnego ograniczenia mocy elektrycznej ze względu na produkcję ciepła) (wypełniać opcjonalnie, jeśli występuje)

------- ) 6. Dane osoby kontaktowej... Załączniki do wniosku Kwalifikacja JWCD czy njwcd Procedura zmiany statusu (2/2) Wniosek o zmianę statusu JWCD/nJWCD.

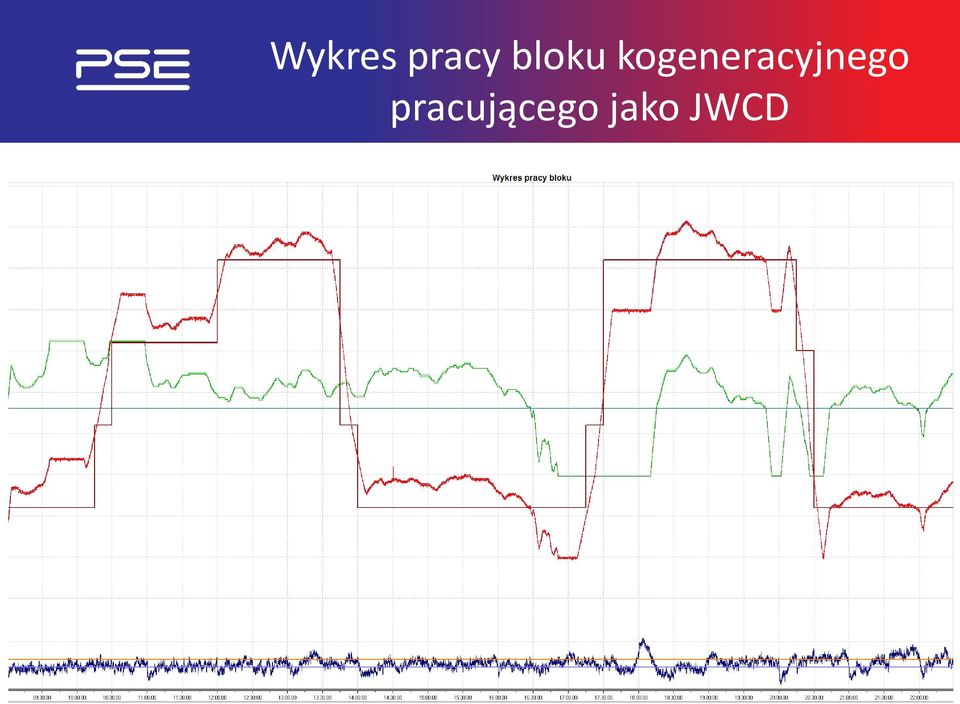

14 Wykres pracy bloku kogeneracyjnego pracującego jako JWCD

15 Wykres pracy bloku kogeneracyjnego pracującego jako JWCD

16 Dziękuję za uwagę
