Sterowanie mocą i energią na rynku energii elektrycznej w osłonie kontrolnej OK4 +

Transkrypt

1 Politechnika Śląska Centrum Energetyki Prosumenckiej Wydział Elektryczny Konwersatorium Inteligentna Energetyka Temat przewodni: Regulacja i bilansowanie w osłonach kontrolnych na mono rynku energii elektrycznej OZE Sterowanie mocą i energią na rynku energii elektrycznej w osłonie kontrolnej + dr inż. Jarosław Michalak dr inż. Krzysztof Bodzek Gliwice, 24 kwietnia

2 Struktura sterowania w obszarze mocy 2 dr inż. Jarosław Michalak

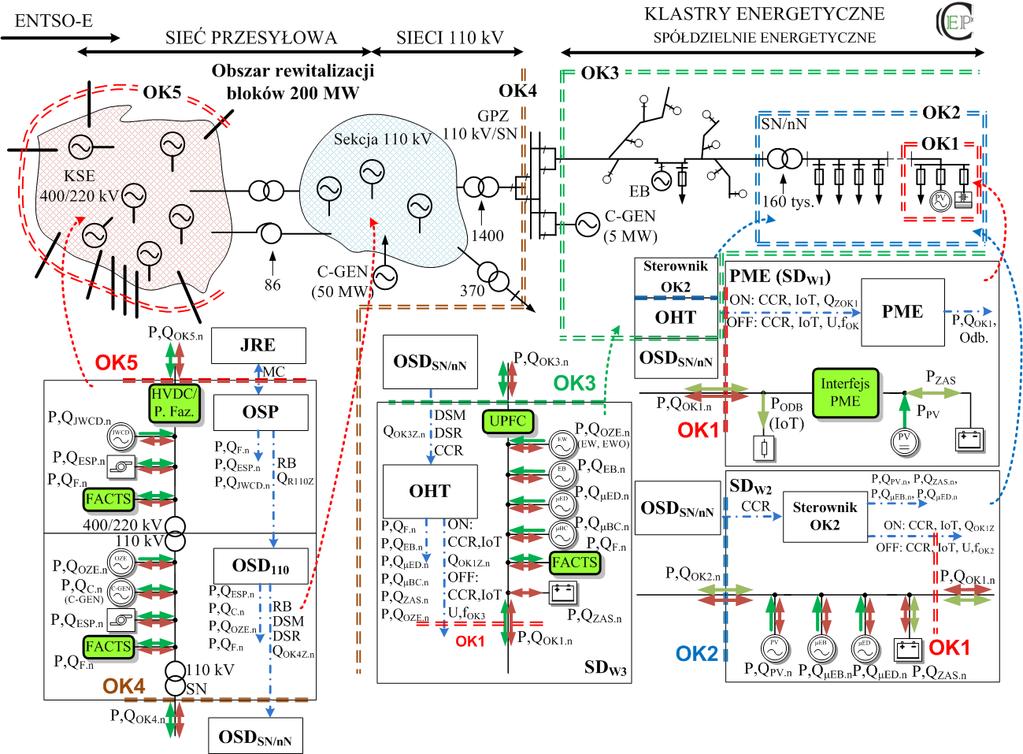

3 ENTSO-E KSE 400/220 kv P JWCD P OZE P OK5 JWCD OK5 400/220 kv 110 kv OZE SN SIEĆ PRZESYŁOWA Struktura sterowania w obszarze energii Obszar rewitalizacji bloków 200 MW P JWCD.n P OSD110 E,P C.n E,P.n 86 JRE MC OSP OSD 110 Sekcja 110 kv (50 MW) SIECI 110 kv IoT GPZ 110 kv/sn E E.n.n E E.n EW EB EWO mbc P EW P EB P EWO P P mbc EB (5 MW) SD W3 KLASTRY ENERGETYCZNE SPÓŁDZIELNIE ENERGETYCZNE E E SD W2 SN/nN 160 tys. (SD W1 ), IoT E E P ODB (IoT) P Interfejs meb P meb P = 3 dr inż. Krzysztof Bodzek P P, P ODB, IoT E.n.n E,P.n

4 Osłona kontrolna (SD W1 ) E, IoT E P ODB (IoT) Interfejs = P, P ODB P Typ Przyłączenie Możliwości Wymagania Warstwa sprzętowa konsument świadomy konsument (prosument) prosument z OZE prosument z OZE i AKU *opcja,,,, (),,,, () - pobór energii - brak - pobór energii - sterowanie mocą - pobór /produkcja energii - sterowanie mocą* -pobór /produkcja energii - sterowanie mocą* - wirtualny magazyn* - sterowane odbiorniki -źródła OZE - sterowane odbiorniki i/lub interfejs * -- źródła OZE - sterowane odbiorniki i/lub interfejs * - akumulator - zabezpieczenie przedlicznikowe - programowalny strażnik mocy -programowalny strażnik mocy z inwerterem fotowoltaicznym i/lub - interfejs - programowalny strażnik mocy z inwerterem fotowoltaicznym i/lub - interfejs Sygnały sterujące - brak - - IoT - * -IoT* -Q Z -U,f Z (off-grid) - * -IoT* -Q Z -U,f Z (off-grid) 4

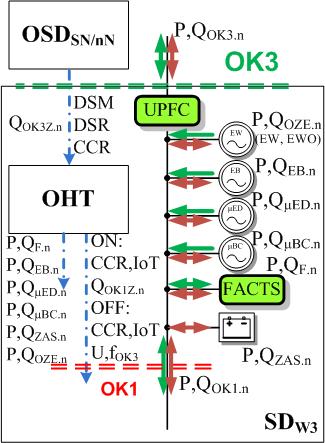

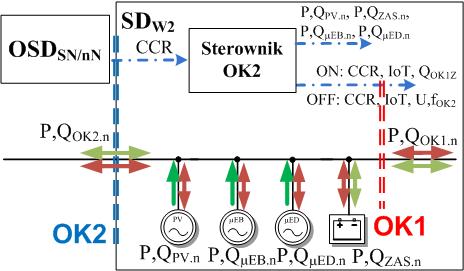

5 Osłona kontrolna / E IoT E E SD W2 E.n.n E EW EB EWO mbc P EW P EB P EWO P, IoT PE.n mbc.n E,P.n P E.n meb P meb P SD W3 Funkcje rozliczenia ( ), utrzymanie sieci SN/nN 5

6 Osłona kontrolna / Uczestnik Osłona Funkcje Wymagania Źródła OZE (z produkcją wymuszoną), -produkcja energii -regulacja pierwotna (ograniczanie produkowanej mocy czynnej) -źródła OZE -przekształtniki energoelektroniczne* Sygnały sterujące - P MAX OZE - Q OZE Źródła bilansujące, - produkcja energii - bilansowanie mocy - regulacja pierwotna - źródła OZE z zasobnikiem (biogazownia) - źródła oparte o silniki Diesla - bloki Combi (tylko ) - P B - Q B - Zasobniki - bilansowanie energii - bilansowanie mocy - regulacja pierwotna -zasobniki energii -przekształtniki energoelektroniczne - P ZAS, E ZAS - Q ZAS - Urządzenia FACTS, -regulacja pierwotna - zasobniki regulacyjne - przekształtniki energoelektroniczne -P F - Q F, - pobór energii - produkcja energii* - sterowanie mocą* - wirtualny magazyn* - interfejs * - P - E * - Q * - * - IoT* *opcja 6
