1 Załącznik 1 do Umowy nr UPE/WEC/.../2006 o świadczenie usług przesyłania energii elektrycznej zawartej pomiędzy iem a PSE-Operator S.A. i PSE SA WARUNKI TECHNICZNO-RUCHOWE

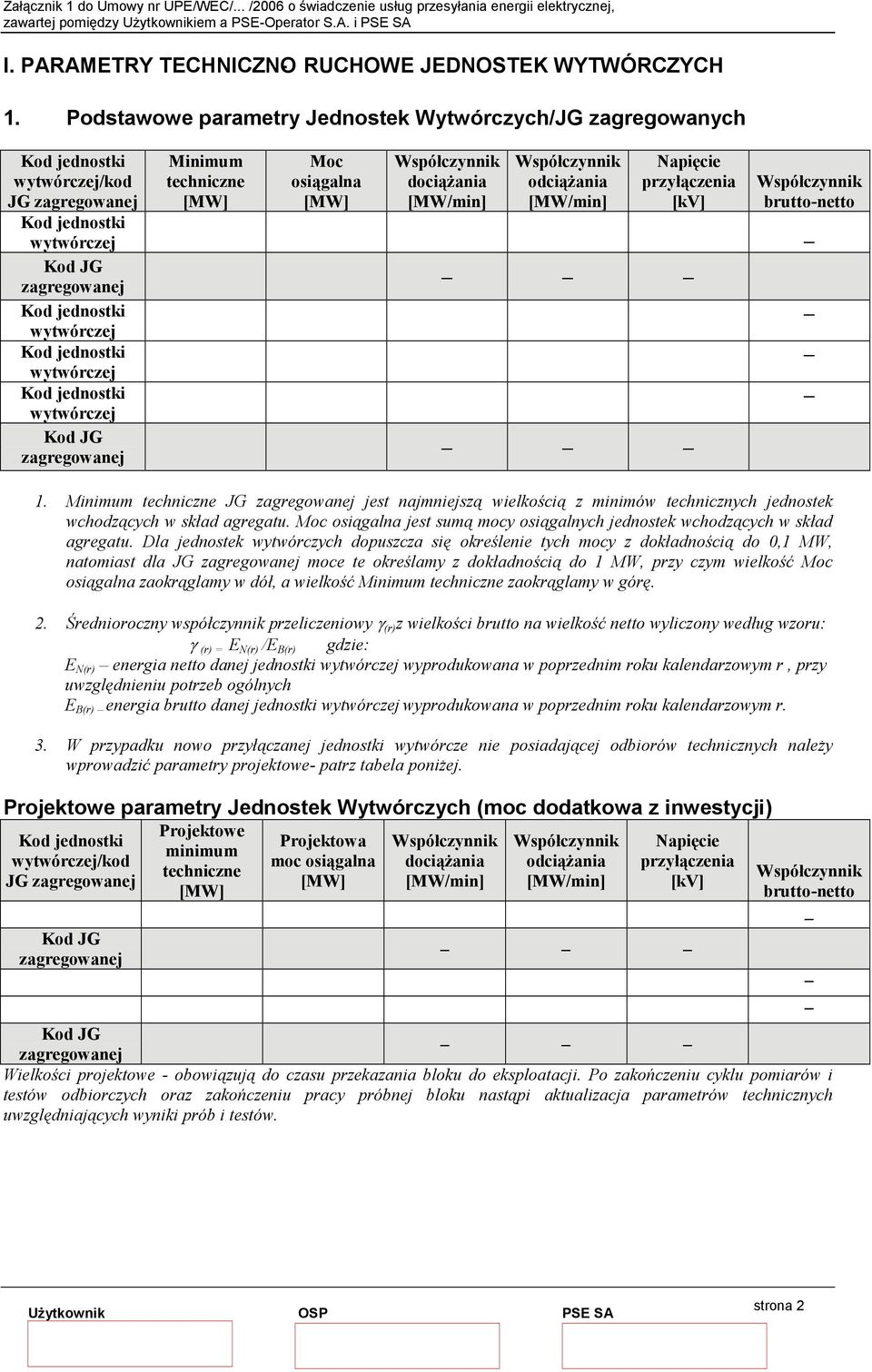

2 zawartej pomiędzy iem a PSE-Operator S.A. i PSE SA I. PARAMETRY TECHNICZNO- RUCHOWE JEDNOSTEK WYTWÓRCZYCH 1. Podstawowe parametry Jednostek Wytwórczych/JG zagregowanych wytwórczej/kod JG Minimum techniczne Moc osiągalna dociążania odciążania Napięcie przyłączenia [kv] brutto-netto wytwórczej wytwórczej wytwórczej wytwórczej 1. Minimum techniczne JG jest najmniejszą wielkością z minimów technicznych jednostek wchodzących w skład agregatu. Moc osiągalna jest sumą mocy osiągalnych jednostek wchodzących w skład agregatu. Dla jednostek wytwórczych dopuszcza się określenie tych mocy z dokładnością do 0,1 MW, natomiast dla JG moce te określamy z dokładnością do 1 MW, przy czym wielkość Moc osiągalna zaokrąglamy w dół, a wielkość Minimum techniczne zaokrąglamy w górę. 2. Średnioroczny współczynnik przeliczeniowy γ (r) z wielkości brutto na wielkość netto wyliczony według wzoru: γ (r) = E N(r) /E B(r) gdzie: E N(r) energia netto danej jednostki wytwórczej wyprodukowana w poprzednim roku kalendarzowym r, przy uwzględnieniu potrzeb ogólnych E B(r) energia brutto danej jednostki wytwórczej wyprodukowana w poprzednim roku kalendarzowym r. 3. W przypadku nowo przyłączanej jednostki wytwórcze nie posiadającej odbiorów technicznych należy wprowadzić parametry projektowe- patrz tabela poniżej. Projektowe parametry Jednostek Wytwórczych (moc dodatkowa z inwestycji) wytwórczej/kod JG Projektowe minimum techniczne Projektowa moc osiągalna dociążania odciążania Napięcie przyłączenia [kv] brutto-netto Wielkości projektowe - obowiązują do czasu przekazania bloku do eksploatacji. Po zakończeniu cyklu pomiarów i testów odbiorczych oraz zakończeniu pracy próbnej bloku nastąpi aktualizacja parametrów technicznych uwzględniających wyniki prób i testów. OSP PSE SA strona 2

wytwórczej wytwórczej 1. Minimum techniczne JG jest najmniejszą wielkością z minimów technicznych jednostek wchodzących w skład agregatu.

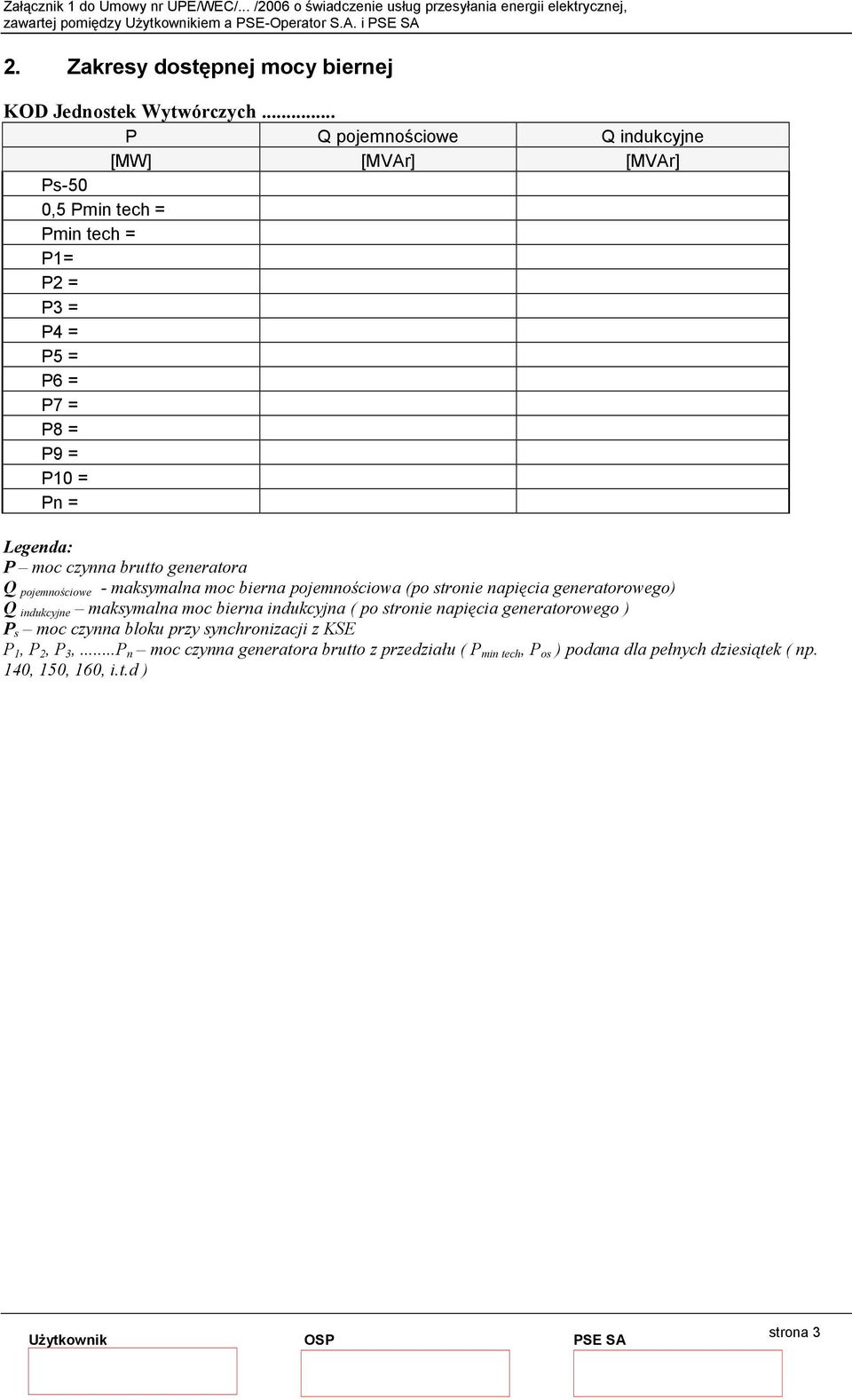

3 zawartej pomiędzy iem a PSE-Operator S.A. i PSE SA 2. Zakresy dostępnej mocy biernej KOD Jednostek Wytwórczych... P Q pojemnościowe Q indukcyjne [MVAr] [MVAr] Ps-50 0,5 Pmin tech = Pmin tech = P1= P2 = P3 = P4 = P5 = P6 = P7 = P8 = P9 = P10 = Pn = Legenda: P moc czynna brutto generatora Q pojemnościowe - maksymalna moc bierna pojemnościowa (po stronie napięcia generatorowego) Q indukcyjne maksymalna moc bierna indukcyjna ( po stronie napięcia generatorowego ) P s moc czynna bloku przy synchronizacji z KSE P 1, P 2, P 3,...P n moc czynna generatora brutto z przedziału ( P min tech, P os ) podana dla pełnych dziesiątek ( np. 140, 150, 160, i.t.d ) OSP PSE SA strona 3

generatora Q pojemnościowe - maksymalna moc bierna pojemnościowa (po stronie napięcia generatorowego) Q indukcyjne maksymalna moc bierna indukcyjna ( po stronie

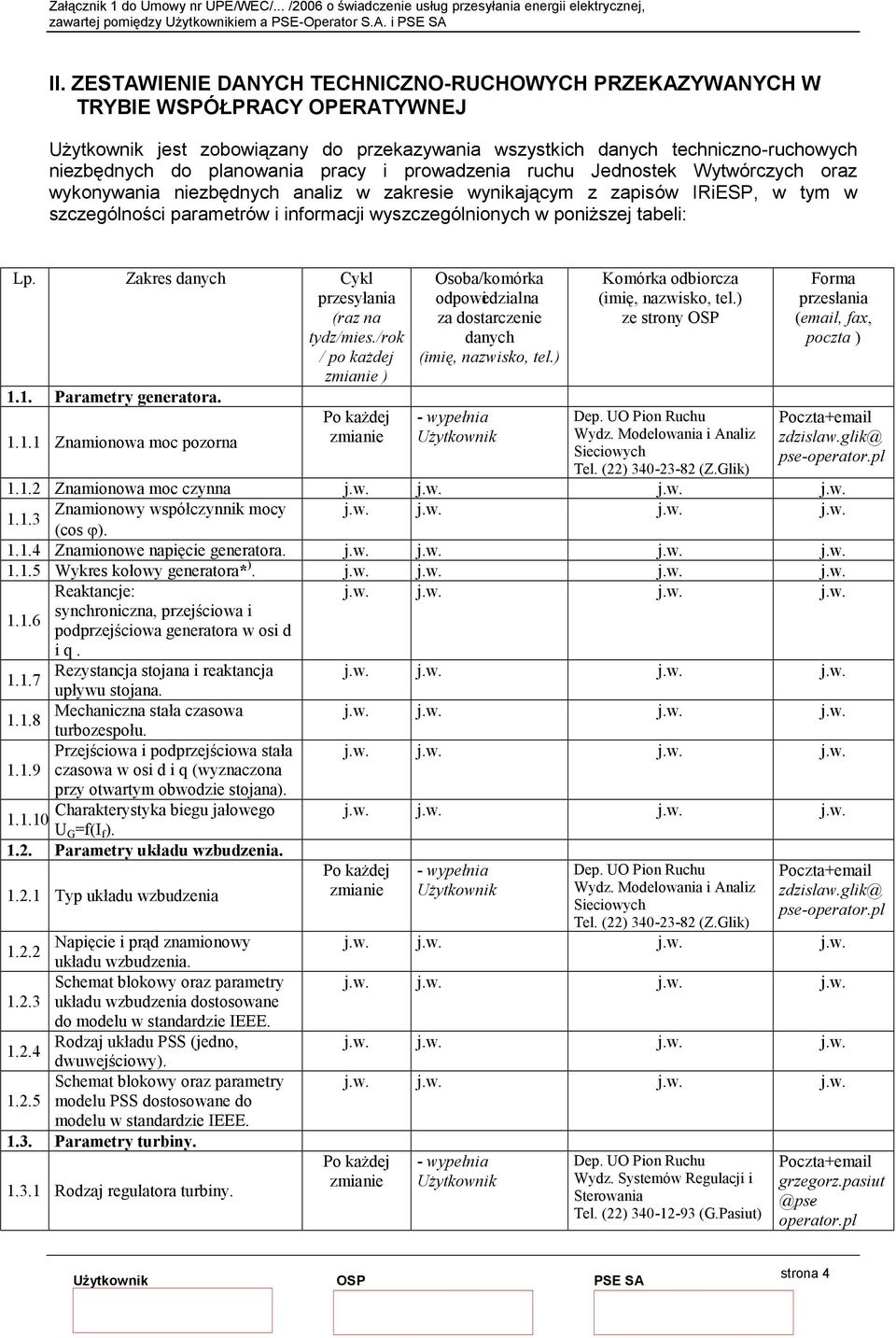

4 zawartej pomiędzy iem a PSE-Operator S.A. i PSE SA II. ZESTAWIENIE DANYCH TECHNICZNO-RUCHOWYCH PRZEKAZYWANYCH W TRYBIE WSPÓŁPRACY OPERATYWNEJ jest zobowiązany do przekazywania wszystkich danych techniczno-ruchowych niezbędnych do planowania pracy i prowadzenia ruchu Jednostek Wytwórczych oraz wykonywania niezbędnych analiz w zakresie wynikającym z zapisów IRiESP, w tym w szczególności parametrów i informacji wyszczególnionych w poniższej tabeli: Lp. Zakres danych Cykl przesyłania (raz na tydz/mies./rok / po każdej ) 1.1. Parametry generatora Znamionowa moc pozorna Osoba/komórka odpowiedzialna za dostarczenie danych (imię, nazwisko, tel.) Komórka odbiorcza (imię, nazwisko, tel.) ze strony OSP Forma przesłania ( , fax, poczta ) Znamionowa moc czynna Znamionowy współczynnik mocy (cos ϕ) Znamionowe napięcie generatora Wykres kołowy generatora* ) Reaktancje: synchroniczna, przejściowa i podprzejściowa generatora w osi d i q Rezystancja stojana i reaktancja upływu stojana. Mechaniczna stała czasowa turbozespołu. Przejściowa i podprzejściowa stała czasowa w osi d i q (wyznaczona przy otwartym obwodzie stojana). Charakterystyka biegu jałowego U G =f(i f ) Parametry układu wzbudzenia Typ układu wzbudzenia Napięcie i prąd znamionowy układu wzbudzenia. Schemat blokowy oraz parametry układu wzbudzenia dostosowane do modelu w standardzie IEEE. Rodzaj układu PSS (jedno, dwuwejściowy). Schemat blokowy oraz parametry modelu PSS dostosowane do modelu w standardzie IEEE Parametry turbiny Rodzaj regulatora turbiny. OSP PSE SA strona 4

prowadzenia ruchu Jednostek Wytwórczych oraz wykonywania niezbędnych analiz w zakresie wynikającym z zapisów IRiESP, w tym w szczególności parametrów i informacji wyszczególnionych w poniższej

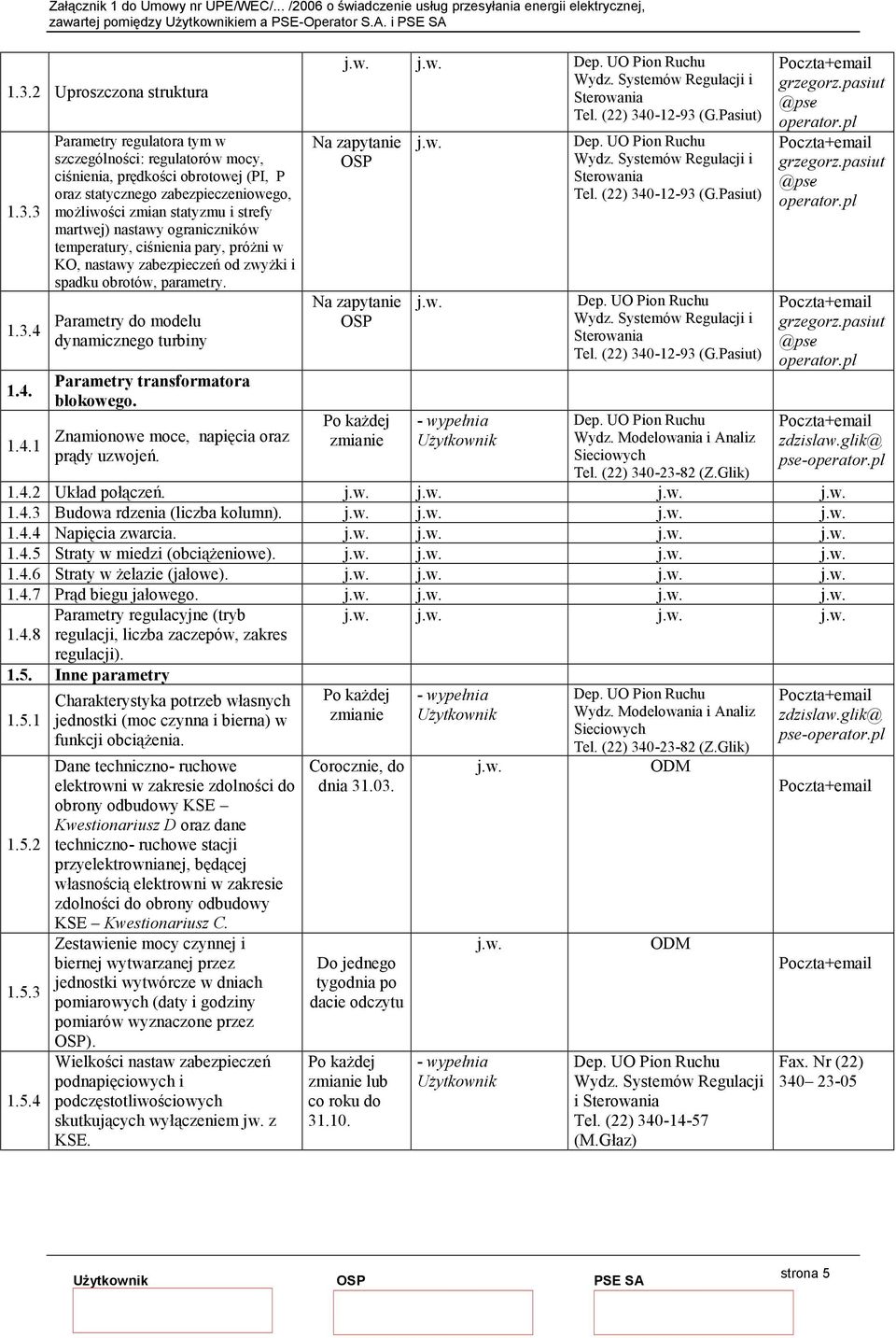

5 zawartej pomiędzy iem a PSE-Operator S.A. i PSE SA Uproszczona struktura Parametry regulatora tym w szczególności: regulatorów mocy, ciśnienia, prędkości obrotowej (PI, P oraz statycznego zabezpieczeniowego, możliwości zmian statyzmu i strefy martwej) nastawy ograniczników temperatury, ciśnienia pary, próżni w KO, nastawy zabezpieczeń od zwyżki i spadku obrotów, parametry. Parametry do modelu dynamicznego turbiny Parametry transformatora blokowego. Znamionowe moce, napięcia oraz prądy uzwojeń. j.w. j.w. Na zapytanie OSP Na zapytanie OSP j.w. j.w Układ połączeń Budowa rdzenia (liczba kolumn) Napięcia zwarcia Straty w miedzi (obciążeniowe) Straty w żelazie (jałowe) Prąd biegu jałowego Parametry regulacyjne (tryb regulacji, liczba zaczepów, zakres regulacji) Inne parametry Charakterystyka potrzeb własnych jednostki (moc czynna i bierna) w funkcji obciążenia. Dane techniczno- ruchowe elektrowni w zakresie zdolności do obrony odbudowy KSE Kwestionariusz D oraz dane techniczno- ruchowe stacji przyelektrownianej, będącej własnością elektrowni w zakresie zdolności do obrony odbudowy KSE Kwestionariusz C. Zestawienie mocy czynnej i biernej wytwarzanej przez jednostki wytwórcze w dniach pomiarowych (daty i godziny pomiarów wyznaczone przez OSP). Wielkości nastaw zabezpieczeń podnapięciowych i podczęstotliwościowych skutkujących wyłączeniem jw. z KSE. Corocznie, do dnia Do jednego tygodnia po dacie odczytu lub co roku do j.w. j.w. ODM ODM Wydz. Systemów Regulacji i Tel. (22) (M.Głaz) Fax. Nr (22) OSP PSE SA strona 5

ograniczników temperatury, ciśnienia pary, próżni w KO, nastawy zabezpieczeń od zwyżki i spadku obrotów, parametry. Parametry do modelu dynamicznego turbiny Parametry transformatora blokowego.

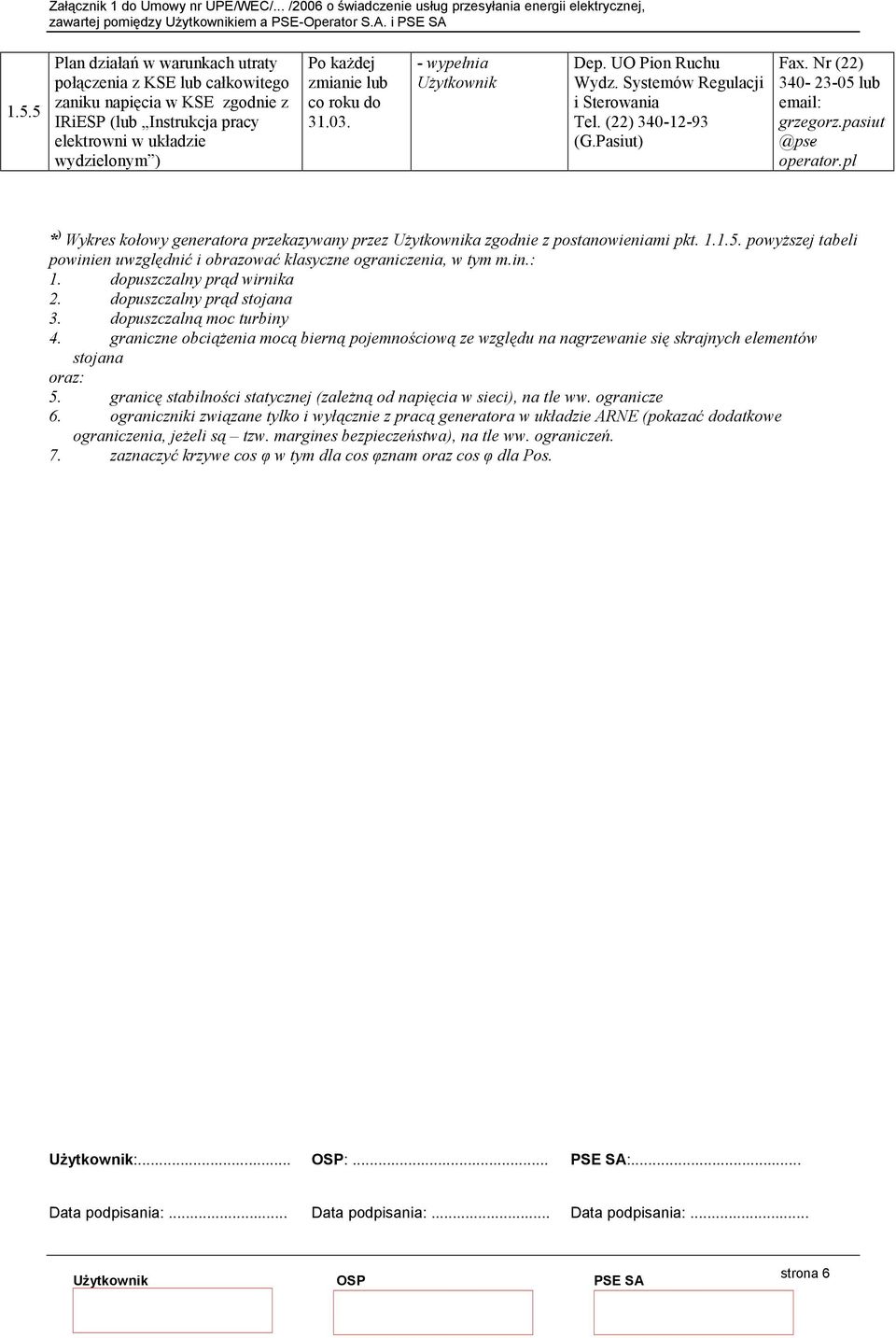

6 zawartej pomiędzy iem a PSE-Operator S.A. i PSE SA Plan działań w warunkach utraty połączenia z KSE lub całkowitego zaniku napięcia w KSE zgodnie z IRiESP (lub Instrukcja pracy elektrowni w układzie wydzielonym ) lub co roku do Wydz. Systemów Regulacji i Tel. (22) (G.Pasiut) Fax. Nr (22) lub * ) Wykres kołowy generatora przekazywany przez a zgodnie z postanowieniami pkt powyższej tabeli powinien uwzględnić i obrazować klasyczne ograniczenia, w tym m.in.: 1. dopuszczalny prąd wirnika 2. dopuszczalny prąd stojana 3. dopuszczalną moc turbiny 4. graniczne obciążenia mocą bierną pojemnościową ze względu na nagrzewanie się skrajnych elementów stojana oraz: 5. granicę stabilności statycznej (zależną od napięcia w sieci), na tle ww. ogranicze 6. ograniczniki związane tylko i wyłącznie z pracą generatora w układzie ARNE (pokazać dodatkowe ograniczenia, jeżeli są tzw. margines bezpieczeństwa), na tle ww. ograniczeń. 7. zaznaczyć krzywe cos φ w tym dla cos φznam oraz cos φ dla Pos. :... OSP:... PSE SA:... Data podpisania:... Data podpisania:... Data podpisania:... OSP PSE SA strona 6

Systemów Regulacji i Tel. (22) 340-12-93 (G.Pasiut) Fax. Nr (22) 340-23-05 lub email: * ) Wykres kołowy generatora przekazywany przez a zgodnie z postanowieniami pkt. 1.1.5. powyższej tabeli powinien uwzględnić i obrazować klasyczne ograniczenia, w tym m.
