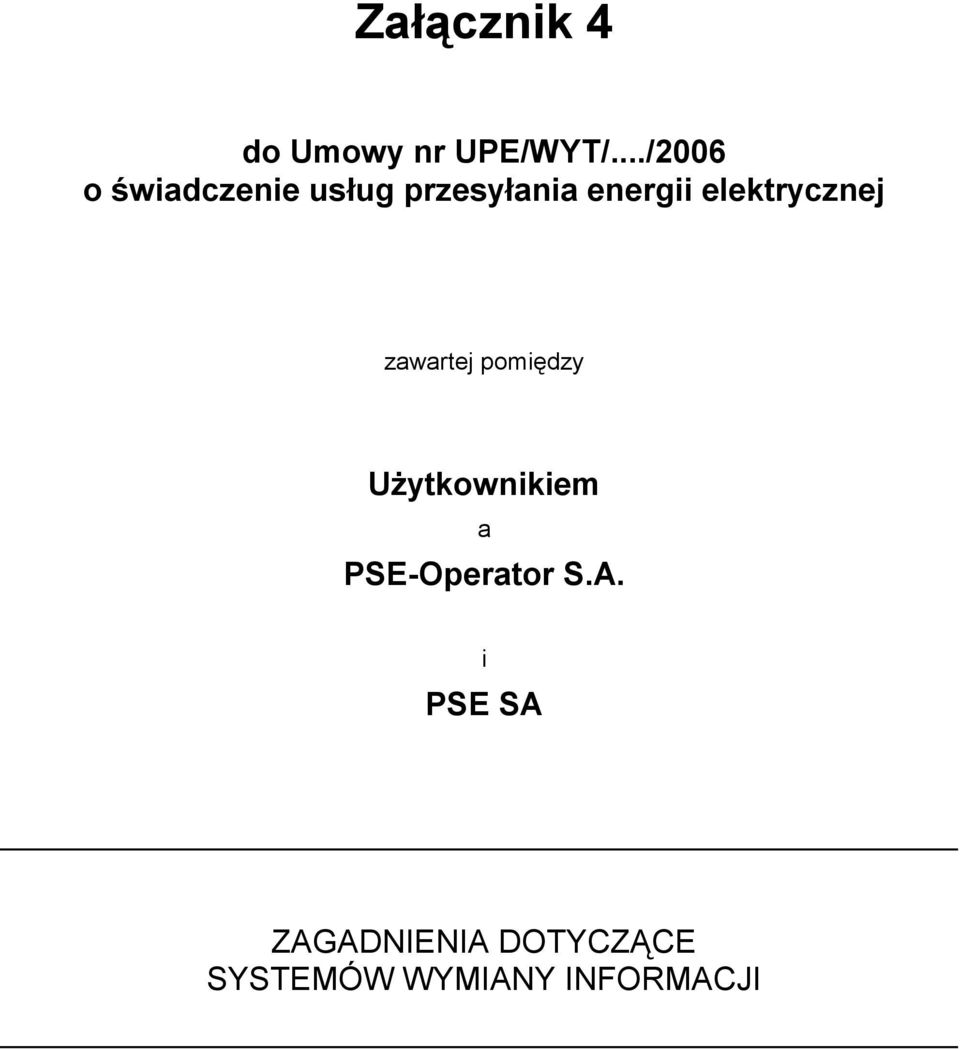

1 Załącznik 4 do Umowy nr UPE/WYT/.../2006 o świadczenie usług przesyłania energii elektrycznej zawartej pomiędzy Użytkownikiem a PSE-Operator S.A. i PSE SA ZAGADNIENIA DOTYCZĄCE SYSTEMÓW WYMIANY INFORMACJI

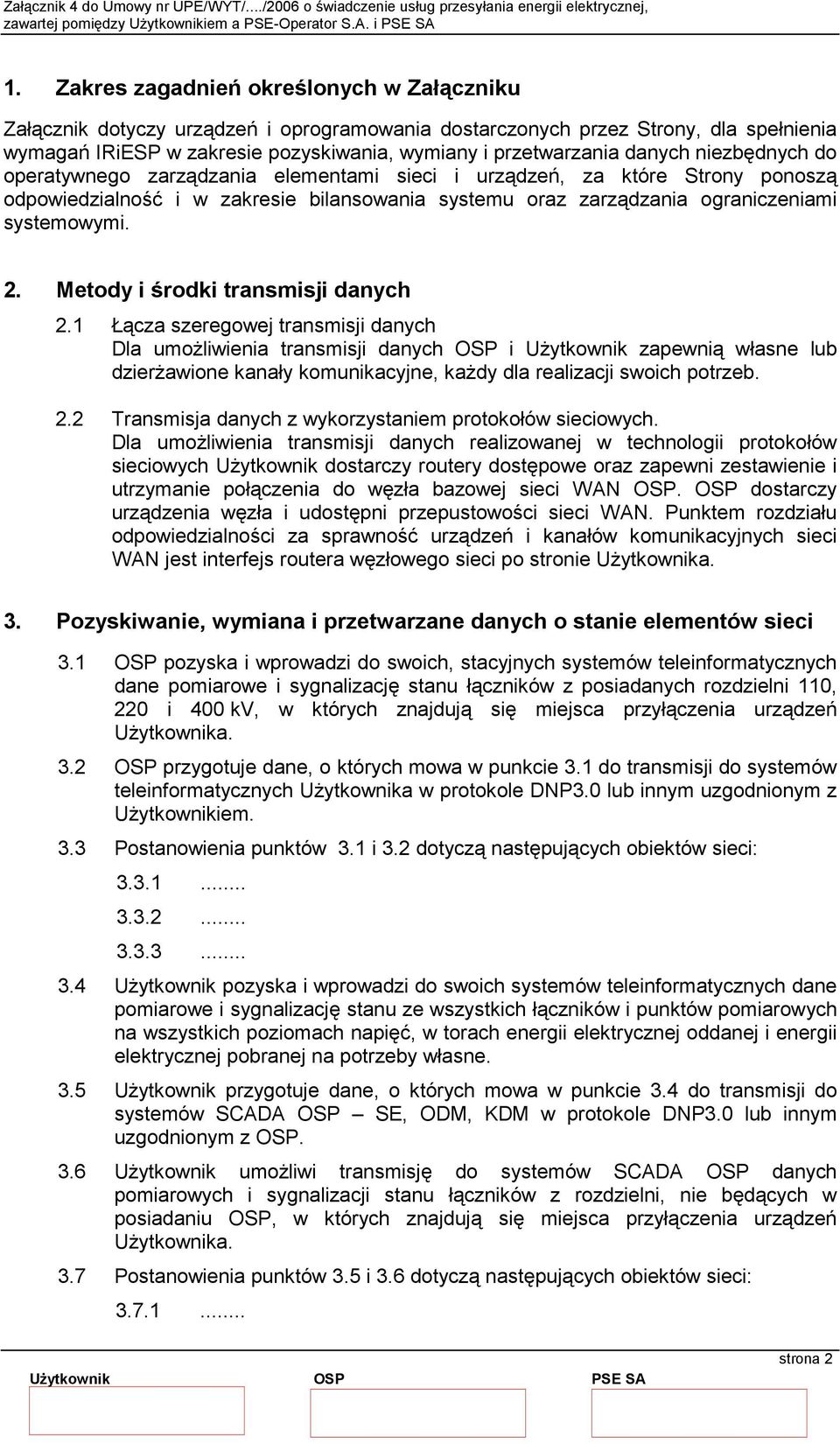

2 1. Zakres zagadnień określonych w Załączniku Załącznik dotyczy urządzeń i oprogramowania dostarczonych przez Strony, dla spełnienia wymagań IRiESP w zakresie pozyskiwania, wymiany i przetwarzania danych niezbędnych do operatywnego zarządzania elementami sieci i urządzeń, za które Strony ponoszą odpowiedzialność i w zakresie bilansowania systemu oraz zarządzania ograniczeniami systemowymi. 2. Metody i środki transmisji danych 2.1 Łącza szeregowej transmisji danych Dla umożliwienia transmisji danych OSP i Użytkownik zapewnią własne lub dzierżawione kanały komunikacyjne, każdy dla realizacji swoich potrzeb. 2.2 Transmisja danych z wykorzystaniem protokołów sieciowych. Dla umożliwienia transmisji danych realizowanej w technologii protokołów sieciowych Użytkownik dostarczy routery dostępowe oraz zapewni zestawienie i utrzymanie połączenia do węzła bazowej sieci WAN OSP. OSP dostarczy urządzenia węzła i udostępni przepustowości sieci WAN. Punktem rozdziału odpowiedzialności za sprawność urządzeń i kanałów komunikacyjnych sieci WAN jest interfejs routera węzłowego sieci po stronie Użytkownika. 3. Pozyskiwanie, wymiana i przetwarzane danych o stanie elementów sieci 3.1 OSP pozyska i wprowadzi do swoich, stacyjnych systemów teleinformatycznych dane pomiarowe i sygnalizację stanu łączników z posiadanych rozdzielni 110, 220 i 400 kv, w których znajdują się miejsca przyłączenia urządzeń Użytkownika. 3.2 OSP przygotuje dane, o których mowa w punkcie 3.1 do transmisji do systemów teleinformatycznych Użytkownika w protokole DNP3.0 lub innym uzgodnionym z Użytkownikiem. 3.3 Postanowienia punktów 3.1 i 3.2 dotyczą następujących obiektów sieci: Użytkownik pozyska i wprowadzi do swoich systemów teleinformatycznych dane pomiarowe i sygnalizację stanu ze wszystkich łączników i punktów pomiarowych na wszystkich poziomach napięć, w torach energii elektrycznej oddanej i energii elektrycznej pobranej na potrzeby własne. 3.5 Użytkownik przygotuje dane, o których mowa w punkcie 3.4 do transmisji do systemów SCADA OSP SE, ODM, KDM w protokole DNP3.0 lub innym uzgodnionym z OSP. 3.6 Użytkownik umożliwi transmisję do systemów SCADA OSP danych pomiarowych i sygnalizacji stanu łączników z rozdzielni, nie będących w posiadaniu OSP, w których znajdują się miejsca przyłączenia urządzeń Użytkownika. 3.7 Postanowienia punktów 3.5 i 3.6 dotyczą następujących obiektów sieci: strona 2

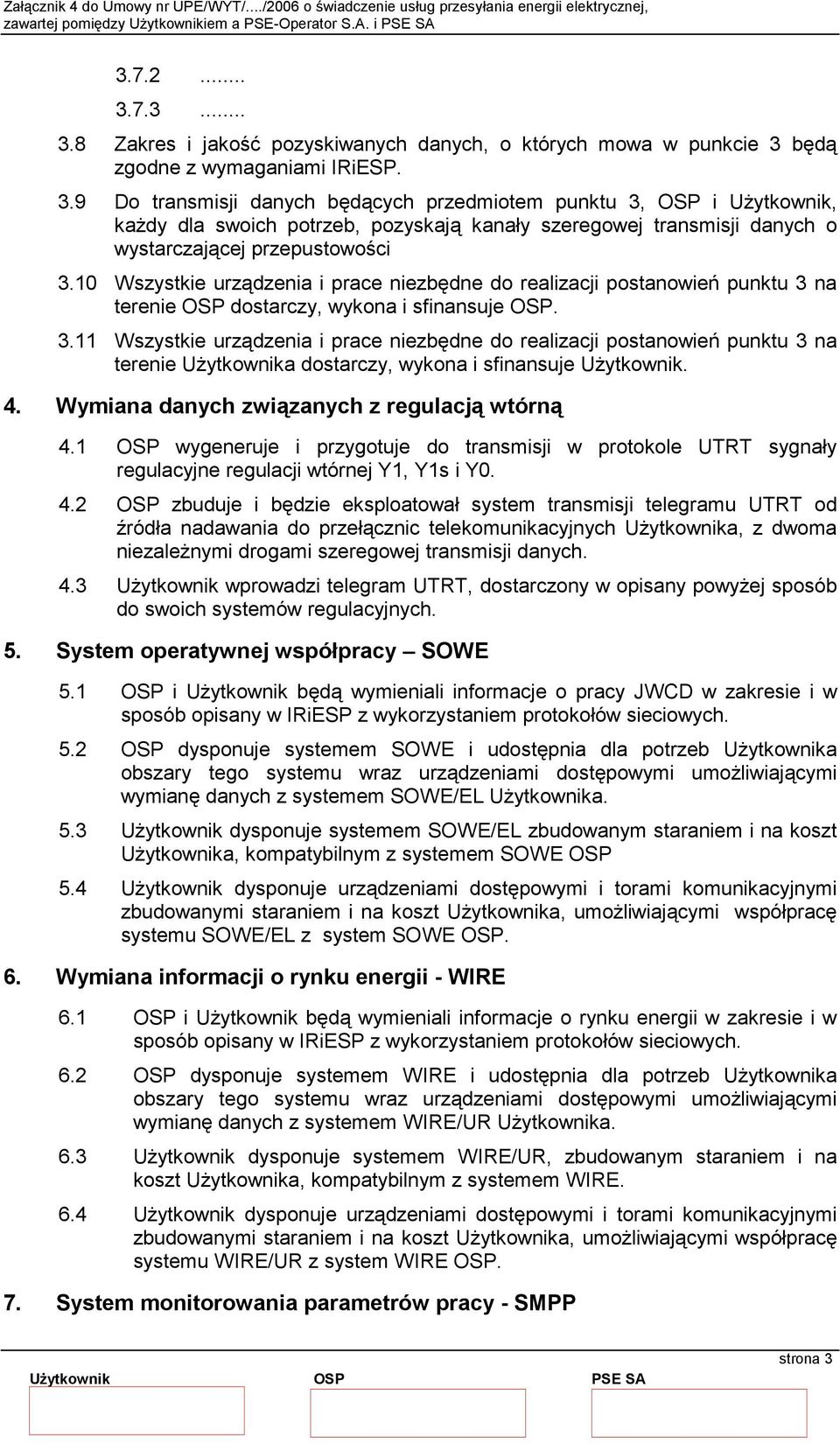

3 Zakres i jakość pozyskiwanych danych, o których mowa w punkcie 3 będą zgodne z wymaganiami IRiESP. 3.9 Do transmisji danych będących przedmiotem punktu 3, OSP i Użytkownik, każdy dla swoich potrzeb, pozyskają kanały szeregowej transmisji danych o wystarczającej przepustowości 3.10 Wszystkie urządzenia i prace niezbędne do realizacji postanowień punktu 3 na terenie OSP dostarczy, wykona i sfinansuje OSP Wszystkie urządzenia i prace niezbędne do realizacji postanowień punktu 3 na terenie Użytkownika dostarczy, wykona i sfinansuje Użytkownik. 4. Wymiana danych związanych z regulacją wtórną 4.1 OSP wygeneruje i przygotuje do transmisji w protokole UTRT sygnały regulacyjne regulacji wtórnej Y1, Y1s i Y OSP zbuduje i będzie eksploatował system transmisji telegramu UTRT od źródła nadawania do przełącznic telekomunikacyjnych Użytkownika, z dwoma niezależnymi drogami szeregowej transmisji danych. 4.3 Użytkownik wprowadzi telegram UTRT, dostarczony w opisany powyżej sposób do swoich systemów regulacyjnych. 5. System operatywnej współpracy SOWE 5.1 OSP i Użytkownik będą wymieniali informacje o pracy JWCD w zakresie i w sposób opisany w IRiESP z wykorzystaniem protokołów sieciowych. 5.2 OSP dysponuje systemem SOWE i udostępnia dla potrzeb Użytkownika obszary tego systemu wraz urządzeniami dostępowymi umożliwiającymi wymianę danych z systemem SOWE/EL Użytkownika. 5.3 Użytkownik dysponuje systemem SOWE/EL zbudowanym staraniem i na koszt Użytkownika, kompatybilnym z systemem SOWE OSP 5.4 Użytkownik dysponuje urządzeniami dostępowymi i torami komunikacyjnymi zbudowanymi staraniem i na koszt Użytkownika, umożliwiającymi współpracę systemu SOWE/EL z system SOWE OSP. 6. Wymiana informacji o rynku energii - WIRE 6.1 OSP i Użytkownik będą wymieniali informacje o rynku energii w zakresie i w sposób opisany w IRiESP z wykorzystaniem protokołów sieciowych. 6.2 OSP dysponuje systemem WIRE i udostępnia dla potrzeb Użytkownika obszary tego systemu wraz urządzeniami dostępowymi umożliwiającymi wymianę danych z systemem WIRE/UR Użytkownika. 6.3 Użytkownik dysponuje systemem WIRE/UR, zbudowanym staraniem i na koszt Użytkownika, kompatybilnym z systemem WIRE. 6.4 Użytkownik dysponuje urządzeniami dostępowymi i torami komunikacyjnymi zbudowanymi staraniem i na koszt Użytkownika, umożliwiającymi współpracę systemu WIRE/UR z system WIRE OSP. 7. System monitorowania parametrów pracy - SMPP strona 3

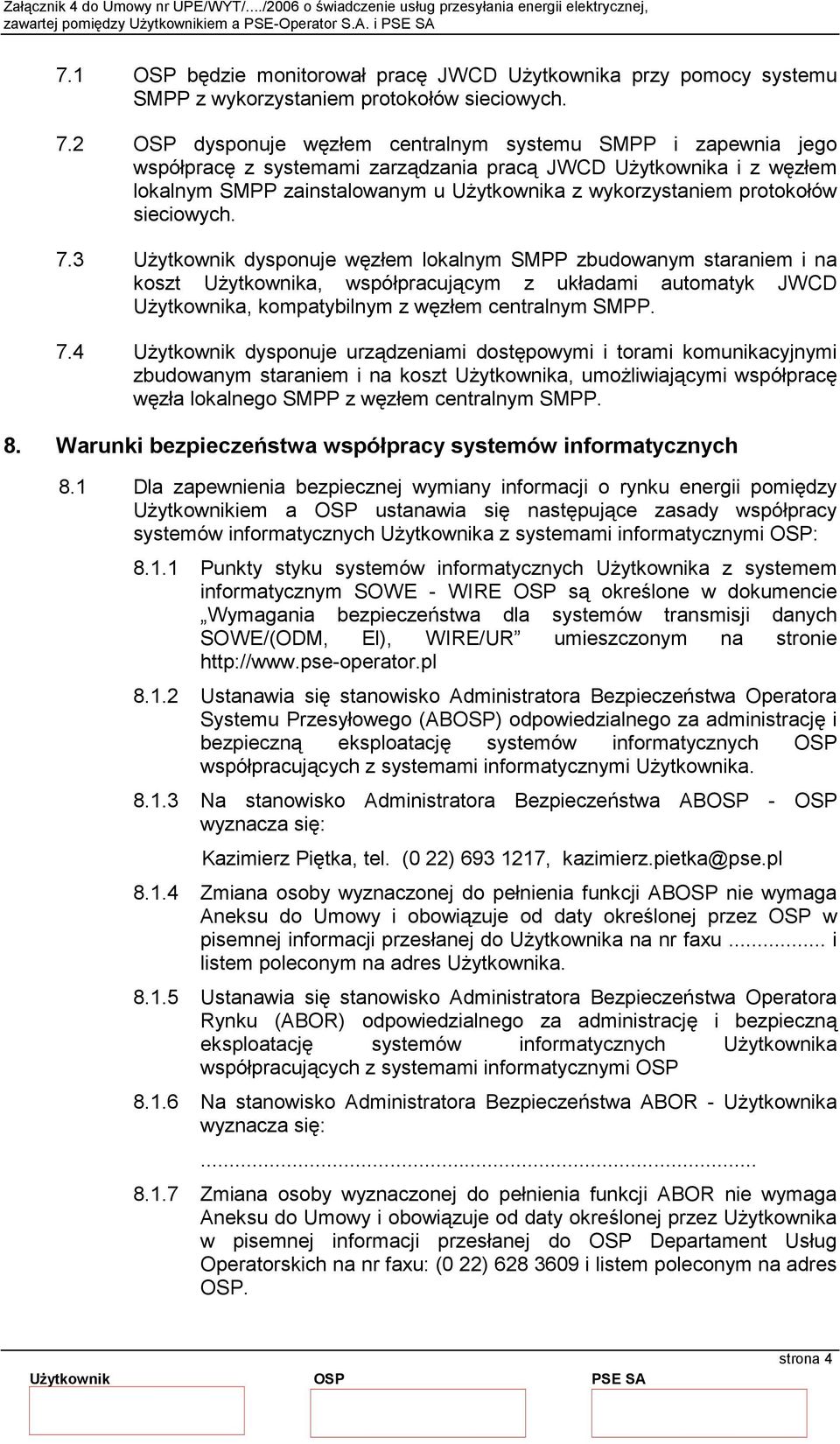

4 7.1 OSP będzie monitorował pracę JWCD Użytkownika przy pomocy systemu SMPP z wykorzystaniem protokołów sieciowych. 7.2 OSP dysponuje węzłem centralnym systemu SMPP i zapewnia jego współpracę z systemami zarządzania pracą JWCD Użytkownika i z węzłem lokalnym SMPP zainstalowanym u Użytkownika z wykorzystaniem protokołów sieciowych. 7.3 Użytkownik dysponuje węzłem lokalnym SMPP zbudowanym staraniem i na koszt Użytkownika, współpracującym z układami automatyk JWCD Użytkownika, kompatybilnym z węzłem centralnym SMPP. 7.4 Użytkownik dysponuje urządzeniami dostępowymi i torami komunikacyjnymi zbudowanym staraniem i na koszt Użytkownika, umożliwiającymi współpracę węzła lokalnego SMPP z węzłem centralnym SMPP. 8. Warunki bezpieczeństwa współpracy systemów informatycznych 8.1 Dla zapewnienia bezpiecznej wymiany informacji o rynku energii pomiędzy Użytkownikiem a OSP ustanawia się następujące zasady współpracy systemów informatycznych Użytkownika z systemami informatycznymi OSP: Punkty styku systemów informatycznych Użytkownika z systemem informatycznym SOWE - WIRE OSP są określone w dokumencie Wymagania bezpieczeństwa dla systemów transmisji danych SOWE/(ODM, El), WIRE/UR umieszczonym na stronie Ustanawia się stanowisko Administratora Bezpieczeństwa Operatora Systemu Przesyłowego (ABOSP) odpowiedzialnego za administrację i bezpieczną eksploatację systemów informatycznych OSP współpracujących z systemami informatycznymi Użytkownika Na stanowisko Administratora Bezpieczeństwa ABOSP - OSP wyznacza się: Kazimierz Piętka, tel. (0 22) , kazimierz.pietka@pse.pl Zmiana osoby wyznaczonej do pełnienia funkcji ABOSP nie wymaga Aneksu do Umowy i obowiązuje od daty określonej przez OSP w pisemnej informacji przesłanej do Użytkownika na nr faxu... i listem poleconym na adres Użytkownika Ustanawia się stanowisko Administratora Bezpieczeństwa Operatora Rynku (ABOR) odpowiedzialnego za administrację i bezpieczną eksploatację systemów informatycznych Użytkownika współpracujących z systemami informatycznymi OSP Na stanowisko Administratora Bezpieczeństwa ABOR - Użytkownika wyznacza się: Zmiana osoby wyznaczonej do pełnienia funkcji ABOR nie wymaga Aneksu do Umowy i obowiązuje od daty określonej przez Użytkownika w pisemnej informacji przesłanej do OSP Departament Usług Operatorskich na nr faxu: (0 22) i listem poleconym na adres OSP. strona 4

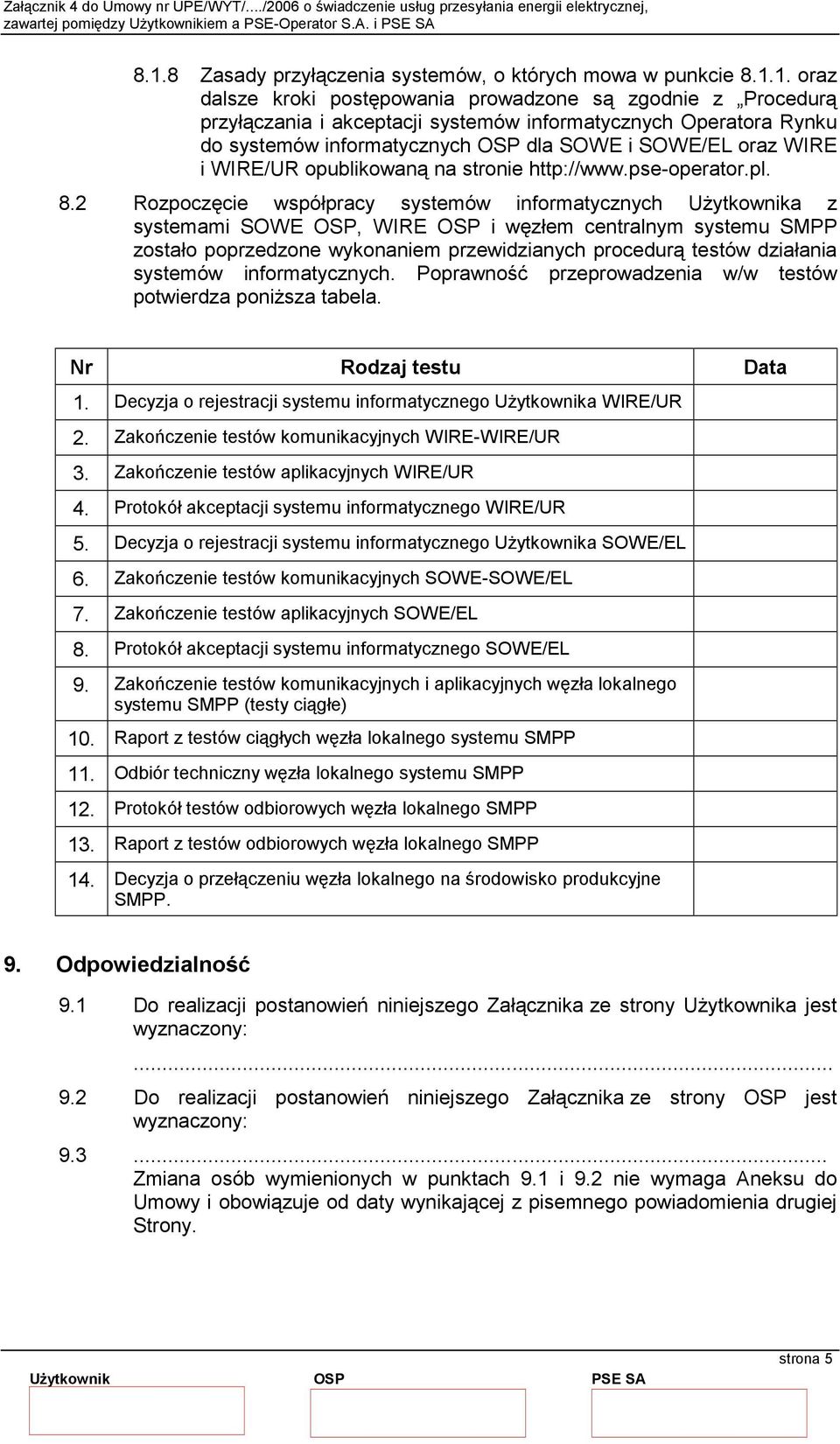

5 8.1.8 Zasady przyłączenia systemów, o których mowa w punkcie oraz dalsze kroki postępowania prowadzone są zgodnie z Procedurą przyłączania i akceptacji systemów informatycznych Operatora Rynku do systemów informatycznych OSP dla SOWE i SOWE/EL oraz WIRE i WIRE/UR opublikowaną na stronie Rozpoczęcie współpracy systemów informatycznych Użytkownika z systemami SOWE OSP, WIRE OSP i węzłem centralnym systemu SMPP zostało poprzedzone wykonaniem przewidzianych procedurą testów działania systemów informatycznych. Poprawność przeprowadzenia w/w testów potwierdza poniższa tabela. Nr Rodzaj testu Data 1. Decyzja o rejestracji systemu informatycznego Użytkownika WIRE/UR 2. Zakończenie testów komunikacyjnych WIRE-WIRE/UR 3. Zakończenie testów aplikacyjnych WIRE/UR 4. Protokół akceptacji systemu informatycznego WIRE/UR 5. Decyzja o rejestracji systemu informatycznego Użytkownika SOWE/EL 6. Zakończenie testów komunikacyjnych SOWE-SOWE/EL 7. Zakończenie testów aplikacyjnych SOWE/EL 8. Protokół akceptacji systemu informatycznego SOWE/EL 9. Zakończenie testów komunikacyjnych i aplikacyjnych węzła lokalnego systemu SMPP (testy ciągłe) 10. Raport z testów ciągłych węzła lokalnego systemu SMPP 11. Odbiór techniczny węzła lokalnego systemu SMPP 12. Protokół testów odbiorowych węzła lokalnego SMPP 13. Raport z testów odbiorowych węzła lokalnego SMPP 14. Decyzja o przełączeniu węzła lokalnego na środowisko produkcyjne SMPP. 9. Odpowiedzialność 9.1 Do realizacji postanowień niniejszego Załącznika ze strony Użytkownika jest wyznaczony: Do realizacji postanowień niniejszego Załącznika ze strony OSP jest wyznaczony: Zmiana osób wymienionych w punktach 9.1 i 9.2 nie wymaga Aneksu do Umowy i obowiązuje od daty wynikającej z pisemnego powiadomienia drugiej Strony. strona 5
