1 Natryskowe systemy poliuretanowe wytwarzane przez Polychem Systems Sp. z o. o. Parametry i zastosowanie Polychem Systems Sp. z o.o. ul. Wołczyńska Poznań tel faks info@polychem-systems.com.pl

2 Głównymi obszarami działania naszej firmy są: - systemy poliuretanowe: - natryskowe - zalewowe - kleje poliuretanowe: - jednoskładnikowe - dwuskładnikowe - pianki montażowe - systemy izolacyjne pianki sztywnej: - płyty PU - otuliny PU - systemy pianki elastycznej

jednoskładnikowe - dwuskładnikowe - pianki montażowe - systemy

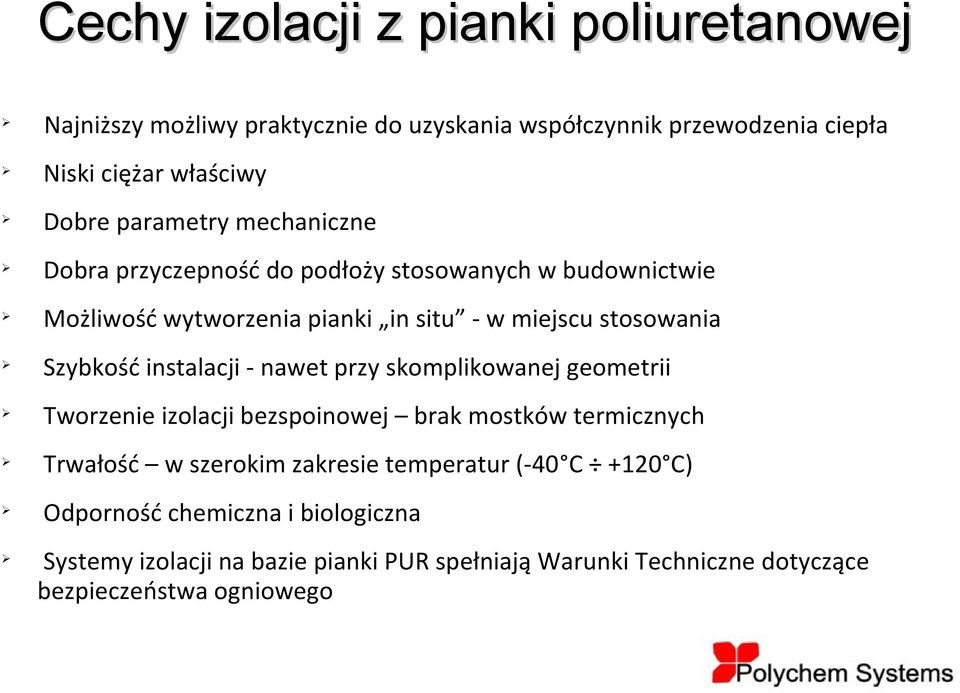

3 Cechy izolacji z pianki poliuretanowej Najniższy możliwy praktycznie do uzyskania współczynnik przewodzenia ciepła Niski ciężar właściwy Dobre parametry mechaniczne Dobra przyczepność do podłoży stosowanych w budownictwie Możliwość wytworzenia pianki in situ - w miejscu stosowania Szybkość instalacji - nawet przy skomplikowanej geometrii Tworzenie izolacji bezspoinowej brak mostków termicznych Trwałość w szerokim zakresie temperatur (-40 C +120 C) Odporność chemiczna i biologiczna Systemy izolacji na bazie pianki PUR spełniają Warunki Techniczne dotyczące bezpieczeństwa ogniowego

Szybkość instalacji - nawet przy skomplikowanej geometrii Tworzenie izolacji bezspoinowej brak mostków termicznych Trwałość w szerokim zakresie

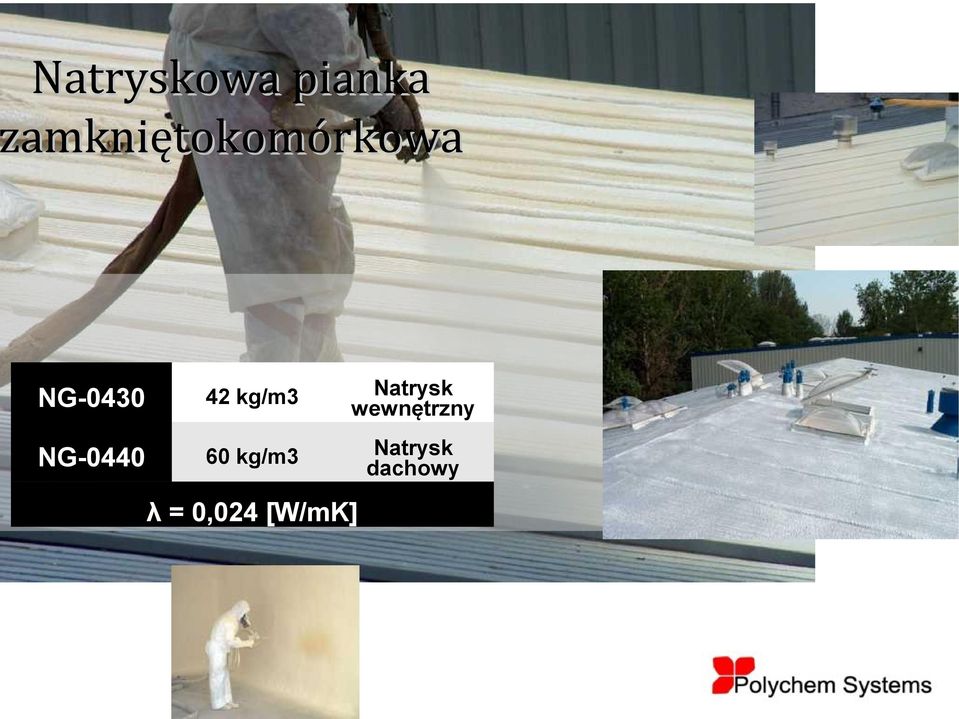

4 Natryskowa pianka zamkniętokomórkowa NG kg/m3 Natrysk wewnętrzny NG kg/m3 Natrysk dachowy λ = 0,024 [W/mK]

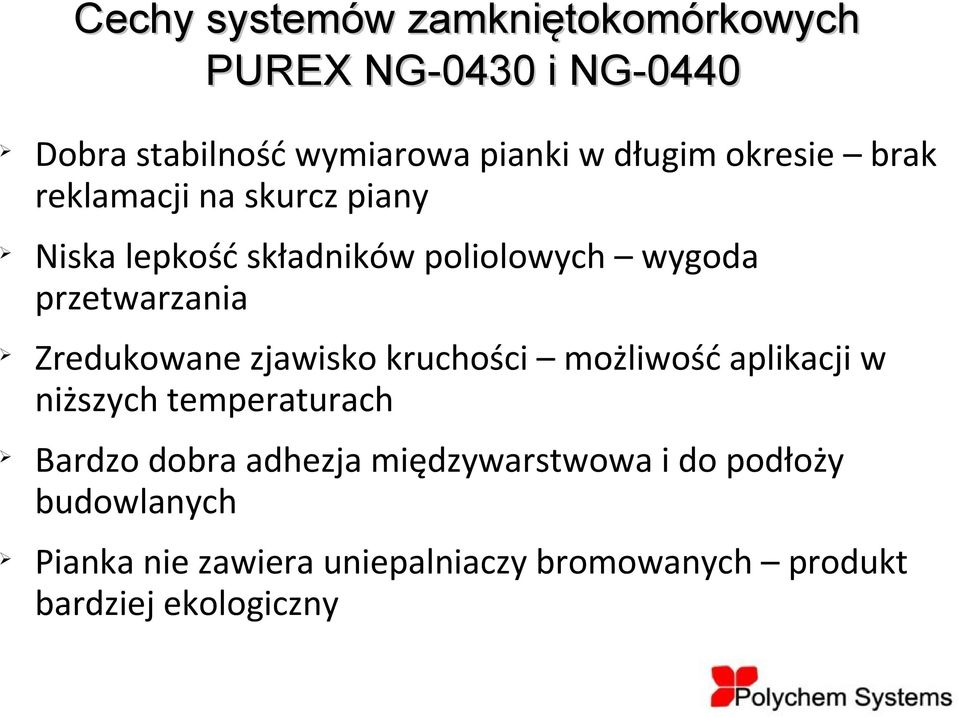

5 Cechy systemów zamkniętokomórkowych PUREX NG-0430 i NG-0440 Dobra stabilność wymiarowa pianki w długim okresie brak reklamacji na skurcz piany Niska lepkość składników poliolowych wygoda przetwarzania Zredukowane zjawisko kruchości możliwość aplikacji w niższych temperaturach Bardzo dobra adhezja międzywarstwowa i do podłoży budowlanych Pianka nie zawiera uniepalniaczy bromowanych produkt bardziej ekologiczny

Zredukowane zjawisko kruchości możliwość aplikacji w niższych temperaturach Bardzo dobra adhezja

6 Natryskowa Pianka Otwartokomórkowa NG-0810NF 8 kg/m3 λ = 0,043 [W/mK]

7 Cechy systemu otwartokomórkowego PUREX NG-0810NF Bardzo dobra stabilność wymiarowa pianki w długim okresie brak reklamacji na skurcz piany Relatywnie niska nasiąkliwość wodą < 0,5 kg/m 2 po 24 h dla pianki z naskórkiem < 2,0 kg/m 2 po 24 h dla pianki bez naskórka Wysoka paroprzepuszczalność (μ = 1,71) izolacja w pełni oddychająca Bardzo dobra przyczepność do podłoży budowlanych (> 33 kpa) Brak uciążliwego zapachu podczas natrysku przyjemniejsza aplikacja Przydatność do stosowania w budownictwie potwierdzona Aprobatą Techniczną AT /2012 wydaną przez Instytut Techniki Budowlanej

paroprzepuszczalność (μ = 1,71) izolacja w pełni oddychająca Bardzo dobra przyczepność do podłoży budowlanych (> 33 kpa) Brak uciążliwego zapachu

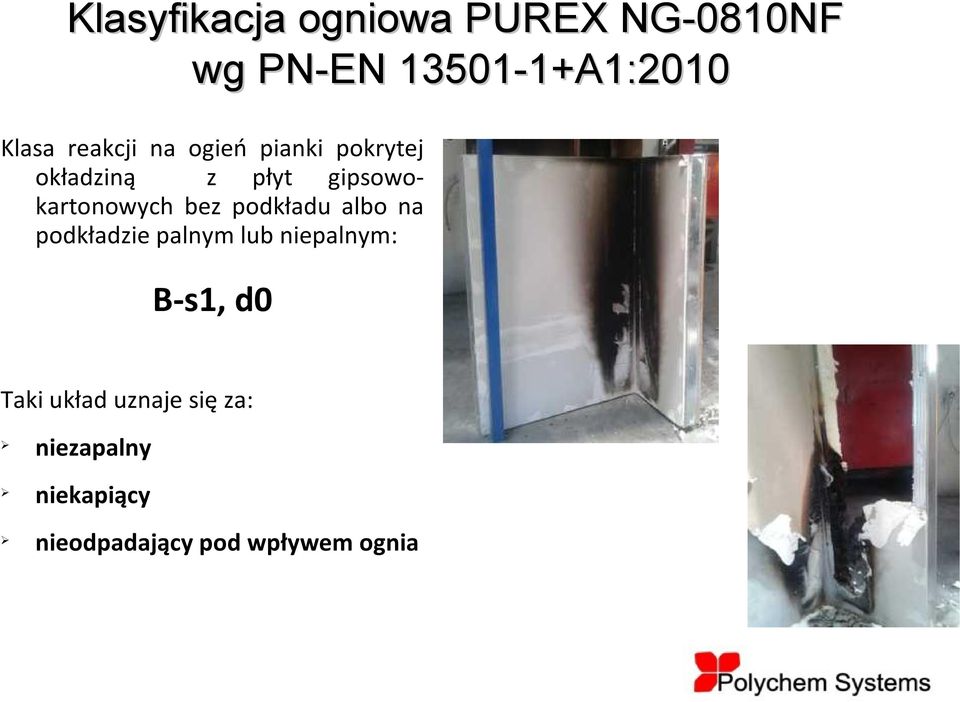

8 Klasyfikacja ogniowa PUREX NG-0810NF wg PN-EN A1:2010 Klasa reakcji na ogień pianki pokrytej okładziną z płyt gipsowokartonowych bez podkładu albo na podkładzie palnym lub niepalnym: B-s1, d0 Taki układ uznaje się za: niezapalny niekapiący nieodpadający pod wpływem ognia

bez podkładu albo na podkładzie palnym lub niepalnym: B-s1, d0 Taki

9 Jaką piankę zastosować? d d = = V A R R m A ρ = = Przyjmujemy : j d λ [ ] [ 3 m V = m ] m 1 ρ λ = 2 m K W R = [ ] [ 2 kg i A = 1 m ] 4 m kg m ρ m A ρ λ Wtedy jednostkowy opór cieplny wynosi 1 K W : Do oceny wydajności izolacyjnej danej pianki posłużyć może parametr jednostkowego oporu cieplnego R j czyli opór cieplny uzyskany poprzez natrysk 1 kg pianki na 1 m 2 powierzchni d grubość warstwy natrysku [m] λ współczynnik przewodzenia ciepła [W/mK] V objętość natryśniętej pianki [m 3 ] A pole izolowanej powierzchni [m 2 ] m masa natryśniętej pianki [kg] ρ gęstość natryśniętej pianki [m 3 ]

opór cieplny wynosi 1 K W : Do oceny wydajności izolacyjnej danej pianki posłużyć może parametr jednostkowego oporu cieplnego R j czyli opór cieplny

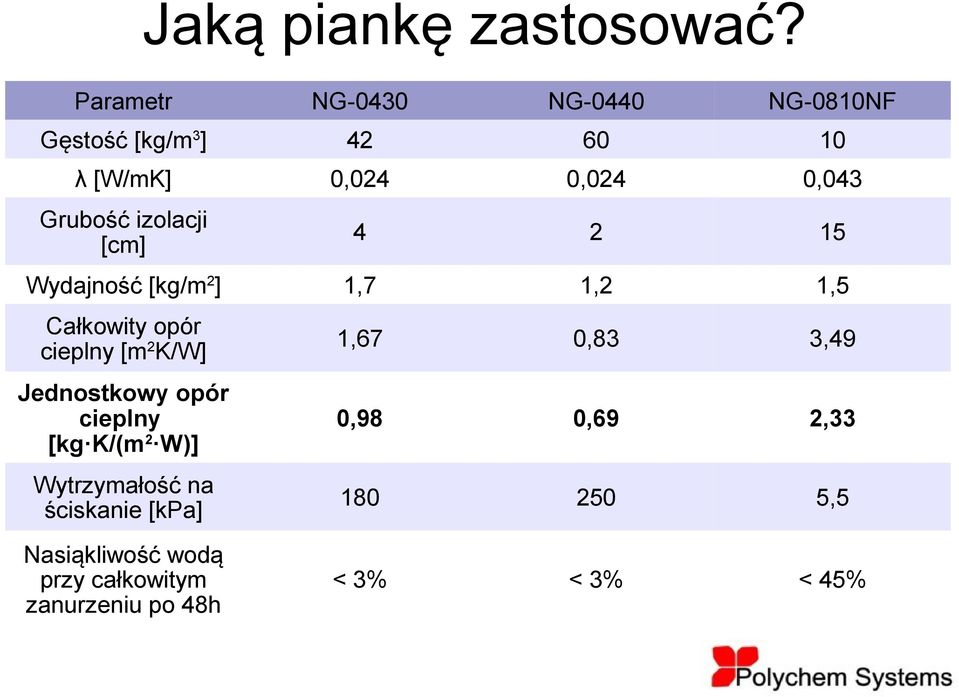

10 Jaką piankę zastosować? Parametr NG-0430 NG-0440 NG-0810NF Gęstość [kg/m 3 ] λ [W/mK] 0,024 0,024 0,043 Grubość izolacji [cm] Wydajność [kg/m 2 ] 1,7 1,2 1,5 Całkowity opór cieplny [m 2 K/W] Jednostkowy opór cieplny [kg K/(m 2 W)] Wytrzymałość na ściskanie [kpa] 1,67 0,83 3,49 0,98 0,69 2, ,5 Nasiąkliwość wodą przy całkowitym zanurzeniu po 48h < 3% < 3% < 45%

izolacji [cm] 4 2 15 Wydajność [kg/m 2 ] 1,7 1,2 1,5 Całkowity opór cieplny [m 2 K/W]

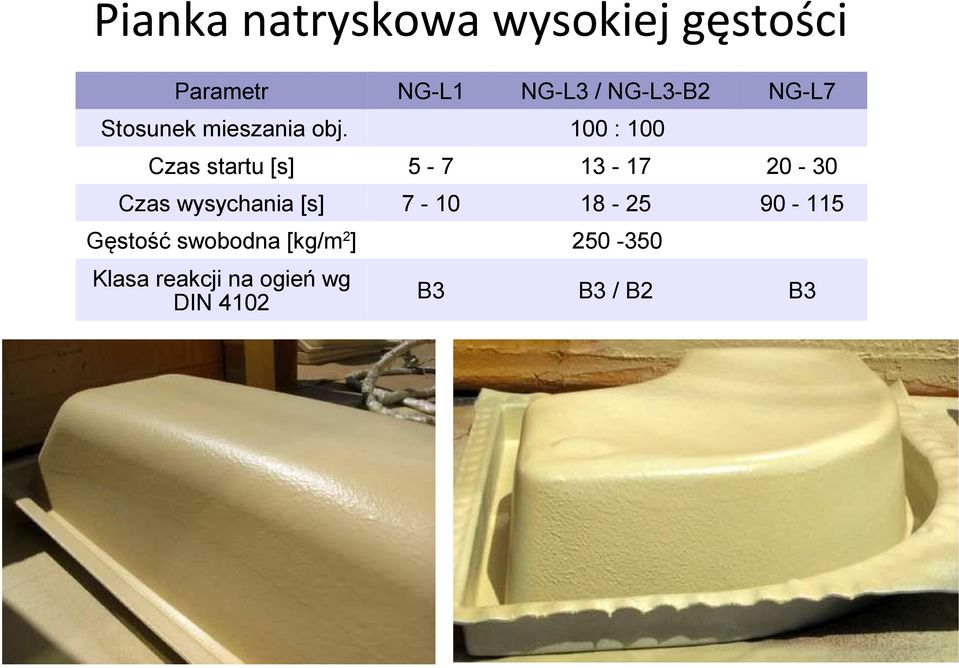

11 Pianka natryskowa wysokiej gęstości Parametr NG-L1 NG-L3 / NG-L3-B2 NG-L7 Stosunek mieszania obj. 100 : 100 Czas startu [s] Czas wysychania [s] Gęstość swobodna [kg/m 2 ] Klasa reakcji na ogień wg DIN 4102 B3 B3 / B2 B3

100 : 100 Czas startu [s] 5-7 13-17 20-30 Czas wysychania [s]

12 Pianka natryskowa wysokiej gęstości - zastosowanie Usztywnianie wyprasek wanien i brodzików z ABS i PMMA Usztywnianie elementów tworzywowych w przemyśle samochodowym (szczególnie wersja B2) Produkcja sztucznego kamienia Wykonywanie elementów ozdobnych

Usztywnianie elementów tworzywowych w przemyśle samochodowym

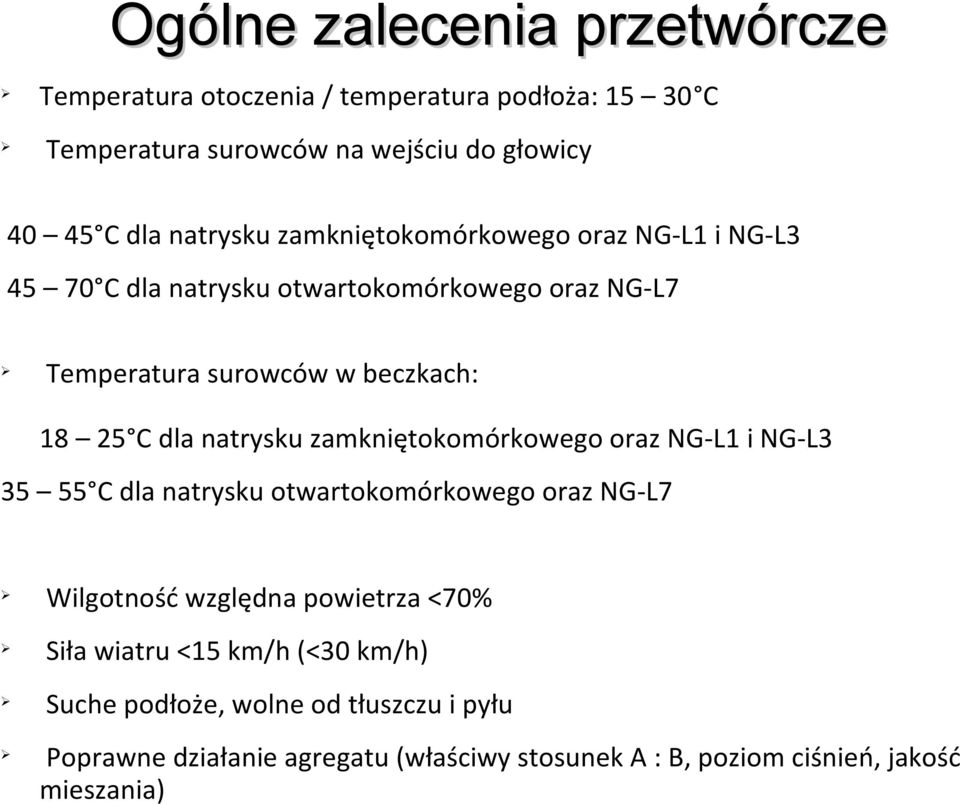

13 Ogólne zalecenia przetwórcze Temperatura otoczenia / temperatura podłoża: C Temperatura surowców na wejściu do głowicy C dla natrysku zamkniętokomórkowego oraz NG-L1 i NG-L C dla natrysku otwartokomórkowego oraz NG-L7 Temperatura surowców w beczkach: C dla natrysku zamkniętokomórkowego oraz NG-L1 i NG-L C dla natrysku otwartokomórkowego oraz NG-L7 Wilgotność względna powietrza <70% Siła wiatru <15 km/h (<30 km/h) Suche podłoże, wolne od tłuszczu i pyłu Poprawne działanie agregatu (właściwy stosunek A : B, poziom ciśnień, jakość mieszania)

dla natrysku zamkniętokomórkowego oraz NG-L1 i NG-L3 35 55 C dla natrysku otwartokomórkowego oraz NG-L7 Wilgotność względna powietrza <70% Siła

14 Polychem Systems Sp. z o.o. ul. Wołczyńska Poznań tel faks info@polychem-systems.com.pl Dziękujemy za uwagę
