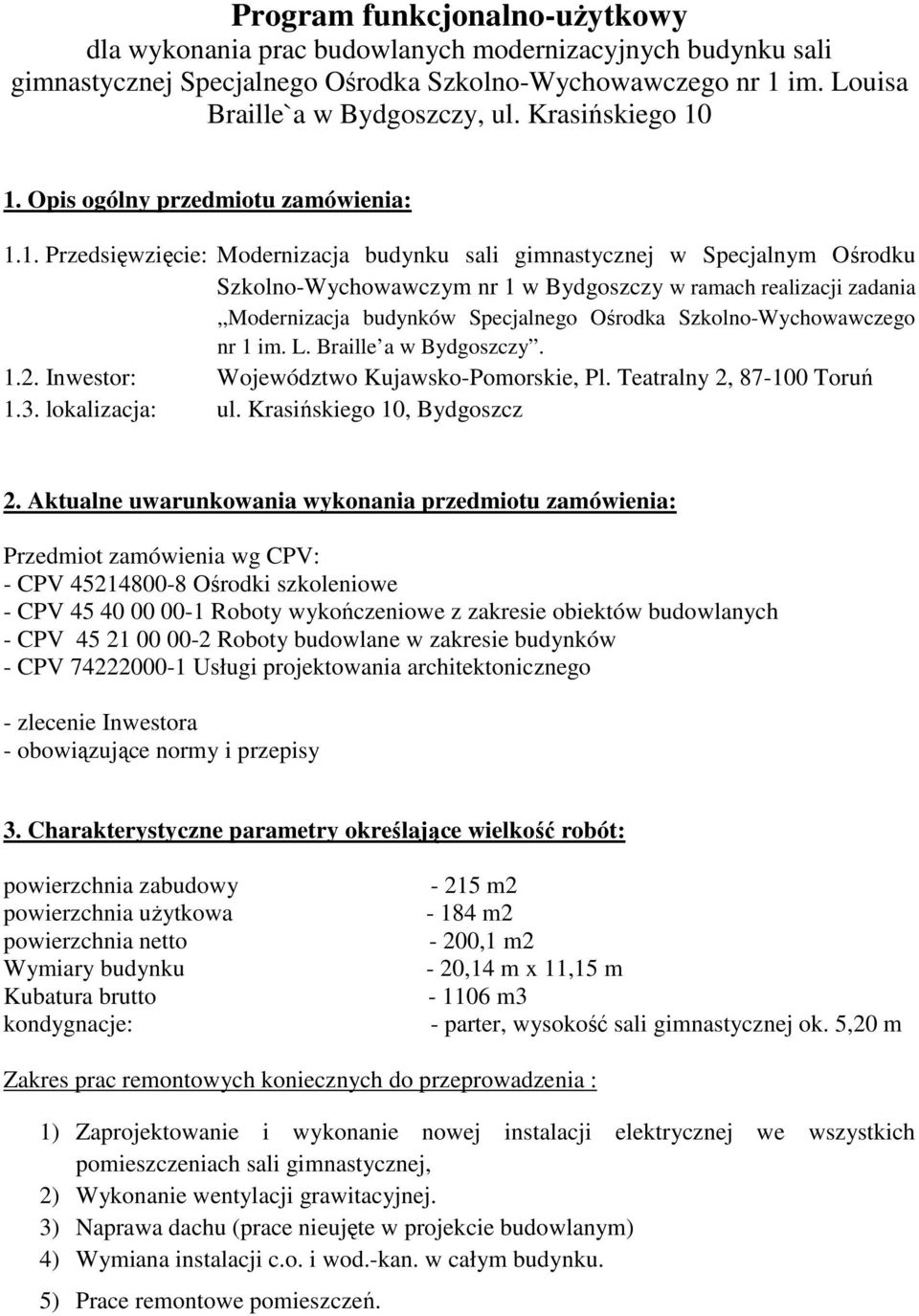

1 Program funkcjonalno-użytkowy dla wykonania prac budowlanych modernizacyjnych budynku sali gimnastycznej Specjalnego Ośrodka Szkolno-Wychowawczego nr 1 im. Louisa Braille`a w Bydgoszczy, ul. Krasińskiego Opis ogólny przedmiotu zamówienia: 1.1. Przedsięwzięcie: Modernizacja budynku sali gimnastycznej w Specjalnym Ośrodku Szkolno-Wychowawczym nr 1 w Bydgoszczy w ramach realizacji zadania,,modernizacja budynków Specjalnego Ośrodka Szkolno-Wychowawczego nr 1 im. L. Braille a w Bydgoszczy Inwestor: Województwo Kujawsko-Pomorskie, Pl. Teatralny 2, Toruń 1.3. lokalizacja: ul. Krasińskiego 10, Bydgoszcz 2. Aktualne uwarunkowania wykonania przedmiotu zamówienia: Przedmiot zamówienia wg CPV: - CPV Ośrodki szkoleniowe - CPV Roboty wykończeniowe z zakresie obiektów budowlanych - CPV Roboty budowlane w zakresie budynków - CPV Usługi projektowania architektonicznego - zlecenie Inwestora - obowiązujące normy i przepisy 3. Charakterystyczne parametry określające wielkość robót: powierzchnia zabudowy powierzchnia użytkowa powierzchnia netto Wymiary budynku Kubatura brutto kondygnacje: m2-184 m2-200,1 m2-20,14 m x 11,15 m m3 - parter, wysokość sali gimnastycznej ok. 5,20 m Zakres prac remontowych koniecznych do przeprowadzenia : 1) Zaprojektowanie i wykonanie nowej instalacji elektrycznej we wszystkich pomieszczeniach sali gimnastycznej, 2) Wykonanie wentylacji grawitacyjnej. 3) Naprawa dachu (prace nieujęte w projekcie budowlanym) 4) Wymiana instalacji c.o. i wod.-kan. w całym budynku. 5) Prace remontowe pomieszczeń.

1. Opis ogólny przedmiotu zamówienia: 1.1. Przedsięwzięcie: Modernizacja budynku sali gimnastycznej w Specjalnym Ośrodku Szkolno-Wychowawczym nr 1 w Bydgoszczy w ramach realizacji

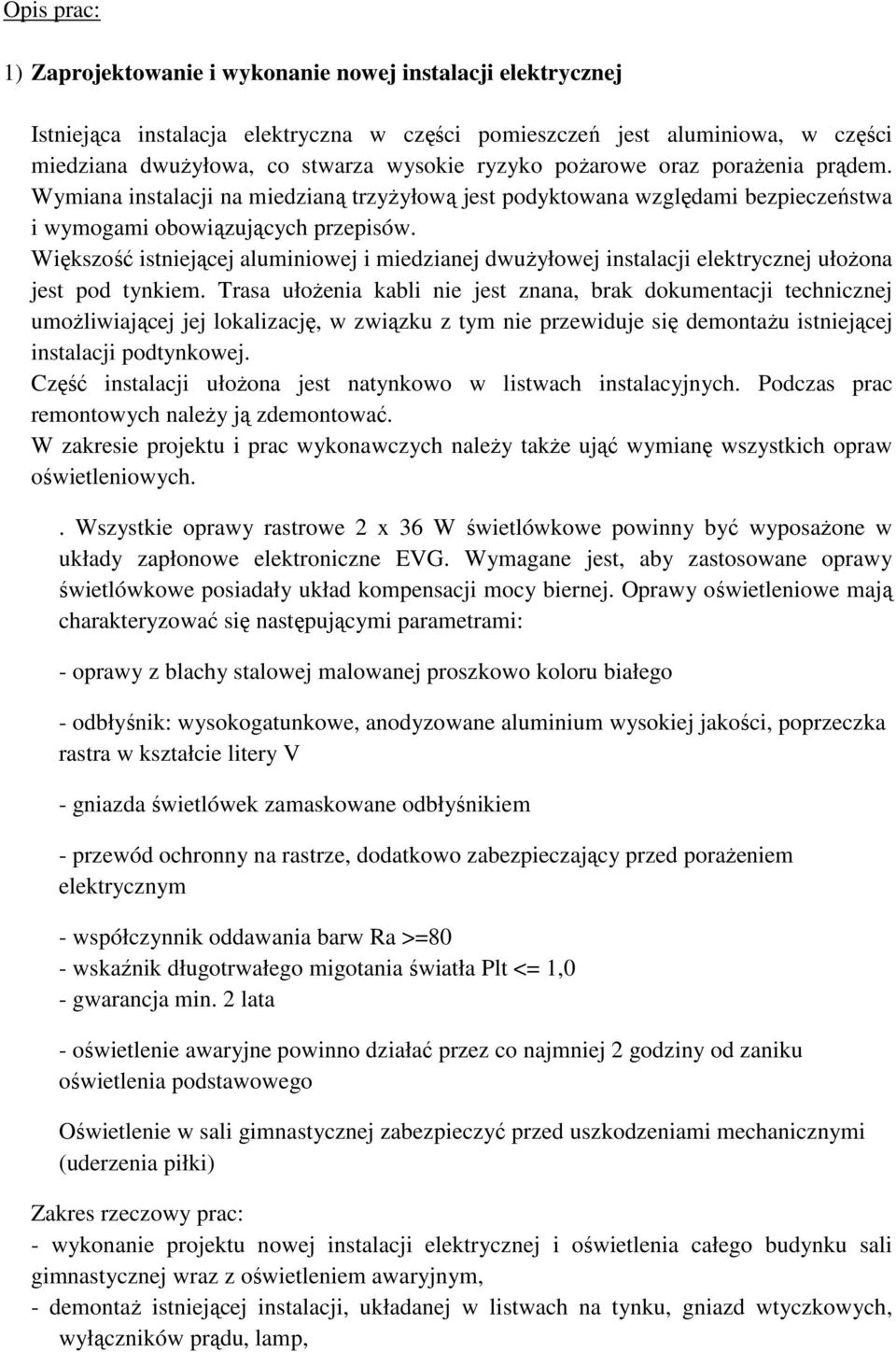

2 Opis prac: 1) Zaprojektowanie i wykonanie nowej instalacji elektrycznej Istniejąca instalacja elektryczna w części pomieszczeń jest aluminiowa, w części miedziana dwużyłowa, co stwarza wysokie ryzyko pożarowe oraz porażenia prądem. Wymiana instalacji na miedzianą trzyżyłową jest podyktowana względami bezpieczeństwa i wymogami obowiązujących przepisów. Większość istniejącej aluminiowej i miedzianej dwużyłowej instalacji elektrycznej ułożona jest pod tynkiem. Trasa ułożenia kabli nie jest znana, brak dokumentacji technicznej umożliwiającej jej lokalizację, w związku z tym nie przewiduje się demontażu istniejącej instalacji podtynkowej. Część instalacji ułożona jest natynkowo w listwach instalacyjnych. Podczas prac remontowych należy ją zdemontować. W zakresie projektu i prac wykonawczych należy także ująć wymianę wszystkich opraw oświetleniowych.. Wszystkie oprawy rastrowe 2 x 36 W świetlówkowe powinny być wyposażone w układy zapłonowe elektroniczne EVG. Wymagane jest, aby zastosowane oprawy świetlówkowe posiadały układ kompensacji mocy biernej. Oprawy oświetleniowe mają charakteryzować się następującymi parametrami: - oprawy z blachy stalowej malowanej proszkowo koloru białego - odbłyśnik: wysokogatunkowe, anodyzowane aluminium wysokiej jakości, poprzeczka rastra w kształcie litery V - gniazda świetlówek zamaskowane odbłyśnikiem - przewód ochronny na rastrze, dodatkowo zabezpieczający przed porażeniem elektrycznym - współczynnik oddawania barw Ra >=80 - wskaźnik długotrwałego migotania światła Plt <= 1,0 - gwarancja min. 2 lata - oświetlenie awaryjne powinno działać przez co najmniej 2 godziny od zaniku oświetlenia podstawowego Oświetlenie w sali gimnastycznej zabezpieczyć przed uszkodzeniami mechanicznymi (uderzenia piłki) Zakres rzeczowy prac: - wykonanie projektu nowej instalacji elektrycznej i oświetlenia całego budynku sali gimnastycznej wraz z oświetleniem awaryjnym, - demontaż istniejącej instalacji, układanej w listwach na tynku, gniazd wtyczkowych, wyłączników prądu, lamp,

Większość istniejącej aluminiowej i miedzianej dwużyłowej instalacji elektrycznej ułożona jest pod tynkiem.

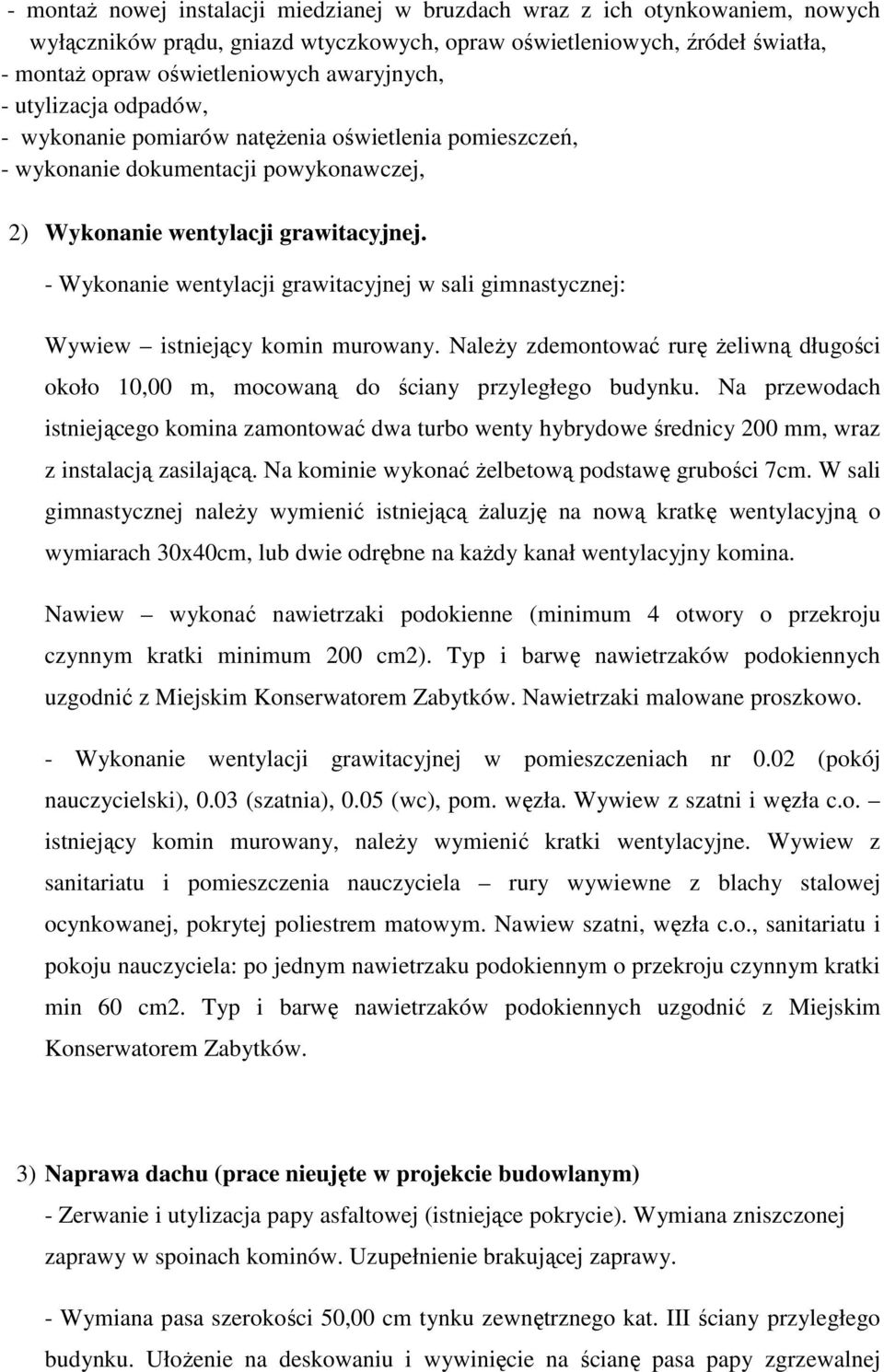

3 - montaż nowej instalacji miedzianej w bruzdach wraz z ich otynkowaniem, nowych wyłączników prądu, gniazd wtyczkowych, opraw oświetleniowych, źródeł światła, - montaż opraw oświetleniowych awaryjnych, - utylizacja odpadów, - wykonanie pomiarów natężenia oświetlenia pomieszczeń, - wykonanie dokumentacji powykonawczej, 2) Wykonanie wentylacji grawitacyjnej. - Wykonanie wentylacji grawitacyjnej w sali gimnastycznej: Wywiew istniejący komin murowany. Należy zdemontować rurę żeliwną długości około 10,00 m, mocowaną do ściany przyległego budynku. Na przewodach istniejącego komina zamontować dwa turbo wenty hybrydowe średnicy 200 mm, wraz z instalacją zasilającą. Na kominie wykonać żelbetową podstawę grubości 7cm. W sali gimnastycznej należy wymienić istniejącą żaluzję na nową kratkę wentylacyjną o wymiarach 30x40cm, lub dwie odrębne na każdy kanał wentylacyjny komina. Nawiew wykonać nawietrzaki podokienne (minimum 4 otwory o przekroju czynnym kratki minimum 200 cm2). Typ i barwę nawietrzaków podokiennych uzgodnić z Miejskim Konserwatorem Zabytków. Nawietrzaki malowane proszkowo. - Wykonanie wentylacji grawitacyjnej w pomieszczeniach nr 0.02 (pokój nauczycielski), 0.03 (szatnia), 0.05 (wc), pom. węzła. Wywiew z szatni i węzła c.o. istniejący komin murowany, należy wymienić kratki wentylacyjne. Wywiew z sanitariatu i pomieszczenia nauczyciela rury wywiewne z blachy stalowej ocynkowanej, pokrytej poliestrem matowym. Nawiew szatni, węzła c.o., sanitariatu i pokoju nauczyciela: po jednym nawietrzaku podokiennym o przekroju czynnym kratki min 60 cm2. Typ i barwę nawietrzaków podokiennych uzgodnić z Miejskim Konserwatorem Zabytków. 3) Naprawa dachu (prace nieujęte w projekcie budowlanym) - Zerwanie i utylizacja papy asfaltowej (istniejące pokrycie). Wymiana zniszczonej zaprawy w spoinach kominów. Uzupełnienie brakującej zaprawy. - Wymiana pasa szerokości 50,00 cm tynku zewnętrznego kat. III ściany przyległego budynku. Ułożenie na deskowaniu i wywinięcie na ścianę pasa papy zgrzewalnej

- Wykonanie wentylacji grawitacyjnej w sali gimnastycznej: Wywiew istniejący komin murowany. Należy zdemontować rurę żeliwną długości około 10,00 m, mocowaną do ściany przyległego budynku.

4 podkładowej szerokości łącznej 1,00 m (6,40m x 1,12m x 1,00 x 2 = 14,35 m2). Ułożenie obróbki blacharskiej na ścianie i deskowaniu (6,40m x 1,12m x 0,50 x 2 = 7,20m2). - Wymiana obróbek blacharskich kominów i przylegającej ściany sąsiedniego budynku. - Wykonanie obróbek krawędzi bocznych dachu sali gimnastycznej. - Wymiana desek okapowych. Wymiana deskowania - trzy deski szerokości ok. 25cm, (20,00m x 0,75m x 2 = 30,00 m2). - Ułożenie na gzymsach pod obróbkę blacharską i wywinięcie na deskowanie pokrycia z dwóch warstw podkładowej papy asfaltowej zgrzewalnej (2 x 20,00 m2 = 40,00 m2). 4) Wymiana instalacji c.o. i wod.-kan. w całym budynku. W remontowanym budynku należy zdemontować wszystkie istniejące instalacje sanitarne, wod-kan., c.o. oraz wykonać nową. Ponadto należy zdemontować wszystkie grzejniki dla tego budynku w istn. instalacji c.o., zastępując je projektowanymi grzejnikami płytowymi. Wszystkie grzejniki wymienić na gładkie, np. higieniczne, umożliwiające mycie i utrzymanie w czystości, winny być odsunięte od wykończonej ściany na odległość min 10 cm, od posadzki odległość grzejnika winna wynosić nie mniej niż 10 cm. Umożliwi to regularne sprzątanie za i pod grzejnikiem. Wszystkie grzejniki muszą posiadać zawory przygrzejnikowe termostatyczne wraz z głowicami, które umożliwią regulację dopływu czynnika grzejnego do pomieszczenia. Grzejniki obudować w sposób zapewniający właściwy przepływ powietrza, czyli z zachowaniem odstępu od podłogi i parapetu w wysokości co najmniej 15(10) cm. Ponadto obudowa powinna być odsunięta od frontu grzejnika o około 5 cm. Wszystkie instalacje winny być niewidoczne (przebiegać w szachtach instalacyjnych, lub być wkute w ściany, w grubości tynku, lub obudowane). Instalacje wod-kan, c.o. Przewody instalacji zimnej wody i p.poż. powinny być wykonane z rur stalowych ocynkowanych. Zamawiający dopuszcza możliwość zastosowania w instalacji zimnej wody zamiennie rur plastikowych PP (polipropylenowych) z zastrzeżeniem odpowiedniego prowadzenia ich w bruzdach ściennych lub innej obudowie (min. 1-

Wymiana deskowania - trzy deski szerokości ok. 25cm, (20,00m x 0,75m x 2 = 30,00 m2).

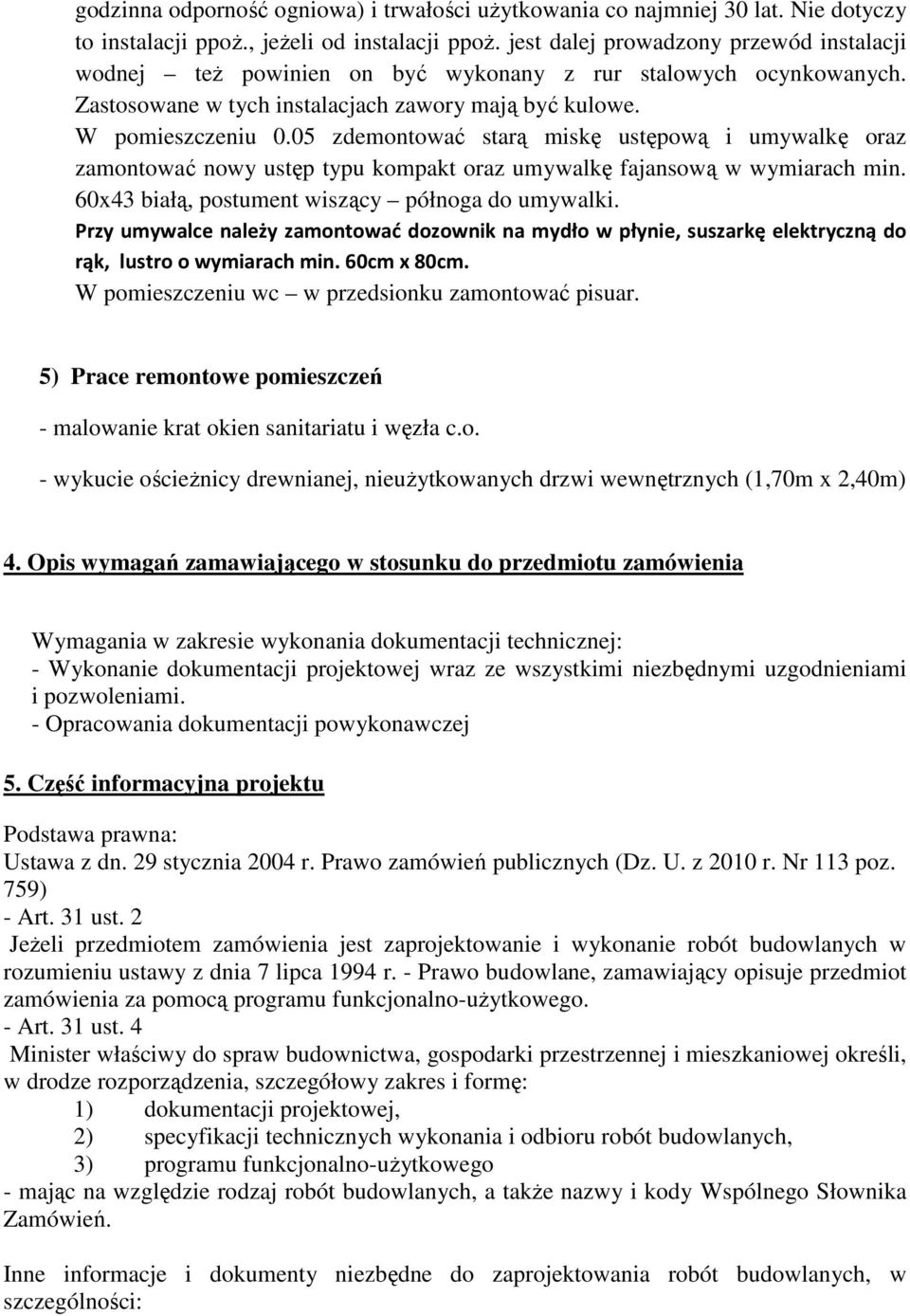

5 godzinna odporność ogniowa) i trwałości użytkowania co najmniej 30 lat. Nie dotyczy to instalacji ppoż., jeżeli od instalacji ppoż. jest dalej prowadzony przewód instalacji wodnej też powinien on być wykonany z rur stalowych ocynkowanych. Zastosowane w tych instalacjach zawory mają być kulowe. W pomieszczeniu 0.05 zdemontować starą miskę ustępową i umywalkę oraz zamontować nowy ustęp typu kompakt oraz umywalkę fajansową w wymiarach min. 60x43 białą, postument wiszący półnoga do umywalki. Przy umywalce należy zamontować dozownik na mydło w płynie, suszarkę elektryczną do rąk, lustro o wymiarach min. 60cm x 80cm. W pomieszczeniu wc w przedsionku zamontować pisuar. 5) Prace remontowe pomieszczeń - malowanie krat okien sanitariatu i węzła c.o. - wykucie ościeżnicy drewnianej, nieużytkowanych drzwi wewnętrznych (1,70m x 2,40m) 4. Opis wymagań zamawiającego w stosunku do przedmiotu zamówienia Wymagania w zakresie wykonania dokumentacji technicznej: - Wykonanie dokumentacji projektowej wraz ze wszystkimi niezbędnymi uzgodnieniami i pozwoleniami. - Opracowania dokumentacji powykonawczej 5. Część informacyjna projektu Podstawa prawna: Ustawa z dn. 29 stycznia 2004 r. Prawo zamówień publicznych (Dz. U. z 2010 r. Nr 113 poz. 759) - Art. 31 ust. 2 Jeżeli przedmiotem zamówienia jest zaprojektowanie i wykonanie robót budowlanych w rozumieniu ustawy z dnia 7 lipca 1994 r. - Prawo budowlane, zamawiający opisuje przedmiot zamówienia za pomocą programu funkcjonalno-użytkowego. - Art. 31 ust. 4 Minister właściwy do spraw budownictwa, gospodarki przestrzennej i mieszkaniowej określi, w drodze rozporządzenia, szczegółowy zakres i formę: 1) dokumentacji projektowej, 2) specyfikacji technicznych wykonania i odbioru robót budowlanych, 3) programu funkcjonalno-użytkowego - mając na względzie rodzaj robót budowlanych, a także nazwy i kody Wspólnego Słownika Zamówień. Inne informacje i dokumenty niezbędne do zaprojektowania robót budowlanych, w szczególności:

05 zdemontować starą miskę ustępową i umywalkę oraz zamontować nowy ustęp typu kompakt oraz umywalkę fajansową w wymiarach min. 60x43 białą, postument wiszący półnoga do umywalki.

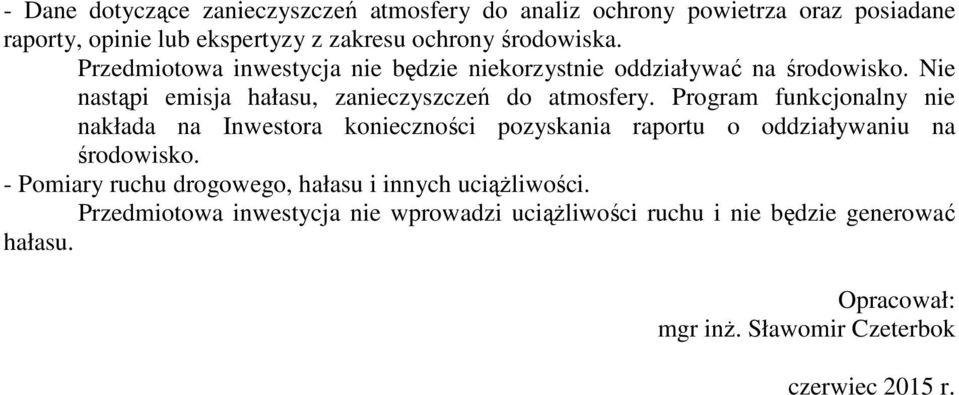

6 - Dane dotyczące zanieczyszczeń atmosfery do analiz ochrony powietrza oraz posiadane raporty, opinie lub ekspertyzy z zakresu ochrony środowiska. Przedmiotowa inwestycja nie będzie niekorzystnie oddziaływać na środowisko. Nie nastąpi emisja hałasu, zanieczyszczeń do atmosfery. Program funkcjonalny nie nakłada na Inwestora konieczności pozyskania raportu o oddziaływaniu na środowisko. - Pomiary ruchu drogowego, hałasu i innych uciążliwości. Przedmiotowa inwestycja nie wprowadzi uciążliwości ruchu i nie będzie generować hałasu. Opracował: mgr inż. Sławomir Czeterbok czerwiec 2015 r.

Program funkcjonalny nie nakłada na Inwestora konieczności pozyskania raportu o oddziaływaniu na środowisko.
