Program funkcjonalno-użytkowy dla robót budowlanych

Transkrypt

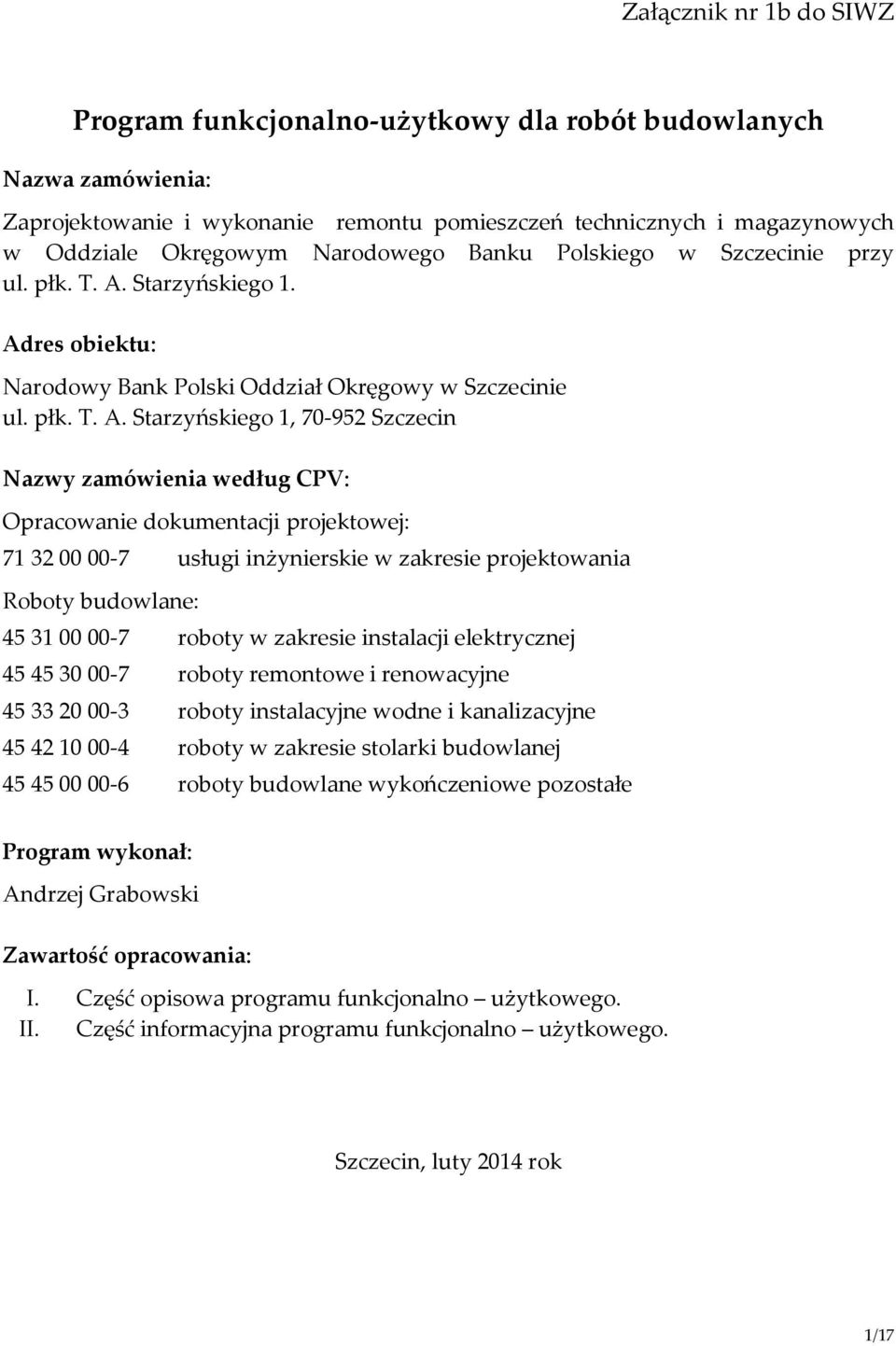

1 Załącznik nr 1b do SIWZ Program funkcjonalno-użytkowy dla robót budowlanych Nazwa zamówienia: Zaprojektowanie i wykonanie remontu pomieszczeń technicznych i magazynowych w Oddziale Okręgowym Narodowego Banku Polskiego w Szczecinie przy ul. płk. T. A. Starzyńskiego 1. Adres obiektu: Narodowy Bank Polski Oddział Okręgowy w Szczecinie ul. płk. T. A. Starzyńskiego 1, Szczecin Nazwy zamówienia według CPV: Opracowanie dokumentacji projektowej: usługi inżynierskie w zakresie projektowania Roboty budowlane: roboty w zakresie instalacji elektrycznej roboty remontowe i renowacyjne roboty instalacyjne wodne i kanalizacyjne roboty w zakresie stolarki budowlanej roboty budowlane wykończeniowe pozostałe Program wykonał: Andrzej Grabowski Zawartość opracowania: I. Część opisowa programu funkcjonalno użytkowego. II. Część informacyjna programu funkcjonalno użytkowego. Szczecin, luty 2014 rok 1/17

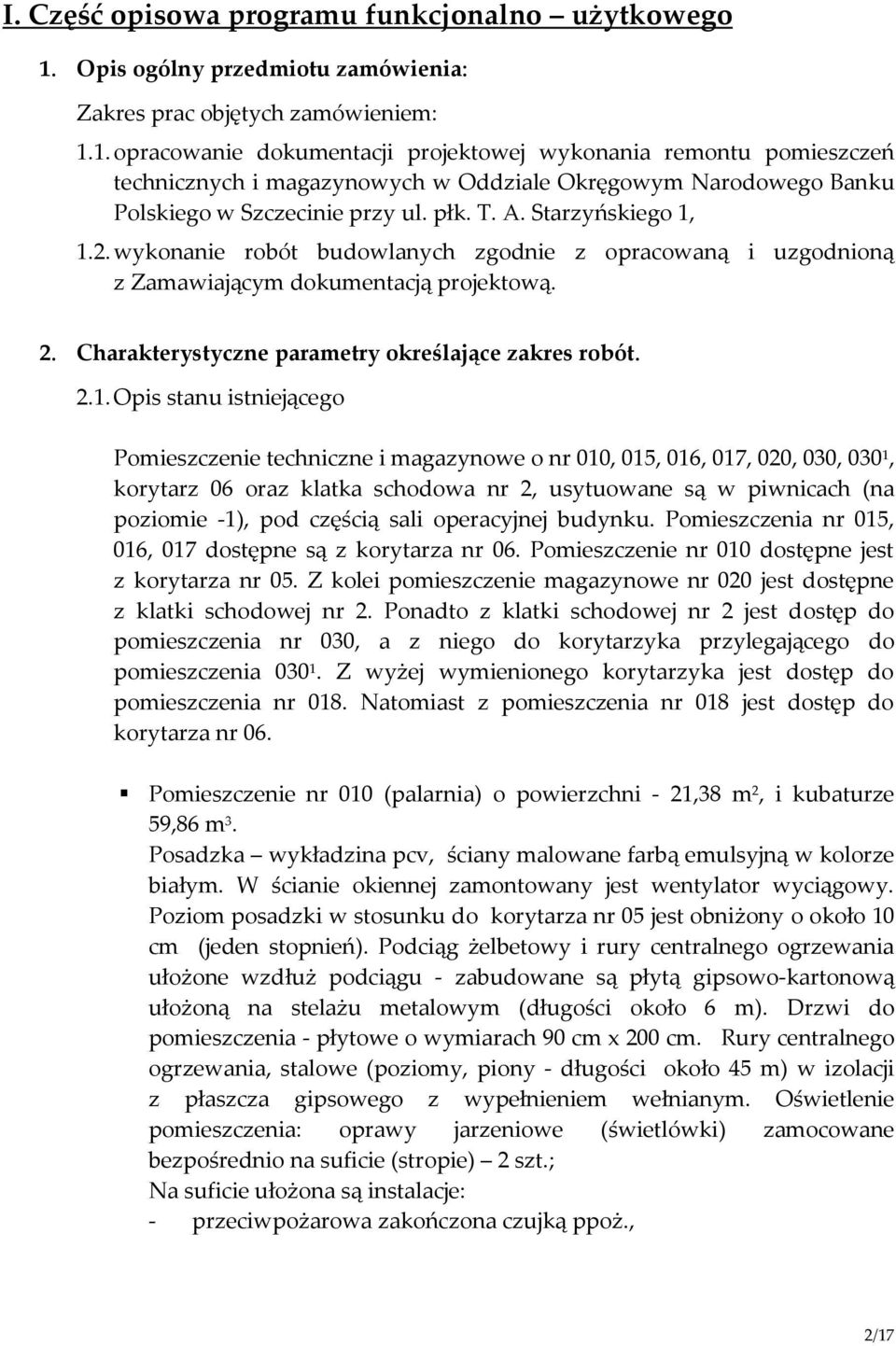

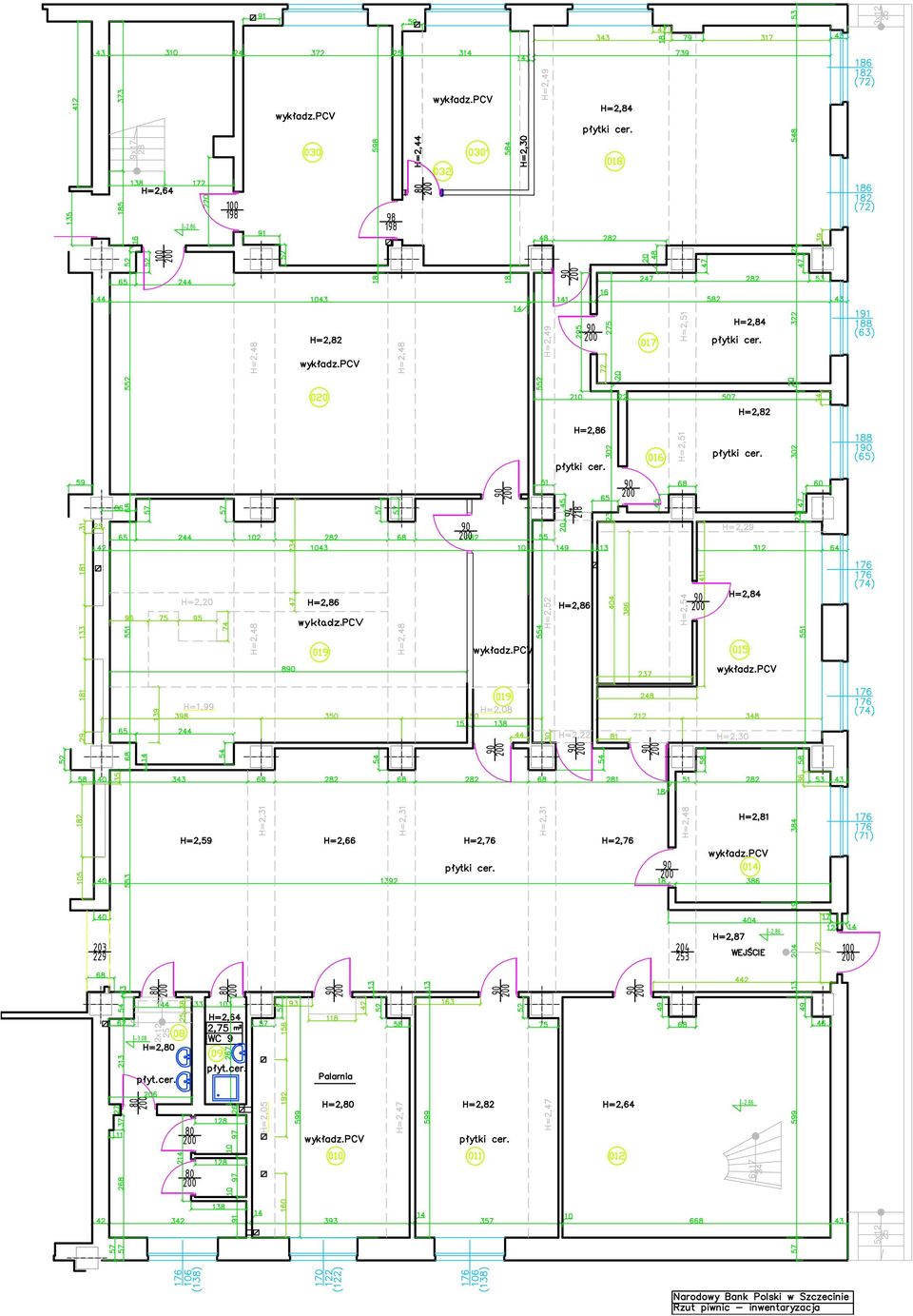

2 I. Część opisowa programu funkcjonalno użytkowego 1. Opis ogólny przedmiotu zamówienia: Zakres prac objętych zamówieniem: 1.1. opracowanie dokumentacji projektowej wykonania remontu pomieszczeń technicznych i magazynowych w Oddziale Okręgowym Narodowego Banku Polskiego w Szczecinie przy ul. płk. T. A. Starzyńskiego 1, 1.2. wykonanie robót budowlanych zgodnie z opracowaną i uzgodnioną z Zamawiającym dokumentacją projektową. 2. Charakterystyczne parametry określające zakres robót Opis stanu istniejącego Pomieszczenie techniczne i magazynowe o nr 010, 015, 016, 017, 020, 030, 030 1, korytarz 06 oraz klatka schodowa nr 2, usytuowane są w piwnicach (na poziomie -1), pod częścią sali operacyjnej budynku. Pomieszczenia nr 015, 016, 017 dostępne są z korytarza nr 06. Pomieszczenie nr 010 dostępne jest z korytarza nr 05. Z kolei pomieszczenie magazynowe nr 020 jest dostępne z klatki schodowej nr 2. Ponadto z klatki schodowej nr 2 jest dostęp do pomieszczenia nr 030, a z niego do korytarzyka przylegającego do pomieszczenia Z wyżej wymienionego korytarzyka jest dostęp do pomieszczenia nr 018. Natomiast z pomieszczenia nr 018 jest dostęp do korytarza nr 06. Pomieszczenie nr 010 (palarnia) o powierzchni - 21,38 m 2, i kubaturze 59,86 m 3. Posadzka wykładzina pcv, ściany malowane farbą emulsyjną w kolorze białym. W ścianie okiennej zamontowany jest wentylator wyciągowy. Poziom posadzki w stosunku do korytarza nr 05 jest obniżony o około 10 cm (jeden stopnień). Podciąg żelbetowy i rury centralnego ogrzewania ułożone wzdłuż podciągu - zabudowane są płytą gipsowo-kartonową ułożoną na stelażu metalowym (długości około 6 m). Drzwi do pomieszczenia - płytowe o wymiarach 90 cm x 200 cm. Rury centralnego ogrzewania, stalowe (poziomy, piony - długości około 45 m) w izolacji z płaszcza gipsowego z wypełnieniem wełnianym. Oświetlenie pomieszczenia: oprawy jarzeniowe (świetlówki) zamocowane bezpośrednio na suficie (stropie) 2 szt.; Na suficie ułożona są instalacje: - przeciwpożarowa zakończona czujką ppoż., 2/17

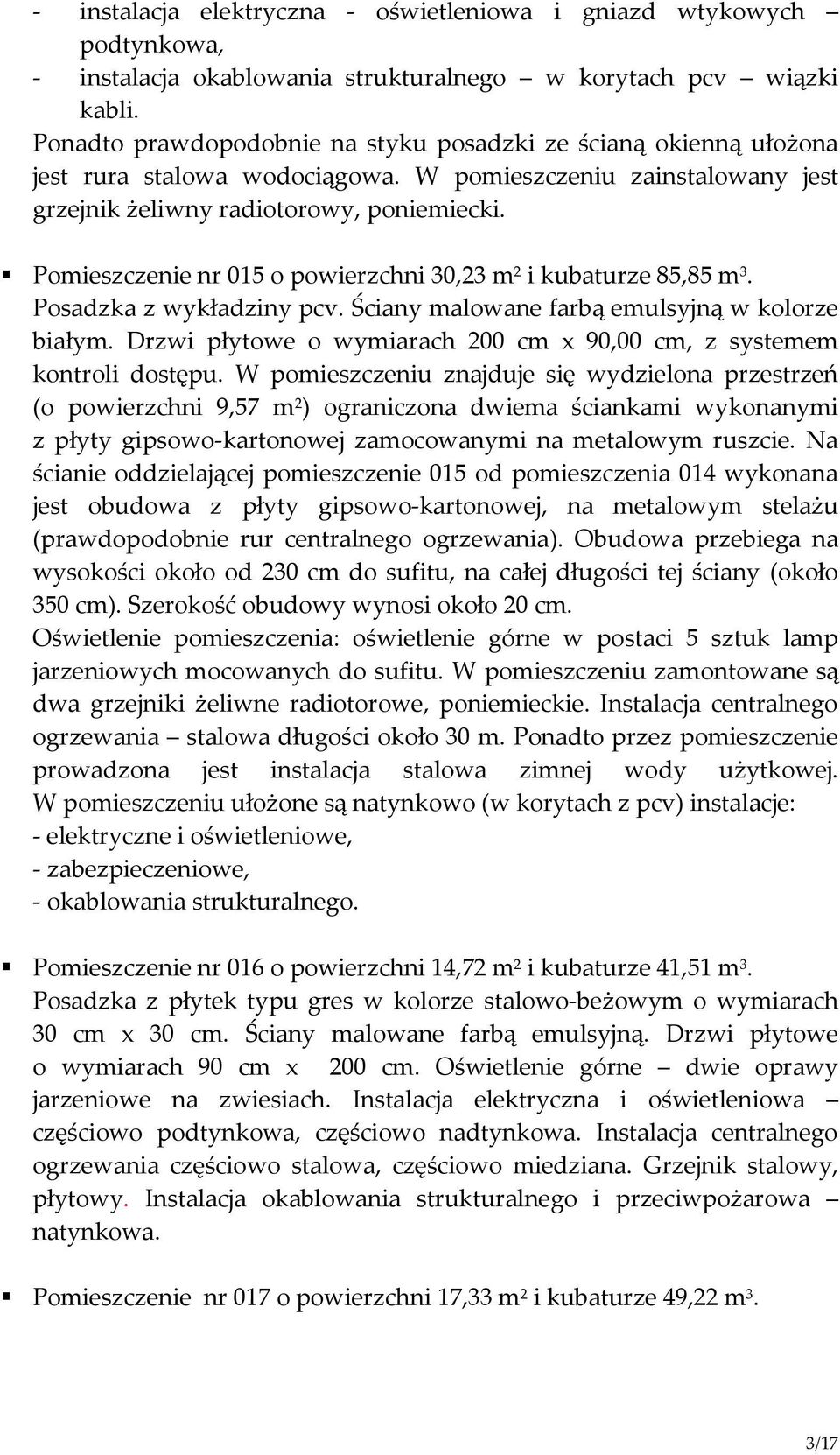

3 - instalacja elektryczna - oświetleniowa i gniazd wtykowych podtynkowa, - instalacja okablowania strukturalnego w korytach pcv wiązki kabli. Ponadto prawdopodobnie na styku posadzki ze ścianą okienną ułożona jest rura stalowa wodociągowa. W pomieszczeniu zainstalowany jest grzejnik żeliwny radiotorowy, poniemiecki. Pomieszczenie nr 015 o powierzchni 30,23 m 2 i kubaturze 85,85 m 3. Posadzka z wykładziny pcv. Ściany malowane farbą emulsyjną w kolorze białym. Drzwi płytowe o wymiarach 200 cm x 90,00 cm, z systemem kontroli dostępu. W pomieszczeniu znajduje się wydzielona przestrzeń (o powierzchni 9,57 m 2 ) ograniczona dwiema ściankami wykonanymi z płyty gipsowo-kartonowej zamocowanymi na metalowym ruszcie. Na ścianie oddzielającej pomieszczenie 015 od pomieszczenia 014 wykonana jest obudowa z płyty gipsowo-kartonowej, na metalowym stelażu (prawdopodobnie rur centralnego ogrzewania). Obudowa przebiega na wysokości około od 230 cm do sufitu, na całej długości tej ściany (około 350 cm). Szerokość obudowy wynosi około 20 cm. Oświetlenie pomieszczenia: oświetlenie górne w postaci 5 sztuk lamp jarzeniowych mocowanych do sufitu. W pomieszczeniu zamontowane są dwa grzejniki żeliwne radiotorowe, poniemieckie. Instalacja centralnego ogrzewania stalowa długości około 30 m. Ponadto przez pomieszczenie prowadzona jest instalacja stalowa zimnej wody użytkowej. W pomieszczeniu ułożone są natynkowo (w korytach z pcv) instalacje: - elektryczne i oświetleniowe, - zabezpieczeniowe, - okablowania strukturalnego. Pomieszczenie nr 016 o powierzchni 14,72 m 2 i kubaturze 41,51 m 3. Posadzka z płytek typu gres w kolorze stalowo-beżowym o wymiarach 30 cm x 30 cm. Ściany malowane farbą emulsyjną. Drzwi płytowe o wymiarach 90 cm x 200 cm. Oświetlenie górne dwie oprawy jarzeniowe na zwiesiach. Instalacja elektryczna i oświetleniowa częściowo podtynkowa, częściowo nadtynkowa. Instalacja centralnego ogrzewania częściowo stalowa, częściowo miedziana. Grzejnik stalowy, płytowy. Instalacja okablowania strukturalnego i przeciwpożarowa natynkowa. Pomieszczenie nr 017 o powierzchni 17,33 m 2 i kubaturze 49,22 m 3. 3/17

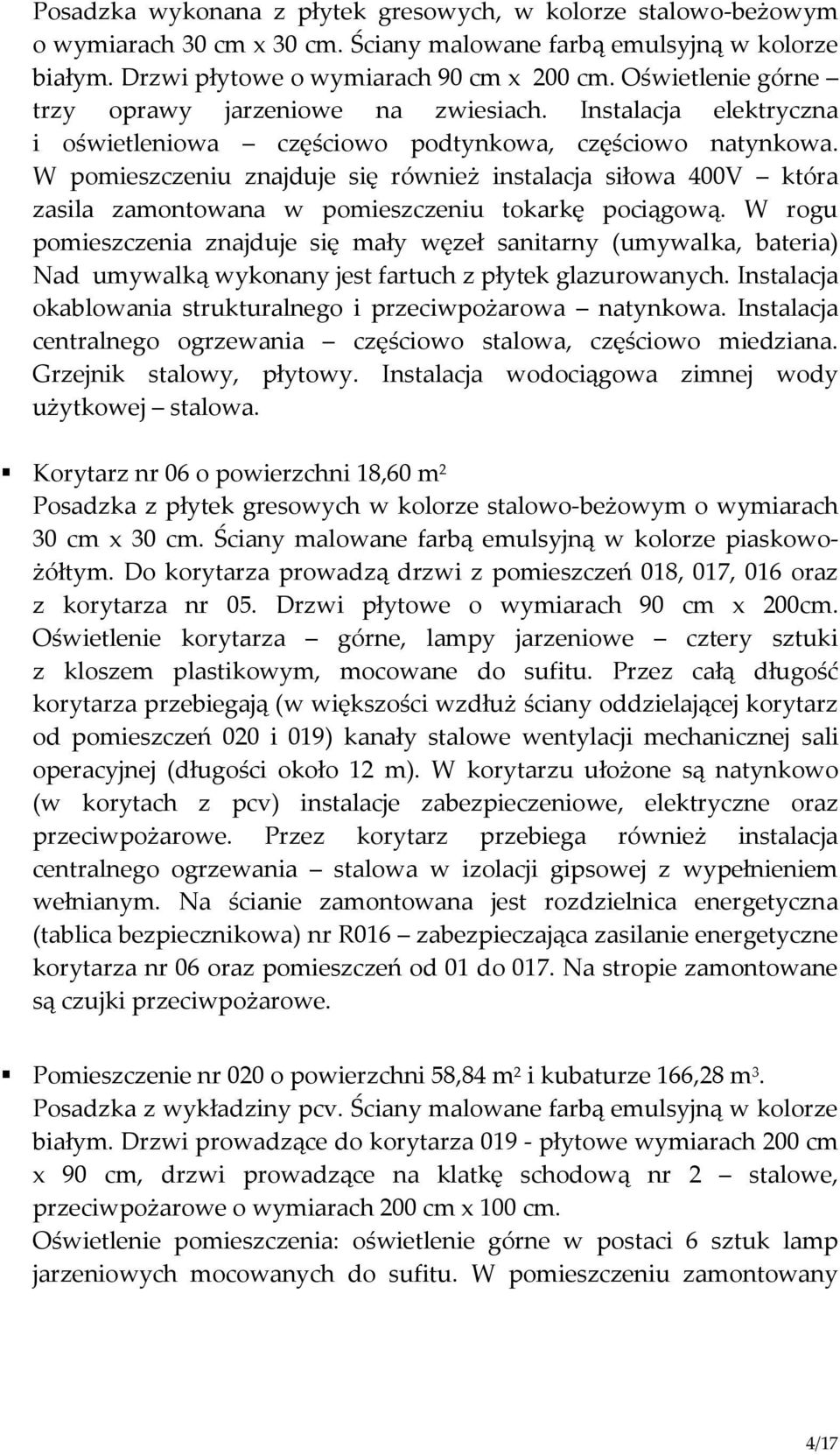

4 Posadzka wykonana z płytek gresowych, w kolorze stalowo-beżowym o wymiarach 30 cm x 30 cm. Ściany malowane farbą emulsyjną w kolorze białym. Drzwi płytowe o wymiarach 90 cm x 200 cm. Oświetlenie górne trzy oprawy jarzeniowe na zwiesiach. Instalacja elektryczna i oświetleniowa częściowo podtynkowa, częściowo natynkowa. W pomieszczeniu znajduje się również instalacja siłowa 400V która zasila zamontowana w pomieszczeniu tokarkę pociągową. W rogu pomieszczenia znajduje się mały węzeł sanitarny (umywalka, bateria) Nad umywalką wykonany jest fartuch z płytek glazurowanych. Instalacja okablowania strukturalnego i przeciwpożarowa natynkowa. Instalacja centralnego ogrzewania częściowo stalowa, częściowo miedziana. Grzejnik stalowy, płytowy. Instalacja wodociągowa zimnej wody użytkowej stalowa. Korytarz nr 06 o powierzchni 18,60 m 2 Posadzka z płytek gresowych w kolorze stalowo-beżowym o wymiarach 30 cm x 30 cm. Ściany malowane farbą emulsyjną w kolorze piaskowożółtym. Do korytarza prowadzą drzwi z pomieszczeń 018, 017, 016 oraz z korytarza nr 05. Drzwi płytowe o wymiarach 90 cm x 200cm. Oświetlenie korytarza górne, lampy jarzeniowe cztery sztuki z kloszem plastikowym, mocowane do sufitu. Przez całą długość korytarza przebiegają (w większości wzdłuż ściany oddzielającej korytarz od pomieszczeń 020 i 019) kanały stalowe wentylacji mechanicznej sali operacyjnej (długości około 12 m). W korytarzu ułożone są natynkowo (w korytach z pcv) instalacje zabezpieczeniowe, elektryczne oraz przeciwpożarowe. Przez korytarz przebiega również instalacja centralnego ogrzewania stalowa w izolacji gipsowej z wypełnieniem wełnianym. Na ścianie zamontowana jest rozdzielnica energetyczna (tablica bezpiecznikowa) nr R016 zabezpieczająca zasilanie energetyczne korytarza nr 06 oraz pomieszczeń od 01 do 017. Na stropie zamontowane są czujki przeciwpożarowe. Pomieszczenie nr 020 o powierzchni 58,84 m 2 i kubaturze 166,28 m 3. Posadzka z wykładziny pcv. Ściany malowane farbą emulsyjną w kolorze białym. Drzwi prowadzące do korytarza płytowe wymiarach 200 cm x 90 cm, drzwi prowadzące na klatkę schodową nr 2 stalowe, przeciwpożarowe o wymiarach 200 cm x 100 cm. Oświetlenie pomieszczenia: oświetlenie górne w postaci 6 sztuk lamp jarzeniowych mocowanych do sufitu. W pomieszczeniu zamontowany 4/17

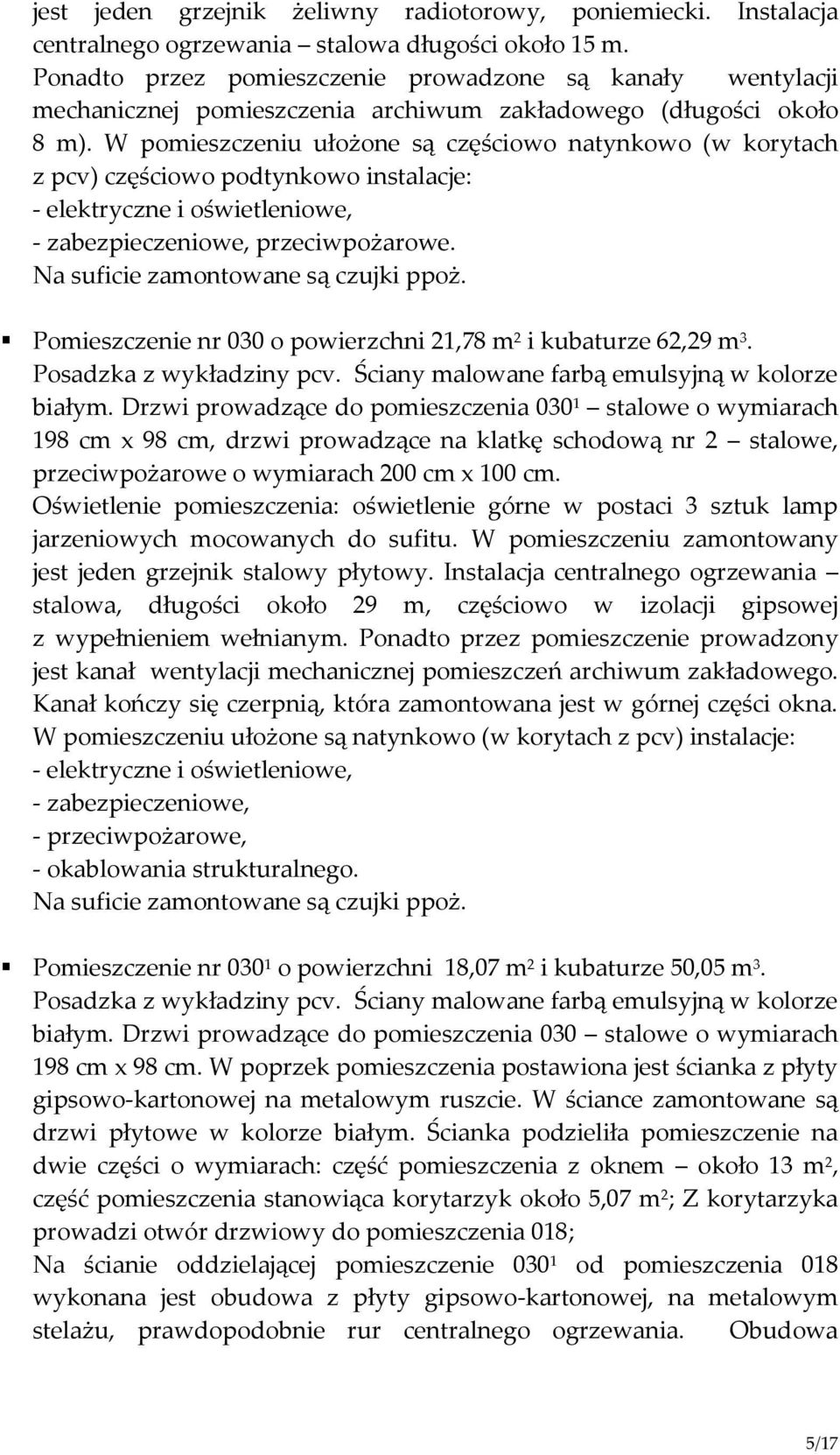

5 jest jeden grzejnik żeliwny radiotorowy, poniemiecki. Instalacja centralnego ogrzewania stalowa długości około 15 m. Ponadto przez pomieszczenie prowadzone są kanały wentylacji mechanicznej pomieszczenia archiwum zakładowego (długości około 8 m). W pomieszczeniu ułożone są częściowo natynkowo (w korytach z pcv) częściowo podtynkowo instalacje: - elektryczne i oświetleniowe, - zabezpieczeniowe, przeciwpożarowe. Na suficie zamontowane są czujki ppoż. Pomieszczenie nr 030 o powierzchni 21,78 m 2 i kubaturze 62,29 m 3. Posadzka z wykładziny pcv. Ściany malowane farbą emulsyjną w kolorze białym. Drzwi prowadzące do pomieszczenia stalowe o wymiarach 198 cm x 98 cm, drzwi prowadzące na klatkę schodową nr 2 stalowe, przeciwpożarowe o wymiarach 200 cm x 100 cm. Oświetlenie pomieszczenia: oświetlenie górne w postaci 3 sztuk lamp jarzeniowych mocowanych do sufitu. W pomieszczeniu zamontowany jest jeden grzejnik stalowy płytowy. Instalacja centralnego ogrzewania stalowa, długości około 29 m, częściowo w izolacji gipsowej z wypełnieniem wełnianym. Ponadto przez pomieszczenie prowadzony jest kanał wentylacji mechanicznej pomieszczeń archiwum zakładowego. Kanał kończy się czerpnią, która zamontowana jest w górnej części okna. W pomieszczeniu ułożone są natynkowo (w korytach z pcv) instalacje: - elektryczne i oświetleniowe, - zabezpieczeniowe, - przeciwpożarowe, - okablowania strukturalnego. Na suficie zamontowane są czujki ppoż. Pomieszczenie nr o powierzchni 18,07 m 2 i kubaturze 50,05 m 3. Posadzka z wykładziny pcv. Ściany malowane farbą emulsyjną w kolorze białym. Drzwi prowadzące do pomieszczenia 030 stalowe o wymiarach 198 cm x 98 cm. W poprzek pomieszczenia postawiona jest ścianka z płyty gipsowo-kartonowej na metalowym ruszcie. W ściance zamontowane są drzwi płytowe w kolorze białym. Ścianka podzieliła pomieszczenie na dwie części o wymiarach: część pomieszczenia z oknem około 13 m 2, część pomieszczenia stanowiąca korytarzyk około 5,07 m 2 ; Z korytarzyka prowadzi otwór drzwiowy do pomieszczenia 018; Na ścianie oddzielającej pomieszczenie od pomieszczenia 018 wykonana jest obudowa z płyty gipsowo-kartonowej, na metalowym stelażu, prawdopodobnie rur centralnego ogrzewania. Obudowa 5/17

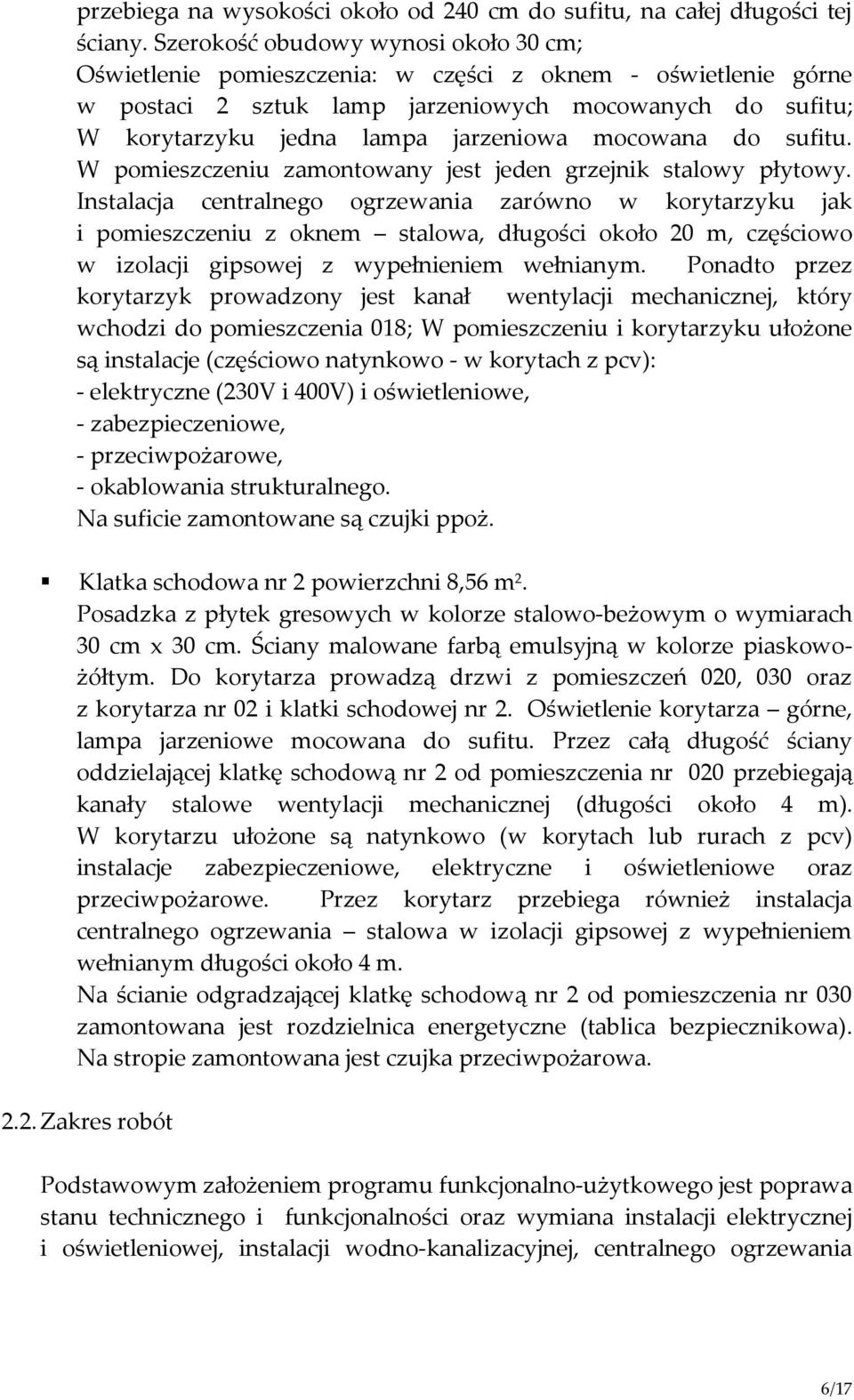

6 przebiega na wysokości około od 240 cm do sufitu, na całej długości tej ściany. Szerokość obudowy wynosi około 30 cm; Oświetlenie pomieszczenia: w części z oknem - oświetlenie górne w postaci 2 sztuk lamp jarzeniowych mocowanych do sufitu; W korytarzyku jedna lampa jarzeniowa mocowana do sufitu. W pomieszczeniu zamontowany jest jeden grzejnik stalowy płytowy. Instalacja centralnego ogrzewania zarówno w korytarzyku jak i pomieszczeniu z oknem stalowa, długości około 20 m, częściowo w izolacji gipsowej z wypełnieniem wełnianym. Ponadto przez korytarzyk prowadzony jest kanał wentylacji mechanicznej, który wchodzi do pomieszczenia 018; W pomieszczeniu i korytarzyku ułożone są instalacje (częściowo natynkowo - w korytach z pcv): - elektryczne (230V i 400V) i oświetleniowe, - zabezpieczeniowe, - przeciwpożarowe, - okablowania strukturalnego. Na suficie zamontowane są czujki ppoż. Klatka schodowa nr 2 powierzchni 8,56 m 2. Posadzka z płytek gresowych w kolorze stalowo-beżowym o wymiarach 30 cm x 30 cm. Ściany malowane farbą emulsyjną w kolorze piaskowożółtym. Do korytarza prowadzą drzwi z pomieszczeń 020, 030 oraz z korytarza nr 02 i klatki schodowej nr 2. Oświetlenie korytarza górne, lampa jarzeniowe mocowana do sufitu. Przez całą długość ściany oddzielającej klatkę schodową nr 2 od pomieszczenia nr 020 przebiegają kanały stalowe wentylacji mechanicznej (długości około 4 m). W korytarzu ułożone są natynkowo (w korytach lub rurach z pcv) instalacje zabezpieczeniowe, elektryczne i oświetleniowe oraz przeciwpożarowe. Przez korytarz przebiega również instalacja centralnego ogrzewania stalowa w izolacji gipsowej z wypełnieniem wełnianym długości około 4 m. Na ścianie odgradzającej klatkę schodową nr 2 od pomieszczenia nr 030 zamontowana jest rozdzielnica energetyczne (tablica bezpiecznikowa). Na stropie zamontowana jest czujka przeciwpożarowa Zakres robót Podstawowym założeniem programu funkcjonalno-użytkowego jest poprawa stanu technicznego i funkcjonalności oraz wymiana instalacji elektrycznej i oświetleniowej, instalacji wodno-kanalizacyjnej, centralnego ogrzewania 6/17

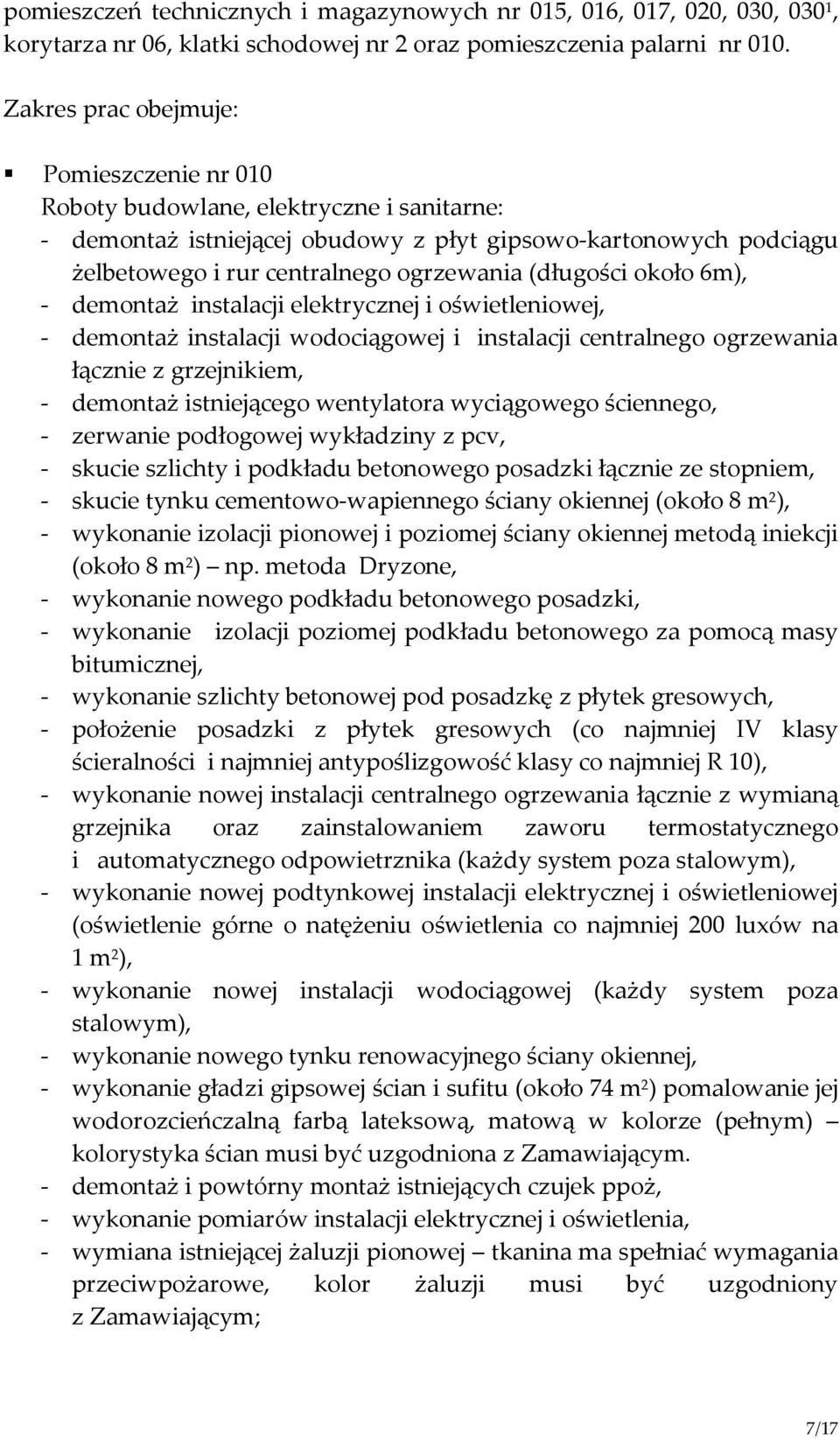

7 pomieszczeń technicznych i magazynowych nr 015, 016, 017, 020, 030, 030 1, korytarza nr 06, klatki schodowej nr 2 oraz pomieszczenia palarni nr 010. Zakres prac obejmuje: Pomieszczenie nr 010 Roboty budowlane, elektryczne i sanitarne: - demontaż istniejącej obudowy z płyt gipsowo-kartonowych podciągu żelbetowego i rur centralnego ogrzewania (długości około 6m), - demontaż instalacji elektrycznej i oświetleniowej, - demontaż instalacji wodociągowej i instalacji centralnego ogrzewania łącznie z grzejnikiem, - demontaż istniejącego wentylatora wyciągowego ściennego, - zerwanie podłogowej wykładziny z pcv, - skucie szlichty i podkładu betonowego posadzki łącznie ze stopniem, - skucie tynku cementowo-wapiennego ściany okiennej (około 8 m 2 ), - wykonanie izolacji pionowej i poziomej ściany okiennej metodą iniekcji (około 8 m 2 ) np. metoda Dryzone, - wykonanie nowego podkładu betonowego posadzki, - wykonanie izolacji poziomej podkładu betonowego za pomocą masy bitumicznej, - wykonanie szlichty betonowej pod posadzkę z płytek gresowych, - położenie posadzki z płytek gresowych (co najmniej IV klasy ścieralności i najmniej antypoślizgowość klasy co najmniej R 10), - wykonanie nowej instalacji centralnego ogrzewania łącznie z wymianą grzejnika oraz zainstalowaniem zaworu termostatycznego i automatycznego odpowietrznika (każdy system poza stalowym), - wykonanie nowej podtynkowej instalacji elektrycznej i oświetleniowej (oświetlenie górne o natężeniu oświetlenia co najmniej 200 luxów na 1 m 2 ), - wykonanie nowej instalacji wodociągowej (każdy system poza stalowym), - wykonanie nowego tynku renowacyjnego ściany okiennej, - wykonanie gładzi gipsowej ścian i sufitu (około 74 m 2 ) pomalowanie jej wodorozcieńczalną farbą lateksową, matową w kolorze (pełnym) kolorystyka ścian musi być uzgodniona z Zamawiającym. - demontaż i powtórny montaż istniejących czujek ppoż, - wykonanie pomiarów instalacji elektrycznej i oświetlenia, - wymiana istniejącej żaluzji pionowej tkanina ma spełniać wymagania przeciwpożarowe, kolor żaluzji musi być uzgodniony z Zamawiającym; 7/17

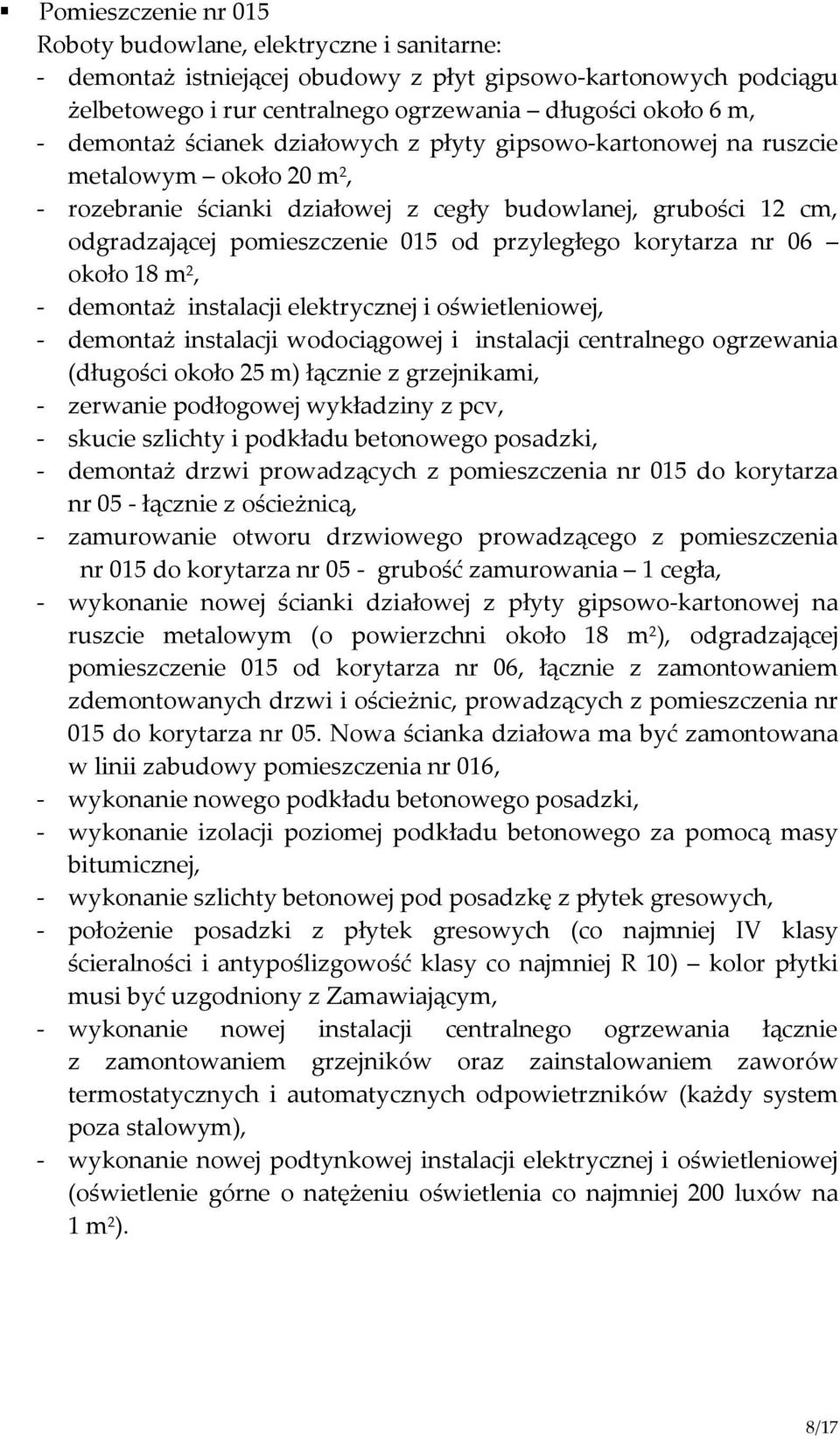

8 Pomieszczenie nr 015 Roboty budowlane, elektryczne i sanitarne: - demontaż istniejącej obudowy z płyt gipsowo-kartonowych podciągu żelbetowego i rur centralnego ogrzewania długości około 6 m, - demontaż ścianek działowych z płyty gipsowo-kartonowej na ruszcie metalowym około 20 m 2, - rozebranie ścianki działowej z cegły budowlanej, grubości 12 cm, odgradzającej pomieszczenie 015 od przyległego korytarza nr 06 około 18 m 2, - demontaż instalacji elektrycznej i oświetleniowej, - demontaż instalacji wodociągowej i instalacji centralnego ogrzewania (długości około 25 m) łącznie z grzejnikami, - zerwanie podłogowej wykładziny z pcv, - skucie szlichty i podkładu betonowego posadzki, - demontaż drzwi prowadzących z pomieszczenia nr 015 do korytarza nr 05 - łącznie z ościeżnicą, - zamurowanie otworu drzwiowego prowadzącego z pomieszczenia nr 015 do korytarza nr 05 - grubość zamurowania 1 cegła, - wykonanie nowej ścianki działowej z płyty gipsowo-kartonowej na ruszcie metalowym (o powierzchni około 18 m 2 ), odgradzającej pomieszczenie 015 od korytarza nr 06, łącznie z zamontowaniem zdemontowanych drzwi i ościeżnic, prowadzących z pomieszczenia nr 015 do korytarza nr 05. Nowa ścianka działowa ma być zamontowana w linii zabudowy pomieszczenia nr 016, - wykonanie nowego podkładu betonowego posadzki, - wykonanie izolacji poziomej podkładu betonowego za pomocą masy bitumicznej, - wykonanie szlichty betonowej pod posadzkę z płytek gresowych, - położenie posadzki z płytek gresowych (co najmniej IV klasy ścieralności i antypoślizgowość klasy co najmniej R 10) kolor płytki musi być uzgodniony z Zamawiającym, - wykonanie nowej instalacji centralnego ogrzewania łącznie z zamontowaniem grzejników oraz zainstalowaniem zaworów termostatycznych i automatycznych odpowietrzników (każdy system poza stalowym), - wykonanie nowej podtynkowej instalacji elektrycznej i oświetleniowej (oświetlenie górne o natężeniu oświetlenia co najmniej 200 luxów na 1 m 2 ). 8/17

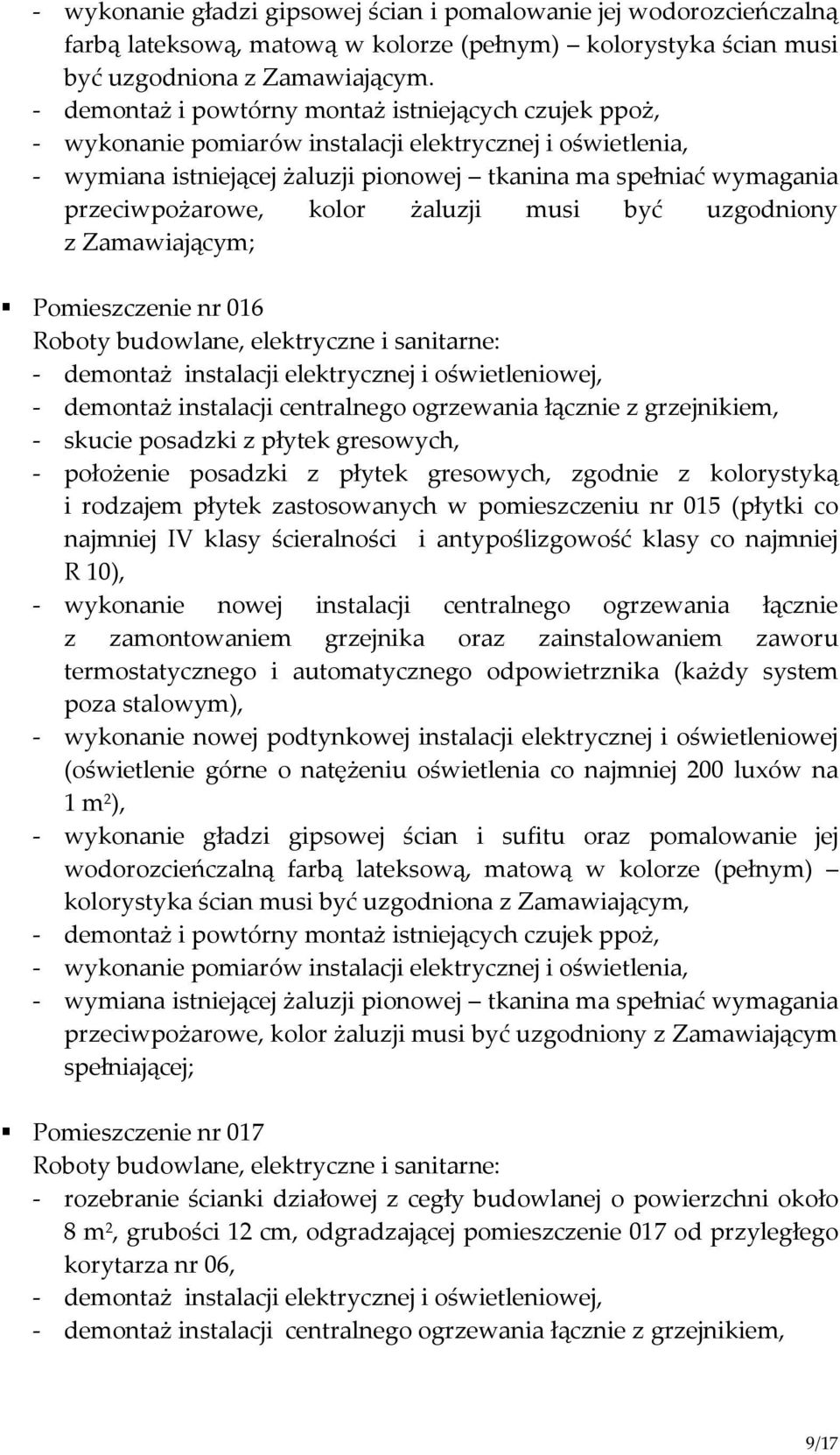

9 - wykonanie gładzi gipsowej ścian i pomalowanie jej wodorozcieńczalną farbą lateksową, matową w kolorze (pełnym) kolorystyka ścian musi być uzgodniona z Zamawiającym. - demontaż i powtórny montaż istniejących czujek ppoż, - wykonanie pomiarów instalacji elektrycznej i oświetlenia, - wymiana istniejącej żaluzji pionowej tkanina ma spełniać wymagania przeciwpożarowe, kolor żaluzji musi być uzgodniony z Zamawiającym; Pomieszczenie nr 016 Roboty budowlane, elektryczne i sanitarne: - demontaż instalacji elektrycznej i oświetleniowej, - demontaż instalacji centralnego ogrzewania łącznie z grzejnikiem, - skucie posadzki z płytek gresowych, - położenie posadzki z płytek gresowych, zgodnie z kolorystyką i rodzajem płytek zastosowanych w pomieszczeniu nr 015 (płytki co najmniej IV klasy ścieralności i antypoślizgowość klasy co najmniej R 10), - wykonanie nowej instalacji centralnego ogrzewania łącznie z zamontowaniem grzejnika oraz zainstalowaniem zaworu termostatycznego i automatycznego odpowietrznika (każdy system poza stalowym), - wykonanie nowej podtynkowej instalacji elektrycznej i oświetleniowej (oświetlenie górne o natężeniu oświetlenia co najmniej 200 luxów na 1 m 2 ), - wykonanie gładzi gipsowej ścian i sufitu oraz pomalowanie jej wodorozcieńczalną farbą lateksową, matową w kolorze (pełnym) kolorystyka ścian musi być uzgodniona z Zamawiającym, - demontaż i powtórny montaż istniejących czujek ppoż, - wykonanie pomiarów instalacji elektrycznej i oświetlenia, - wymiana istniejącej żaluzji pionowej tkanina ma spełniać wymagania przeciwpożarowe, kolor żaluzji musi być uzgodniony z Zamawiającym spełniającej; Pomieszczenie nr 017 Roboty budowlane, elektryczne i sanitarne: - rozebranie ścianki działowej z cegły budowlanej o powierzchni około 8 m 2, grubości 12 cm, odgradzającej pomieszczenie 017 od przyległego korytarza nr 06, - demontaż instalacji elektrycznej i oświetleniowej, - demontaż instalacji centralnego ogrzewania łącznie z grzejnikiem, 9/17

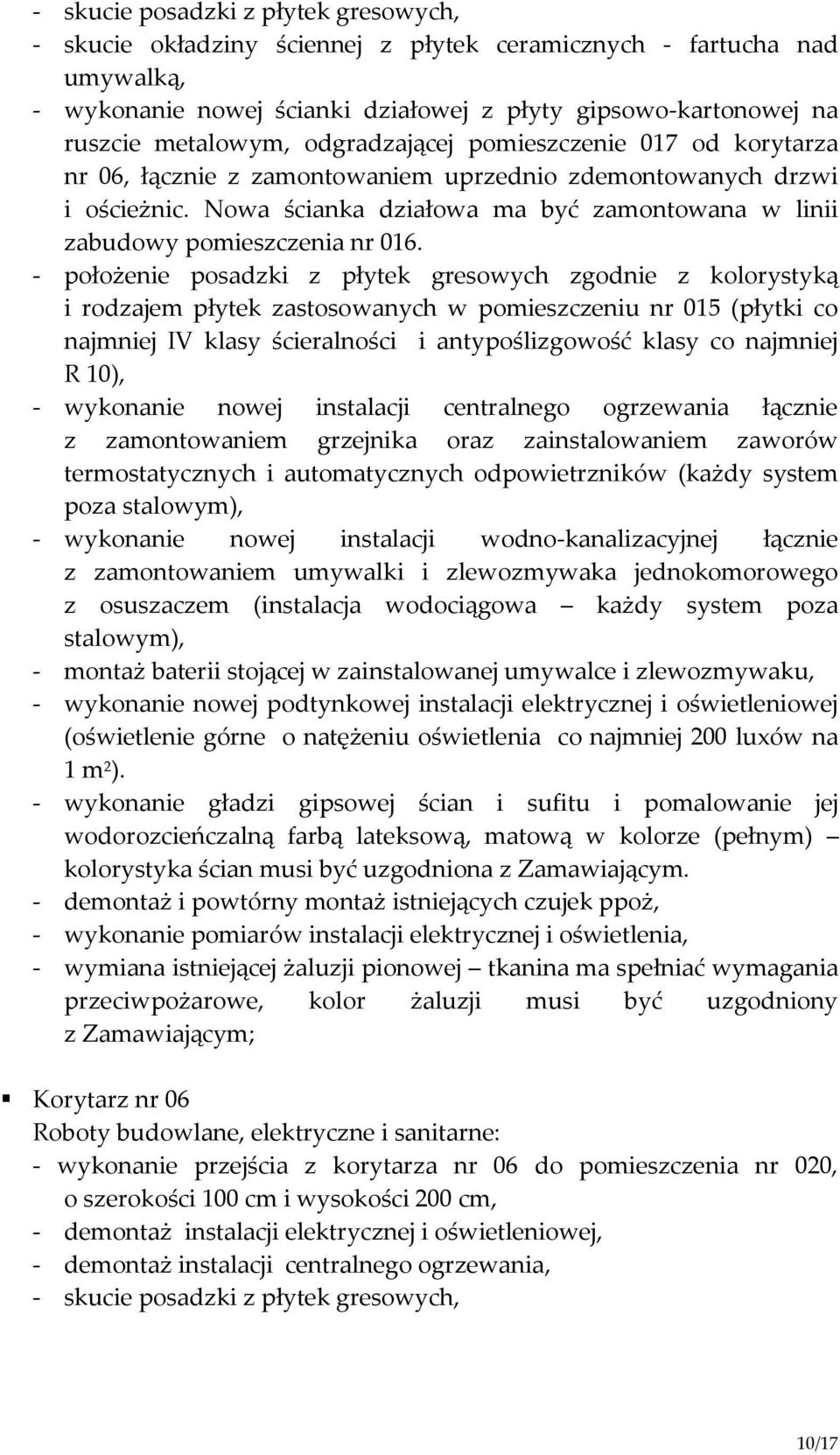

10 - skucie posadzki z płytek gresowych, - skucie okładziny ściennej z płytek ceramicznych - fartucha nad umywalką, - wykonanie nowej ścianki działowej z płyty gipsowo-kartonowej na ruszcie metalowym, odgradzającej pomieszczenie 017 od korytarza nr 06, łącznie z zamontowaniem uprzednio zdemontowanych drzwi i ościeżnic. Nowa ścianka działowa ma być zamontowana w linii zabudowy pomieszczenia nr położenie posadzki z płytek gresowych zgodnie z kolorystyką i rodzajem płytek zastosowanych w pomieszczeniu nr 015 (płytki co najmniej IV klasy ścieralności i antypoślizgowość klasy co najmniej R 10), - wykonanie nowej instalacji centralnego ogrzewania łącznie z zamontowaniem grzejnika oraz zainstalowaniem zaworów termostatycznych i automatycznych odpowietrzników (każdy system poza stalowym), - wykonanie nowej instalacji wodno-kanalizacyjnej łącznie z zamontowaniem umywalki i zlewozmywaka jednokomorowego z osuszaczem (instalacja wodociągowa każdy system poza stalowym), - montaż baterii stojącej w zainstalowanej umywalce i zlewozmywaku, - wykonanie nowej podtynkowej instalacji elektrycznej i oświetleniowej (oświetlenie górne o natężeniu oświetlenia co najmniej 200 luxów na 1 m 2 ). - wykonanie gładzi gipsowej ścian i sufitu i pomalowanie jej wodorozcieńczalną farbą lateksową, matową w kolorze (pełnym) kolorystyka ścian musi być uzgodniona z Zamawiającym. - demontaż i powtórny montaż istniejących czujek ppoż, - wykonanie pomiarów instalacji elektrycznej i oświetlenia, - wymiana istniejącej żaluzji pionowej tkanina ma spełniać wymagania przeciwpożarowe, kolor żaluzji musi być uzgodniony z Zamawiającym; Korytarz nr 06 Roboty budowlane, elektryczne i sanitarne: - wykonanie przejścia z korytarza nr 06 do pomieszczenia nr 020, o szerokości 100 cm i wysokości 200 cm, - demontaż instalacji elektrycznej i oświetleniowej, - demontaż instalacji centralnego ogrzewania, - skucie posadzki z płytek gresowych, 10/17

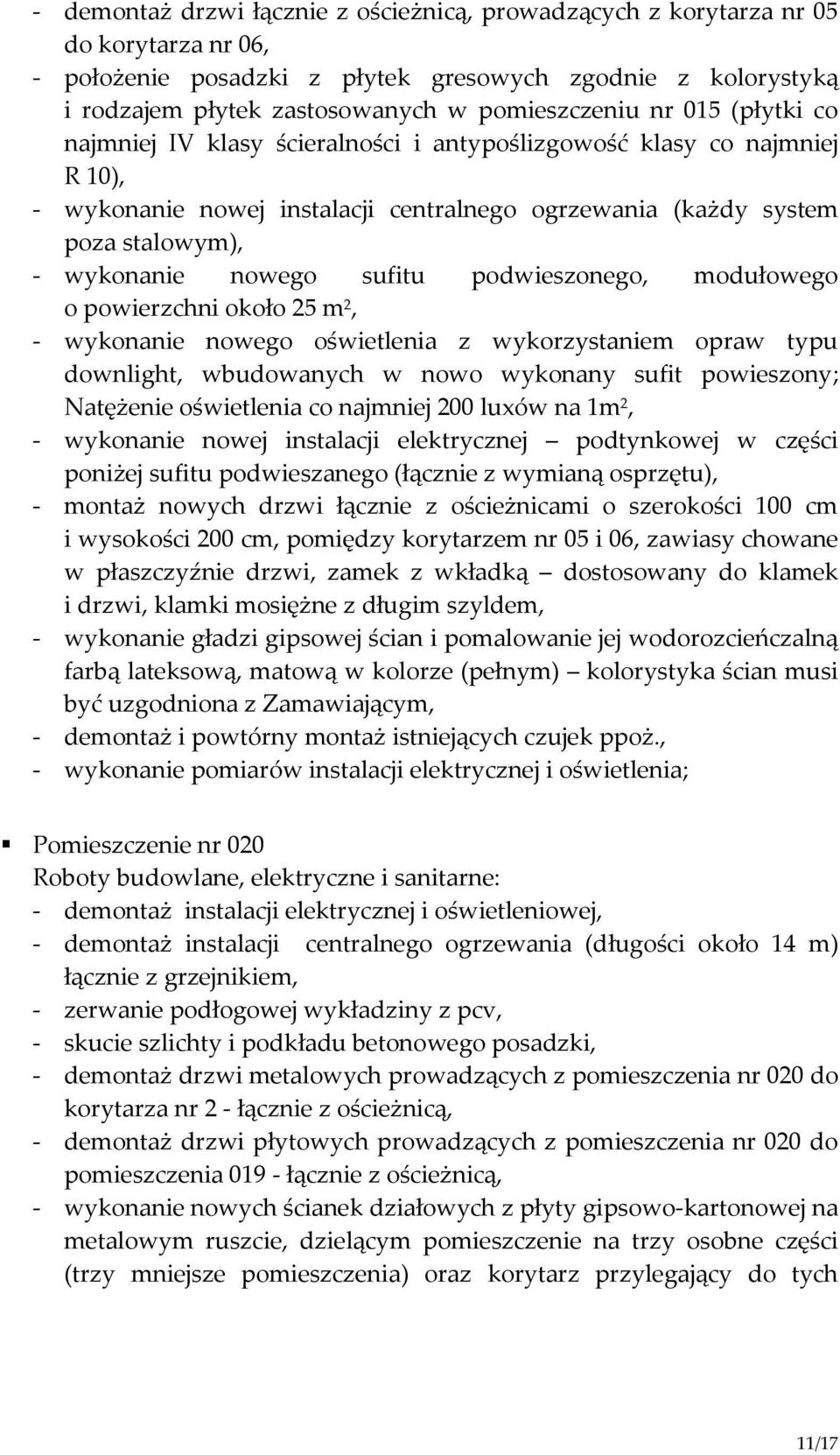

11 - demontaż drzwi łącznie z ościeżnicą, prowadzących z korytarza nr 05 do korytarza nr 06, - położenie posadzki z płytek gresowych zgodnie z kolorystyką i rodzajem płytek zastosowanych w pomieszczeniu nr 015 (płytki co najmniej IV klasy ścieralności i antypoślizgowość klasy co najmniej R 10), - wykonanie nowej instalacji centralnego ogrzewania (każdy system poza stalowym), - wykonanie nowego sufitu podwieszonego, modułowego o powierzchni około 25 m 2, - wykonanie nowego oświetlenia z wykorzystaniem opraw typu downlight, wbudowanych w nowo wykonany sufit powieszony; Natężenie oświetlenia co najmniej 200 luxów na 1m 2, - wykonanie nowej instalacji elektrycznej podtynkowej w części poniżej sufitu podwieszanego (łącznie z wymianą osprzętu), - montaż nowych drzwi łącznie z ościeżnicami o szerokości 100 cm i wysokości 200 cm, pomiędzy korytarzem nr 05 i 06, zawiasy chowane w płaszczyźnie drzwi, zamek z wkładką dostosowany do klamek i drzwi, klamki mosiężne z długim szyldem, - wykonanie gładzi gipsowej ścian i pomalowanie jej wodorozcieńczalną farbą lateksową, matową w kolorze (pełnym) kolorystyka ścian musi być uzgodniona z Zamawiającym, - demontaż i powtórny montaż istniejących czujek ppoż., - wykonanie pomiarów instalacji elektrycznej i oświetlenia; Pomieszczenie nr 020 Roboty budowlane, elektryczne i sanitarne: - demontaż instalacji elektrycznej i oświetleniowej, - demontaż instalacji centralnego ogrzewania (długości około 14 m) łącznie z grzejnikiem, - zerwanie podłogowej wykładziny z pcv, - skucie szlichty i podkładu betonowego posadzki, - demontaż drzwi metalowych prowadzących z pomieszczenia nr 020 do korytarza nr 2 - łącznie z ościeżnicą, - demontaż drzwi płytowych prowadzących z pomieszczenia nr 020 do pomieszczenia łącznie z ościeżnicą, - wykonanie nowych ścianek działowych z płyty gipsowo-kartonowej na metalowym ruszcie, dzielącym pomieszczenie na trzy osobne części (trzy mniejsze pomieszczenia) oraz korytarz przylegający do tych 11/17

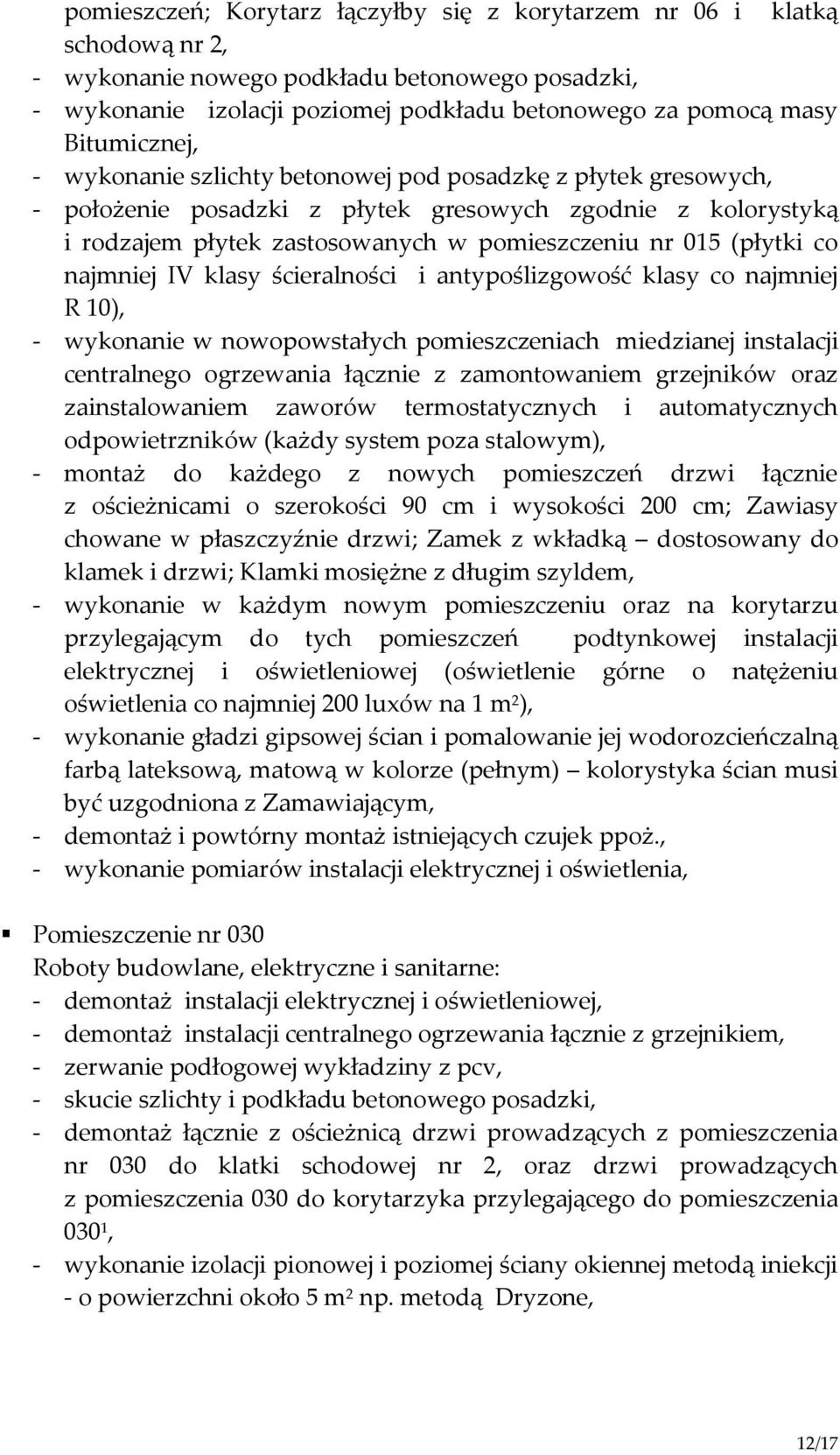

12 pomieszczeń; Korytarz łączyłby się z korytarzem nr 06 i klatką schodową nr 2, - wykonanie nowego podkładu betonowego posadzki, - wykonanie izolacji poziomej podkładu betonowego za pomocą masy Bitumicznej, - wykonanie szlichty betonowej pod posadzkę z płytek gresowych, - położenie posadzki z płytek gresowych zgodnie z kolorystyką i rodzajem płytek zastosowanych w pomieszczeniu nr 015 (płytki co najmniej IV klasy ścieralności i antypoślizgowość klasy co najmniej R 10), - wykonanie w nowopowstałych pomieszczeniach miedzianej instalacji centralnego ogrzewania łącznie z zamontowaniem grzejników oraz zainstalowaniem zaworów termostatycznych i automatycznych odpowietrzników (każdy system poza stalowym), - montaż do każdego z nowych pomieszczeń drzwi łącznie z ościeżnicami o szerokości 90 cm i wysokości 200 cm; Zawiasy chowane w płaszczyźnie drzwi; Zamek z wkładką dostosowany do klamek i drzwi; Klamki mosiężne z długim szyldem, - wykonanie w każdym nowym pomieszczeniu oraz na korytarzu przylegającym do tych pomieszczeń podtynkowej instalacji elektrycznej i oświetleniowej (oświetlenie górne o natężeniu oświetlenia co najmniej 200 luxów na 1 m 2 ), - wykonanie gładzi gipsowej ścian i pomalowanie jej wodorozcieńczalną farbą lateksową, matową w kolorze (pełnym) kolorystyka ścian musi być uzgodniona z Zamawiającym, - demontaż i powtórny montaż istniejących czujek ppoż., - wykonanie pomiarów instalacji elektrycznej i oświetlenia, Pomieszczenie nr 030 Roboty budowlane, elektryczne i sanitarne: - demontaż instalacji elektrycznej i oświetleniowej, - demontaż instalacji centralnego ogrzewania łącznie z grzejnikiem, - zerwanie podłogowej wykładziny z pcv, - skucie szlichty i podkładu betonowego posadzki, - demontaż łącznie z ościeżnicą drzwi prowadzących z pomieszczenia nr 030 do klatki schodowej nr 2, oraz drzwi prowadzących z pomieszczenia 030 do korytarzyka przylegającego do pomieszczenia 030 1, - wykonanie izolacji pionowej i poziomej ściany okiennej metodą iniekcji - o powierzchni około 5 m 2 np. metodą Dryzone, 12/17

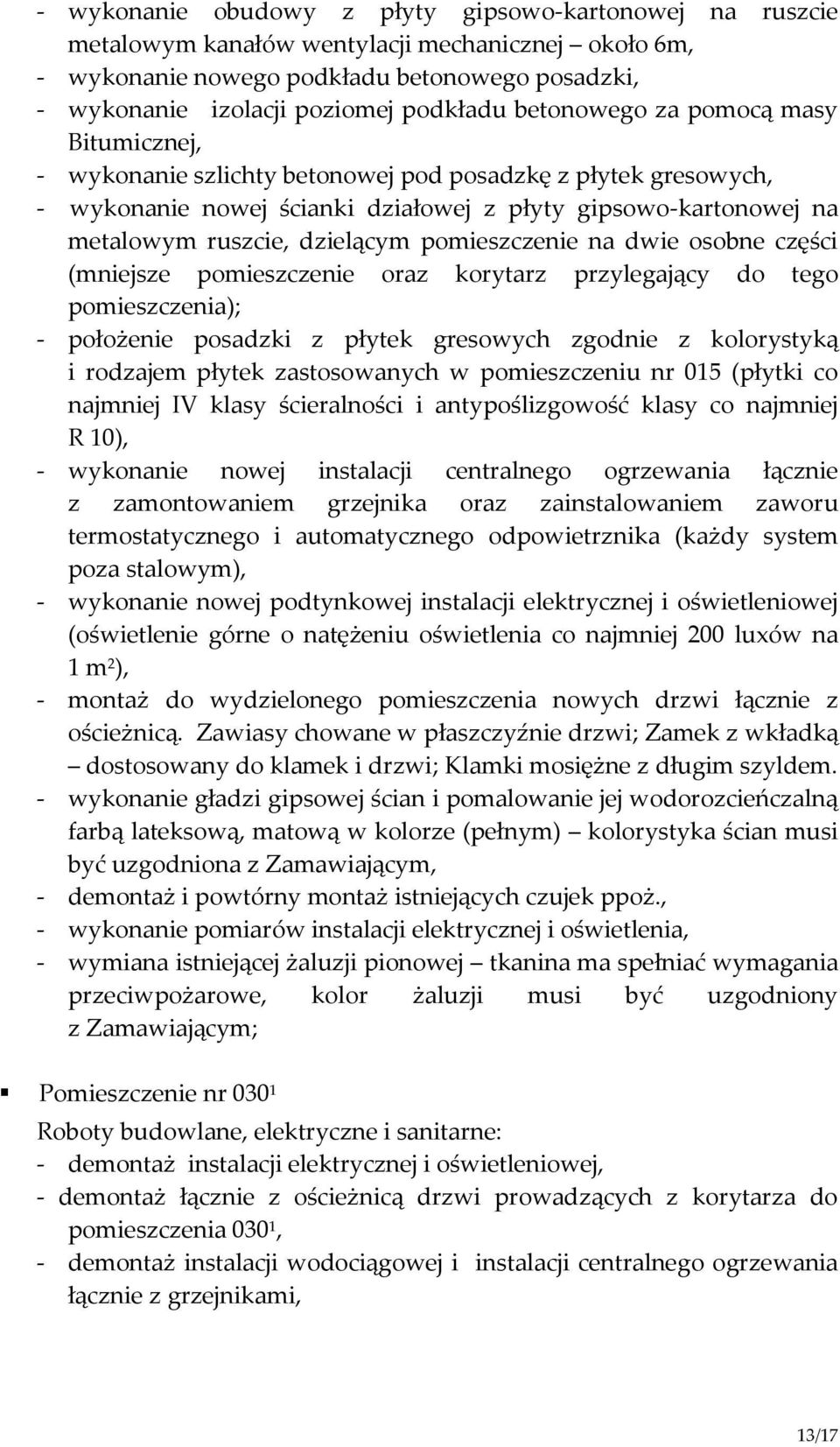

13 - wykonanie obudowy z płyty gipsowo-kartonowej na ruszcie metalowym kanałów wentylacji mechanicznej około 6m, - wykonanie nowego podkładu betonowego posadzki, - wykonanie izolacji poziomej podkładu betonowego za pomocą masy Bitumicznej, - wykonanie szlichty betonowej pod posadzkę z płytek gresowych, - wykonanie nowej ścianki działowej z płyty gipsowo-kartonowej na metalowym ruszcie, dzielącym pomieszczenie na dwie osobne części (mniejsze pomieszczenie oraz korytarz przylegający do tego pomieszczenia); - położenie posadzki z płytek gresowych zgodnie z kolorystyką i rodzajem płytek zastosowanych w pomieszczeniu nr 015 (płytki co najmniej IV klasy ścieralności i antypoślizgowość klasy co najmniej R 10), - wykonanie nowej instalacji centralnego ogrzewania łącznie z zamontowaniem grzejnika oraz zainstalowaniem zaworu termostatycznego i automatycznego odpowietrznika (każdy system poza stalowym), - wykonanie nowej podtynkowej instalacji elektrycznej i oświetleniowej (oświetlenie górne o natężeniu oświetlenia co najmniej 200 luxów na 1 m 2 ), - montaż do wydzielonego pomieszczenia nowych drzwi łącznie z ościeżnicą. Zawiasy chowane w płaszczyźnie drzwi; Zamek z wkładką dostosowany do klamek i drzwi; Klamki mosiężne z długim szyldem. - wykonanie gładzi gipsowej ścian i pomalowanie jej wodorozcieńczalną farbą lateksową, matową w kolorze (pełnym) kolorystyka ścian musi być uzgodniona z Zamawiającym, - demontaż i powtórny montaż istniejących czujek ppoż., - wykonanie pomiarów instalacji elektrycznej i oświetlenia, - wymiana istniejącej żaluzji pionowej tkanina ma spełniać wymagania przeciwpożarowe, kolor żaluzji musi być uzgodniony z Zamawiającym; Pomieszczenie nr Roboty budowlane, elektryczne i sanitarne: - demontaż instalacji elektrycznej i oświetleniowej, - demontaż łącznie z ościeżnicą drzwi prowadzących z korytarza do pomieszczenia 030 1, - demontaż instalacji wodociągowej i instalacji centralnego ogrzewania łącznie z grzejnikami, 13/17

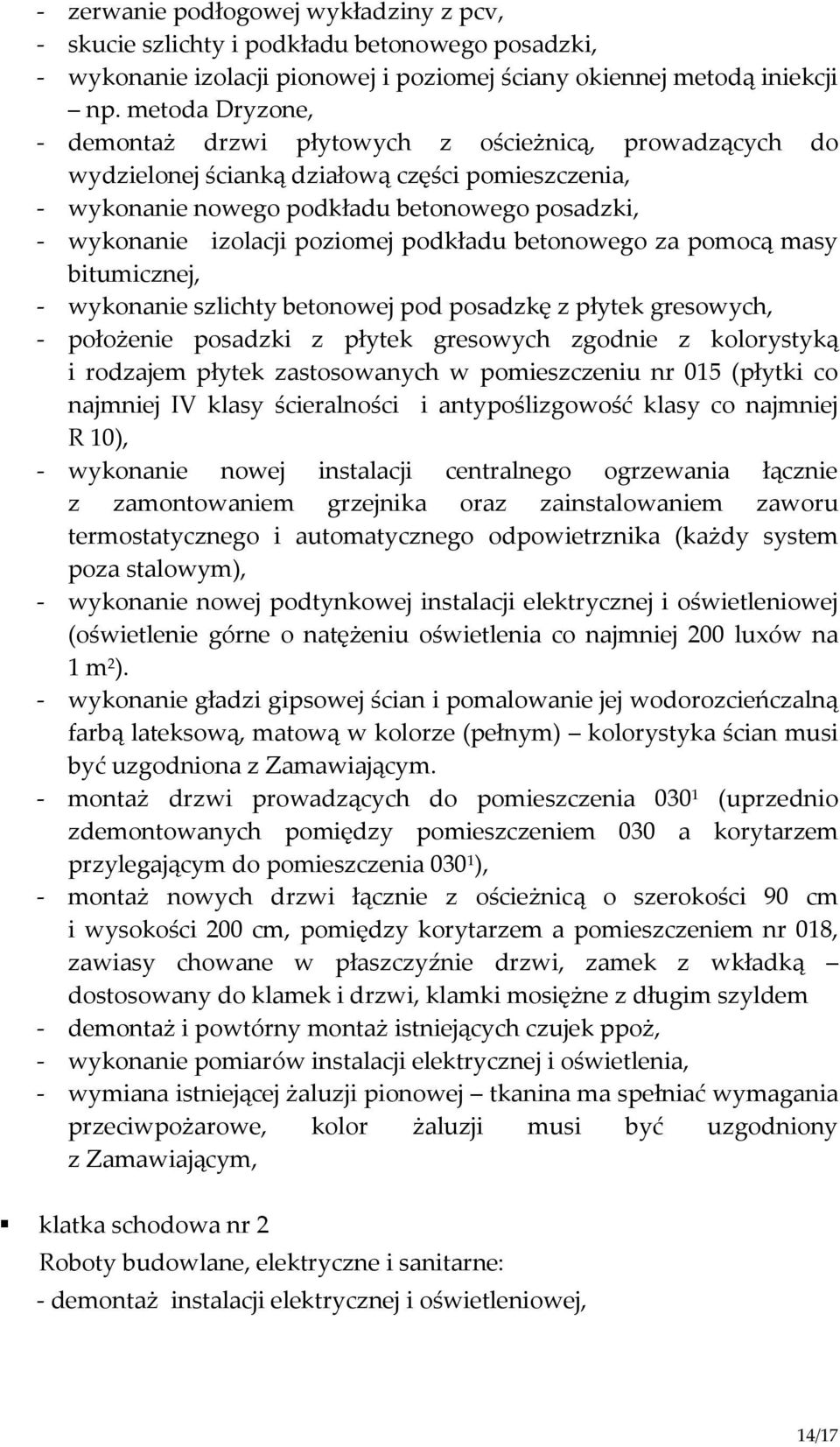

14 - zerwanie podłogowej wykładziny z pcv, - skucie szlichty i podkładu betonowego posadzki, - wykonanie izolacji pionowej i poziomej ściany okiennej metodą iniekcji np. metoda Dryzone, - demontaż drzwi płytowych z ościeżnicą, prowadzących do wydzielonej ścianką działową części pomieszczenia, - wykonanie nowego podkładu betonowego posadzki, - wykonanie izolacji poziomej podkładu betonowego za pomocą masy bitumicznej, - wykonanie szlichty betonowej pod posadzkę z płytek gresowych, - położenie posadzki z płytek gresowych zgodnie z kolorystyką i rodzajem płytek zastosowanych w pomieszczeniu nr 015 (płytki co najmniej IV klasy ścieralności i antypoślizgowość klasy co najmniej R 10), - wykonanie nowej instalacji centralnego ogrzewania łącznie z zamontowaniem grzejnika oraz zainstalowaniem zaworu termostatycznego i automatycznego odpowietrznika (każdy system poza stalowym), - wykonanie nowej podtynkowej instalacji elektrycznej i oświetleniowej (oświetlenie górne o natężeniu oświetlenia co najmniej 200 luxów na 1 m 2 ). - wykonanie gładzi gipsowej ścian i pomalowanie jej wodorozcieńczalną farbą lateksową, matową w kolorze (pełnym) kolorystyka ścian musi być uzgodniona z Zamawiającym. - montaż drzwi prowadzących do pomieszczenia (uprzednio zdemontowanych pomiędzy pomieszczeniem 030 a korytarzem przylegającym do pomieszczenia ), - montaż nowych drzwi łącznie z ościeżnicą o szerokości 90 cm i wysokości 200 cm, pomiędzy korytarzem a pomieszczeniem nr 018, zawiasy chowane w płaszczyźnie drzwi, zamek z wkładką dostosowany do klamek i drzwi, klamki mosiężne z długim szyldem - demontaż i powtórny montaż istniejących czujek ppoż, - wykonanie pomiarów instalacji elektrycznej i oświetlenia, - wymiana istniejącej żaluzji pionowej tkanina ma spełniać wymagania przeciwpożarowe, kolor żaluzji musi być uzgodniony z Zamawiającym, klatka schodowa nr 2 Roboty budowlane, elektryczne i sanitarne: - demontaż instalacji elektrycznej i oświetleniowej, 14/17

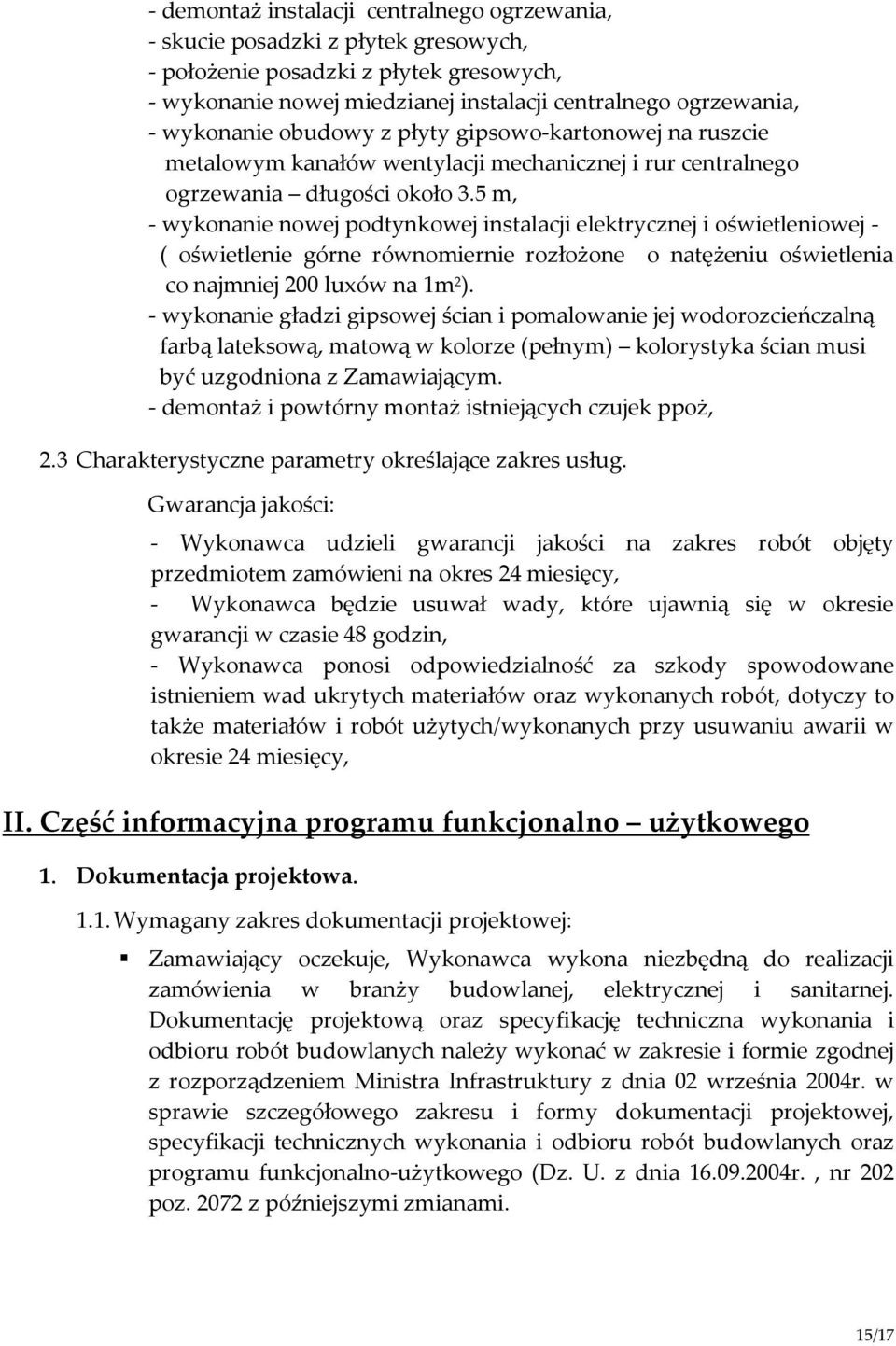

15 - demontaż instalacji centralnego ogrzewania, - skucie posadzki z płytek gresowych, - położenie posadzki z płytek gresowych, - wykonanie nowej miedzianej instalacji centralnego ogrzewania, - wykonanie obudowy z płyty gipsowo-kartonowej na ruszcie metalowym kanałów wentylacji mechanicznej i rur centralnego ogrzewania długości około 3.5 m, - wykonanie nowej podtynkowej instalacji elektrycznej i oświetleniowej - ( oświetlenie górne równomiernie rozłożone o natężeniu oświetlenia co najmniej 200 luxów na 1m 2 ). - wykonanie gładzi gipsowej ścian i pomalowanie jej wodorozcieńczalną farbą lateksową, matową w kolorze (pełnym) kolorystyka ścian musi być uzgodniona z Zamawiającym. - demontaż i powtórny montaż istniejących czujek ppoż, 2.3 Charakterystyczne parametry określające zakres usług. Gwarancja jakości: - Wykonawca udzieli gwarancji jakości na zakres robót objęty przedmiotem zamówieni na okres 24 miesięcy, - Wykonawca będzie usuwał wady, które ujawnią się w okresie gwarancji w czasie 48 godzin, - Wykonawca ponosi odpowiedzialność za szkody spowodowane istnieniem wad ukrytych materiałów oraz wykonanych robót, dotyczy to także materiałów i robót użytych/wykonanych przy usuwaniu awarii w okresie 24 miesięcy, II. Część informacyjna programu funkcjonalno użytkowego 1. Dokumentacja projektowa Wymagany zakres dokumentacji projektowej: Zamawiający oczekuje, Wykonawca wykona niezbędną do realizacji zamówienia w branży budowlanej, elektrycznej i sanitarnej. Dokumentację projektową oraz specyfikację techniczna wykonania i odbioru robót budowlanych należy wykonać w zakresie i formie zgodnej z rozporządzeniem Ministra Infrastruktury z dnia 02 września 2004r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. z dnia r., nr 202 poz z późniejszymi zmianami. 15/17

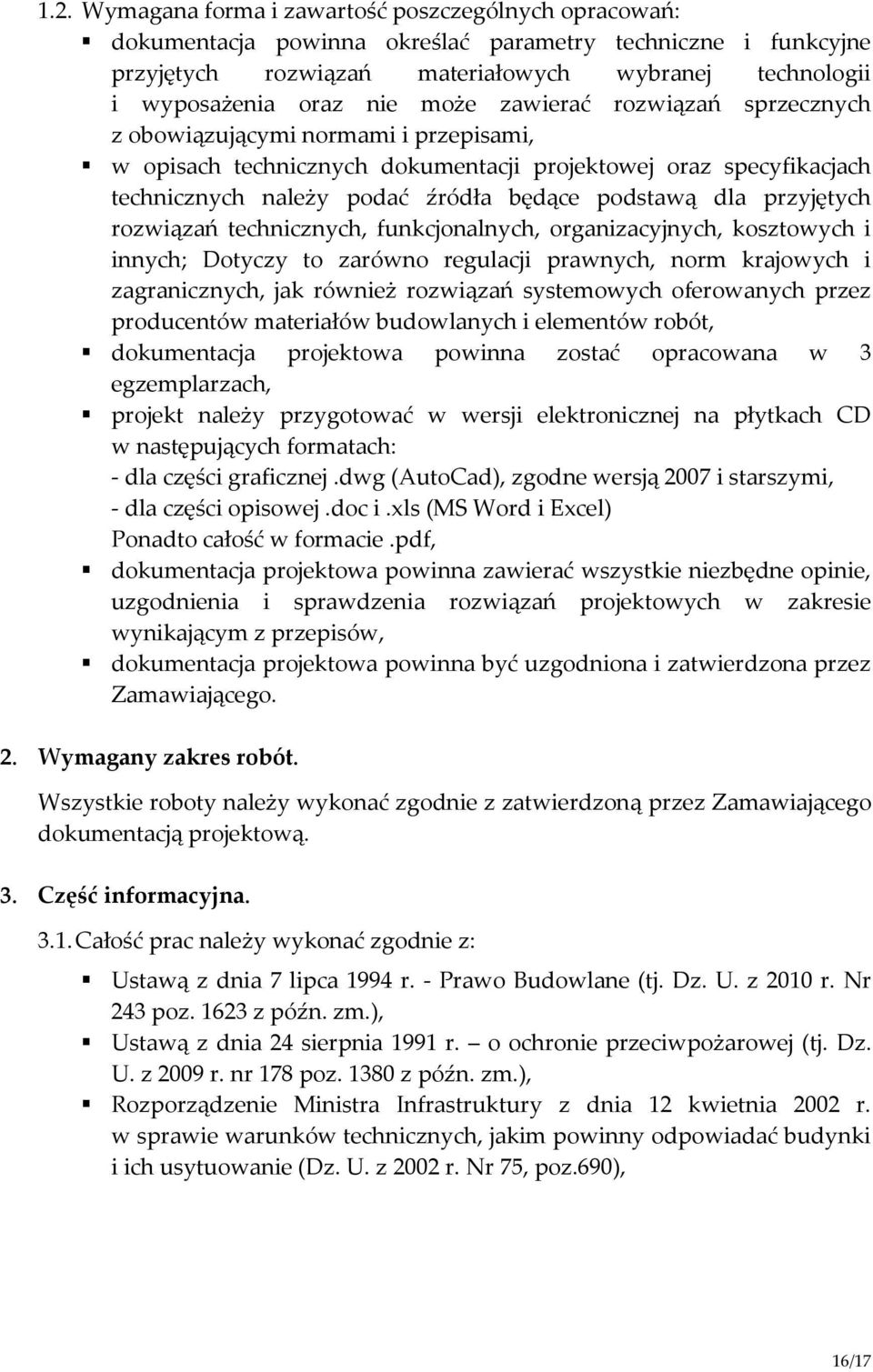

16 1.2. Wymagana forma i zawartość poszczególnych opracowań: dokumentacja powinna określać parametry techniczne i funkcyjne przyjętych rozwiązań materiałowych wybranej technologii i wyposażenia oraz nie może zawierać rozwiązań sprzecznych z obowiązującymi normami i przepisami, w opisach technicznych dokumentacji projektowej oraz specyfikacjach technicznych należy podać źródła będące podstawą dla przyjętych rozwiązań technicznych, funkcjonalnych, organizacyjnych, kosztowych i innych; Dotyczy to zarówno regulacji prawnych, norm krajowych i zagranicznych, jak również rozwiązań systemowych oferowanych przez producentów materiałów budowlanych i elementów robót, dokumentacja projektowa powinna zostać opracowana w 3 egzemplarzach, projekt należy przygotować w wersji elektronicznej na płytkach CD w następujących formatach: - dla części graficznej.dwg (AutoCad), zgodne wersją 2007 i starszymi, - dla części opisowej.doc i.xls (MS Word i Excel) Ponadto całość w formacie.pdf, dokumentacja projektowa powinna zawierać wszystkie niezbędne opinie, uzgodnienia i sprawdzenia rozwiązań projektowych w zakresie wynikającym z przepisów, dokumentacja projektowa powinna być uzgodniona i zatwierdzona przez Zamawiającego. 2. Wymagany zakres robót. Wszystkie roboty należy wykonać zgodnie z zatwierdzoną przez Zamawiającego dokumentacją projektową. 3. Część informacyjna Całość prac należy wykonać zgodnie z: Ustawą z dnia 7 lipca 1994 r. - Prawo Budowlane (tj. Dz. U. z 2010 r. Nr 243 poz z późn. zm.), Ustawą z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej (tj. Dz. U. z 2009 r. nr 178 poz z późn. zm.), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 2002 r. Nr 75, poz.690), 16/17

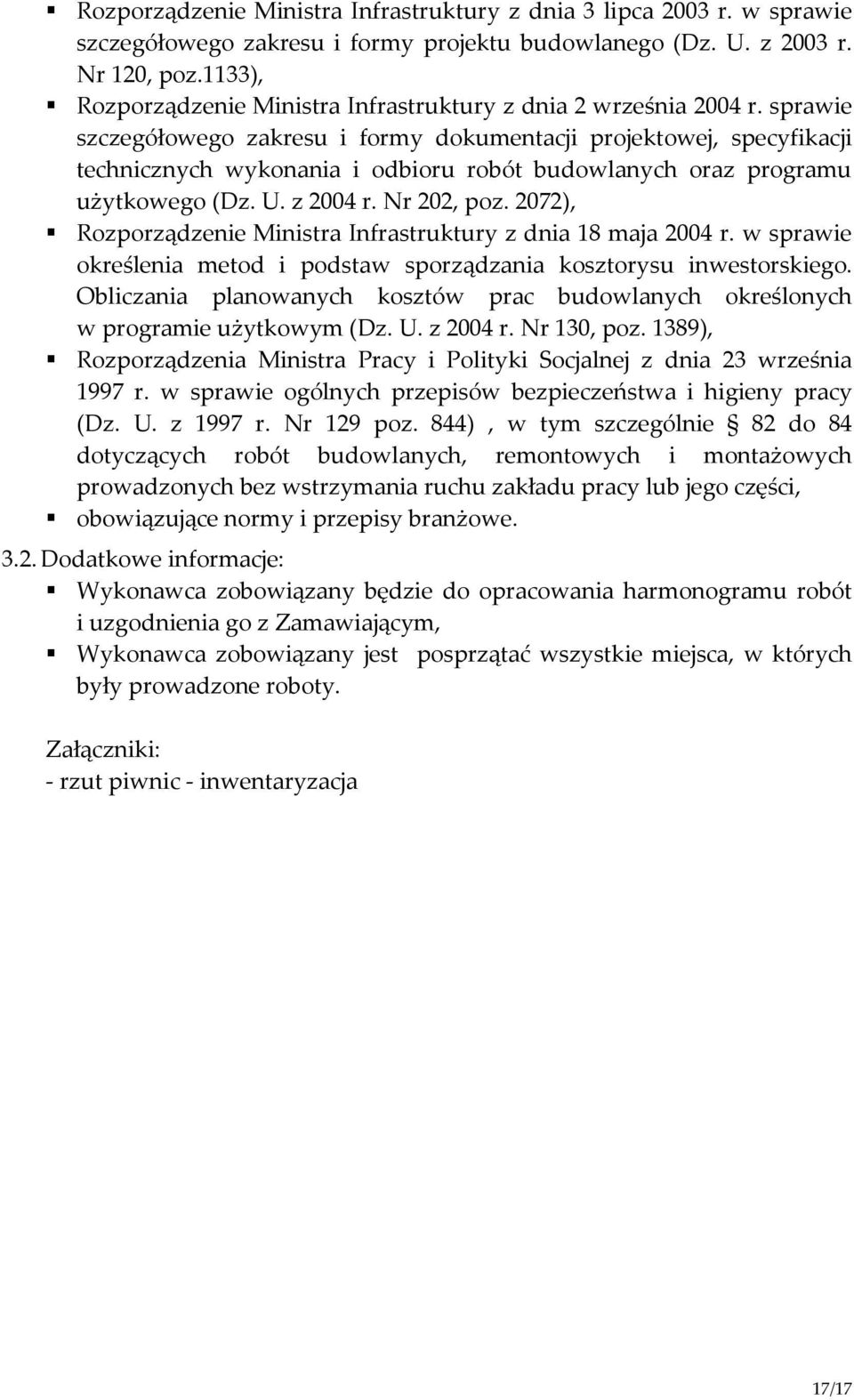

17 Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. z 2003 r. Nr 120, poz.1133), Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu użytkowego (Dz. U. z 2004 r. Nr 202, poz. 2072), Rozporządzenie Ministra Infrastruktury z dnia 18 maja 2004 r. w sprawie określenia metod i podstaw sporządzania kosztorysu inwestorskiego. Obliczania planowanych kosztów prac budowlanych określonych w programie użytkowym (Dz. U. z 2004 r. Nr 130, poz. 1389), Rozporządzenia Ministra Pracy i Polityki Socjalnej z dnia 23 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. z 1997 r. Nr 129 poz. 844), w tym szczególnie 82 do 84 dotyczących robót budowlanych, remontowych i montażowych prowadzonych bez wstrzymania ruchu zakładu pracy lub jego części, obowiązujące normy i przepisy branżowe Dodatkowe informacje: Wykonawca zobowiązany będzie do opracowania harmonogramu robót i uzgodnienia go z Zamawiającym, Wykonawca zobowiązany jest posprzątać wszystkie miejsca, w których były prowadzone roboty. Załączniki: - rzut piwnic - inwentaryzacja 17/17
