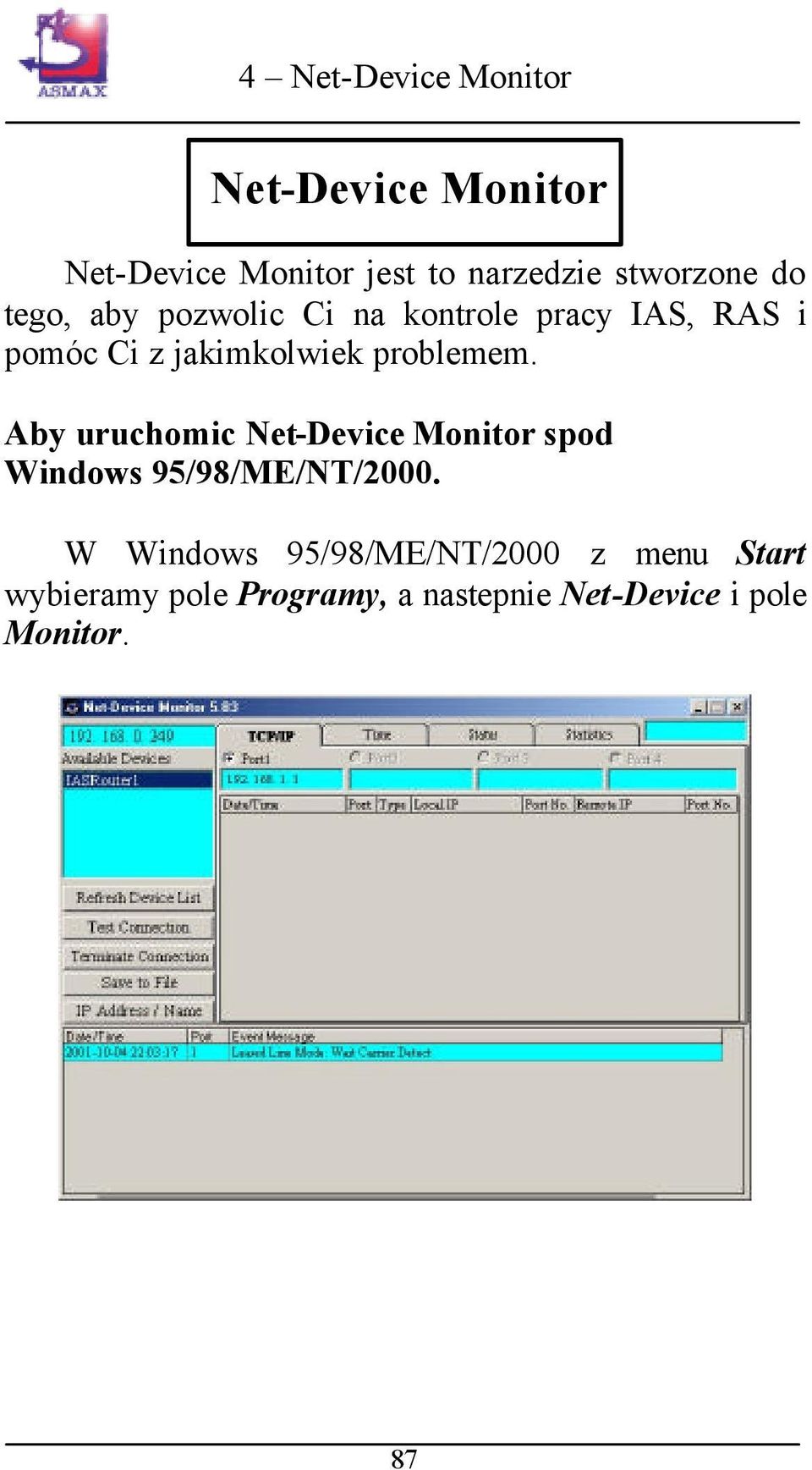

1 Net-Device Monitor Net-Device Monitor jest to narzedzie stworzone do tego, aby pozwolic Ci na kontrole pracy IAS, RAS i pomóc Ci z jakimkolwiek problemem. Aby uruchomic Net-Device Monitor spod Windows 95/98/ME/NT/2000. W Windows 95/98/ME/NT/2000 z menu Start wybieramy pole Programy, a nastepnie Net-Device i pole Monitor. 87

Aby uruchomic Net-Device Monitor spod Windows 95/98/ME/NT/2000.

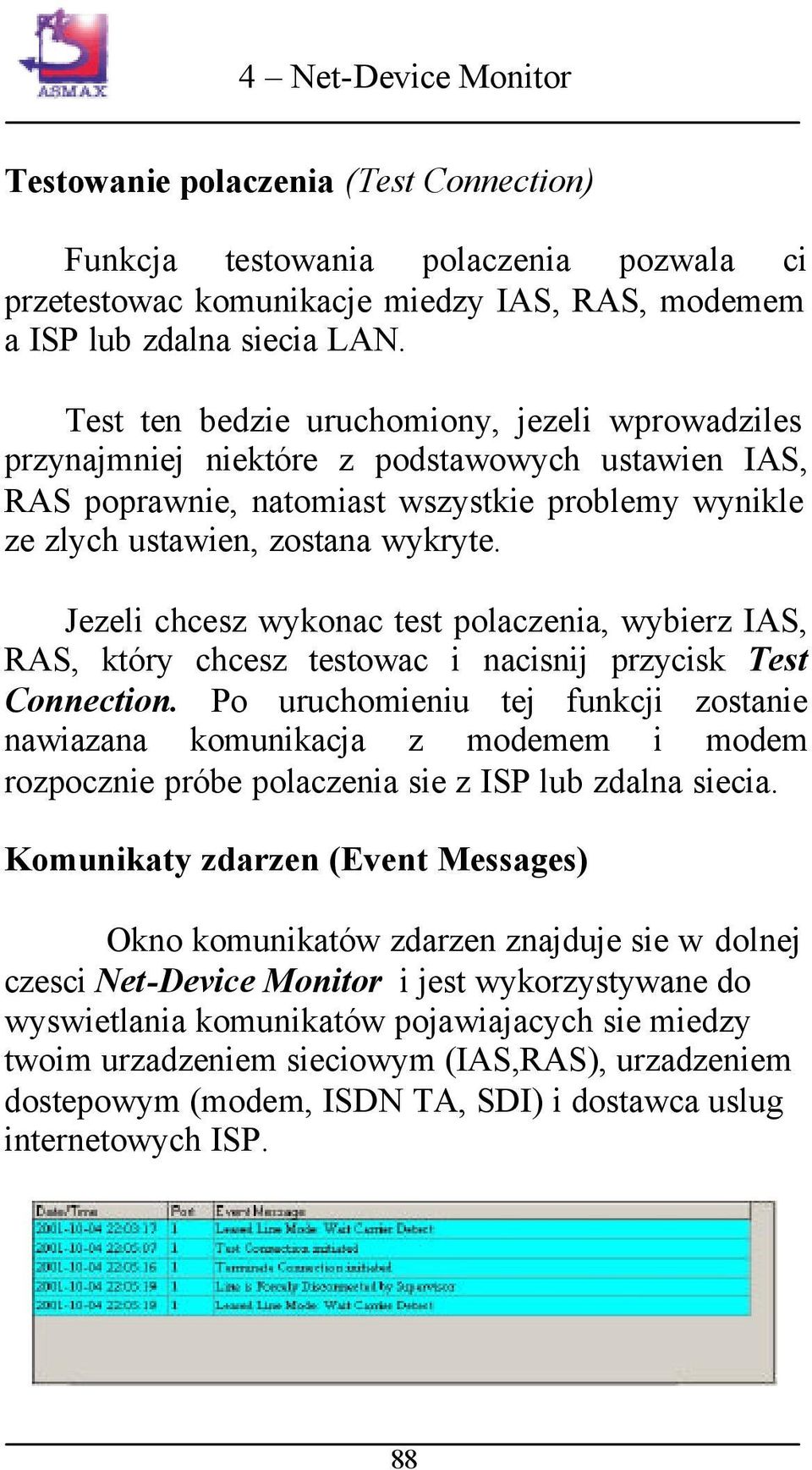

2 Testowanie polaczenia (Test Connection) Funkcja testowania polaczenia pozwala ci przetestowac komunikacje miedzy IAS, RAS, modemem a ISP lub zdalna siecia LAN. Test ten bedzie uruchomiony, jezeli wprowadziles przynajmniej niektóre z podstawowych ustawien IAS, RAS poprawnie, natomiast wszystkie problemy wynikle ze zlych ustawien, zostana wykryte. Jezeli chcesz wykonac test polaczenia, wybierz IAS, RAS, który chcesz testowac i nacisnij przycisk Test Connection. Po uruchomieniu tej funkcji zostanie nawiazana komunikacja z modemem i modem rozpocznie próbe polaczenia sie z ISP lub zdalna siecia. Komunikaty zdarzen (Event Messages) Okno komunikatów zdarzen znajduje sie w dolnej czesci Net-Device Monitor i jest wykorzystywane do wyswietlania komunikatów pojawiajacych sie miedzy twoim urzadzeniem sieciowym (IAS,RAS), urzadzeniem dostepowym (modem, ISDN TA, SDI) i dostawca uslug internetowych ISP. 88

Jezeli chcesz wykonac test polaczenia, wybierz IAS, RAS, który chcesz testowac i nacisnij przycisk Test Connection.

3 Uwaga! Mozesz uzyc swojej myszki do wskazywania i wybrania jednego ze zdarzen. Spowoduje to wywolanie ekranu pomocy. Jezeli w oknie zdarzenia pojawi sie jakis blad, okno pomocy przedstawi ci sposób jego naprawienia. Przerwanie polaczenia (Terminate Connection) Przerwanie polaczenia jest to funkcja pozwalajaca administratorowi sieci na natychmiastowe przerwanie polaczenia IAS, RAS z ISP w dowolnym momencie. Aby przerwac polaczenia wybierz serwer sposród dostepnych urzadzen (Available servers) i nacisnij przycisk Terminate connection. Nacisnij przycisk rozlaczenia Disconnect. Zapisanie do pliku (Save to File) Jezeli chcesz zapisac do pliku aktualnie obserwowana sesje, przycisnij przycisk Save to File. Mozesz uzyc domyslnej nazwy pliku (File Name) i katalogu (File Directory) lub mozesz wpisac swoja wlasna. 89

Przerwanie polaczenia (Terminate Connection) Przerwanie polaczenia jest to funkcja pozwalajaca administratorowi sieci na natychmiastowe przerwanie polaczenia IAS, RAS z ISP w dowolnym momencie.

4 Automatyczny zapis (Autosave) Jezeli zyczysz sobie okresowo zapisywac sesje rejestrowane przez Net-Device Monitor do pliku, mozesz wlaczyc funkcje Automatycznego Zapisu. Funkcja ta zawiera : 1) Nadpisanie pliku danych (Overwrite database file) Zapisywanie sesji z okresem ustalonym przez uzytkownika powodujace jednoczesne nadpisanie danych w pliku. 2) Dodanie do pliku danych (Append database file) Zapisywanie sesji z okresem ustalonym przez uzytkownika powodujace dopisanie danych do istniejacego pliku. Nalezy pamietac, ze po wykonaniu tej funkcji nastepuje ponowne uruchomienie Monitora i zawartosc wyswietlanego ekranu zostaje wyczyszczona. 90

Funkcja ta zawiera : 1) Nadpisanie pliku danych (Overwrite database file) Zapisywanie sesji z okresem ustalonym przez uzytkownika powodujace jednoczesne

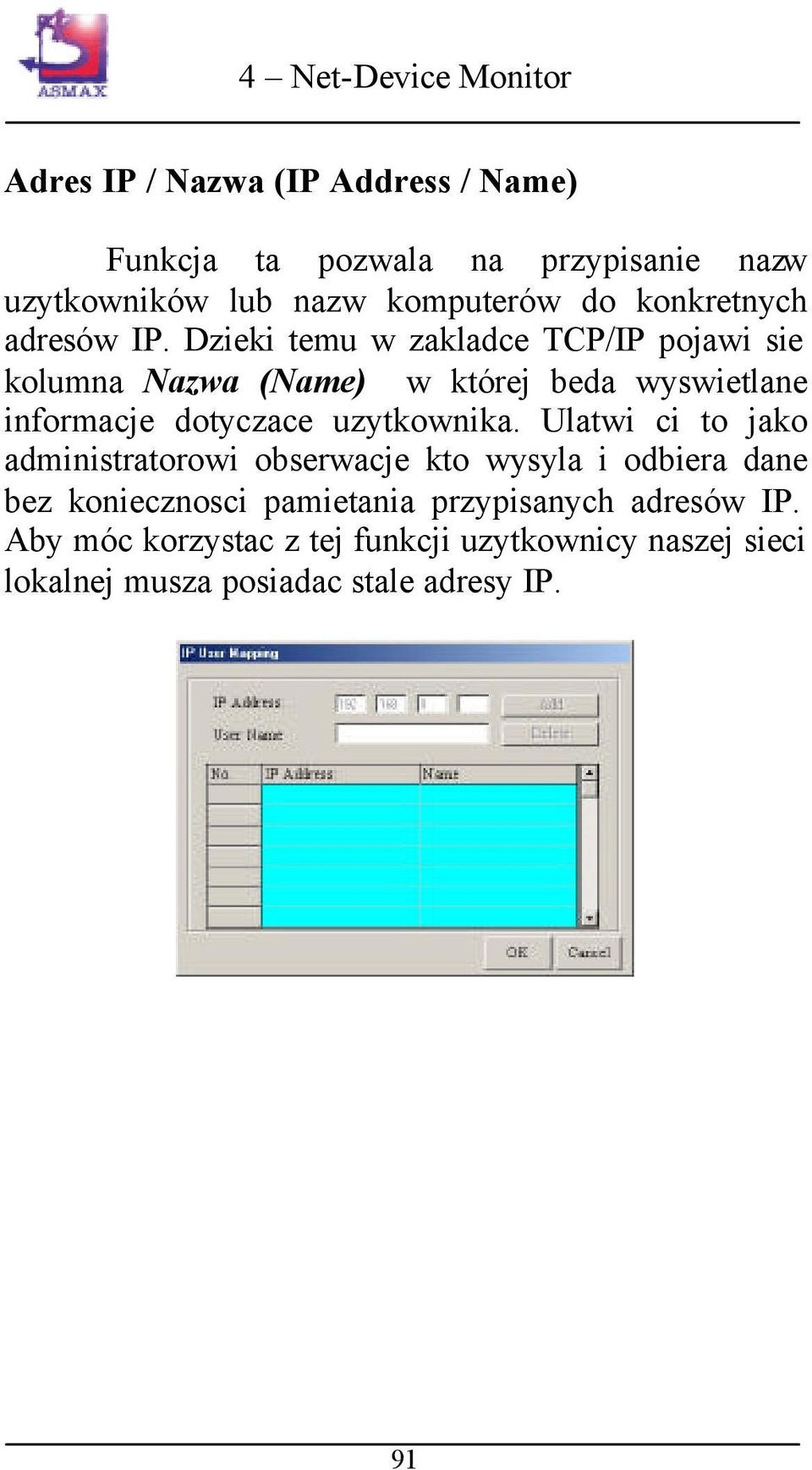

5 Adres IP / Nazwa (IP Address / Name) Funkcja ta pozwala na przypisanie nazw uzytkowników lub nazw komputerów do konkretnych adresów IP. Dzieki temu w zakladce TCP/IP pojawi sie kolumna Nazwa (Name) w której beda wyswietlane informacje dotyczace uzytkownika. Ulatwi ci to jako administratorowi obserwacje kto wysyla i odbiera dane bez koniecznosci pamietania przypisanych adresów IP. Aby móc korzystac z tej funkcji uzytkownicy naszej sieci lokalnej musza posiadac stale adresy IP. 91

Dzieki temu w zakladce TCP/IP pojawi sie kolumna Nazwa (Name) w której beda wyswietlane informacje dotyczace uzytkownika.

6 Zakladka TCP/IP W zakladce TCP/IP wyswietlane sa wszystkie zadania TCP/IP wykonywane przez twój IAS, RAS. Zadania dla kazdego nowego adresu IP :? Date/Time informuje kiedy zadanie dostepu zostalo wykonane.? Port informuje o tym, który port przegladasz.? Type informuje jakiego typu jest zadanie.? Local IP informuje z którego IP pochodzi.? Remote IP informuje z jakim IP zadane jest polaczenie.? Port informuje o tym z jakim portem wymagane jest polaczenie. CO? Co to jest port? Prosze zobaczyc w Slowniczku pod haslem Port. 92

? Port informuje o tym, który port przegladasz.? Type informuje jakiego typu jest zadanie.? Local IP informuje z którego IP pochodzi.

7 Zakladka czas polaczenia (Connection Time Tab)? Czas wylaczenia zasilania urzadzenia (Device power turned on) wyswietla czas ostatniego wlaczenia twojego IAS, RAS.? Czas pracy (Total Power-On-Time) pokazuje calkowity czas, przez który ostatnio pracowal twój IAS, RAS.? Calkowity czas polaczenia (Total Connection Time) pokazuje calkowity czas polaczenia z twoim ISP od ostatniego wlaczenia urzadzenia.? Biezacy czas polaczenia (Current Connect Time) informuje o czasie jaki minal od momentu uzyskania biezacego polaczenia. 93

? Czas pracy (Total Power-On-Time) pokazuje calkowity czas, przez który ostatnio pracowal twój IAS, RAS.

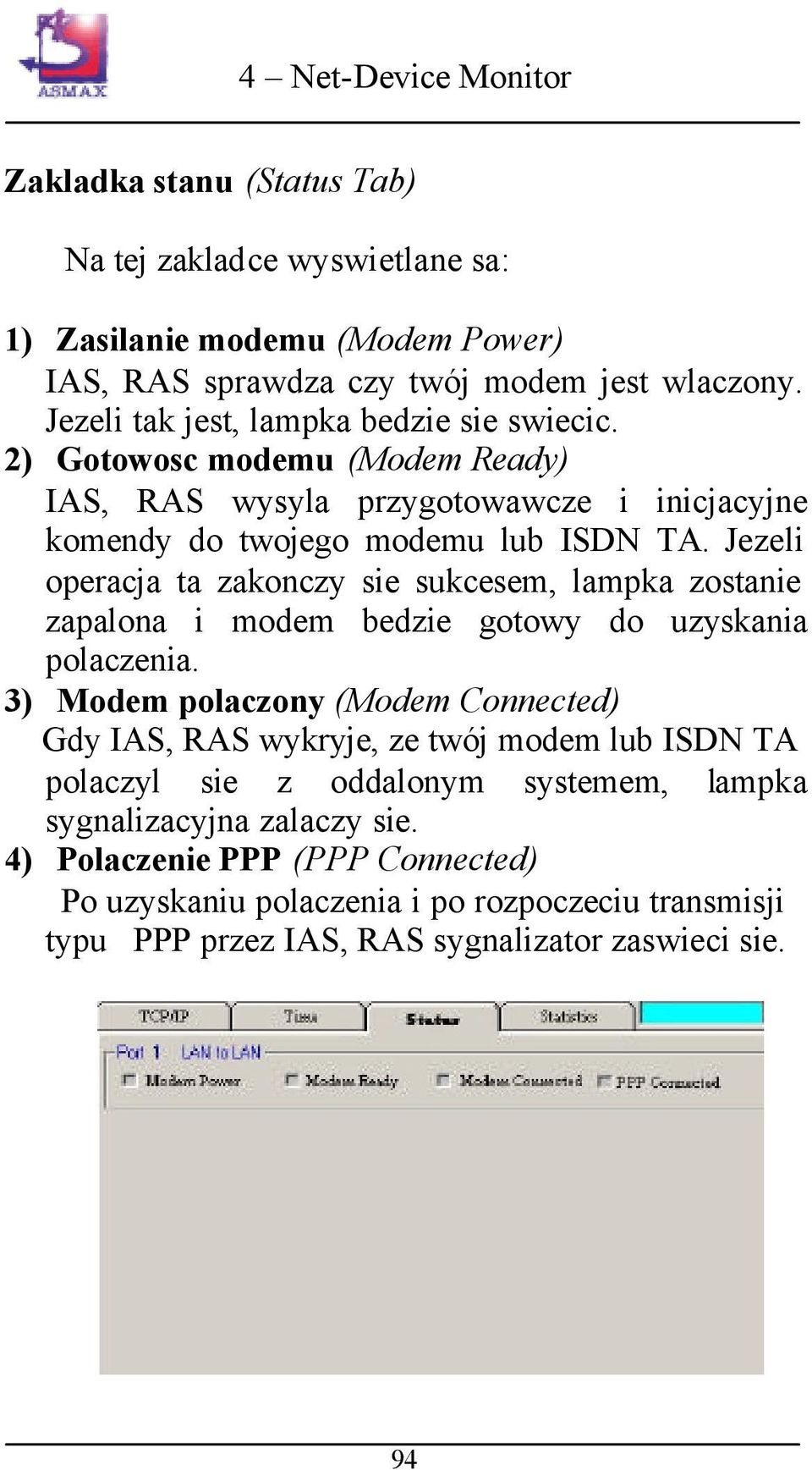

8 Zakladka stanu (Status Tab) Na tej zakladce wyswietlane sa: 1) Zasilanie modemu (Modem Power) IAS, RAS sprawdza czy twój modem jest wlaczony. Jezeli tak jest, lampka bedzie sie swiecic. 2) Gotowosc modemu (Modem Ready) IAS, RAS wysyla przygotowawcze i inicjacyjne komendy do twojego modemu lub ISDN TA. Jezeli operacja ta zakonczy sie sukcesem, lampka zostanie zapalona i modem bedzie gotowy do uzyskania polaczenia. 3) Modem polaczony (Modem Connected) Gdy IAS, RAS wykryje, ze twój modem lub ISDN TA polaczyl sie z oddalonym systemem, lampka sygnalizacyjna zalaczy sie. 4) Polaczenie PPP (PPP Connected) Po uzyskaniu polaczenia i po rozpoczeciu transmisji typu PPP przez IAS, RAS sygnalizator zaswieci sie. 94

Jezeli operacja ta zakonczy sie sukcesem, lampka zostanie zapalona i modem bedzie gotowy do uzyskania polaczenia.

9 Zakladka statystyk (Statistics Tab) Zakladka ta pozwala ci na okreslenie jaka ilosc bitów danych dochodzi i wychodzi z twojego urzadzenia sieciowego (IAS, RAS) dla kazdego z portów. Zakladka ta wyswietla równiez adres IP komputera, który uzywa urzadzenie : Tx Bytes : liczba bitów wysylanych przez komputer o adresie IP Rx Bytes : liczba bitów odbieranych przez komputer o adresie IP Total Bytes : calkowita liczba bitów odbieranych i wysylanych przez komputer o adresie IP 95

Zakladka ta wyswietla równiez adres IP komputera, który uzywa urzadzenie : Tx Bytes : liczba bitów wysylanych przez
