1 NICOM Profesjonalne Systemy Inżynierskie TWÓJ J SUKCES NASZYM CELEM Nowoczesne rozwiązania w systemie Pleszew

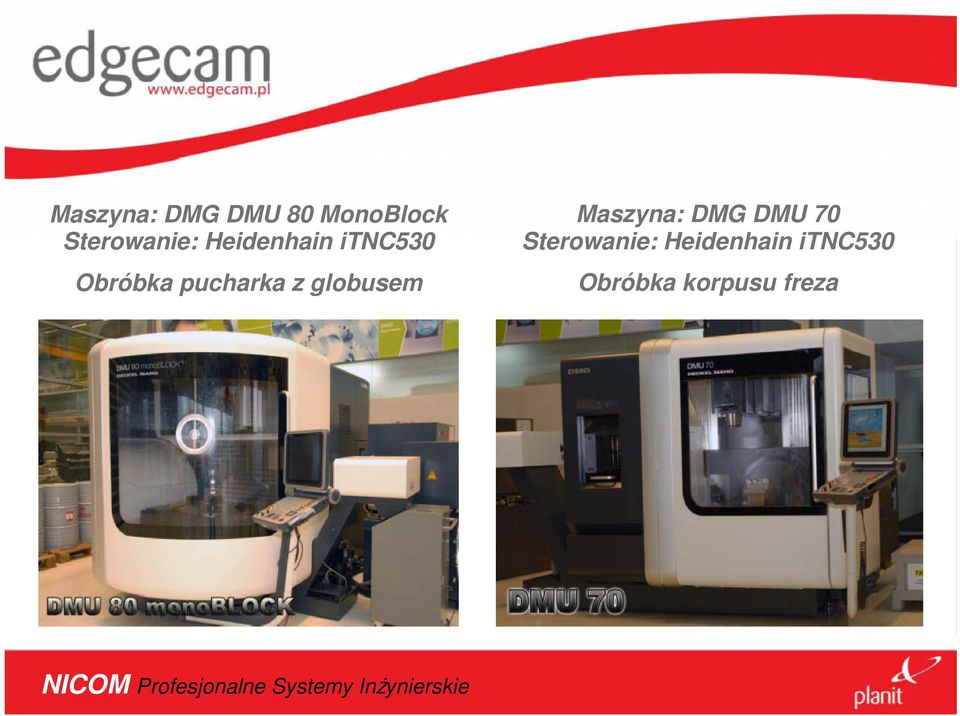

2 Maszyna: DMG DMU 80 MonoBlock Sterowanie: Heidenhain itnc530 Obróbka pucharka z globusem Maszyna: DMG DMU 70 Sterowanie: Heidenhain itnc530 Obróbka korpusu freza NICOM Profesjonalne Systemy Inżynierskie

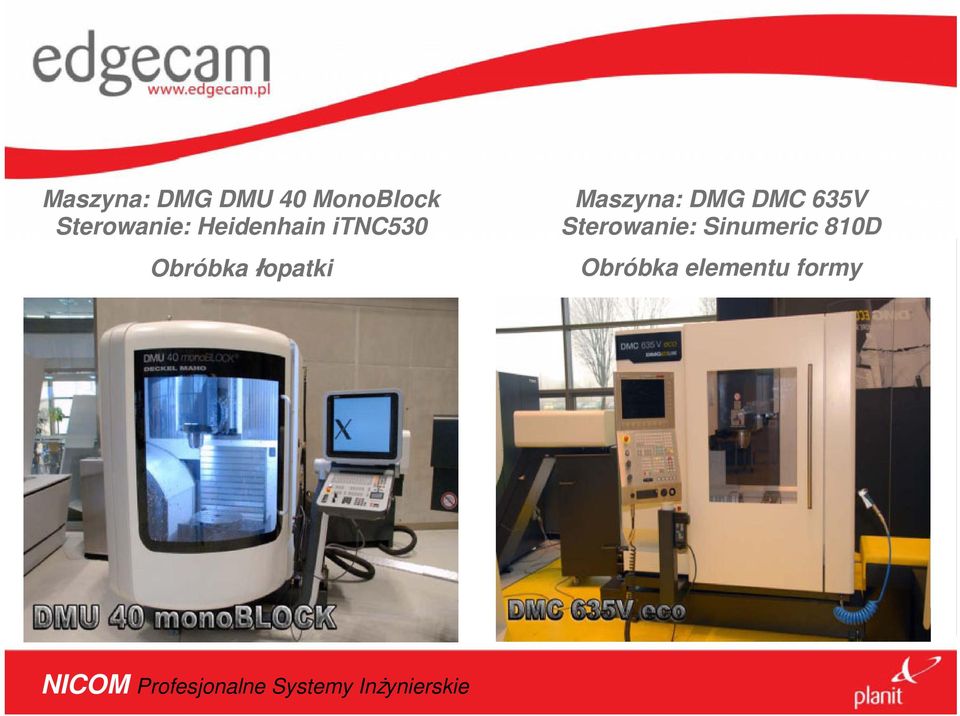

3 Maszyna: DMG DMU 40 MonoBlock Sterowanie: Heidenhain itnc530 Obróbka łopatki Maszyna: DMG DMC 635V Sterowanie: Sinumeric 810D Obróbka elementu formy NICOM Profesjonalne Systemy Inżynierskie

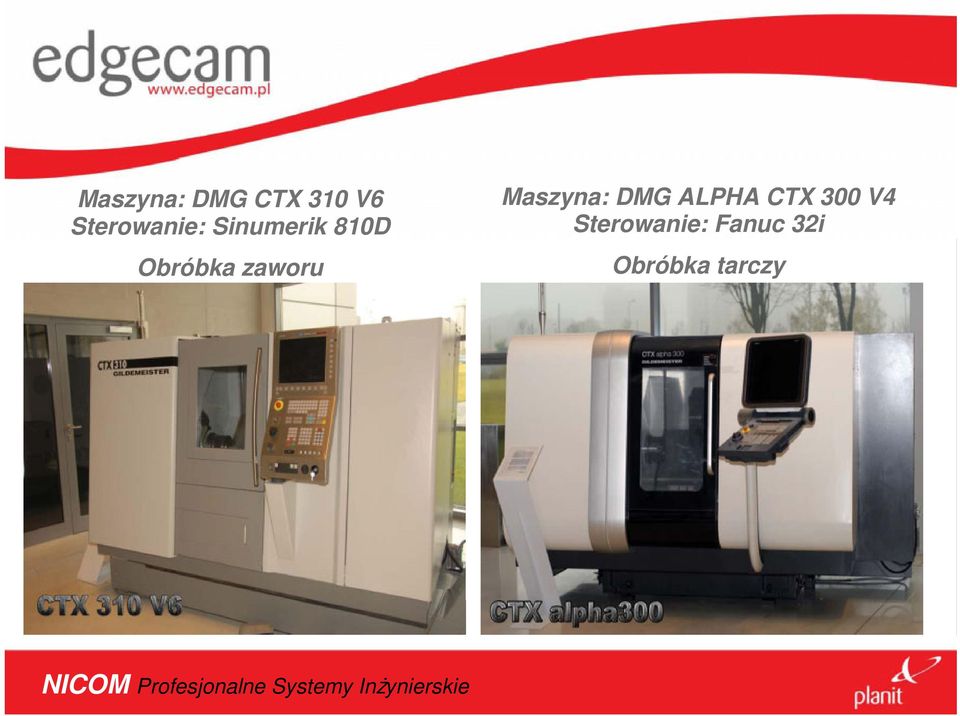

4 Maszyna: DMG CTX 310 V6 Sterowanie: Sinumerik 810D Obróbka zaworu Maszyna: DMG ALPHA CTX 300 V4 Sterowanie: Fanuc 32i Obróbka tarczy NICOM Profesjonalne Systemy Inżynierskie

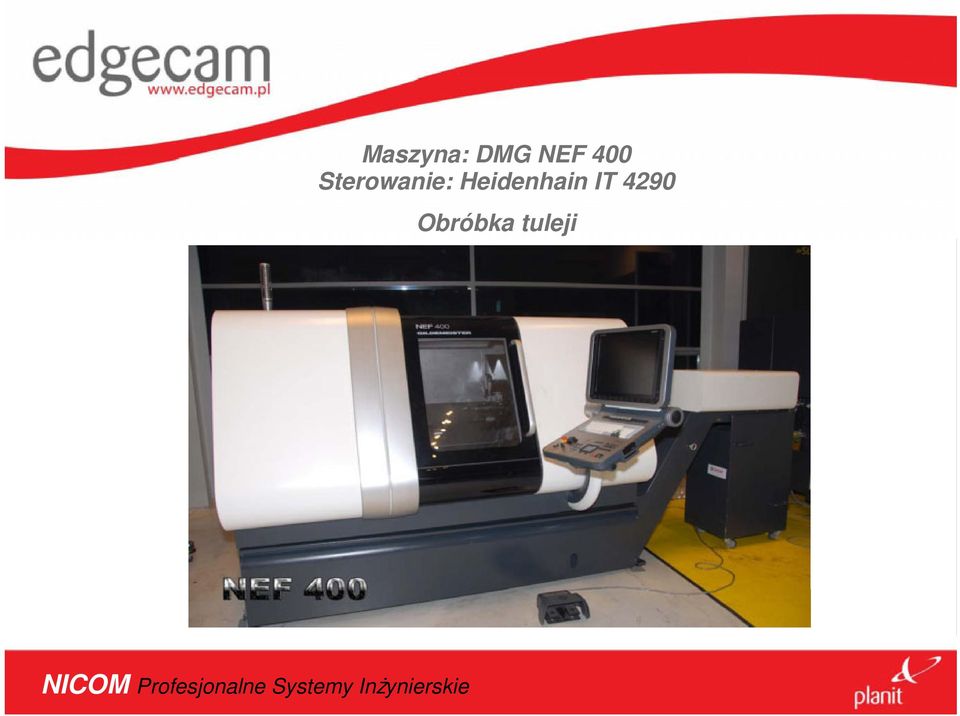

5 Maszyna: DMG NEF 400 Sterowanie: Heidenhain IT 4290 Obróbka tuleji NICOM Profesjonalne Systemy Inżynierskie

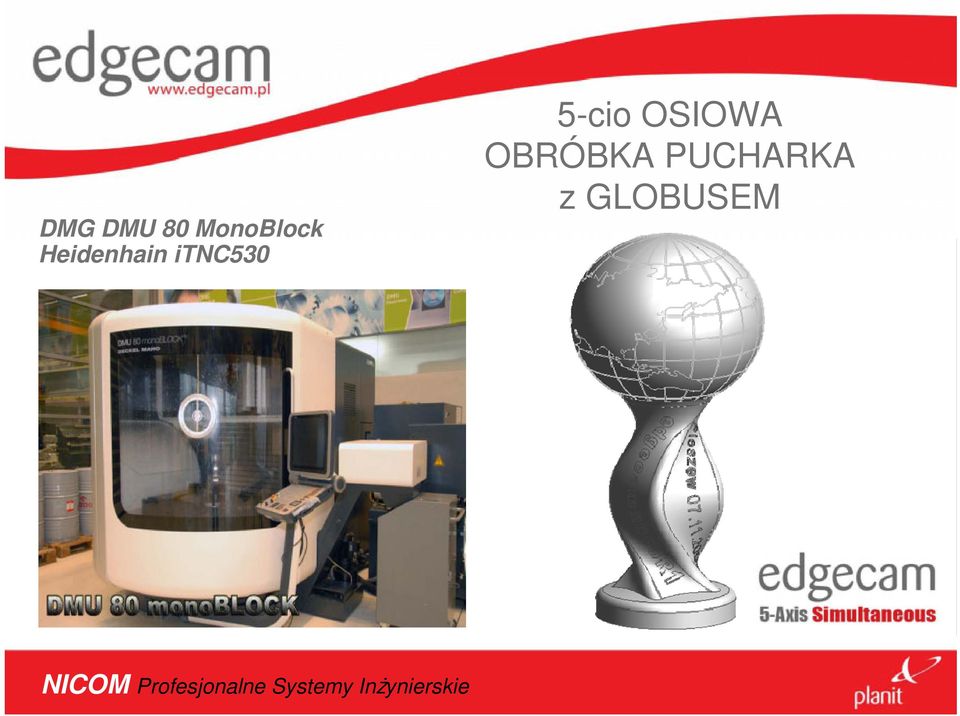

6 DMG DMU 80 MonoBlock Heidenhain itnc530 5-cio OSIOWA OBRÓBKA PUCHARKA z GLOBUSEM NICOM Profesjonalne Systemy Inżynierskie

7 Dane technologiczne Wykorzystany materiał: - Aluminium Wykorzystane narzędzia: -Głowica fi52r6 R C5-12L - Frez walcowy fi16r8 - Frez kulisty fi12-r16f-12a16c Frez kulisty fi1 - Frez kulisty fi2 Wykorzystane strategie Edgecam: - zgrubnie - obróbka resztek - obróbki 5-osiowe ciągłe OBRÓBKA PUCHARKA Z GLOBUSEM

8 Obróbki górnej części: Strategia: zgrubnie, zgrubnie obróbka resztek Narzędzie: Głowica fi52r6 R C5-12L Frez walcowy fi16r8 Obróbki sfery globusa: Strategia: Wierszowanie 5-cio osiowe ciągłe Narzędzie: Frez kulisty fi12-r16f-12a16c-085 OBRÓBKA PUCHARKA Z GLOBUSEM

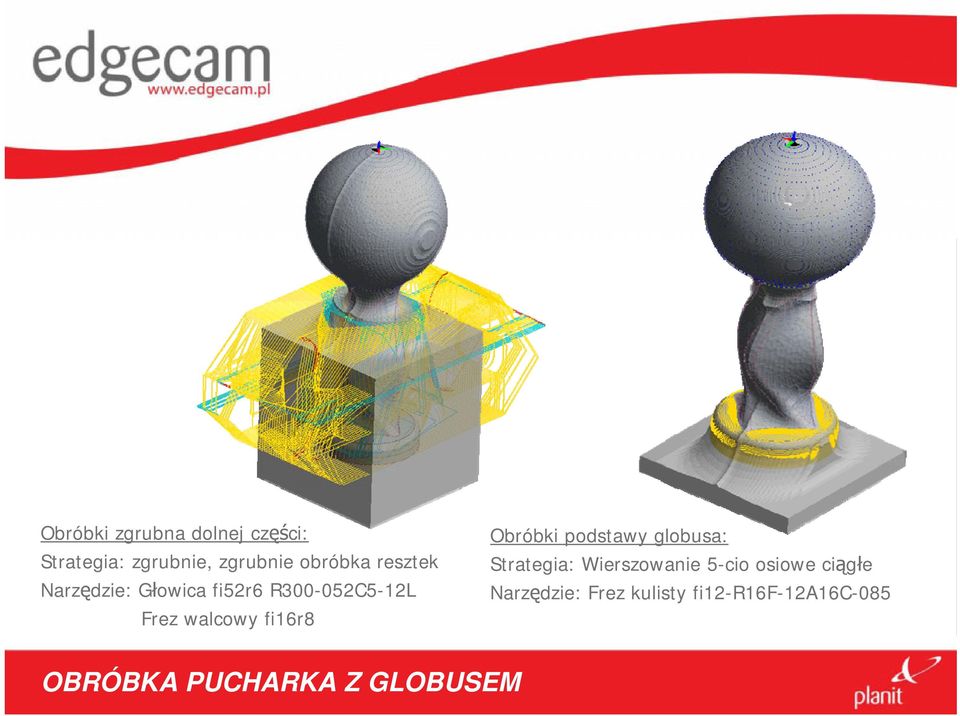

9 Obróbki zgrubna dolnej części: Strategia: zgrubnie, zgrubnie obróbka resztek Narzędzie: Głowica fi52r6 R C5-12L Frez walcowy fi16r8 Obróbki podstawy globusa: Strategia: Wierszowanie 5-cio osiowe ciągłe Narzędzie: Frez kulisty fi12-r16f-12a16c-085 OBRÓBKA PUCHARKA Z GLOBUSEM

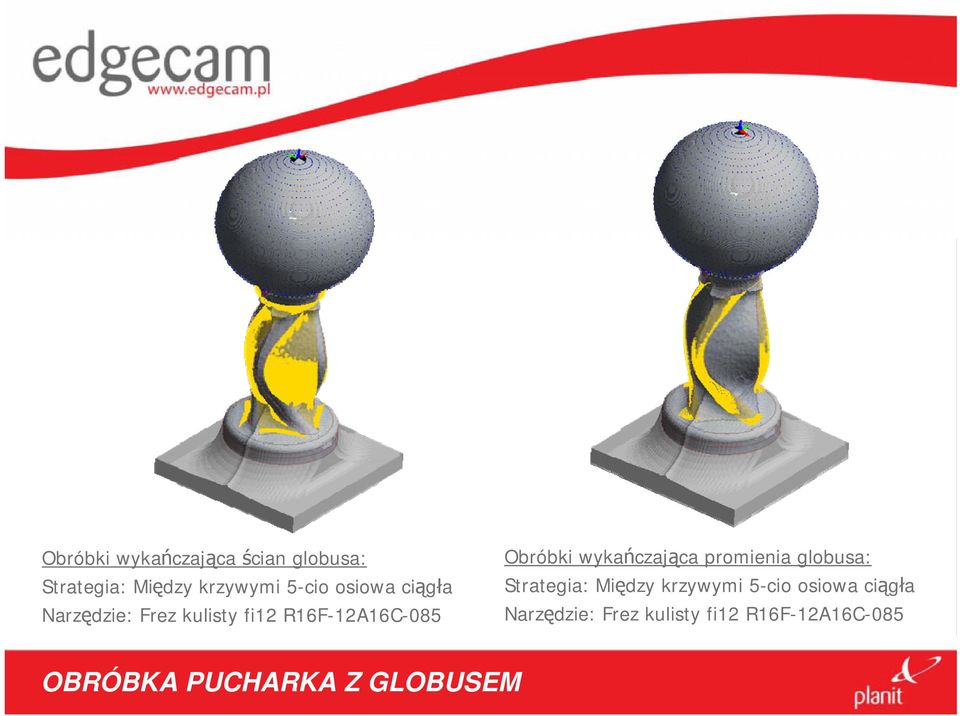

10 Obróbki wykańczająca ścian globusa: Strategia: Między krzywymi 5-cio osiowa ciągła Narzędzie: Frez kulisty fi12 R16F-12A16C-085 Obróbki wykańczająca promienia globusa: Strategia: Między krzywymi 5-cio osiowa ciągła Narzędzie: Frez kulisty fi12 R16F-12A16C-085 OBRÓBKA PUCHARKA Z GLOBUSEM

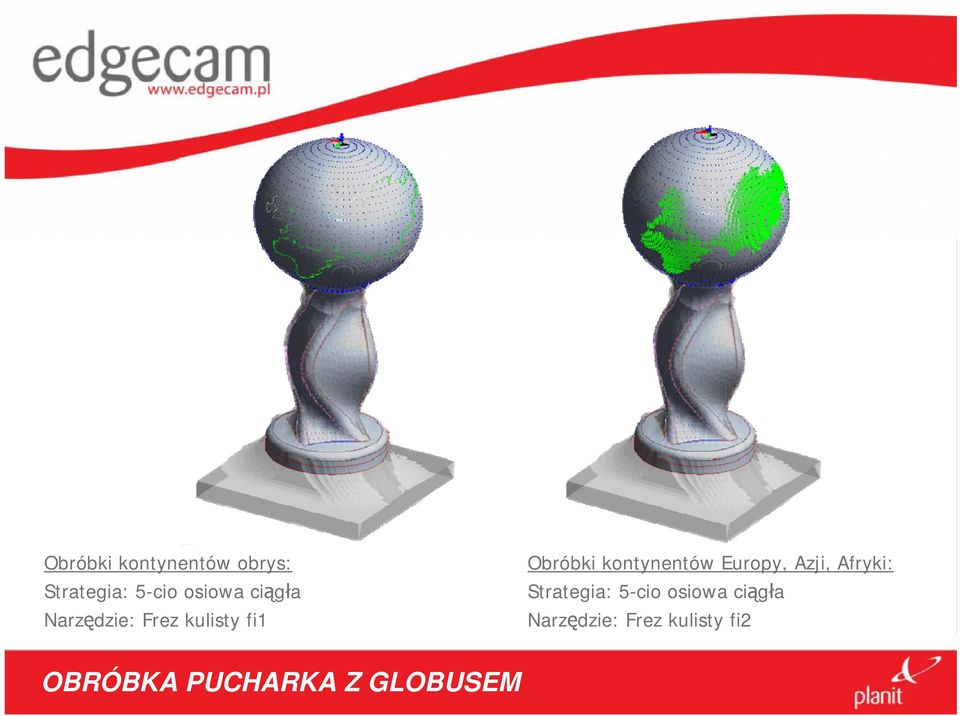

11 Obróbki kontynentów obrys: Strategia: 5-cio osiowa ciągła Narzędzie: Frez kulisty fi1 Obróbki kontynentów Europy, Azji, Afryki: Strategia: 5-cio osiowa ciągła Narzędzie: Frez kulisty fi2 OBRÓBKA PUCHARKA Z GLOBUSEM

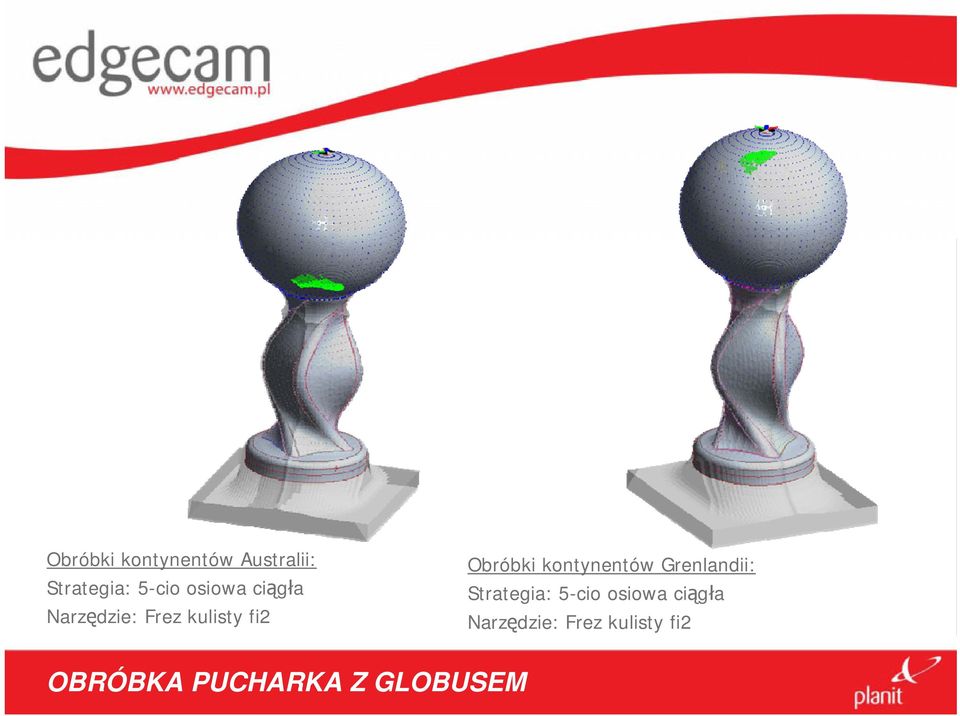

12 Obróbki kontynentów Australii: Strategia: 5-cio osiowa ciągła Narzędzie: Frez kulisty fi2 Obróbki kontynentów Grenlandii: Strategia: 5-cio osiowa ciągła Narzędzie: Frez kulisty fi2 OBRÓBKA PUCHARKA Z GLOBUSEM

13 Obróbki kontynentów Ameryki Północnej: Strategia: 5-cio osiowa ciągła Narzędzie: Frez kulisty fi2 Obróbki kontynentów Ameryki Południowej: Strategia: 5-cio osiowa ciągła Narzędzie: Frez kulisty fi2 OBRÓBKA PUCHARKA Z GLOBUSEM

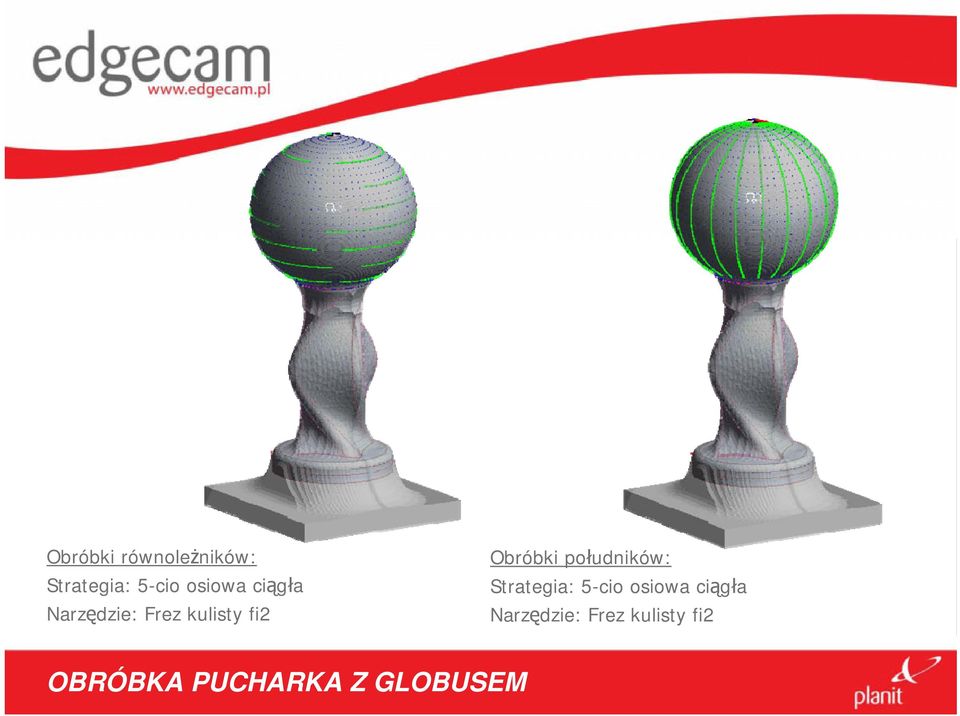

14 Obróbki równoleżników: Strategia: 5-cio osiowa ciągła Narzędzie: Frez kulisty fi2 Obróbki południków: Strategia: 5-cio osiowa ciągła Narzędzie: Frez kulisty fi2 OBRÓBKA PUCHARKA Z GLOBUSEM

15 Obróbki logo Edgecam: Strategia: 5-cio osiowa ciągła Narzędzie: Frez kulisty fi2 Obróbki logo DMG: Strategia: 5-cio osiowa ciągła Narzędzie: Frez kulisty fi2 OBRÓBKA PUCHARKA Z GLOBUSEM

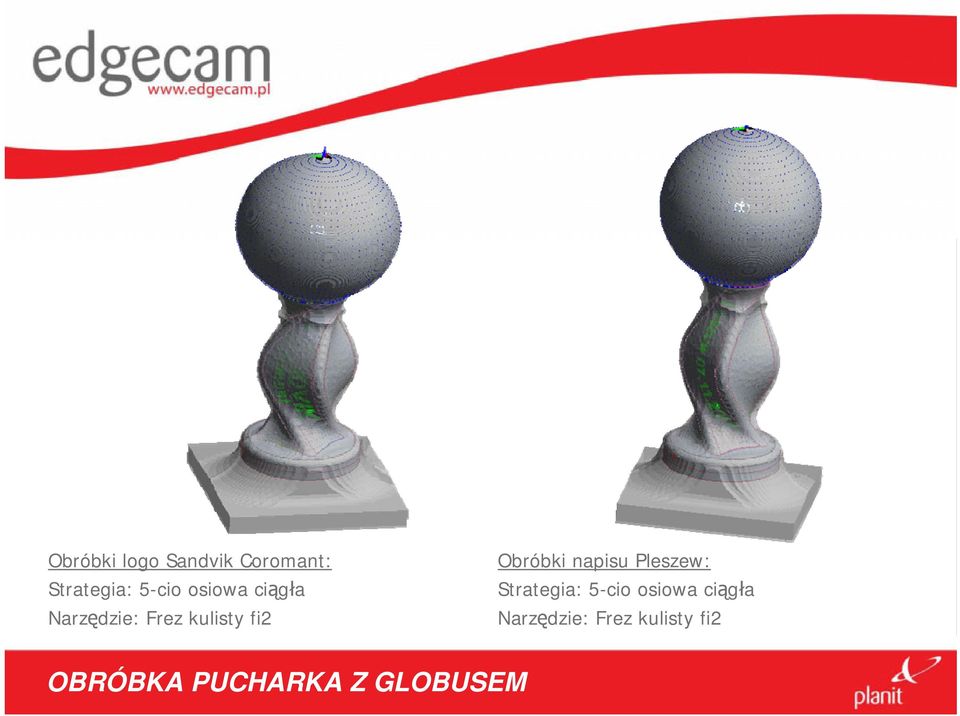

16 Obróbki logo Sandvik Coromant: Strategia: 5-cio osiowa ciągła Narzędzie: Frez kulisty fi2 Obróbki napisu Pleszew: Strategia: 5-cio osiowa ciągła Narzędzie: Frez kulisty fi2 OBRÓBKA PUCHARKA Z GLOBUSEM

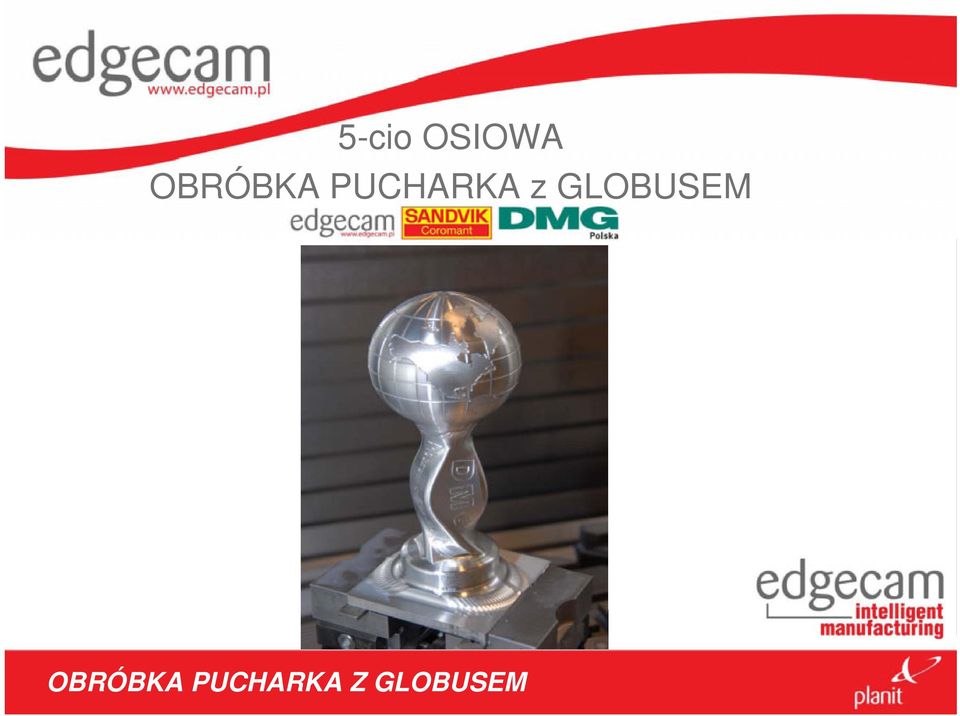

17 5-cio OSIOWA OBRÓBKA PUCHARKA z GLOBUSEM OBRÓBKA PUCHARKA Z GLOBUSEM

18 DMG DMU 70 Heidenhain itnc530 5-cio OSIOWA OBRÓBKA KORPUSU FREZA NICOM Profesjonalne Systemy Inżynierskie

19 Dane technologiczne Wykorzystany materiał: Aluminium Wykorzystane narzędzia: - Frez zaokrąglony fi32r6 -Wiertło fi D2850L Frez fi B25-08M - Frez Fazownik fi12 R AC05G Frez walcowy fi4 -Wiertło fi3.2 - Frez Fazownik fi6 - Frez Gwintownik fi4 - Frez kulisty fi2 Wykorzystane strategie Edgecam: - planowanie, zgrubnie, profilowanie, rowki, wiercenie, profilowanie-helikalne, fazowanie, gwintowanie OBRÓBKA KORPUSU FREZA

20 Strategia: profilowanie-helikalne Narzędzie: Frez fi B25-08M Strategia: planowanie, zgrubnie, profilowanie, rowki Narzędzie: Frez zaokrąglony fi32r6 Strategia: wiercenie fi20 Narzędzie: Wiertło fi D2850L32-03 Strategia: profilowanie Narzędzie: Frez fi B25-08M Strategia: profilowanie-fazowanie Narzędzie: Frez Fazownik fi12 R AC05G 1620 Strategia: zgrubnie Narzędzie: Frez walcowy fi4 OBRÓBKA KORPUSU FREZA

21 Strategia: wiercenie Narzędzie: Wiertło fi3.2 Strategia: fazowanie Narzędzie: Frez Fazownik fi6 Strategia: gwintowanie Narzędzie: Frez Gwintownik fi4 Strategia: rowki Narzędzie: Frez kulisty fi2 OBRÓBKA KORPUSU FREZA

22 5-cio OSIOWA OBRÓBKA KORPUSU FREZA OBRÓBKA KORPUSU FREZA

23 DMG DMU 40 MonoBlock Heidenhain itnc530 5-cio OSIOWA OBRÓBKA ŁOPATKI NICOM Profesjonalne Systemy Inżynierskie

24 Dane technologiczne Wykorzystany materiał: -Stal 45 Wykorzystane narzędzia: - Frez fi 52 R C5-14M - Frez fi 20R5 R A25L-10LR300 - Frez kulisty fi 10 R216F-10A16C-075 Wykorzystane strategie Edgecam: - zgrubnie-wgłębnie (plunge milling) - 5-cio osiowe ciągłe OBRÓBKA ŁOPATKI

25 Strategia: zgrubnie wgłębnie, Narzędzie: Frez fi 52 R C5-14M Strategia: 5-cio osiowe ciągłe, Narzędzie: Frez fi 20R5 R A25L 10LR A25L-10L Strategia: 5-cio osiowe ciągłe, Narzędzie: Frez kulisty fi 10 R216F-10A16C-075 OBRÓBKA ŁOPATKI

26 5-cio OSIOWA OBRÓBKA ŁOPATKI OBRÓBKA ŁOPATKI

27 3-osiowa OBRÓBKA ELEMENTU FORMY DMG DMC 635V Sinumeric 810D NICOM Profesjonalne Systemy Inżynierskie

28 Dane technologiczne Wykorzystany materiał: -Aluminium Wykorzystane narzędzia: -Głowica fi50 R C5-10L - Frez kulisty fi6 R AK10A - Frez kulisty fi2 R AL20G Wykorzystane strategie Edgecam: - planowanie, profilowanie - zgrubnie, wierszowanie - koncentrycznie OBRÓBKA ELEMENTU FORMY

29 Strategia: planowanie, profilowanie, Narzędzie: Głowica fi50 R C5-10L Strategia: zgrubnie, wierszowanie, Narzędzie: Frez kulisty fi6 R AK10A Strategia: koncentrycznie, Narzędzie: Frez kulisty fi2 R AL20G OBRÓBKA ELEMENTU FORMY

30 3-OSIOWA OBRÓBKA ELEMENTU FORMY OBRÓBKA ELEMENTU FORMY

31 DMG DMG CTX 310 V6 Sinumerik OBRÓBKA ZAWORU GRUPA NICOM - Profesjonalne Systemy Inżynierskie

32 Dane technologiczne Wykorzystany materiał: ETG88 Wykorzystane narzędzia: -Nóż tokarski DWLNL 2525M08-WNMG PM Frez walcowy fi16 - Frez walcowy fi4 -Wiertło fi4 -Wiertło fi8 - Przecinak LF123H BM Nóż tokarski DWLNR 2525M08-WNMG PM4225 Wykorzystane strategie Edgecam: - planowanie, zgrubnie, profile, korekcja, planowanie sześciokąta, profilowanie kieszeni, wiercenie, przecinanie, przechwyt OBRÓBKA ZAWORU

33 Strategie: planowanie, zgrubnie, profile, DWLNL 2525M08-WNMG PM4225 Strategia: planowanie, Frez walcowy fi16 Strategia: profilowanie, Frez walcowy fi4 Strategia: wiercenie fi4, Wiertło fi4 Strategia: wiercenie fi8, Wiertło fi8 Strategia: odcinanie, Przecinak LF123H BM-1125 OBRÓBKA ZAWORU

34 Strategia: planowanie, zgrubnie profile, DWLNR 2525M08-WNMG PM4225 OBRÓBKA ZAWORU

35 OBRÓBKA ZAWORU Z NARZĘDZIAMI NAPĘDZANYMI I PRZECHWYTEM OBRÓBKA ZAWORU

36 OBRÓBKA TARCZY DMG ALPHA CTX 300 V4 Fanuc NICOM Profesjonalne Systemy Inżynierskie

37 Dane technologiczne Wykorzystany materiał: ETG88 Wykorzystane narzędzia: -Nóż tokarski DWLNL 2525M08-WNMG PM Frez walcowy fi12 R EAK22P Nóż do rowków fi4 LF123H B -Wiertło fi D1200L20-3D-1 Wykorzystane strategie Edgecam: - planowanie, zgrubnie, profile, - korekcja, rowki, profilowanie sześciokątów, -wiercenie, OBRÓBKA TARCZY

38 Strategie: planowanie, zgrubnie, DWLNL 2525M08-WNMG PM4225 Strategia: profile, DWLNL 2525M08-WNMG PM4225 Strategie: profilowanie, Frez walcowy fi12 R EAK22P-1630 OBRÓBKA TARCZY Strategia: rowki, Nóż do rowków fi4 LF123H B Strategia: wiercenie fi25, Wiertło fi D1200L20-3D-1

39 OBRÓBKA TARCZY Z NARZĘDZIAMI NAPĘDZANYMI OBRÓBKA TARCZY

40 OBRÓBKA TULEJI DMG NEF 400 Sterowanie: Heidenhain CNC Pilot 4029 NICOM Profesjonalne Systemy Inżynierskie

41 Dane technologiczne Wykorzystany materiał: ETG88 Wykorzystane narzędzia: -Nóż tokarski DWLNL 2020M08-WNMG PM4225 -Wiertło fi D1200L20-3D-1 -Nóż do rowków fi3 LF123G B -Wiertło fi6.5 -Wiertło fi16 Wykorzystane strategie Edgecam: - planowanie, zgrubnie, profile, korekcja, rowki, wiercenie OBRÓBKA TULEJI

42 Strategie: planowanie, zgrubnie, profile, korekcja DWLNL 2020M08-WNMG PM4225 Strategia: wiercenie fi28, Wiertło fi D1200L20-3D-1 Strategia: rowki, Nóż do rowków fi3 LF123G B Strategia: wiercenie fi6.5, Wiertło fi6.5 OBRÓBKA TULEJI Strategia: wiercenie fi16, Wiertło fi16

43 OBRÓBKA TULEJI Z NARZĘDZIAMI NAPĘDZANYMI OBRÓBKA TULEJI

44 Dziękuj kujemy za uwagę NICOM Profesjonalne Systemy Inżynierskie
