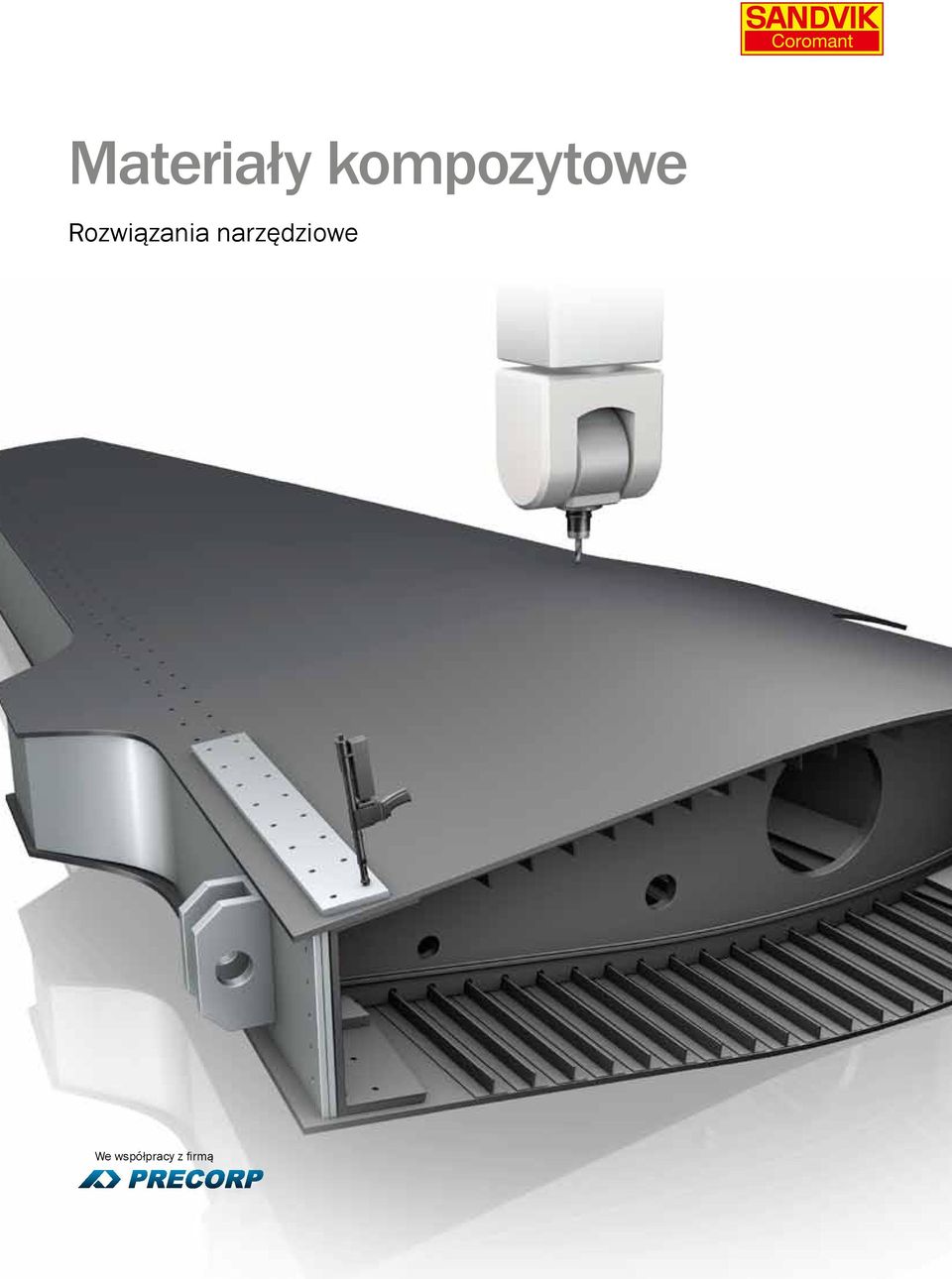

1 Materiały kompozytowe Rozwiązania narzędziowe We współpracy z firmą

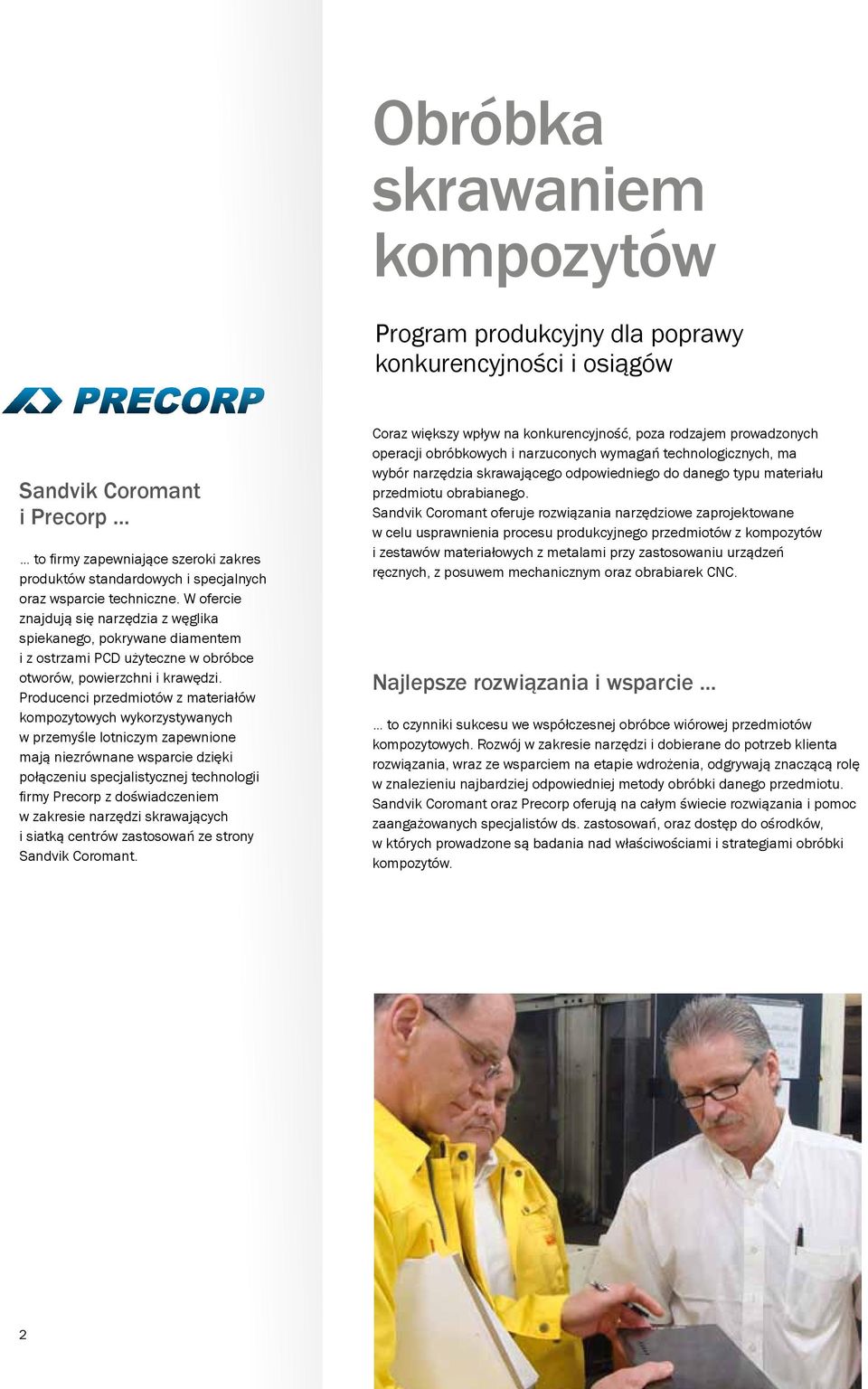

2 Obróbka skrawaniem kompozytów Program produkcyjny dla poprawy konkurencyjności i osiągów Sandvik Coromant i Precorp to firmy zapewniające szeroki zakres produktów standardowych i specjalnych oraz wsparcie techniczne. W ofercie znajdują się narzędzia z węglika spiekanego, pokrywane diamentem i z ostrzami PCD użyteczne w obróbce otworów, powierzchni i krawędzi. Producenci przedmiotów z materiałów kompozytowych wykorzystywanych w przemyśle lotniczym zapewnione mają niezrównane wsparcie dzięki połączeniu specjalistycznej technologii firmy Precorp z doświadczeniem w zakresie narzędzi skrawających i siatką centrów zastosowań ze strony Sandvik Coromant. Coraz większy wpływ na konkurencyjność, poza rodzajem prowadzonych operacji obróbkowych i narzuconych wymagań technologicznych, ma wybór narzędzia skrawającego odpowiedniego do danego typu materiału przedmiotu obrabianego. Sandvik Coromant oferuje rozwiązania narzędziowe zaprojektowane w celu usprawnienia procesu produkcyjnego przedmiotów z kompozytów i zestawów materiałowych z metalami przy zastosowaniu urządzeń ręcznych, z posuwem mechanicznym oraz obrabiarek CNC. Najlepsze rozwiązania i wsparcie to czynniki sukcesu we współczesnej obróbce wiórowej przedmiotów kompozytowych. Rozwój w zakresie narzędzi i dobierane do potrzeb klienta rozwiązania, wraz ze wsparciem na etapie wdrożenia, odgrywają znaczącą rolę w znalezieniu najbardziej odpowiedniej metody obróbki danego przedmiotu. Sandvik Coromant oraz Precorp oferują na całym świecie rozwiązania i pomoc zaangażowanych specjalistów ds. zastosowań, oraz dostęp do ośrodków, w których prowadzone są badania nad właściwościami i strategiami obróbki kompozytów. 2

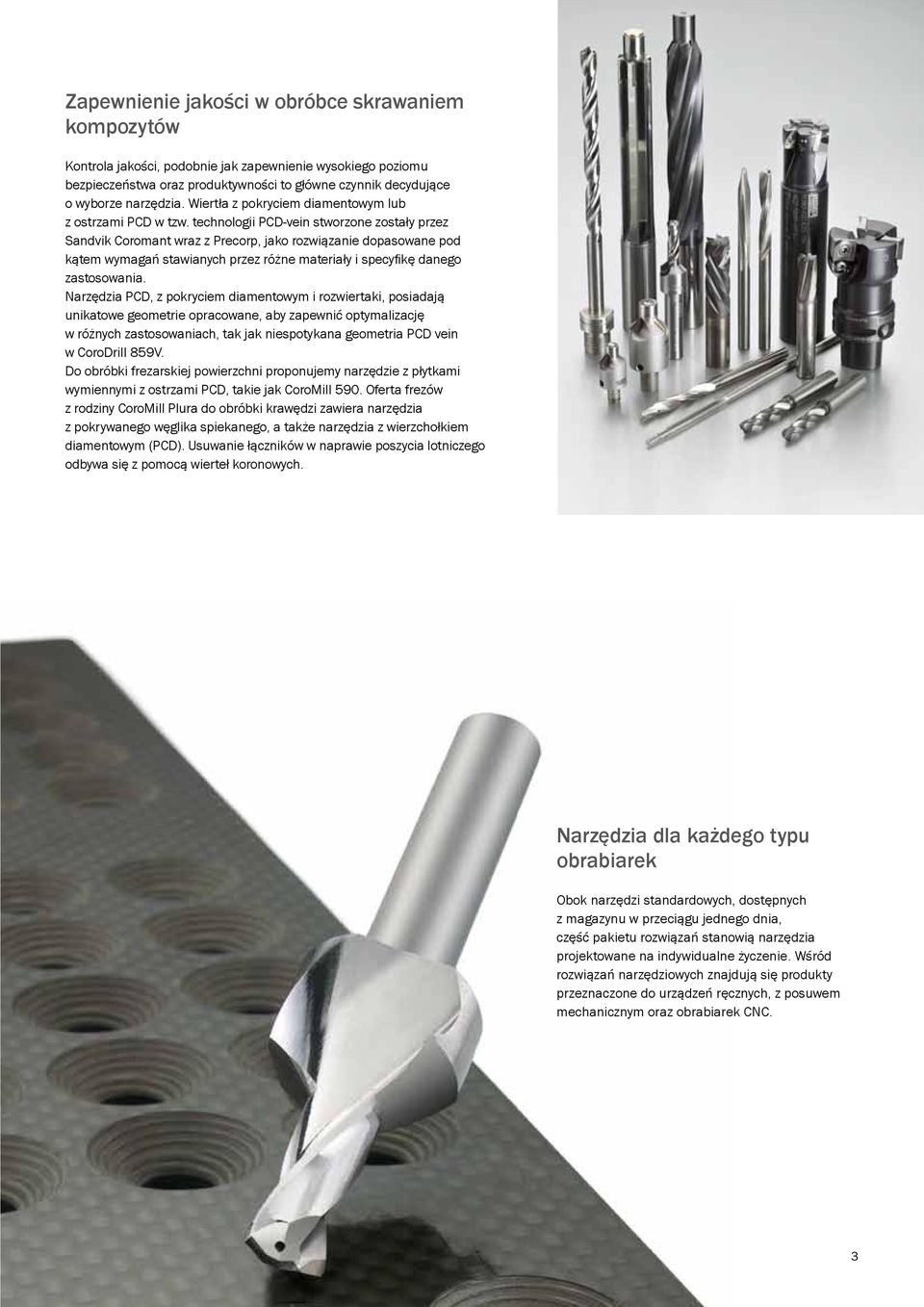

3 Zapewnienie jakości w obróbce skrawaniem kompozytów Kontrola jakości, podobnie jak zapewnienie wysokiego poziomu bezpieczeństwa oraz produktywności to główne czynnik decydujące o wyborze narzędzia. Wiertła z pokryciem diamentowym lub z ostrzami PCD w tzw. technologii PCD-vein stworzone zostały przez Sandvik Coromant wraz z Precorp, jako rozwiązanie dopasowane pod kątem wymagań stawianych przez różne materiały i specyfikę danego zastosowania. Narzędzia PCD, z pokryciem diamentowym i rozwiertaki, posiadają unikatowe geometrie opracowane, aby zapewnić optymalizację w różnych zastosowaniach, tak jak niespotykana geometria PCD vein w CoroDrill 859V. Do obróbki frezarskiej powierzchni proponujemy narzędzie z płytkami wymiennymi z ostrzami PCD, takie jak CoroMill 590. Oferta frezów z rodziny CoroMill Plura do obróbki krawędzi zawiera narzędzia z pokrywanego węglika spiekanego, a także narzędzia z wierzchołkiem diamentowym (PCD). Usuwanie łączników w naprawie poszycia lotniczego odbywa się z pomocą wierteł koronowych. Narzędzia dla każdego typu obrabiarek Obok narzędzi standardowych, dostępnych z magazynu w przeciągu jednego dnia, część pakietu rozwiązań stanowią narzędzia projektowane na indywidualne życzenie. Wśród rozwiązań narzędziowych znajdują się produkty przeznaczone do urządzeń ręcznych, z posuwem mechanicznym oraz obrabiarek CNC. 3

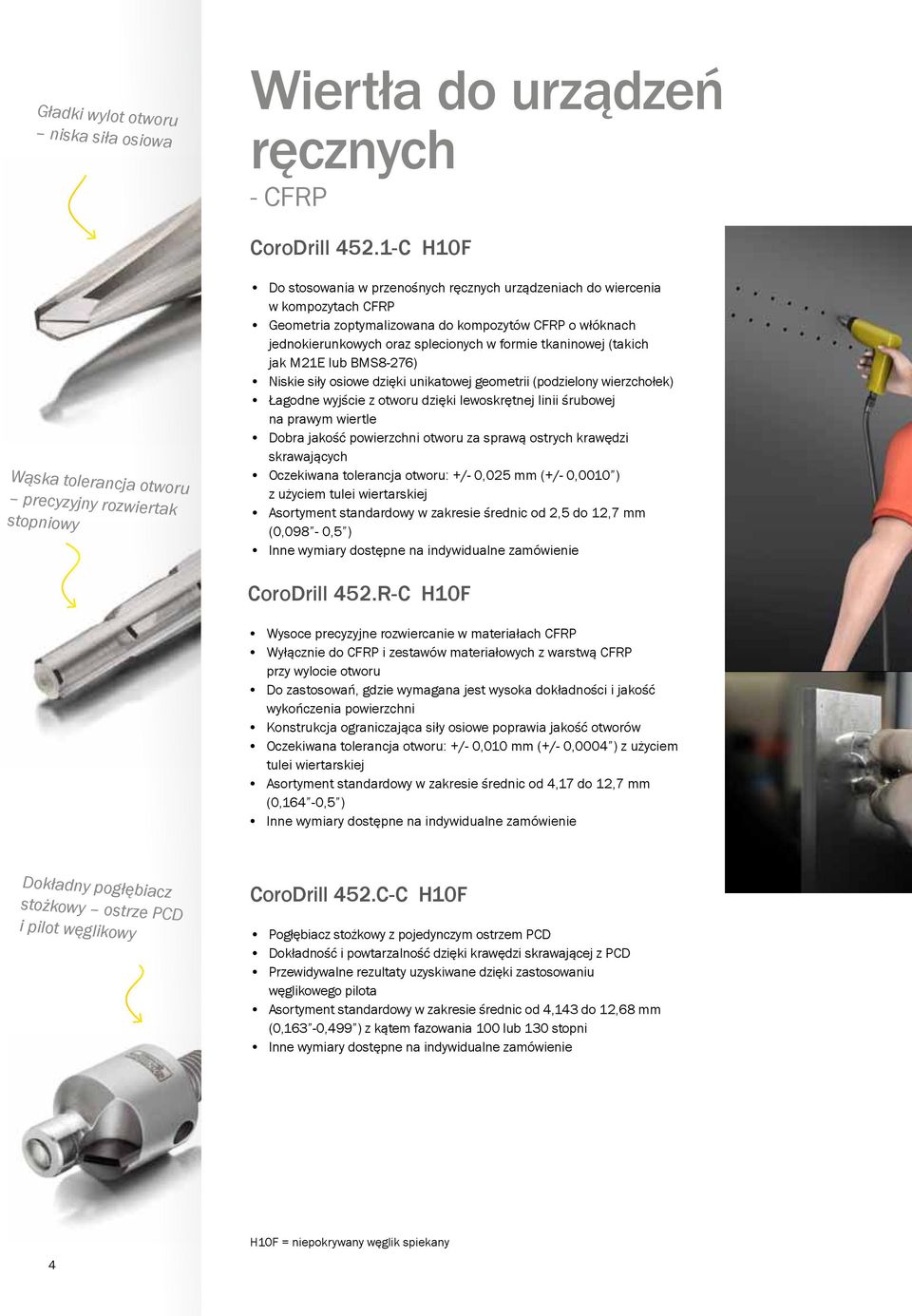

4 Gładki wylot otworu niska siła osiowa Wiertła do urządzeń ręcznych - CFRP CoroDrill C H10F Wąska tolerancja otworu precyzyjny rozwiertak stopniowy Do stosowania w przenośnych ręcznych urządzeniach do wiercenia w kompozytach CFRP Geometria zoptymalizowana do kompozytów CFRP o włóknach jednokierunkowych oraz splecionych w formie tkaninowej (takich jak M21E lub BMS8-276) Niskie siły osiowe dzięki unikatowej geometrii (podzielony wierzchołek) Łagodne wyjście z otworu dzięki lewoskrętnej linii śrubowej na prawym wiertle Dobra jakość powierzchni otworu za sprawą ostrych krawędzi skrawających Oczekiwana tolerancja otworu: +/- 0,025 mm (+/- 0,0010 ) z użyciem tulei wiertarskiej Asortyment standardowy w zakresie średnic od 2,5 do 12,7 mm (0,098-0,5 ) Inne wymiary dostępne na indywidualne zamówienie CoroDrill 452.R-C H10F Wysoce precyzyjne rozwiercanie w materiałach CFRP Wyłącznie do CFRP i zestawów materiałowych z warstwą CFRP przy wylocie otworu Do zastosowań, gdzie wymagana jest wysoka dokładności i jakość wykończenia powierzchni Konstrukcja ograniczająca siły osiowe poprawia jakość otworów Oczekiwana tolerancja otworu: +/- 0,010 mm (+/- 0,0004 ) z użyciem tulei wiertarskiej Asortyment standardowy w zakresie średnic od 4,17 do 12,7 mm (0,164-0,5 ) Inne wymiary dostępne na indywidualne zamówienie Dokładny pogłębiacz stożkowy ostrze PCD i pilot węglikowy CoroDrill 452.C-C H10F Pogłębiacz stożkowy z pojedynczym ostrzem PCD Dokładność i powtarzalność dzięki krawędzi skrawającej z PCD Przewidywalne rezultaty uzyskiwane dzięki zastosowaniu węglikowego pilota Asortyment standardowy w zakresie średnic od 4,143 do 12,68 mm (0,163-0,499 ) z kątem fazowania 100 lub 130 stopni Inne wymiary dostępne na indywidualne zamówienie 4 H10F = niepokrywany węglik spiekany

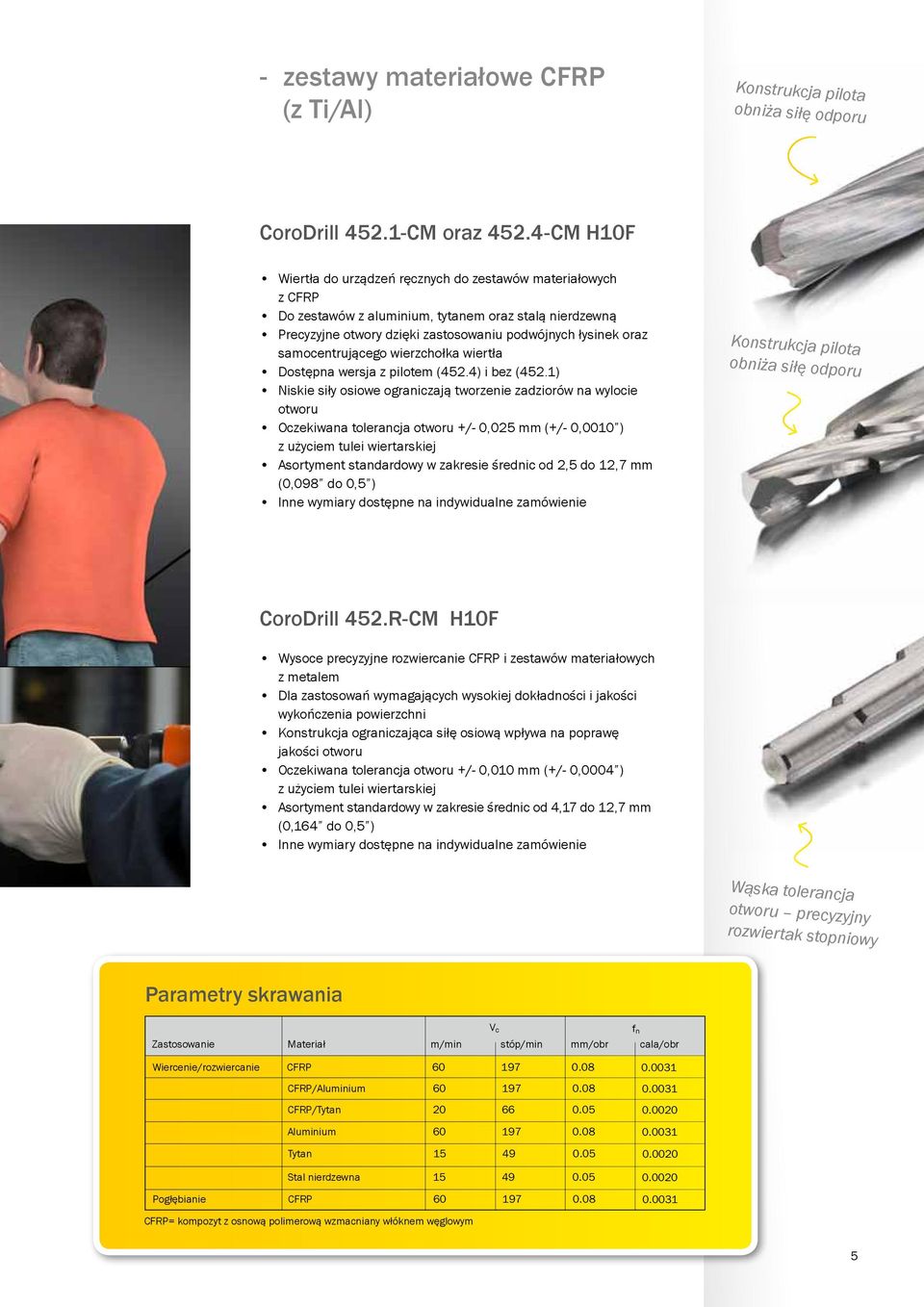

5 - zestawy materiałowe CFRP (z Ti/Al) Konstrukcja pilota obniża siłę odporu CoroDrill CM oraz CM H10F Wiertła do urządzeń ręcznych do zestawów materiałowych z CFRP Do zestawów z aluminium, tytanem oraz stalą nierdzewną Precyzyjne otwory dzięki zastosowaniu podwójnych łysinek oraz samocentrującego wierzchołka wiertła Dostępna wersja z pilotem (452.4) i bez (452.1) Niskie siły osiowe ograniczają tworzenie zadziorów na wylocie otworu Oczekiwana tolerancja otworu +/- 0,025 mm (+/- 0,0010 ) z użyciem tulei wiertarskiej Asortyment standardowy w zakresie średnic od 2,5 do 12,7 mm (0,098 do 0,5 ) Inne wymiary dostępne na indywidualne zamówienie Konstrukcja pilota obniża siłę odporu CoroDrill 452.R-CM H10F Wysoce precyzyjne rozwiercanie CFRP i zestawów materiałowych z metalem Dla zastosowań wymagających wysokiej dokładności i jakości wykończenia powierzchni Konstrukcja ograniczająca siłę osiową wpływa na poprawę jakości otworu Oczekiwana tolerancja otworu +/- 0,010 mm (+/- 0,0004 ) z użyciem tulei wiertarskiej Asortyment standardowy w zakresie średnic od 4,17 do 12,7 mm (0,164 do 0,5 ) Inne wymiary dostępne na indywidualne zamówienie Wąska tolerancja otworu precyzyjny rozwiertak stopniowy V c f n Zastosowanie Materiał m/min stóp/min mm/obr cala/obr Wiercenie/rozwiercanie CFRP CFRP/Aluminium CFRP/Tytan Aluminium Tytan Stal nierdzewna Pogłębianie CFRP CFRP= kompozyt z osnową polimerową wzmacniany włóknem węglowym

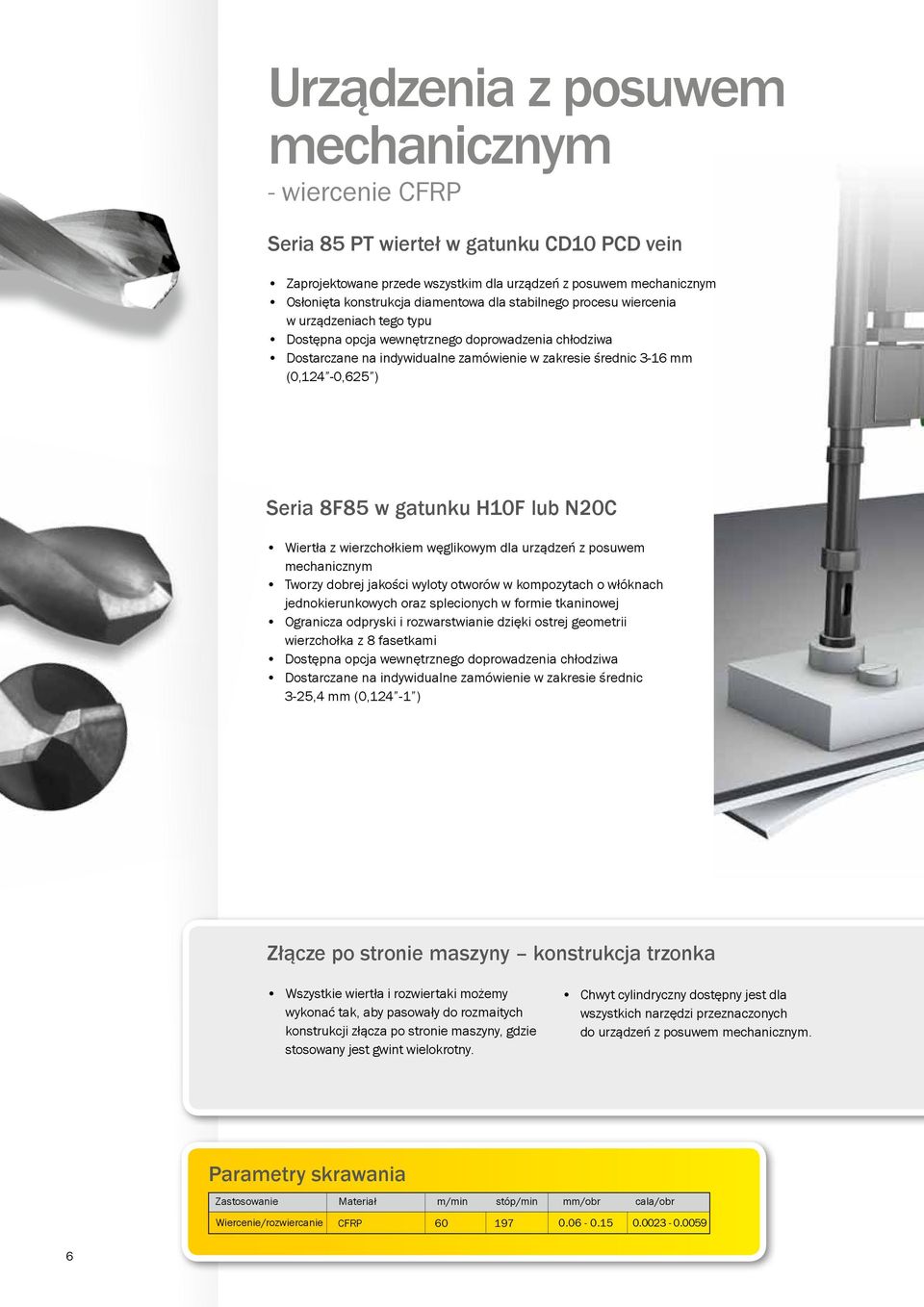

6 Urządzenia z posuwem mechanicznym - wiercenie CFRP Seria 85 PT wierteł w gatunku CD10 PCD vein Zaprojektowane przede wszystkim dla urządzeń z posuwem mechanicznym Osłonięta konstrukcja diamentowa dla stabilnego procesu wiercenia w urządzeniach tego typu Dostępna opcja wewnętrznego doprowadzenia chłodziwa 3-16 mm (0,124-0,625 ) Seria 8F85 w gatunku H10F lub N20C Wiertła z wierzchołkiem węglikowym dla urządzeń z posuwem mechanicznym Tworzy dobrej jakości wyloty otworów w kompozytach o włóknach jednokierunkowych oraz splecionych w formie tkaninowej Ogranicza odpryski i rozwarstwianie dzięki ostrej geometrii wierzchołka z 8 fasetkami Dostępna opcja wewnętrznego doprowadzenia chłodziwa 3-25,4 mm (0,124-1 ) Złącze po stronie maszyny konstrukcja trzonka Wszystkie wiertła i rozwiertaki możemy wykonać tak, aby pasowały do rozmaitych konstrukcji złącza po stronie maszyny, gdzie stosowany jest gwint wielokrotny. Chwyt cylindryczny dostępny jest dla wszystkich narzędzi przeznaczonych do urządzeń z posuwem mechanicznym. Zastosowanie Materiał Wiercenie/rozwiercanie CFRP m/min stóp/min mm/obr cala/obr

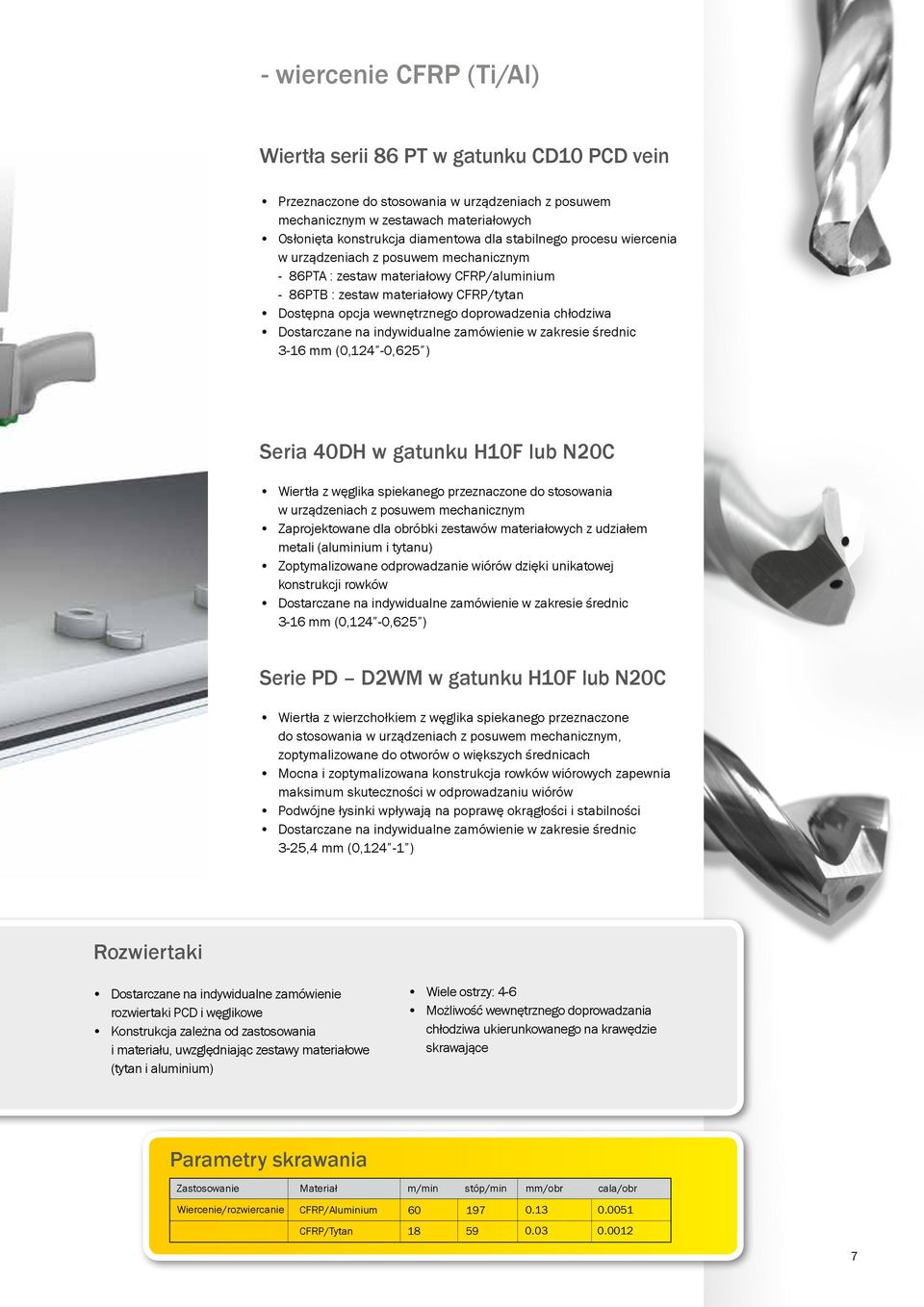

7 - wiercenie CFRP (Ti/Al) Wiertła serii 86 PT w gatunku CD10 PCD vein Przeznaczone do stosowania w urządzeniach z posuwem mechanicznym w zestawach materiałowych Osłonięta konstrukcja diamentowa dla stabilnego procesu wiercenia w urządzeniach z posuwem mechanicznym - 86PTA : zestaw materiałowy CFRP/aluminium - 86PTB : zestaw materiałowy CFRP/tytan Dostępna opcja wewnętrznego doprowadzenia chłodziwa 3-16 mm (0,124-0,625 ) Seria 40DH w gatunku H10F lub N20C Wiertła z węglika spiekanego przeznaczone do stosowania w urządzeniach z posuwem mechanicznym Zaprojektowane dla obróbki zestawów materiałowych z udziałem metali (aluminium i tytanu) Zoptymalizowane odprowadzanie wiórów dzięki unikatowej konstrukcji rowków 3-16 mm (0,124-0,625 ) Serie PD D2WM w gatunku H10F lub N20C Wiertła z wierzchołkiem z węglika spiekanego przeznaczone do stosowania w urządzeniach z posuwem mechanicznym, zoptymalizowane do otworów o większych średnicach Mocna i zoptymalizowana konstrukcja rowków wiórowych zapewnia maksimum skuteczności w odprowadzaniu wiórów Podwójne łysinki wpływają na poprawę okrągłości i stabilności 3-25,4 mm (0,124-1 ) Rozwiertaki Dostarczane na indywidualne zamówienie rozwiertaki PCD i węglikowe Konstrukcja zależna od zastosowania i materiału, uwzględniając zestawy materiałowe (tytan i aluminium) Wiele ostrzy: 4-6 Możliwość wewnętrznego doprowadzania chłodziwa ukierunkowanego na krawędzie skrawające Zastosowanie Wiercenie/rozwiercanie Materiał CFRP/Aluminium CFRP/Tytan m/min stóp/min mm/obr cala/obr

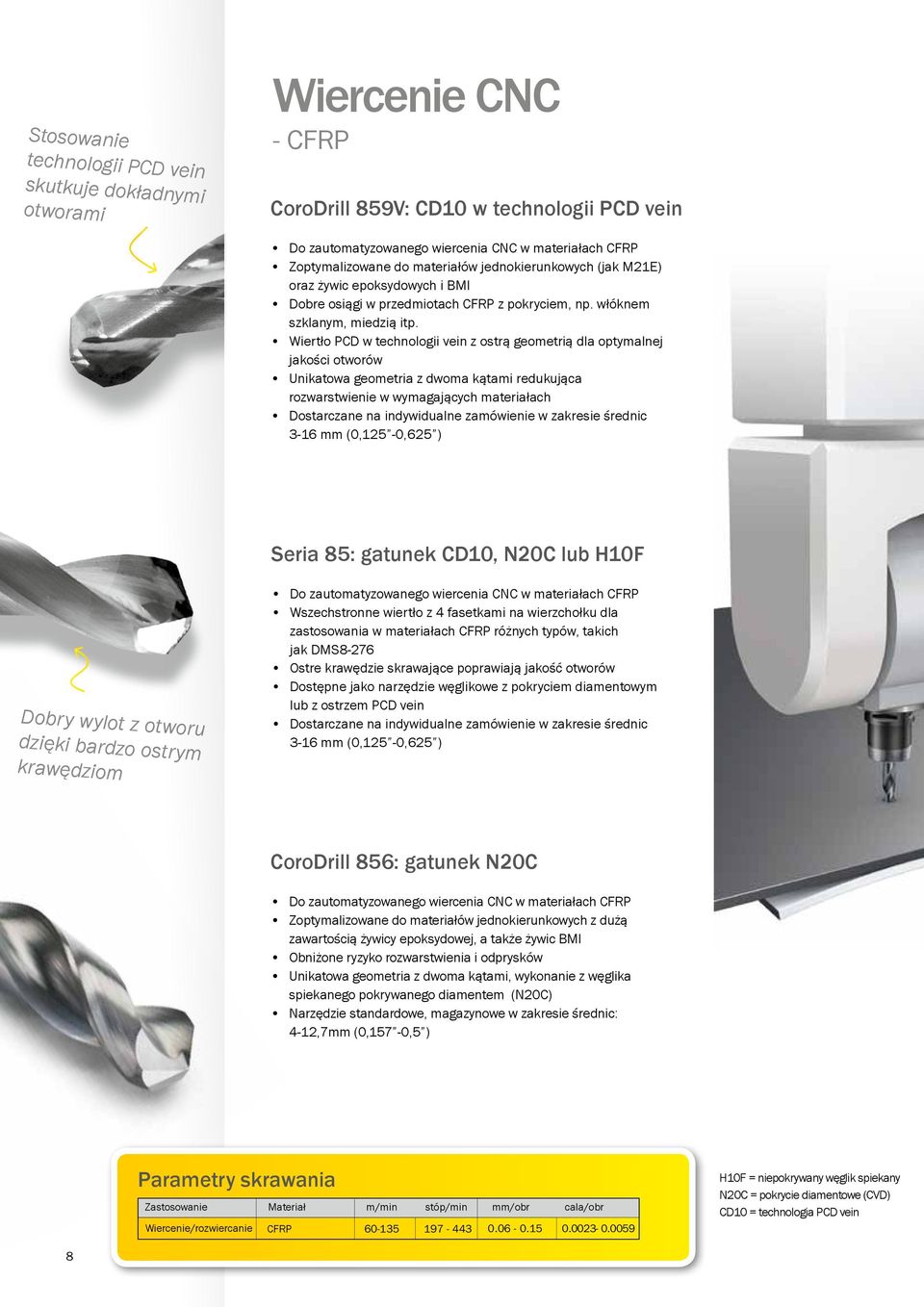

8 Stosowanie technologii PCD vein skutkuje dokładnymi otworami Wiercenie CNC - CFRP CoroDrill 859V: CD10 w technologii PCD vein Do zautomatyzowanego wiercenia CNC w materiałach CFRP Zoptymalizowane do materiałów jednokierunkowych (jak M21E) oraz żywic epoksydowych i BMI Dobre osiągi w przedmiotach CFRP z pokryciem, np. włóknem szklanym, miedzią itp. Wiertło PCD w technologii vein z ostrą geometrią dla optymalnej jakości otworów Unikatowa geometria z dwoma kątami redukująca rozwarstwienie w wymagających materiałach 3-16 mm (0,125-0,625 ) Seria 85: gatunek CD10, N20C lub H10F Dobry wylot z otworu dzięki bardzo ostrym krawędziom Do zautomatyzowanego wiercenia CNC w materiałach CFRP Wszechstronne wiertło z 4 fasetkami na wierzchołku dla zastosowania w materiałach CFRP różnych typów, takich jak DMS8-276 Ostre krawędzie skrawające poprawiają jakość otworów Dostępne jako narzędzie węglikowe z pokryciem diamentowym lub z ostrzem PCD vein 3-16 mm (0,125-0,625 ) CoroDrill 856: gatunek N20C Do zautomatyzowanego wiercenia CNC w materiałach CFRP Zoptymalizowane do materiałów jednokierunkowych z dużą zawartością żywicy epoksydowej, a także żywic BMI Obniżone ryzyko rozwarstwienia i odprysków Unikatowa geometria z dwoma kątami, wykonanie z węglika spiekanego pokrywanego diamentem (N20C) Narzędzie standardowe, magazynowe w zakresie średnic: 4-12,7mm (0,157-0,5 ) Zastosowanie Wiercenie/rozwiercanie Materiał CFRP m/min stóp/min mm/obr cala/obr H10F = niepokrywany węglik spiekany N20C = pokrycie diamentowe (CVD) CD10 = technologia PCD vein 8

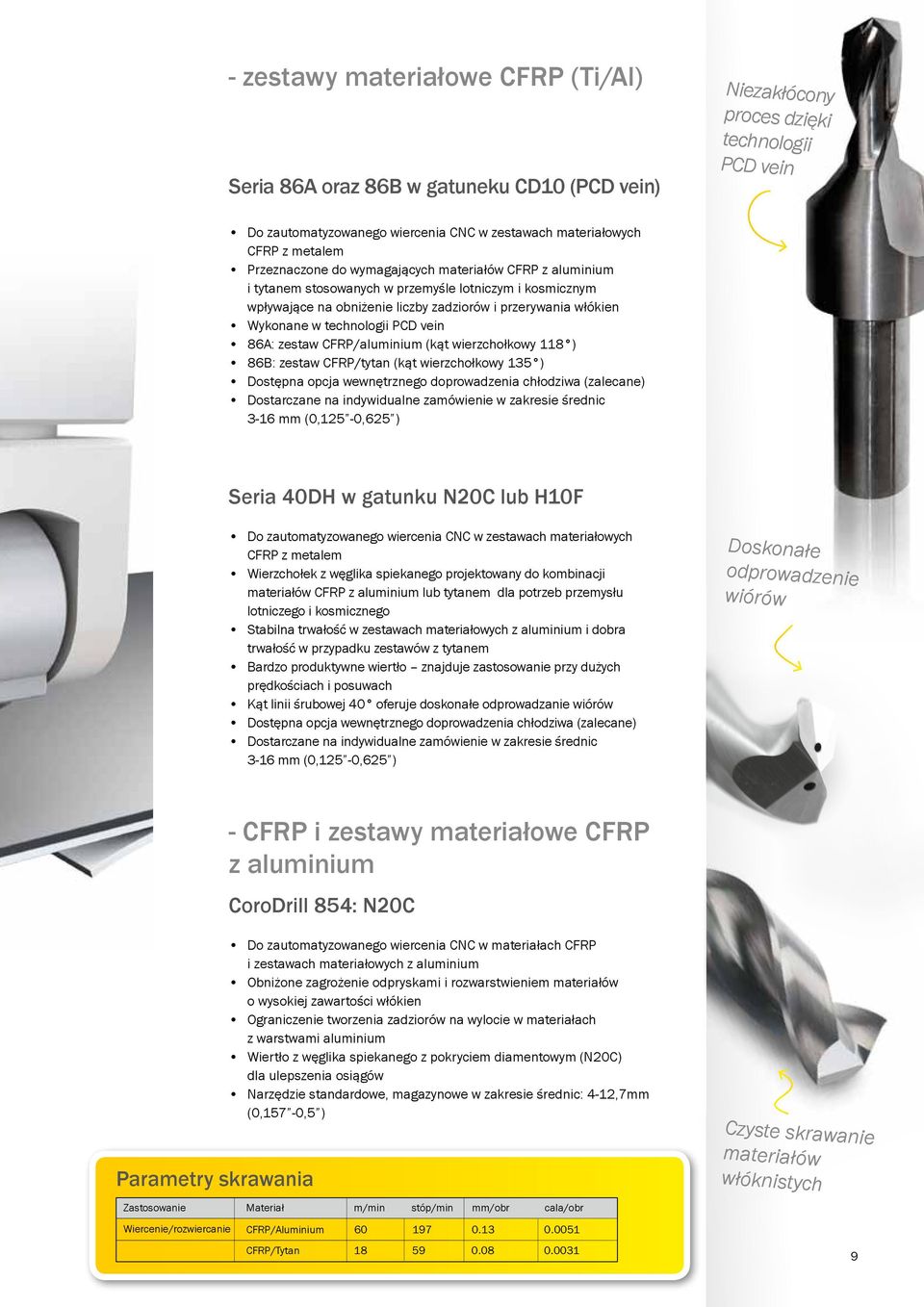

9 - zestawy materiałowe CFRP (Ti/Al) Seria 86A oraz 86B w gatuneku CD10 (PCD vein) Niezakłócony proces dzięki technologii PCD vein Do zautomatyzowanego wiercenia CNC w zestawach materiałowych CFRP z metalem Przeznaczone do wymagających materiałów CFRP z aluminium i tytanem stosowanych w przemyśle lotniczym i kosmicznym wpływające na obniżenie liczby zadziorów i przerywania włókien Wykonane w technologii PCD vein 86A: zestaw CFRP/aluminium (kąt wierzchołkowy 118 ) 86B: zestaw CFRP/tytan (kąt wierzchołkowy 135 ) Dostępna opcja wewnętrznego doprowadzenia chłodziwa (zalecane) 3-16 mm (0,125-0,625 ) Seria 40DH w gatunku N20C lub H10F Do zautomatyzowanego wiercenia CNC w zestawach materiałowych CFRP z metalem Wierzchołek z węglika spiekanego projektowany do kombinacji materiałów CFRP z aluminium lub tytanem dla potrzeb przemysłu lotniczego i kosmicznego Stabilna trwałość w zestawach materiałowych z aluminium i dobra trwałość w przypadku zestawów z tytanem Bardzo produktywne wiertło znajduje zastosowanie przy dużych prędkościach i posuwach Kąt linii śrubowej 40 oferuje doskonałe odprowadzanie wiórów Dostępna opcja wewnętrznego doprowadzenia chłodziwa (zalecane) 3-16 mm (0,125-0,625 ) Doskonałe odprowadzenie wiórów - CFRP i zestawy materiałowe CFRP z aluminium CoroDrill 854: N20C Zastosowanie Wiercenie/rozwiercanie Do zautomatyzowanego wiercenia CNC w materiałach CFRP i zestawach materiałowych z aluminium Obniżone zagrożenie odpryskami i rozwarstwieniem materiałów o wysokiej zawartości włókien Ograniczenie tworzenia zadziorów na wylocie w materiałach z warstwami aluminium Wiertło z węglika spiekanego z pokryciem diamentowym (N20C) dla ulepszenia osiągów Narzędzie standardowe, magazynowe w zakresie średnic: 4-12,7mm (0,157-0,5 ) Materiał CFRP/Aluminium CFRP/Tytan m/min stóp/min mm/obr cala/obr Czyste skrawanie materiałów włóknistych 9

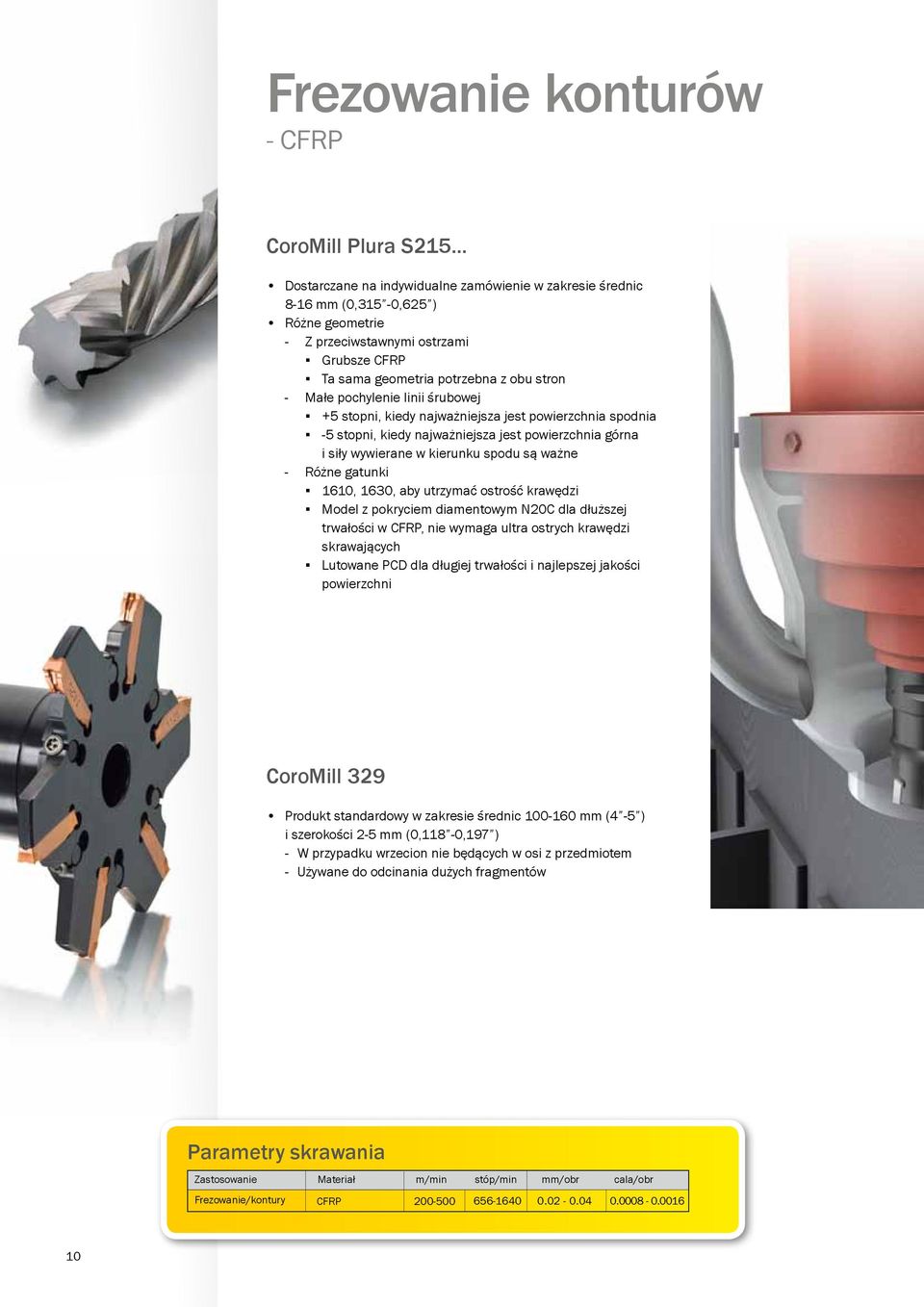

10 Frezowanie konturów - CFRP CoroMill Plura S mm (0,315-0,625 ) Różne geometrie - Z przeciwstawnymi ostrzami Grubsze CFRP Ta sama geometria potrzebna z obu stron - Małe pochylenie linii śrubowej +5 stopni, kiedy najważniejsza jest powierzchnia spodnia -5 stopni, kiedy najważniejsza jest powierzchnia górna i siły wywierane w kierunku spodu są ważne - Różne gatunki 1610, 1630, aby utrzymać ostrość krawędzi Model z pokryciem diamentowym N20C dla dłuższej trwałości w CFRP, nie wymaga ultra ostrych krawędzi skrawających Lutowane PCD dla długiej trwałości i najlepszej jakości powierzchni CoroMill 329 Produkt standardowy w zakresie średnic mm (4-5 ) i szerokości 2-5 mm (0,118-0,197 ) - W przypadku wrzecion nie będących w osi z przedmiotem - Używane do odcinania dużych fragmentów Zastosowanie Frezowanie/kontury Materiał CFRP m/min stóp/min mm/obr cala/obr

11 - Frezowanie płaszczyzn w CFRP CoroMill 590 Produkt standardowy w średnicach z zakresu 40 mm (1,5 ) i w górę PCD i niepokrywany gatunek węglika H10 Wysoka precyzja i korekcja nastawienia w skali mikro Frez skrawający z niewielkimi siłami Korpusy stalowe lub aluminiowe Wymienne płytki z ostrzami PCD w wysokiej dokładności gniazdach zapewniają precyzję CoroMill 390 Produkt standardowy w średnicach z zakresu mm (0,5-5 ) Gatunki płytek: PCD, niepokrywany węglik H13A i pokrywany 1010 Płytki wielkości 11 i 17 Duży wybór promieni naroża Do frezowania profilowego z pochyleniem narzędzia Obróbka orbitalna w CFRP * Rozwiązanie oferowane jako specjalne Frezy węglikowe do obróbki orbitalnej Dostępne także z ostrzami w technologii PCD vein Do CFRP, zestawów materiałowych z aluminium i tytanem * Specialne prosimy o kontakt z przedstawicielem Sandvik Coromant. Zastosowanie Frezowanie powierzchni Frezowanie orbitalne Materiał CFRP CFRP/Aluminium CFRP/Tytan m/min stóp/min mm/obr cala/obr

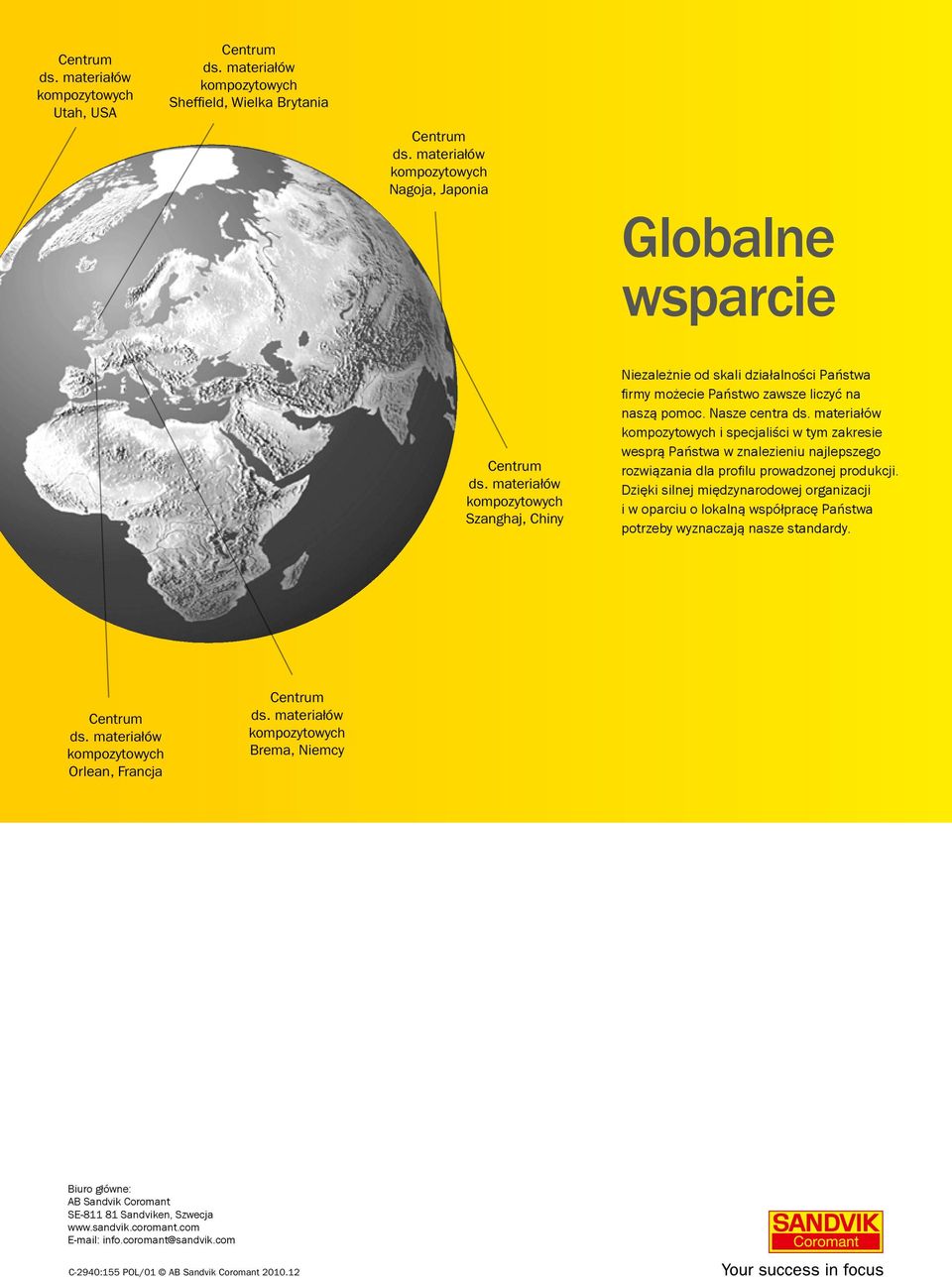

12 Centrum ds. materiałów kompozytowych Utah, USA Centrum ds. materiałów kompozytowych Sheffield, Wielka Brytania Centrum ds. materiałów kompozytowych Nagoja, Japonia Globalne wsparcie Centrum ds. materiałów kompozytowych Szanghaj, Chiny Niezależnie od skali działalności Państwa firmy możecie Państwo zawsze liczyć na naszą pomoc. Nasze centra ds. materiałów kompozytowych i specjaliści w tym zakresie wesprą Państwa w znalezieniu najlepszego rozwiązania dla profilu prowadzonej produkcji. Dzięki silnej międzynarodowej organizacji i w oparciu o lokalną współpracę Państwa potrzeby wyznaczają nasze standardy. Centrum ds. materiałów kompozytowych Orlean, Francja Centrum ds. materiałów kompozytowych Brema, Niemcy Biuro główne: AB Sandvik Coromant SE Sandviken, Szwecja info.coromant@sandvik.com C-2940:155 POL/01 AB Sandvik Coromant
