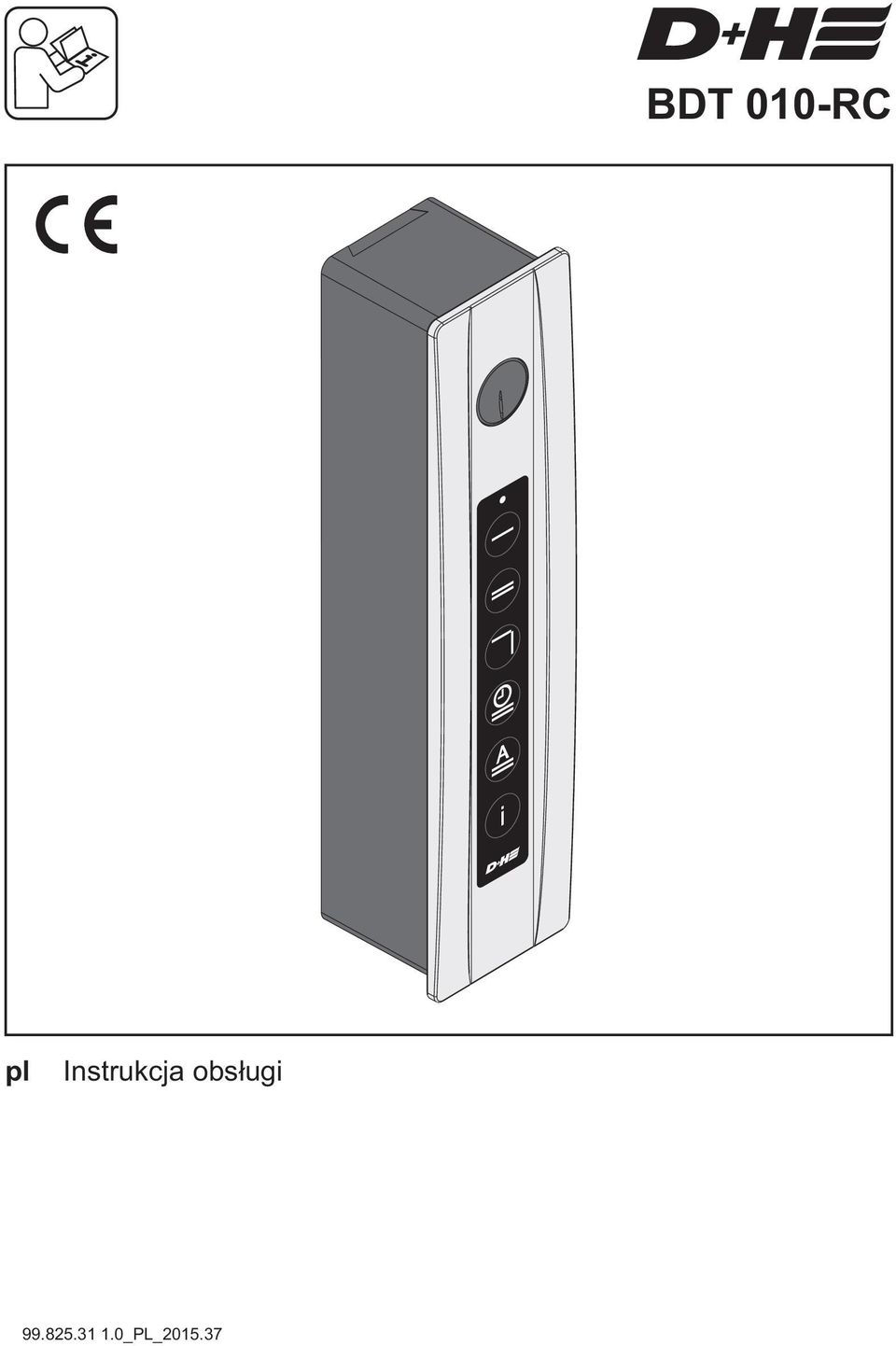

1 pl Instrukcja obs³ugi _PL_

2 Spis treœci Zastosowanie...2 Wskazówki bezpieczeñstwa...2 Gwarancje...2 Oœwiadczenie o zgodnoœci CE...2 Naturalna wentylacja z...3 Zakres dostawy BDT...4 Przegl¹d Monta Pod³¹czenie Obs³uga...10 WskaŸnik po³o enia...11 Ustawienia podstawowe...11 Pilot radiowy RCR11-2 /RCR Zasilacz SNT1-U...12 Monta uchwytu WU-RC...13 Wymiana baterii...13 Programowanie pilota...14 Obs³uga BDT przy u yciu pilota radiowego...15 Otwarcie awaryjne...16 Dane techniczne...17 Konserwacja i czyszczenie...17 Utylizacja Wymiary...17 Zastosowanie - Napêd elektryczny przeznaczony jest do naturalnej wentylacji okien wyposa onych w okucie activpilot Comfort PAMD produkcji firmy Winkhaus - Monta w miejscu klamki okiennej - Regulowany kierunek pracy - Napiêcie zasilania 24 VDC - Monta wewnêtrzny Wskazówki bezpieczeñstwa Napiêcie pracy 24 VDC! Nie pod³¹czaæ bezpoœrednio do zasilania 230 V! - Pod³¹czenie musi byæ wykonane przez autoryzowanego specjalistê-elektryka - Zagro enie przytrzaœniêciem podczas dzia³ania napêdu - Ograniczyæ dostêp w obszar pracy napêdu - Ograniczyæ dostêp dzieci do przycisków uruchamiaj¹cych napêd - Stosowaæ tylko w suchych pomieszczeniach - Monta tylko wewn¹trz budynków. - Stosowaæ tylko niezmodyfikowane, oryginalne czêœci D+H Gwarancja Na produkty D+H udzielamy 2 letniej gwarancji od data sprzeda y. Gwarancja mo e byæ rozszerzona do 3 lat jeœli monta i uruchomienie zosta³o wykonane przez D+H lub autoryzowanego partnera D+H, a system jest serwisowany przez producenta. Pod³¹czania urz¹dzeñ innych producentów do produktów D+H bez naszej zgody mo e spowodowaæ utratê gwarancji. Oœwiadczenie o zgodnoœci Œwiadomi swojej odpowiedzialnoœci oœwiadczamy, e produkt opisany w punkcie "Dane techniczne" jest zgodny z nastêpuj¹cymi dyrektywami 2004/108/EG, 2006/95/EG Dokumentacja techniczna do uzyskania w firmie: D+H Mechatronic AG, D Ammersbek Thomas Kern Zarz¹d Maik Schmees Prokurent, Dyrektor Techniczny 2/18 Polski _PL_

3 Naturalna wentylacja z Naturalna wentylacja z wykorzystaniem napêdu produkcji D+H Mechatronic i okucia okiennego activpilot Comfort PADM produkcji firmy Winkhaus - automatyczna i energooszczêdna wentylacja zgodnie z DIN ograniczenie strat ciep³a podczas wentylacji - oszczêdnoœæ przez zmniejszenie kosztów ogrzewania - alternatywa dla mechanicznych systemów wentylacji Potrzeba œwie ego i dobrej jakoœci powietrza, a tak e komfortowej temperatury w pomieszczeniu jest kluczowym czynnikiem wp³ywaj¹cym na poprawê samopoczucia w pracy i w domu. W jaki sposób poprawnie wentylowaæ? D³ugotrwa³e przewietrzanie powoduje du e straty energii cieplnej w pomieszczeniu, zbyt krótkie wp³ywa niekorzystnie na samopoczucie osób w nim przebywaj¹cych powoduj¹c znu enie i zmêczenie. Poprzez zautomatyzowan¹ kontrolê wentylacji przy pomocy BDT po³¹czonego z okuciem activpilot Comfort PADM mo emy zapewniæ w pomieszczeniach odpowiedni¹ wentylacjê przy jednoczesnym ograniczeniu kosztów ogrzewania. Zu yte powietrze w ³azience, kuchni czy sypialni poddawane jest sta³ej cyrkulacji co sprzyja utrzymaniu w³aœciwej higieny i dobrej jakoœci atmosfery. Okno zamkniête i zablokowane 6 mm Okno rozszczelnione (szczelina 6 mm) ca. 6 mm Okno odblokowane mo liwoœæ rêcznego otwarcia Rozszczelnienie o 6 mm jest wystarczaj¹ce do wymiany powietrza i poprawy jakoœci powietrza w pomieszczeniu _PL_ Polski 3/18

4 Zakres dostawy BDT010-RC a - 1x napêd okuciowy b - 1x p³ytka monta owa c - 1x z³¹cze wtykowe d - 1x zatrzask mocuj¹cy e - 1x trzpieñ (7 mm x 7 mm) l=55mm * f - 1x podk³adka g - 2x œruba M5 x 45 mm h - 1x œruba 4,1 x 19 mm e f g a b c h d * UWAGA: D³ugoœæ trzpienia dopasowaæ indywidualnie do okna Napêd okuciowy wraz z akcesoriami dostêpne s¹ u partnerów handlowych i w regionalnych biurach D+H. Okucie activpilot Comfort PADM nale y zamawiaæ w firmie Winkhaus. 4/18 Polski _PL_

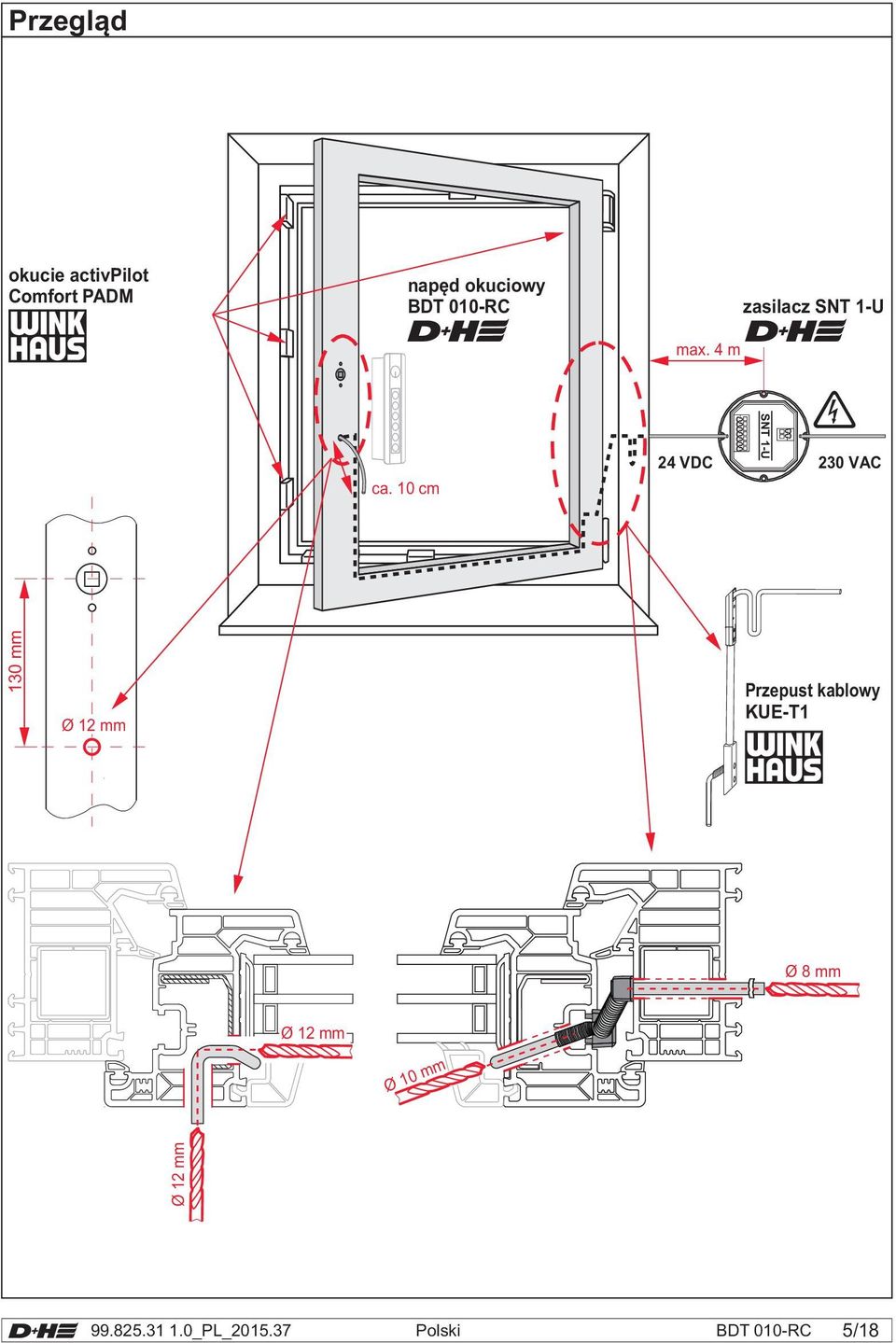

5 Przegl¹d okucie activpilot Comfort PADM napêd okuciowy zasilacz SNT 1-U max. 4 m ca. 10 cm SNT 1-U 24 VDC 230 VAC 130 mm Ø 12 mm Przepust kablowy KUE-T1 Ø 8 mm Ø 12 mm Ø 10 mm Ø 12 mm _PL_ Polski 5/18

6 50 mm Monta 8-9 6/18 Polski _PL_

7 Monta KLICK _PL_ Polski 7/18

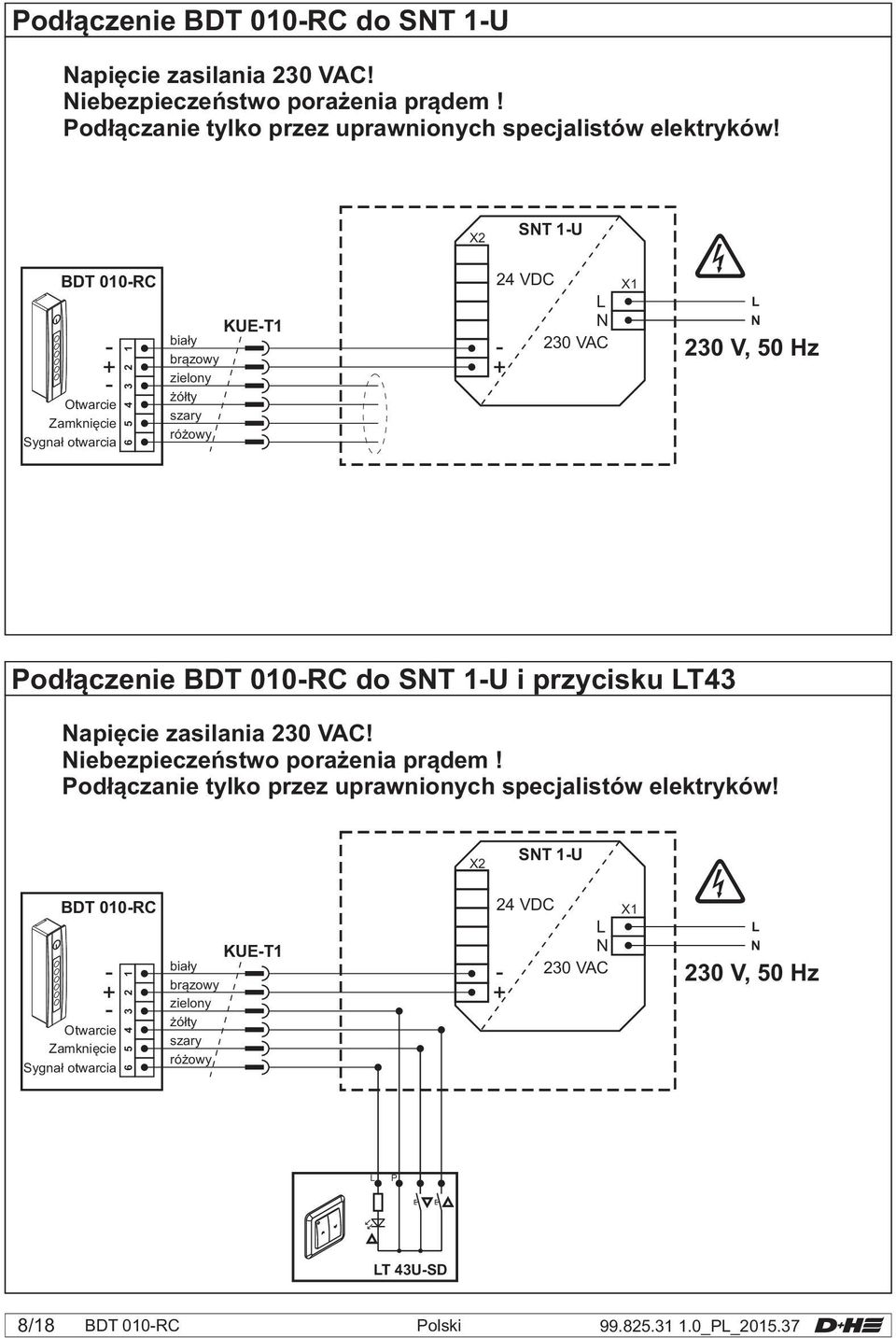

8 Pod³¹czenie do SNT 1-U Napiêcie zasilania 230 VAC! Niebezpieczeñstwo pora enia pr¹dem! Pod³¹czanie tylko przez uprawnionych specjalistów elektryków! X2 SNT 1-U Otwarcie Zamkniêcie Sygna³ otwarcia KUE-T1 bia³y br¹zowy zielony ó³ty szary ró owy 24 VDC L N 230 VAC X1 L N 230 V, 50 Hz Pod³¹czenie do SNT 1-U i przycisku LT43 Napiêcie zasilania 230 VAC! Niebezpieczeñstwo pora enia pr¹dem! Pod³¹czanie tylko przez uprawnionych specjalistów elektryków! X2 SNT 1-U Otwarcie Zamkniêcie Sygna³ otwarcia KUE-T1 bia³y br¹zowy zielony ó³ty szary ró owy 24 VDC L N 230 VAC X1 L N 230 V, 50 Hz L P LT 43U-SD 8/18 Polski _PL_

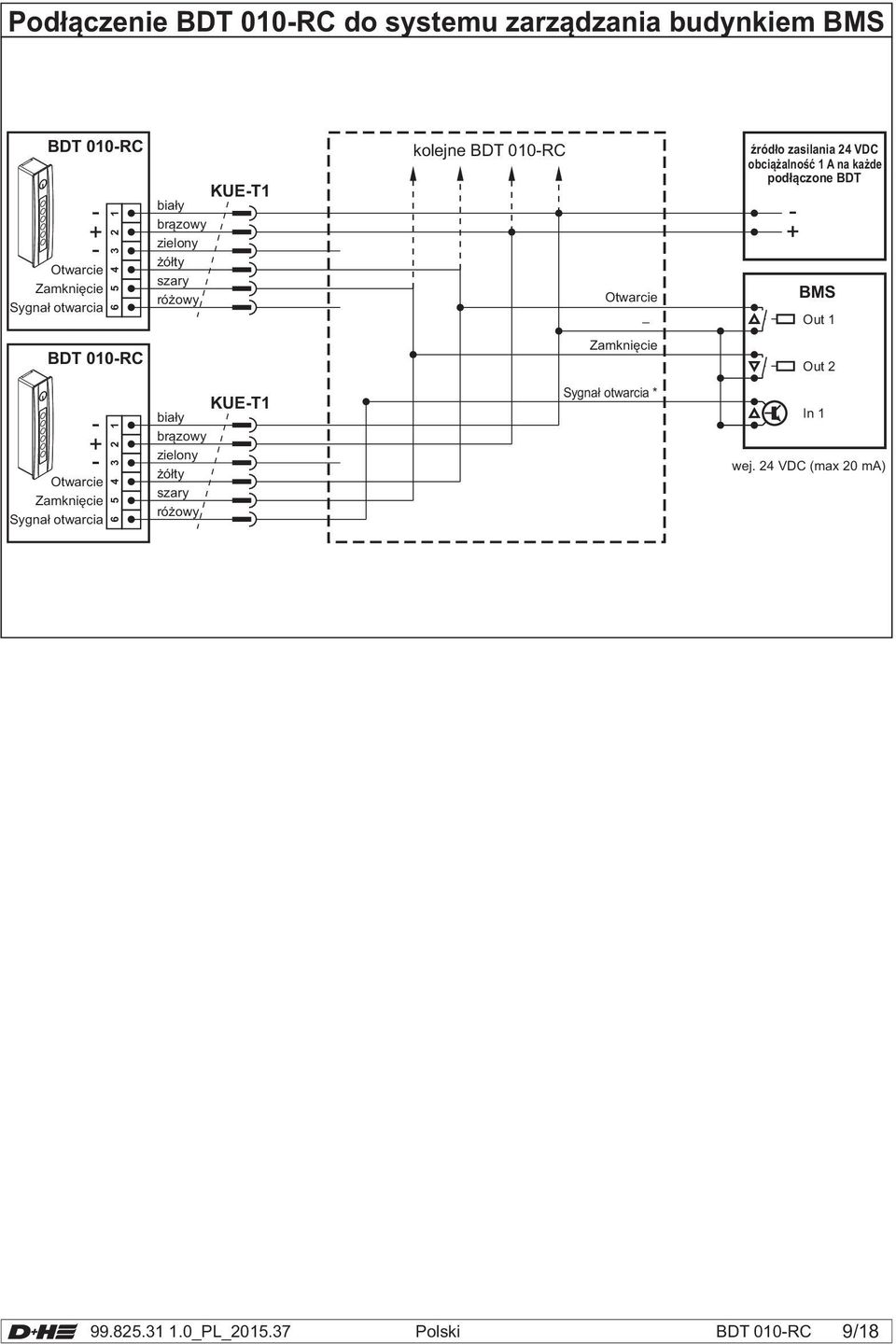

9 Pod³¹czenie do systemu zarz¹dzania budynkiem BMS Otwarcie Zamkniêcie Sygna³ otwarcia Otwarcie Zamkniêcie Sygna³ otwarcia KUE-T1 bia³y br¹zowy zielony ó³ty szary ró owy KUE-T1 bia³y br¹zowy zielony ó³ty szary ró owy kolejne B DT 010-RC Otwarcie Zamkniêcie Sygna³ otwarcia * Ÿród³o zasilania 24 VDC obci¹ alnoœæ 1 A na ka de pod³¹czone BDT BMS Out 1 Out 2 In 1 wej. 24 VDC (max 20 ma) _PL_ Polski 9/18

10 Obs³uga WskaŸnik po³o enia ( patrz str 11) Wskazuje pozycjê okna WskaŸnik transmisji radiowej Ka de naciœniêcie radiowego pilota steruj¹cego jest potwiedzone przez migniêcie diody Zamykanie Naciœnij aby zamkn¹æ Otwieranie do wentylacji Przyciœnij aby rozszczelniæ Odblokowanie Przytrzymaj przez 1 sekundê by odblokowaæ okno umo liwiaj¹c jego rêczne otwarcie do pozycji rozwiernej Wentylacja czasowa Jednokrotne naciœniêcie powoduje rozszczelnienie okna do wentylacji. Po 10 minutach napêd automatycznie zamknie okno. Kolejne naciœniêcie wyd³u a czas otwarcia o kolejne 10 minut: 1-krotne naciœniêcie: 10 minut wentylacji 2-krotne naciœniêcie: 20 minut wentylacji 3-krotne naciœniêcie: 30 minut wentylacji Automatyczna / Czasowa wentylacja Jednokrotne naciœniecie uruchamia automatykê wentylacji podczas której pomieszczenie bêdzie wentylowane co godzinê przez 10 minut. Info Naciœniêcie klawisza powoduje wyœwietlenie przez 20 sekund trybu pracy, w którym pracuje okucie Programowanie (Str. 11 i 14) 10/18 Polski _PL_

11 WskaŸnik po³o enia WskaŸnik po³o enia pokazuje aktualn¹ pozycjê okucia. Zaryglowane Rozszczelnione - okno prawe Rozszczelnione - okno lewe Odryglowane Ustawienia podstawowe W celu uruchomienia trybu programowania nale y wcisn¹æ i przytrzymaæ przez ponad 5 sek. przycisk programowania. Nastêpnie wybraæ odpowiedni klawisz aby zmieniæ ustawienia wybranej funkcji. W celu zakoñczenia konfiguracji wcisn¹æ przycisk programowania. Klawisz odblokowania podœwietlony (ustawienia fabryczne) = OKNO PRAWE (napêd po lewej) Klawisz odblokowania nie podœwietlony = OKNO LEWE (napêd po prawej) kierunek odblokowania Klawisz INFO podœwietlony (ustawienia fabryczne) = Podœwietlanie klawiszy za³¹czone Klawisz aktualnie aktywnej funkcji bêdzie stale podœwietlony >5 Sec. Klawisz INFO nie podœwietlony = Podœwietlanie klawiszy wy³¹czone Klawisz aktualnie aktywnej funkcji bêdzie podœwietlony przez 20 sekund _PL_ Polski 11/18

12 Pilot radiowy zdlalnego sterowania RCR 11-2/ RCR pilot radiowy do zdalnego sterowania napêdów D+H - 2 lub 4 klawiszowy Dane techniczne: C: zêstotliwoœæ radiowa: Szyfrowanie: Standard: Moc transmisyjna: Zasiêg: Obudowa: Typ baterii: Zakres dostawy: Pilot radiowy, uchwyt œcienny WU-RC, baterie, wkrêty monta owe 868,3 MHz AES / 128 Bit ETSI EN :2010 ETSI EN :2011 ETSI EN :2002 ok. 10 mw do 100 m w otwartej przestrzeni ABS 2x litowe CR2032 RCR 11-2 Art.-Nr.: RCR 11-4 Art.-Nr.: Zasilacz sieciowy SNT 1-U - do zasilania pojedynczego - do ka dego BDT nale y przewidzieæ oddzielny zasilacz SNT 1-U * Dane techniczne: Zasilanie: Moc: Wyjœcie napiêciowe: Stopieñ ochrony: Zakres temperatur: Wymiary: Monta : Obudowa: 230 VDC 30 VA 24 VDC / 1 A IP 30 0 C C 50 x 47,5 x 28 mm mo liwoœæ zabudowy w puszce instalacyjnej 58 ABS X1 IN: 230VAC / 30VA L N SNT 1-U Only for BDT Temp.: 0 C C IP 30 OUT: 24VDC / 1A X2 * przy stosowaniu wiêkszej iloœci BDT dopuszcza siê zast¹pienie grupy zasilaczy SNT 1-U jednym zasilaczem o odpowiednich parametrach technicznych SNT 1-U Art.-Nr.: /18 Polski _PL_

13 Monta uchwytu WU-RC Wymiana baterii CR V CR V Li _PL_ Polski 13/18

14 Programowanie pilota Rozpoczêcie programowania RCR 11-4 >5 Sec. Kana³ 1 Kana³ 2 Kana³ 3 Kana³ 4 Poziom 1 5Sec. 5 Sec. Pilot / Kana³ 1 przydzielony do BDT RCR 11 >2 Sec. BDT usuniête z pamiêci pilota Poziom 2 5Sec. 5 Sec. >2 Sec. Wszystkie urz¹dzenia usuniête z pamiêci pilota RCR 11 Zakoñczenie programowania 1x Wyjœcie z trybu programowania 14/18 Polski _PL_

15 Obs³uga BDT przy u yciu pilota radiowego Ka de u ycie przycisku jest potwierdzane migniêciem diody na obudowie pilota. Jeœli dioda nie miga nale y wymieniæ baterie. UWAGA: U ycie klawisza w przycisku przewietrzania LT jest jednoznaczne z naciœniêciem klawisza w pilocie. Otwarcie (rozszczelnienie): Zamkniêcie: Czasowa wentylacja: >2 Sec. 10Min. 1x 2 sekund = 10 minut 2x 2 sekund = 20 minut 3x 2 sekund = 30 minut 30Min. 20Min _PL_ Polski 15/18

16 Otwarcie awaryjne W przypadku uszkodzenia zasilania rygla umo liwia awaryjne otwarcie okna. W tym celu nale y zdemontowaæ napêd, osadziæ na trzpieniu prostopadle do p³ytki monta owej i u yæ jak tradycyjn¹ klamkê otwieraj¹c okno. UWAGA: Przed ponownym umieszczeniem okucia BDT na p³ytce monta owej nale y zwróciæ uwagê by pozycja trzpienia i wskaÿnik na obudowie by³y ze sob¹ zgodne. 16/18 Polski _PL_

17 Dane techniczne Typ Napiêcie 24 VDC Têtnienia reszt. < 10 % Pr¹d znamionowy 1 A Pr¹d dozorowy maks. 50 ma Moment obrotowy 10 Nm K¹t obrotu 90 lub180 Prêdkoœæ dzia³ania 8 sekund / 180 Trwa³oœæ > zadzia³añ Obudowa ABS, poliwêglan Stopieñ ochrony IP 40 Zakres temperatur -5 C C Konserwacja i czyszczenie Przegl¹dy i konserwacja musz¹ byæ wykonywane zgodnie z odpowiednimi wskazówkami D+H. Stosowaæ wy³¹cznie oryginalne czêœci zamienne. Naprawy mo e wykonywaæ wy³¹cznie producent. Zabrudzenia nale y usuwaæ such¹ i miêkk¹ œciereczk¹. Nie stosowaæ adnych œrodków czyszcz¹cych ani rozpuszczalników. Utylizacja Urz¹dzenia elektryczne, ich wyposa enie I opakowania musz¹ byæ wprowadzane do obiegu wtórnego w sposób nieszkodliwy dla œrodowiska. Urz¹dzeñ elektrycznych nie wolno wyrzucaæ do odpadów komunalnych! Uwaga dot. krajów UE: Zgodnie z wprowadzon¹ do systemów prawnych krajów unijnych Dyrektyw¹ Europejsk¹ 2002/96/WE dot. starych lub zepsutych urz¹dzeñ elektrycznych i elektronicznych, urz¹dzenia te maj¹ byæ zbierane osobno i wprowadzane do obiegu wtórnego zgodnie z zasadami ochrony œrodowiska. Wymiary 37 mm 205 mm 156 mm 43 mm 48 mm 45 mm _PL_ Polski 17/18

18 D+H Mechatronic AG Georg-Sasse-Str Ammersbek, Germany Tel. : Fax : D+H Mechatronic AG, Ammersbek Producent zastrzega prawo do zmian technicznych _PL_
