4 01 BS Katalog 2010_Neuer_Stand / ro / 22/12/2010 (LLxport_01162) Asistenţă de planificare, Generalităţi Seminarii OBO BS: cunoştinţe de primă mână Prin intermediul unui program de instruire şi seminarii pe tema Sisteme de conectare şi de fixare, OBO sprijină utilizatorii prin cunoştinţe de primă mână. În plus faţă de principiile teoretice de bază, se abordează totodată transpunerea uzuală în practică. xemplele concrete de aplicare şi de evaluare completează procesul cuprinzător de comunicare a cunoştinţelor. Texte de publicitate, informaţii despre produse şi fişe de date ă facem viaţa mai uşoară: cu o gamă variată de materiale prelucrate în funcţie de cerinţele practice, care vă oferă ajutor eficient chiar din start, de exemplu la planificarea şi calcularea unui proiect. Printre acestea se numără: Texte Informaţii despre produs Fişe de observaţii Fişe de date Aceste documente sunt actualizate constant şi pot fi preluate din secţiunea download a paginii de internet la orice oră, gratuit. Texte de publicitate pe internet la adresa Mai mult de de accesări din domeniile KTS, BSS, TBS, LFS, GS şi UFS. Ca urmare a actualizării şi dezvoltării constante, dispuneţi în prezent de o privire de ansamblu cuprinzătoare asupra produselor OBO. În acest sens vă stau la dispoziţie toate formatele de date obişnuite (PDF, DOC, GAB, HTML, TXT, XML, ÖNORM). 4 OBO BS

5 Asistenţă de planificare şi de montaj Asistenţă generală de proiectare 6 Sisteme de doze de derivaţie 23 Sisteme sub tencuială şi pentru pereţi falşi 49 Sisteme de cleme 57 Sisteme de presetupe 63 Sisteme din plastic pentru fixarea ţevilor şi a cablurilor 73 Sisteme metalice pentru fixarea ţevilor şi a cablurilor 91 Sisteme speciale pentru fixarea ţevilor şi a cablurilor 103 Sisteme de ţevi 113 Sisteme de cleme de susţinere BS Katalog 2010_Neuer_Stand / ro / 22/12/2010 (LLxport_01162) Sisteme de şine 127 BBS Sisteme de bride U 135 Sisteme de fixare cu filet şi prin înfigere 141 Informaţii suplimentare 152 BS OBO 5

6 Asistenţă de planificare, Generalităţi Suprafeţe şi domenii de utilizare Suprafeţe/Domenii de utilizare: Toate componentele sistemului trebuie să prezinte o rezistenţă suficientă la coroziune. În acest sens se deosebesc diverse metode, respectiv materiale, care prin caracteristicile lor sunt mai mult sau mai puţin adecvate pentru anumite domenii de utilizare. Ulterior se stabilesc diversele domenii de utilizare şi materialele recomandate pentru acestea. În tabel sunt reprezentate domeniul de utilizare şi reducerea preconizată a grosimii stratului de zinc conform DIN N ISO Domeniul de utilizare "zona interioară" Pentru interior OBO oferă sisteme zincate prin galvanizare sau zincate în bandă. Acestea sunt adecvate în principal atmosferei uscate din încăperi fără influenţa substanţelor toxice agresive. Zincare galvanică Zincare electrolitică conform DIN N aloare medie a grosimii stratului circa 2,5-10 μm Conform Directivei RoHS Zincare în bandă Zincat la cald conform procedeului de zincare în bandă conform DIN N (anterior DIN N şi DIN N 10142) aloare medie a grosimii stratului circa 20 μm Locurile de secţionare a tablei sunt protejate prin protecţia catodică la coroziune până la o grosime a materialului de 2,0 mm 01 BS Katalog 2010_Neuer_Stand / ro / 22/12/2010 (LLxport_01162) 6 OBO BS

7 Asistenţă de planificare generală, Suprafeţe şi domenii de utilizare Asistenţă de planificare, Generalităţi Domeniul de utilizare "zona exterioară" Pentru instalaţiile din exterior, în spaţiile umede şi în mediile agresive OBO pune la dispoziţie articole din materiale zincate prin cufundare sau din oţel superior inoxidabil. Zincare prin imersie Zincare la cald în urma procesului de imersare conform DIN N ISO Grosimile stratului conform DIN N ISO 1461 ca μm. Locurile de secţionare realizate ulterior trebuie zincate pentru protecţia împotriva coroziunii. 2A oţel inoxidabil OBO abreviere: 2A Cod european al materiei prime: Cod american al materiei prime: 304 Componentele sudate sunt pasivizate suplimentar. Componentele nesudate sunt spălate şi degresate. Categorii de corozivitate conform DIN N ISO Categorie de corozivitate Mediu tipic interior Mediu tipic exterior Încărcare coroziune Grosimea medie a stratului de zinc C 1 Clădiri încălzire cu atmosfere neutre, de exemplu birouri, magazine, şcoli, hoteluri - fără importanţă < 0,1 µm/a 01 BS Katalog 2010_Neuer_Stand / ro / 22/12/2010 (LLxport_01162) C 2 C 3 C 4 C 5-I C 5-M Clădiri neîncălzite unde poate exista condens, de exemplu depozite, săli de sport Spaţiile de producţie cu umiditate ridicată şi poluare atmosferică într-o anumită măsură, de exemplu instalaţiile pentru fabricarea produselor alimentare, spălătoriile, berăriile, lăptăriile Instalaţii chimice, piscine, debarcadere pe apa mării Clădiri sau zone cu condensare aproape permanentă şi cu nivel ridicat de impurităţi Clădiri sau zone cu condensare aproape permanentă şi cu nivel ridicat de impurităţi Atmosferă cu cantitate redusă de impurităţi, preponderent zone rurale Atmosfera urbană şi industrială, poluarea masivă cu bioxid de sulf, zonele de coastă cu încărcare redusă de sare Zonele industriale şi zonele de coastă cu încărcare redusă de sare Mediu industrial cu nivel ridicat de umiditate şi atmosferă agresivă Zonele de coastă sau offshore cu încărcare de sare redus moderat puternic foarte puternic (industrie) foarte puternic (mare) între 0,1 şi 0,7 µm/a între 0,7 şi 2,1 µm/a între 2,1 şi 4,2 µm/a între 4,2 şi 8,4 µm/a > 4,2 până la 8,4 µm/a BS OBO 7

8 Asistenţă de planificare, Generalităţi Rezistenţă la radiaţiile ultraviolete şi la intemperii Instalaţie protejată şi neprotejată în exterior Instalaţiile în exterior trebuie examinate întotdeauna în mod critic ţinând seama de locul de montaj şi de selectarea materialelor de instalare. ste important să se ţină cont în prelabil de condiţiile de mediu, respectiv influenţele de mediu, în alegerea produsului. Rezistenţă la radiaţiile ultraviolete şi la intemperii la instalarea în exterior Alături de radiaţiile ultraviolete, la instalarea în exterior trebuie avute în vedere şi alte influenţe ale mediului. În acest sens este necesară identificarea condiţiilor exacte de mediu. Factorii, cum ar fi temperaturile maxime, frecvenţa schimbărilor (extreme) de temperatură, umiditatea atmosferică şi locul de utilizare/locul de montaj (construcţii de locuinţe, industrie, oraş, regiune, continent) trebuie, de asemenea, avuţi în vedere. Problema o constituie faptul că pentru capacitatea de rezistenţă a materialelor de instalare nu există procese de verificare în cazul diverselor influenţe ale mediului. De aceea, instalaţiile din exterior în apropierea depozitelor de reziduuri, a instalaţiilor chimice, respectiv petrochimice, a staţiilor de epurare etc. ar trebui inspectate separat înainte de montaj. 01 BS Katalog 2010_Neuer_Stand / ro / 22/12/2010 (LLxport_01162) 8 OBO BS

9 Produse protejate la foc Asistenţă de planificare, Generalităţi 01 BS Katalog 2010_Neuer_Stand / ro / 22/12/2010 (LLxport_01162) Din în Spaţiul conomic uropean trebuie folosite doar aparate şi sisteme de protecţie pentru utilizarea conform reglementărilor în zonele care prezintă risc de explozie, care corespund Directivei C 94/9/C. Această directivă este denumită ATX (Atmosphere xplosible, atmosferă explozibilă). Spaţiile ameninţate de pericolul exploziilor sunt împărţite în aşa-numite zone. Împărţirea zonelor este un proces de analiză şi clasificare a mediilor în care se pot întâlni atmosfere gazoase explozibile sau amestecuri de praf/aer. În acest mod se poate facilita alegerea aparatelor, care pot fi operate în siguranţă în aceste medii. Zonele periculoase, care se formează prin intermediul gazelor inflamabile, sunt împărţite în zonele 0, 1 şi 2. Zonele periculoase, care se formează prin intermediul pulberilor inflamabile, sunt împărţite analog în zonele 20, 21 şi 22. Potenţialul de pericol este cel mai ridicat în zonele 0 şi 20 şi cel mai scăzut în zonele 2 şi 22. BS OBO 9

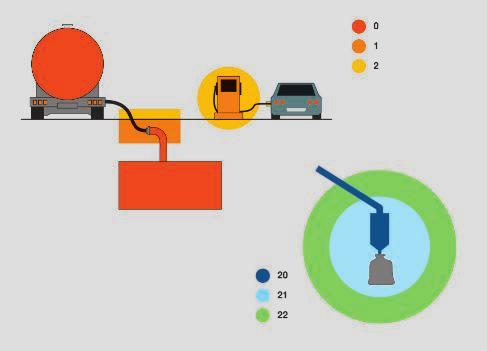

10 Asistenţă de planificare, Generalităţi Repartiţia pe zone pentru domeniile ameninţate de pericolul exploziei Împărţire pe zone a grupelor de aparate II (suprafaţă) Gaz Atmosferă explozivă de gaz, repartiţia pe zone conform DIN N Praf Zona 0 Zona 20 Spaţiu în care există în permanenţă, pentru o perioadă lungă de timp sau frecvent o atmosferă explozivă din gaz. Zona 1 Zona 21 Spaţiu în care există ocazional riscul producerii unei atmosfere explozive pe bază de gaz în cazul operării normale. Zona 2 Zona 22 Spaţiu în care există rar sau pentru scurt timp riscul producerii unei atmosfere explozive pe bază de gaz în cazul operării normale. Amestecuri explozive de pulberi şi aer, repartiţia pe zone conform DIN N Spaţiu în care există în permanenţă, pentru o perioadă lungă de timp sau frecvent o atmosferă explozivă din praf/aer. Spaţiu în care există ocazional riscul producerii unei atmosfere explozive din praf/aer în cazul operării normale. Spaţiu în care există rar sau pentru scurt timp riscul producerii unei atmosfere explozive din praf/aer în cazul operării normale. 01 BS Katalog 2010_Neuer_Stand / ro / 22/12/2010 (LLxport_01162) 10 OBO BS

11 Marcajul materialelor fără halogeni Asistenţă de planificare, Generalităţi 01 BS Katalog 2010_Neuer_Stand / ro / 22/12/2010 (LLxport_01162) Materiale de instalare fără halogeni În urma unor evenimente, cum ar fi incendiul din aeroportul din Düsseldorf, în timpul căruia au existat persoane care şi-au pierdut viaţa din cauza propagării extreme a fumului, sensibilitatea în ceea ce priveşte atât domeniile de menţinere a funcţionării şi ale sistemelor de protecţie împotriva incendiilor, cât şi materialele standard de instalare a sporit. De aici rezultă cererea din ce în ce mai mare de mase plastice fără halogeni. În spaţiile publice (căi de salvare, căi de evacuare etc.) ar trebui/trebuie să se utilizeze în principal sisteme de instalaţii fără halogeni! Aceste sisteme fără halogeni au o structură chimică specială, astfel încât, în caz de incendiu, emană puţine gaze dăunătoare (toxice/corozive) care în legătură cu substanţele pentru stingerea focului s-ar putea transforma în acid clorhidric. În temeiul normei DIN D 0472, aceasta înseamnă că materialele sunt considerate ca neconţinând halogeni având în vedere faptul că procentul din masă al halogenilor clor, brom şi iod se calculează pe baza clor 0,2% şi fluor 0,1%. Cu toate acestea, în prezent sistemele de instalaţii fără halogeni nu respectă în mod obligatoriu reglementarea DIN-D, însă OBO Bettermann oferă o gamă variată de articole fără halogeni. Astfel vătămarea persoanelor şi pagubele materiale pot fi reduse la minim în caz de incendiu! BS OBO 11

12 Asistenţă de planificare, Generalităţi Menţinerea în funcţiune pentru instalaţiile electrice Siguranţă în caz de incendiu Multe persoane, multă siguranţă. O mare importanţă o are menţinerea funcţionării în cazul clădirilor care sunt frecventate în mod regulat de multe persoane. Printre acestea se numără în special clădirile publice, cum ar fi şcolile, spitalele, locurile de întâlnire, instituţiile publice şi staţiile de metrou, însă şi instalaţiile industriale, blocurile, centrele comerciale şi garajele mari. 30 de minute: menţinerea funcţionării pentru o evacuare. Primele 30 de minute după izbucnirea incendiului sunt decisive atunci când vine vorba de evacuarea clădirii afectate. În acest interval de timp, menţinerea în funcţiune trebuie asigurată pentru următoarele dispozitive: Instalaţii de lumini de siguranţă Lift pentru persoane cu sistem de comandă în caz de incendiu Instalaţii de avertizare în caz de incendiu Instalaţii pentru declanşarea alarmei şi redarea indicaţiilor pentru vizitatori şi angajaţi Instalaţii pentru evacuarea fumului 90 de minute: menţinerea funcţionării pentru combaterea optimizată a incendiilor. În vederea sprijinirii acţiunilor de combatere a incendiilor se are în vedere continuarea alimentării cu energie electrică suficientă a anumitor dispozitive tehnice, chiar şi la 90 de minute după izbucnirea unui incendiu într-o clădire. Printre aceste dispozitive se numără: Instalaţiile de mărire a presiunii apei pentru alimentarea cu apă pentru stingerea incendiilor Instalaţii mecanice pentru evacuarea fumului şi pentru protecţia împotriva fumului Lifturi pentru pompieri, lifturi pentru paturi în spitale Sistemele de pozare individuală Prin sistemele de pozare individuală OBO oferă o serie de posibilităţi de montaj practice şi flexibile pentru instalaţia electrică de menţinere în funcţiune. Sistemele sunt adecvate pentru instalarea pe verticală sau pe orizontală şi au aprobare pentru clasele de protecţie la foc 30, respectiv 90. Printre construcţiile care respectă normele definite în norma de verificare DIN 4102 partea 12 se numără: pozarea cablurilor cu bridă individuală şi pozarea cablurilor cu şină profilată, bridă U şi contrapiesă. olumul materialelor inflamabile din cadrul sistemelor de instalţii Conform MLAR în vigoare, menţionarea coeficientului volumului materialelor inflamabile din cadrul instalaţiei electrice nu mai este necesară pentru căile de evacuare şi salvare, deoarece trebuie atinsă efectiv o încărcare în caz de incendiu de 0 kwh! 01 BS Katalog 2010_Neuer_Stand / ro / 22/12/2010 (LLxport_01162) 12 OBO BS

13 Menţinerea în funcţiune pentru instalaţiile electrice Asistenţă de planificare, Generalităţi 01 BS Katalog 2010_Neuer_Stand / ro / 22/12/2010 (LLxport_01162) Menţine funcţionarea! Pentru ca în cazul unui incendiu, căile de evacuare şi salvare să rămână utilizabile, iar dispozitivele tehnice importante, cum ar fi instalaţia de iluminare în caz de pericol, sistemele de avertizare în caz de incendiu şi instalaţiile de evacuare a fumului să rămână în funcţiune, este obligatoriu să se asigure alimentarea cu energie electrică a acestor sisteme. Prin utilizarea conductorilor speciali şi a sistemelor de pozare, alimentarea cu energie electrică se poate menţine şi în cazul unui incendiu şi astfel se poate asigura menţinerea funcţionării. Găsiţi informaţii detaliate pe tema protecţiei împotriva incendiilor în Catalogul privind protecţia la foc OBO BSS. Tip de pozare conform normelor - Bridă U tip 2056 Construcţie care respectă normele formată din bridă U fără distanţiere pentru pozarea individuală sau legarea cablurilor. Informaţii pe scurt: Montajul pe perete sau pe tavan Montaj vertical sau orizontal Montaj cu şine: max 0,3 m Distanţa între dibluri pe şină: max. 0,25 m Dispunerea cablurilor individuale: diametru posibil până la 100 mm Dispunerea cu mănunchiuri de cabluri: max. 3 cabluri cu diametru de max. 25 mm Tip de pozare conform normelor - Bridă individuală tip 732/733 Construcţie care respectă normele, din bride de distanţare pentru pozarea individuală, precum şi pentru legarea cablurilor. Informaţii pe scurt: Montajul pe perete sau pe tavan Montaj vertical sau orizontal Distanţa de montaj: max. 0,3 m Dispunerea cablurilor individuale: diametru posibil până la 50 mm Dispunerea cu mănunchiuri de cabluri: max. 3 cabluri cu diametru de max. 25 mm Tip de pozare propriu cablurilor - Suport mănunchiuri de cabluri Tipul de pozare propriu cablului cu suport de cabluri pentru pozarea individuală, montajul pe perete sau pe tavan. Informaţii pe scurt: tip 2031/M 15 Distanţă de fixare: max. 0,5 m Plasarea cablurilor: max. 1,1 kg/m Tip 2031/M 30 Distanţă de fixare: max. 0,5 m Plasarea cablurilor: max. 2,5 kg/m Tip 2031/M 70 Distanţă de fixare: max. 0,8 m Plasarea cablurilor: max. 6,0 kg/m Tip de pozare propriu cablurilor - Clemă pentru cabluri Tipul de pozare propriu cablurilor cu cleme de cabluri pentru pozarea individuală, montaj pe tavan. Informaţii pe scurt: tip 2033 M Distanţă de fixare: max. 0,5 m Tip 2034 M Distanţă de fixare: max. 0,5 m BS OBO 13

14 Asistenţă de planificare, Generalităţi Rezistenţă la flacără/rezistenţă la foc Conform DIN N (D 0471 partea 2-11), materialul electric de conectare trebuie supus unui test cu fir incandescent, pentru a evalua riscul de incendiu al produsului final. Produsele finale în sensul normei sunt echipamente electrotehnice, precum şi grupe de construcţie şi componente. În cazul testului cu fir incandescent, se introduce un fir incandescent (temperatură a se vedea tabelul 1 - Rezistenţa la flacără) pentru o durată de 30 de secunde în componenta care trebuie verificată şi apoi se îndepărtează. La cel târziu după alte 30 de secunde, obiectul, care a început să ardă, trebuie stins din nou, pentru a se indica ignifugarea. Tipuri de tehnică de instalare Tipuri de probe Pe tencuială Sub tencuială În tencuială Pereţi falşi/mobilă Construcţii din beton Canal de instalare Temperaturi de verificare în C Doze de legătură Doze de aparate şi doze de conexiuni pentru aparate Doze pentru corpuri de iluminat în tavan, doze conexiune şi legătură Doze pentru corpuri iluminat pe perete Doze de conectare pentru aparate Mufe de legătură lemente de izolare, care sunt parte activă a suporturilor Capac pentru doze de instalare BS Katalog 2010_Neuer_Stand / ro / 22/12/2010 (LLxport_01162) 14 OBO BS

15 Informaţii privind simbolurile de verificare Asistenţă de planificare, Generalităţi D D reprezintă asociaţia pentru electrotehnică, electronică şi tehnica de informare, a ştiinţelor corespunzătoare, precum şi a tehnologiilor şi aplicaţiilor bazate pe acestea. Institutul de erificare şi Certificare D este o instituţie acreditată la nivel naţional şi internaţional din domeniul verificării şi certificării aparatelor, componentelor şi sistemelor electrotehnice. Aceste produse electrice sunt verificate pentru siguranţă, compatibilitate electromagnetică şi alte proprietăţi de produs. erificările şi certificările sunt importante pentru protecţia consumatorului şi pentru comercializarea produselor noastre. Institutul de erificare şi Certificare D ca instituţie neutră şi independentă este un partener mondial pentru electrotehnică, electronică şi tehnică informaţională. În cadrul D sunt cuprinse toate verificările relevante pentru diverse proprietăţile ale produselor. Declaraţii de conformitate Simbolul C: Mijloacele tehnice de lucru care au fost stabilite printr-o ordonanţă - prin urmare echipamentele electrice, maşinile sau componentele de siguranţă - trebuie să prezinte un simbol C, prin care producătorul confirmă faptul că sunt îndeplinite cerinţele de siguranţă ale ordonanţei. În plus, trebuie să dispună de o declaraţie de conformitate şi de documentaţie tehnică. Simbolul C nu este un simbol al calităţii, ci doar o declaraţie a producătorului că a respectat prevederile ordonanţei, respectiv normele tehnice. 01 BS Katalog 2010_Neuer_Stand / ro / 22/12/2010 (LLxport_01162) BS OBO 15

16 Asistenţă de planificare, Generalităţi Informaţii privind gradele de protecţie Grad de protecţie IP Tipul de protecţie IP indică în ce măsură este protejată o componentă împotriva atingerii şi a corpurilor străine, precum şi a pătrunderii apei. Gradele de protecţie IP sunt reglementate prin norma DIN N (D 0470 partea1). Specificaţia IP este formată în permanenţă din doi coeficienţi: Grad de protecţie Primul coeficient indică protecţia împotriva atingerii şi a corpurilor străine. Acesta indică pe de o parte, în ce măsură o carcasă împiedică accesul la componentele periculoase, în cazul în care pătrunderea unor părţi ale corpului sau a unor obiecte care sunt ţinute de o persoană este împiedicată sau limitată. Pe de altă parte acesta indică în ce măsură carcasa protejează echipamentele instalate de pătrunderea corpurilor străine fixe. Al doilea coeficient indică protecţia la apă. Acesta indică în ce măsură echipamentul este protejat împotriva pătrunderii apei şi de efectele nocive care rezultă în urma acesteia. primul coeficient împotriva accesului la componente periculoase împotriva corpurilor străine fixe 0 protejat împotriva accesului la componente periculoase cu dosul mâinii 1 protejat împotriva accesului la componente periculoase cu un ştift 2 protejat împotriva accesului la componente periculoase cu o unealtă 3 protejat împotriva accesului la componente periculoase cu o sârmă 4 protejat împotriva accesului la componente periculoase cu o sârmă neprotejat protejat împotriva corpurilor străine fixe cu diametrul de 50 mm şi mai mare protejat împotriva corpurilor străine fixe cu diametrul de 12,5 mm şi mai mare protejat împotriva corpurilor străine fixe cu diametrul de 2,5 mm şi mai mare protejat împotriva corpurilor străine fixe cu diametrul de 1,0 mm şi mai mare 5 protejat împotriva accesului la componente periculoase cu o sârmă protejat contra prafului 6 protejat împotriva accesului la componente periculoase cu o sârmă etanş la praf 01 BS Katalog 2010_Neuer_Stand / ro / 22/12/2010 (LLxport_01162) 16 OBO BS

17 Informaţii privind gradele de protecţie Asistenţă de planificare, Generalităţi Grad de protecţie împotriva infiltrării apei cu efect dăunător al doilea coeficient Scurtă descriere Definiţie 0 neprotejat - 1 protejat împotriva apei care picură picăturile care cad vertical nu trebuie să aibă efecte dăunătoare 2 protejat împotriva apei care picură, când carcasa este înclinată la 15. picăturile care cad vertical nu trebuie să aibă efecte dăunătoare, dacă carcasa este înclinată într-un unghi de 15 pe ambele părţi verticale. 01 BS Katalog 2010_Neuer_Stand / ro / 22/12/2010 (LLxport_01162) 3 protejat împotriva apei pulverizate Apa pulverizată într-un unghi de 60 pe ambele părţi verticale nu trebuie să aibă efecte dăunătoare. 4 protejat împotriva apei stropite Apa care stropeşte din fiecare direcţie, nu trebuie să aibă efecte dăunătoare. 5 protejat împotriva jetului de apă protejat împotriva jetului puternic de apă protejat împotriva efectelor la imersia în apă protejat împotriva efectelor la imersia îndelungată în apă Apa, îndreptată din fiecare direcţie datorită jetului puternic, nu trebuie să aibă efecte dăunătoare. Apa, îndreptată din fiecare direcţie datorită jetului puternic, nu trebuie să aibă efecte dăunătoare. ste interzisă pătrunderea apei într-o cantitate care cauzează efecte dăunătoare, dacă carcasa nu este imersată cu două părţi în apă conform condiţiilor de presiune şi de timp. ste interzisă pătrunderea apei într-o cantitate care cauzează efecte dăunătoare, dacă carcasa este afundată timp îndelungat în apă, cu condiţia ca, între producător şi utilizator să se stabilească acest lucru. Condiţiile sunt întrunite mai greu decât pentru coeficientul 7. BS OBO 17

18 Asistenţă de planificare, Generalităţi Informaţii privind gradul de protecţie Gradul de protecţie la solicitări mecanice Cod IK Codul IK conform DIN N marchează gradul de protecţie a carcaselor la solicitările mecanice externe. Acesta este format din literele codului IK şi un grup cu două cifre de la 00 la 10. Fiecare grup de cifre reprezintă o valoarea a energiei de solicitare în jouli (J). Codul IK este valabil în principal pentru întreaga carcasă, care asigură protecţia echipamentelor împotriva efectelor dăunătoare ale solicitărilor mecanice. Carcasele sunt verificate prin intermediul solicitărilor la lovire cu diferite ciocane de testare. Clasele de protecţie conform D 0140 Clasele de protecţie ale echipamentelor electrice DIN D 0140 defineşte clasele de protecţie după cum urmează: Clasa de protecţie I: echipament cu conexiune a conductorului de protecţie (măsură de protecţie prin intermediul conexiunii conductorului de protecţie la carcasă) Clasa de protecţie II: echipament cu izolare de protecţie (măsură de protecţie prin izolare) Clasa de protecţie III: echipament cu tensiune mică de protecţie (SL-PL, protecţie prin tensiuni de dimensionare max. 25/50 AC şi max. 60/120 DC) Carcasele goale din plastic corespund clasei de protecţie II, carcasele din metal/acoperite cu un strat metalic trebuie să fie concepute pentru conectarea unui conductor de protecţie şi corespund, prin urmare, clasei de protecţie I. Cod IK Solicitare valoare energetică [J] ,50 0, BS Katalog 2010_Neuer_Stand / ro / 22/12/2010 (LLxport_01162) 18 OBO BS

19 Marcaje ale echipamentelor electrice Asistenţă de planificare, Generalităţi xplicaţii din normă Denumiri electrice La utilizarea dozelor de derivaţie, a dozelor de conexiuni şi a clemelor de îmbinare, echipamentele sunt clasificate cu valori ale denumirii, care sunt definite în D 0100 partea 200. Prin marcare se pot deosebi tensiunea maximă admisă (tensiunea nominală), curentul maxim admis (curentul nominal) şi secţiunea transversală maximă admisă (secţiunea transversală nominală) ale conductorilor şi cablurilor care trebuie fixate. Secţiune transversală nominală Cea mai mare secţiune transversală verificată şi admisă a conductorului care trebuie conectat. Curent nominal Cel mai mare curent admis în locul de legătură. Tensiune nominală Cea mai mare tensiune admisă în locul de legătură. 01 BS Katalog 2010_Neuer_Stand / ro / 22/12/2010 (LLxport_01162) Număr de poli Număr de locuri de legătură ale îmbinării cu cleme. Număr de intrări Numărul de intrări într-o cutie sau o doză de conexiuni. BS OBO 19

20 Asistenţă de planificare, Generalităţi Informaţii importante privind coeficienţii diametrelor exterioare Diametrul cablului şi necesarul de spaţiu; 1 = diametru în mm, 2 = necesar de spaţiu în cm² Dimensiunile cablurilor şi ale conductorilor, diametrul exterior al dimensiunilor PG şi metrice Cuvântul cablu desemnează un conductor electric pentru transmiterea energiei şi a datelor. Cablurile şi conductorii sunt menţionate împreună cu secţiunile transversale nominale ale acestora. În funcţie de secţiunea transversală nominală şi de numărul de conductori individuali, care se reunesc în cablu, diametrul exterior şi secţiunea transversală utilizată se măresc. Bridele de fixare sunt menţionate cu intervalul de străngere maxim ca dimensiuni nominale în mm. Pentru a stabili dimensiunea corectă a bridei de fixare în cazul componentei care trebuie fixată, găsiţi în tabel corespondenţa între dimensiunile PG şi cele metrice. Calculare cu formula (2r)² Diametrul oferă puţine informaţii cu privire la necesarul de spaţiu efectiv al unui cablu. Calculaţi: (2r)². Această valoare reflectă necesarul real de spaţiu, inclusiv spaţiile intermediare. 01 BS Katalog 2010_Neuer_Stand / ro / 22/12/2010 (LLxport_01162) 20 OBO BS

21 Informaţii importante privind coeficienţii diametrelor exterioare Asistenţă de planificare, Generalităţi Diametrul cablului şi necesar de spaţiu Diametru exterior în mm Mărimi PG Diametru exterior în mm Mărimi metrice 12 PG 7 12,5 M PG 7 12,5 M PG 9 15,2 M M PG 11 18,6 M 16/M PG 11 18,6 M 16/M PG 13,5 20,4 M PG 13,5 20,4 M 20/M PG 16 22,5 M 20/M PG 16 22,5 M 20/M M 20/M M PG 21 28,3 M 25/M M PG M 32/ M40 01 BS Katalog 2010_Neuer_Stand / ro / 22/12/2010 (LLxport_01162) 40 M PG M 40/M M PG M 50/M PG 48 59,3 M 50/M M 63 BS OBO 21
