1 WirelessControl Centrală pentru monitorizare iluminat de siguranţă WirelessControl fără cabluri, pentru corpuri de iluminat de siguranţă cu baterie încorporată. COMANDAŢI ONLINE! Prin navigare pe site sau de pe mobil cu aplicaţia Schrack LiVE Phone INCLUDE INFORMAŢII DESPRE DISPONIBILITATE Depozit central Bucureşti Stoc Store: Oradea, Depozit Viena Sibiu, Timișoara, Bacău ECHIPAMENTE Get Ready. Get Schrack.

2 CARACTERISTICI CONTROL CU COMUNICARE WIRELESS 2 W CONTROLUL ȘI COMANDA CORPURILOR DE ILUMINAT DE SIGURANŢĂ, LA CEL MAI ÎNALT NIVEL AL TEHNICII Insatalare simplă Cu centrala control cu comunicare wireless, comanda și controlul corpurilor de iluminat de avarie sau de siguranţă - cu baterie încorporată, devine joc de copii. Pentru instalarea corpurilor de iluminat este nevoie numai de alimentarea normală cu tensiunea de 230Vca. Organizarea sistemului de comunicare pentru controlul și comanda corpurilor de iluminat se rezolvă de la sine. Frecvenţa de 868MHz Fiecare corp de iluminat dotat cu control wireless, poate să comunice pe frecvenţa de 868MHz aprobată la nivel european, cu alte corpuri de iluminat sau cu centrala și să transmită statutul propriu, respectiv al altor corpuri de iluminat înregistrate în sistem. Distanţa de transmisie 30m Distanţa orizontală de transmisie în interiorul clădirilor este garantată la 30m (corpuri de iluminat din plastic). Pentru frecvenţa de emisie de 868MHz nici plafonul din beton armat nu constituie un obstacol de netrecut. Controlul wireless se realizează cu un dispozitiv cu rază scurtă de acţiune omologat CE și care poate fi utilizat și în zone unde sunt instalate aparate electronice sensibile. Până la 240 de corpuri de iluminat alocate unui sistem. Sistemul de comunicare poate să cuprindă până la 240 de corpuri de iluminat alocate unei centrale și se organizează complet automat. Un corp de iluminat cu control wireless ia contact automat cu toate punctele nodale accesibile ale reţelei. Acestea pot fi alte corpuri de iluminat, repetoare de semnal sau centrala de comunicare însăși. Monitorizare centrală și emitere de -uri Centrala iniţiază zilnic sau săptămânal un test de funcţionare către toate corpurile de iluminat cuplate în reţea și memorează evenimentele. Suplimentar poate fi iniţiat manual oricând un test funcţional. Mesajele de eroare pot fi transmise mai departe prin . Funcţii extinse Software-ul central de comandă cu sistem de operare Windows, disponibil în mai multe limbi, permite memorarea planurilor de clădiri. Corpurile de iluminat accesate pot fi plasate pe acest plan și apar acolo cu starea lor actualizata. Multe din corpurile de iluminat cu control și comunicare wireless pot fi conectate prin radio. În centrala pentru corpuri de iluminat poate fi înregistrat, de ex. un orar pentru dezactivarea completă a iluminatului de avarie dintr-o clădire neutilizată, sau de a o plasa în regim de așteptare. Astfel controlul wireless economisește energie, iar siguranţa în expoatare rămâne neafectată. W CE TREBUIE AVUT ÎN VEDERE, RELATIV LA CONTROLUL WIRELESS? Planurile clădirilor pot fi memorate în sotware-ul de comandă. Fiecare din corpurile de iluminat înregistrate apare clar într-o listă, cu statusul actual. 30 m

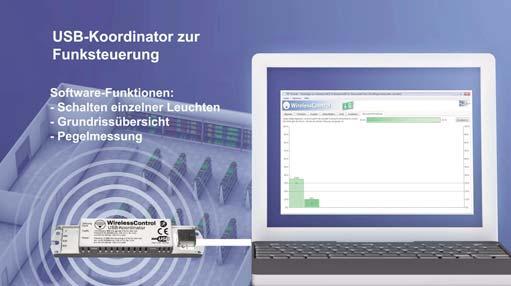

3 COMPONENTE DE SISTEM CONTROL COMUNICARE WIRELESS W COMPONENTE DE SISTEM Centrală wirelesscontrol cu comunicare wireless NLWLTOUCH Produs: HP Pavillon Sistem de operare: Windows Bit Procesor: Intel Celeron N2840 cu cartelă grafica Intel HD (2,16GHz, 1MB Cache, 2 miezuri) Memoria de lucru: DDR3L SDRAM de 2 GB și 1.600MHz (1 x 4GB) Memoria de date: 32GB SanDisk SSD Monitor: 11,6 Touchscreen, pivotant 360 Porturi: 1 x HDMI, 1 x USB 3.0, 2 x USB 2,0, 1 x RJ-45 WLAN: b/g/n Software: software control cu comunicare wireless preinstalat Hardware radio: inclusiv coordonator USB NLWLKOR1 (1 x per sistem) pentru legătura wireless cu corpurile de iluminat cu control wireless 3 Casetă de perete NLWLWGPC2 Casetă suport de perete, goală, pentru NLWLTOUCH. Alimentatorul și modulul radio pot fi montate în această casetă. Centrala control cu comunicare wireless poate fi livrată opţional gata montată într-o casetă de perete care se poate încuia. (NLWLTOUCHG) Repetor de semnal NLWLREP1 pentru mărirea razei de acţiune, în cazul unor condiţii de recepţie nefavorabile IO Box NLWLIO32 Caseta modul de intrări / ieșiri NLWLIO32 permite transmiterea prin comunicare nelegată de cabluri (radio), de comenzi prin contacte, în reţeaua de iluminat cu control wireless, respectiv de stări ale unui sistem (de ex. transmitere la sistemul de managemant al clădirii GLT). Caseta modul dispune de 3 contacte comutatoare (CC) libere de potenţial, (afișarea sumatorului de avarii + 2 ieșiri parametrabile), pentru semnalizarea stărilor unor aparate, respectiv, a unor grupe (de ex. test în execuţie, test anterior eronat, corpurile de iluminat general pregătite etc). Mai există 2 intrări separate galvanic pentru preluarea comenzilor de la un buton, respectiv, de la un comutator cu cheie. Casteta permite cuplarea cu un contact al instalaţiei de semnalizare de incendiu. Astfel, în caz de incendiu se pot activa corpuri de iluminat cu control wireless. Stările de acţionare ale intrărilor / ieșirilor sunt semnalizate cu -uri. Tensiune de alimentare: 230Vca; 50/60Hz 2 intrări separate galvanic: 184Vca-276Vca; 50/60Hz,18Vcc-250Vcc 3 contacte de releu, libere de potenţial: max. 6A/250Vca, 6A/30Vcc

4 CORPURI DE ILUMINAT DE SIGURANŢĂ CU DIVERSE PICTOGRAME PENTRU EVACUARE, CU CONTROL ȘI COMUNICARE WIRELESS 4 w DESIGN KS w DESIGN KX w DESIGN KB Einbaurahmen Einbaurahmen Einbaurahmen 22 IP IP IP65 w DESIGN KM w DESIGN AS w DESIGN WG Einbaurahmen 22 IP54 22 IP40 48 IP20 w DESIGN KW w DESIGN KC w DESIGN KD 16 IP54 30 IP54 22 IP54

5 CORPURI ILUMINAT DE SIGURANŢĂ CU CONTROL ȘI COMUNICARE WIRELESS w DESIGN KB w DESIGN KMB w DESIGN ZAW Livrabil i în culoare negru - antracit 5 Einbaurahmen Einbaurahmen IP65 IP54 IP65 w DESIGN KC w DESIGN KE w DESIGN QAW Utilizare în re ea de iluminat de siguranta 1.600lm IP54 IP40 IP20 w DESIGN DO w DESIGN DLE w DESIGN IL IP20 IP20 IP20 opt. IP65

6 6 CARACTERISTICI CORPURI ILUMINAT DE SIGURANŢĂ CU CONTROL ȘI COMUNICARE WIRELESS W CONTROLUL ȘI COMUNICAREA WIRELESS ESTE DISPONIBIL PENTRU URMĂTOARELE CORPURI DE ILUMINAT Design Model corp de iluminat Cod comandă Autonomie Sursa de lumină Baterie Distanţă de Montaj Radio acumulator vizibilitate comutabil? AS* Corp de iluminat cu pictograme evacuare NLASU003WL 3h 2W 4,8V/0,5Ah EW: 22m Universal Da KB Corp de iluminat modular de siguranţă, NLKBU003WL 3h HP 6 x 0,5W 12V/0,8Ah AL: 8m ** cu pictograme evacuare EW: 0m/14-30m Universal Nu KSC Corpuri de iluminat combinate de NLKSC003WL + 3h HP 4 x 0,5W 3,2V/3,0Ah AL: 8m ** siguranţă și semnalizare cu pictograme EW: 22m Universal Da KSW Corp de iluminat cu pictograme evacuare NLKSW003WL 3h 2W 4,8V/0,5Ah EW: 22m Universal Da KX Corpuri de iluminat combinate de NLKXU003WL 3h HP 6 x 0,5W 12V/0,8Ah AL: 9m ** siguranţă și semnalizare cu pictograme EW: 30m Universal Nu KM Corp de iluminat cu pictograme evacuare NLKMU033WL 3h 2W 4,8V/0,5Ah EW: 24m Universal Da NLKMU013WL + 3h HP 4 x 0,5W 3,2V/3,0Ah EW: 24m Universal Da KD Corp de iluminat cu pictograme evacuare NLKDU003WL 3h HP 6 x 0,5W 12V/0,8Ah EW: 22m Universal Nu KC Corp de iluminat cu pictograme evacuare NLKC(D/W)P003W 3h HP 6 x 0,5W 12V/0,8Ah EW: 30m Perete / Tavan Nu KW Corp de iluminat cu pictograme evacuare NLKW(W/D)003WL 3h HP 6 x 0,5W 12V/0,8Ah EW: 16m Perete / Tavan Nu KE Corp de iluminat de siguranţă NLKEU003WL 3h HP 6 x 0,5W 12V/0,8Ah AL: 8m Universal Nu KMB Corp de iluminat de siguranţă NLKMB003WL + 3h HP 4 x 0,5W 3,2V/3,0Ah AL: 13m ** Universal Da ZAW* Corp de iluminat de siguranţă NLZA..03WL + 3h HP 4 x 0,5W 3,2V/3,0Ah AL: 10m ** Perete Da IL Corp de iluminat de siguranţă NLIL.F23W 3h ERT- 1 x 3W 4,8V/2,0Ah AL: 22m *** NLIL.R23W 3h ERT- 1 x 3W 4,8V/2,0Ah AL: 12m *** NLIL.S23W 3h ERT- 1 x 3W 4,8V/2,0Ah AL: 11m@h12m*** Tavan / Încastrat Da DLE Corp de iluminat de siguranţă NLDLE023WL 3h ERT- 1W 4,8V/2,0Ah AL: 11m ** Încastrat Da DO Corp de iluminat de siguranţă NLDOE023WL 3h ERT- 1W 4,8V/2,0Ah AL: 14m ** Dibluri Da DLQ Corp de iluminat de siguranţă NLDLQ023WL 3h ERT- 1W 4,8V/2,0Ah AL: 11m ** Încastrat Da QAW Corp de iluminat de siguranţă NLQAW023WL 3h ERT- 1 x 3W 4,8V/2,0Ah AL: 8m ** 1.600lm Încastrat Da LM Corp de iluminat cu pictograme evacuare NLLM(W/D)003WL - La cerere 3h HP 6 x 0,5W 12V/0,8Ah EW: 22m Perete / Tavan Nu PF Corp de iluminat cu pictograme evacuare NLPFW003WL - La cerere 3h HP 6 x 0,5W 12V/0,8Ah EW: 24m Perete Nu RM* Corp de iluminat cu pictograme evacuare NLRMU003WL - La cerere 3h 2W 4,8V/2,0Ah EW: 22m Universal Da VF* Corp de iluminat cu pictograme evacuare NLVF(W/D/E)003WL - La cerere 3h 2W 4,8V/2,0Ah EW: 22m Perete / Tavan / Încastrat Da VH* Corp de iluminat cu pictograme evacuare NLVH(W/D/E)003WL - La cerere 3h 2W 4,8V/2,0Ah EW: 30m Perete / Tavan / Încastrat Da VM* Corp de iluminat cu pictograme evacuare NLVM(W/D/C/R)003WL - La cerere 3h 2W 4,8V/2,0Ah EW: 22m Perete / Tavan / Încastrat Da WG Corp de iluminat cu pictograme evacuare NLWGD003WL - La cerere 3h HP 6 x 0,5W 12V/0,8Ah EW: 46m Tavan Nu KSC Corpuri de iluminat combinate de NLKSC008WL + 8h HP 4 x 0,5W 3,2V/3,0Ah AL: 5m ** siguranţă și semnalizare cu pictograme EW: 22m Universal Da KX Corp de iluminat cu pictograme evacuare NLKXU008WL 8h HP 6 x 0,5W 12V/0,8Ah EW: 30m Universal Nu KD Corp de iluminat cu pictograme evacuare NLKDU008WL 8h HP 6 x 0,5W 12V/0,8Ah EW: 22m Universal Nu KC Corp de iluminat cu pictograme evacuare NLKC(D/W)P008W 8h HP 6 x 0,5W 12V/0,8Ah EW: 30m Perete / Tavan Nu KW Corp de iluminat cu pictograme evacuare NLKW(W/D)008WL 8h HP 6 x 0,5W 12V/0,8Ah EW: 16m Perete / Tavan Nu KMB Corp de iluminat de siguranţă NLKMB008WL + 8h HP 4 x 0,5W 3,2V/3,0Ah AL: 9m ** Universal Da ZAW* Corp de iluminat de siguranţă NLZA..08WL + 8h HP 4 x 0,5W 3,2V/3,0Ah AL: 8m ** Perete Da IL Corp de iluminat de siguranţă NLIL.F28W 8h ERT- 1 x 3W 4,8V/2,0Ah AL: 15m *** NLIL.S28W AL: Tavan / Încastrat Da QAW Corp de iluminat de siguranţă NLQAW028WL 8h ERT- 1 x 3W 4,8V/2,0Ah AL: 6m ** 1.600lm Aparent Da Menţiuni: + Cu acumulatoare LiFePO4 cu durată de viaţă extrem de lungă, de înaltă calitate și putere, fără efect de memorie la încărcare * În cazul corpurilor de iluminat cu carcasă metalică distanţa de transmisie se reduce cu cca 20% ** AL: Distanţa între corpurile de iluminat pentru iluminarea căilor de evacuare la 1lux, la înălţimea de montaj de 3m și un factor de întreţinere 0,8. Alte caracteristici privind datele fotometrice și distanţele între corpurile de iluminat le găsiţi în *** NLILF023W: Iluminarea căilor de evacuare în direcţie longitudinală, NLILR023W: iluminarea extinsă a unei suprafeţe, NLILS023W: cu tehnica Spotoptik pentru iluminarea extinsă a suprafetelor in spaţiilor distanţa între corpurile de iluminat aflate la înălţimea de 12m EW: Distanţa de la care se recunosc pictogramele, cf. EN1838

7 LISTA ARTICOLE ECHIPAMENTE CU CONTROL ȘI COMUNICARE WIRELESS DESCRIERE STOC STORE COD COMANDĂ Centrală de control și monitorizare cu comunicare wireless Notebook cu ecran tactil incl. soft wirelesscontrol SW și coordonator Notebook cu ecran tactil incl. soft wirelesscontrol SW și coordonator totul instalat în carcasă de perete cu încuietoare Carcasă de perete cu încuietoare pentru WirelessNetbook NLWLTOUCH Coordonator USB + Software pentru Wireless Control (în NLWLTOUCH incluse deja) Corpuri de iluminat cu control și comunicare wireless - cu baterie încorporată 3h Design AS /3h 230V AC montare universală, comunicare radio Design KB /3h 230V AC montare universală Design KS /3h 230V AC montare universală, difuzor transparent, comunicare radio Design KS /3h 230V AC montare universală, comunicare radio Design KX /3h 230V AC montare universală Design KM /3h 230V AC montare universală, comunicare radio Design KD alb /3h 230V AC montare universală Design KW /3h 230V AC montare perete Design KW /3h 230V AC montare tavan Design KC /3h 230V AC montare perete Design KC /3h 230V AC montare tavan Design KE /3h 230VAC montare universală Design KMB /3h 230V AC montare universală, comunicare radio Design ZAW alb 3h, 230V AC, montare perete, comunicare radio, versiunea frig ptr. exterior -25 C-35 C Design ZAA antracit 3h, 230V AC, montare perete, comunicare radio, versiunea frig ptr. exterior -25 C-35 C Design ZAW alb 3h 230V AC, montare perete, cu baterii interne, -5 C-35 C, comunicare radio Design ZAA antracit 3h 230V AC, montare perete, cu baterii interne, -5 C-35 C, comunicare radio Design IL ERT- 1x3W/3h 230V AC montaj incastrat omnidirectional, comunicare radio Design IL ERT- 1x3W/3h 230V AC montaj incastrat, iluminare culoar, comunicare radio Design IL ERT- 1x3W/3h 230V AC montaj incastrat, iluiminare tip spot, comunicare radio Design IL ERT- 1x3W/3h 230V AC montaj aparent, omnidirectional, comunicare radio Design IL ERT- 1x3W/3h 230V AC montaj aparent, pentru iluminare culoar, comutabile prin radio Design IL ERT- 1x3W/3h 230V AC montaj aparent, iluminare tip spot, comunicare radio Design DLE alb 1x1W ERT- 3h 230V AC/DC montaj incastrat, comunicare radio Design DLQ crom mat 1x1W ERT- 3h 230V AC/DC incastrat, comunicare radio Design DO 1x1W ERT- 3h 230V AC montaj incastrat, u driver extern inclus, comunicare radio Design QAW /3h 230V AC montaj perete sau tavan, comunicare radio Corpuri de iluminat cu control și comunicare wireless - cu baterie încorporată 8h Design KS /8h 230V AC montare universală, cu difuzor transparent, comunicare radio Design KX /8h 230V AC montare universală Design KD alb /8h 230V AC montare universală Design KC /8h 230V AC montare perete Design KC /8h 230V AC montare tavan Design KW /8h 230V AC montare perete Design KW /8h 230V AC montare tavan Design KMB /8h 230V AC, comunicare radio Design ZAW alb 8h, 230V AC, montare perete, comunicare radio, versiunea frig ptr. exterior -25 C-35 C Design ZAA antracit 8h, 230V AC, montare perete, comunicare radio, versiunea frig ptr. exterior -25 C-35 C Design ZAW alb 8h 230V AC, montare perete, cu baterii interne, -5 C-35 C, comunicare radio Design ZAA antracit 8h 230V AC, montare perete, cu baterii interne, -5 C-35 C, comunicare radio Design IL ERT- 1x3W/8h 230V AC montaj incastrat, iluminare culoar, comunicare radio Design IL ERT- 1x3W/8h 230V AC montaj incastrat, iluiminare tip spot, comunicare radio Design IL ERT- 1x3W/8h 230V AC montaj aparent, pentru iluminare culoar, comutabile prin radio Design IL ERT- 1x3W/8h 230V AC montaj aparent, iluminare tip spot, comunicare radio Design QAW /8h 230V AC montare perete, comunicare radio Accesorii Modul I/O - 2 intrări 3 ieșiri (din care 2 programabile), comunicare radio Repetitor pentru extinderea retelei de comunicare radio, pentru condiţii nefavorabile de receptie Baterie 3.2V 3.0Ah LiFePO4 pentru corpurile de iluminat design KSC, KMB și ZAW Baterie 4.8V 2,0Ah pentru corpurile de iluminat cu -uri, cu LPU sau modul LEM Baterie 4.8V 0.5 Ah pentru corpuri de iluminat cu NLKMU033xx și NLKSW003xx Baterie 12V 0,8Ah pentru corpurile de iluminat BusControl, Wireless Control NLWLTOUCH NLWLTOUCHG NLWLWGPC2 NLWLKOR1 NLASU003WL NLZAA003WL NLKBU003WL NLKSC003WL NLKSW003WL NLKXU003WL NLKMU033WL NLKDU003WL NLKWW003WL NLKWD003WL NLKCWP003W NLKCDP003W NLKEU003WL NLKMB003WL NLZAWC03WL NLZAAC03WL NLZAW003WL NLILER023W NLILEF023W NLILES023W NLILDR023W NLILDF023W NLILDS023W NLDLE023WL NLDLQ023WL NLDOE023WL NLQAW023WL NLKSC008WL NLKXU008WL NLKDU008WL NLKCWP008W NLKCDP008W NLKWW008WL NLKWD008WL NLKMB008WL NLZAWC08WL NLZAAC08WL NLZAW008WL NLZAA008WL NLILEF028W NLILES028W NLILDF028W NLILDS028W NLQAW028WL NLWLIO32 NLWLREP1 NLAKKU3230 NLAKKU4820 NLAKKU4805 NLAKKU Stoc depozit Viena Stoc depozit București Stoc Store Oradea, Sibiu, Timișoara, Bacău

8 INFORMAŢII UTILE REFERITOARE LA WIRELESSCONTROL 8 W INFORMAŢII UTILE REFERITOARE LA WIRELESSCONTROL Ce este special la wirelesscontrol? Cu wirelesscontrol există pentru prima dată, posibilitatea de a comanda și de a controla centralizat corpuri de iluminat cu baterie încorporată, fără o cablare suplimentară tip BUS. Instalarea se simplifică considerabil și cu aceast sistem se reduc costurile. Este necesar de a controla individual corpurile de iluminat? Dispoziţiile actuale din Austria: ÖVE/E8002-1:2007 și TRVB E102 prevăd o instalaţie automată de verificare cu control centralizat începând de la 50 unităţi de corpuri de iluminat cu baterie încorporată. Cu centrala cu control si comunicare wireless se îndeplinește această cerinţă și se oferă și avantaje suplimentare. Este complicat de montat și pus în funcţiune o instalaţie de supraveghere radio a corpurilor de iluminat de siguranţă? Chiar dimpotrivă: corpurile de iluminat de siguranţă trebuie conectate numai la tensiunea de 230VCA. Sunt posibile distanţe de 30m între corpurile de iluminat din clădire. Conectarea ulterioară și organizarea a sistemului cu comunicaţie wireless se face automat. Software-ul de control al centralei cu comunicare wireless este configurat din fabrică intr-un Touch Netbook care recepţionează automat toate corpurile de iluminat cu control și comunicare wireless. Acestea pot fi adăugate în proiect și reprezentate în planurile de situaţie. Trebuie ca semnalul să poată fi recepţionat doar intr-un punct de la toate corpurile de iluminat instalate? În nici un caz nu este obligatoriu ca toate corpurile de iluminat instalate să fie recepţionate doar dintr-un punct. Reţeua de corpuri de iluminat se realizată automat, fiecare corp de iluminat își transferă informaţiile proprii și cele ale celorlalte corpuri de iluminat către corpurile de iluminat învecinate (funcţia de repetitor). Se dezvoltă astfel automat o reţea stabilă de comunicare, prin intermediul căreia pot fi controlate și cele mai îndepărtate corpuri de iluminat. În ce proiecte si de ce anvergură este raţional de a utiliza corpuri de iluminat cu control și comunicare wireless? La ora actuală se pot conecta max. 240 de corpuri de iluminat pe o unitate de control. Dacă sunt necesare mai multe corpri de iluminat atunci se pot utiliza, în aceeași clădire, mai multe unităţi de control. O limită inferioară nu există, dar tipic este de la 10 corpuri de iluminat în sus. Care este necesarul pentru realizarea unei instalaţii complete? Aveţi nevoie numai de corpurile de iluminat, tensiunea locală de alimentare 230Vca și de Touch Netbook cu software-ul preinstalat și coordonator, (receptorul radio). Pentru ce tip de clădire se pretează cel mai bine controlul cu comunicare wireless Schrack? În cazul renovărilor unor clădiri existente și a clădirilor monument istoric, care necestă o înregistrare centralizată, controlul cu comunicare wireless este soluţia optimă. În principiu controlul cu comunicare wireless se utilizează acolo unde se permite montarea de corpuri de iluminat cu control wireless - baterie încorporată, ca: locaţii lucrative, hoteluri și cămine de studenţi. Controlul cu comunicare wireless se pretează excelent și pentru ansambluri rezidenţiale. Cu o conexiune la internet există posibilitatea de a primi prin mesaje de la centrale, respectiv, de a putea interveni de la distanţă asupra sistemului. Aceasta este un aspect interesant și pentru operatorii de complexe rezidentiale. Sunt posibile dezvoltări ulterioare? Cu precădere hotelurile se reconstruiesc și se extind în etape. Din cauza flexibilităţii extraordinare a controlului cu comunicare wireless se pot atașa ulterior corpuri de iluminat care să fie integrate în sistem. În cele mai multe cazuri se poate renunţa la instalarea ulterioară a cablurilor E30 rezistente la foc, în zone cu pericol de incendiu. În cazul utilizării de module de sistem pentru grupuri și sisteme cu baterie centrală este util de a prevedea de la început circuite și baterii de rezervă. Există pericolul ca din cauza grosimii mari a pereţilor să apară probleme de comunicare? Plafoanele din beton armat nu constituie o problemă. Aceasta înseamnă că instalaţia poate lucra pe mai multe etaje. Raza de acţiune orizontală este garantată la 30m (la corpuri de iluminat cu carcasă din plastic). Care este expunerea la radiaţii cu acest sistem radio? Puterea de emisie este foarte scăzută. Dacă se compară puterea de emisie cu cea a unei reţele W-LAN, atunci se constată că puterea de emisie pentru control cu comunicare wireless este mai mică de zece ori, iar timpul de emisie este sub 1%. Puterea efectivă de emisie este mai mică decât a mia parte din puterea W-LAN. Frecvenţa de 868MHz aprobată la nivel european, nu produce interferenţe cu Bluetooth, DECT sau W-LAN. În baza lungimii, relativ mari de undă, se pot obţine raze mari de acţiune în clădiri.

9 DATE TEHNICE PENTRU WIRELESSCONTROL W DATE TEHNICE In conformitate cu TRVB E , ÖVE/E8002-1:2007, EN 1838 și EN Instalare simplă - conectare numai la 230Vca Preţ favorabil - se reduc costurile cu cablurile de la sistemele legate de cabluri Sistem de comunicare care se auto-organizează Dezvoltări ulterioare simple prin adăugarea de corpuri de iluminat la proiectele de renovare, fără nevoia de instalare de cabluri speciale E30 Sunt livrabile corpuri de iluminat cu autonomie de 8h (pentru unităţi de cazare și clădiri multietajate cf ÖVE/ÖNORM E8002-1:2007) Corpuri de iluminat cu autonomie de 3h și 8h, combinabile într-un sistem de control comunicare wireless Raza de acţiune orizontală de la un corp de iluminat la altul în clădiri este garantat la 30m, (corpuri de iluminat cu carcasă din plastic). Plafonul din betan armat este traversat de unde - comunicare între etaje posibilă Frecvenţă aprobată la nivel european de 868MHz Rază de acţiune de 4 ori mai mare decât a sistemelor de 2,4GHz Insensibil la perturbaţii cu W-LAN, Bluetooth și DECT Până la 240 de corpuri de iluminat pe sistem Software de comandă confortabil, în mai multe limbi Fără antene vizibile pe corpul de iluminat Mai multe corpuri de iluminnat pot fi cuplate sau blocate, după un program stabilit Emitere de -uri la administratorul de sistem, referitoare la stare și erori de funcţionare Jurnal de bord în centrală, privind testul funcţional zilnic / săptămânal Posibilitate de completare manuală în jurnal (de ex. notare schimb acumulatori cu numărul corpului de iluminat și lucrare efectuată) Posibil de efectuat un test de capacitate a acumulatoarelor pe toată durata acesteia (3h, respectiv, 8h) Funcţionare ca repetor pentru prelungirea razei de acţiune. Reprogramarea în software a funcţionării corpurilor de iluminat comutabile de la regimul de durată pe cel de așteptare Nu există posibilitatea unei conectări greșite - nu există cablu BUS Protecţie la inversare de polaritate Opţional: o casetă I / E, cu 2 intrări și 3 ieșiri, pentru a transmite prin contacte informaţii de stare a instalaţiei, sau pentru a efectua operaţii de comutare (de ex. comandă în caz de incendiu, buton exterior de test etc) 9 W DIMENSIUNI [mm] Carcasă de perete NLWLWGPC2 pentru NLWLTOUCH W EXEMPLU DE CONECTARE MODUL I / O, NLWLI032 De ex. Tablou extern (de alimentare - comandă) Buton test Avarie Test activ K1... K3: Contacte releu, libere de potenţial max. 6A / 250Vca; 6A / 30Vcc E1, E2: intrări izolate galvanic 18Vcc - 250Vcc / 184Vca - 276Vca 50 / 60Hz BMZ = Centrala de semnalizare incendiu

10 REFERINŢE INSTALAŢII WIRELESS 10 W INSTITUŢIILE PUBLICE Grădina zoologică Schönbrunn din Viena Post principal de pompieri Floridsdorf din Viena Sala congreselor din Bad Ischl Biroul fereral de azil Salzburg Piscina petrecere a timpului liber Schladming Instanţa districtuală din Weiz Ambasada Indoneziei din Viena Azilul de bătrâni Weiz 40 corpuri de iluminat 60 corpuri de iluminat 74 corpuri de iluminat 27 corpuri de iluminat 85 corpuri de iluminat 45 corpuri de iluminat 85 corpuri de iluminat 70 corpuri de iluminat W SPITALE ȘI CENTRE DE TRATAMENT Centrul de tratament Băile Vigaun Caritas St. Bernhard Wiener Neustadt Centrul de tratament Băile Bleiberg 68 corpuri de iluminat 215 corpuri de iluminat 230 corpuri de iluminat W HOTELURI ȘI RESTAURANTE Hotel Stadt Kufstein (Thaler) din Kufstein Hotel Alpenschlössl zona Wellness din Söll Hotel Stern din Ehrwald Hotel Wartherhof din Warth Hotel Stern din Obsteig Hotel Alpenhof din Gerlos Hotel Alpina din Kössen Hotel Zillergrund din Mayrhofen Hotel Kristall in Mayrhofen Hotel Cervosa in Serfaus Hotel Mozart din Ried Hotel Bellevue am See Hotel Sportalm renovare Hotel Caroline din Pertisau Brückenwirt din St. Johann în Pongau Hotel Goldener Hirsch din Salzburg Hotel Norica din Gastein Hotel Grüner Baum din Zell am See Hotel Böck in Brunn am Gebirge Hotel Neuwirt din Schladming Hotel Schottenstift - Freyung 6 din Viena Hotel Leopoldhof din St. Wolfgang Hotel am Schloss din Goldegg Hotel Hubertushof Anif Hotel Seewirt Turracherhöhe 90 corpuri de iluminat 15 corpuri de iluminat 88 corpuri de iluminat 85 corpuri de iluminat 32 corpuri de iluminat 62 corpuri de iluminat 50 corpuri de iluminat 46 corpuri de iluminat 43 corpuri de iluminat 101 corpuri de iluminat 211 corpuri de iluminat 53 corpuri de iluminat 21 corpuri de iluminat 53 corpuri de iluminat 70 corpuri de iluminat 180 corpuri de iluminat 30 corpuri de iluminat 33 corpuri de iluminat 240 corpuri de iluminat 40 corpuri de iluminat 55 corpuri de iluminat 168 corpuri de iluminat 35 corpuri de iluminat 58 corpuri de iluminat 75 corpuri de iluminat W CLĂDIRI MONUMENTE ISTORICE PROTEJATE Castelul Rothschild din Reichenau Musikresidenz din Grafenegg Castelul Mittersill din Mittersill Hotel Schloss Leopoldskron Castelul Hellbrunn din Salzburg 150 corpuri de iluminat 65 corpuri de iluminat 50 corpuri de iluminat 97 corpuri de iluminat 12 corpuri de iluminat

11 REFERINŢE INSTALAŢII WIRELESS W ȘCOLI ȘI ORGANIZAŢII DE ÎNVĂŢĂMÂNT Cămin de studenţi Strozzigasse din Viena Volksschule Zell Kufstein din Tirol BFI din Güssing BFI din Pinkafeld Volksschule Höhnhart Schulschiff BORG din Wien BORG Wiednerhauptstraße din Viena Volksschule Perchtoldsdorf HTL Bregenz HTL Dornbirn NMS-VS Edelschrott Fachschule Naas b. Weiz HBLUA Rosensteingasse din Viena Școala AVICENNA din Viena 190 corpuri de iluminat 65 corpuri de iluminat 35 corpuri de iluminat 40 corpuri de iluminat 49 corpuri de iluminat 395 corpuri de iluminat 280 corpuri de iluminat 140 corpuri de iluminat 115 corpuri de iluminat 400 corpuri de iluminat 120 corpuri de iluminat 25 corpuri de iluminat 519 corpuri de iluminat 75 corpuri de iluminat 11 W BIROURI TaxiFunk din Viena Berglandmilch din Aschbach Schöllerbank din Salzburg Huyck.Wangner Austria GmbH din Gloggnitz Betriebsgebäude Lindner din Baden LKW Walter Akademie din Hinterbrühl Schenker Zubau/Erweiterung Bürotrakt din Kufstein Halltex Büro- und Lagergebäuded din Hall Züricher Kantonalbank din Salzburg BKS Bank für Kärnten und Steiermark din Klagenfurt 85 corpuri de iluminat 90 corpuri de iluminat 43 corpuri de iluminat 15 corpuri de iluminat 30 corpuri de iluminat 30 corpuri de iluminat 67 corpuri de iluminat 62 corpuri de iluminat 54 corpuri de iluminat 95 corpuri de iluminat W ANSAMBLURI REZIDENŢIALE WHA Gaweinstal din Gaweinstal 19 corpuri de iluminat WHA Floriduss din Viena 365 corpuri de iluminat WHA Hackengasse din Viena 70 corpuri de iluminat Wohnanlage Erber din Wattens 58 corpuri de iluminat Wohnanlage Tiergartenstraße/Mitterweg din Innsbruck 160 corpuri de iluminat Wohnhaus Gasteiger 19 corpuri de iluminat WHA Ilwofgasse din Graz 20 corpuri de iluminat WHA Lindenstrasse din Viena 70 corpuri de iluminat WHA Modenapark din Viena 25 corpuri de iluminat W LOCAŢII LUCRATIVE Centrul tipografic din Salzburg BWT Mondsee din Mondsee FF Embach din Embach Centrul medical din Golling OMV din Wörgl Porr din Unterpremstätten Berglandmilch din Aschbach SMC Installation din Korneuburg Parcul tehnologic Klagenfurt Robotmech Prototype Factory din Koblach 120 corpuri de iluminat 250 corpuri de iluminat 18 corpuri de iluminat 60 corpuri de iluminat 15 corpuri de iluminat 35 corpuri de iluminat 90 corpuri de iluminat 200 corpuri de iluminat 100 corpuri de iluminat 75 corpuri de iluminat
