1 Manual de utilizare / Informaţii tehnice RO Valabil din iunie 2010 Ne rezervăm dreptul la modificări tehnice Construcţii Automotive Industrie

2 CUPRINS Instrucţiuni de siguranţă... 3 Pachetul de livrare... 5 Piese de schimb / Accesorii... 6 Date tehnice / Descrierea aparatului şi PRINCIPIUL de funcţionare... 7 Pregătirea aparatului... 8 Încărcarea acumulatorului... 8 Descrierea afişajului cu LED-uri al încărcătorului... 8 Descrierea afişajului cu LED-uri al aparatului... 9 Cleştele de lărgire Operarea aparatului Etape de montaj Indicaţii importante Indicaţii importante RAUTITAN Instrucţiuni privind întreţinerea Indicaţii privind remedierea defecţiunilor de funcţionare Talon de garanţie: vă rugăm completaţi copia

3 Instrucţiuni de siguranţă În combinaţie cu seturile suplimentare originale REHAU, acest aparat este destinat pentru prelucrarea tuturor sistemelor de manşoane alunecătoare REHAU cu dimensiunile între 12 (16) - 40 mm. Citiţi toate indicaţiile de siguranţă şi instrucţiunile de montaj înainte de punerea în funcţiune a aparatului. Respectaţi toate indicaţiile privind utilizarea şi păstraţi întotdeauna indicaţiile de siguranţă în apropierea aparatului. În completarea manualului de utilizare se vor respecta şi se vor aduce la cunoştinţa personalului toate reglementările legale general valabile precum şi alte regulamente obligatorii privind protecţia muncii şi prevenirea accidentelor. Indicaţii generale de siguranţă: 1. Păstraţi locul dumneavoastră de muncă curat şi liber de obstacole. Asiguraţi iluminatul suficient. 2. Accesul copiilor şi a animalelor de casă precum şi al persoanelor neautorizate în zona de lucru este strict interzis. 3. Purtaţi îmbrăcăminte de lucru adecvată. Nu purtaţi haine largi sau bijuterii. Acestea s-ar putea prinde în părţile mobile. În cazul în care aveţi părul lung, purtaţi o plasă pentru păr (fileu). Purtaţi ochelari de protecţie. 4. Nu puneţi mâna pe componentele mobile (pericol de strivire!). 5. Fiţi atenţi. Utilizaţi aparatul numai atunci când aţi fost instruit în ceea ce priveşte manipularea corectă. 6. Aparatele neutilizate trebuie păstrate într-un spaţiu uscat, închis, inaccesibil copiilor. 7. Acest aparat este destinat numai pentru realizarea îmbinărilor cu manşoane alunecătoare REHAU. Nu utilizaţi aparatul în alte scopuri. 8. Exploataţi aparatul numai folosind piese de schimb şi accesorii originale REHAU. 9. Lucrările de întreţinere şi reparaţii trebuie efectuate exclusiv într-un atelier autorizat de către REHAU. Nu ne asumăm nicio răspundere pentru lucrările efectuate de personalul străin. Adresele centrelor de service autorizate sunt disponibile în anexă sau la reprezentanţii comerciali REHAU. 3

4 Indicaţii generale de siguranţă specifice pentru aparat: 1. Protejaţi aparatul, acumulatorii şi încărcătorul împotriva umidităţii, căldurii extreme, uleiului şi solvenţilor. Încărcătorul este conceput pentru utilizarea exclusivă în spaţii uscate, acoperite şi nu este adecvat pentru utilizarea în exterior. 2. Nu utilizaţi niciodată aparatul în zone cu risc de incendiu sau de explozie. Nu ardeţi aparatul! 3. Înainte de punerea în funcţiune a aparatului, verificaţi-l pe acesta precum şi accesoriile pentru a nu prezenta eventuale deficienţe (de ex. fisuri ale izolaţiei cablului, pierderi de ulei ale aparatului, cilindri de presare curbaţi, daune sau semne de uzură vizibilă la fălcile de prindere etc.). Verificaţi dacă funcţionarea componentelor mobile este în ordine, dacă nu se agaţă sau dacă nu există piese deteriorate. Toate piesele trebuie să fie montate corect şi trebuie să îndeplinească toate condiţiile pentru a garanta funcţionarea ireproşabilă a aparatului. 4. Nu lucraţi niciodată cu un aparat sau cu accesorii care prezintă defecţiuni. Trimiteţi imediat aparatul defect la acel mai apropiat centru de service. 5. Pentru încărcarea acumulatorului folosiţi doar încărcătorul livrat împreună cu aparatul. În cazul utilizării acumulatorilor străini sau a încărcătoarelor de la alţi producători există riscul de producere a unei explozii. 6. La fiecare modificare a aparatului (înlocuirea fălcilor) trebuie îndepărtat acumulatorul din aparat, pentru a evita astfel pornirea accidentală. 7. Nu lăsaţi contactele acumulatorului să vină în contact cu obiecte metalice ca de exemplu şuruburi, tacâmuri, cuie etc., deoarece riscă astfel să se scurtcircuiteze. Un scurtcircuit între contactele acumulatorului poate provoca incendii sau arsuri. 8. Încărcaţi aparatul numai de la o sursă de curent alternativ monofazat, la tensiunea indicată pe plăcuţa de identificare. 9. Nu introduceţi corpuri străine în grilajul de aerisire al încărcătorului. 10. Din cauza supraîncălzirii exagerate a motorului, acesta nu trebuie lăsat să funcţioneze prea mult timp la presiune maximă. Aparatul nu este destinat unei utilizări de durată. După circa 50 de operaţiuni de presare consecutive, este necesară o pauză de minim 15 minute, pentru ca aparatul să se poată răci. 11. Nu ardeţi aparatul, încărcătorul sau celulele acumulatorului. Celulele acumulatorului pot exploda atunci când sunt expuse la flacără. Predaţi întotdeauna acumulatorii uzaţi la un centru de colectare şi reciclare specializat. 12. În cazul unei utilizări greşite, din acumulator se poate scurge lichid. Evitaţi contactul cu acesta. În caz de contact accidental, spălaţi cu multă apă. În cazul în care lichidul ajunge în contact cu ochii, se recomandă consultarea unui medic. O prelucrare la temperaturi de sub -10 C şi peste 45 C poate duce la deteriorarea componentelor de legătură, ale aparatului şi/sau la accidentări! Temperatura minimă de prelucrare nu trebuie să scadă sub -10 C. La temperaturi reduse (sub 0 C) se recomandă depozitarea prealabilă a componentelor de racordare într-un mediu cu temperatură mai ridicată, înainte de prelucrare. REHAU nu îşi asumă nicio răspundere pentru daunele sau vătămările rezultate din utilizarea nesigură a produsului, întreţinerea defectuoasă sau utilizarea inadecvată a produsului şi sistemului. Pentru proiectare şi montaj vă rugăm utilizaţi Informaţiile Tehnice publicate de noi, în varianta actuală. Varianta actuală a documentului este disponibilă la comerciantul en-gros specializat din zona Dumneavoastră, la reprezentanţii comerciali REHAU sau poate fi descărcat de pe pagina de Internet 4

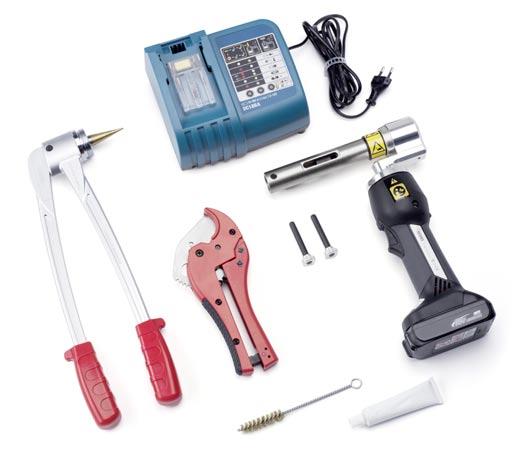

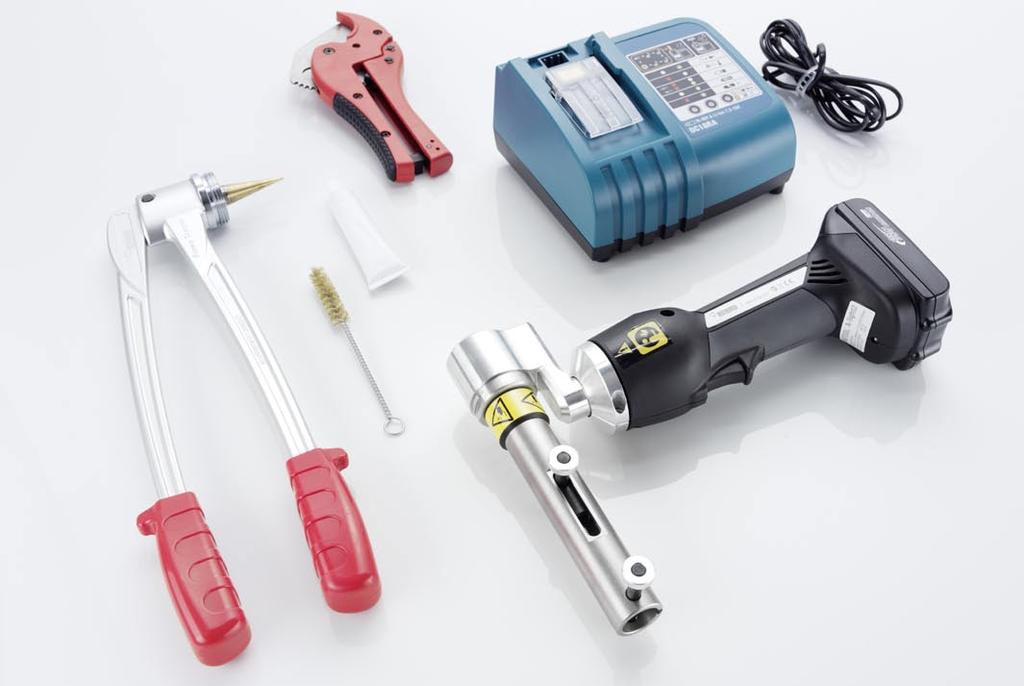

5 Pachetul de livrare RAUTOOL A-light2, cod articol Aparat de bază A-light2 --2 buc. bolţuri de conectare --Încărcător Li-Ion 230 V --Acumulator Li-Ion 18V/1,5Ah --Foarfece pentru ţeavă 40 stabil --Cleşte de lărgit ţevi RO --Tub lubrifiant --Perie de curăţat --Valiză A-light2 --Manual de utilizare 5

6 Piese de schimb / Accesorii Set suplimentar, lărgire manuală, albastru Cod articol Cap de lărgire 16 x 2,2 RO --Cap de lărgire 20 x 2,8 RO --Cap de lărgire 25 x 3,5 RO --Cap de lărgire 32 x 4,4 RO --Set fălci de strângere, sistem hidraulic 16 x 2,2 / 20 x 2,8 Set suplimentar stabil, lărgire manuală, verde Cod articol Cap de lărgire 16,2 x 2,6 RO --Cap de lărgire 20 x 2,9 RO --Cap de lărgire 25 x 3,7 RO --Cap de lărgire 32 x 4,7 RO stabil --Foarfece pentru ţeavă RAUTITAN stabil 16/20 Set suplimentar, lărgire manuală, roşu Cod articol Cap de lărgire 17 x 2,0 RO --Cap de lărgire 20 x 2,0 RO --Cap de lărgire 25 x 2,3 RO --Cap de lărgire 32 x 2,9 RO Fălci de strângere, sistem hidraulic 17 x 2,0 / 20 x 2,0 Set suplimentar, lărgire hidraulică, albastru Cod articol Ajutaj de lărgire 16 x 2,2 / 20 x 2,8 --Vârf expandor 25 x 3,5 --Vârf expandor 32 x 4,4 --Fălci de strângere, sistem hidraulic 16 x 2,2 / 20 x 2,8 Accesorii, încărcător 230 V Cod articol pentru RAUTOOL A3/A-light2/ E3/G2 Set suplimentar, lărgire hidraulică, albastru 40 Cod articol Vârf expandor 40 x 5,5 --Set fălci de strângere 40 Accesorii, adaptor reţea 230/18 V Cod articol pentru RAUTOOL A3/A-light2/ E3/G2 Accesorii, acumulator Li-Ion 18 V/1,5 Ah Cod articol pentru RAUTOOL A-light2 Descrierile detaliate ale accesoriilor/pieselor de schimb sunt disponibile în Informaţiile tehnice/manualul de utilizare în varianta actuală. 6

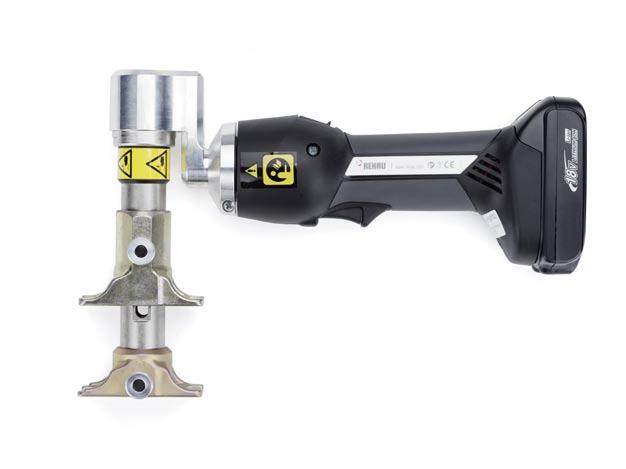

7 Date tehnice / Descrierea aparatului şi PRINCIPIUL de funcţionare Date tehnice Presiunea de lucru maximă: 450 bar Forţa maximă de împingere: 18 kn (liniar) Tensiune de reţea pentru 230 V/50 Hz încărcător: Tensiune acumulator: 18 V Capacitate acumulator: 1,5 Ah Tehnologie acumulator: Litiu-Ion Timp de încărcare acumulator: ca. 22 Min. Ulei hidraulic: Rivolta S.B.H. 11 Temperatura ambiantă: -10 C până la +45 C Prag de zgomot: 70 db (A) la o distanţă de 1 m Vibraţii: < 2,5 m/s² (valoare efectivă ponderată a acceleraţiei) Greutate: ca. 2,4 kg (aparat de bază cu acumulator) Descrierea aparatului şi PRINCIPIUL de funcţionare Nr. poz. Elemente ale aparatului 1 Întrerupător de operare Funcţie Declanşarea procesului de presare 2 Buton de resetare Robinet pentru deschiderea supapei de evacuare în vederea readucerii uneltei în poziţia iniţială 3 Cilindru de presare Unitate de lucru pentru prinderea fălcilor de strângere (rotativ la 360 ) 4 Fişe de conectare Dispozitiv de fixare a fălcilor de strângere pe cilindrul de presare 5 Acumulator Acumulator reîncărcabil cu Litiu-Ion 6 Blocare acumulator Buton de deblocare pentru acumulator 7 Fălci de strângere Fălci de strângere duble rotative pentru câte două dimensiuni 8 LED roşu Informaţii privind nivelul de încărcare al acumulatorului şi întreţinerea aparatului 9 LED alb LED pentru iluminarea zonei de lucru

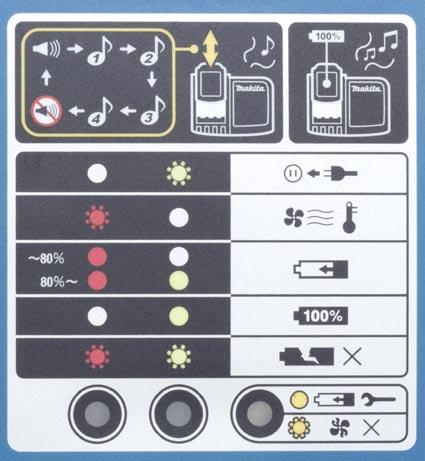

8 RAUTOOL A-LIGHT2 Pregătirea aparatului Încărcarea acumulatorului Atenţie pericol de accidentare! Utilizarea inadecvată a aparatului poate produce accidentări sau daune materiale. Pentru încărcarea acumulatorului, conectaţi încărcătorul la reţeaua electrică şi introduceţi acumulatorul în încărcător, până la fixare cu un clic. Timpul necesar pentru încărcare este de aproximativ 22 minute. Nivelul de încărcare al acumulatorului este indicat de LED-urile de pe încărcător. --Încărcaţi aparatul numai de la o sursă de curent alternativ monofazat, la tensiunea indicată pe plăcuţa de identificare. --Pentru încărcarea acumulatorului folosiţi doar încărcătorul livrat împreună cu aparatul. În cazul utilizării acumulatorilor străini sau a încărcătoarelor de la alţi producători există riscul de producere a unei explozii. --Nu utilizaţi niciodată aparatul în zone cu risc de incendiu sau de explozie. --Nu expuneţi niciodată încărcătorul la precipitaţii sub formă de ploaie sau ninsoare --După fiecare operaţiune de încărcare sau înainte de orice încercare de curăţare deconectaţi încărcătorul de la sursa de curent --Asiguraţi-vă că obiectele metalice ca de exemplu şuruburi, tacâmuri, cuie etc. nu vin în contact cu contactele acumulatorului, eliminând astfel riscul de scurtcircuitare (de ex. acest pericol poate interveni atunci când acumulatorul este ţinut în buzunarul pantalonilor, etc.) Descrierea afişajului cu LED-uri al încărcătorului LED-ul verde luminează intermitent Încărcătorul este pregătit pentru utilizare LED-ul roşu luminează intermitent Temporizarea începerii încărcării, acumulator în curs de răcire LED-ul roşu luminează continuu Acumulator în curs de încărcare, grad de încărcare sub 80 % LED-urile roşu şi verde luminează continuu Acumulator în curs de încărcare, grad de încărcare % LED-ul verde luminează continuu Acumulator complet încărcat, încărcătorul comută automat pe încărcarea de menţinere. Acumulatorul poate fi lăsat în încărcător ca. 24 de ore, fără ca aceasta să-i cauzeze daune. În funcţie de setare, la atingerea nivelului maxim de încărcare este emis un semnal sonor melodic LED-ul roşu şi cel verde lumi- Există o defecţiune. Acumulatorul nu poate fi încărcat. Cel mai probabil contactele nează intermitent, alternativ încărcătorului sau ale acumulatorului sunt murdare sau acumulatorul este folosit sau deteriorat. Curăţaţi contactele. 8 LED-ul galben se aprinde continuu Încărcarea de adaptare a acumulatorului, pentru a evita consumarea rapidă. Poate interveni atunci când acumulatorul este aşezat în încărcător la temperatură ridicată sau scăzută, sau atunci când acumulatorul este complet încărcat sau complet descărcat. LED-ul galben luminează intermitent Defecţiune a suflantei de răcire. Cu toate acestea, acumulatorul poate fi încărcat. Curăţaţi gurile de ventilaţie. În cazul apariţiei repetate a acestei defecţiuni, trimiteţi încărcătorul la un centru de întreţinere şi reparaţii.

9 Încărcaţi acumulatorul numai la o temperatură a încăperii de 10 C până la 40 C. În cazul în care doriţi să încărcaţi un acumulator prea fierbinte sau prea rece, există riscul ca LED-ul roşu să lumineze intermitent. Un acumulator prea fierbinte poate rămâne în încărcător, procesul de încărcare se declanşează automat după răcirea acumulatorului. Totuşi, un acumulator prea rece trebuie îndepărtat din încărcător. Aşteptaţi până când acumulatorul ajunge din nou la temperatura camerei. Încărcarea începe după încălzirea resp. răcirea acumulatorului. Descrierea afişajului cu LED-uri al aparatului Afişajul cu diode luminescente, împreună cu sistemul electronic de comandă, au rolul de a informa în legătură cu nivelul de încărcare al acumulatorului şi al aparatului. 2x Autotest! La inserarea acumulatorului, afişajul cu diode luminescente luminează intermitent de câteva ori. Aceasta indică faptul că sistemul electronic de comandă a efectuat cu succes operaţiunile de auto-testare. Atenţie! Între momentul extragerii acumulatorului descărcat şi introducerea acumulatorului încărcat aşteptaţi circa 30 de secunde, pentru ca aparatul să poată efectua auto-testul. 20 s Acumulator descărcat! Atunci când, după o operaţiune de lucru, afişajul cu diode luminescente luminează continuu circa 20 secunde, acumulatorul este descărcat şi trebuie încărcat. 20 s/2 Hz Întreţinere! Atunci când afişajul cu diode luminescente luminează intermitent circa 20 secunde, la sfârşitul unei operaţiuni de lucru, aceasta înseamnă că intervalul de întreţinere a expirat (după legături). Aparatul trebuie trimis cât mai curând la centrul de service REHAU. 20 s 20 s/2 Hz Acumulator descărcat! Întreţinere! Atunci când LED-ul luminează continuu timp de 20 secunde apoi luminează intermitent, aceasta înseamnă că intervalul de întreţinere a expirat şi totodată acumulatorul este descărcat. 20 s/5 Hz Supraîncălzire! Atunci când afişajul cu diode luminescente se aprinde intermitent rapid pentru circa 20 secunde, aceasta înseamnă că aparatul este supraîncălzit. Lăsaţi aparatul să se răcească înainte de a-l utiliza din nou. 1x Avertizare! Presiunea de apăsare! Atunci când afişajul cu diode luminescente luminează intermitent o singură dată şi se emite simultan un semnal sonor în timpul operaţiunii de presare, aceasta înseamnă fie că presiunea de apăsare necesară nu a fost atinsă fie că operaţiunea de presare a fost întreruptă manual. Îmbinarea realizată în această operaţiune de presare este posibil să nu fi fost realizată corect şi de aceea trebuie verificată! Avertizare! Defecţiune gravă! În cazul în care afişajul cu diode luminescente şi iluminatul încăperii de lucru luminează intermitent de trei ori şi simultan este emis un semnal sonor în timpul operaţiunii de presare, acestea indică o defecţiune gravă. Presiunea de apăsare nu este atinsă atunci când motorul este în funcţiune. Îmbinarea realizată în această operaţiune de presare este posibil să nu fi fost realizată corect şi de aceea trebuie verificată! Aparatul trebuie trimis cât mai curând la centrul de service REHAU, în vederea reparării. În cazul în care această defecţiune este semnalată de 3 x la rând, aparatul comută pe modulul de pană şi trebuie trimis la centrul de service REHAU pentru reparaţii! 3x 3x 9

10 Pregătirea aparatului Atenţie pericol de accidentare! Utilizarea inadecvată a aparatului REHAU poate produce accidentări sau daune materiale. --Înainte de fiecare înlocuire a fălcilor de strângere, asiguraţi-vă că fişele de conectare sunt încastrate complet şi sigur. --Înainte de înlocuirea fălcilor de strângere îndepărtaţi obligatoriu acumulatorul din aparat (acţionare accidentală!). --La utilizarea vârfului de lărgire, prindeţi întotdeauna complet acest vârf expandor în fălcile de strângere. --Înainte de fiecare utilizare controlaţi fălcile de strângere, vârfurile expandoare, ajutajele de lărgire precum şi aparatul pentru a nu prezenta urme de deteriorare sau de uzură vizibilă. Aparatele deteriorate nu mai pot fi utilizate, acestea trebuind să fie trimise rapid la un centru de reparaţii autorizat. --Canelura de prindere a vârfului trebuie să fie fixată complet în fălcile de strângere. Înainte de punerea în funcţiune a aparatului trebuie verificată aşezarea corectă şi fixarea perfectă a vârfului expandor în fălcile de strângere (evitarea pericolului de cădere!). Eventual măriţi efectul de presare prin acţionarea scurtă a întrerupătorului de operare a uneltei. Cleştele de lărgire Cleşte de lărgit ţevi Pentru înfiletarea capetelor de lărgire, deschideţi complet cleştele de lărgire (poziţie > 90 ). Înfiletaţi întotdeauna complet capetele de lărgire. Utilizaţi capete de lărgire conform dimensiunilor ţevii (de ex. 16 x 2,2). Ajutaj de lărgire: În cazul utilizării ajutajului de lărgire introduceţi mai întâi etrierii (mai întâi cel lung apoi cel scurt) şi apoi inseraţi ajutajul de lărgire în cilindru. Rotiţi ajutajul de lărgire până când pivotul se fixează în canelură. Apoi fixaţi fălcile de strângere şi ajutajul de lărgire folosind fişele de conectare. Atenţie: Inseraţi complet fişele de conectare. Atenţie: Introduceţi instrumentul de lărgire în întregime în ţeavă, până la opritor! Dornf expandor: Atenţie! La utilizarea vârfului expandor pentru lărgirea hidraulică, prindeţi complet vârful expandor având dimensiunea corespunzătoare în fălcile de strângere corespunzătoare şi verificaţi păsuirea corectă (fixarea). 10

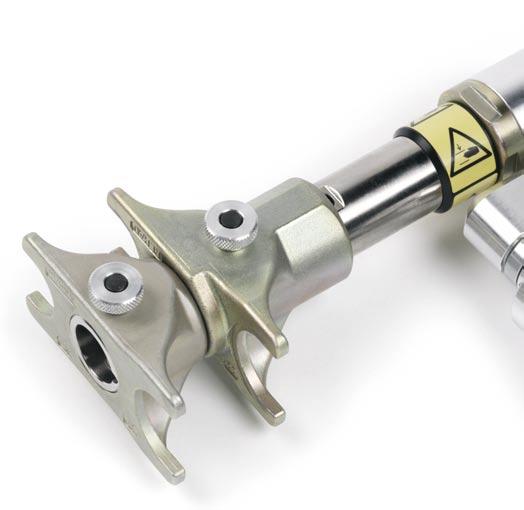

11 Operarea aparatului 1. La înlocuirea fălcilor de strângere, împingeţi întotdeauna etrierul de presare lung şi apoi etrierul de presare scurt pe cilindrul aparatului. 3. Prin rotirea cilindrului aparatului, fălcile de strângere pot fi aduse în poziţia de lucru corectă. 2. Fixaţi fălcile de strângere folosind fişele de conectare! Atenţie: Fiţi atenţi la alinierea identică a fălcilor duble (de ex. dim. 25)! Inseraţi întotdeauna complet fişele de conectare! 4. Pentru montajul acumulatorului, introduceţi complet acumulatorul în locaşul de fixare, până când acesta se încastrează cu un clic sesizabil. Cu ajutorul menghinei pentru ţevi manşonul alunecător poate fi menţinut în poziţie la realizarea de conducte cu traseu vertical. Menghina pentru ţevi poate fi utilizată pentru tragerea înapoi şi fixarea izolaţiei sau a ţevii ondulate, pentru a obţine spaţiul necesar pentru realizarea îmbinărilor cu manşoane alunecătoare. 11

12 Etape de montaj În caz de nerespectare a acestei instrucţiuni, aceasta poate duce la deteriorarea tehnicii de îmbinare, la daune materiale aduse aparatului şi la accidentări! 1. Scurtaţi ţeava cu ajutorul foarfecelui pentru ţevi fără bavură şi în unghi drept, la dimensiunea dorită. Atenţie: Poziţionaţi mâna cu care sprijiniţi ţeava la o distanţă sigură faţă de unealtă! Nu folosiţi ferăstrău sau alte obiecte asemănătoare! 2. Trageţi manşonul alunecător peste ţeavă. Atenţie: La manşoanele alunecătoare din metal, şanfrenul interior trebuie să fie orientat spre îmbinare! 3. Lărgirea cu ajutorul cleştelui de lărgit ţevi: Lărgiţi ţeava de două ori, cu decalaj de 30. Aveţi grijă la distanţa minimă (două lungimi ale manşonului) între capul de lărgire şi manşonul alunecător. Nu teşiţi ţeava în timpul operaţiunii de lărgire! Nu lărgiţi ţeava aplicând o tensiune de îndoire! 3b. Lărgirea cu ajutorul ajutajului de lărgire: Lărgiţi ţeava de două ori, cu decalaj de 30. Aveţi grijă la distanţa minimă (două lungimi ale manşonului) între capul de lărgire şi manşonul alunecător. Nu teşiţi ţeava în timpul operaţiunii de lărgire! Nu lărgiţi ţeava aplicând o tensiune de îndoire! 12

13 3c. Lărgirea cu ajutorul vârfului de lărgire Lărgiţi ţeava de două ori, cu decalaj de 30. Aveţi grijă la distanţa minimă (două lungimi ale manşonului) între capul de lărgire şi manşonul alunecător. Nu teşiţi ţeava în timpul operaţiunii de lărgire! Nu lărgiţi ţeava aplicând o tensiune de îndoire! 4. Introduceţi fitingul în ţeavă, până la opritor. După scurt timp, fitingul se fixează în ţeavă (efect de memorie). Atenţie: Toate coastele de etanşare trebuie să fie acoperite. Până la instalarea completă a efectului de memorie, există riscul ca fitingul să cadă din ţeavă! Asiguraţi-vă că fitingul este aşezat drept! 5. Introduceţi complet îmbinarea în aparatul de presare. Atenţie: Nu înclinaţi. Aparatul trebuie aplicat pe întreaga suprafaţă şi în unghi drept. 6. Prin acţionarea întrerupătorului de operare declanşaţi operaţiunea de presare şi apăsaţi manşonul alunecător până la gulerul fitingului. Atenţie: Nu puneţi mâna pe componentele mobile (pericol de strivire)!. Operaţiunea de presare poate fi întreruptă în orice moment prin eliberarea întrerupătorului de operare. 13

14 7. Aparatul este echipat cu o supapă de evacuare semiautomată. În cazul în care aparatul este deplasat pentru mai mult timp în poziţia finală sau după atingerea poziţiei finale este acţionat încă o dată, unealta revine automat în poziţia iniţială. În continuare, prin acţionarea supapei de evacuare (butonul negru aflat în faţa întrerupătorului de operare) unealta poate fi adusă manual în poziţia iniţială. 8. Îmbinare cu manşon alunecător finalizată. O prelucrare la temperaturi de sub -10 C şi peste 45 C poate duce la deteriorarea componentelor de legătură, ale aparatului sau la accidentări! --Temperatura minimă de prelucrare nu trebuie să scadă sub -10 C --La temperaturi reduse (sub 0 C) se recomandă depozitarea prealabilă a componentelor de racordare într-un mediu cu temperatură mai ridicată, înainte de prelucrare. 14

15 Indicaţii importante În cazul nerespectării acestei instrucţiuni pot fi provocate accidentări şi/sau daune materiale! Atenţie: Nu puneţi mâna pe componentele mobile (pericol de strivire)!. Fălcile de strângere respectiv uneltele de îmbinare trebuie poziţionate întotdeauna pe întreaga suprafaţă şi în unghi drept! La utilizarea unui vârf expandor, înainte de punerea în funcţiune a uneltei trebuie verificată aşezarea corectă (integral în fălci) şi efectul de prindere a vârfului expandor în fălcile de strângere (Evitaţi căderea!) Acordaţi atenţie sporită poziţiei corecte a fitingului în aparat! Prin aşezarea aparatului pe gulerul greşit al fitingului, îmbinarea se presează în exces! 15

16 În cazul nerespectării acestei instrucţiuni pot fi provocate daune materiale. Atenţie: Nu lărgiţi ţeava aplicând o tensiune de îndoire! Unealta de lărgire şi axul ţevii trebuie să fie identice în zona de lărgire (cca. trei lungimi ale manşonului alunecător): Eventual aliniaţi ţeava prin îndoire! Introduceţi instrumentul de lărgire în întregime în ţeavă, până la opritor! Nu teşiţi instrumentul de lărgire. Nu lucraţi cu un cap de lărgire deteriorat, deoarece aceasta poate duce la deteriorarea ţevii. Reprezentantul comercial REHAU sau magazinele de specialitate vă furnizează rapid piesele de schimb necesare. Gresaţi periodic conul cleştelui de lărgit ţevi (tubul de lubrifiant este livrat împreună cu aparatul). Nu gresaţi prea tare conul, pentru ca în ţeavă să nu ajungă o cantitate excesivă de vaselină. Atenţie: Nu aplicaţi vaselină pe suprafaţa segmentelor de lărgit care vin în contact cu ţeava! Aparatul Dumneavoastră este echipat cu sistemul de lărgire pentru ţevi REHAU RO. Pentru a evita deteriorarea ţevii, nu combinaţi piese ale sistemului de lărgire REHAU RE (până în 1996) cu componente ale sistemului de lărgire REHAU RO. 16

17 Indicaţii importante RAUTITAN Compatibilitate la dimensiunea 40 NOU ø 40 ø A se evita obligatoriu! VECHI ø 40 ø

18 Instrucţiuni privind întreţinerea Controlul periodic: Reparaţii: Pericol de rănire! Înainte de efectuarea lucrărilor de curăţare şi control, îndepărtaţi întotdeauna acumulatorul. --Menţineţi întotdeauna fălcile de strângere, capetele de lărgire şi cilindrii în stare curată. În caz de impurităţi, curăţaţi cu o perie şi gresaţi. Apoi lăsaţi aparatul să se usuce. --Înainte de fiecare utilizare controlaţi fălcile de strângere, uneltele de lărgire, aparatul de bază A-light2 pentru a nu prezenta daune sau semne de uzură vizibilă. Aparatele deteriorate nu mai pot fi utilizate, acestea trebuind să fie trimise rapid la un centru de reparaţii autorizat. --Asiguraţi-vă ca în timpul procesului de presare, fălcile de strângere să fie aşezate complet, pe întreaga suprafaţă şi în unghi drept iar manşonul alunecător să fie tras pe ţeavă până la gulerul fitingului. --Gresaţi periodic conurile dispozitivelor de lărgit. Nu aplicaţi vaselină pe suprafaţa segmentelor de lărgit! În cazul în care vaselina în exces ajunge pe segmentele de lărgit, aceste segmente trebuie curăţate cu atenţie (de ex. cu neofalină) şi apoi trebuie lăsate la uscat. Pericol de accidentare! Nu efectuaţi singuri lucrări de reparaţii la acest aparat. Reparaţiile pot fi efectuate numai de către un centru de service autorizat. Depozitare: Nu depozitaţi niciodată aparatul în stare umedă! Uscaţi şi gresaţi aparatul. Apoi depozitaţi aparatul într-un loc uscat. În vederea prelungirii duratei de viaţă a aparatului, acesta trebuie depozitat în principiu în poziţia finală (cilindru sau fălci de strângere în poziţie extinsă). 18

19 Indicaţii privind remedierea defecţiunilor de funcţionare Erori Cauză Remediu Motorul nu funcţionează --Contactele de la aparat sau de la acumulator sunt murdare --Contactele de la aparat sau de la acumulator sunt deteriorate Curăţaţi contactele uscat, folosind un obiect izolat electric Trimiteţi aparatul resp. acumulatorul la un centru autorizat REHAU --Acumulatorul nu este fixat corect în aparat Introduceţi din nou acumulatorul, aveţi grijă ca acesta să se blocheze corect! --Acumulator descărcat Încărcaţi acumulatorul --Acumulator defect Trimiteţi acumulatorul la centrul de service REHAU sau predaţi acumulatorul la un centru de colectare şi reciclare autorizat --Aparat defect Trimiteţi aparatul la centrul de service autorizat REHAU Aparatul pierde ulei --Scurgeri la rezervorul de ulei sau la supapa de evacuare Nu deschideţi aparatul şi nu îndepărtaţi sau deterioraţi sigiliul. Trimiteţi aparatul la centrul de service autorizat REHAU Aparatul nu atinge presiunea finală estimată. --Scurgeri la rezervorul de ulei sau la supapa de evacuare Nu deschideţi aparatul şi nu îndepărtaţi sau deterioraţi sigiliul. Trimiteţi aparatul la centrul de service autorizat REHAU --Aer în sistemul hidraulic Întrerupeţi operaţiunea de presare. Menţineţi butonul de resetare (a se vedea pagina 8/poz. 2) şi în acelaşi timp apăsaţi continuu întrerupătorul de operare, timp de circa 10 secunde. Dacă prin aceasta nu se remediază defecţiunea, aparatul trebuie trimis la un centru de service autorizat REHAU. --Aparat defect Trimiteţi aparatul la centrul de service autorizat REHAU Acumulatorul nu încarcă --Încărcătorul nu este conectat corect la priză Introduceţi din nou ştecherul în priză --Priza nu are curent Schimbaţi priza --Încărcătorul resp. cablul de reţea sau ştecherul Trimiteţi încărcătorul la un centru de service autorizat REHAU sunt defecte --Încărcătorul nu este pregătit de funcţionare Aşteptaţi până când LED-ul verde se aprinde intermitent --Contactele de la încărcător sau de la acumulator Curăţaţi contactele uscat, folosind un obiect izolat electric sunt murdare --Contactele de la încărcător sau de la acumulator sunt deteriorate Trimiteţi încărcătorul resp. acumulatorul la un centru de service autorizat REHAU --Acumulatorul nu este blocat corect în încărcător Introduceţi din nou acumulatorul, aveţi grijă ca acesta să se blocheze corect! În cazul în care defecţiunea de funcţionare nu poate fi remediată, trimiteţi aparatul la centrul de service autorizat REHAU sau la reprezentantul Dvs. comercial autorizat. 19

20 Talon de garanţie: vă rugăm completaţi copia TALON DE GARANŢIE / GUARANTEE CARD Articol: /Article: / Nr.: / No.: / Cod serie: / Serial number: / Data livrării la client: / Date delivered to customer:/ Ştampilă/Semnătură: / Stamp/Signature: / Perioada de garanţie: 12 luni de la data livrării în condiţii de utilizare şi de manipulare corespunzătoare. Guarantee period: 12 months from delivery if used as directed for the applications intended and handled with reasonable care. Pentru siguranţa Dvs., uneltele din trusa pentru realizarea de îmbinări cu manşoane alunecătoare şi pentru lărgit ţevi au fost supuse unor numeroase teste în fabrică, sub sarcină. Urmele de utilizare sunt inevitabile, însă acestea nu afectează calitatea uneltelor. Uneltele şi aparatele au fost controlate şi aprobate de către departamentul nostru de asigurare a calităţii. Dacă în ciuda execuţiei şi montajului există vreun motiv de reclamaţii, vă rugăm să trimiteţi aparatul împreună cu acest talon de garanţie, către un centru de reparaţii pentru a fi remediat sau înlocuit. Orice alte pretenţii sunt excluse. For your benefit/safety some tests under load were carried out on your new expander and pipe clamping tool in the factory. It is unavoidable that traces of use result from these tests. They do not however in any way detract from the quality of the tool. The tools have been tested and approved by our quality control department. If despite the careful manufacture and assembly of the tool you still have reason for complaint we kindly ask you to return the tool for repair or exchange together with this guarantee card. Any further claims regardless of their type are not valid

21 Notiţe: 21

22 Notiţe: 22

23 Notiţe: 23

24 În măsura în care este prevăzut alt scop de utilizare decât cel descris în aceste Informaţii tehnice, utilizatorul trebuie să consulte firma REHAU şi să primească acordul scris al firmei REHAU înaintea utilizării. În cazul în care se omite acest lucru, răspunderea pentru această utilizare revine exclusiv utilizatorului respectiv. Întrebuinţarea, utilizarea şi prelucrarea produselor depăşesc în acest caz posibilităţile noastre de verificare. Dacă totuşi se produce un caz de răspundere civilă, aceasta este limitată pentru toate pagubele la valoarea produselor livrate de noi şi utilizate de dumneavoastră. Acest document este protejat de legislaţia drepturilor de autor. Drepturile bazate pe dreptul de autor, în special dreptul la traducere, imprimare ulterioară, extragere de imagini, transmitere televizată, reproducere prin mijloace fotomecanice sau similare şi la salvarea în instalaţii de prelucrare a datelor rămân rezervate. Drepturile conform declaraţiilor de garanţie date se sting în cazul unor scopuri de utilizare, care nu sunt descrise în Informaţiile tehnice. Ne rezervăm dreptul la modificări tehnice REHAU SALES OFFICES AE: Dubai, Phone: , dubai@rehau.com AR: Buenos Aires, Phone: , buenosaires@rehau.com AT: Linz, Phone: , linz@rehau.com Vienna, Phone: , wien@rehau.com AU: Adelaide, Phone: , adelaide@rehau.com Brisbane, Phone: brisbane@rehau.com Melbourne, Phone: , melbourne@rehau.com Perth, Phone: , perth@rehau.com Sydney, Phone: , sydney@rehau.com BA: Sarajevo, Phone: , sarajevo@rehau.com BE: Brussels, Phone: , bruxelles@rehau.com BG: So a, Phone: , so a@rehau. com BR: Arapongas, Phone: , arapongas@rehau.com Belo Horizonte, Phone: , belohorizonte@rehau.com Caxias do Sul, Phone: , caxias@rehau.com Mirassol, Phone: , mirassol@rehau.com Sao Paulo, Phone: , saopaulo@rehau.com BY: Minsk, Phone: , minsk@rehau.com CA: Moncton, Phone: , moncton@rehau.com Montreal, Phone: , montreal@rehau.com St. John s, Phone: , stjohns@rehau.com Toronto, Phone: , toronto@rehau.com Vancouver, Phone: , vancouver@rehau.com Winnipeg, Phone: , winnipeg@rehau.com CH: Berne, Phone: , bern@rehau.com Vevey, Phone: , vevey@rehau.com Zurich, Phone: , zuerich@rehau.com CL: Santiago, Phone: , santiago@rehau.com CN: Guangzhou, Phone: , guangzhou@rehau.com Beijing, Phone: , beijing@rehau.com Shanghai, Phone: , shanghai@rehau.com CO: Bogota, Phone: , bogota@rehau.com CZ: Prague, Phone: , praha@rehau.com DE: Berlin, Phone: , berlin@rehau.com Bielefeld, Phone: , bielefeld@rehau.com Bochum, Phone: , bochum@rehau.com Frankfurt, Phone: , frankfurt@rehau.com Hamburg, Phone: , hamburg@rehau.com Leipzig, Phone: , leipzig@rehau.com Munich, Phone: , muenchen@rehau.com Nuremberg, Phone: , nuernberg@rehau.com Stuttgart, Phone: , stuttgart@rehau.com DK: Copenhagen, Phone: , kobenhavn@ rehau.com EE: Tallinn, Phone: , tallinn@rehau.com ES: Barcelona, Phone: , barcelona@rehau.com Bilbao, Phone: , bilbao@rehau.com Madrid, Phone: , madrid@ rehau.com FI: Helsinki, Phone: , helsinki@rehau.com FR: Agen, Phone: , agen@rehau.com Lyon, Phone: , lyon@rehau.com Metz, Phone: , metz@rehau.com Paris, Phone: , paris@rehau.com Rennes, Phone: , rennes@rehau.com GE: Ti is, Phone: , tbilisi@rehau.com GB: Glasgow, Phone: , glasgow@rehau.com Manchester, Phone: , manchester@rehau.com Slough, Phone: , slough@rehau.com GR: Athens, Phone: , athens@rehau.com HR: Zagreb, Phone: , zagreb@ rehau.com HU: Budapest, Phone: , budapest@rehau.com ID: Jakarta, Phone: , jakarta@rehau.com IE: Dublin, Phone: , dublin@rehau.com IN: New Delhi, Phone: , newdelhi@rehau.com Mumbai, Phone: , mumbai@rehau.com IT: Milan, Phone: , milano@rehau.com Pesaro, Phone: , pesaro@rehau.com Rome, Phone: , roma@rehau.com Treviso, Phone: , treviso@rehau.com KR: Seoul, Phone: , seoul@rehau.com KZ: Almaty, Phone: , almaty@rehau.com LT: Vilnius, Phone: , vilnius@rehau.com LV: Riga, Phone: , riga@rehau.com MA: Casablanca, Phone: , casablanca@rehau.com MK: Skopje, Phone: , skopje@rehau.com MX: Celaya, Phone: , celaya@rehau.com Monterrey, Phone: , monterrey@rehau.com NL: Nijkerk, Phone: , nijkerk@rehau.com NO: Oslo, Phone: , oslo@rehau.com NZ: Auckland, Phone: , auckland@rehau.com PE: Lima, Phone: , lima@rehau.com PL: Katowice, Phone: , katowice@rehau.com Poznań, Phone: , poznan@rehau.com Warsaw, Phone: , warszawa@rehau.com PO: Lisbon, Phone: , lisboa@rehau.com TW: Taipei, Phone: , taipei@rehau.com RO: Bacau, Phone: , bacau@rehau.com Bucharest, Phone: , bucuresti@rehau.com Cluj, Phone: , clujnapoca@rehau.com RU: Chabarowsk, Phone: , chabarowsk@rehau.com Yekaterinburg, Phone: , jekatarinburg@rehau.com Krasnodar, Phone: , krasnodar@rehau.com Moscow, Phone: , moscow@rehau.com Nizhny Novgorod, Phone: , nischnijnowgorod@rehau.com Nowosibirsk, Phone: , nowosibirsk@rehau.com Rostov-on-Don, Phone: , rostow@rehau.com Samara, Phone: , samara@rehau.com St. Petersburg, Phone: , stpetersburg@rehau.com RS: Belgrade, Phone: , beograd@rehau.com SE: Örebro, Phone: , oerebro@rehau.com SG: Singapore, Phone: , singapore@rehau.com SK: Bratislava, Phone: , bratislava@rehau.com TH: Bangkok, Phone: , bangkok@rehau.com TR: Istanbul, Phone: , istanbul@rehau.com UA: Dnepropetrowsk, Phone: , dnepropetrowsk@rehau.com Kiev, Phone: , kiev@rehau.com Lviv, Phone: , lviv@rehau.com Odessa, Phone: , odessa@rehau.com US: Chicago, Phone: , chicago@rehau.com Detroit, Phone: , detroit@rehau. com Grand Rapids, Phone: , grandrapids@rehau.com Greensboro, Phone: , greensboro@rehau.com Los Angeles, Phone: , losangeles@rehau.com Minneapolis, Phone: , minneapolis@rehau.com ZA: Durban, Phone: , durban@rehau.com Johannesburg, Phone: , johannesburg@rehau.com RO
