T E C H N I C Z N Y. Opracowanie niniejsze obejmuje następujące instalacje :

Transkrypt

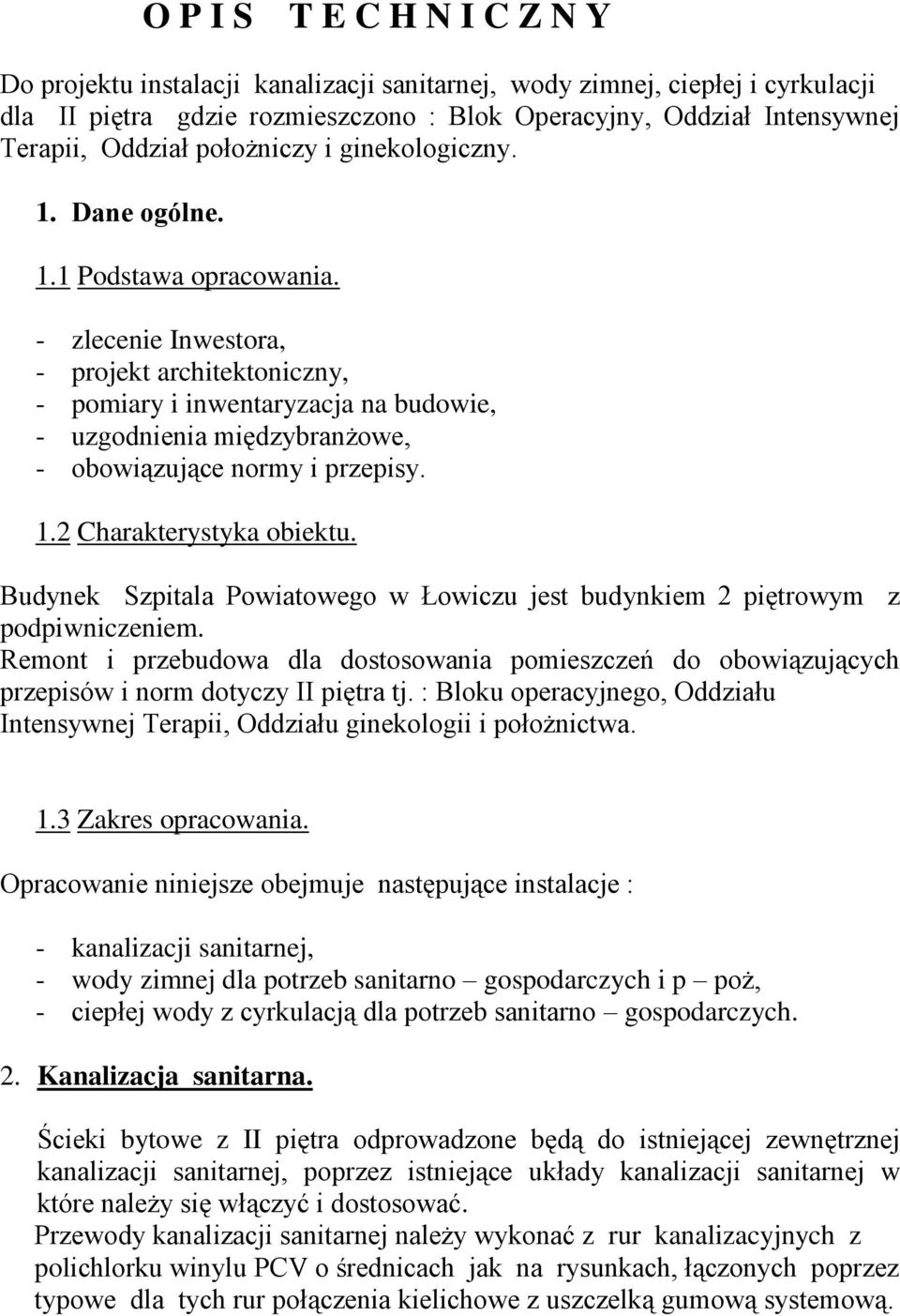

1 O P I S T E C H N I C Z N Y Do projektu instalacji kanalizacji sanitarnej, wody zimnej, ciepłej i cyrkulacji dla II piętra gdzie rozmieszczono : Blok Operacyjny, Oddział Intensywnej Terapii, Oddział położniczy i ginekologiczny. 1. Dane ogólne. 1.1 Podstawa opracowania. - zlecenie Inwestora, - projekt architektoniczny, - pomiary i inwentaryzacja na budowie, - uzgodnienia międzybranżowe, - obowiązujące normy i przepisy. 1.2 Charakterystyka obiektu. Budynek Szpitala Powiatowego w Łowiczu jest budynkiem 2 piętrowym z podpiwniczeniem. Remont i przebudowa dla dostosowania pomieszczeń do obowiązujących przepisów i norm dotyczy II piętra tj. : Bloku operacyjnego, Oddziału Intensywnej Terapii, Oddziału ginekologii i położnictwa. 1.3 Zakres opracowania. Opracowanie niniejsze obejmuje następujące instalacje : - kanalizacji sanitarnej, - wody zimnej dla potrzeb sanitarno gospodarczych i p poż, - ciepłej wody z cyrkulacją dla potrzeb sanitarno gospodarczych. 2. Kanalizacja sanitarna. Ścieki bytowe z II piętra odprowadzone będą do istniejącej zewnętrznej kanalizacji sanitarnej, poprzez istniejące układy kanalizacji sanitarnej w które należy się włączyć i dostosować. Przewody kanalizacji sanitarnej należy wykonać z rur kanalizacyjnych z polichlorku winylu PCV o średnicach jak na rysunkach, łączonych poprzez typowe dla tych rur połączenia kielichowe z uszczelką gumową systemową.

2 Mocowanie rur zgodnie z wytycznymi producenta, przy przejściach przez przegrody budowlane stosować tuleje ochronne. Na pionach na wysokości 50 cm od docelowego poziomu posadzki zainstalować rewizje. Średnice podejść oznaczono na rysunkach, spadki przewodów wykonać zgodnie z kierunkiem odpływu w wysokości minimum 0,3%. Podejścia do przyborów wykonać pod tynkiem lub obudować płytą gipsowo kartonową wodoodporną o grubości 12,5 mm. Piony ponad ostatnim przyborem o średnicy 50 mm wyprowadzić ponad dach budynku i zamontować wywiewkę jako odpowietrzenie kanalizacji sanitarnej. Odpływ ścieków z brudowników wykonać z rur kanalizacyjnych żeliwnych typu SML łączonych obejmami pazurkowymi. Wszystkie piony i odpływy kanalizacyjne muszą być obudowane.. 3. Wewnętrzną instalację wodociągową wody zimnej, wykonać z rur stalowych ocynkowanych o średnicach jak na rysunkach. Przewody zasilające prowadzić ponad stropem podwieszanym w pomieszczeniach sanitarnych i pokojach łóżkowych pod tynkiem jak na rysunkach lub w warstwie izolacyjnej posadzki ze spadkiem w kierunku przeciwnym do przepływu wody Na odejściu z rurociągu głównego do pomieszczeń należy zainstalować zawory odcinające z dostępem poprzez elementy sufitu podwieszanego. Dla zabezpieczenia przed wykropleniem wody zimnej i roszeniem przewodów należy zaizolować przewody osłonami z pianki polipropylenowej gr. 13,0 mm w przestrzeni międzystropowej oraz 0.9mm przy umieszczeniu przewodów pod tynkiem. 4. Ciepła woda użytkowa. Rurociągi wykonać z rur stalowych ocynkowanych i polipropylenowych o średnicach jak na rysunkach. Rurociągi do cwu łączyć poprzez kształtki ocynkowane i polipropylenowe. Przy przejściach przez przegrody budowlane rurociągi prowadzić w rurach osłonowych. Rurociągi rozprowadzające prowadzić ponad stropem podwieszanym i po wejściu do pomieszczeń przewody prowadzić pod tynkiem Przewody ciepłej wody i cyrkulacji należy połączyć zgodnie z rysunkami.

3 5. Woda dla potrzeb p poż. Na kondygnacji II piętra zaprojektowano cztery hydranty po jednym w każdym oddziale. Średnica wszystkich hydrantów wynosi 25 mm. Długość węży hydrantowych powinna zapewnić brak martwych pól gaśniczych. Zapotrzebowanie wody wynosi : qpoż = 2 x 2,5 dm³/s = 5,0 dm³/s Wymagane ciśnienie na wylocie hydrantu wynosi 0,2 MPa. 6.0 Materiały : 6.1 Woda zimna. A/ przewody główne i rozprowadzające wodę po pomieszczeniach z rur stalowych ocynkowanych i podejścia z polipropylenu o średnicach jak na rysunkach PN-20. B/ zasilenie hydrantów z rur stalowych ocynkowanych z uszczelnieniem konopiami i pokostem lnianym. C/ zawory odcinające kulowe na ciśnienie 1,0 MPa. zawory czerpalne ze złączką do węża kulowe na ciśnienie do 1.0 Mpa. Pozostała armatura czerpalna ( baterie) Krakowska Fabryka Armatury Kraków baterie zwykłe, w pok.: zabiegowych, bloku operacyjnym, porodowym jednouchwytowe z fotokomórką. 6.2 Woda ciepła. A/ Przewody z rur stalowych ocynkowanych i polipropylenowych PN 20 lub PN 25, rurociągi rozprowadzające jak i cyrkulację prowadzić jak na rysunkach obok wody zimnej łączyć poprzez łączniki gwintowane i zgrzewanie elektrooporowe rury P.P.. B/ przewody podłączeniowe do armatury poprzez kształtki przejściowe z gwintem calowym lub kształtki żeliwne ocynkowane. C/ zawory odcinające kulowe na ciśnienie do 1,0 MPa jak na rysunkach. D/ zawory czerpalne ze złączką do węża kulowe p 1,0 MPa. Na przewodach montowanych ponad sufitem podwieszanym przed każdym odgałęzieniem należy wykonać punkt stały, oraz na podejściach dłuższych l > 2,5 m.

4 Podpory i uchwyty ślizgowe należy montować zgodnie z zaleceniami producenta rur. Przewody prowadzone pod tynkiem prowadzić w bruzdach w izolacji ciepłochronnej umożliwiającym ruch przewodu. Przed zamaskowaniem przewodów wykonać próbę ciśnieniową na 0,6 MPa w czasie 30 min. przy stałej temperaturze czynnika testującego. 6.3 Izolacja Prowadzone ponad sufitem podwieszanym przewody wody zimnej, ciepłej wody i cyrkulacji należy zaizolować otulinami z spienionego polietylenu o grubości izolacji 20 mm, W posadzce przewody wody zimnej układać w rurze osłonowej peszlu. Pod tynkiem wszystkie rury wody zimnej, ciepłej wody i cyrkulacji w izolacji spienionego polietylenu gr. 9 mm. 7.0 Wyposażenie budynku w przybory sanitarne Kp ustępy typu kompakt Um umywalki fajansowe 60x45 lub 50 x 45 cm, Zl zlew z blachy nierdzewnej pom. składu porządkowego Zl2k zlewozmywak z blachy nierdzewnej dwukomorowy, N natrysk z brodzika akrylowego lub blachy stalowej emaliowanej UCM 3 umywalka chirurgiczna trzy stanowiskowa z bateriami czerpalnymi uruchamianymi na fotokomórkę kompletna z podłączeniem poprzez syfon nad stropowy, Wdz. wanienka dziecięca porcelanowa, Zcz. zawory czerpalne z końcówką do węża, Uwagi końcowe. 1. Przewodów wody zimnej nie izolować wspólnie z przewodami wody ciepłej lub cyrkulacji. 2. Wszystkie materiały instalacyjne mające kontakt bezpośrednio z wodą powinny mieć atest PZH, oraz dopuszczenie do stosowania w obiektach Opieki Zdrowotnej. 3. Wszystkie inne roboty nie ujęte w niniejszym opisie należy wykonać zgodnie ze sztuką budowlaną i obowiązującymi normami, i zaleceniami producentów urządzeń.

5 OPIS TECHNICZNY DO PROJEKTU INSTALACJI GAZÓW MEDYCZNYCH DLA BLOKU OPERACYJNEGO, ODDZIAŁU INTENSYWNEJ TERAPII, ODDZIAŁU GINEKOLOGICZNO POŁOŻNICZEGO SZPITALA W ŁOWICZU. 1. Przedmiot opracowania. Przedmiotem opracowania jest projekt budowlany instalacji gazów medycznych, którego konieczność opracowania wynika z przebudowy pomieszczeń dla Bloku operacyjnego, Oddziału Intensywnej Terapii i oddziału ginekologiczno położniczego. 2. Podstawa opracowania. - Zlecenie inwestora - Vademecum projektowania szpitali ogólnych - Rozporządzenie Ministra Zdrowia z dnia 22 czerwca 2005 r. w sprawie wymagań jakim powinny odpowiadać pod względem fachowym i sanitarnym pomieszczenia i urządzenia zakładu opieki zdrowotnej Dz. U. Nr 116/05 poz Obwieszczenie MGPiPS z dnia 28 sierpnia 2003 r. w sprawie ogłoszenia jednolitego tekstu rozporządzenie MGPiPS w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy, Dz. U. Nr 169 poz z późn. Zmianami - Projekt techniczny II piętra dla w/w oddziałów, - Uzgodnienia międzybranżowe - Obowiązujące normy i przepisy 3. Zakres opracowania. Opracowanie obejmuje doprowadzenie tlenu, próżni, podtlenku azotu, sprężonego powietrza medycznego do punktów odbioru zlokalizowanych w miejscach wskazanych w projekcie technologicznym. Instalacja gazów medycznych obejmuje włączenie instalacji projektowanej w istniejącą instalację na I piętrze i rozprowadzenie instalacji po kondygnacji II piętra. 4. Opis instalacji. Instalację gazów medycznych doprowadzono do sal łóżkowych, do gabinetów zabiegowych, sal operacyjnych, i Oddziału Intensywnej Terapii.

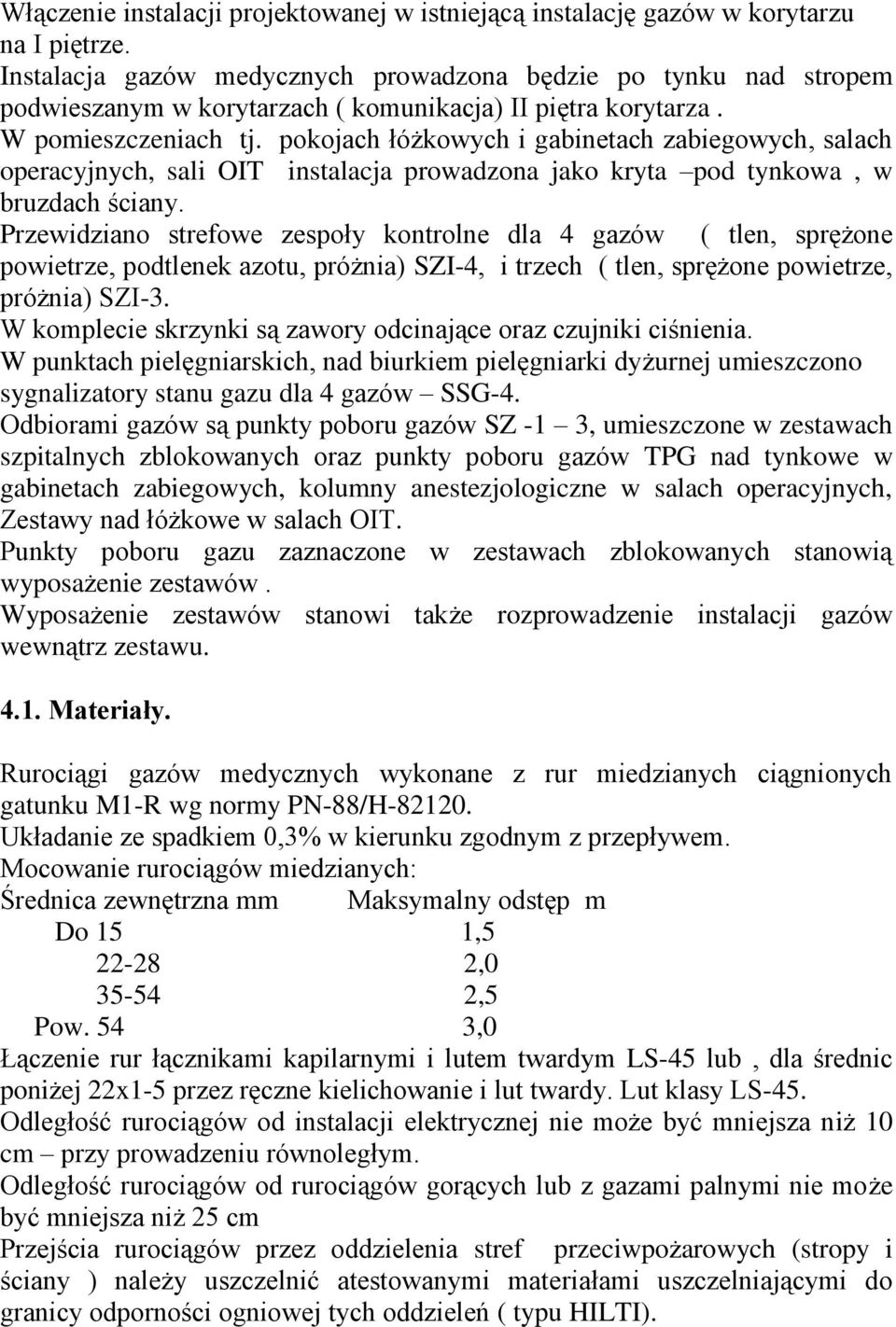

6 Włączenie instalacji projektowanej w istniejącą instalację gazów w korytarzu na I piętrze. Instalacja gazów medycznych prowadzona będzie po tynku nad stropem podwieszanym w korytarzach ( komunikacja) II piętra korytarza. W pomieszczeniach tj. pokojach łóżkowych i gabinetach zabiegowych, salach operacyjnych, sali OIT instalacja prowadzona jako kryta pod tynkowa, w bruzdach ściany. Przewidziano strefowe zespoły kontrolne dla 4 gazów ( tlen, sprężone powietrze, podtlenek azotu, próżnia) SZI-4, i trzech ( tlen, sprężone powietrze, próżnia) SZI-3. W komplecie skrzynki są zawory odcinające oraz czujniki ciśnienia. W punktach pielęgniarskich, nad biurkiem pielęgniarki dyżurnej umieszczono sygnalizatory stanu gazu dla 4 gazów SSG-4. Odbiorami gazów są punkty poboru gazów SZ -1 3, umieszczone w zestawach szpitalnych zblokowanych oraz punkty poboru gazów TPG nad tynkowe w gabinetach zabiegowych, kolumny anestezjologiczne w salach operacyjnych, Zestawy nad łóżkowe w salach OIT. Punkty poboru gazu zaznaczone w zestawach zblokowanych stanowią wyposażenie zestawów. Wyposażenie zestawów stanowi także rozprowadzenie instalacji gazów wewnątrz zestawu Materiały. Rurociągi gazów medycznych wykonane z rur miedzianych ciągnionych gatunku M1-R wg normy PN-88/H Układanie ze spadkiem 0,3% w kierunku zgodnym z przepływem. Mocowanie rurociągów miedzianych: Średnica zewnętrzna mm Maksymalny odstęp m Do 15 1, , ,5 Pow. 54 3,0 Łączenie rur łącznikami kapilarnymi i lutem twardym LS-45 lub, dla średnic poniżej 22x1-5 przez ręczne kielichowanie i lut twardy. Lut klasy LS-45. Odległość rurociągów od instalacji elektrycznej nie może być mniejsza niż 10 cm przy prowadzeniu równoległym. Odległość rurociągów od rurociągów gorących lub z gazami palnymi nie może być mniejsza niż 25 cm Przejścia rurociągów przez oddzielenia stref przeciwpożarowych (stropy i ściany ) należy uszczelnić atestowanymi materiałami uszczelniającymi do granicy odporności ogniowej tych oddzieleń ( typu HILTI).

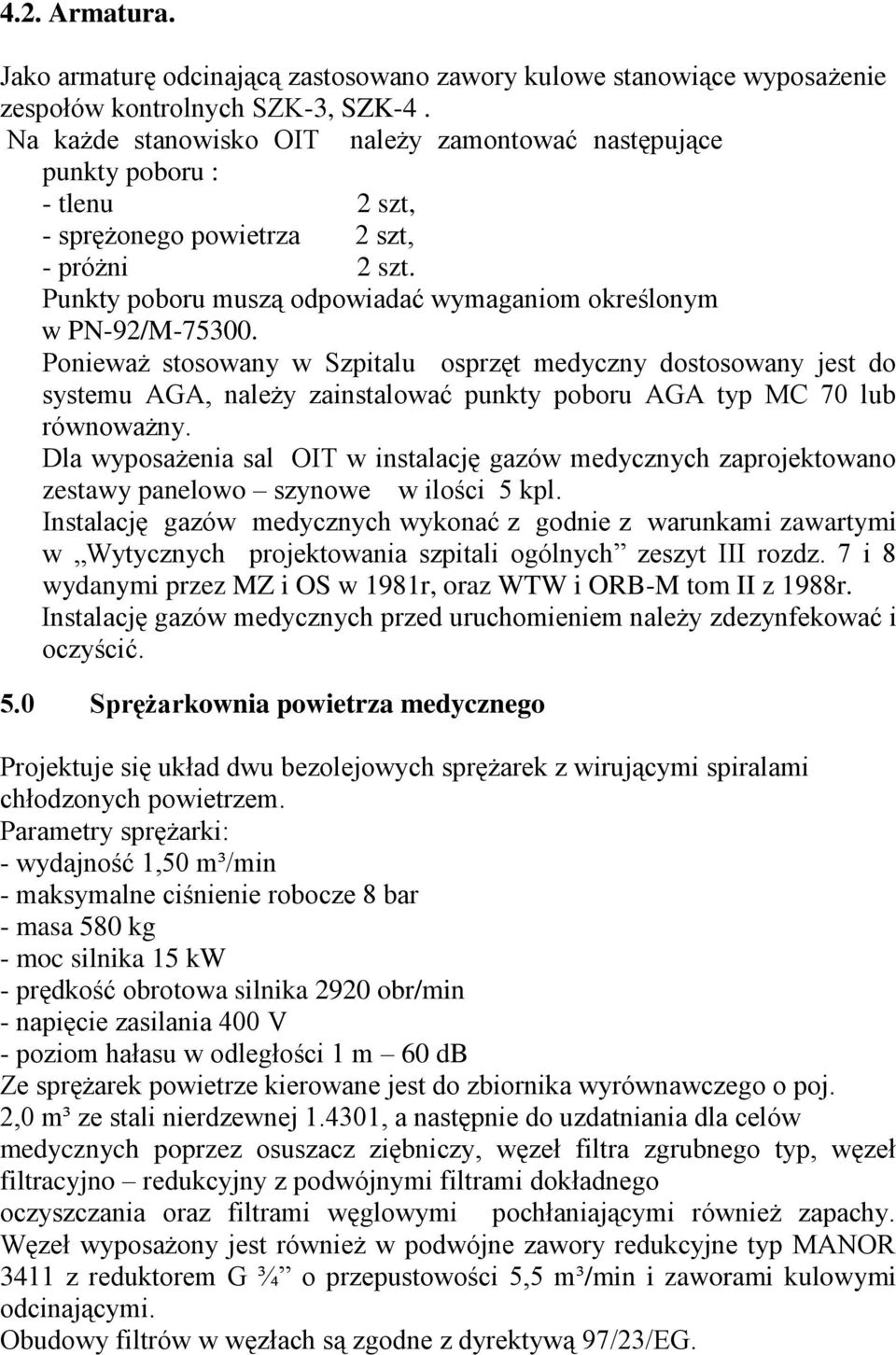

7 4.2. Armatura. Jako armaturę odcinającą zastosowano zawory kulowe stanowiące wyposażenie zespołów kontrolnych SZK-3, SZK-4. Na każde stanowisko OIT należy zamontować następujące punkty poboru : - tlenu 2 szt, - sprężonego powietrza 2 szt, - próżni 2 szt. Punkty poboru muszą odpowiadać wymaganiom określonym w PN-92/M Ponieważ stosowany w Szpitalu osprzęt medyczny dostosowany jest do systemu AGA, należy zainstalować punkty poboru AGA typ MC 70 lub równoważny. Dla wyposażenia sal OIT w instalację gazów medycznych zaprojektowano zestawy panelowo szynowe w ilości 5 kpl. Instalację gazów medycznych wykonać z godnie z warunkami zawartymi w Wytycznych projektowania szpitali ogólnych zeszyt III rozdz. 7 i 8 wydanymi przez MZ i OS w 1981r, oraz WTW i ORB-M tom II z 1988r. Instalację gazów medycznych przed uruchomieniem należy zdezynfekować i oczyścić. 5.0 Sprężarkownia powietrza medycznego Projektuje się układ dwu bezolejowych sprężarek z wirującymi spiralami chłodzonych powietrzem. Parametry sprężarki: - wydajność 1,50 m³/min - maksymalne ciśnienie robocze 8 bar - masa 580 kg - moc silnika 15 kw - prędkość obrotowa silnika 2920 obr/min - napięcie zasilania 400 V - poziom hałasu w odległości 1 m 60 db Ze sprężarek powietrze kierowane jest do zbiornika wyrównawczego o poj. 2,0 m³ ze stali nierdzewnej , a następnie do uzdatniania dla celów medycznych poprzez osuszacz ziębniczy, węzeł filtra zgrubnego typ, węzeł filtracyjno redukcyjny z podwójnymi filtrami dokładnego oczyszczania oraz filtrami węglowymi pochłaniającymi również zapachy. Węzeł wyposażony jest również w podwójne zawory redukcyjne typ MANOR 3411 z reduktorem G ¾ o przepustowości 5,5 m³/min i zaworami kulowymi odcinającymi. Obudowy filtrów w węzłach są zgodne z dyrektywą 97/23/EG.

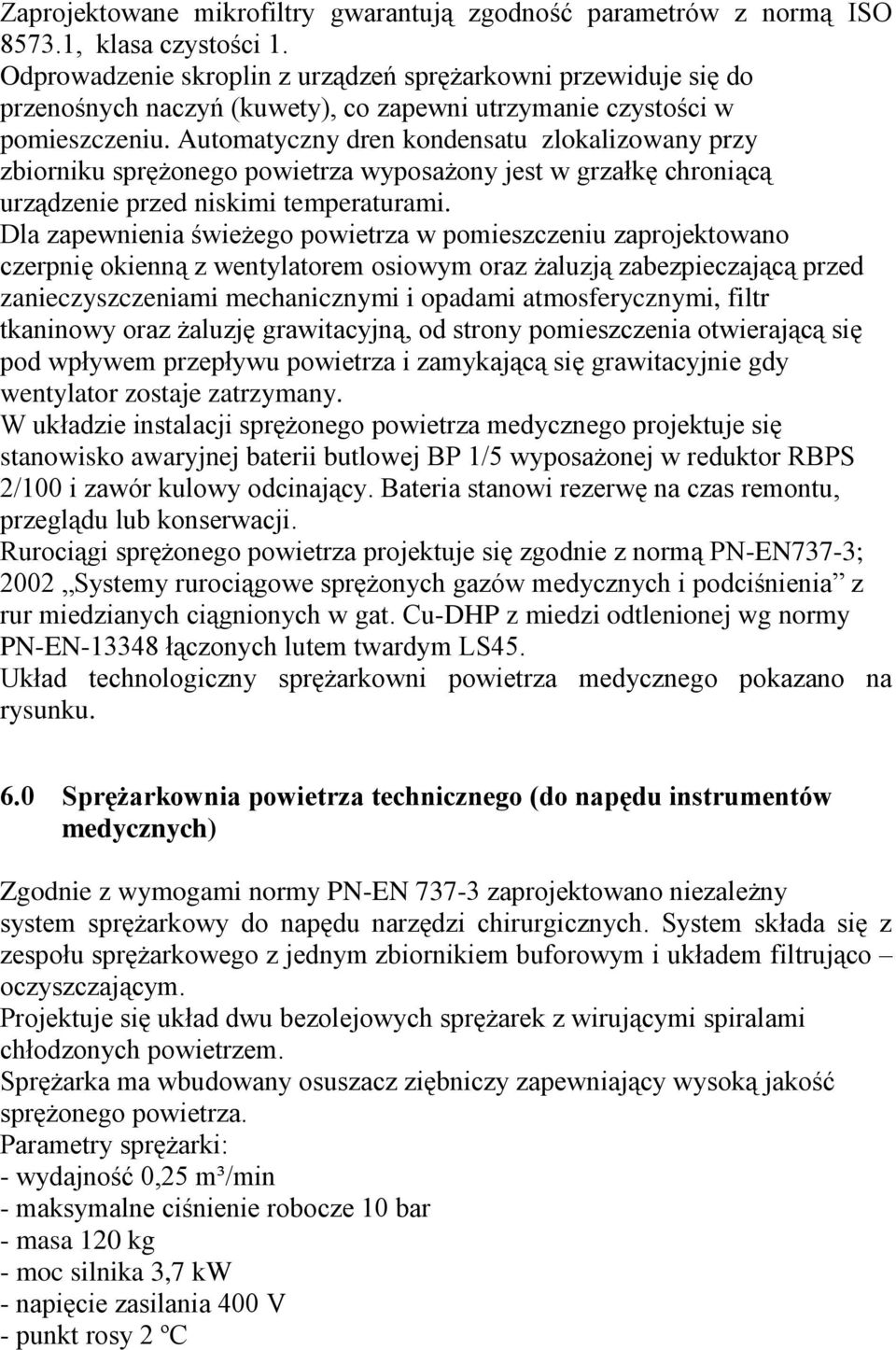

8 Zaprojektowane mikrofiltry gwarantują zgodność parametrów z normą ISO , klasa czystości 1. Odprowadzenie skroplin z urządzeń sprężarkowni przewiduje się do przenośnych naczyń (kuwety), co zapewni utrzymanie czystości w pomieszczeniu. Automatyczny dren kondensatu zlokalizowany przy zbiorniku sprężonego powietrza wyposażony jest w grzałkę chroniącą urządzenie przed niskimi temperaturami. Dla zapewnienia świeżego powietrza w pomieszczeniu zaprojektowano czerpnię okienną z wentylatorem osiowym oraz żaluzją zabezpieczającą przed zanieczyszczeniami mechanicznymi i opadami atmosferycznymi, filtr tkaninowy oraz żaluzję grawitacyjną, od strony pomieszczenia otwierającą się pod wpływem przepływu powietrza i zamykającą się grawitacyjnie gdy wentylator zostaje zatrzymany. W układzie instalacji sprężonego powietrza medycznego projektuje się stanowisko awaryjnej baterii butlowej BP 1/5 wyposażonej w reduktor RBPS 2/100 i zawór kulowy odcinający. Bateria stanowi rezerwę na czas remontu, przeglądu lub konserwacji. Rurociągi sprężonego powietrza projektuje się zgodnie z normą PN-EN737-3; 2002 Systemy rurociągowe sprężonych gazów medycznych i podciśnienia z rur miedzianych ciągnionych w gat. Cu-DHP z miedzi odtlenionej wg normy PN-EN łączonych lutem twardym LS45. Układ technologiczny sprężarkowni powietrza medycznego pokazano na rysunku. 6.0 Sprężarkownia powietrza technicznego (do napędu instrumentów medycznych) Zgodnie z wymogami normy PN-EN zaprojektowano niezależny system sprężarkowy do napędu narzędzi chirurgicznych. System składa się z zespołu sprężarkowego z jednym zbiornikiem buforowym i układem filtrująco oczyszczającym. Projektuje się układ dwu bezolejowych sprężarek z wirującymi spiralami chłodzonych powietrzem. Sprężarka ma wbudowany osuszacz ziębniczy zapewniający wysoką jakość sprężonego powietrza. Parametry sprężarki: - wydajność 0,25 m³/min - maksymalne ciśnienie robocze 10 bar - masa 120 kg - moc silnika 3,7 kw - napięcie zasilania 400 V - punkt rosy 2 ºC

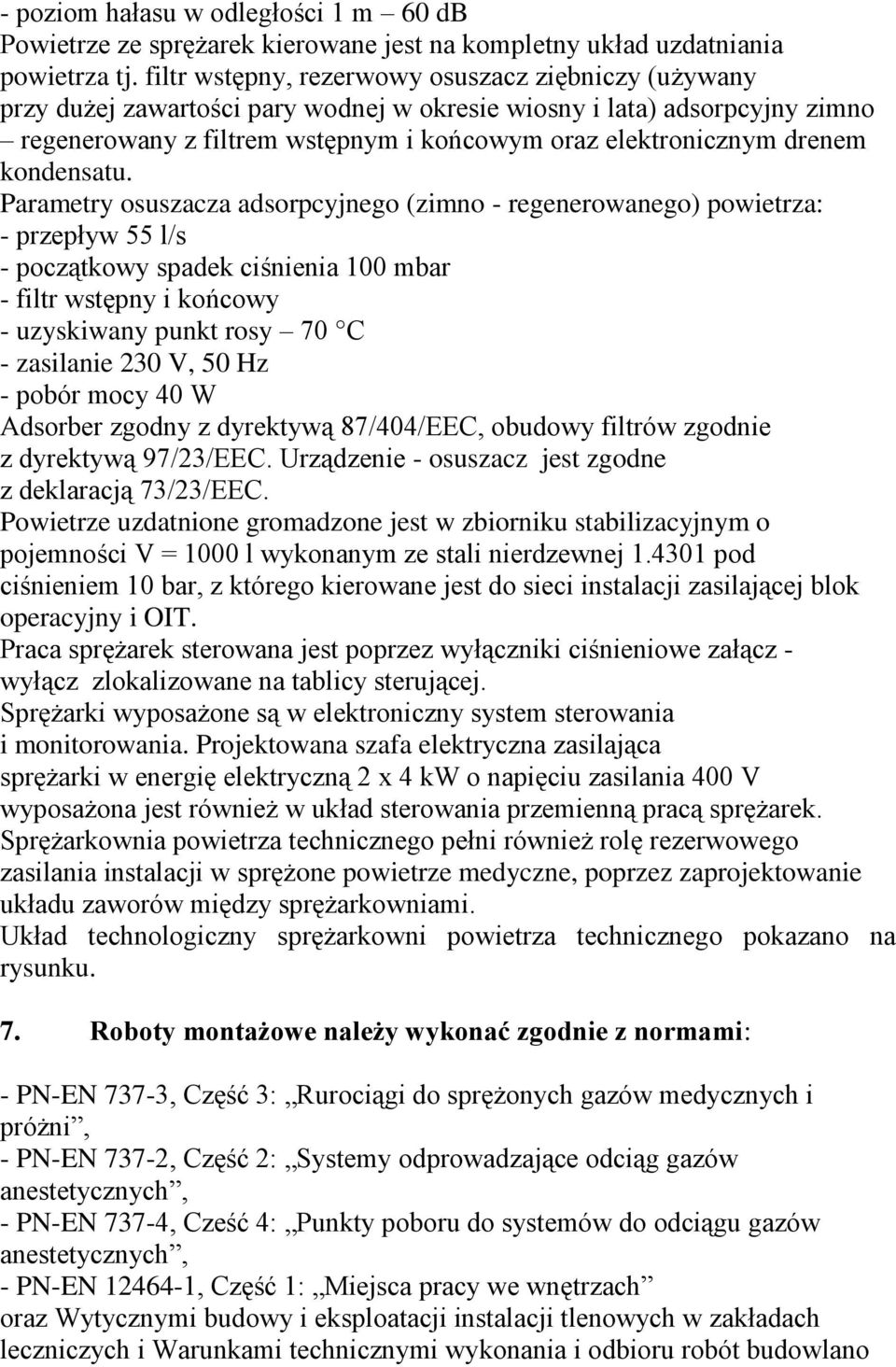

9 - poziom hałasu w odległości 1 m 60 db Powietrze ze sprężarek kierowane jest na kompletny układ uzdatniania powietrza tj. filtr wstępny, rezerwowy osuszacz ziębniczy (używany przy dużej zawartości pary wodnej w okresie wiosny i lata) adsorpcyjny zimno regenerowany z filtrem wstępnym i końcowym oraz elektronicznym drenem kondensatu. Parametry osuszacza adsorpcyjnego (zimno - regenerowanego) powietrza: - przepływ 55 l/s - początkowy spadek ciśnienia 100 mbar - filtr wstępny i końcowy - uzyskiwany punkt rosy 70 C - zasilanie 230 V, 50 Hz - pobór mocy 40 W Adsorber zgodny z dyrektywą 87/404/EEC, obudowy filtrów zgodnie z dyrektywą 97/23/EEC. Urządzenie - osuszacz jest zgodne z deklaracją 73/23/EEC. Powietrze uzdatnione gromadzone jest w zbiorniku stabilizacyjnym o pojemności V = 1000 l wykonanym ze stali nierdzewnej pod ciśnieniem 10 bar, z którego kierowane jest do sieci instalacji zasilającej blok operacyjny i OIT. Praca sprężarek sterowana jest poprzez wyłączniki ciśnieniowe załącz - wyłącz zlokalizowane na tablicy sterującej. Sprężarki wyposażone są w elektroniczny system sterowania i monitorowania. Projektowana szafa elektryczna zasilająca sprężarki w energię elektryczną 2 x 4 kw o napięciu zasilania 400 V wyposażona jest również w układ sterowania przemienną pracą sprężarek. Sprężarkownia powietrza technicznego pełni również rolę rezerwowego zasilania instalacji w sprężone powietrze medyczne, poprzez zaprojektowanie układu zaworów między sprężarkowniami. Układ technologiczny sprężarkowni powietrza technicznego pokazano na rysunku. 7. Roboty montażowe należy wykonać zgodnie z normami: - PN-EN 737-3, Część 3: Rurociągi do sprężonych gazów medycznych i próżni, - PN-EN 737-2, Część 2: Systemy odprowadzające odciąg gazów anestetycznych, - PN-EN 737-4, Cześć 4: Punkty poboru do systemów do odciągu gazów anestetycznych, - PN-EN , Część 1: Miejsca pracy we wnętrzach oraz Wytycznymi budowy i eksploatacji instalacji tlenowych w zakładach leczniczych i Warunkami technicznymi wykonania i odbioru robót budowlano

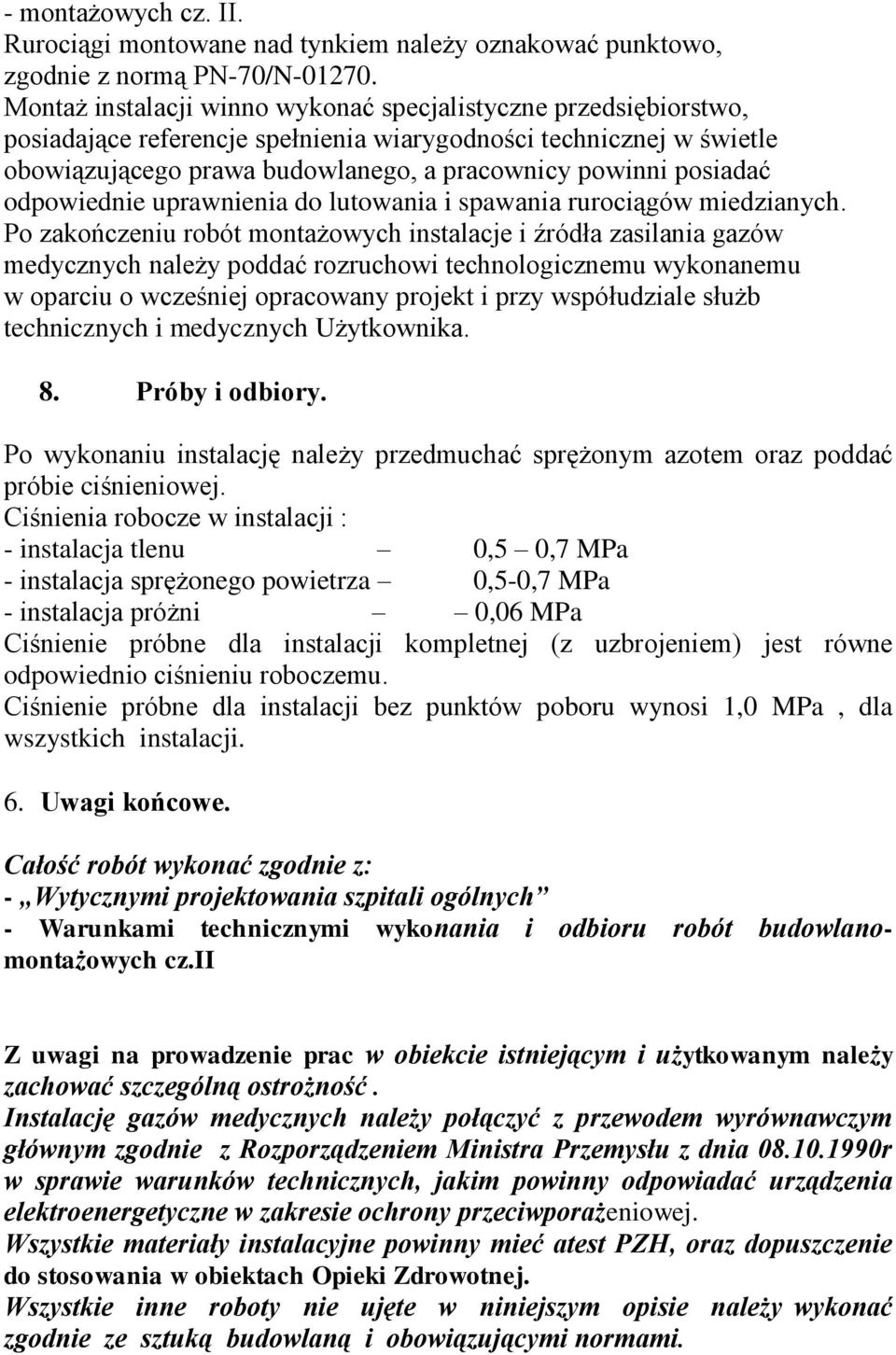

10 - montażowych cz. II. Rurociągi montowane nad tynkiem należy oznakować punktowo, zgodnie z normą PN-70/N Montaż instalacji winno wykonać specjalistyczne przedsiębiorstwo, posiadające referencje spełnienia wiarygodności technicznej w świetle obowiązującego prawa budowlanego, a pracownicy powinni posiadać odpowiednie uprawnienia do lutowania i spawania rurociągów miedzianych. Po zakończeniu robót montażowych instalacje i źródła zasilania gazów medycznych należy poddać rozruchowi technologicznemu wykonanemu w oparciu o wcześniej opracowany projekt i przy współudziale służb technicznych i medycznych Użytkownika. 8. Próby i odbiory. Po wykonaniu instalację należy przedmuchać sprężonym azotem oraz poddać próbie ciśnieniowej. Ciśnienia robocze w instalacji : - instalacja tlenu 0,5 0,7 MPa - instalacja sprężonego powietrza 0,5-0,7 MPa - instalacja próżni 0,06 MPa Ciśnienie próbne dla instalacji kompletnej (z uzbrojeniem) jest równe odpowiednio ciśnieniu roboczemu. Ciśnienie próbne dla instalacji bez punktów poboru wynosi 1,0 MPa, dla wszystkich instalacji. 6. Uwagi końcowe. Całość robót wykonać zgodnie z: - Wytycznymi projektowania szpitali ogólnych - Warunkami technicznymi wykonania i odbioru robót budowlanomontażowych cz.ii Z uwagi na prowadzenie prac w obiekcie istniejącym i użytkowanym należy zachować szczególną ostrożność. Instalację gazów medycznych należy połączyć z przewodem wyrównawczym głównym zgodnie z Rozporządzeniem Ministra Przemysłu z dnia r w sprawie warunków technicznych, jakim powinny odpowiadać urządzenia elektroenergetyczne w zakresie ochrony przeciwporażeniowej. Wszystkie materiały instalacyjne powinny mieć atest PZH, oraz dopuszczenie do stosowania w obiektach Opieki Zdrowotnej. Wszystkie inne roboty nie ujęte w niniejszym opisie należy wykonać zgodnie ze sztuką budowlaną i obowiązującymi normami.
