1 Ściemniacze - podstawy Centrum Szkoleniowe ISC July 2009

2 > Ściemniacze Spis treści Czym sąściemniacze Ściemniacze & korzyści UŜytkownika Ściemniacze w domu Ściemniacze w biurze Ściemniacze: zasady doboru Przegląd oferty Schneider Electric 2

3 > Ściemniacze Czym jest ściemniacz? Ściemniacz to regulowany transformator wykorzystywany do zmiany natęŝenia światła od 0 do 100% pełnej mocy oświetlenia Obszary stosowania 0 100% 3

4 > Ściemniacze Korzyści dla UŜytkownika Daje komfort i codzienną oszczędność energii Bezstopniowa regulacja natęŝenia oświetlenia ZuŜycie energii proporcjonalne do poziomu oświetlenia (ograniczenie oświetlenia o 25% daje 20% oszczędności energii) WydłuŜa Ŝywotność Ŝarówek Łagodne włączanie eliminuje prąd rozruchowy ObniŜenie napięcia zasilania o 10% podwaja Ŝywotność Optymalizuje komfort działania i efektywność 4

5 > Ściemniacze w domu Tworzy miłą atmosferę w pokoju gościnnym Niewątpliwie ulepsza instalacjęłączników dwuprzewodowych Tworzy właściwe oświetlenie dla kaŝdej sytuacji! Oświetlenie ogrywa coraz większą rolę w nowoczesnym Ŝyciu Podejmujesz przyjaciół drinkiem Oglądasz telewizję Urządzasz miłe przyjęcie 5

6 > Ściemniacze w domu Dyskretne światło zmniejsza dyskomfort w nocy lub przy przebudzeniu Kiedy wracasz do domu późno, wcześnie wstajesz lub idziesz w nocy do toalety, minimalizujesz niedogodność dla innych uŝywając przyciemnionego światła! 6

7 > Ściemniacze w domu Oszczędza energię zmniejszając poziom oświelenia aŝ do 20% Oszczędności energii bez obniŝania swojego Ŝyciowego komfortu! Zmniejszasz jasność podczas oglądania telewizji (pokój gościnny, korytarz, kuchnia) Korzystasz z funkcji obniŝenia energii zuŝywanej oferowanej przez rodzinę ściemniaczy (20% oszczędności) 7

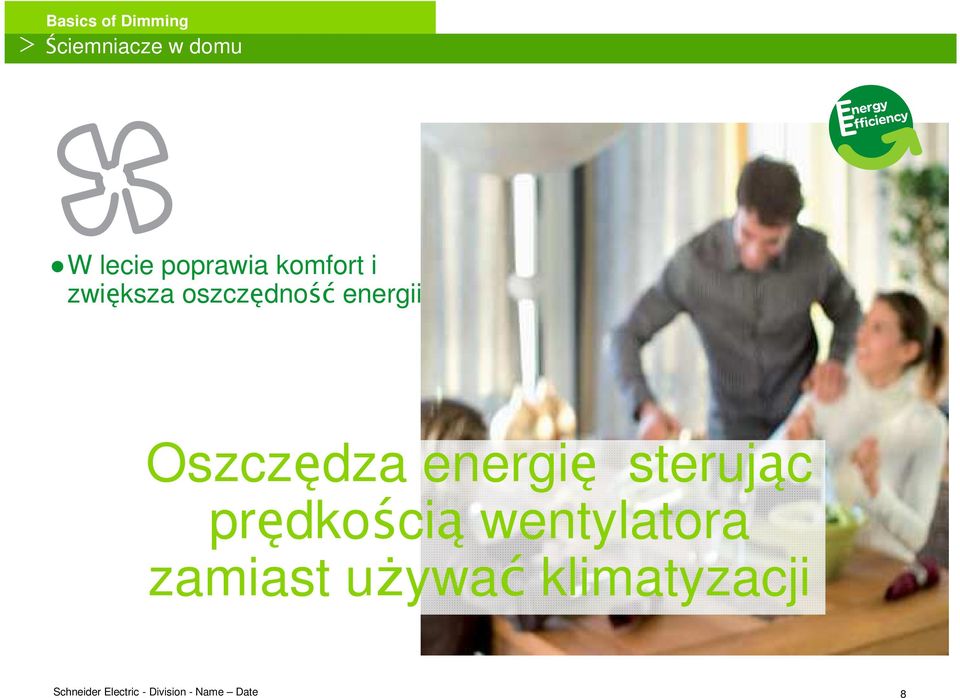

8 > Ściemniacze w domu W lecie poprawia komfort i zwiększa oszczędność energii Oszczędza energię sterując prędkością wentylatora zamiast uŝywać klimatyzacji 8

9 > Przykłady uŝycia ściemniaczy w domu Przyciski oświetlenia pokoju gościnnego wł/wył + ściemniacz W pobliŝu kaŝdych drzwi Ściemniacze zdalne sterujące oddzielnie oświetleniem strefy jadalnej przy sofie i oświetleniem kuchennym Sterowanie oświetlenia kuchni Ściemniacz w pokoju do pracy dla właściwego oświetlenia komputera Przyciski oświetlenia pokoju gościnnego wł/wył + ściemniacz W pobliŝu kaŝdych drzwi Ś ciemniacz podwójny: - do oświetlenia zewnętrznego - do oświetlenia wewnętrznego Ś ciemniacz w sypialni w pobliŝu drzwi przy głowie łóŝka Przyciski oświetlenia pokoju gościnnego wł/wył + ściemniacz W pobliŝu kaŝdych drzwi 9

10 >Ściemniacze w biurze Skupia uwagę podczas konferencji Przygaszając światło w pomieszczeniu Tworzy aranŝacje świetlne by skuteczniej skupiać uwagę uczestników na ekranie! 10

11 > Ściemniacze w biurze Oszczędza energię w korytarzach, hallach wejściowych etc. Utrzymuje tylko niezbędny poziom oświetlenia! 11

12 > Ściemniacze w biurze Zwiększa komfort pracy Dostosowuje poziom oświetlenia w pomieszczeniu do jasności ekranu chroniąc oczy przed zmęczeniem! 12

13 > Ściemniacze: zasady doboru Pod względem technicznym ściemniacze zaleŝą od typu źródeł światła lub obciąŝenia 1/3 Pod względem technicznym ściemniacze zaleŝą od typu źródeł światła lub obciąŝenia ObciąŜenia rezystancyjne: Ŝarówki lub lampy halogenowe 230 V AC ObciąŜenia indukcyjne: niskonapięciowe lampy halogenowe z transformatorami ferromagnetycznymi lub niektóre lampy fluorescencyjne (liniowe lub okrągłe) z transformatorami ferromagnetycznymi ObciąŜenia pojemnościowe: niskonapięciowe klampy halogenowe z transformatorami elektronicznymi Lampy fluorescencyjne ze statecznikami elektronicznymi (1-10 V DC) Lampy kompaktowe nie mają jeszcze moŝliwości ściemniania 13 R + L C

14 > Ściemniacze: zasady doboru Pod względem technicznym ściemniacze zaleŝą od typu źródełświatła lub obciąŝenia 2/3 Ściemnianie następuje przez zmianę napięcia wejściowego oświetlenia Sterowanie zboczem narastającym Sterowanie zboczem opadającym Stosowane dla obciąŝeń rezystancyjnych I indukcyjnych Stosowane dla obciąŝeń pojemnościowych Dla obciąŝeń rezystancyjnych Dla obciąŝeń pojemnościowych i indukcyjnych 14

15 > Ściemniacze: zasady doboru Pod względem technicznym ściemniacze zaleŝą od typu źródeł światła lub obciąŝenia 3/3 Lampy fluorescencyjne L N Ściemniacz 100% Wyjście + Stabil. 1 + Stabil. 2 CONVENTIONAL 10% 1-10Vdc Lampa Lampa 15

16 > Ściemniacze: zasady doboru Pod względem technicznym ściemniacze zaleŝą od typu źródeł światła lub obciąŝenia 3/3 Lampy fluorescencyjne Alternatywa ściemniacz + Bramka KNX/DALI w trybie stand-alone Magistrala DALI Ściemniacz 100% 10% Wyjście 1-10 Vdc Ściemniane lampy fluorescencyjne 16

17 > Ściemniacze parametry doboru Parametry Parametry techniczne Typ lampy (Ŝarowa, halogenowa 230 V AC, halogenowa niskonapięciowa, świetlówka fluorescencyjna) Moc (w watach = liczba lamp) Dostępność lub brak przewodu neutralnego (w przypadkach renowacji) Kombinacja z innymi funkcjami (sterowanie Ŝaluzji, ogrzewania, etc.) Parametry UŜytkownika Ściemniacz przyciskowy, obrotowy, zdalny Wzornictwo i kolorystyka MoŜliwość zmiany oświetlenia z kilku miejsc (zaleŝnie od projektu pomieszczenia) 17

18 > Ściemniacze - technologie Oferta technologiczna ściemniaczy Schneider Electric Dostarczamy ściemniacze dostosowane do obciąŝeń R, L, C oraz do świetlówek fluorescencyjnych 1-10 V DC Oferujemy rozwiązania oparte na: Ściemniaczach autonomicznych MontaŜ w okablowanej ścianie Małe budynki mieszkalne Podczerwień Częstotl. radiowa Budynki Sterownikach IHC (inteligentny budynek) Sterowaniu magistralnym: KNX, LON IHC Ściemniacz na szynie DIN KNX, LON 18

19 > Ściemniacze montowane w okablowanych ścianach Ściemniacze montowane w ścianach Zasada: Produkt załącza funkcję ściemniania Kilka rodzajów sterowania: Ściemniacze obrotowe Do wszelkich obciąŝeń oświetleniowych i silników (wentylatory etc.) Skokowy opór przy obracaniu Funkcja pamięci L- 230Vac N- 230Vac Ś ciemniacz Light Ściemniacze obrotowe Comfort Funkcje dodatkowe (funkcja oszczędzania energii = 80% mocy max., wskaźnik połoŝenia pokrętła, etc.) Ściemniacze dotykowe Z funkcją pamięci lub bez (*z wyjątkiem świetlówek kompaktowych) 19

20 > Ś ciemniacze z okablowaniem Ściemniacze montowane w ścianach Ściemniają oświetlenie z róŝnych miejsc (drzwi, wejścia, schody, etc.) 1 Zasadnicze rozwiązanie - Regulacja poziomu oświetlenia z róŝnych miejsc Wszystkie przyciski mogą ściemniać oświetlenie!!! L- 230Vac Sściemniacz nadrzędny Sufit salonu Alternatywa - obrotowy z 3 pamięciami N- 230Vac Przyciski PB1 Wejście kuchenne PB2 Przesuwne okno szklane PB3 Brama garzaŝu etc. MTN Iwejście do hallu RENOVATION 20

21 > Elementy ściemniaczy MERTEN International Jak zamawiać ściemniacze obrotowe I dotykowe? Trzy części! Mechanizm Płytka funkcjonalna Ramka dekor. (Insert) Ściemniacz kompletny + + = I.E MTN MTN MTN dla obciąŝenia R - Standard ow płytka funkcjonalna, - dla obciąŝenia L - Płytka funkcjonalna Comfort - dla obciąŝenia C - Standardowa osłona czujnika - Ściemniacz nadrzędny - Osłona czujnika zdalnego - z/bez pamięci - Moc 400W- 600W-1000W - wielkość - kolor - pojedyńcza, podw., etc. 21

22 > Ściemniacze Nasza oferta Universalny ściemniacz obrotowy Comfort Segmenty wskazujące poziom oświetlenia 2 segmenty zawsze włączone aby UŜytkownicy mogli znaleźć w ciemności drogę 1-szy przycisk pamięci (WŁ/WYŁ + pamięć poziomu oświelenia) 2-gi przycisk pamięci (WŁ/WYŁ + zachowanie poziomu jasności Włą łącznik ośw. wskaźnika Włączenie lub wyłączenie obwodowego wskaźnika świetlnego Wł./wył. Przez naciśnięcie + ściemniacz obrotowy Włą łącznik funkcji oszczędn. energii. 80% Włączenie po naciśnięciu przez >5s przy włączonym oświetleniu. 22

23 > Ściemniacze Sterowanie zdalne podczerwienią (IR) Urządzenia pracujące w podczerwieni Zasada: Nadajnik podczerwieni (IR) jest skojarzony z jednym (lub kilkoma) odbiornikami L R Dla wszystkich typów oświetlenia (obciąŝenia) Jeden lub więcej odbiorników w ścianach Jeden nadajnik (zdalny) E N Główne zalety: Sterowanie oświetleniem bez poruszania się (z kanapy, fotela, etc.) Więcej informacji? Centrum szkoleniowe ISC - Patrz: Merten International Dział ściemniaczy 23

24 > Ściemniacze Sterowanie zdalne (IR) Przykładowe skojarzenie sterowanie oświetlenia i Ŝaluzji tym samym panelem!! śaluzja 1 (Salon TV) MTN MTN MTN Oświetlenie zewnętrzne Kanał 1 ZespółŜaluzji 2 (Salon) Kanał 3 Kanał 4 Kanał 5 Kanał 6 Salon lampa 1 (kanapa) Salon lampa 2 (stół ) Living room light 3 (lights on outlets) Kanał 2 MTN Kanał 7 Oświetlenie kuchni Kanału 3 moŝna uŝywać kilkakrotnie, jeŝeli Kanały odbiorniki 9 I 10: nie znajdują się w tym samym pomieszczeniu Góra & Dół 24

25 > Ściemniacze Ściemniacze z okablowaniem Ściemniacze umieszczane są w rozdzielnicy na szynie DIN Zasada: Poprzez przycisk(i) informacja jest przekazywana do modułu sterującego oświetleniem. Dla wszystkich typów lamp oprócz świetlówek kompaktowych) Główne zalety: Moduły w rozdzielnicach mają zazwyczaj większe moce od montowanych w ścianach MoŜliwość równoległego sterowania z kilku paneli Wygoda modyfikacji I konserwacji dzięki umieszczeniu w rozdzielnicy Więcej informacji? - Patrz: Merten International dział ściemniaczy L N 25

26 > Ściemniacze Sterowanie radiowe System sterowania radiowego Zasada: Skojarzenie nadajnika z jednym (lub wieloma) odbiornikami KaŜdy odbiornik moŝe byc sterowany przez kilka nadajników KaŜdy nadajnik moŝe sterować kilkoma odbiornikami Dla wszystkich typów obciąŝeń Jeden lub więcej odbiorników w ścianach Głóne zalety: Sterowanie oświetleniem poprzez ściany Sterowanie kilku obwodów oświetlenia Sterowanie scen lub scenariuszy Szeroki wybór odbiorników (ruchome gniazdko wtyczkowe, odbiornik sufitowy, odbiornik podtynkowy) 26 E R Więcej informacji? - Patrz Unica RF - Patrz Connect RF na TSG - Zrozumieć Unica RF (in-class) - Zrozumieć Connect (in-class)

27 > Ściemniacze Sterowanie inteligentny budynek Zasada systemu: Centralna jednostka programowalna znajduje się w rozdzielnicy RóŜne łączniki przyciskowe i odbiorniki łączą się jednostką centralną Funkcje ściemniania realizuje się przy uŝyciu w programowaniu bloków funkcyjnych Dla wszystkich typów obciąŝeń (z wyjątkiem świetlówek kompaktowych) Dla rynku mieszkaniowego lub małych biur Główne zalety: Elastyczność programowania MoŜliwość sterowania wieloma punktami oświetlenia i innymi funkcjami takimi jak Ŝaluzje, ogrzewanie, etc. Więcej informacji? - Patrz IHC na TSG - Zrozumieć IHC (In-class) 27

28 > Ściemniacze Magistrale KNX lub LON Zasada systemu Wspólne połączenie inteligentnych komponentów (przyciski, panele dotykowe, moduły wyjściowe, etc.) Do tworzenia funkcji ściemniania uŝywany jest program narzędziowy Dla wszystkich typów obciąŝeń (z wyj.świetl. kompakt.) Dla budynków średnich i duŝych (i luksusowych mieszkalnych) Główne zalety: Elastyczność programowania MoŜliwość sterowania wieloma punktami oświetlenia i innymi funkcjami takimi jak Ŝaluzje, ogrzewanie, etc. Więcej informacji? - Patrz nasze szkolenie KNX - Patrz nasze szkolenie Lon 28

29 > Budynki - Świetlówki -Rodzaje sterowania Podłączenie do Państwa systemu KNX przez naszą bramkę DALI L N Magistrala DALI Przyciski Świetlówki o regulowanej jasnośći KNX Bus Więcej informacji o magistralach? - Patrz nasze szkolenia KNX i LON Więcej informacji o DALI? - Patrz szkolenie Podstawy oświetlenia 29

30 > Budynki - Świetlówki -Rodzaje sterowania Połączenie z naszą bramką LON DALI Zasila nie DAL I Bramka LON DALI 3 2 DALI Zasilacz DALI Inna opcja Slave-y DALI Max. 64 jedn. Sterownik DALI LON DALI max. 300m Więcej informacji o magistralach? - Patrz nasze szkolenia KNX i LON Więcej informacji o DALI? - Patrz Szkolenie: Podstawy oświetlenia 30

31 > Intranet Centrum szkoleniowe ISC Poprzez Swebi - Wybierz "Operating Divisions - Wybierz "Europe - Wybierz "Installation Systems & Control 31

32 > Intranet Centrum szkoleniowe ISC Następnie wybierz interesujące Cię menu 32

33 > Intranet Skąd wziąć więcej informacji? W lewej kolumnie masz kilka moŝliwości : Communication tools Catalogue Training 33

34 Centrum szkoleniowe ISC Dzi kuj! Make the most of your energy
