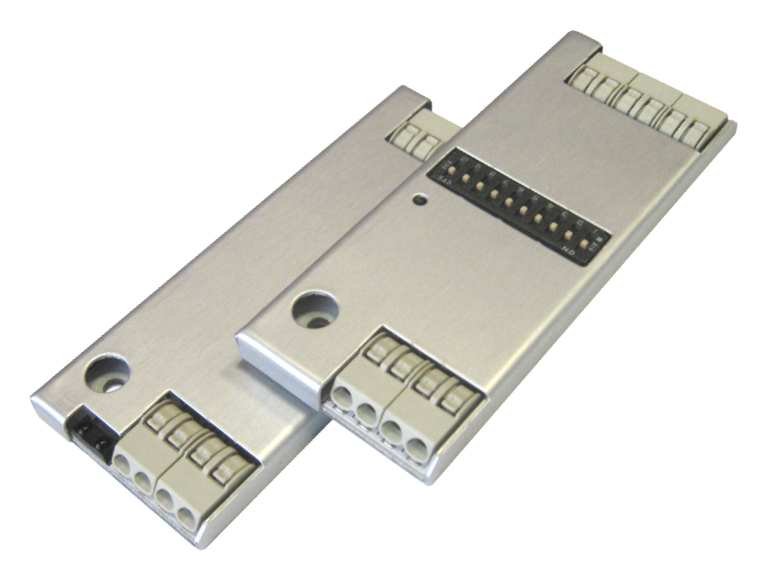

1 Xelee Mini IR / DMX512 Sterowniki LED do modułów napięciowych Xelee Mini IR to trzykanałowy sterownik przystosowany do pracy z napięciowymi modułami LED, takimi jak popularne taśmy LED. Wbudowany układ logiki pozwala na generowanie pokazów świetlnych, oraz odpowiadającego im sygnału sterującego XELEE_DMX dla sterowników Xelee Mini DMX512. Sterownik może pracować w trybach RGB+W lub Mono. Zintegrowany czujnik IR pozwala na sterowanie za pomocą estetycznego i intuicyjnego pilota. Xelee Mini DMX512 umożliwia niezależne ściemnianie wyjść za pomocą sygnału w standardzie DMX512 lub XELEE_DMX. W wypadku oświetlenia barwnego umożliwia to uzyskanie milionów nasyconych lub pastelowych barw. Wysoka precyzja sterowania każdym z wyjść sprawia, że przejścia między barwami są niezwykle płynne a pokazy świetlne nabierają niespotykanej dynamiki. Najważniejsze cechy sterowników Xelee Mini: - tryb pracy MONO/RGB, - sterownie za pomocą pilota i przycisku lub sygnału DMX512, - możliwość zasilania modułów 12V lub 24V, - wysoka częstotliwość odświeżania wyjść, - możliwość modyfikacji oprogramowania na zamówienie, - kompaktowe wymiary. PODSTAWOWE PARAMETRY Parametr Symbol minimalna typowa maksymalna Jednostka Dodatkowe informacje Napięcie zasilania USUP V (DC) Maksymalny sumaryczny prąd wszystkich kanałów I SUP MAX (15*) A Maksymalny prąd pojedynczego kanału IOUT MAX A * produkt na zamówienie w wersji z polami lutowniczymi dla przewodów Maksymalna sumaryczne obciążenie wyjść PSUP MAX (360*) W Częstotliwość odświeżania wyjść fout Hz Temperatura otoczenia TA C Maksymalna temperatura obudowy TC C WYMIARY KODY ZAMÓWIEŃ M X XX Xelee Mini Przykłady: MD11, MI11 Typ sterowania: I pilot IR D sygnał DMX512 Wersja oprogramowania: 11 v1.1 aktualna

2 SCHEMAT PODŁĄCZENIA Rys.1. Pod kontrolą Xelee Mini IR, sterowniki Xelee Mini DMX512 pracują w trybie pokazów własnych sterownika - synchronicznie, niezależnie od ustawień adresów DMX512. Rys.2. Pod kontrolą niezależnego kontrolera DMX512 (np. Xelee Master), sterowniki Xelee Mini DMX512 mogą pracować niezależnie na oddzielnych adresach.

3 WBUDOWANE POKAZY ŚWIETLNE Sterownik Xelee Mini IR generuje pokazy świetlne, podawane na wyjścia LED oraz wysyłane przez wyjście DMX urządzenia za pomocą protokołu XELEE_DMX. Wyświetlanie pokazów może być kontrolowane przy użyciu pilota lub przycisku zewnętrznego podłączonego do urządzenia. Sterownik Xelee Mini DMX512, w przypadku braku wejściowego sygnału DMX, generuje pokazy świetlne, kontrolowane za pomocą przycisku zewnętrznego. Poniżej przedstawiono pokazy wyświetlane w trybie pracy RGB+W. W obu pokazach jednocześnie z sygnałami dla kanałów RGB generowany jest statyczny sygnał dla kanału białego, odbierany przez urządzenia Xelee z ustawionym trybem pracy MONO. Regulację jasności kanału białego umożliwia pilot IR. Pokaz 1 Płynne przejścia barw nasyconych: czas pełnego przejścia regulowany w zakresie 2 sek min., domyślnie 2 minuty. Pokaz 2 Płynne przejścia barw pastelowych: czas pełnego przejścia regulowany w zakresie 2 sek min., domyślnie 2 minuty. W trybie pracy MONO, przeznaczonym do oświetlenia jednobarwnego, urządzenia umożliwiają ściemnianie wszystkich wyjść synchronicznie. STEROWANIE ZA POMOCĄ PILOTA IR XELEE MINI IR Pilot umożliwia włączanie i wyłączanie oświetlenia bez odłączania od zasilania oraz zmianę wyświetlanego pokazu i jego parametrów. Piloty i sterowniki Xelee mogą pracować na jednym z dwóch kanałów IR, co pozwala na używanie dwóch zestawów IR w jednym środowisku. Opis przycisków: 1) Centralny 2) Lewo 3) Prawo 4) Góra 5) Dół 6) Menu 7) Start/stop Tryb RGB+W Przycisk Podczas pokazu Podczas pauzy Czynność Start/stop Przytrzymanie Start/stop Zatrzymanie pokazu Uruchomienie pokazu Naciśnięcie Lewo Zmniejszenie szybkości Poprzednia barwa Naciśnięcie/przytrzymanie Prawo Zwiększenie szybkości Następna barwa Naciśnięcie/przytrzymanie Centralny Przejście do regulacji kanałów RGB / kanału W* Przejście do regulacji kanałów RGB / kanału W* Naciśnięcie Góra Zwiększenie jasności Zwiększenie jasności Naciśnięcie/przytrzymanie Dół Zmniejszenie jasności Zmniejszenie jasności Naciśnięcie/przytrzymanie Menu Zmiana pokazu Zmiana pokazu Naciśnięcie Menu Zmiana trybu pracy urządzenia (RGB/MONO) Zmiana trybu pracy urządzenia (RGB/MONO) przytrzymanie 5 sek. Menu Przywrócenie ustawień fabrycznych oraz zmiana adresu IR urządzenia przywrócenie ustawień fabrycznych oraz zmiana adresu IR urządzenia przytrzymanie 15 sek. Menu + Centralny zmiana adresu IR Pilota zmiana adresu IR Pilota Przytrzymanie 10 sek. * w trybie regulacji kanału W działają tylko przyciski regulacji jasności, naciśnięcie dowolnego innego przycisku lub odczekanie 10 sekund powoduje przejście do trybu regulacji RGB.

4 Tryb MONO Przycisk Akcja Czynność Start/stop Przytrzymanie Góra Zwiększenie jasności Naciśnięcie/przytrzymanie Dół Zmniejszenie jasności Naciśnięcie/przytrzymanie Menu Ustawienie 100% jasności Naciśnięcie Menu Zmiana trybu pracy urządzenia (RGB/MONO) przytrzymanie 5 sek. Menu Przywrócenie ustawień fabrycznych oraz zmiana adresu IR urządzenia przytrzymanie 15 sek. Menu + Centralny zmiana adresu IR Pilota Przytrzymanie 10 sek. STEROWANIE ZA POMOCĄ PRZYCISKU XELEE MINI IR/DMX512 Sterowanie pojedynczym przyciskiem monostabilnym umożliwia włączanie i wyłączanie oświetlenia bez odłączania od zasilania, zatrzymanie i uruchomienie pokazu, oraz zmianę pokazu świetlnego. Tryb RGB+W Przycisk Podczas pokazu Podczas pauzy Czynność Przycisk zewnętrzny Naciśnięcie Przycisk zewnętrzny Zatrzymanie pokazu Zmiana barwy statycznej Przytrzymanie Przycisk zewnętrzny - Uruchomienie pokazu dynamicznego Przytrzymanie na czas przejścia przez pełny cykl barw Przycisk zewnętrzny Zmiana pokazu nasycone/pastele Przytrzymanie podczas włączania Przycisk zewnętrzny Wyłączenie generacji pokazów (tylko dla Xelee Mini DMX512) Zwarcie podczas włączania zasilania (zwora zamontowana na stałe) Tryb MONO Przycisk Akcja Czynność Przycisk zewnętrzny Naciśnięcie Przycisk zewnętrzny Zmiana jasności wszystkich kannałów Przytrzymanie USTAWIENIA ADRESÓW DLA URZĄDZEŃ XELEE MINI DMX512 Adres bazowy urządzenia jest ustalany za pomocą przełączników typu DIP-Switch według poniższego rysunku (wagi przełączników są sumowane, przełącznik ustawiony w pozycji wyłączonej ma wagę 0 ). Ustawienie adresu 0 jest tożsame z adresem 1: Adres bazowy jest adresem pierwszego kanału urządzenia, kolejne kanały przyjmują następne adresy. Dodatkowa funkcja określa tryb pracy sterownika: pozycja ON - tryb MONO, OFF tryb RGB. Zmiana ustawień przełączników jest uwzględniana po fizycznym restarcie urządzenia odłączenie i ponowne włączenie zasialnia.

5 DIODA DIAGNOSTYCZNA XELEE MINI DMX512 Urządzenia Xelee Mini DMX512 posiadają diodę diagnostyczną LED, zlokalizowaną pod otworem w centralnej części pokrywy obudowy. Poniżej opisano zachowanie diody w zależności od stanu urządzenia. XELEE MINI DMX512 Akcja Brak zasilania Generacja pokazu Odbiór poprawnego sygnału DMX Urządzenie włączone, z wyłączoną opcją generacji pokazu Dioda Nie świeci Miga z prędkością odwrotnie proporcjonalną do prędkości pokazu Miga ze stałą częstotliwością Świeci
