Ściemniacz LED 2.4G RF 12V, 24V 16A + pilot dotykowy

Transkrypt

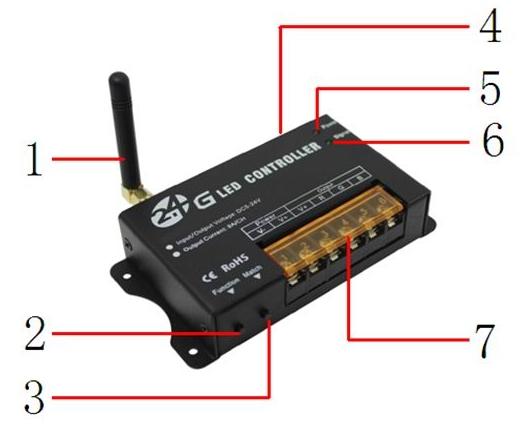

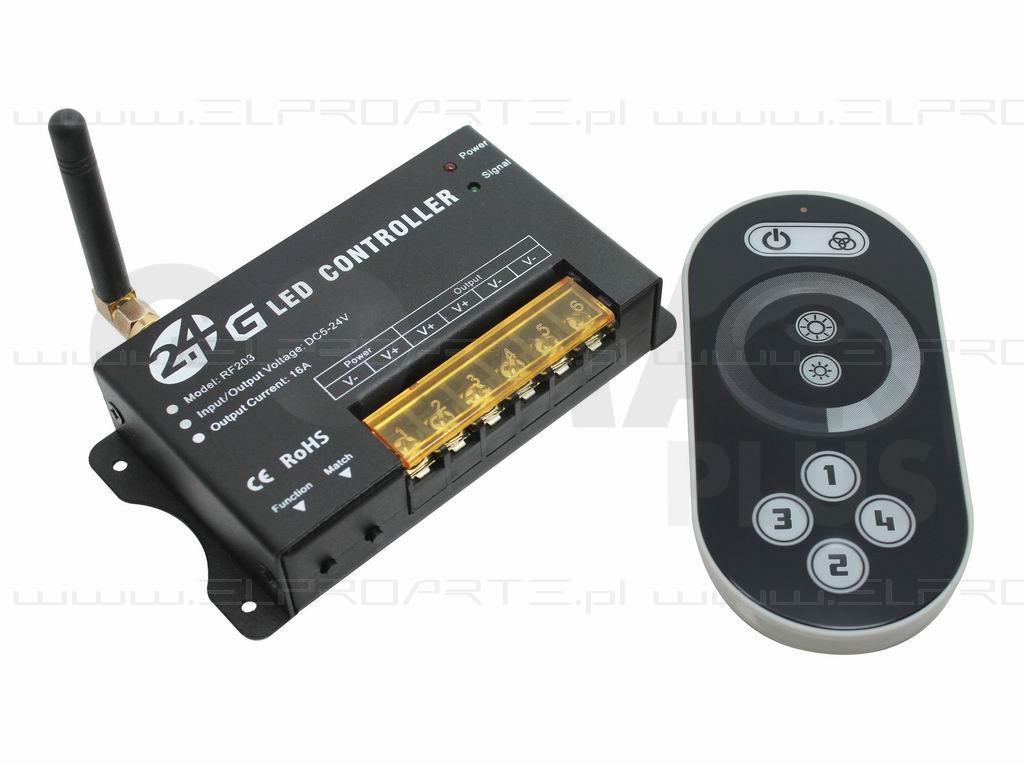

1 Ściemniacz LED 2.4G RF 12V, 24V 16A + pilot dotykowy Wymiary: Rodzaj pilota / komunikacji: Wymiary pilota: Moc: 120 x 62 x 24 mm dotykowy, radiowy RF 115 x 55 x 20 mm 192W ~ 384W Podstawowe informacje 2.4G KONTROLER LED (ŚCIEMNIACZ) STEROWNY RADIOWO PILOTEM DOTYKOWYM. PILOT DOTYKOWY W TECHNOLOGII POJEMNOŚCIOWEJ POZWALA NA ŁATWE I PRECYZYJNE STEROWANIE OŚWIETLENIEM OPARTYM O TECHNOLOGIĘ LED. KAŻDE URZĄDZENIE POSIADA UNIKALNY ADRES SPRZĘTOWY DZIĘKI CZEMU UNIKNIĘTO POTENCJALNEGO KONFLIKTU POMIĘDZY KILKOMA URZĄDZENIAMI W BEZPOŚREDNIM SĄSIEDZTWIE. MOŻLIWE JEST STEROWANIE 4 SEKCJAMI KONTROLERÓW JEDNOCZEŚNIE LUB KAŻDĄ SEKCJĄ OSOBNO JEDNYM PILOTEM. DZIĘKI TAKIEMU ROZWIĄZANIU ŁATWO DOSTOSUJESZ JASNOŚĆ LUB URUCHOMISZ PROGRAM DYNAMICZNY NA JEDNYM LUB KILKU ZE SPAROWANYCH Z PILOTEM KONTROLERÓW. DO DYSPOZYCJI UŻYTKOWNIKA POZOSTAJĄ PROGRAMY PREZENTUJĄCE SKOKOWE, PŁYNNE LUB STROBOSKOPOWE ZMIANY OŚWIETLENIA. INSTRUKCJA OBSŁUGI KONTROLERA 1. ANTENA: 2.4G ANTENA SYGNAŁU ZDALNEGO STEROWANIA 2. FUNCTION: WŁĄCZ/WYŁĄCZ ORAZ PRZYCISK FUNKCYJNY, DŁUGIE PRZYCIŚNIĘCIE PRZYCISKU POWODUJE WŁĄCZENIE/WYŁĄCZENIE KONTROLERA, KRÓTKIE NACIŚNIĘCIE PRZYCISKU POWODUJE PRZEŁĄCZENIE FUNKCJI 3. MATCH: PRZYCISK DOPASOWANIA KODU, PATRZ PUNKT 4 ; KASOWANIE KODU MOŻLIWOŚĆ WYMAZANIA Z PAMIĘCI KODU AKTUALNIE UŻYWANEGO PILOTA ( SPOSÓB KASOWANIA KODU: ODŁĄCZ ZASILANIE OD KONTROLERA, PRZYCIŚNIJ I TRZYMAJ PRZYCISK MATCH, PODŁĄCZ ZASILANIE, SPRAWDŹ REAKCJĘ NA PILOTA, JEŚLI STROWANIE PRZY POMOCY PILOTA JEST NIEMOŻLIWE KASOWANIE PAMIĘCI KODU PILOTA PRZEBIEGŁO POMYŚLNIE, JEŚLI

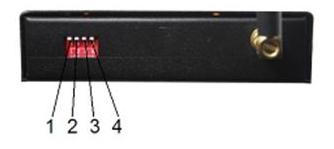

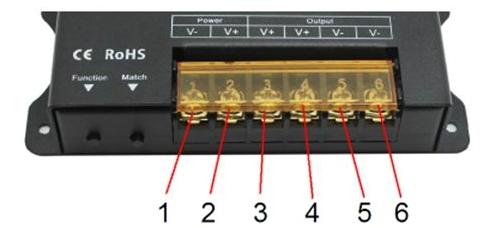

2 OPERACJA SIĘ NIE POWIODŁA NALEŻY POWTÓRZYĆ PROCEDURĘ) 4. DIP SWITCH: PRZEŁĄCZNIKI SŁUŻĄ DO USTAWIANIA GRUP ADRESOWYCH KODÓW KONTROLERÓW. 5. POWER: KONTROLKA ZASILANIA, ŚWIECI SIĘ GDY PODŁĄCZONE JEST ZASILANIE; 6. SIGNAL: KONTROLKA TRANSMISJI RADIOWEJ, MIGA GDY ODBIERANY JEST POPRAWNY SYGNAŁ STEROWANIA RADIOWEGO Z PILOTA 7. TERMINALE WEJŚCIA/WYJŚCIA: TERMINALE PODŁĄCZENIA ZASILANIA ORAZ OBCIĄŻENIA, ZOBACZ RYSUNEK 4 ORAZ TABELĘ 1,ABY SPRAWDZIĆ SZCZEGÓŁY. Nr Opis Typ Szczegóły 1 V- WEJŚCIE Terminal zasilania ujemnie (-) 2 V+ WEJŚCIE Terminal zasilania dodatni (+) 3 V+ WYJŚCIE Wyjście anoda (+) 4 V+ WYJŚCIE Wyjście anoda (+) 5 V- WYJŚCIE Wyjście katoda (-) 6 V- WYJŚCIE Wyjście katoda (-) PILOT STEROWANIA RADIOWEGO:

3 1. WŁ/WYŁ. 2. STEROWANIE SEKCYJNE 3. JASNOŚĆ+ 4. JASNOŚĆ- 5. SEKCJA 1 6. SEKCJA 2 7. SEKCJA 3 8. SEKCJA 4 9. RING REGULACJI JASNOŚCI DOPASOWANIE KODOWANIA PILOTA DO KONTROLERA KONTROLER MOŻE BYĆ STEROWANY PRZY POMOCY DO 4 PILOTÓW, NALEŻY DOPASOWAĆ KODOWANIE PILOTA ORAZ KONTROLERA ABY DZIAŁAŁY POPRAWNIE. W CELU PAROWANIA PILOTA Z KONTROLEREM NALEŻY UŻYĆ PRZYCISKU MATCH ORAZ ZADAJNIKÓW KODU. ZA POMOCĄ ZADAJNIKA PRZEŁĄCZANEGO USTALAMY SEKCJE W KTÓREJ PRACUJE KONTROLER (1,2,3 LUB 4) NASTĘPNIE NACISKAMY PRZYCISK MATCH ORAZ ON/OFF NA PILOCIE. WŁAŚCIWE SPAROWANIE PILOTA Z KONTROLEREM JEST SYGNALIZOWANE MIGANIEM KONTROLKI SIGNAL. PODOBNIE POSTĘPUJEMY W PRZYPADKU PAROWANIA KONTROLERÓW PRACUJĄCYCH W POZOSTAŁYCH TRZECH SEKCJACH. OPIS PRZYCISKÓW PILOTA PILOT POSIADA 64 PUNKTY DOTYKOWE. FUNKCJONALNOŚCI OPISANE SĄ PONIŻEJ: ON/OFF : WŁĄCZ/ WYŁĄCZ KONTROLER STEROWANIE WSZYSTKIMI SEKCJAMI, STEROWANIE WSZYSTKIMI KONTROLERAMI SKONFIGUROWANYMI Z PILOTEM JEDNOCZEŚNIE PRZYCISK ROZJAŚNIANIA, KAŻDE PRZYCIŚNIECIE PRZYCISKU ZWIĘKSZA JASNOŚĆ O 1 Z 10 POZIOMÓW PRZYCISK PRZYCIEMNIENIA, KAŻDE PRZYCIŚNIĘCIE PRZYCISKU REDUKUJE JASNOŚĆ O 1 Z 10 POZIOMÓW SEKCJA 1: AKTYWACJA STEROWANIA WSZYSTKIMI KONTROLERAMI KTÓRYCH KOD JEST SPAROWANY Z PILOTEM ORAZ ADRES GRUPY ZADEKLAROWANY JAKO 1 SEKCJA 2: AKTYWACJA STEROWANIA WSZYSTKIMI KONTROLERAMI KTÓRYCH KOD JEST SPAROWANY Z PILOTEM ORAZ ADRES GRUPY ZADEKLAROWANY JAKO 2; SEKCJA 3: AKTYWACJA STEROWANIA WSZYSTKIMI KONTROLERAMI KTÓRYCH KOD JEST SPAROWANY Z PILOTEM ORAZ ADRES GRUPY ZADEKLAROWANY JAKO 3; SEKCJA 4: AKTYWACJA STEROWANIA WSZYSTKIMI KONTROLERAMI KTÓRYCH KOD JEST SPAROWANY Z PILOTEM ORAZ ADRES GRUPY ZADEKLAROWANY JAKO 4; DOTYKOWY RING REGULACJI JASNOŚCI; ZARZĄDZANIE ENERGIĄ W PRZYPADKU GDY PILOT POZOSTAJE BEZ UŻYCIA W CZASIE DŁUŻSZYM NIŻ 15-20S AUTOMATYCZNIE PRZECHODZI W TRYB UŚPIENIA W CELU OSZCZĘDNOŚCI BATERII. W TRYBIE UŚPIENIA NIE DZIAŁA RING KOLORU, NALEŻY WYBUDZIĆ PILOTA INNYM PRZYCISKIEM W CELU AKTYWACJI WSZYSTKICH FUNKCJONALNOŚCI. FUNKCJONALNOŚCI PRZYCISKU FUNCTION NA KONTROLERZE PRZYCISK FUNKCTION NA KONTROLERZE MOŻE BYĆ UŻYTY W DWOJAKI SPOSÓB: DŁUGIE PRZYCIŚNIĘCIE PRZYCISKU

4 POWODUJE WYŁĄCZENIE WYJŚCIA KONTROLERA, KRÓTKIE PRZYCISKANIE POWODUJE REKACJE KONTROLERA ZGODNIE Z PONIŻSZĄ TABELĄ: Nr Jasność Uwagi 1 100% 2 90% 3 80% 4 70% 5 60% Jasność jest regulowana 6 50% 7 40% 8 30% 9 20% 10 10% Parametry techniczne Wymiary: Rodzaj pilota / komunikacji: Rodzaj: Wymiary pilota: Napięcie: Moc: Prąd: Stopień ochrony: 120 x 62 x 24 mm dotykowy, radiowy RF 1 kanałowy 115 x 55 x 20 mm 12V ~ 24V DC 192W ~ 384W 16 A/m 20 IP Zastosowanie JAK WIDAĆ NA RYSUNKU, ZADAJNIK PRZEŁĄCZNY DIP UŻYWANY JEST DO USTALANIA SEKCJI W KTÓREJ PRACUJE DANY KONTROLER. DZIĘKI CAŁKOWICIE CYFROWEJ TRANSMISJI MIĘDZY PILOTEM A KONTROLEREM MOŻLIWY JEST PODZIAŁ KONTROLERÓW NA 4 NIEZALEŻNE SEKCJE, KAŻDA SEKCJA MOŻE BYĆ STEROWANA ODDZIELNIE Z JEDNEGO PILOTA, MOŻLIWE JEST RÓWNIEŻ STEROWANIE WSZYSTKIMI SEKCJAMI JEDNOCZEŚNIE. NA RYSUNKU UKAZANA JEST KONFIGURACJA 4 KONTROLERÓW PRACUJĄCYCH W CZTERECH RÓWŻNYCH SEKCJACH, STEROWANYCH JEDNYM PILOTEM. TAKĄ KONFIGURACJĘ OTRZYMAMY POSTĘPUJĄC WEDŁUG NASTĘPUJĄCYCH KOLEJNYCH KROKÓW: KROK 1: DOPASOWANIE KODOWANIA DO STEROWANIA KONTROLEREM KONIECZNE JEST DOPASOWANIE KODOWANIA TRANSMISJI MIĘDZY PILOTEM STERUJĄCYM A STEROWANYM KONTROLEREM. W PRZECIWNYM RAZIE STEROWANIE NIE BĘDZIE MOŻLIWE. INSTRUKCJA KODOWANIA PILTODA DO KONTROLERA W PUKCIE 1 (DOPASOWANIE KODOWANIA PILOTA DO KONTROLERA).

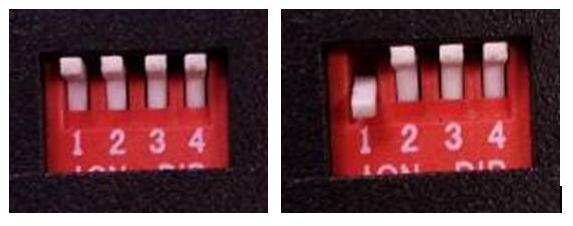

5 KROK 2: PRZYPORZĄDKOWANIE KONTROLERA DO SEKCJI KONTROLER NALEŻY PRZYPISAĆ DO JEDNEJ Z CZTERECH SEKCJI. PO PRZYPISANIU BĘDZIE ON REAGOWAŁ NA STEROWANIE ODPOWIEDNIO WYBRANEJ NA PILOCIE SEKCJI. NA ZADAJNIKU SEKCJI Z RYSUNKU 7 WYBIERAMY ODPOWIEDNIO1 LUB 2 LUB 3 LUB 4 CO ODPOWIADA NUMEROWI SEKCJI W KTÓREJ BĘDZIE PRACOWAŁ KONTROLER. JEŚLI PRZEŁĄCZONE ZOSTNIE JEDNOCZEŚNIE WIĘCEJ NIŻ JEDEN ZADAJNIK, KONTROLER PRZYJMIE NUMER SEKCJI NAJMNIEJSZY Z PRZEŁĄCZONYCH, NP.: PRZEŁĄCZENIE JEDNOCZEŚNIE ZADAJNIKA 1 ORAZ 2 SKUTKUJE PRZYPISANIEM KONTROLERA DO SEKCJI 1. KROK 3: STEROWANIE PILOTEM RADIOWYM STEROWANIE ODBYWA SIĘ ZGODNIE Z FUNKCJAMI PRZYPISANYMI DO PRZYCISKÓW DOTYKOWYCH UMIESZCZONYCH NA PILOCIE. ABY STEROWAĆ SEKCJĄ 1 NALEŻY NACISNĄĆ PRZYCISK 5 ITD. ABY STEROWAĆ WSZYSTKIMI SEKCJAMI JEDNOCZEŚNIE NALEŻY PRZYCISNĄĆ NA PILOCIE PRZYCISK OPISANY NA PONIŻSZYM RYSUNKU JAKO 2.
