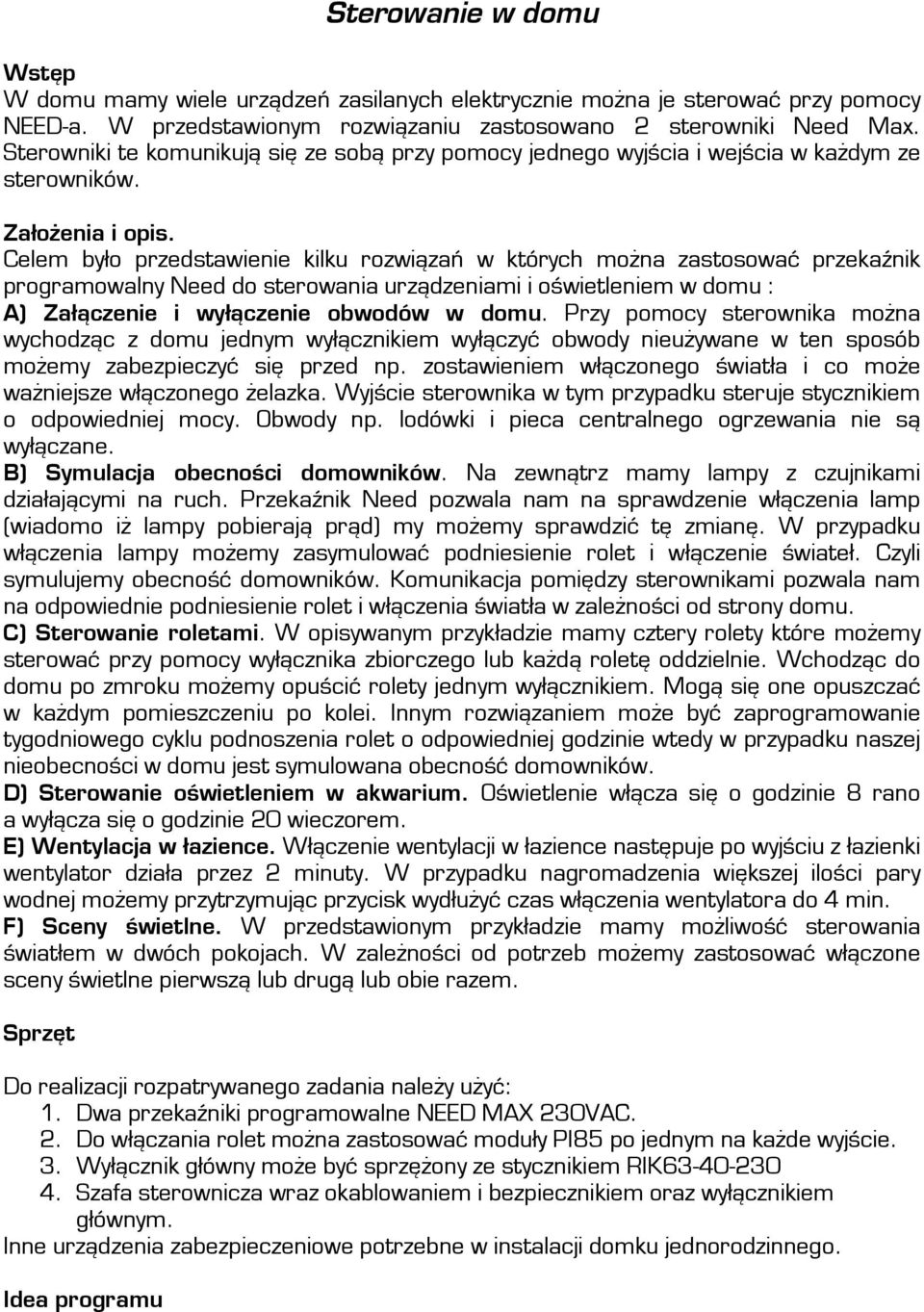

1 Sterowanie w domu Wstęp W domu mamy wiele urządzeń zasilanych elektrycznie można je sterować przy pomocy NEED-a. W przedstawionym rozwiązaniu zastosowano 2 sterowniki Need Max. Sterowniki te komunikują się ze sobą przy pomocy jednego wyjścia i wejścia w każdym ze sterowników. Założenia i opis. Celem było przedstawienie kilku rozwiązań w których można zastosować przekaźnik programowalny Need do sterowania urządzeniami i oświetleniem w domu : A) Załączenie i wyłączenie obwodów w domu. Przy pomocy sterownika można wychodząc z domu jednym wyłącznikiem wyłączyć obwody nieużywane w ten sposób możemy zabezpieczyć się przed np. zostawieniem włączonego światła i co może ważniejsze włączonego żelazka. Wyjście sterownika w tym przypadku steruje stycznikiem o odpowiedniej mocy. Obwody np. lodówki i pieca centralnego ogrzewania nie są wyłączane. B) Symulacja obecności domowników. Na zewnątrz mamy lampy z czujnikami działającymi na ruch. Przekaźnik Need pozwala nam na sprawdzenie włączenia lamp (wiadomo iż lampy pobierają prąd) my możemy sprawdzić tę zmianę. W przypadku włączenia lampy możemy zasymulować podniesienie rolet i włączenie świateł. Czyli symulujemy obecność domowników. Komunikacja pomiędzy sterownikami pozwala nam na odpowiednie podniesienie rolet i włączenia światła w zależności od strony domu. C) Sterowanie roletami. W opisywanym przykładzie mamy cztery rolety które możemy sterować przy pomocy wyłącznika zbiorczego lub każdą roletę oddzielnie. Wchodząc do domu po zmroku możemy opuścić rolety jednym wyłącznikiem. Mogą się one opuszczać w każdym pomieszczeniu po kolei. Innym rozwiązaniem może być zaprogramowanie tygodniowego cyklu podnoszenia rolet o odpowiedniej godzinie wtedy w przypadku naszej nieobecności w domu jest symulowana obecność domowników. D) Sterowanie oświetleniem w akwarium. Oświetlenie włącza się o godzinie 8 rano a wyłącza się o godzinie 20 wieczorem. E) Wentylacja w łazience. Włączenie wentylacji w łazience następuje po wyjściu z łazienki wentylator działa przez 2 minuty. W przypadku nagromadzenia większej ilości pary wodnej możemy przytrzymując przycisk wydłużyć czas włączenia wentylatora do 4 min. F) Sceny świetlne. W przedstawionym przykładzie mamy możliwość sterowania światłem w dwóch pokojach. W zależności od potrzeb możemy zastosować włączone sceny świetlne pierwszą lub drugą lub obie razem. Sprzęt Do realizacji rozpatrywanego zadania należy użyć: 1. Dwa przekaźniki programowalne NEED MAX 230VAC. 2. Do włączania rolet można zastosować moduły PI85 po jednym na każde wyjście. 3. Wyłącznik główny może być sprzężony ze stycznikiem RIK Szafa sterownicza wraz okablowaniem i bezpiecznikiem oraz wyłącznikiem głównym. Inne urządzenia zabezpieczeniowe potrzebne w instalacji domku jednorodzinnego. Idea programu

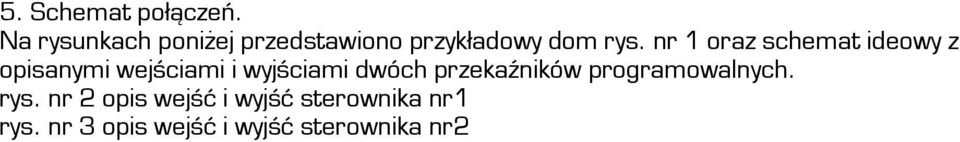

2 5. Schemat połączeń. Na rysunkach poniżej przedstawiono przykładowy dom rys. nr 1 oraz schemat ideowy z opisanymi wejściami i wyjściami dwóch przekaźników programowalnych. rys. nr 2 opis wejść i wyjść sterownika nr1 rys. nr 3 opis wejść i wyjść sterownika nr2

3 ruchu 1 roleta 1 roleta 2 pokój 1 scena świetlna 1 scena świetlna 2 pokój 2 ruchu 2 wyłącznik sterowanie rolet hol łazienka oświetlenie wentylacja ruchu 2 wyłącznik główny kuchnia pokój 3 scena śewietlna 1 scena świetlna 2 roleta 3 roleta 4 ruchu 3 rys. nr 1

4 0V 230V 230V0V 0V I1 I2 I3 I4 I5 I6 I7 I8 I9 I10 I11 I12 I13 I14 Zasilanie 230V AC I1 I2 I3 I4 I5 I6 I7 I8 I9 I10 I11 I12 I13 I14 I17 I18 MODE RUN/STOP I1 - podniesienie rolety nr 1 I2 - opuszczenie rolety nr 1 I3 - podniesienie rolety nr 2 I4 - opuszczenie rolety nr 2 I5 - sterowanie centralne roletami podnoszenie I6 - sterowanie centralne roletami opuszczenie I7 - wentylacja w łazience I8 - wyłacznik główny I9 - komunikacja ze sterownikiem nr 2 I10 - pokój nr 1, scena świetlna nr 1 I11 - pokój nr 1, scena świetlna nr 2 I12 - I13 - I14- - kontrola prądu lampa zewnętrzna 1 - kontrola prądu lampa zewnętrzna 2 230V AC INPUT 16xAC OUTPUT 8xRELAY/10A podniesienie rolety nr opuszczenie rolety nr podniesienie rolety nr opuszczenie rolety nr pokój nr 1, scena świetlna nr pokój nr 1, scena świetlna nr wentylacja w łazience 8 - komunikacja ze steronikiem nr 2 rys. nr 2

5 0V 230V 230V0V 0V I1 I2 I3 I4 I5 I6 I7 I8 I9 I10 I11 I12 I13 I14 Zasilanie 230V AC I1 I2 I3 I4 I5 I6 I7 I8 I9 I10 I11 I12 I13 I14 I17 I18 MODE RUN/STOP I1 - podniesienie rolety nr 3 I2 - opuszczenie rolety nr 3 I3 - podniesienie rolety nr 4 I4 - opuszczenie rolety nr 4 I5 - wyłączenie symulacji domowników I6 - wentylacja w łazience I7 - I8 - I9 - komunikacja ze sterownikiem nr 2 I10 - pokój nr 3, scena świetlna nr 1 I11 - pokój nr 3, scena świetlna nr 2 I12 - I13 - I kontrola prądu Lampa zewnętrzna 3 230V AC INPUT 16xAC OUTPUT 8xRELAY/10A podniesienie rolety nr opuszczenie rolety nr podniesienie rolety nr opuszczenie rolety nr pokój nr 3, scena świetlna nr pokój nr 3, scena świetlna nr wentylacja w łazience 8 - komunikacja ze steronikiem nr 1 rys. nr 3
