1 Łączniki Ŝaluzjowe - podstawy Centrum szkoleniowe ISC July 2009

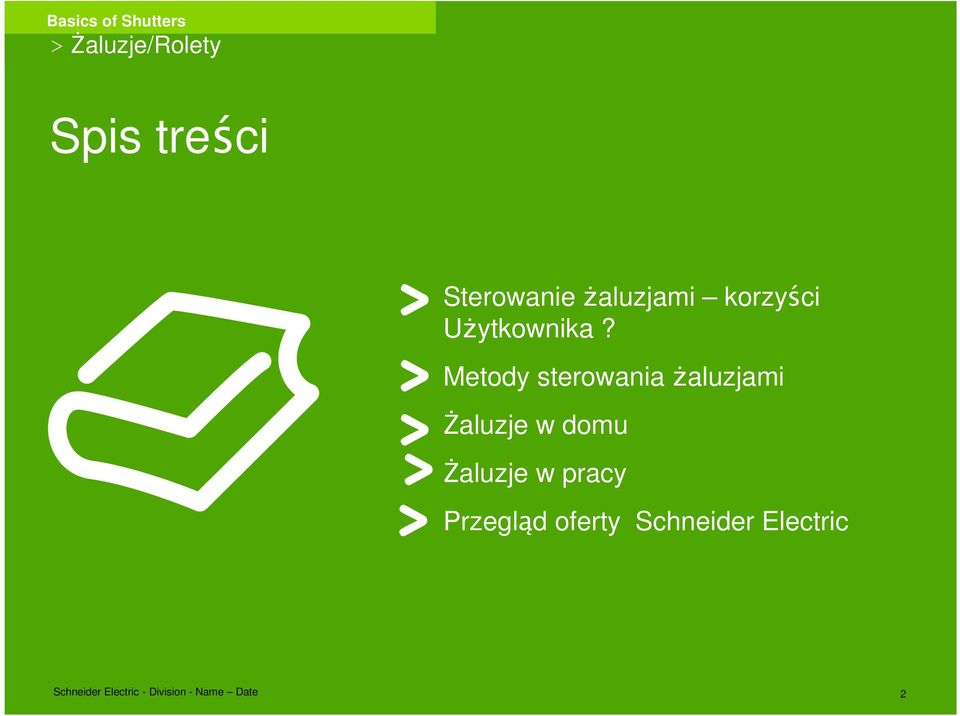

2 > śaluzje/rolety Spis treści Sterowanie Ŝaluzjami korzyści UŜytkownika? Metody sterowania Ŝaluzjami śaluzje w domu śaluzje w pracy Przegląd oferty Schneider Electric 2

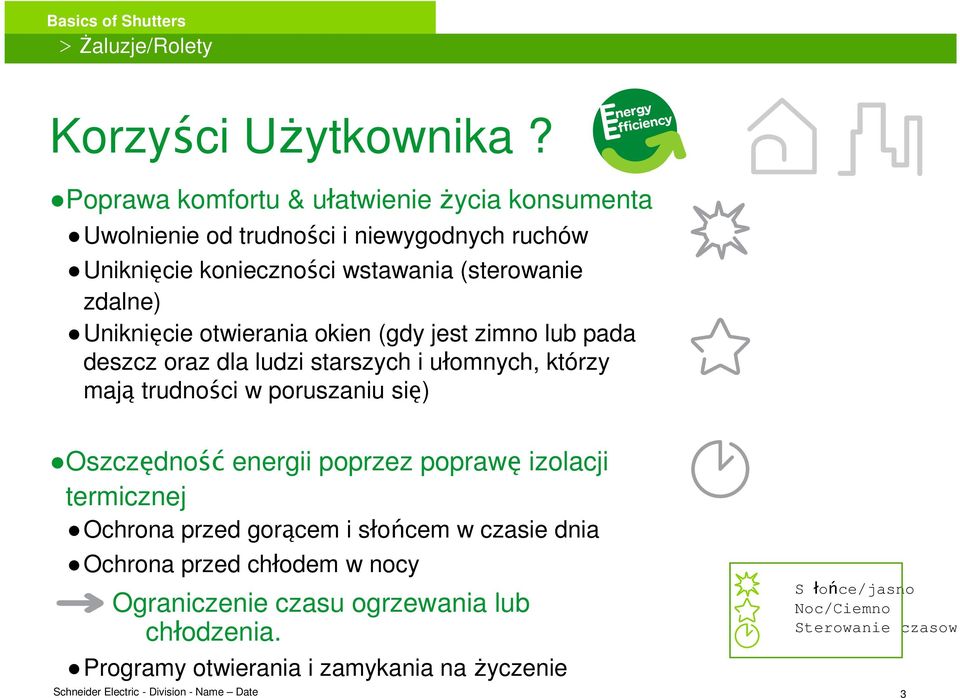

3 > śaluzje/rolety Korzyści UŜytkownika? Poprawa komfortu & ułatwienie Ŝycia konsumenta Uwolnienie od trudności i niewygodnych ruchów Uniknięcie konieczności wstawania (sterowanie zdalne) Uniknięcie otwierania okien (gdy jest zimno lub pada deszcz oraz dla ludzi starszych i ułomnych, którzy mają trudności w poruszaniu się) Oszczędność energii poprzez poprawę izolacji termicznej Ochrona przed gorącem i słońcem w czasie dnia Ochrona przed chłodem w nocy Ograniczenie czasu ogrzewania lub chłodzenia. Programy otwierania i zamykania na Ŝyczenie S łońce/jasno Noc/Ciemno Sterowanie czasowe 3

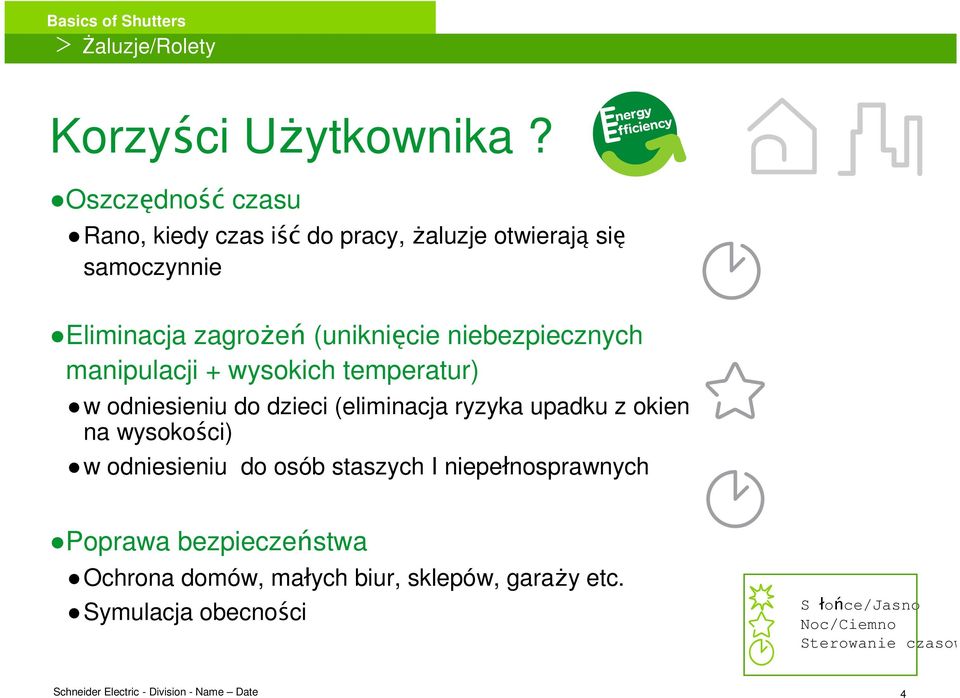

4 > śaluzje/rolety Korzyści UŜytkownika? Oszczędność czasu Rano, kiedy czas iść do pracy, Ŝaluzje otwierają się samoczynnie Eliminacja zagroŝeń (uniknięcie niebezpiecznych manipulacji + wysokich temperatur) w odniesieniu do dzieci (eliminacja ryzyka upadku z okien na wysokości) w odniesieniu do osób staszych I niepełnosprawnych Poprawa bezpieczeństwa Ochrona domów, małych biur, sklepów, garaŝy etc. Symulacja obecności S łońce/jasno Noc/Ciemno Sterowanie czasowe 4

5 > śaluzje/rolety Zastosowania Obiekty mieszkalne Rolety śaluzje Okna dachowe Zasłony do basenów Ekrany kina domowego Bramy I drzwi garaŝowe Oraz takŝe osłony przeciwsłoneczne i markizy 5

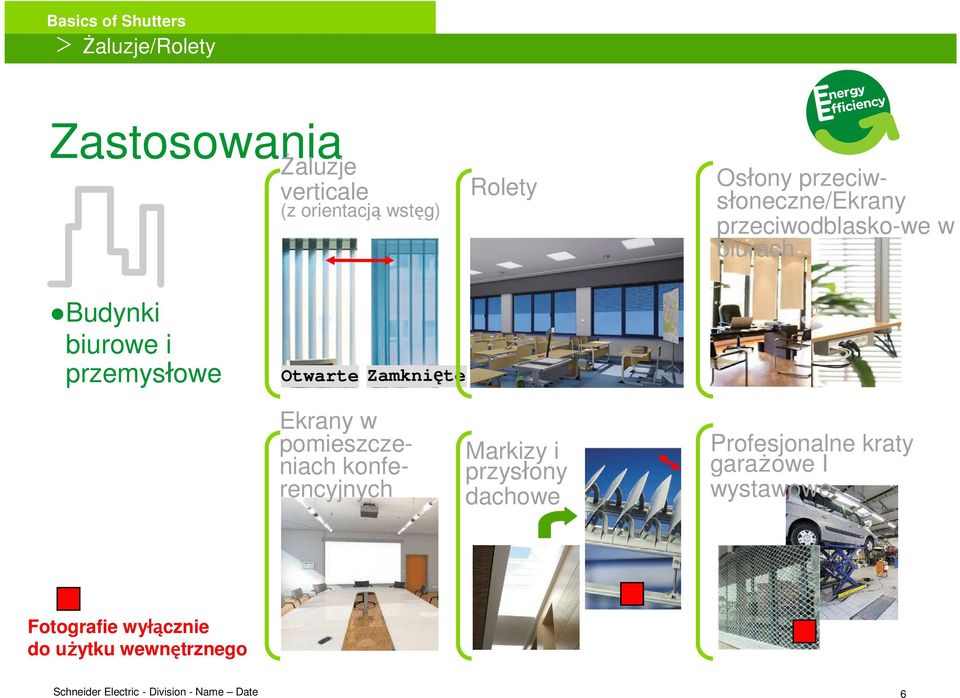

6 > śaluzje/rolety Zastosowania śaluzje verticale (z orientacją wstęg) Rolety Osłony przeciwsłoneczne/ekrany przeciwodblasko-we w biurach Budynki biurowe i przemysłowe Otwarte Zamknięte Ekrany w pomieszczeniach konferencyjnych Markizy i przysłony dachowe Profesjonalne kraty garaŝowe I wystawowe Fotografie wyłą łącznie do uŝytku wewnętrznego 6

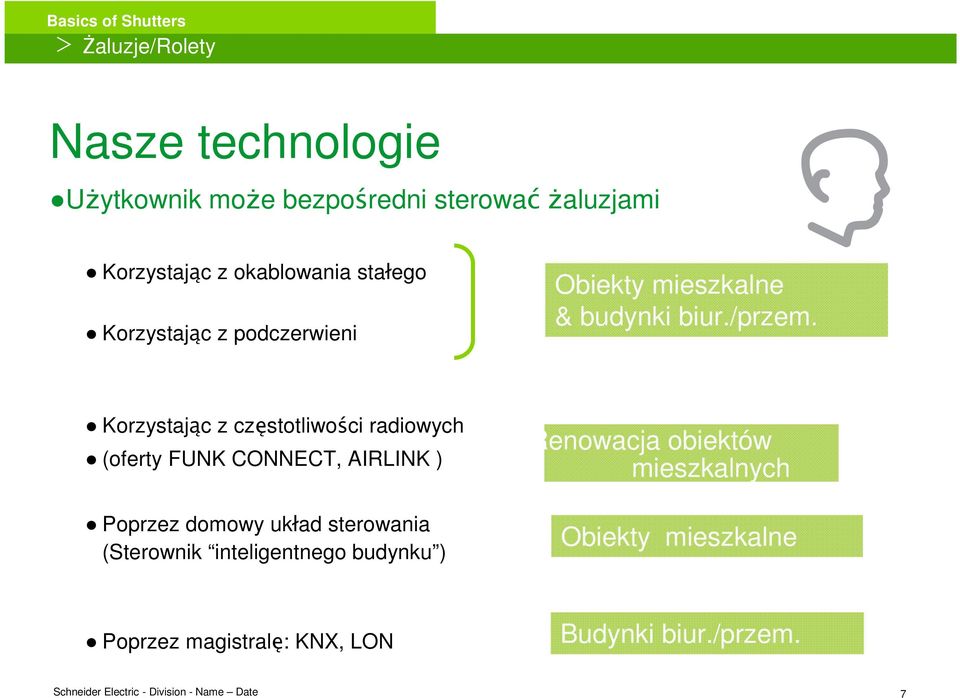

7 > śaluzje/rolety Nasze technologie UŜytkownik moŝe bezpośredni sterowaćŝaluzjami Korzystając z okablowania stałego Korzystając z podczerwieni Obiekty mieszkalne & budynki biur./przem. Korzystając z częstotliwości radiowych (oferty FUNK CONNECT, AIRLINK ) Poprzez domowy układ sterowania (Sterownik inteligentnego budynku ) Renowacja obiektów mieszkalnych Obiekty mieszkalne Poprzez magistralę: KNX, LON Budynki biur./przem. 7

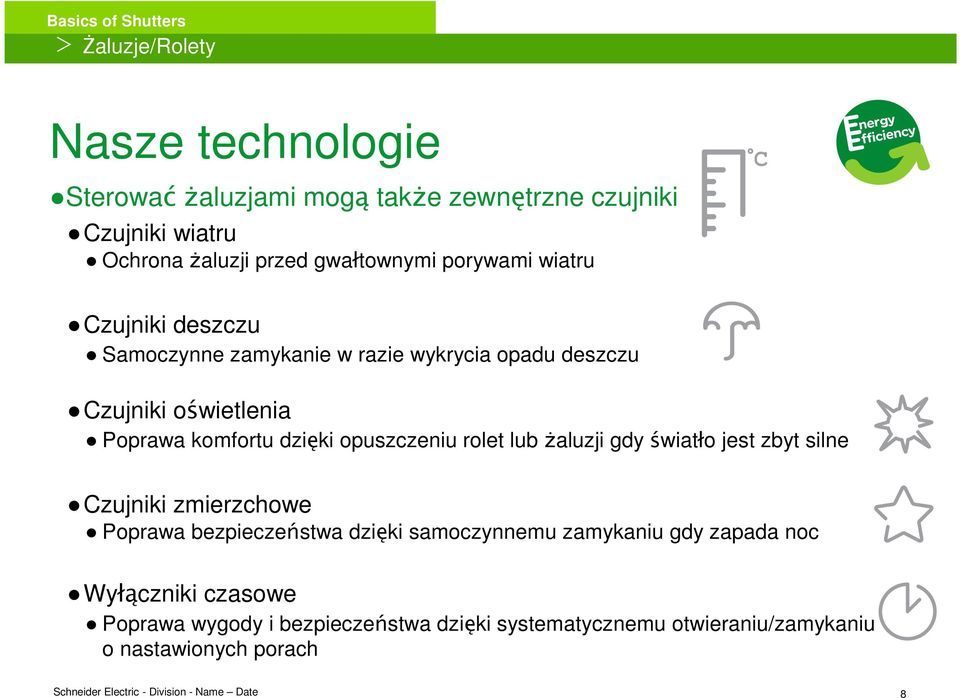

8 > śaluzje/rolety Nasze technologie Sterować Ŝaluzjami mogą takŝe zewnętrzne czujniki Czujniki wiatru Ochrona Ŝaluzji przed gwałtownymi porywami wiatru C Czujniki deszczu Samoczynne zamykanie w razie wykrycia opadu deszczu Czujniki oświetlenia Poprawa komfortu dzięki opuszczeniu rolet lub Ŝaluzji gdy światło jest zbyt silne Czujniki zmierzchowe Poprawa bezpieczeństwa dzięki samoczynnemu zamykaniu gdy zapada noc Wyłączniki czasowe Poprawa wygody i bezpieczeństwa dzięki systematycznemu otwieraniu/zamykaniu o nastawionych porach 8

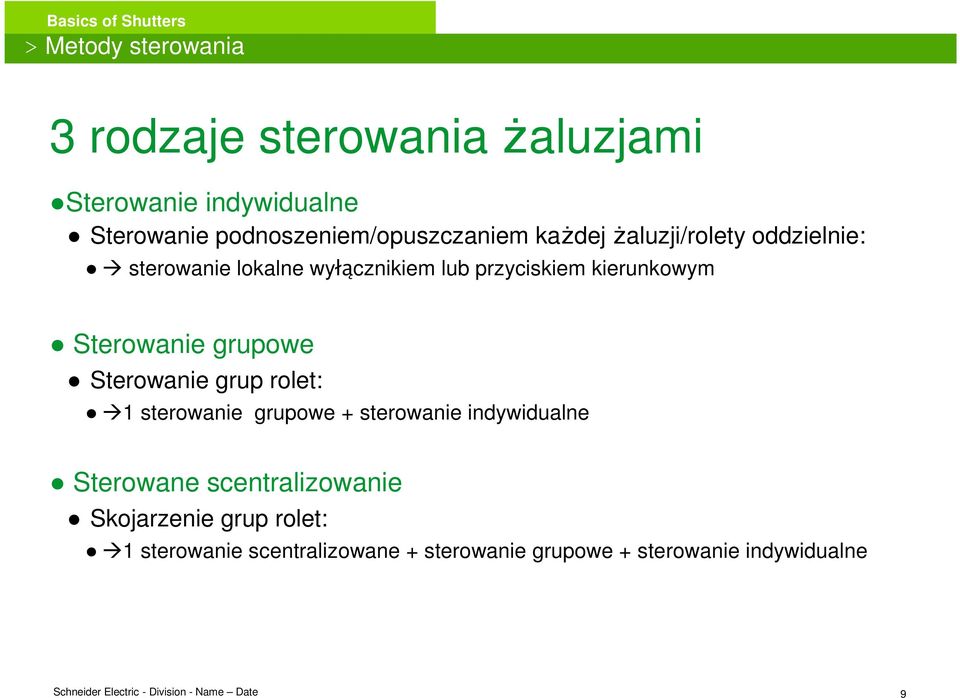

9 > Metody sterowania 3 rodzaje sterowania Ŝaluzjami Sterowanie indywidualne Sterowanie podnoszeniem/opuszczaniem kaŝdej Ŝaluzji/rolety oddzielnie: sterowanie lokalne wyłącznikiem lub przyciskiem kierunkowym Sterowanie grupowe Sterowanie grup rolet: 1 sterowanie grupowe + sterowanie indywidualne Sterowane scentralizowanie Skojarzenie grup rolet: 1 sterowanie scentralizowane + sterowanie grupowe + sterowanie indywidualne 9

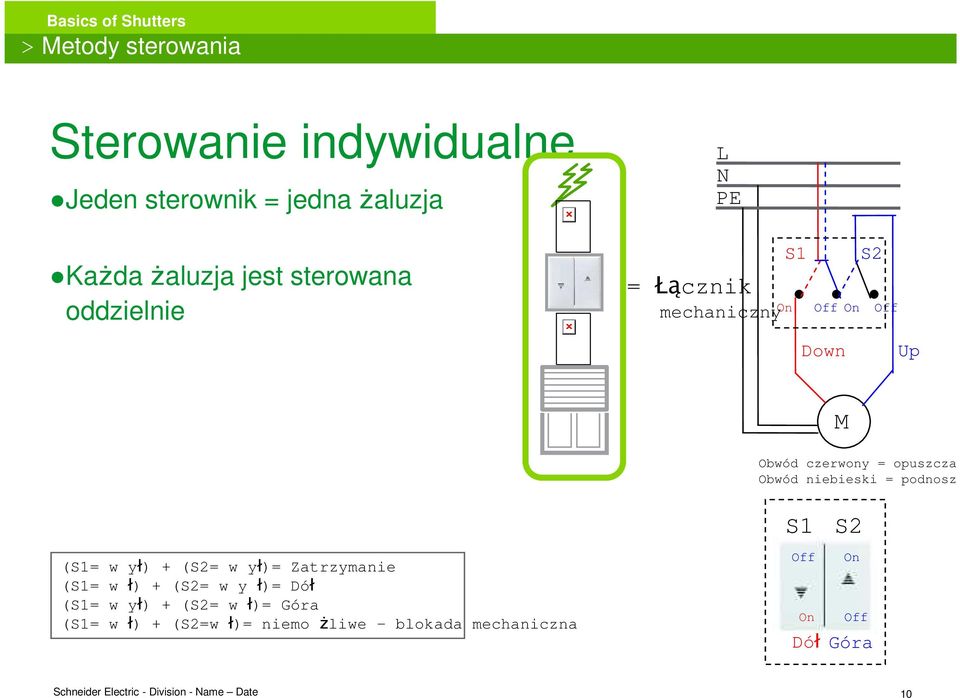

10 > Metody sterowania Sterowanie indywidualne Jeden sterownik = jedna Ŝaluzja KaŜda Ŝaluzja jest sterowana oddzielnie = Łącznik L N PE S1 S2 mechaniczny On Off On Off Down Up M Obwód czerwony = opuszczanie Obwód niebieski = podnoszenie (S1= w ył) + (S2= w ył)= Zatrzymanie (S1= w ł) + (S2= w y ł)= Dół (S1= w ył) + (S2= w ł)= Góra (S1= w ł) + (S2=w ł)= niemo Ŝliwe blokada mechaniczna S1 Off On Dół S2 On Off Góra 10

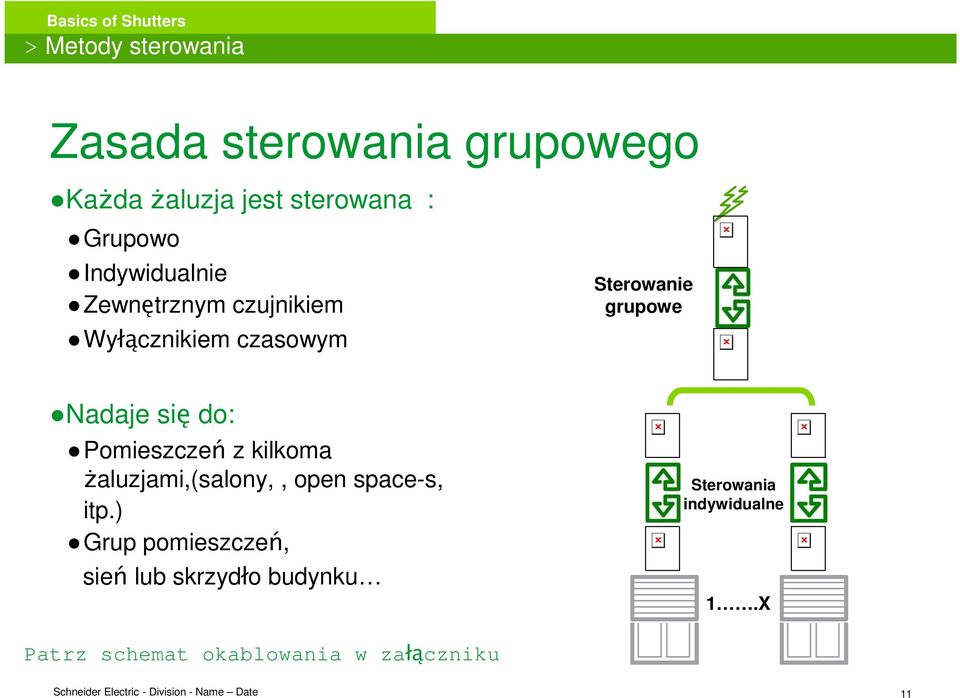

11 > Metody sterowania Zasada sterowania grupowego KaŜda Ŝaluzja jest sterowana : Grupowo Indywidualnie Zewnętrznym czujnikiem Wyłącznikiem czasowym Sterowanie grupowe Nadaje się do: Pomieszczeń z kilkoma Ŝaluzjami,(salony,, open space-s, itp.) Grup pomieszczeń, sień lub skrzydło budynku Sterowania indywidualne 1.X Patrz schemat okablowania w załączniku 11

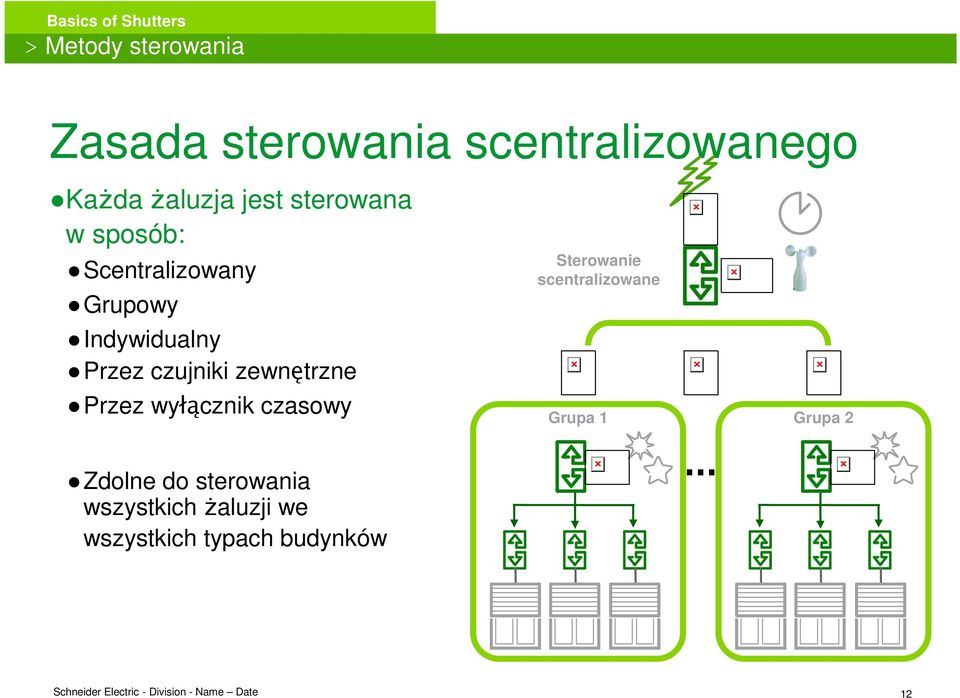

12 > Metody sterowania Zasada sterowania scentralizowanego KaŜda Ŝaluzja jest sterowana w sposób: Scentralizowany Grupowy Indywidualny Przez czujniki zewnętrzne Przez wyłącznik czasowy Sterowanie scentralizowane Grupa 1 Grupa 2 Zdolne do sterowania wszystkich Ŝaluzji we wszystkich typach budynków 12

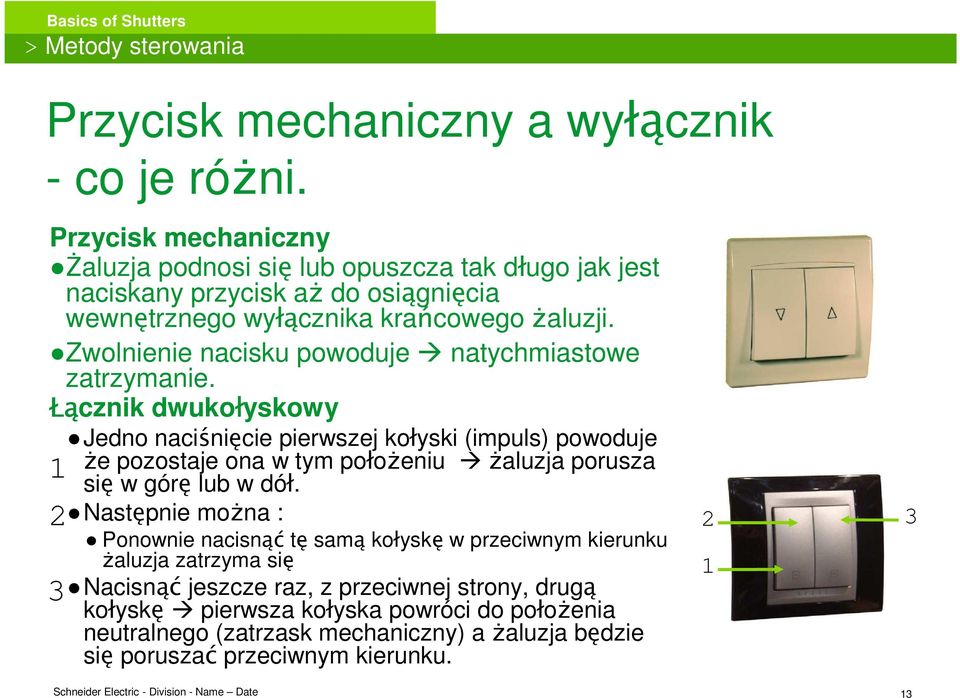

13 > Metody sterowania Przycisk mechaniczny a wyłącznik - co je róŝni. Przycisk mechaniczny śaluzja podnosi się lub opuszcza tak długo jak jest naciskany przycisk aŝ do osiągnięcia wewnętrznego wyłącznika krańcowego Ŝaluzji. Zwolnienie nacisku powoduje natychmiastowe zatrzymanie. Łącznik dwukołyskowy Jedno naciśnięcie pierwszej kołyski (impuls) powoduje Ŝe pozostaje ona w tym połoŝeniu Ŝaluzja porusza się w górę lub w dół. Następnie moŝna : Ponownie nacisnąć tę samą kołyskę w przeciwnym kierunku Ŝaluzja zatrzyma się Nacisnąć jeszcze raz, z przeciwnej strony, drugą kołyskę pierwsza kołyska powróci do połoŝenia neutralnego (zatrzask mechaniczny) a Ŝaluzja będzie się poruszać przeciwnym kierunku

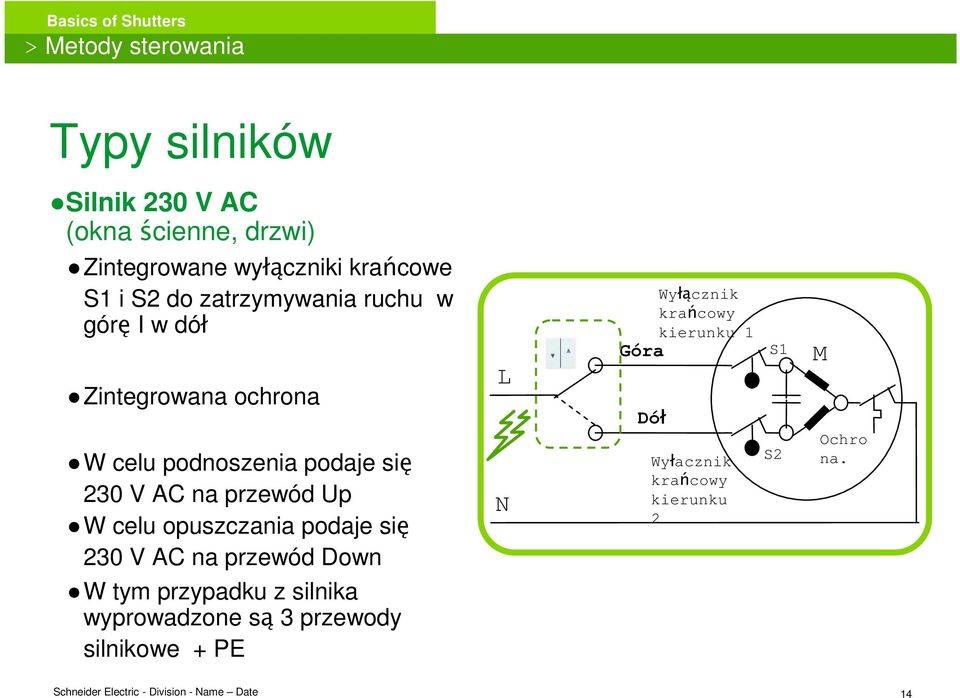

14 > Metody sterowania Typy silników Silnik 230 V AC (okna ścienne, drzwi) Zintegrowane wyłączniki krańcowe S1 i S2 do zatrzymywania ruchu w górę I w dół Zintegrowana ochrona W celu podnoszenia podaje się 230 V AC na przewód Up W celu opuszczania podaje się 230 V AC na przewód Down W tym przypadku z silnika wyprowadzone są 3 przewody silnikowe + PE L N Góra Dół Wyłącznik krańcowy kierunku 1 Wyłacznik krańcowy kierunku 2 S1 S2 M Ochro na. 14

15 > Metody sterowania Typy silników Silniki DC (typowa aplikacja : okna dachowe, rolety weneckie, awnings) Zintegrowane wyłączniki krańcowe S1 i S2 do zatrzymywania ruchów w górę i w dół (mogą być takŝe seryjnie okablowane na stałe) Zintegrowana ochrona Dla uruchomienia silnika: sygnał+dc. L 230Vac N AC DC + - Wyłącznik krańcowy kierunku 1 S1 S2 F M r L Wyłącznik krańcowy kierunku 2 E W celu zmiany kierunku: zamienić polaryzację W tym przypadku z silnika wyprowadzone są 2 przewody + PE 15

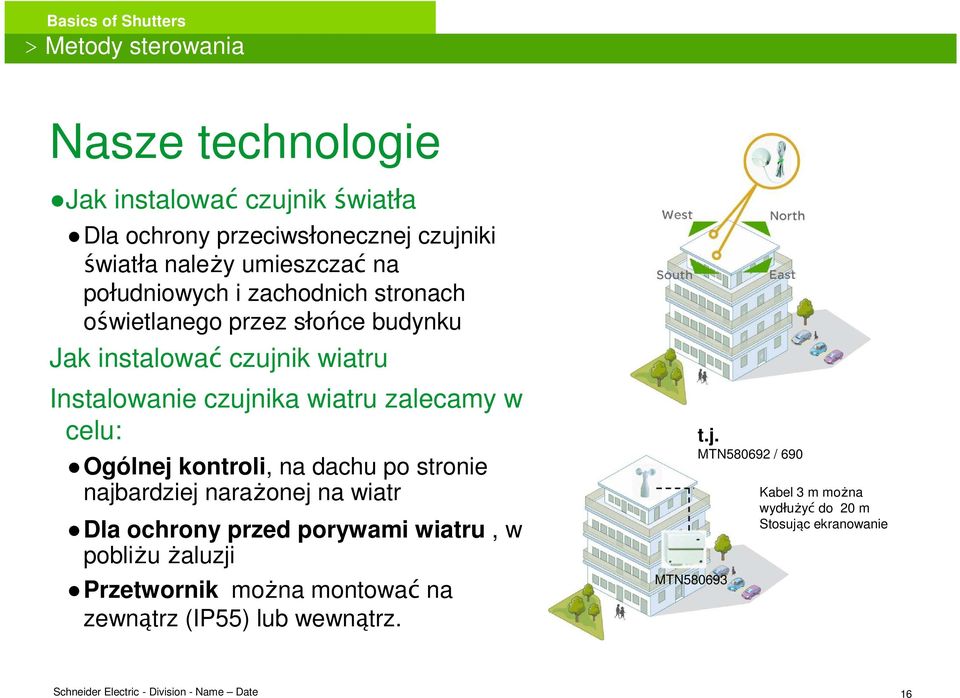

16 > Metody sterowania Nasze technologie Jak instalować czujnik światła Dla ochrony przeciwsłonecznej czujniki światła naleŝy umieszczać na południowych i zachodnich stronach oświetlanego przez słońce budynku Jak instalować czujnik wiatru Instalowanie czujnika wiatru zalecamy w celu: Ogólnej kontroli, na dachu po stronie najbardziej naraŝonej na wiatr Dla ochrony przed porywami wiatru, w pobliŝu Ŝaluzji Przetwornik moŝna montować na zewnątrz (IP55) lub wewnątrz. MTN t.j. MTN / 690 Kabel 3 m moŝna wydłuŝyć do 20 m Stosując ekranowanie 16

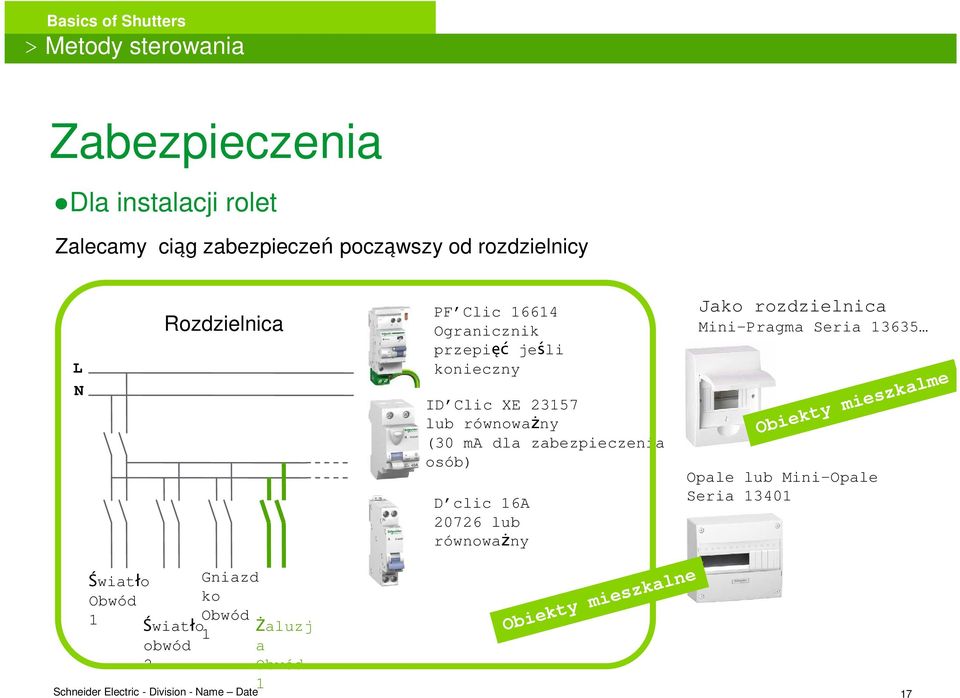

17 > Metody sterowania Zabezpieczenia Dla instalacji rolet Zalecamy ciąg zabezpieczeń począwszy od rozdzielnicy L N Rozdzielnica PF Clic Ogranicznik przepięć jeśli konieczny ID Clic XE lub równowaŝny (30 ma dla zabezpieczenia osób) D clic 16A lub równowaŝny Jako rozdzielnica Mini-Pragma Seria Obiekty mieszkalme Opale lub Mini-Opale Seria Światło Obwód 1 Gniazd ko Obwód Światło 1 obwód 2 śaluzj a Obwód 1 Obiekty mieszkalne 17

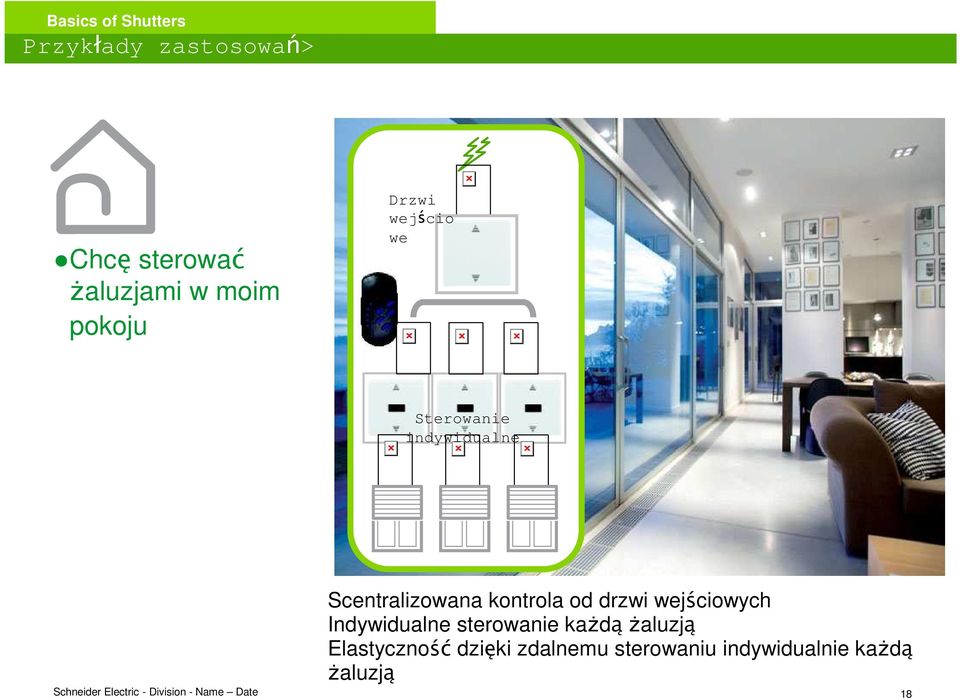

18 Przykłady zastosowań> Chcę sterować Ŝaluzjami w moim pokoju Drzwi wejścio we Sterowanie indywidualne Scentralizowana kontrola od drzwi wejściowych Indywidualne sterowanie kaŝdą Ŝaluzją Elastyczność dzięki zdalnemu sterowaniu indywidualnie kaŝdą Ŝaluzją 18

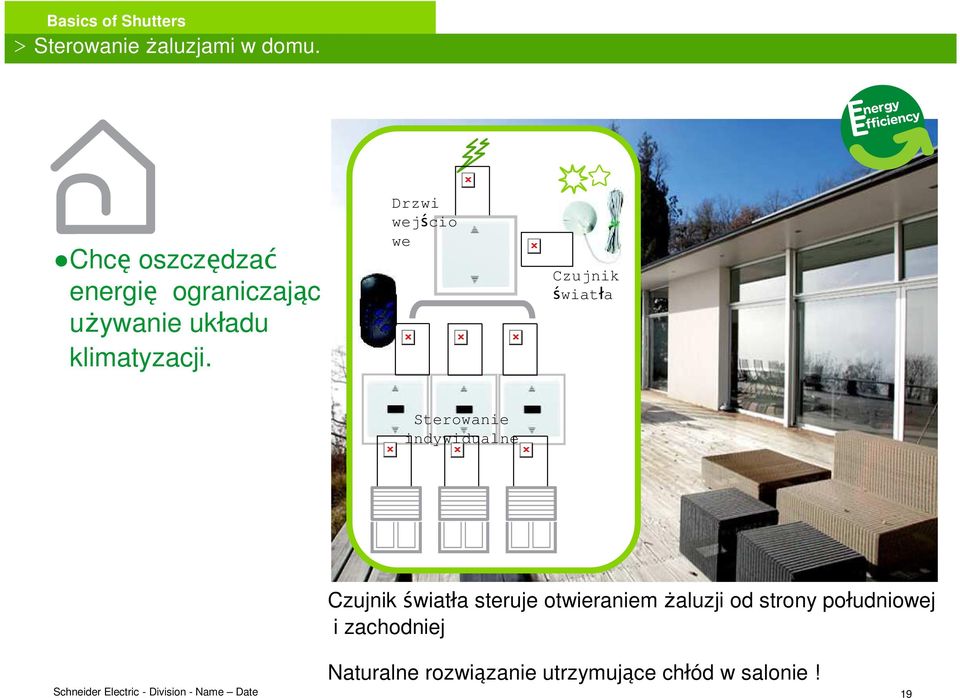

19 > Sterowanie Ŝaluzjami w domu. Chcę oszczędzać energię ograniczając uŝywanie układu klimatyzacji. Drzwi wejścio we Czujnik światła Sterowanie indywidualne Czujnik światła steruje otwieraniem Ŝaluzji od strony południowej i zachodniej Naturalne rozwiązanie utrzymujące chłód w salonie! 19

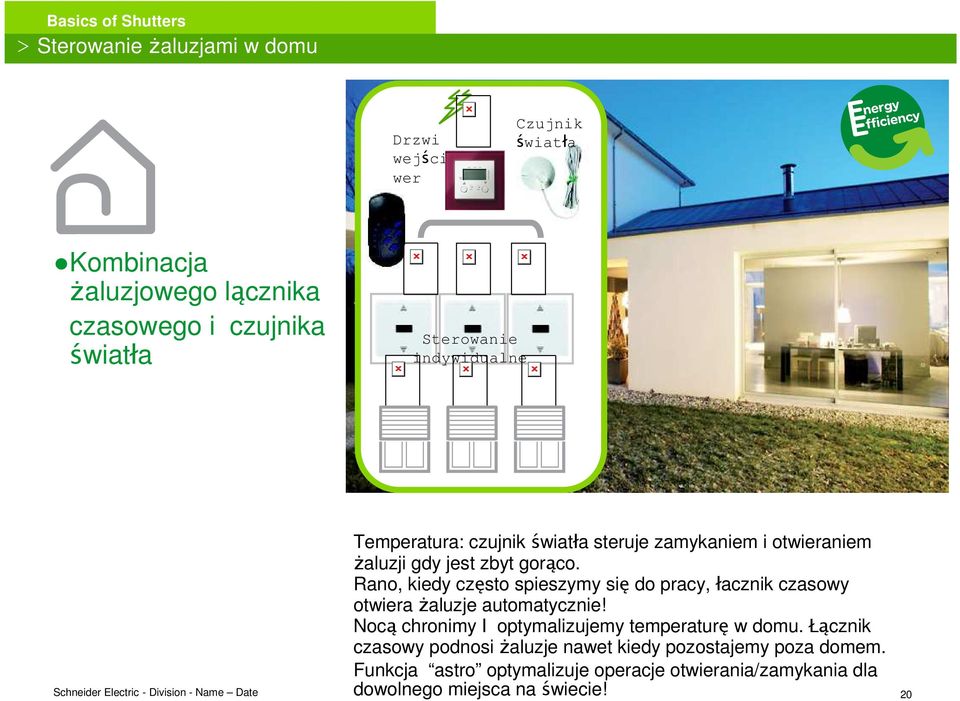

20 > Sterowanie Ŝaluzjami w domu Drzwi wejścio wer Czujnik światła Kombinacja Ŝaluzjowego lącznika czasowego i czujnika światła Sterowanie indywidualne Temperatura: czujnik światła steruje zamykaniem i otwieraniem Ŝaluzji gdy jest zbyt gorąco. Rano, kiedy często spieszymy się do pracy, łacznik czasowy otwiera Ŝaluzje automatycznie! Nocą chronimy I optymalizujemy temperaturę w domu. Łącznik czasowy podnosi Ŝaluzje nawet kiedy pozostajemy poza domem. Funkcja astro optymalizuje operacje otwierania/zamykania dla dowolnego miejsca na świecie! 20

21 > Sterowanie Ŝaluzjami w domu Zapewniamy bezpieczny dom dzieciom Drzwi wejścio we Time control Czujnik światła Indywidualne sterowanie w łazience Prosty przycisk zapobiega temu, by dzieci otwierały okna w celu zamknięcia/otwarcia Ŝaluzji w swoich pokojach na górze! Mniej powodów do niepokoju!! 21

22 >Sterowanie Ŝaluzjami w domu Oczekujemy domu, w którym Ŝyje się wygodnie i Ŝe tak pozostanie kiedy będziemy sie starzeli! Drzwi wejścio we Time contro l Sterowanie indywidualbe Czujnik światła Prosty łącznik przyciskowy pozwala na uniknięcie wyczerpujących działań i niewygodnych ruchów! Zdalny panel sterujący oznacza, Ŝe nie potrzeba nawet się podnosić! śycie staje się prostsze! (dla ludzi starszych ii niesprawnych). 22

23 >Oferta Ŝaluzji Bardzo lubimy nasz dom! Byliśmy bardzo zadowoleni, gdy elektryk zaproponował nam wyposaŝenie domu w komponenty elektryczne o takim samym dla wszystkich wzornictwie! I w tak duŝym wyborze! Nie mielibyśmy takiego wyboru u naszego dostawcy Ŝaluzji! 23

24 > Sterowanie Ŝaluzjami w domu Sterowanie bramy garaŝowej N.B. JeŜeli brama otwiera się bezpośrednio na ulicę zalecamy zastosowanie zasięgu wykluczającego dostęp wandali. 24

25 > Sterowanie Ŝaluzjami w pracy Gdy chcemy skupić uwagę uczestników swojego spotkania... To wstyd mieć nowy projektor video i, wskutek wpadającego światła słonecznego, słaby, blady obraz. Wstyd jest takŝe, gdy pomieszczenie jest zbyt nagrzane. Prosty łącznik przyciskowy słuŝący do opuszczenia Ŝaluzji po prawej stronie przyczynia się do sukcesu spotkania! 25

26 > śaluzje w pracy W lepszych warunkach pracujemy wydajniej Energy Efficiency W moim biurze unikam wysokich temperatur w pokoju, gdy słońce świeci wprost przez okno (i włączam klimatyzację). 26

27 > śaluzje w pracy Ochrona przed słońcem mniejsze korzystanie z chłodzenia Tygodniowy program automatycznego otwierania i zamykania Progr a- mator czaso wy W mojej klasie mogę szybko chronić ucznów przed słońcem. 27

28 > śaluzje w szpitalu Ochrona przed słońcem mniejsze korzystanie z chłodzenia Ochrona osób przed przegrzaniem MoŜliwość sterowania Ŝaluzjami bez podnoszenia się z łóŝka! 28

29 > Shutters at work Ochrona sklepu Zamykam kratę zabezpieczającą od wewnątrz i wychodzę na parking bocznymi drzwiami! 29

30 > Przegląd naszej oferty Nasza paleta Produkty ze stałym okablowaniem Łączniki przyciskowe mechaniczne i przełączniki Łączniki przyciskowe lub przełączniki obrotowe Łączniki obrotowe z zamkiem Łączniki przyciskowe elektroniczne Dotykowe Standardowe Z podłączeniem czujnika Z odbiornikiem podczerwieni Przekaźniki montowane na szynę DIN Przeznaczone do równoległego połączenia kilku silników z tym samym urządzeniem sterującym 30

31 > Przegląd naszej oferty Kombinacja Ŝaluzji i ściemniaczy dla optimum komfortu i oszczędności! Sterowanie oświetlenia i Ŝaluzji tym samym panelem zdalnym!! MTN śaluzja 1 (Salon TV) MTN Kanał 1 MTN wnętrze Kanał 3 Kanał 4 zewn OŜświetlenie zewnetrzne Salon oprawa 1 (Sofa) Grupa Ŝaluzji 2 (Salon ) Kanał 5 Salon oprawa 2 (stół w części jadalnej) Kanał 2 Kanały zarezerwowane: 9 I 10 MTN Kanał 6 Salon oprawa 3 (oświetlenie wyjścia) Kanał 3 moŝe być uŝywany kilkakrotnie jeŝeli odbiorniki nie znajdują się w jednym pomieszczeniu Kanał 7 Oświetlenie kuchni 31

32 > Przegląd naszej oferty Alternatywa: system RF Zasada: Nadajnik radiowy RF i jeden lub kilka połączonych z nim odbiorników KaŜdy odbiornik moŝe być sterowany kilkoma nadajnikami KaŜdy nadajnik moŝe sterować kilkoma odbiornikami E Zastosowanie: Obiekty mieszkalne i małe biura Renowacje (niewielka ilość okablowania) Główne zalety: Sterowanie Ŝaluzjami poprzez ściany Mniejsza ilość okablowania Sterowanie większej liczby obwodów (sterowanie scentralizowane) Sterowanie scenami i aranŝacjami (kompozycja Ŝaluzji i oświetlenia) L N R Więcej informacji? - Patrz Unica RF na TSG - Patrz Connect RF na TSG - Zrozumieć Unica RF (inclass) - Zrozumieć Connect (in- 32

33 > Overview of our offer Alternatywa: System IHC Zasada: Programowalna jednostka centralna Bloki funkcyjne zbudowane w sposób przygotowany do sterowania wszystkich rodzajów funkcji Ŝaluzji Kompatybilność ze wszystkimi typami sterowników Ŝaluzji (wyjścia przekaźnikowe) Zastosowanie : rynek obiektów mieszkalnych lub małych biur Główne zalety: Elastyczność programowania Zarządzanie : Scenami świetlnymi Funkcje : regulatory czasowe, łączniki czasowe, czujniki zmierzchowe, detektory wody etc. Wieloma oprawami, Ŝaluzjami, ogrzewaniem, wyjściami, etc. Więcej informacji? - Patrz IHC na TSG - Zrozumieć IHC (Inclass) 33

34 > Przegląd naszej oferty Alternatywa: System KNX lub LON Zasada: Stosowane o sterowania wszystkimi funkcjami budynku Inteligentne elementy KNX (przyciski, panele dotykowe, moduły wyjściowe etc.) wzajemnie połączone poprzez magistralę Program narzędziowy moŝe być za pośrednictwem linków i telegramów uŝywany do tworzenia funkcji Zastosowania: budynki od średnich do duŝych (i luksusowe mieszkalne) Główne zalety: Elastyczność programowania MoŜliwość zarządzania wieloma urządzeniami takimi, jak oświetlenie, Ŝaluzje, ogrzewanie, etc. Więcej Informacji? - Patrz KNX on TSG Potrzebujesz programu? - Certyfikacja KNX - Zrozumieć KNX 1 & 2 (inclass) - KNX 3 Expert function (in-class) 34

35 > Przegląd naszej oferty Alternatywa Architektura podstawowa Czujniki i Przyciski 35

36 > Przegląd naszej oferty Sterowanie Ŝaluzjami poprzez KNX Przykłady łatwo tworzonych funkcji Sterowanie ręczne za pomocą przycisków Sterowanie automatyczne ze stacją pogodową Blokowanie sterowania ręcznego i/lub automatycznego przyciskami, czujnikami obecności lub łacznikami czasowymi Ochrona Ŝaluzji za pomocą czujników wiatru, mrozu, i deszczu ze stacji pogodowej Funkcja konserwacyjna np. mycie okien Funkcja ochronna np. w przypadku alarmu poŝarowego MoŜliwość kontroli względnej wysokości i połoŝenia blaszek/wstęg Ŝaluzji a takŝe ich kontroli absolutnej (pozycjonowanie) Te funkcje moŝliwe są takŝe z magistralą LON Więcej informacji? - Patrz szkolenia KNX - Patrz szkolenia LON Courses 36

37 > Przegląd naszej oferty Wprowadzenie do standardowego interfejsu silnikowego (SMI) Steckborn, Switzerla nd SMI opracowano specjalnie na potrzeby napędów rolet i układów ochrony przeciwsłonecznej. Kazdy silnik jest wyposaŝony w Interfejs komunikacyjny zdolny do odbierania rozkazów i wysyłania odpowiedzi. Napęd Technologia SMI moŝe być w pełni zintegrowana z systemem KNX Okablowanie pomiędzy modułem KNX a silnikiem Więcej informacji? KNX, LON Przykład bramki KNX/SMI 37

38 >Przegląd naszej oferty Wprowadzenie do standardowego interfejsu silnikowego (SMI) Zalety uŝywania SMI Technologia SMI całkowicie integrowalna z KNX Kompatybilność wśród producentów silników do SMI Nowe moŝliwości aplikacyjne Rozkazy precyzyjnych ruchów do połoŝeń pośrednich lub odczytu aktualnego połoŝenia a takŝe diagnostyki Równoległy układ obwodów obniŝa ogólne koszty MoŜliwość równoległego połączenia do 16 napędów i indywidualnego odczytu statusu. Odporna, zwarta technologia i łatwa instalacja Dopuszcalna odległość między sterownikiem a napędem do 350 m Standardowe narzędzie diagnostyczne / darmowy program "Easy Monitor" Łatwy rozruch przyciskiem połączonym ze stopniem mocy Steckborn, Switzerla nd Więcej informacji? 38

39 > Przegląd naszej oferty Akcesoria do przycisków elektronicznych Czujnik wiatru Dla ochrony Ŝaluzji Czujnik deszczu Włączony w stację pogodową Czujnik światła/ cz. zmierzchowy Dla oszczędności energii Dla bezpieczeństwa Sterowanie czasowe Terminowe otwieranie/zamykanie o codziennie określonych porach + Mechanizm wejścia zewnętrznego 39

40 Centrum szkoleniowe ISC Dzi kuj! Make the most of your energy
