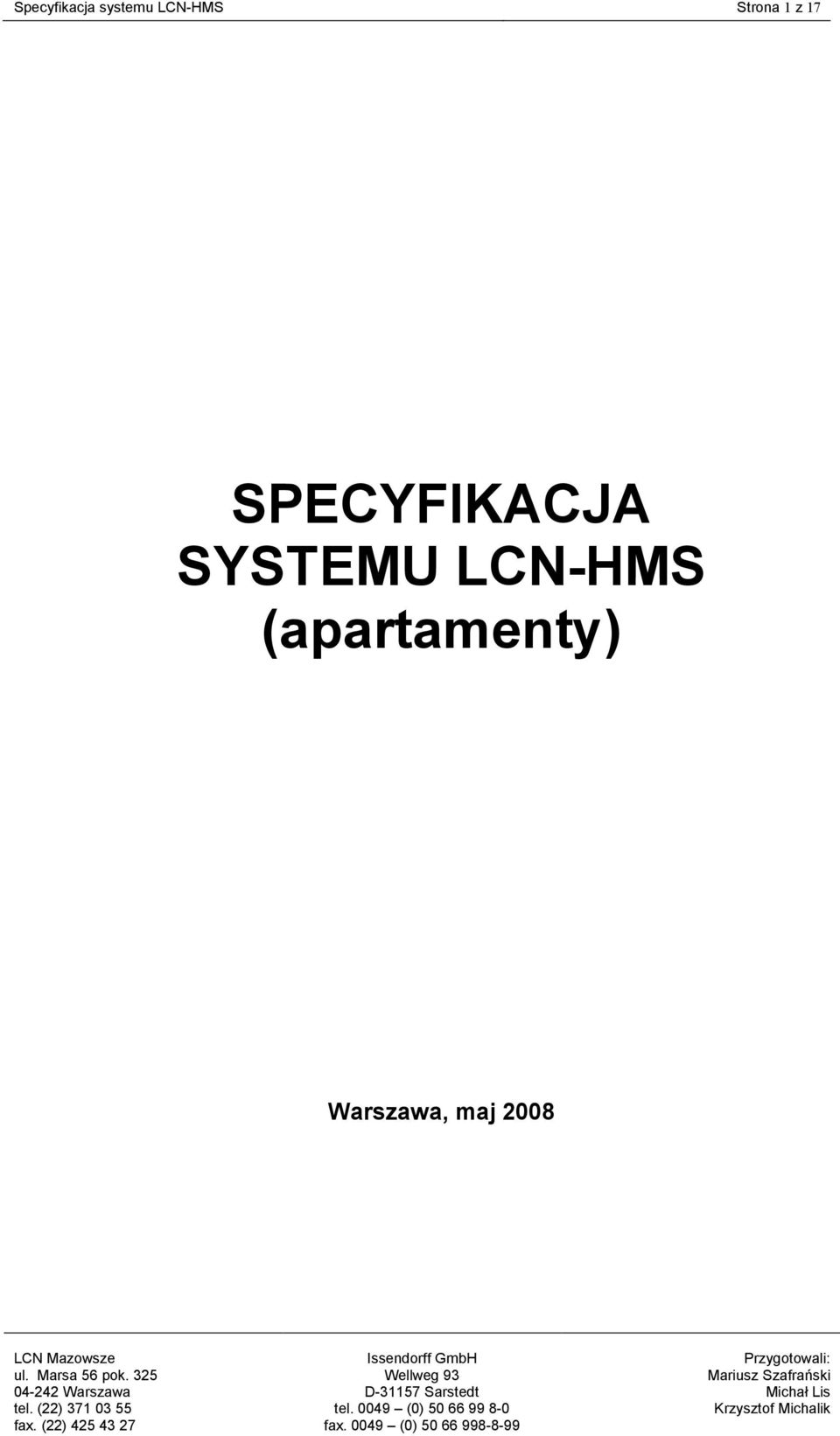

1 Specyfikacja systemu LCN-HMS Strona 1 z 17 SPECYFIKACJA SYSTEMU LCN-HMS (apartamenty) Warszawa, maj 2008 LCN Mazowsze ul. Marsa 56 pok Warszawa tel. (22) fax. (22) Issendorff GmbH Wellweg 93 D Sarstedt tel (0) fax (0) Przygotowali: Mariusz Szafrański Michał Lis Krzysztof Michalik

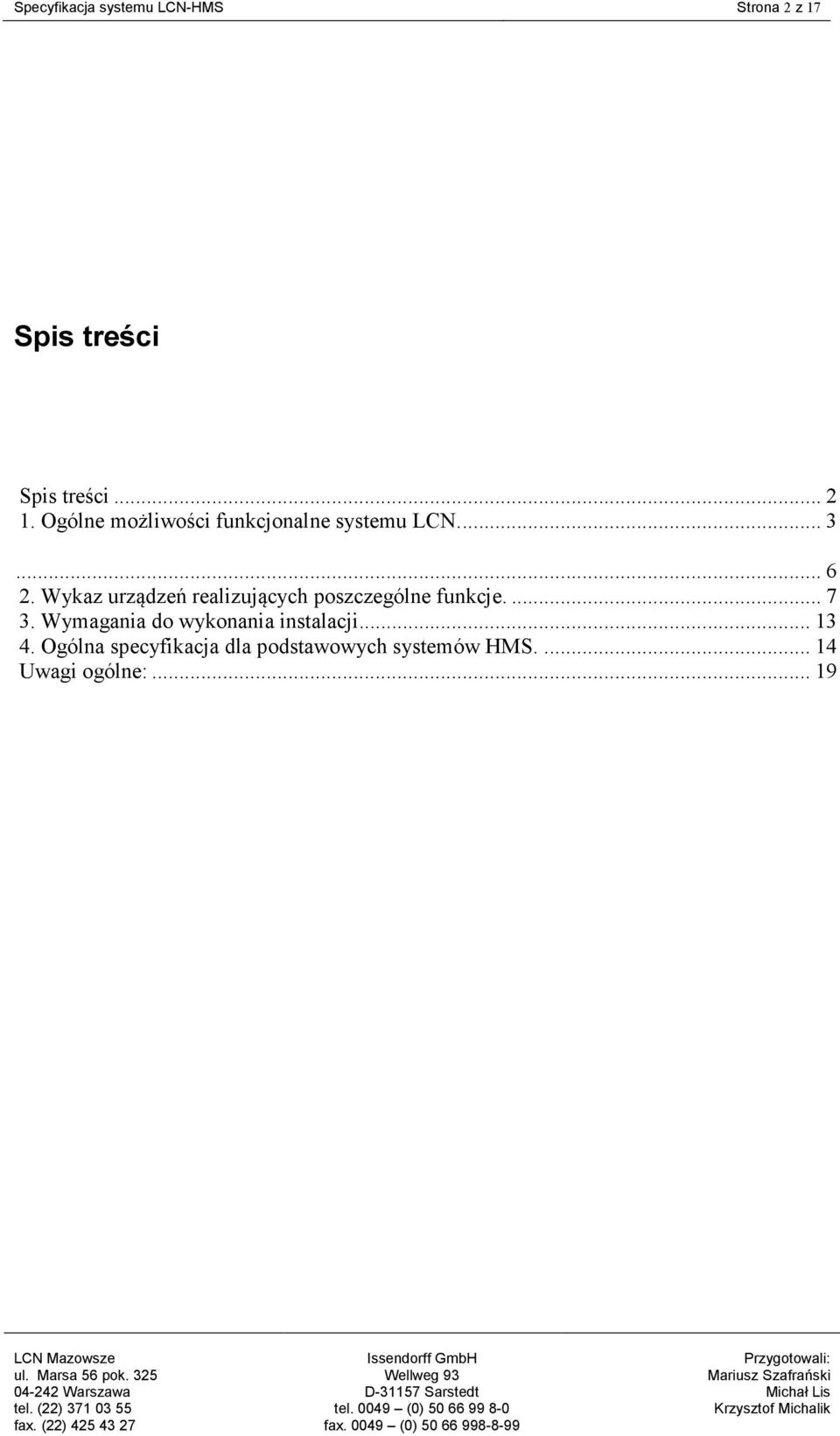

2 Specyfikacja systemu LCN-HMS Strona 2 z 17 Spis treści Spis treści Ogólne możliwości funkcjonalne systemu LCN Wykaz urządzeń realizujących poszczególne funkcje Wymagania do wykonania instalacji Ogólna specyfikacja dla podstawowych systemów HMS Uwagi ogólne: LCN Mazowsze ul. Marsa 56 pok Warszawa tel. (22) fax. (22) Issendorff GmbH Wellweg 93 D Sarstedt tel (0) fax (0) Przygotowali: Mariusz Szafrański Michał Lis Krzysztof Michalik

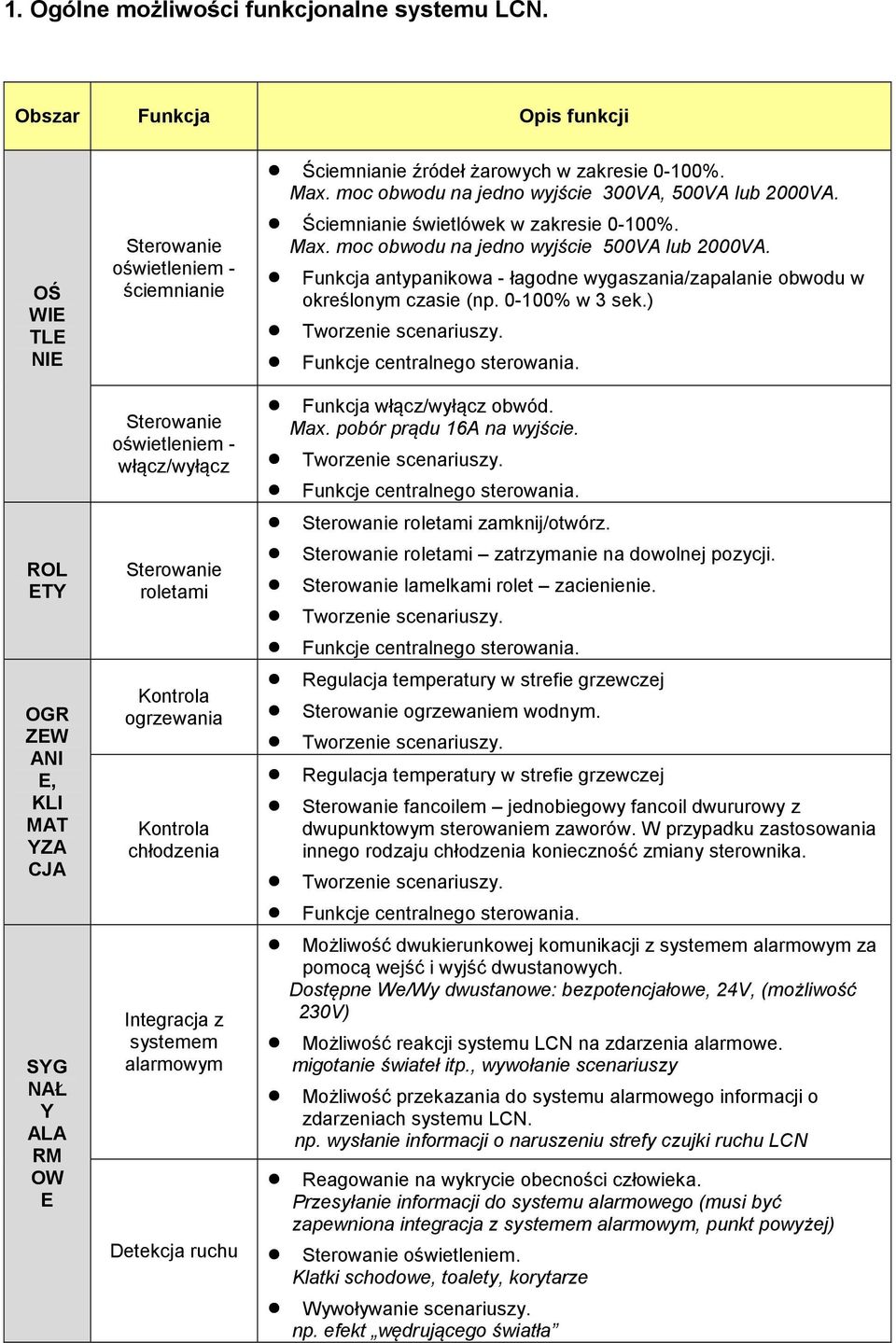

3 1. Ogólne możliwości funkcjonalne systemu LCN. Obszar Funkcja Opis funkcji OŚ WIE TLE NIE ROL ETY OGR ZEW ANI E, KLI MAT YZA CJA SYG NAŁ Y ALA RM OW E oświetleniem - ściemnianie oświetleniem - włącz/wyłącz roletami ogrzewania chłodzenia Integracja z systemem alarmowym Detekcja ruchu Ściemnianie źródeł żarowych w zakresie 0-100%. Max. moc obwodu na jedno wyjście 300VA, 500VA lub 2000VA. Ściemnianie świetlówek w zakresie 0-100%. Max. moc obwodu na jedno wyjście 500VA lub 2000VA. Funkcja antypanikowa - łagodne wygaszania/zapalanie obwodu w określonym czasie (np % w 3 sek.) Tworzenie scenariuszy. Funkcje centralnego sterowania. Funkcja włącz/wyłącz obwód. Max. pobór prądu 16A na wyjście. Tworzenie scenariuszy. Funkcje centralnego sterowania. roletami zamknij/otwórz. roletami zatrzymanie na dowolnej pozycji. lamelkami rolet zacienienie. Tworzenie scenariuszy. Funkcje centralnego sterowania. Regulacja temperatury w strefie grzewczej ogrzewaniem wodnym. Tworzenie scenariuszy. Regulacja temperatury w strefie grzewczej fancoilem jednobiegowy fancoil dwururowy z dwupunktowym sterowaniem zaworów. W przypadku zastosowania innego rodzaju chłodzenia konieczność zmiany sterownika. Tworzenie scenariuszy. Funkcje centralnego sterowania. Możliwość dwukierunkowej komunikacji z systemem alarmowym za pomocą wejść i wyjść dwustanowych. Dostępne We/Wy dwustanowe: bezpotencjałowe, 24V, (możliwość 230V) Możliwość reakcji systemu LCN na zdarzenia alarmowe. migotanie świateł itp., wywołanie scenariuszy Możliwość przekazania do systemu alarmowego informacji o zdarzeniach systemu LCN. np. wysłanie informacji o naruszeniu strefy czujki ruchu LCN Reagowanie na wykrycie obecności człowieka. Przesyłanie informacji do systemu alarmowego (musi być zapewniona integracja z systemem alarmowym, punkt powyżej) oświetleniem. Klatki schodowe, toalety, korytarze Wywoływanie scenariuszy. np. efekt wędrującego światła

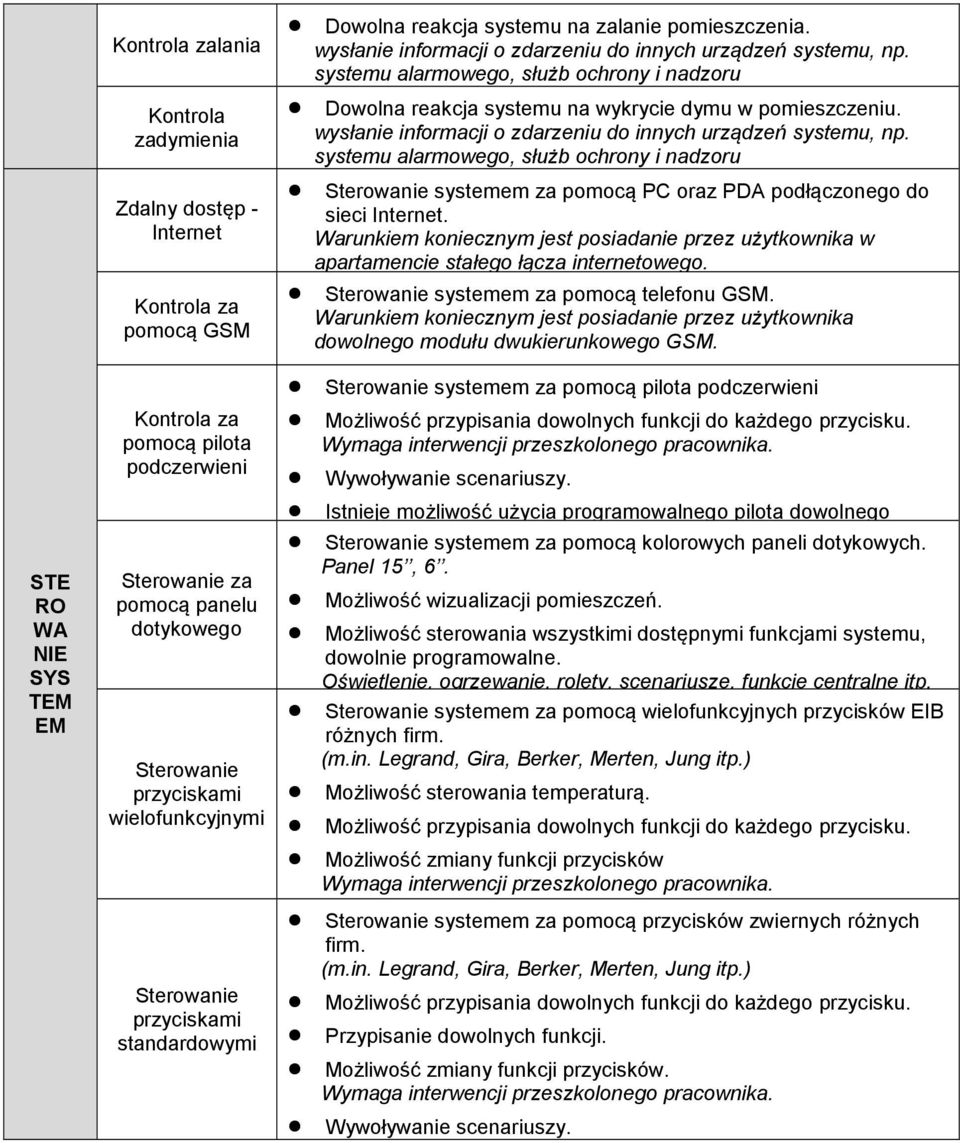

4 STE RO WA NIE SYS TEM EM zalania zadymienia Zdalny dostęp - Internet za pomocą GSM za pomocą pilota podczerwieni za pomocą panelu dotykowego przyciskami wielofunkcyjnymi przyciskami standardowymi Dowolna reakcja systemu na zalanie pomieszczenia. wysłanie informacji o zdarzeniu do innych urządzeń systemu, np. systemu alarmowego, służb ochrony i nadzoru Dowolna reakcja systemu na wykrycie dymu w pomieszczeniu. wysłanie informacji o zdarzeniu do innych urządzeń systemu, np. systemu alarmowego, służb ochrony i nadzoru systemem za pomocą PC oraz PDA podłączonego do sieci Internet. Warunkiem koniecznym jest posiadanie przez użytkownika w apartamencie stałego łącza internetowego. systemem za pomocą telefonu GSM. Warunkiem koniecznym jest posiadanie przez użytkownika dowolnego modułu dwukierunkowego GSM. systemem za pomocą pilota podczerwieni Możliwość przypisania dowolnych funkcji do każdego przycisku. Wymaga interwencji przeszkolonego pracownika. Wywoływanie scenariuszy. Istnieje możliwość użycia programowalnego pilota dowolnego systemem za pomocą kolorowych paneli dotykowych. Panel 15, 6. Możliwość wizualizacji pomieszczeń. Możliwość sterowania wszystkimi dostępnymi funkcjami systemu, dowolnie programowalne. Oświetlenie, ogrzewanie, rolety, scenariusze, funkcje centralne itp. systemem za pomocą wielofunkcyjnych przycisków EIB różnych firm. (m.in. Legrand, Gira, Berker, Merten, Jung itp.) Możliwość sterowania temperaturą. Możliwość przypisania dowolnych funkcji do każdego przycisku. Możliwość zmiany funkcji przycisków Wymaga interwencji przeszkolonego pracownika. systemem za pomocą przycisków zwiernych różnych firm. (m.in. Legrand, Gira, Berker, Merten, Jung itp.) Możliwość przypisania dowolnych funkcji do każdego przycisku. Przypisanie dowolnych funkcji. Możliwość zmiany funkcji przycisków. Wymaga interwencji przeszkolonego pracownika. Wywoływanie scenariuszy.

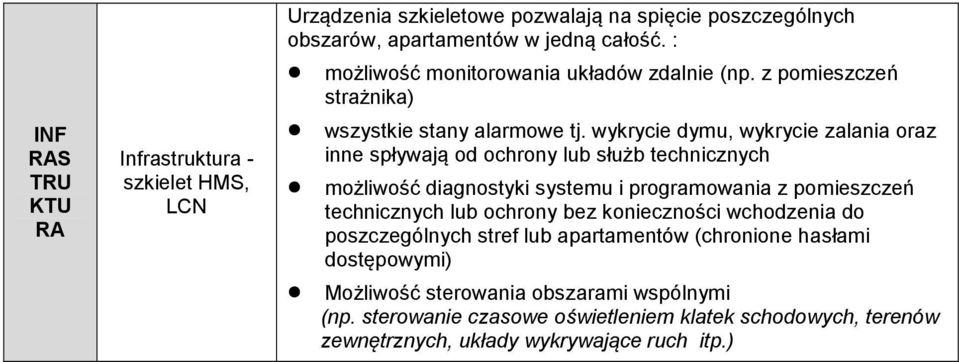

5 INF RAS TRU KTU RA Infrastruktura - szkielet HMS, LCN Urządzenia szkieletowe pozwalają na spięcie poszczególnych obszarów, apartamentów w jedną całość. : możliwość monitorowania układów zdalnie (np. z pomieszczeń strażnika) wszystkie stany alarmowe tj. wykrycie dymu, wykrycie zalania oraz inne spływają od ochrony lub służb technicznych możliwość diagnostyki systemu i programowania z pomieszczeń technicznych lub ochrony bez konieczności wchodzenia do poszczególnych stref lub apartamentów (chronione hasłami dostępowymi) Możliwość sterowania obszarami wspólnymi (np. sterowanie czasowe oświetleniem klatek schodowych, terenów zewnętrznych, układy wykrywające ruch itp.)

6 2. Wykaz urządzeń realizujących poszczególne funkcje. Obszar Funkcja Wymagane urządzenia Uwagi 2 wyjścia max. 300VA/wyjście (źródła żarowe) 1x LCN-UPP 1x LCN-F1I Montaż p/t 2 wyjścia, max. 300VA/wyjście (źródła żarowe) 1x LCN-SH+ oświetleniem - ściemnianie 2 wyjścia, max. 500VA/wyjście, (źródła żarowe i świetlówkowe) 1x LCN-HU 2x0-10V, 3xDSI, 3xDALIwyjścia sterujące do stateczników elektronicznych dla świetlówek OŚWI ETLE NIE oświetleniem - włącz/wyłącz 2 wyjścia, max. 2000VA/wyjście, (źródła żarowe i świetlówkowe) 1x LCN-LD 1 wyjście, max. 16A/wyjście 1x LCN-R1U 2 wyjścia 16A 1x LCN-R2U 2 wyjścia, max. 16A/wyjście 1x LCN-R2H 2x0-10V, 3xDSI, 3xDALIwyjścia sterujące do stateczników elektronicznych dla świetlówek Montaż p/t LCN-UPP Jeden LCN-UPP na jeden LCN-R1U Montaż p/t LCN-UPP Jeden LCN-UPP na jeden LCN-R1U LCN-SH+ lub LCN-HU Dwa LCN-R2H na jeden 8 wyjść 16A/wyjście 1x LCN-R8H Jeden LCN-R8H na jeden

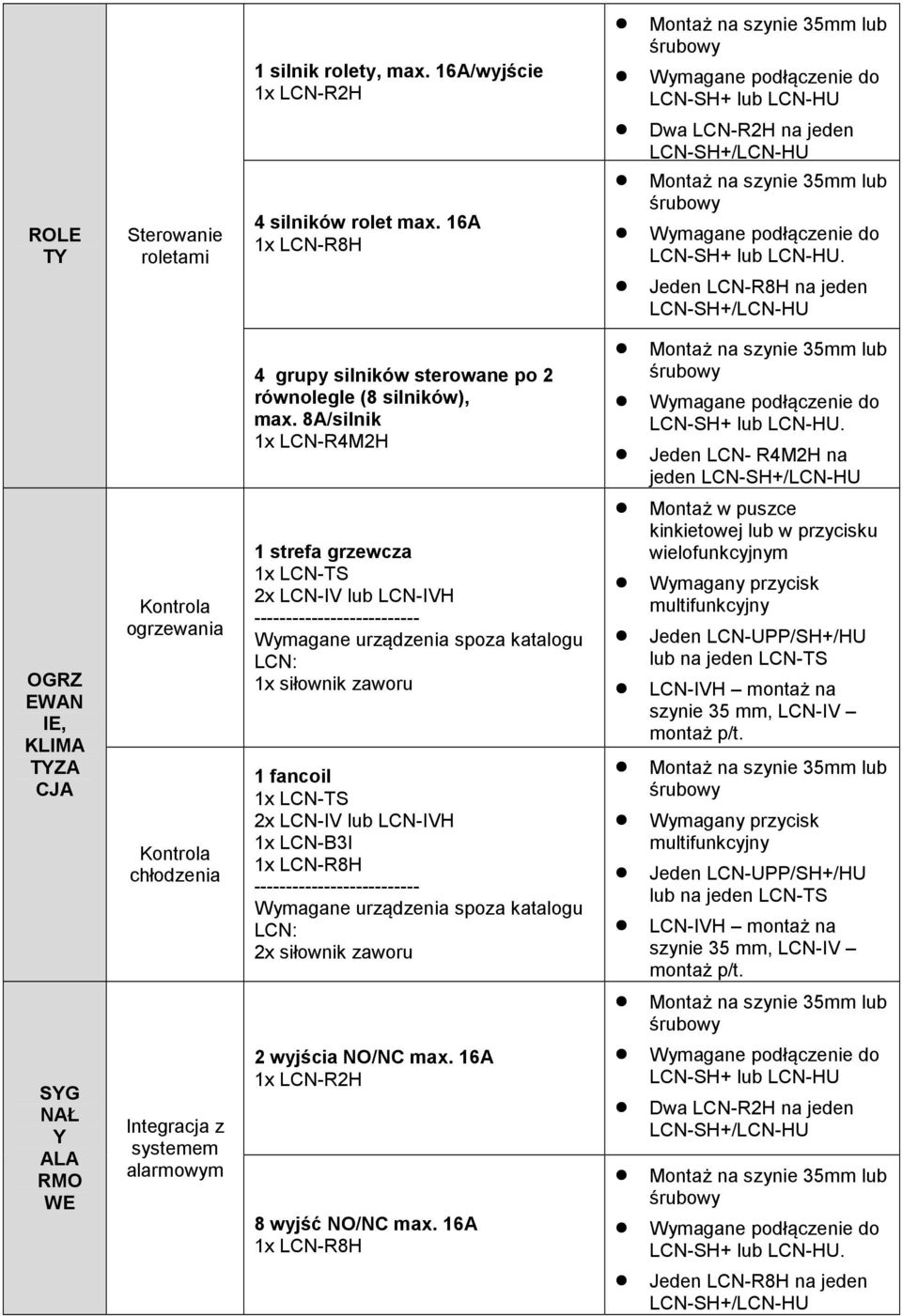

7 1 silnik rolety, max. 16A/wyjście 1x LCN-R2H LCN-SH+ lub LCN-HU Dwa LCN-R2H na jeden Jeden LCN-R8H na jeden ROLE TY roletami 4 silników rolet max. 16A 1x LCN-R8H 4 grupy silników sterowane po 2 równolegle (8 silników), max. 8A/silnik 1x LCN-R4M2H OGRZ EWAN IE, KLIMA TYZA CJA ogrzewania chłodzenia 1 strefa grzewcza 1x LCN-TS 2x LCN-IV lub LCN-IVH 1x siłownik zaworu 1 fancoil 1x LCN-TS 2x LCN-IV lub LCN-IVH 1x LCN-B3I 1x LCN-R8H 2x siłownik zaworu Jeden LCN- R4M2H na jeden Montaż w puszce kinkietowej lub w przycisku wielofunkcyjnym Wymagany przycisk multifunkcyjny Jeden LCN-UPP/SH+/HU lub na jeden LCN-TS LCN-IVH montaż na szynie 35 mm, LCN-IV montaż p/t. Wymagany przycisk multifunkcyjny Jeden LCN-UPP/SH+/HU lub na jeden LCN-TS LCN-IVH montaż na szynie 35 mm, LCN-IV montaż p/t. LCN-SH+ lub LCN-HU Dwa LCN-R2H na jeden SYG NAŁ Y ALA RMO WE Integracja z systemem alarmowym 2 wyjścia NO/NC max. 16A 1x LCN-R2H 8 wyjść NO/NC max. 16A 1x LCN-R8H Jeden LCN-R8H na jeden

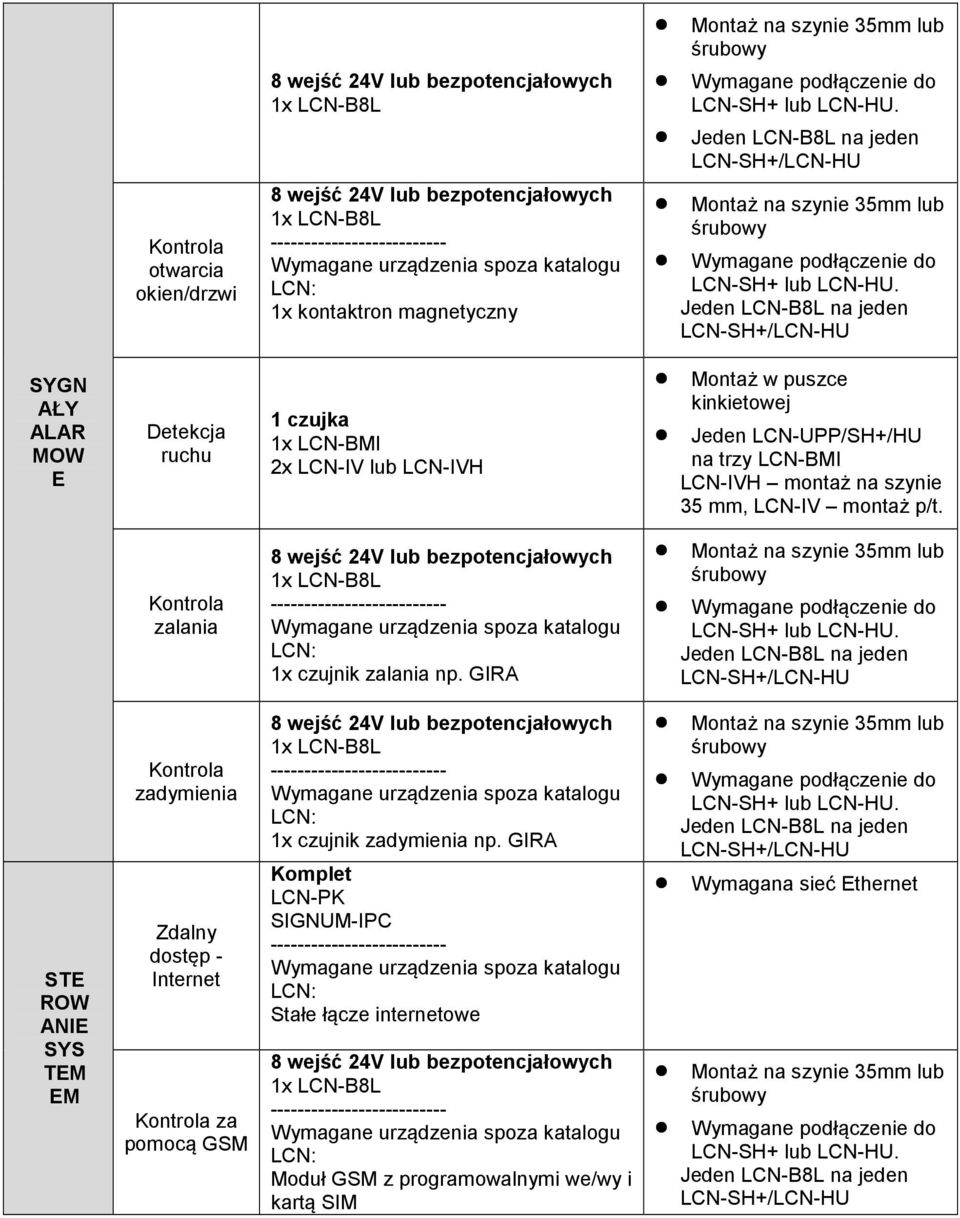

8 8 wejść 24V lub bezpotencjałowych 1x LCN-B8L Jeden LCN-B8L na jeden otwarcia okien/drzwi 8 wejść 24V lub bezpotencjałowych 1x LCN-B8L 1x kontaktron magnetyczny Jeden LCN-B8L na jeden SYGN AŁY ALAR MOW E Detekcja ruchu 1 czujka 1x LCN-BMI 2x LCN-IV lub LCN-IVH Montaż w puszce kinkietowej Jeden LCN-UPP/SH+/HU na trzy LCN-BMI LCN-IVH montaż na szynie 35 mm, LCN-IV montaż p/t. zalania 8 wejść 24V lub bezpotencjałowych 1x LCN-B8L 1x czujnik zalania np. GIRA Jeden LCN-B8L na jeden STE ROW ANIE SYS TEM EM zadymienia Zdalny dostęp - Internet za pomocą GSM 8 wejść 24V lub bezpotencjałowych 1x LCN-B8L 1x czujnik zadymienia np. GIRA Komplet LCN-PK SIGNUM-IPC Stałe łącze internetowe 8 wejść 24V lub bezpotencjałowych 1x LCN-B8L Moduł GSM z programowalnymi we/wy i kartą SIM Jeden LCN-B8L na jeden Wymagana sieć Ethernet Jeden LCN-B8L na jeden

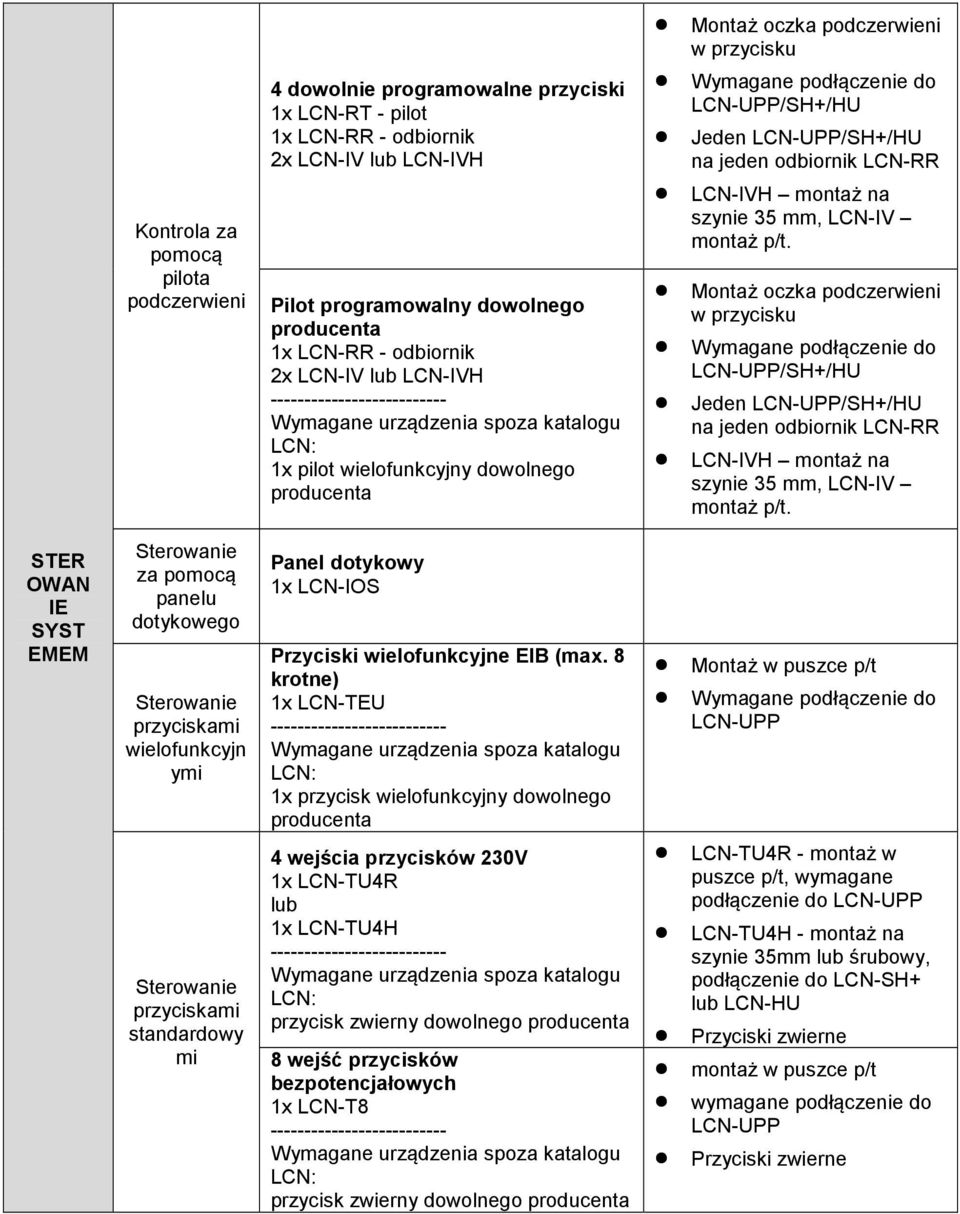

9 za pomocą pilota podczerwieni 4 dowolnie programowalne przyciski 1x LCN-RT - pilot 1x LCN-RR - odbiornik 2x LCN-IV lub LCN-IVH Pilot programowalny dowolnego producenta 1x LCN-RR - odbiornik 2x LCN-IV lub LCN-IVH 1x pilot wielofunkcyjny dowolnego producenta Montaż oczka podczerwieni w przycisku LCN-UPP/SH+/HU Jeden LCN-UPP/SH+/HU na jeden odbiornik LCN-RR LCN-IVH montaż na szynie 35 mm, LCN-IV montaż p/t. Montaż oczka podczerwieni w przycisku LCN-UPP/SH+/HU Jeden LCN-UPP/SH+/HU na jeden odbiornik LCN-RR LCN-IVH montaż na szynie 35 mm, LCN-IV montaż p/t. STER OWAN IE SYST EMEM za pomocą panelu dotykowego przyciskami wielofunkcyjn ymi Panel dotykowy 1x LCN-IOS Przyciski wielofunkcyjne EIB (max. 8 krotne) 1x LCN-TEU 1x przycisk wielofunkcyjny dowolnego producenta Montaż w puszce p/t LCN-UPP przyciskami standardowy mi 4 wejścia przycisków 230V 1x LCN-TU4R lub 1x LCN-TU4H przycisk zwierny dowolnego producenta 8 wejść przycisków bezpotencjałowych 1x LCN-T8 przycisk zwierny dowolnego producenta LCN-TU4R - montaż w puszce p/t, wymagane podłączenie do LCN-UPP LCN-TU4H - montaż na szynie 35mm lub, podłączenie do LCN-SH+ lub LCN-HU Przyciski zwierne montaż w puszce p/t wymagane podłączenie do LCN-UPP Przyciski zwierne

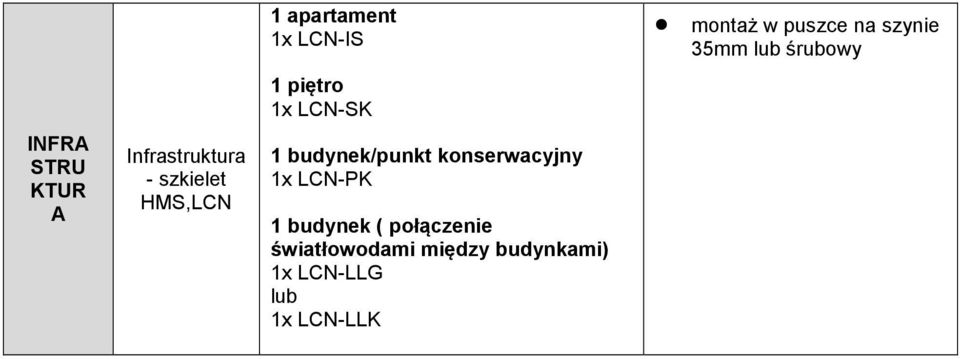

10 INFRA STRU KTUR A Infrastruktura - szkielet HMS,LCN 1 apartament 1x LCN-IS 1 piętro 1x LCN-SK 1 budynek/punkt konserwacyjny 1x LCN-PK 1 budynek ( połączenie światłowodami między budynkami) 1x LCN-LLG lub 1x LCN-LLK montaż w puszce na szynie 35mm lub

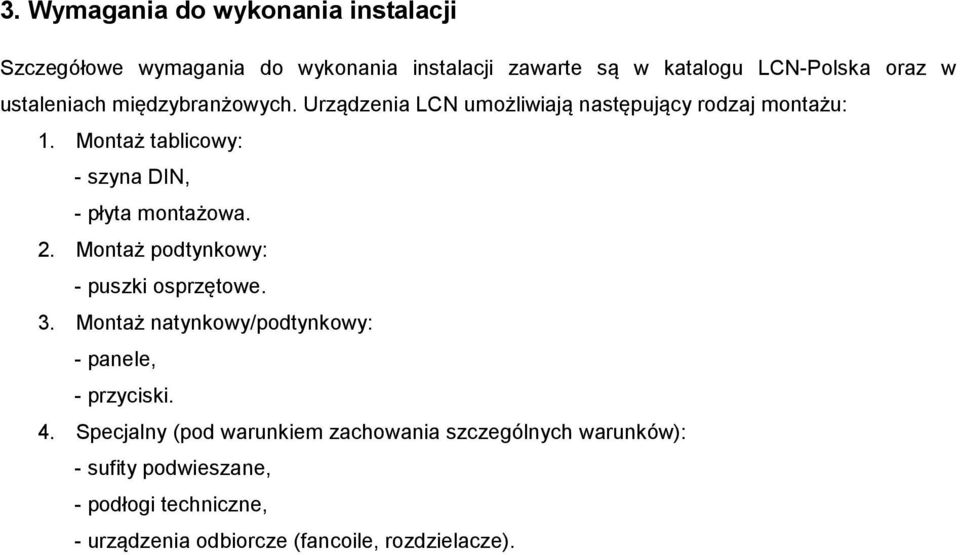

11 3. Wymagania do wykonania instalacji Szczegółowe wymagania do wykonania instalacji zawarte są w katalogu LCN-Polska oraz w ustaleniach międzybranżowych. Urządzenia LCN umożliwiają następujący rodzaj montażu: 1. Montaż tablicowy: - szyna DIN, - płyta montażowa. 2. Montaż podtynkowy: - puszki osprzętowe. 3. Montaż natynkowy/podtynkowy: - panele, - przyciski. 4. Specjalny (pod warunkiem zachowania szczególnych warunków): - sufity podwieszane, - podłogi techniczne, - urządzenia odbiorcze (fancoile, rozdzielacze).
