1 Specyfikacja Produktu S t r o n a 1 Naścienny Kontroler RGB z dotykowym pilotem radiowym oraz obsługą DMX T083DMX Kontroler RGB z dotykowym panelem pojemnościowym, pilotem radiowym oraz obsługą interfejsu DMX Kontroler przeznaczony do sterowania instalacjami LED 12 lub 24V DC. Dźwiękowa sygnalizacja przełączenia, efekty statyczne oraz dynamiczne, regulacja jasności oraz prędkości trybów dynamicznych. Sterowanie panelem dotykowym naściennym oraz pilotem dotykowy. Współpraca z instalacjami DMX. Parametry techniczne: Parametry techniczne pilota: temperatura pracy: C napięcie zasilania: DC12~24V napięcie wyjściowe: DC12~24V wyjście: 3 kanały, wspólna anoda (+) PWM prąd wyjściowy: <4A na kanał moc wyjściowa: 12V<144W 24V<288W wymiary: L86 Χ W86 Χ H42 mm waga netto: 127.5g temperatura pracy: C zasilanie: 3x AAA (małe paluszki) napięcie zasilania: 3x1,5V DC częstotliwość transmisji: 2,4GHz pobór mocy standy: 0,015mW zasięg: do 30m żywotność w czasie czuwania: 6 miesięcy waga: 94g

2 S t r o n a 2 Wymiary panelu: Wymiary pilota:

3 S t r o n a 3 Interfejs podłączeniowy Wyjście: 1,2,3,4 (12-24V, 4A/kanał max) 1. Wyjście B niebieski 2. Wyjście G zielony 3. Wyjście R czerwony 4. Wyjście wspólna anoda (+) Wejście zasilanie: 5,6 (12-24VDC) 5. Zasilanie V+ 6. Zasilanie V- Wejście DMX: 7,8,9 7. Massa sygnału DMX 8. (+) sygnału DMX 9. (-) sygnału DMX Tryby pracy kontrolera: 1. Sterowanie sygnałem DMX: Gdy sterowanie dobywa się za pomocą sygnału DMX, panel dotykowy pozostaje nie aktywny, podłączenie w układzie z DMX:

4 S t r o n a 4 2. Sterowanie z nieaktywnym DMX: Gdy w układzie nie jest aktywny sygnał sterujący DMX sterowanie jest możliwe za pomocą panelu dotykowego lub pilota radiowego, podłączenie w takim układzie: Obsługa pilota: Pilot realizuje identyczne funkcje jak panel dotykowy, możliwości wywołania programów są zgodne z tabelą trybów pracy przedstawioną poniżej. 1. ON/OFF: włącz/wyłącz 2. Pauza 3. Mode+ (Tryb+) 4. Mode- (Tryb-) 5. Brightness+ (jasność + ) 6. Brightness- (jasność-) 7. Speed+ (prędkość +) 8. Speed- (prędkość-) 9. Tęcza barwy Tryb oszczędności energii pilota: bezczynność pilota przez 15-20s powoduje przejście w stan uśpienia celem oszczędności energii, aktywacja pilota następuje przez dotyk dowolnego przycisku, następnie sterowanie jest możliwe. Parowanie pilota ze sterownikiem: aby sparować pilot z centralką naciśnij długo przycisk ON/OFF na pilocie 3s przed podłączeniem zasilania. Powodzenie parowania jest sygnalizowane trzykrotnym mrugnięciem instalacji.

5 S t r o n a 5 Obsługa panelu dotykowego: Kontroler posiada 4 dotykowe przyciski oraz dotykowy ring wyboru barwy: : ON/OFF włącz/wyłącz : przycisk wyboru predefiniowanego trybu pracy kontrolera (11 trybów do wyboru, w tym 7 statycznych oraz 4 dynamiczne), długie naciśnięcie przycisku wyłącza/włącza sygnalizację dźwiękową w kontrolerze. : przycisk regulacji prędkości efektów w trybie dynamicznym oraz zmiany jasności w trybie statycznym : przycisk regulacji prędkości efektów w trybie dynamicznym oraz zmiany jasności w trybie statycznym obwodzie Ring kolorów, tęcza barwy do wyborku generowanego koloru. 64 punkty na Ring kolorów oferuje: 1) przejście do wybranej barwy z dowolnego trybu pracy ustawionego przez przycisk M. 2) zmianę koloru na barwę wybraną z obwodu ringu kolorów) TABELA TRYBÓW PRACY: Tryb Funkcja Uwagi 1 Statyczny czerwony 2 Statyczny zielony 3 Statyczny niebieski 4 Statyczny żółty 5 Statyczny fioletowy Jasność jest regulowana, prędkość jest stała. 6 Statyczny cyan 7 Statyczny biały 8 Trzy kolory skokowa zmiana 9 Trzy kolory płynna zmiana 10 Siedem kolorów skokowa zmiana Prędkość jest regulowana, jasność stała 11 Siedem kolorów płynna zmiana

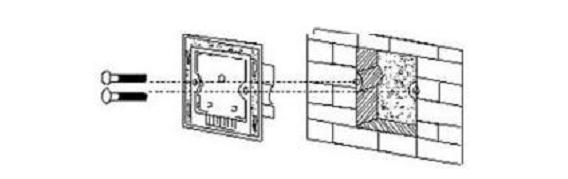

6 S t r o n a 6 Instalacja: 1. Delikatnie podważyć panel aby rozłożyć sterownik celem przykręcenia centralki do ściany: Podłączyć okablowanie a następnie zainstalować sterownik w otworze montażowym: Po przykręceniu bazy centralki, zatrzasnąć panel dotykowy na centralce. UWAGI: 1. Sterownik jest przeznaczony do pracy z instalacjami 12-24V DC, podłączenie go pod inne napięcie powoduje natychmiastowe uszkodzenie. 2. Najpierw podłącz przewody obciążenia, następnie sprawdź poprawność połączenia oraz brak zwarć. Na końcu podłącz zasilanie zwracając uwagę na właściwe podłączenie zasilania (+) / (-).
