PROPOŻ Biuro Usług Przeciwpożarowych PROJEKT BUDOWLANY
|
|
- Maksymilian Wróbel
- 8 lat temu
- Przeglądów:
Transkrypt
1 PROPOŻ Biuro Usług Przeciwpożarowych mgr inż. bryg. Bogusław Pabierowski Rzeczoznawca budowlany Rzeczoznawca upr. rzecz. nr 10/06/R/C/W-wa ds. zabezpieczeń przeciwpożarowych upr. proj. i wyk. nr 146/89/ZG upr. rzecz. KG PSP nr 277/93 Członek IIB: LUKZ/BO/0185/03 Zielona Góra ul. Zachodnia 31/1 tel. fax (68) , kom PROJEKT BUDOWLANY ODDYMIANIA KLATEK SCHODOWYCH ORAZ WYDZIELEŃ POŻAROWYCH WYDZIELAJĄCYCH KLATKI SCHODOWE Inwestor: WOJEWÓDZKI OŚRODEK MEDYCYNY PRACY CENTRUM PROFILAKTYCZNO LECZNICZE W ŁODZI UL. ALEKSANDROWSKA 61 / 63 W ŁODZI Obiekt: WOJEWÓDZKI OŚRODEK MEDYCYNY PRACY CENTRUM PROFILAKTYCZNO LECZNICZE W ŁODZI UL. ALEKSANDROWSKA 61 / 63 W ŁODZI MARZEC 2011
2 WOJEWÓDZKI OŚRODEK MEDYCYNY PRACY CENTRUM PROFILAKTYCZNO-LECZNICZE W ŁODZI PROJEKT BUDOWLANY ODDYMIANIA KLATEK SCHODOWYCH ORAZ ODDZIELEŃ PRZECIWPOŻAROWYCH O Ś W I A D C Z E N I E Niniejszym oświadczam, że Projekt Budowlany Oddymiania Klatek Schodowych oraz Wydzieleń Pożarowych wydzielających Klatki Schodowe w budynku Wojewódzkiego Ośrodka Medycyny Pracy Centrum Profilaktyczno Leczniczego w Łodzi Ul. Aleksandrowska 61 / 63 w Łodzi nie ma wpływu na zmianę sanitarną i BHP w budynku przychodni i został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. 2

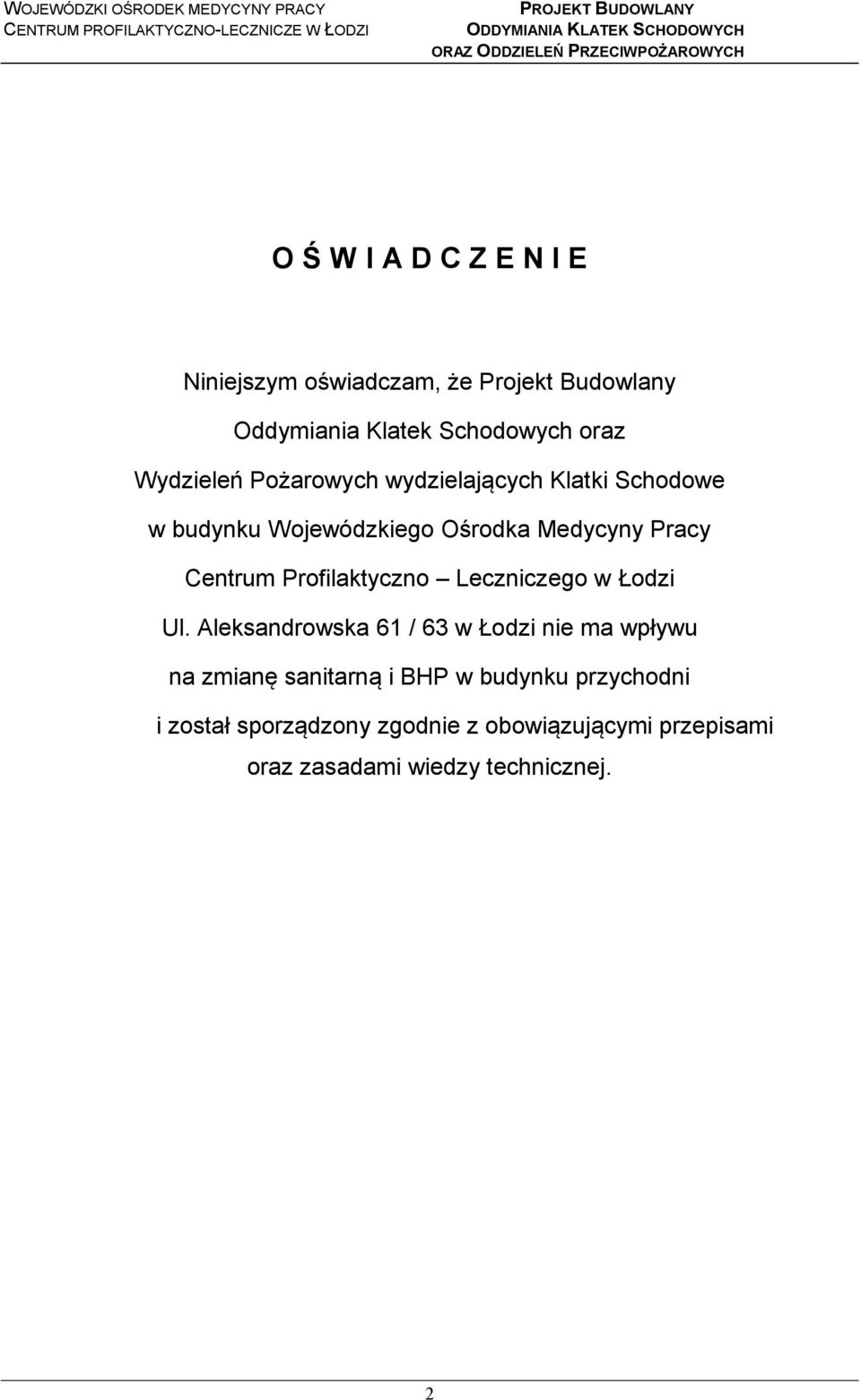

3 WOJEWÓDZKI OŚRODEK MEDYCYNY PRACY CENTRUM PROFILAKTYCZNO-LECZNICZE W ŁODZI PROJEKT BUDOWLANY ODDYMIANIA KLATEK SCHODOWYCH ORAZ ODDZIELEŃ PRZECIWPOŻAROWYCH Spis treści: ROZDZIAŁ I WYDZIELENIA POŻAROWE KLATKI SCHODOWEJ 1. PRZEDMIOT OPRACOWANIA 6 2. PODSTAWA OPRACOWANIA 6 3. OPIS WYDZIELENIA POŻAROWE 6 4. OPIS INSTALACJI SYSTEMU ZAMKNIĘĆ OGNIOWYCH 7 CENTRALA ZAMKNIĘĆ OGNIOWYCH BAZ PRZYCISKI PRZERYWAJĄCY UT 4U... 7 LOKALIZACJA CENTRAL SYSTEMU ZAMKNIĘĆ OGNIOWYCH... 7 ZASILANIE CENTRAL... 7 MONTAŻ INSTALACJI UWAGI KOŃCOWE 8 ZALECENIA DLA WYKONAWCY... 8 DOKUMENTACJA... 8 SZKOLENIE... 8 KONSERWACJA... 8 PROCEDURA ODBIORU WYKAZ URZĄDZEŃ 9 ROZDZIAŁ II 11 SYSTEM ODDYMIANIA KLATKI SCHODOWEJ PRZEDMIOT OPRACOWANIA PODSTAWA OPRACOWANIA OPIS SYSTEMU OPIS INSTALACJI SYSTEMU ODDYMIANIA 13 CENTRALA STERUJĄCA ODDYMIANIEM RZN 440X K OPTYCZNA CZUJKA DYMU DOR PRZYCISKI ODDYMIANIA RT 42 I RT 42ST SIŁOWNIKI ŁAŃCUCHOWE SIŁOWNIK ŁAŃCUCHOWY KA LOKALIZACJA CENTRALI SYSTEMU ODDYMIANIA ZASILANIE CENTRAL ZASILANIE AWARYJNE MONTAŻ INSTALACJI OPIS TECHNICZNY SYSTEM LISTEC 16 LOKALIZACJA CENTRALNEJ JEDNOSTKI STERUJĄCEJ SCU UWAGI KOŃCOWE 17 3
4 WOJEWÓDZKI OŚRODEK MEDYCYNY PRACY CENTRUM PROFILAKTYCZNO-LECZNICZE W ŁODZI PROJEKT BUDOWLANY ODDYMIANIA KLATEK SCHODOWYCH ORAZ ODDZIELEŃ PRZECIWPOŻAROWYCH ZALECENIA DLA WYKONAWCY DOKUMENTACJA SZKOLENIE KONSERWACJA PROCEDURA ODBIORU WYKAZ URZĄDZEŃ WYKAZ CERTYFIKATÓW RYSUNKI 20 4
5 WOJEWÓDZKI OŚRODEK MEDYCYNY PRACY CENTRUM PROFILAKTYCZNO-LECZNICZE W ŁODZI PROJEKT BUDOWLANY ODDYMIANIA KLATEK SCHODOWYCH ORAZ ODDZIELEŃ PRZECIWPOŻAROWYCH ROZDZIAŁ I WYDZIELENIA POŻAROWE KLATEK SCHODOWYCH 5

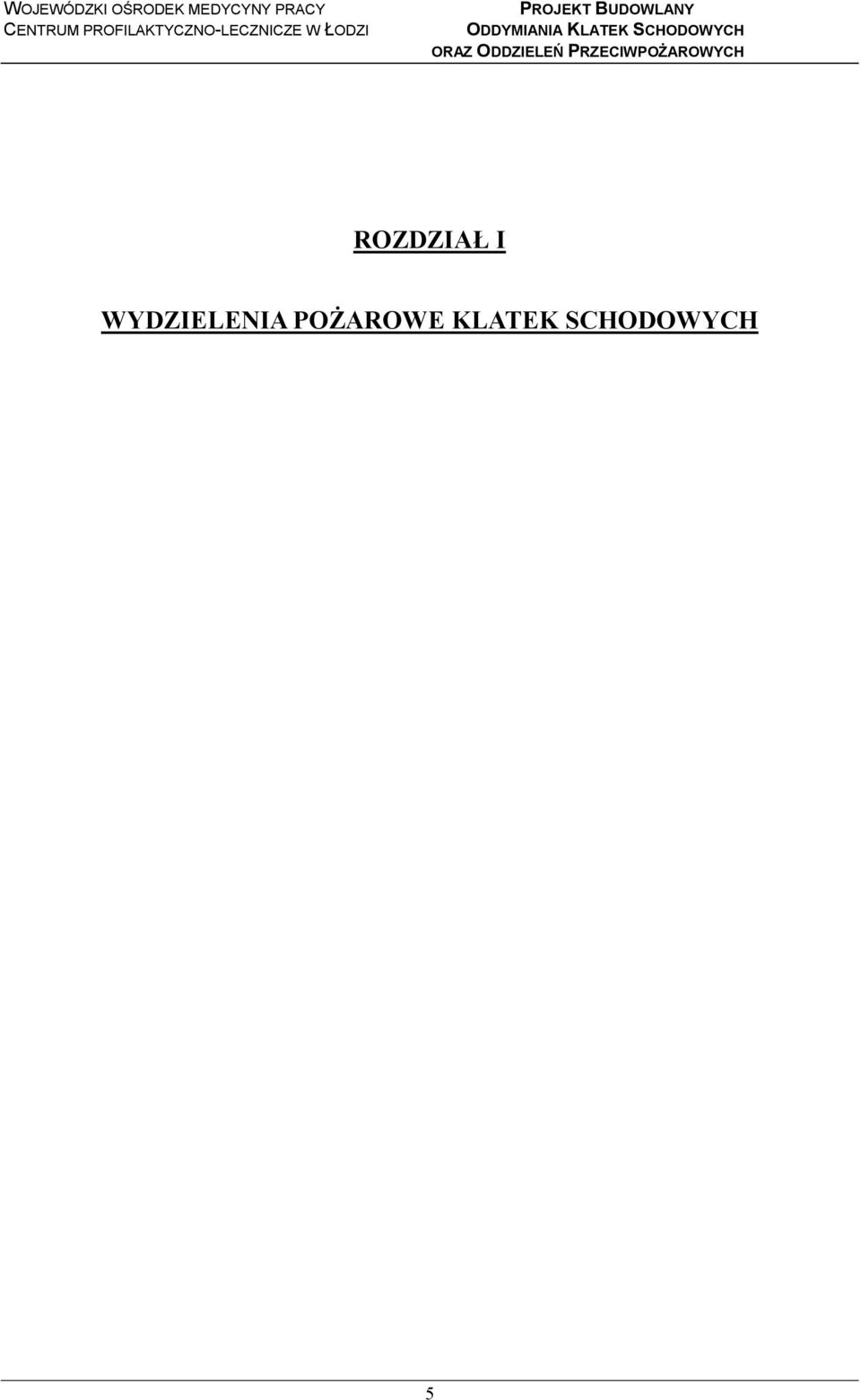

6 WOJEWÓDZKI OŚRODEK MEDYCYNY PRACY CENTRUM PROFILAKTYCZNO-LECZNICZE W ŁODZI PROJEKT BUDOWLANY ODDYMIANIA KLATEK SCHODOWYCH ORAZ ODDZIELEŃ PRZECIWPOŻAROWYCH 1. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt wydzieleń pożarowych klatek schodowych w budynkach A, B i C Wojewódzkiego Ośrodka Medycyny Pracy Centrum Profilaktyczno-Lecznicze w Łodzi. Projekt opracowano zgodnie z obowiązującymi przepisami i normami. 2. PODSTAWA OPRACOWANIA 2.1. Umowa na wykonanie prac projektowych 2.2. Rzuty budowlane obiektu dostarczone przez Zleceniodawcę 2.3. Obowiązujące normy i dokumenty związane z projektem: BN-84/ Instalacje wewnętrzne. Ogólne wymagania PN-IEC Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego, oprzewodowanie. Ustawa z dnia 7 lipca 1994r. - Prawo budowlane (Dz.U nr 89 póz. 414) - tekst jednolity ustawy - Dz.U nr 106 póz z późn. zmianami Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 21 kwietnia 2006r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów. (Dz. U. Nr 80, poz. 563) z późn. zmianami Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z 15 czerwca 2002 Nr 75 poz. 690) Mechaniczne i techniczne systemy zabezpieczeń (Poradnik pod red. A. Wójcika) Dokumentacja Techniczno Ruchowa Instrukcje eksploatacji urządzeń opracowane przez producentów 3. OPIS WYDZIELENIA POŻAROWE W celu wydzielenia pożarowego klatek schodowych, konieczne jest wstawienie ścianek wydzielenia pożarowego wraz z drzwiami pożarowymi. Ścianki i drzwi wydzieleń pożarowych muszą posiadać klasę odporności ogniowej EI60/EI30. Miejsce instalacji drzwi wydzieleń ppoż. zaznaczono na rysunkach. Typy i wymiary drzwi stanowią załącznik do niniejszej dokumentacji. W trakcie normalnego użytkowania obiektu, drzwi na ciągach komunikacyjnych pozostają otwarte. W chwili wykrycia zagrożenia (dym na drogach ewakuacyjnych) drzwi muszą się zamknąć. W tym celu zaprojektowano instalację systemu zamknięć ogniowych. Drzwi pozostają w pozycji otwartej poprzez system trzymaczy elektromagnetycznych. Sterowanie odbywa się poprzez centralę sterującą BAZ współpracującą z centralą oddymiania RZN i przyciskami przerywającymi. Wszystkie projektowane drzwi przeciwpożarowe i dymoszczelne należy wyposażyć w samozamykacze. Ścianki działowe na Klatce Schodowej nr 3 zaprojektowano w systemie GKF o odporności ogniowej EI 60. Ze względu na montaż w ściance drzwi przeciwpożarowych zaleca się dobór systemu o szerokości stelaża równej 100 mm. W miejscu montażu drzwi przeciwpożarowych należy stosować stelaże ościeżnicowe obudowane płytą GKF również od strony otworów drzwiowych. Wymaganą odporność ścianek działowych można uzyskać np. montując obustronnie płyty GKF gr. 12,5 mm na konstrukcji nośnej CW 100 z wypełnieniem wełną mineralną o gęstości 35kg/m3 (System Nida Lafarge). Podstawowym warunkiem stosowania wełny mineralnej w lekkich ściankach działowych jest jej temperatura topnienia, która wynosi ok stopni C. 6

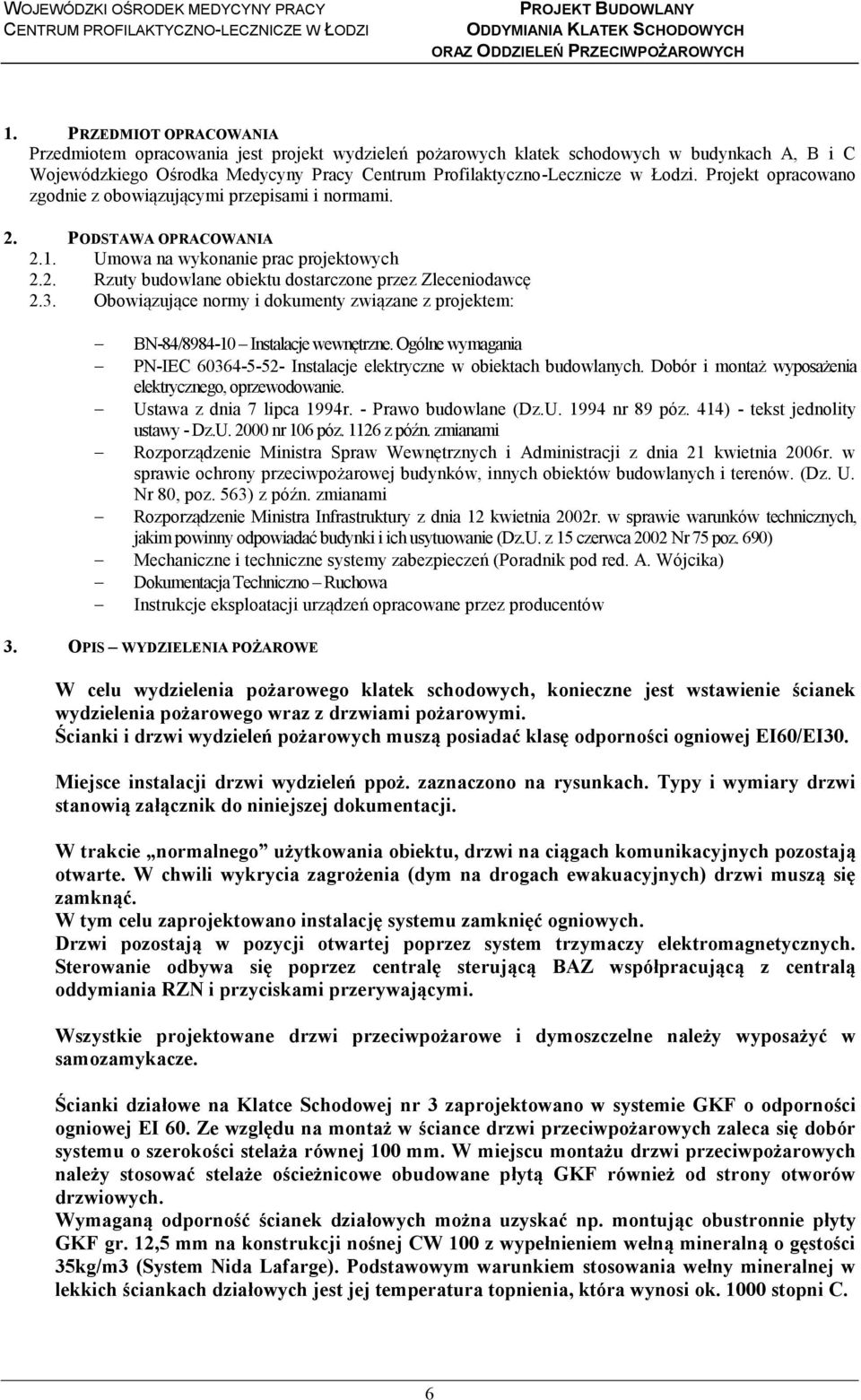

7 WOJEWÓDZKI OŚRODEK MEDYCYNY PRACY CENTRUM PROFILAKTYCZNO-LECZNICZE W ŁODZI PROJEKT BUDOWLANY ODDYMIANIA KLATEK SCHODOWYCH ORAZ ODDZIELEŃ PRZECIWPOŻAROWYCH 4. OPIS INSTALACJI SYSTEMU ZAMKNIĘĆ OGNIOWYCH Centrala zamknięć ogniowych BAZ 2 Centrale BAZ 2 służą do sterowania chwytakami elektromagnetycznymi w systemach zamknięć ogniowych. Chwytaki utrzymują drzwi i bramy stanowiące zamknięcia ogniowe w pozycji otwartej umożliwiając przemieszczanie się osób i towarów. Zadziałanie automatycznej czujki pożarowej lub ręcznego przycisku zwalniającego powoduje odłączenie od chwytaka napięcia zasilającego magnes. Pod wpływem samozamykaczy drzwi zamykają się zapobiegając rozprzestrzenianiu się ognia na inne części budynku. Centrala BAZ została wyposażona w podtrzymanie zasilania chwytaków elektromagnetycznych przy chwilowych zanikach zasilania podstawowego 230VAC. Czas podtrzymania jest uzależniony od ilości podłączonych elementów. Dane techniczne Typ centrali: BAZ 2 Zasilanie: 230VAC/50Hz Moc znamionowa: 80VA System zamykający Zasilanie: 24VDC Max prąd: 2A Wyzwolenie ręczne poprzez przycisk przerywający UT 4U. Bezpotencjałowy zestyk sygnalizacji zdalnej: 230V/6A Stopień ochrony: IP30 Obudowa: PC, RAL 7035 Wymiary obudowy: mm Przyciski przerywający UT 4U Przycisk przerywający służy do ręcznego przerwania zasilania chwytaków elektromagnetycznych i tym samym zamknięcie drzwi ppoż. Lokalizacja central systemu zamknięć ogniowych Zaprojektowano lokalizację central BAZ na klatce schodowej na najwyższej kondygnacji przy centrali oddymiania, w pobliżu drzwi przewidzianych do wysterowania. Orientacyjną lokalizację pokazano na załączonych rysunkach. Dokładne rozmieszczenie central należy ustalić z Inwestorem na etapie wykonastwa. Zasilanie central Zasilanie central należy prowadzić osobną linią zasilającą, przewodem YDY 3x1,5 mm 2 z najbliższej rozdzielni elektrycznej (np. piętrowej). Montaż instalacji Połączenia między centralą a przyciskami przerywającymi i chwytakami elektromagnetycznymi należy wykonać kablem YDY 3x1,5. Połączenia między centralą a czujkami należy wykonać kablem YnTKSYekw 1x2x0,8. Przewody należy prowadzić w listwach PCV, rurkach instalacyjnych lub w korytach kablowych. Przewody przechodzące przez ścianę lub stropy należy prowadzić w osłonach rurkowych (przepustach). Przepusty w ścianach i stropach należy wykonać w klasie odporności ogniowej odpowiadającej klasie 7
8 WOJEWÓDZKI OŚRODEK MEDYCYNY PRACY CENTRUM PROFILAKTYCZNO-LECZNICZE W ŁODZI PROJEKT BUDOWLANY ODDYMIANIA KLATEK SCHODOWYCH ORAZ ODDZIELEŃ PRZECIWPOŻAROWYCH elementów budowlanych, przez które przechodzą. Wszystkie przewody należy prowadzić w odległości, co najmniej 0,3 m od instalacji energetycznej. 5. UWAGI KOŃCOWE Zalecenia dla wykonawcy Pomiędzy elementami stosować przewody jednoodcinkowe. Całość robót należy skoordynować z innymi branżami, a zwłaszcza z branżą elektryczną. Należy przeszkolić personel użytkownika w zakresie zasad działania systemu i jego obsługi. Ewentualne rozszerzenie instalacji o dodatkowe elementy (czujki, przyciski, chwytami itp.) należy uzgodnić z projektantem oraz wykonawcą instalacji. Dokumentacja Pomieszczenie ochrony (portiernia), należy wyposażyć w dokumenty związane z obsługą techniczną i konserwacyjną systemu: Plan sytuacyjny (wyciąg) z zaznaczeniem urządzeń systemu. Opis funkcjonowania, instrukcja obsługi i wytyczne konserwacji. Książka pracy systemu, w której należy notować wszystkie prace związane obsługą techniczną, zmiany, przeróbki, modernizacje, wyłączenia / włączenia, jak również wszystkie wypadki alarmów pożarowych (w tym fałszywych) i uszkodzeniowych z podaniem daty i godziny zdarzenia; wszystkie wpisy muszą być imienne. Wykaz osób funkcyjnych, to znaczy osoby związane z obiektem, które należy w pierwszej kolejności powiadomić o pożarze w obiekcie; adresy i numery telefonów służbowych i prywatnych. Nazwa i adres konserwatora. Szkolenie Wszystkie osoby zatrudnione w budynku powinny być przeszkolone w zakresie obsługi systemu. Bezpośredni nadzór całodobowy nad centralką systemu sprawować będą wytypowani pracownicy. Szkolenie powinno być przeprowadzone przez specjalistę. Każda ze szkolonych osób musi mieć możliwość praktycznego zapoznania się z obsługą systemu. Konserwacja Poniżej przedstawiono podstawowe warunki eksploatacji systemu w aspekcie sprawności technicznej i operacyjnej. Wymagania te określają ramowy i szczegółowy zakres prac konserwacyjnych oraz obsługi technicznej. Obsługa Codzienna. Sprawdzić wskazania centralki. Obsługa Kwartalna. Sprawdzić poprawność pracy systemu. Obsługa Roczna. Procedura odbioru Odbiór techniczny instalacji systemu powinien być przeprowadzony w obecności przedstawiciela inwestora, inspektora nadzoru, przedstawiciela wykonawcy, specjalisty d/s ochrony przeciwpożarowej i przyszłego konserwatora. UWAGA: Na dzień odbioru powinna być sporządzona umowa na konserwację systemu. 8

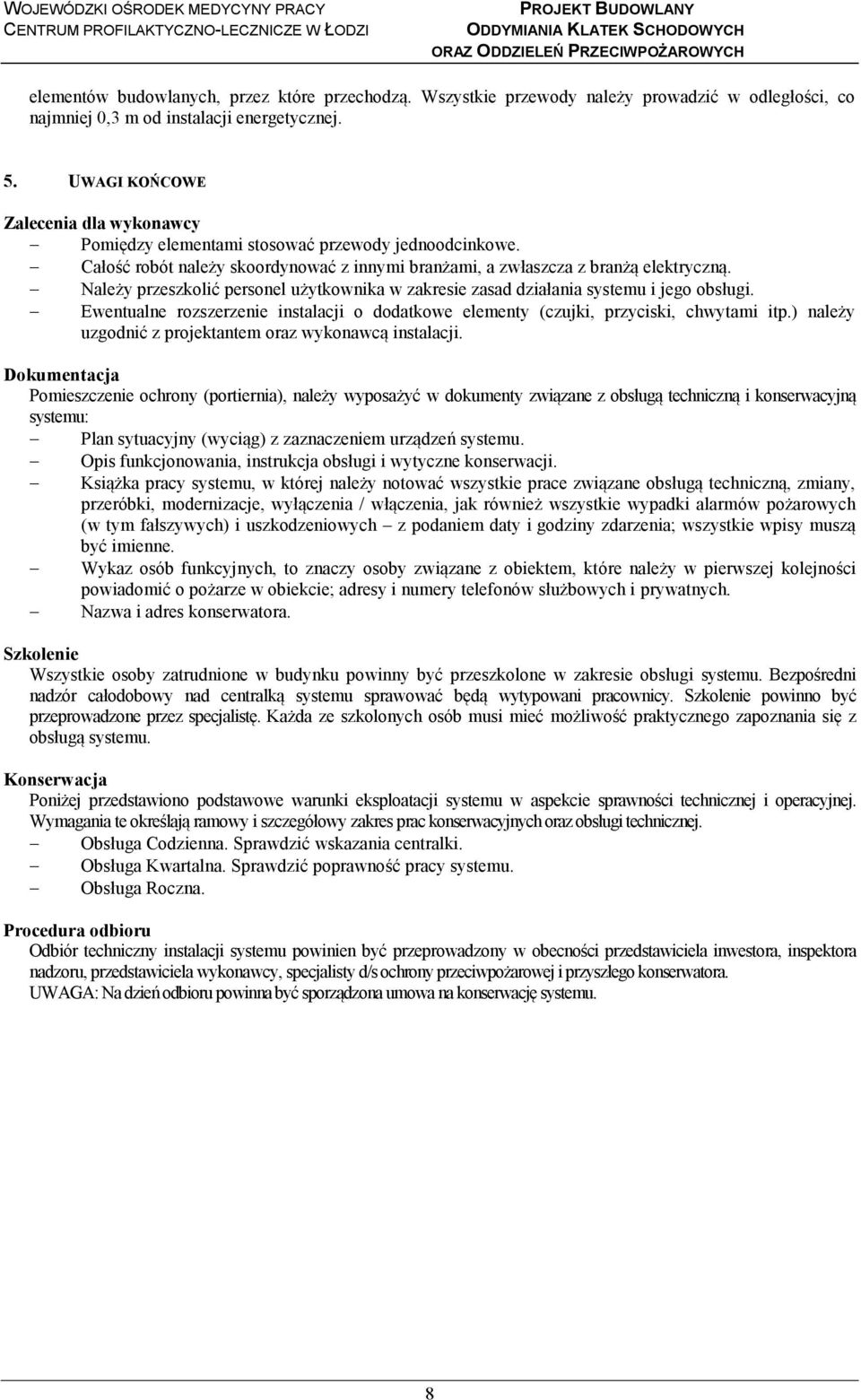

9 WOJEWÓDZKI OŚRODEK MEDYCYNY PRACY CENTRUM PROFILAKTYCZNO-LECZNICZE W ŁODZI PROJEKT BUDOWLANY ODDYMIANIA KLATEK SCHODOWYCH ORAZ ODDZIELEŃ PRZECIWPOŻAROWYCH 6. WYKAZ URZĄDZEŃ Opis Typ Ilość Drzwi ppoż. D1-A-1/EI60 kpl. 1 Drzwi ppoż. D2-A-1/EI60 kpl. 1 Drzwi ppoż. D3-A-1/EI60 kpl. 1 Drzwi ppoż. D4-A-1/EI30 kpl. 1 Drzwi ppoż. D5-A-1/EI60 kpl. 1 Drzwi ppoż. D6-A-1/EI60 kpl. 1 Drzwi ppoż. D1-A+0/EI30 kpl. 1 Drzwi ppoż. D2-A+0/EI30 kpl. 1 Drzwi ppoż. D3-A+0/EI30 kpl. 1 Drzwi ppoż. D2-A+1/EI30 kpl. 1 Drzwi ppoż. D2-A+3/EI30 kpl. 1 Drzwi ppoż. D1-A+3/EI30 kpl. 1 Drzwi ppoż. D1-A+5/EI30 kpl. 1 Drzwi ppoż. D2-A+5/EI30 kpl. 1 Drzwi ppoż. K1-A+5/EI30 kpl. 1 Drzwi ppoż. D1-A+6/EI30 kpl. 1 Drzwi ppoż. D2-A+6/EI30 kpl. 1 Drzwi ppoż. D4-B-1/EI60 kpl. 1 Drzwi ppoż. D5-B-1/EI30 kpl. 1 Drzwi ppoż. D3-B-1/EI60 kpl. 1 Drzwi ppoż. D2-B-1/EI60 kpl. 1 Drzwi ppoż. D1-B-1/EI60 kpl. 1 Drzwi ppoż. D1-B+0/EI30 kpl. 1 Drzwi ppoż. D2-B+0/EI30 kpl. 1 Drzwi ppoż. D3-B+0/EI30 kpl. 1 Drzwi ppoż. D4-B+0/EI60 kpl. 1 Drzwi ppoż. D1-B+1/EI30 kpl. 1 Drzwi ppoż. D2-B+1/EI30 kpl. 1 Drzwi ppoż. D3-B+1/EI30 kpl. 1 Drzwi ppoż. D4-B+1/EI30 kpl. 1 Drzwi ppoż. D5-B+1/EI30 kpl. 1 Okno ppoż. stałe O1-B+1/EI30 kpl. 1 Okno ppoż. stałe O2-B+1/EI30 kpl. 1 Okno ppoż. stałe O1-C-1/EI60 kpl. 1 Okno ppoż. stałe O2-C-1/EI60 kpl. 1 Okno ppoż. stałe O3-C-1/EI60 kpl. 1 Okno ppoż. stałe O4-C-1/EI60 kpl. 1 Okno ppoż. stałe O1-C+0/EI60 kpl. 1 Okno ppoż. stałe O2-C+0/EI60 kpl. 1 Okno ppoż. stałe O3-C+0/EI60 kpl. 1 Okno ppoż. stałe O4-C+0/EI60 kpl. 1 Okno ppoż. stałe O1-A+0/EI60 kpl. 1 Okno ppoż. stałe O2-A+0/EI60 kpl. 1 Okno ppoż. stałe O1-C+1/EI60 kpl. 1 Okno ppoż. stałe O2-C+1/EI60 kpl. 1 Okno ppoż. stałe O3-C+1/EI60 kpl. 1 Okno ppoż. stałe O4-C+1/EI60 kpl. 1 Okno ppoż. stałe O1-A+1/EI60 kpl. 1 Okno ppoż. stałe O2-A+1/EI60 kpl. 1 Kurtyna ppoż., rolowana, z napędem elektrycznym EW 60/E120 EW60/E120 szt. 1 Centrala zamknięć ogniowych 2,0A BAZ 2 szt. 3 Przycisk przerywający dla BAZ UT 4U szt. 14 9

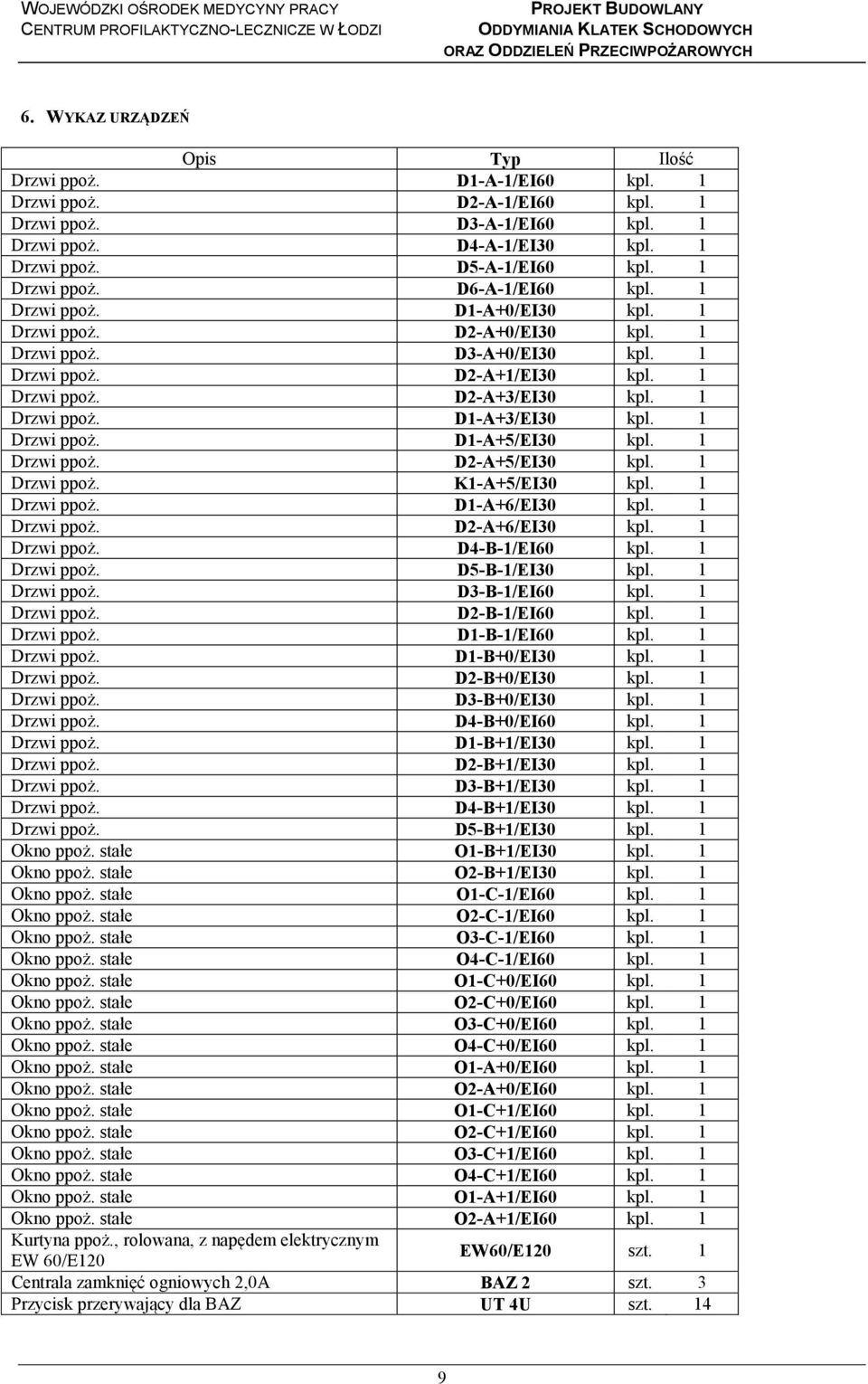

10 WOJEWÓDZKI OŚRODEK MEDYCYNY PRACY CENTRUM PROFILAKTYCZNO-LECZNICZE W ŁODZI PROJEKT BUDOWLANY ODDYMIANIA KLATEK SCHODOWYCH ORAZ ODDZIELEŃ PRZECIWPOŻAROWYCH Obudowa natynkowa, do przycisków UT AP-LT szt. 14 System samozamykająco-blokujący do drzwi ogniowych FD451ST szt. 14 Przewód instalacyjny YDY 3x1,5 kpl. 1 Przewód instalacyjny (zasilanie) YDY 3x1,5 kpl. 1 Rurki i listwy instalacyjne kpl. 1 Materiały instalacyjne: kołki, uchwyty, wkręty itp. kpl. 1 Przepusty kablowe, masy uszczelniające o odpowiedniej klasie odporności ogniowej kpl. 1 10
11 WOJEWÓDZKI OŚRODEK MEDYCYNY PRACY CENTRUM PROFILAKTYCZNO-LECZNICZE W ŁODZI PROJEKT BUDOWLANY ODDYMIANIA KLATEK SCHODOWYCH ORAZ ODDZIELEŃ PRZECIWPOŻAROWYCH Rozdział II SYSTEM ODDYMIANIA KLATKI SCHODOWEJ 11
12 WOJEWÓDZKI OŚRODEK MEDYCYNY PRACY CENTRUM PROFILAKTYCZNO-LECZNICZE W ŁODZI PROJEKT BUDOWLANY ODDYMIANIA KLATEK SCHODOWYCH ORAZ ODDZIELEŃ PRZECIWPOŻAROWYCH 1. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt systemu oddymiania klatek schodowych w Budynku A, B i C Wojewódzkiego Ośrodka Medycyny Pracy Centrum Profilaktyczno-Leczniczym w Łodzi. Projekt opracowano zgodnie z obowiązującymi przepisami i normami. 2. PODSTAWA OPRACOWANIA 2.1. Umowa na wykonanie prac projektowych 2.2. Rzuty budowlane obiektu dostarczone przez Zleceniodawcę 2.3. Obowiązujące normy i dokumenty związane z projektem: PKN-CEN/TS 54-14:2006 Systemy sygnalizacji pożarowej - Część 14: Wytyczne planowania, projektowania, instalowania, odbioru, eksploatacji i konserwacji PN-B Instalacje grawitacyjnego odprowadzania dymu i ciepła PN-E Systemy sygnalizacji pożarowej. Projektowanie, zakładanie, odbiór, eksploatacja i konserwacja instalacji PN-ISO Symbole graficzne na planach ochrony przeciwpożarowej. Wyszczególnienie. PN-EN :2002 Systemy alarmowe. Kompatybilność elektromagnetyczna BN-84/ Instalacje wewnętrzne. Ogólne wymagania PN-IEC Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego, oprzewodowanie. Ustawa z dnia 7 lipca 1994r. - Prawo budowlane (Dz.U nr 89 póz. 414) - tekst jednolity ustawy - Dz.U nr 106 póz z późn. zmianami. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 21 kwietnia 2006r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów. (Dz. U. Nr 80, poz. 563) z późn. zmianami Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z 15 czerwca 2002 Nr 75 poz. 690) Zasady sterowania automatycznymi urządzeniami przeciwpożarowymi przez systemy sygnalizacji pożarowej. (opracowanie J. Sawickiego) Mechaniczne i techniczne systemy zabezpieczeń (Poradnik pod red. A. Wójcika) Dokumentacja Techniczno Ruchowa Instrukcje eksploatacji urządzeń opracowane przez producentów 3. OPIS SYSTEMU Oddymianie mechaniczne klatki schodowej będzie się odbywać poprzez wentylator oddymiający, oraz napowietrzanie klatki poprzez kanał do napowietrzania (Budynek B piwnica o wym. 40x60). Wentylator oddymiający Dobrano Wentylator Dachowy Oddymiający BSH typ BVD 400/30-4 (400 st. C/ 120 min) V=6000 m3/h, Pst. = 490 Pa. Osprzęt: - cokół dachowy, - klapa samozamykająca, - króciec elastyczny ognioodporny, - szafa zasilająco sterownicza współdziałająca z centralą oddymiania NAPOWIETRZANIE W celu zapewnienia powietrza uzupełniającego, należy przewidzieć odpowiednią liczbę otworów doprowadzających. 12
13 WOJEWÓDZKI OŚRODEK MEDYCYNY PRACY CENTRUM PROFILAKTYCZNO-LECZNICZE W ŁODZI PROJEKT BUDOWLANY ODDYMIANIA KLATEK SCHODOWYCH ORAZ ODDZIELEŃ PRZECIWPOŻAROWYCH Oddymianie grawitacyjne klatki schodowej będzie się odbywać poprzez otwarcie klap dymowych (okien przewidzianych do oddymiania) na ostatniej kondygnacji, oraz otwarcie okien w celu dostarczenia powietrza. Dobór powierzchni oddymiania: Zgodnie z normą PN-B :2001 punkt 4.1: Wymagana powierzchnia czynna klap dymowych A cz na klatce schodowej budynków niskich i średniowysokich powinna wynosić, co najmniej 5% powierzchni rzutu poziomego podłogi tej klatki schodowej, a w budynkach wysokich nie mniej niż 7%. Powierzchnia jednego otworu pod klapę dymową nie może być mniejsza niż 1,0m 2 w budynkach niskich i średniowysokich i 1,5m 2 w budynkach wysokich. NAPOWIETRZANIE W celu zapewnienia powietrza uzupełniającego, należy przewidzieć odpowiednią liczbę otworów doprowadzających. 4. OPIS INSTALACJI SYSTEMU ODDYMIANIA Centrale oddymiania będą współpracować z centralami systemu zamknięć ogniowych BAZ. Centrala sterująca oddymianiem RZN 440x K System oddymiania 440x-K zawiera wszystkie komponenty niezbędne dla tego rodzaju instalacji na klatkach schodowych wyposażonych w okna połaciowe lub fasadowe. Najważniejsza część instalacji, centrala RZN 440x-K, posiada wysoki standard wyposażenia zapewniający komfort obsługi. Zintegrowany service timer do kontroli częstości zabiegów konserwacyjnych, możliwość kodowania i nastawiania funkcji np.: alarm w przypadku zakłócenia, regulacja czasu przewietrzania, ograniczenie wysuwu stanowi standardowe elementy systemu. Parametry konstrukcja kompaktowa dla całkowitego prądu napędu od 2 do 8A stabilizowane napięcie wyjściowe możliwość podłączenia maks. 8 przycisków oddymiania i 14 czujek pożarowych wolno stosować tylko czujki dopuszczone przez D+H włączalne funkcje bezpieczeństwa: zakłócenie = alarm, resetowanie instalacji oddymiania i zdalne resetowanie czujek dymowych możliwość przyłączenia czujki deszczowej lub wiatrowo-deszczowej bez modułu dodatkowego główna płyta drukowana z 1 miejscem wtykowym na moduł dodatkowy. centrala w natynkowej obudowie z tworzywa sztucznego; zamykane drzwiczki z blachy stalowej (możliwość odrębnego nabycia podtynkowego zestawu montażowego do centrali zamykana obudowa natynkowa z blachy stalowej (-KS) możliwość przyłączenia optycznych i akustycznych urządzeń alarmowych 72 godziny awaryjnego zasilania w wypadku przerwy w dostawie energii z sieci wymagane 2 akumulatory w połączeniu ze środkami alarmowymi w programie D+H dostępne są jako akcesoria: przycisk oddymiania i wentylacji, napędy okienne, czujki pożarowe oraz urządzenia sterujące instalacji wiatrowej, deszczowej i temperatury pomieszczeń. Dane techniczne: Napięcie znamionowe: Moc znamionowa: Temperatura pracy: Stopień ochrony: Rodzaje pracy 230VAC, 50Hz 240VA -5 do +40 st. C IP30 - dozór: praca długotrwała 13

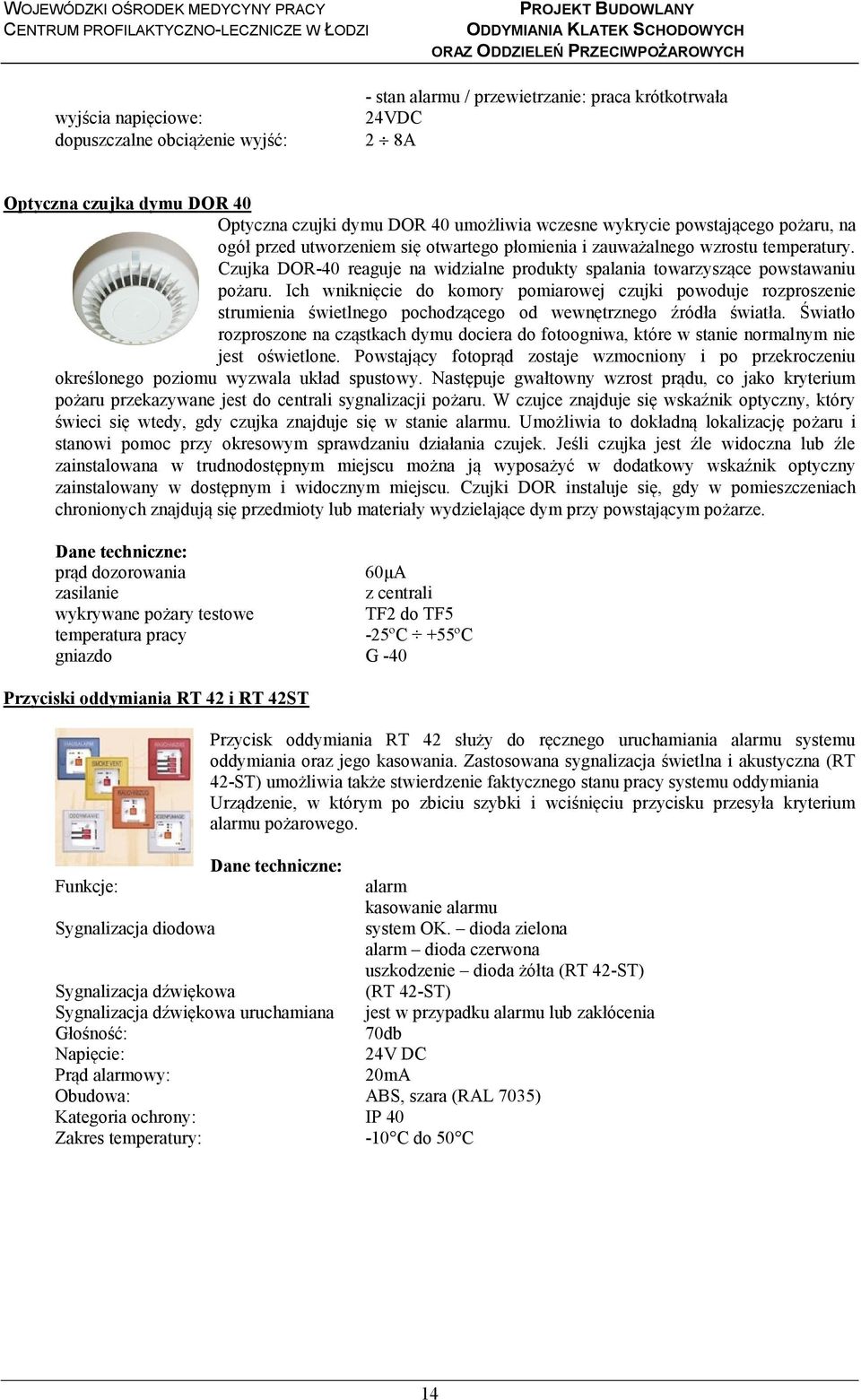

14 WOJEWÓDZKI OŚRODEK MEDYCYNY PRACY CENTRUM PROFILAKTYCZNO-LECZNICZE W ŁODZI PROJEKT BUDOWLANY ODDYMIANIA KLATEK SCHODOWYCH ORAZ ODDZIELEŃ PRZECIWPOŻAROWYCH wyjścia napięciowe: dopuszczalne obciążenie wyjść: - stan alarmu / przewietrzanie: praca krótkotrwała 24VDC 2 8A Optyczna czujka dymu DOR 40 Optyczna czujki dymu DOR 40 umożliwia wczesne wykrycie powstającego pożaru, na ogół przed utworzeniem się otwartego płomienia i zauważalnego wzrostu temperatury. Czujka DOR-40 reaguje na widzialne produkty spalania towarzyszące powstawaniu pożaru. Ich wniknięcie do komory pomiarowej czujki powoduje rozproszenie strumienia świetlnego pochodzącego od wewnętrznego źródła światła. Światło rozproszone na cząstkach dymu dociera do fotoogniwa, które w stanie normalnym nie jest oświetlone. Powstający fotoprąd zostaje wzmocniony i po przekroczeniu określonego poziomu wyzwala układ spustowy. Następuje gwałtowny wzrost prądu, co jako kryterium pożaru przekazywane jest do centrali sygnalizacji pożaru. W czujce znajduje się wskaźnik optyczny, który świeci się wtedy, gdy czujka znajduje się w stanie alarmu. Umożliwia to dokładną lokalizację pożaru i stanowi pomoc przy okresowym sprawdzaniu działania czujek. Jeśli czujka jest źle widoczna lub źle zainstalowana w trudnodostępnym miejscu można ją wyposażyć w dodatkowy wskaźnik optyczny zainstalowany w dostępnym i widocznym miejscu. Czujki DOR instaluje się, gdy w pomieszczeniach chronionych znajdują się przedmioty lub materiały wydzielające dym przy powstającym pożarze. Dane techniczne: prąd dozorowania 60μA zasilanie z centrali wykrywane pożary testowe TF2 do TF5 temperatura pracy -25ºC +55ºC gniazdo G -40 Przyciski oddymiania RT 42 i RT 42ST Przycisk oddymiania RT 42 służy do ręcznego uruchamiania alarmu systemu oddymiania oraz jego kasowania. Zastosowana sygnalizacja świetlna i akustyczna (RT 42-ST) umożliwia także stwierdzenie faktycznego stanu pracy systemu oddymiania Urządzenie, w którym po zbiciu szybki i wciśnięciu przycisku przesyła kryterium alarmu pożarowego. Dane techniczne: Funkcje: alarm kasowanie alarmu Sygnalizacja diodowa system OK. dioda zielona alarm dioda czerwona uszkodzenie dioda żółta (RT 42-ST) Sygnalizacja dźwiękowa (RT 42-ST) Sygnalizacja dźwiękowa uruchamiana jest w przypadku alarmu lub zakłócenia Głośność: 70db Napięcie: 24V DC Prąd alarmowy: 20mA Obudowa: ABS, szara (RAL 7035) Kategoria ochrony: IP 40 Zakres temperatury: -10 C do 50 C 14

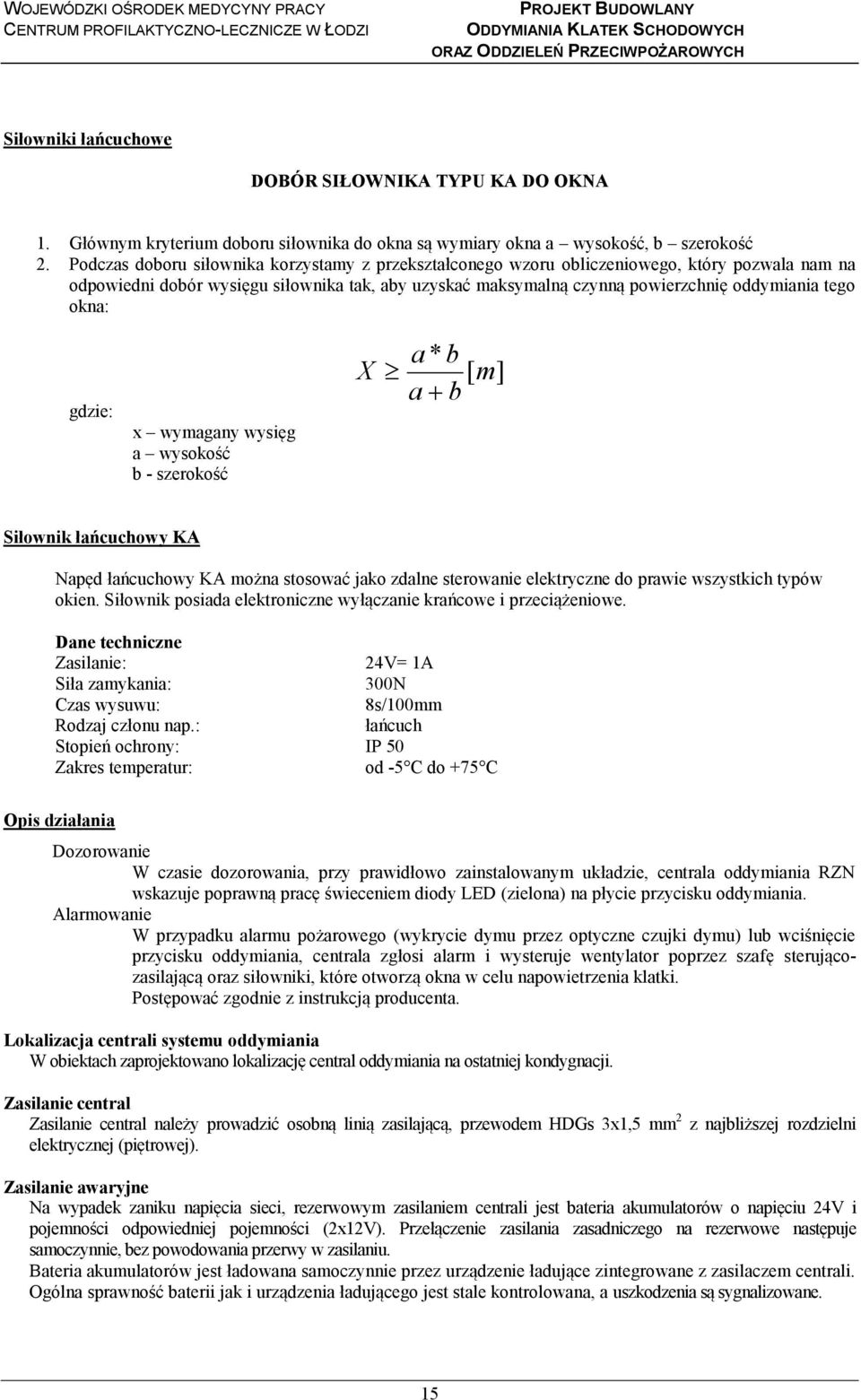

15 WOJEWÓDZKI OŚRODEK MEDYCYNY PRACY CENTRUM PROFILAKTYCZNO-LECZNICZE W ŁODZI PROJEKT BUDOWLANY ODDYMIANIA KLATEK SCHODOWYCH ORAZ ODDZIELEŃ PRZECIWPOŻAROWYCH Siłowniki łańcuchowe DOBÓR SIŁOWNIKA TYPU KA DO OKNA 1. Głównym kryterium doboru siłownika do okna są wymiary okna a wysokość, b szerokość 2. Podczas doboru siłownika korzystamy z przekształconego wzoru obliczeniowego, który pozwala nam na odpowiedni dobór wysięgu siłownika tak, aby uzyskać maksymalną czynną powierzchnię oddymiania tego okna: gdzie: x wymagany wysięg a wysokość b - szerokość a * b X [ m] a b Siłownik łańcuchowy KA Napęd łańcuchowy KA można stosować jako zdalne sterowanie elektryczne do prawie wszystkich typów okien. Siłownik posiada elektroniczne wyłączanie krańcowe i przeciążeniowe. Dane techniczne Zasilanie: 24V= 1A Siła zamykania: 300N Czas wysuwu: 8s/100mm Rodzaj członu nap.: łańcuch Stopień ochrony: IP 50 Zakres temperatur: od -5 C do +75 C Opis działania Dozorowanie W czasie dozorowania, przy prawidłowo zainstalowanym układzie, centrala oddymiania RZN wskazuje poprawną pracę świeceniem diody LED (zielona) na płycie przycisku oddymiania. Alarmowanie W przypadku alarmu pożarowego (wykrycie dymu przez optyczne czujki dymu) lub wciśnięcie przycisku oddymiania, centrala zgłosi alarm i wysteruje wentylator poprzez szafę sterującozasilającą oraz siłowniki, które otworzą okna w celu napowietrzenia klatki. Postępować zgodnie z instrukcją producenta. Lokalizacja centrali systemu oddymiania W obiektach zaprojektowano lokalizację central oddymiania na ostatniej kondygnacji. Zasilanie central Zasilanie central należy prowadzić osobną linią zasilającą, przewodem HDGs 3x1,5 mm 2 z najbliższej rozdzielni elektrycznej (piętrowej). Zasilanie awaryjne Na wypadek zaniku napięcia sieci, rezerwowym zasilaniem centrali jest bateria akumulatorów o napięciu 24V i pojemności odpowiedniej pojemności (2x12V). Przełączenie zasilania zasadniczego na rezerwowe następuje samoczynnie, bez powodowania przerwy w zasilaniu. Bateria akumulatorów jest ładowana samoczynnie przez urządzenie ładujące zintegrowane z zasilaczem centrali. Ogólna sprawność baterii jak i urządzenia ładującego jest stale kontrolowana, a uszkodzenia są sygnalizowane. 15
16 WOJEWÓDZKI OŚRODEK MEDYCYNY PRACY CENTRUM PROFILAKTYCZNO-LECZNICZE W ŁODZI PROJEKT BUDOWLANY ODDYMIANIA KLATEK SCHODOWYCH ORAZ ODDZIELEŃ PRZECIWPOŻAROWYCH Montaż instalacji Połączenia między centralą i czujkami należy wykonać kablem YnTKSYekw 2x2x0,8. Połączenia między centralą i przyciskami oddymiania należy wykonać kablem YnTKSYekw 3x2x0,8. Połączenia między centralą i siłownikami należy wykonać kablem HDGs 3x1,5. Połączenia między szafą sterująco-zasilającą i wentylatorem należy wykonać kablem HDGs 5x2,5. Do prowadzenia instalacji kablem niepalnym HDGs (sterowanie urządzeniami zewnętrznymi, wykonawczymi) należy zastosować metalowe uchwytki i kołki. Przewody linii dozorowych należy prowadzić w listwach PCV, rurkach instalacyjnych lub w korytach kablowych. Przewody przechodzące przez ścianę lub stropy należy prowadzić w osłonach rurkowych (przepustach). Przepusty w ścianach i stropach należy wykonać w klasie odporności ogniowej odpowiadającej klasie elementów budowlanych, przez które przechodzą. Wszystkie przewody należy prowadzić w odległości, co najmniej 0,3 m od instalacji energetycznej. Przejścia przez ściany i stropy należy wykonać w rurkach winidurowych. Metalowe korytka i rurki uziemić. Opis techniczny System LISTEC System LISTEC jest kablowym sensorycznym systemem detekcji pożaru. Uzupełnia on podstawową ochronę pożarową obiektu. Cechy systemu: bardzo dokładny pomiar temperatury i rejestrowanie wzrostu temperatury w jednostce czasu (wykrycie pożaru zanim wystąpią jego wizualne objawy czyli dym-ogień) dokładną lokalizację pożaru na podstawie adresowalnych sensorów wewnątrz kabla (odpowiedź na pytanie w którym miejscu zainicjowany został pożar lub jego pierwsze symptomy) pełna wizualizacja w/w zdarzeń na PC oraz połączenie z centralą pożarową lub jednostką straży pożarnej system w pełni programowalny i skalowalny szerokie spektrum zastosowania -40C do +200C w miejscach nawet bardzo zanieczyszczonych skalowalna czułość pomiaru temperatury bardzo dokładny pomiar temperatury w dowolnym miejscu i lokalizacji nawet w ciężkim zapyleniu dokładny monitoring temperatury dla poszczególnych pomieszczeń lub lokalizacji w obiekcie z podziałem na dowolne strefy Akceptowany i dopuszczony na podstawie certyfikatu VdS G i AT /2009 CNBOP System jest wykonywany przy pomocy odcinków kabla sensorycznego zasilanego i monitorowanego przez kontrolery SCU800/16. Kontrolery są zasilane z atestowanych zasilaczy buforowych. Kontroler przekazuje sygnały pożarowe i uszkodzeniowe do nadrzędnego systemu oddymiania (centrala RZN) za pomocą przekaźników. Centralna Jednostka Sterująca SCU 800/16 jest elementem nadzorującym systemu d-list dla maksymalnie dwóch kabli sensorycznych. Centralka wykonuje cykliczne co 10 sekund odczyt adresowanych czujników. Uzyskane w ten sposób wartości zmierzonej temperatury, analizuje w odniesieniu do różnych kryteriów alarmowych. Jej zadaniem jest również zasilanie kabli sensorycznych. Alarm pożarowy jest generowany w przypadku przekroczenia progu maksymalnego lub wzrostu temperatury w określonej jednostce czasu (analiza różniczkowa). Oba parametry mogą być ustawione indywidualnie dla każdego z podłączonych kabli sensorycznych lub ich stref. Dokładność pomiaru, wynosząca 0,1º, powoduje, że system jest bardzo czuły. Wypróbowane i przetestowane algorytmy, które są stosowane w analizie, eliminują fałszywe alarmy wywoływane przez naturalne zmiany temperatury. Alarmy są sygnalizowane za pomocą diod LED na panelu przednim. Informacje alarmowe poprzez styk bezpotencjałowy mogą być wysyłane do innych systemów, komputerów głównych (hostów) lub innych systemów transmisyjnych. Każdy z kabli sensorycznych generuje i sygnalizuje alarm pożarowy indywidualnie. Kasowanie alarmu odbywa się poprzez zewnętrzny sygnał z nadrzędnej centrali ppoż. lub poprzez naciśnięcie przycisku kasującego zamontowanego na panelu przednim. Kabel SEC 15 zbudowany jest z płaskiego 2 żyłowego przewodu, wyposażonego w zintegrowane obwody czujników temperatury, umieszczone w odstępach określonych przez użytkownika. Kabel jest montowany do podłoża na uchwytach ostępowych co 0,75 do 1m. Transmisja danych temperatury dokonywana jest w kodzie cyfrowym, dzięki czemu długość kabla może wynosić do 250m. Montaż i rozruch systemu należy wykonywać zgodnie z wytycznymi producenta. 16

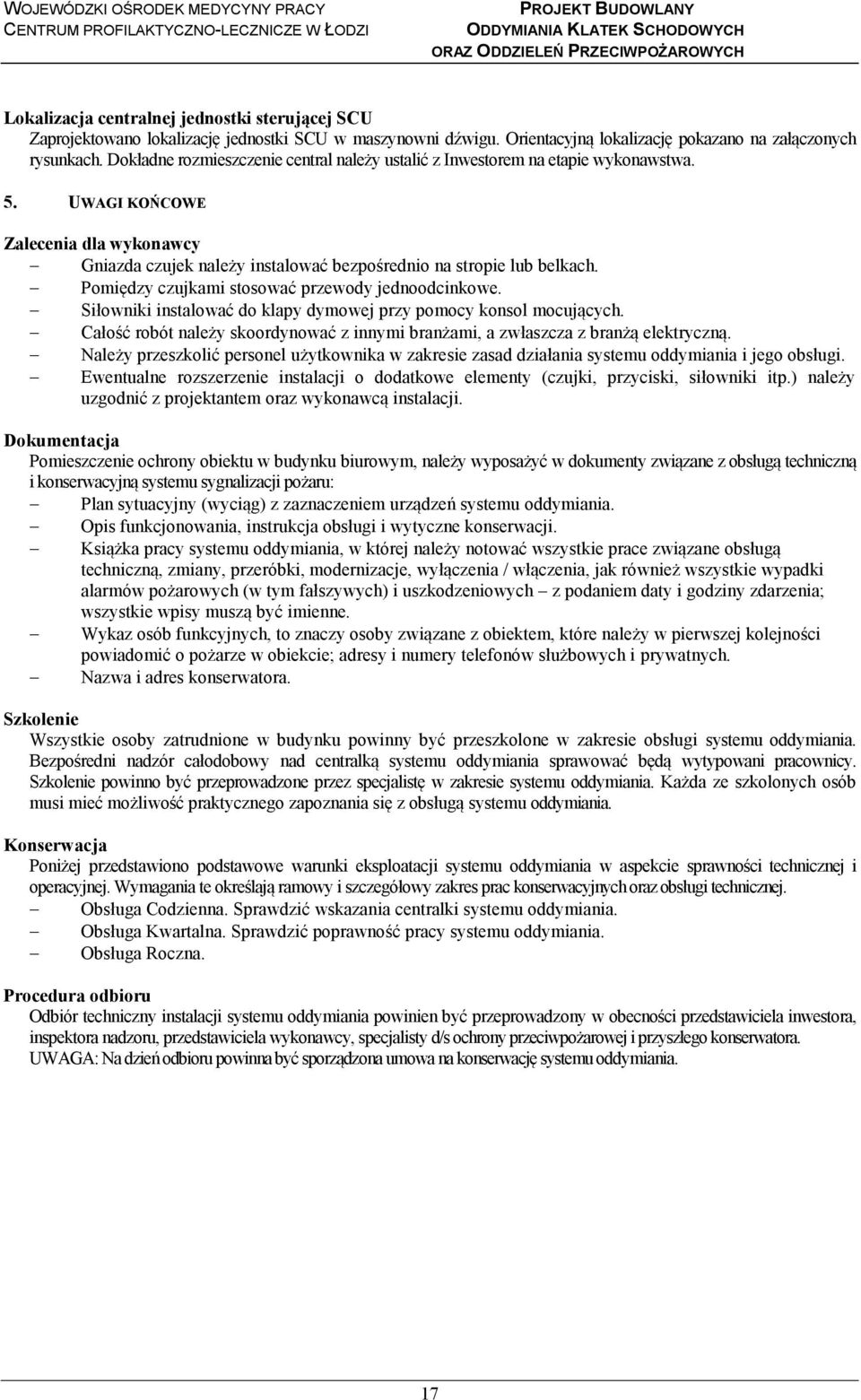

17 WOJEWÓDZKI OŚRODEK MEDYCYNY PRACY CENTRUM PROFILAKTYCZNO-LECZNICZE W ŁODZI PROJEKT BUDOWLANY ODDYMIANIA KLATEK SCHODOWYCH ORAZ ODDZIELEŃ PRZECIWPOŻAROWYCH Lokalizacja centralnej jednostki sterującej SCU Zaprojektowano lokalizację jednostki SCU w maszynowni dźwigu. Orientacyjną lokalizację pokazano na załączonych rysunkach. Dokładne rozmieszczenie central należy ustalić z Inwestorem na etapie wykonawstwa. 5. UWAGI KOŃCOWE Zalecenia dla wykonawcy Gniazda czujek należy instalować bezpośrednio na stropie lub belkach. Pomiędzy czujkami stosować przewody jednoodcinkowe. Siłowniki instalować do klapy dymowej przy pomocy konsol mocujących. Całość robót należy skoordynować z innymi branżami, a zwłaszcza z branżą elektryczną. Należy przeszkolić personel użytkownika w zakresie zasad działania systemu oddymiania i jego obsługi. Ewentualne rozszerzenie instalacji o dodatkowe elementy (czujki, przyciski, siłowniki itp.) należy uzgodnić z projektantem oraz wykonawcą instalacji. Dokumentacja Pomieszczenie ochrony obiektu w budynku biurowym, należy wyposażyć w dokumenty związane z obsługą techniczną i konserwacyjną systemu sygnalizacji pożaru: Plan sytuacyjny (wyciąg) z zaznaczeniem urządzeń systemu oddymiania. Opis funkcjonowania, instrukcja obsługi i wytyczne konserwacji. Książka pracy systemu oddymiania, w której należy notować wszystkie prace związane obsługą techniczną, zmiany, przeróbki, modernizacje, wyłączenia / włączenia, jak również wszystkie wypadki alarmów pożarowych (w tym fałszywych) i uszkodzeniowych z podaniem daty i godziny zdarzenia; wszystkie wpisy muszą być imienne. Wykaz osób funkcyjnych, to znaczy osoby związane z obiektem, które należy w pierwszej kolejności powiadomić o pożarze w obiekcie; adresy i numery telefonów służbowych i prywatnych. Nazwa i adres konserwatora. Szkolenie Wszystkie osoby zatrudnione w budynku powinny być przeszkolone w zakresie obsługi systemu oddymiania. Bezpośredni nadzór całodobowy nad centralką systemu oddymiania sprawować będą wytypowani pracownicy. Szkolenie powinno być przeprowadzone przez specjalistę w zakresie systemu oddymiania. Każda ze szkolonych osób musi mieć możliwość praktycznego zapoznania się z obsługą systemu oddymiania. Konserwacja Poniżej przedstawiono podstawowe warunki eksploatacji systemu oddymiania w aspekcie sprawności technicznej i operacyjnej. Wymagania te określają ramowy i szczegółowy zakres prac konserwacyjnych oraz obsługi technicznej. Obsługa Codzienna. Sprawdzić wskazania centralki systemu oddymiania. Obsługa Kwartalna. Sprawdzić poprawność pracy systemu oddymiania. Obsługa Roczna. Procedura odbioru Odbiór techniczny instalacji systemu oddymiania powinien być przeprowadzony w obecności przedstawiciela inwestora, inspektora nadzoru, przedstawiciela wykonawcy, specjalisty d/s ochrony przeciwpożarowej i przyszłego konserwatora. UWAGA: Na dzień odbioru powinna być sporządzona umowa na konserwację systemu oddymiania. 17
18 WOJEWÓDZKI OŚRODEK MEDYCYNY PRACY CENTRUM PROFILAKTYCZNO-LECZNICZE W ŁODZI PROJEKT BUDOWLANY ODDYMIANIA KLATEK SCHODOWYCH ORAZ ODDZIELEŃ PRZECIWPOŻAROWYCH 6. WYKAZ URZĄDZEŃ Opis Typ Ilość Wentylator Dachowy Oddymiający Osprzęt: - cokół dachowy, BSH kpl. 2 - klapa samozamykająca, - króciec elastyczny ognioodporny Szafa zasilająco sterownicza do wentylatora SZS kpl. 2 współdziałająca z centralą oddymiania Centrala oddymiania RZN szt. 5 Akumulator 12V szt. 10 Siłownik łańcuchowy KA szt. 8 Konsola szt. 8 Optyczna czujka dymu DOR 40 szt. 32 Gniazdo czujki G 40 szt. 32 Przycisk oddymiania RT 42 szt. 11 Zespół sterująco kontrolny linii czujek KM- SCU 800/16 kpl. 1 Zespół czujek liniowych KM - SEC 15 kpl. 1 Zasilacz z akumulatorami ZSP 135 RD kpl. 1 Przewód instalacyjny YnTKSYekw 2x2x0,8 kpl. 1 Przewód instalacyjny HTKSHekw 3x2x0,8 kpl. 1 Przewód instalacyjny HDGs 3x1,5 kpl. 1 Przewód instalacyjny HDGs 5x2,5 kpl. 1 Rurki i listwy instalacyjne kpl. 1 Materiały instalacyjne: kołki, uchwyty, wkręty itp. kpl. 1 Przepusty kablowe, masy uszczelniające o odpowiedniej klasie odporności ogniowej kpl. 1 18
19 WOJEWÓDZKI OŚRODEK MEDYCYNY PRACY CENTRUM PROFILAKTYCZNO-LECZNICZE W ŁODZI PROJEKT BUDOWLANY ODDYMIANIA KLATEK SCHODOWYCH ORAZ ODDZIELEŃ PRZECIWPOŻAROWYCH 7. WYKAZ CERTYFIKATÓW Nr certyfikatu 2410/2007 AT / /2007 Opis Centrala sterowania systemami oddymiania i przewietrzania typu RZN 44xx-K/-KS/-M/-MS i RZN 43xx - E Centrala sterowania systemami oddymiania i przewietrzania typu RZN 44xx-K/-KS/-M/-MS i RZN 43xx - E Elektryczne siłowniki łańcuchowe typ: KA3/2xxx, KA50/xxx, KA32/xxx-BSY, KA50/xxx-BSY, KA64/xxx-TW Data wydania Data ważności /2007 Ręczny przycisk oddymiania typ RT42, RT42-ST AT / /2007 AT / / /2010 AT-0017/ / / /A 2173/2006 AT-0057/ / /A 008/ / /A Ręczny przycisk oddymiania typu RT w odmianach: RT42, RT42-ST, RT42-2, RT42-3, RT43H, RT43-N Centrala sterująca zamknięciami przeciwpożarowymi typu: BAZ2, BAZ04 i BAZ04-N Centrala sterująca zamknięciami przeciwpożarowymi typu: BAZ2, BAZ04 i BAZ04-N Telekomunikacyjne kable stacyjne do instalacji przeciwpożarowych typu YnTKSY, YnTKSYekw, YnTKSXekw Telekomunikacyjne kable stacyjne do instalacji przeciwpożarowych typu YnTKSY, YnTKSYekw, YnTKSXekw Telekomunikacyjne kable stacyjne do instalacji przeciwpożarowych typu: YnTKSY i YnTKSX Telekomunikacyjne kable stacyjne do instalacji przeciwpożarowych typu: YnTKSY i YnTKSX Telekomunikacyjne kable stacyjne typu YnTKSY Kable elektroenergetyczne, bezhalogenowe, ognioodporne do instalacji ppoż. typu HDGs (FE 180) PH 90; HDGs ekwf (FE 180) PH 90; HLGs (FE 180) PH 90; HLGs ekwf (FE 180) PH 90; Kable elektroenergetyczne, bezhalogenowe, ognioodporne do instalacji ppoż. typu: HDGs PH90, HDGs ekwf PH90, HLGs PH90, HLGs ekwf PH90 Kable elektroenergetyczne typu: HDGs FE180/PH90 i HDGs ekwf FE/180/PH90 Kable elektroenergetyczne, bezhalogenowe, ognioodporne do instalacji ppoż. typu: HDGs PH90, HDGs ekwf PH90, HLGs PH90, HLGs ekwf PH90 Telekomunikacyjne kable stacyjne typu HTKSHekw
20 WOJEWÓDZKI OŚRODEK MEDYCYNY PRACY CENTRUM PROFILAKTYCZNO-LECZNICZE W ŁODZI PROJEKT BUDOWLANY ODDYMIANIA KLATEK SCHODOWYCH ORAZ ODDZIELEŃ PRZECIWPOŻAROWYCH 8. RYSUNKI 20
21 B C A Inwestor: Obiekt: Temat: Etap: Koncepcja i projekt: DATA: marzec 2011 BRANŻA: BUDOWLANA / ELEKTR. SKALA: 1:100 RYS. NR 001
22 B C A Inwestor: Obiekt: Temat: Etap: Koncepcja i projekt: DATA: marzec 2011 BRANŻA: BUDOWLANA / ELEKTR. SKALA: 1:100 RYS. NR 002
23 B C A Inwestor: Obiekt: Temat: Etap: Koncepcja i projekt: DATA: marzec 2011 BRANŻA: BUDOWLANA / ELEKTR. SKALA: 1:100 RYS. NR 003
24 B C A Inwestor: Obiekt: Temat: Etap: Koncepcja i projekt: DATA: marzec 2011 BRANŻA: BUDOWLANA / ELEKTR. SKALA: 1:100 RYS. NR 004
25 B C A Inwestor: Obiekt: Temat: Etap: Koncepcja i projekt: DATA: marzec 2011 BRANŻA: BUDOWLANA / ELEKTR. SKALA: 1:100 RYS. NR 005
26 B C A Inwestor: Obiekt: Temat: Etap: Koncepcja i projekt: DATA: marzec 2011 BRANŻA: BUDOWLANA / ELEKTR. SKALA: 1:100 RYS. NR 006
27 B C A Inwestor: Obiekt: Temat: Etap: Koncepcja i projekt: DATA: marzec 2011 BRANŻA: BUDOWLANA / ELEKTR. SKALA: 1:100 RYS. NR 007
28 LINIA A SEC 15/5 60m zasilanie 230V HLGs 3x2,5 B C A Inwestor: Obiekt: Temat: Etap: Koncepcja i projekt: DATA: marzec 2011 BRANŻA: BUDOWLANA / ELEKTR. SKALA: 1:100 RYS. NR 008
29
30 BEZPIECZEŃSTWO I OCHRONA ZDROWIA (BIOZ) DLA ROBÓT MONTAŻOWYCH WYDZIELEŃ POŻAROWYCH I ODDYMIANIA KLATEK SCHODOWYCH W CENTRUM PROFILAKTYCZNO-LECZNICZYM W ŁODZI 1. WSTĘP Wszystkie materiały użyte do wykonania robót budowlano montanowych muszą posiadać aprobaty techniczne oraz atesty i odpowiadać wymaganiom Polskich Norm, norm branżowych lub norm zakładowych. W przypadku braku norm wymagania techniczne dotyczące przewodów i osprzętu powinny być uzgodnione miedzy wytwórcą i odbiorcą. Roboty muszą być wykonane zgodnie z dokumentacją projektową, specyfikacją techniczną, obowiązującymi normami. 2. SPRZĘT Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu, na jakość wykonywanych robót, zarówno w miejscu tych robót, jak też przy wykonywaniu czynności pomocniczych oraz transportu, załadunku i wyładunku materiałów, sprzętu. Sprzęt używany przez Wykonawcę powinien uzyskać akceptację Inspektora nadzoru. Liczba i wydajność sprzętu powinna gwarantować wykonanie robót zgodnie z zasadami określonymi w dokumentacji projektowej i wskazaniach Inspektora nadzoru w terminie przewidzianym kontraktem. Wykonawca przystępujący do budowy winien wykazać się możliwością korzystania z maszyn sprzętu, gwarantujących właściwą jakość robót. Narzędzia pracy powinny być utrzymane w należytym stanie technicznym, gwarantującą bezpieczną obsługę. Zabrania się używania narzędzi niesprawnych bądź uszkodzonych. Przed każdorazowym użyciem sprzętu ochronnego należy sprawdzić datę ważności oraz stwierdzić brak uszkodzeń. Narzędzia należy przechowywać w miejscach do te go celu wyznaczonych. 3. TRANSPORT Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót. Liczba środków transportu powinna gwarantować prowadzenie robót zgodnie z zasadami określonymi w dokumentacji projektowej, wskazaniach Inspektora nadzoru, w terminie przewidzianym kontraktem. Na środkach transportu przewożone materiały powinny być zabezpieczone przed ich przemieszczeniem i układane zgodnie z warunkami transportu wydanymi przez wytwórcę. 4. KONTROLA JAKOŚCI ROBÓT Wykonawca ma obowiązek wykonania pełnego zakresu badań na budowie w celu wskazania Inspektorowi nadzoru zgodności dostarczonych materiałów i realizowanych robót z dokumentacją projektową. Wykonawca powiadamia pisemnie Inspektora budowy o zakończeniu każdej roboty zanikającej, którą może kontynuować dopiero po stwierdzeniu założonej jakości przez Inspektora nadzoru. Przed przystąpieniem do robót, Wykonawca powinien uzyskać od producentów zaświadczenia o jakości lub atesty stosowanych materiałów. 5. ODBIÓR ROBÓT Odbiory robót będą prowadzone w etapach: 1. - odbiór robót zanikających i ulegających zakryciu 2. - odbiór częściowy 3. - odbiór ostateczny Warunkiem dokonania kompleksowego odbioru ostatecznego zadania będzie dokonanie odbioru końcowego oraz przekazanie do eksploatacji odpowiednich części zadania. Do odbioru ostatecznego. Wykonawca zobowiązany jest przedstawić poza dokumentami wymienionymi w powyższych specyfikacjach:
31 1. - oświadczenie kierownika budowy o zakończeniu budowy i prawidłowym wykonaniu robót oświadczenie kierownika budowy o doprowadzeniu terenu do należytego stanu i porządku. 6. BEZPIECZEŃSTWO I HIGIENA PRACY Praca przy urządzeniach elektroenergetycznych ze względu jej niebezpieczny charakter wymaga szczególnej ostrożności i uwag i. Wymaga tez znajomości zasad organizacji pracy oraz wymagań ustalonych obowiązującymi przepisami w zakresie bezpieczeństwa i higieny pracy. Zasadniczym aktem prawnym regulującym kompleksowo sprawy BHP są przepisy działu dziesiątego ustawy z dnia 26.VI r. - Kodeks Pracy (Dziennik Ustaw nr 24 poz. 141 z roku 1974 oraz Dziennik Ustaw nr 16 poz. 91 z roku 1975). 7. OBOWIĄZKI ZAKŁADU PRACY Według obowiązujących przepisów zakład pracy zobowiązany jest: zapewnić pracownikom w oparciu o najnowsze zdobycze nauki i techniki bezpieczne i higieniczne warunki pracy oraz prowadzić w tym zakresie systematyczne szkolenie wszystkich pracowników, utrzymywać pomieszczenia pracy, budynki i inne obiekty budowlane oraz tereny i urządzenia z nimi związane w stanie zapewniającym bezpieczne i higieniczne warunki pracy. wyposażyć pracowników w zależności od warunków i rodzajów pracy w niezbędne narzędzia pracy, sprzęt ochrony osobistej oraz odzież ochronna, zaznajomić pracowników z aktualnymi przepisami w zakresie bezpieczeństwa i higieny pracy związanymi z wykonywaniem przez nich prac. Przyjęcie do wiadomości tych przepisów musi być przez pracownika potwierdzone pisemnie. wydawać możliwie dokładne instrukcje i inne niezbędne wskazówki dotyczące bezpieczeństwa i higieny na poszczególnych stanowiskach pracy. Instrukcje te powinny być doręczone za pokwitowaniem. w miejscach widocznych wywieszać niezbędne informacje zawierające wskazówki w zakresie postępowania w razie wypadku (porażenia prądem, awarii, pożaru itp.), oraz wyciągi z odpowiednich przepisów BHP określających podstawowe zasady bezpieczeństwa pracy, stosować środki zapobiegające powstawaniu chorób zawodowych oraz utrzymywać w sprawności urządzenia służące do przeciwdziałania czynnikom powodującym choroby zawodowe, systematycznie prowadzić badania i pomiary czynników szkodliwych dla zdrowia. badać stan wypadkowości przy pracy oraz zachorowalności na choroby zawodowe i inne schorzenia wywołane warunkami pracy i stosować odpowiednie środki zapobiegawcze, zapewniać pracownikom odpowiednie urządzenia higieniczno-sanitarne oraz zapewnić pranie, odkasanie, suszenie i odkurzanie odzieży osobistej, umożliwiać innym zakładom prac y prowadzącym na jego terenie prace w zorganizowaniu pracy w sposób zapewniający bezpieczne i higieniczne warunki pracy. 8. OBOWIĄZKI OSÓB KIEROWNICTWA I DOZORU Organizować środowiska pracy z godnie z przepisami w zakresie bezpieczeństwa i higieny prac y, Zapewnić podległym pracownikom odzież ochronna i sprzęt ochronny oraz systematycznie dopilnowywać, aby środki te były stosowane zgodnie z ich przeznaczeniem. Organizowanie przygotowania i prowadzenia prac w sposób zabezpieczający przed chorobami zawodowymi i wypadkami przy pracy, Zapewnienie higienicznego stanu pomieszczeń pracy o raz bezpiecznego wyposażenia technicznego. Zapewnienie przestrzegania przez pracowników przepisów ppoż. i BHP. 9. OBOWIĄZKI PRACOWNIKÓW Przestrzeganie bezpiecznych warunków pracy stanowi jeden z podstawowych obowiązków każdego pracownika na każdym stanowisku pracy na budowie. Każdy pracowni zobowiązany jest: 1) Znać przepisy i zasady bezpieczeństwa i higieny pracy, brać udział w szkoleniach z tego zakresu oraz poddawać się wymaganym egzaminom sprawdzającym, 2) Na każdym stanowisku wykonywać prace w sposób zgodny z zasadami BHP oraz przestrzegać zarządzeń wydanych w tym zakresie.
32 3) Dbać o należyty stan urządzeń, narzędzi i sprzętu oraz porządku w miejscu pracy. 4) Przydzieloną odzież ochronną i robocza oraz sprzęt ochrony osobistej Używać zgodnie z przeznaczeniem. 5) Niezwłocznie zawiadamiać przełożonych o zauważonym w zakładzie wypadku pracy albo zagrożeniu życia lub zdrowia ludzkiego. 10.DO OBOWIĄZKÓW INSPEKTORA NADZORU INWESTORSKIEGO NALEŻY: 1) Reprezentowanie inwestora na budowie przez sprawowanie kontroli zgodności jej realizacji z projektem i pozwoleniem na budowę, przepisami oraz zasadami wiedzy technicznej, 2) Sprawdzanie jakości wykonywanych robót i wbudowanych wyrobów budowlanych, a w szczególności zapobieganie zastosowaniu wyrobów budowlanych wadliwych i niedopuszczonych do stosowania w budownictwie. 3) Sprawdzanie i odbiór robót budowlanych ulegających zakryciu lub zanikających, uczestniczenie w próbach i odbiorach technicznych instalacji, urządzeń technicznych i przewodów kominowych oraz przygotowanie i udział w czynnościach odbioru gotowych obiektów budowlanych i przekazywanie ich do usytuowania, 4) Potwierdzanie faktycznie wykonanych robót oraz usunięcia wad, a także, na żądanie inwestora, kontrolowanie rozliczeń budowy. 11.SZKOLENIE PRACOWNIKÓW W ZAKRESIE BHP Nie wolno dopuszczać pracownik a do pracy, do której wykonani a nie posiada dostatecznej umiejętności oraz znajomości przepisów i zasad bezpieczeństwa i higieny pracy
33 PROPOŻ Biuro Usług Przeciwpożarowych mgr inż. bryg. Bogusław Pabierowski Rzeczoznawca budowlany Rzeczoznawca upr. rzecz. nr 10/06/R/C/W-wa ds. zabezpieczeń przeciwpożarowych upr. proj. i wyk. nr 146/89/ZG upr. rzecz. KG PSP nr 277/93 Członek IIB: LUKZ/BO/0185/03 Zielona Góra ul. Zachodnia 31/1 tel. fax (68) , kom PROJEKT INSTALACJI WODOCIĄGOWEJ (PRZECIWPOŻAROWA WEWNĘTRZNA INSTALACJA HYDRANTOWA Z UWZGLĘDNIENIEM PRZENIESIENIA SZAFEK HYDRANTOWYCH DO STREFY CHRONIONEJ). Inwestor: WOJEWÓDZKI OŚRODEK MEDYCYNY PRACY CENTRUM PROFILAKTYCZNO LECZNICZE W ŁODZI UL. ALEKSANDROWSKA 61 / 63 W ŁODZI Obiekt: WOJEWÓDZKI OŚRODEK MEDYCYNY PRACY CENTRUM PROFILAKTYCZNO LECZNICZE W ŁODZI UL. ALEKSANDROWSKA 61 / 63 W ŁODZI MARZEC 2011
34 WOJEWÓDZKI OŚRODEK MEDYCYNY PRACY CENTRUM PROFILAKTYCZNO-LECZNICZE W ŁODZI INSTALACJA HYDRANTOWA 1. PODSTAWOWE DANE 1.1. PRZEDMIOT I ZAKRES OPRACOWANIA Przedmiotem niniejszego opracowania jest projekt budowlany Wojewódzkiego Ośrodka Medycyny Pracy Centrum Profilaktyczno-Lecznicze w Łodzi w zakresie instalacji hydrantowej. Projekt budowlany zawiera podstawowe rozwiązania z w/w zakresu. Znaczące zmiany w stosunku do niniejszego projektu w trakcie realizacji muszą zostać zaakceptowane przez Inwestora i Projektanta. Realizacja niezgodna z projektem zwalnia Projektanta z odpowiedzialności za projektowany i realizowany obiekt oraz przenosi tę odpowiedzialność na Wykonawcę. Projekt opracowano zgodnie z obowiązującymi przepisami i normami PODSTAWA OPRACOWANIA Podstawę opracowania stanowią: Zlecenie Inwestora, Podkłady architektoniczno-budowlane, Uzgodnienia z Inwestorem oraz międzybranżowe, Normy, przepisy, literatura fachowa oraz wytyczne instalacji sanitarnych. Obowiązujące akty prawne: Prawo budowlane z dnia z późniejszymi zmianami (jednolity tekst Ustawy Dz.U. nr 156 poz z 2006r.) Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. Nr 75 poz. 690 z późniejszymi zmianami, Dz.U. nr 33 z 2003r.) Rozporządzenie Ministra Infrastruktury z dnia r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. Nr 201 poz. 1238) Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz.U. nr 120, poz. 1133) Rozporządzenie Ministra Infrastruktury z dnia r. zmieniające rozporządzenie w sprawie szczegółowego zakresu i formy projektu budowlanego Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów. (Dz. U. z 2009r. Nr 170, poz oraz z 2010 nr 57, poz. 353) 2. INSTALACJA WODOCIĄGOWA 2.1. ZAPOTRZEBOWANIE BUDYNKU NA WODĘ Instalacja wodociągowa ma na celu zasilanie urządzeń socjalno-bytowej oraz hydrantów ppoż. Zapotrzebowanie na cele ppoż. Rzutujące na całkowite zapotrzebowanie wody są cele ppoż. zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz.U. z 2009r. nr 170, poz oraz z 2010r. nr 57, poz. 353) Minimalna wydajność poboru wody mierzona na wylocie prądownicy wynosi: Dla hydrantu DN25 1,0 dm 3 /s Zabezpieczeniem pożarowym wewnątrz budynku na kondygnacjach naziemnych (zgodnie z obowiązującymi przepisami) są hydranty ppoż. Φ25. Zatem przyjmując jednoczesność działania 2 szt. Wewnętrznych hydrantów ppoż. DN25 wypływ ten wynosi: Q ppoż. = 2*1,0 = 2 dm 3 /s = 7,2 m 3 /h Piwnice są zabezpieczone Hydrantami DN52. 2
35 WOJEWÓDZKI OŚRODEK MEDYCYNY PRACY CENTRUM PROFILAKTYCZNO-LECZNICZE W ŁODZI INSTALACJA HYDRANTOWA 2.2. WEWNĘTRZNA INSTALACJA HYDRANTOWA Zapotrzebowaniem pożarowym wewnątrz obiektu (zgodnie z obowiązującymi przepisami) są hydranty ppoż. Φ25. Zaprojektowane hydranty wewnętrzne ppoż. są hydrantami DN25 o 30m zasięgu węża półsztywnego i 3 m prądu gaśniczego (razem zasięg 33m). hydranty zlokalizowano w pobliżu przejść (zgodnie z częścią rysunkową). Każdy hydrant należy oznakować zgodnie z PN. zawory hydrantowe należy zainstalować w szafkach hydrantowych podtynkowych na wysokości 1,35±0,1m od poziomu posadzki. Minimalna wydajność pojedynczego hydrantu DN 25 wynosi 1,0 dm 3 /s. Przy projektowaniu średnic przewodów przyjęto zgodnie z PN jednoczesność działania 2 hydrantów wewnętrznych ppoż. DN 25, stąd Q ppoż. = 2*1,0 = 2 dm 3 /s Instalację oraz podejścia pod hydranty ppoż. należy wykonać z rur stalowych ocynkowanych, łączonych przy pomocy kształtek gwintowanych wg PN-80/H-74200, łączonych przy pomocy ocynkowanych łączników gwintowanych z żeliwa ciągliwego, o połączeniach uszczelnianych przy użyciu elastycznej taśmy teflonowej, przędzy z konopi lub pasy uszczelniającej lub na połączenia kołnierzowe z kształtkami ocynkowanymi z żeliwa ciągliwego. Instalację zaizolować w celu ochrony przed zjawiskiem potnienia. Izolację rur wykonać z otulin PU firmy Armacell gr. 6mm. Przewody poziome (rozprowadzające) należy układać przy ścianach budynku, ponad sufitem podwieszanym z normatywnym spadkiem 2% w kierunku zasilania, a podejścia do hydrantów w bruzdach ściennych. Przy montażu instalacji zachować normatywne odległości przewodów od innych instalacji. Wszystkie przejścia przewodów przez przegrody budowlane powinny być wykonane w tulejach ochronnych. Ewentualne przejścia między strefami oddzielenia pożarowego należy odpowiednio zabezpieczyć przeciwpożarowo. Podejścia pod piony oraz rozgałęzienia instalacji należy wykonać łagodnymi łukami. Podczas montowania rurociągów zachować zasady samokompensacji przewodów oraz właściwego montażu uchwytów stalowych i przesuwnych. 3. UWAGI KOŃCOWE Wszystkie prace budowlano-montażowe i odbiory wykonać zgodnie z zasadami BHP wg obowiązujących norm i przepisów oraz warunków technicznych wynikających ze stosowanych przepisów, jak również wymogów producentów lub dostawców poszczególnych urządzeń. Montaż i uruchomienie instalacji oraz urządzeń należy powierzyć wyspecjalizowanej i autoryzowanej firmie. Przed przystąpieniem do prac montażowych należy zapoznać się dokładnie z dokumentacją techniczną, obowiązującymi przepisami, z DTR urządzeń oraz wytycznymi producentów. Należy sprawdzić zgodność zamówionych i zakupionych elementów i urządzeń z zawartymi w specyfikacji technicznej. Należy zwrócić uwagę na kompletność dostaw, czy nie mają uszkodzeń. Po wykonaniu oraz należy sprawdzić ich kompletność, a także czy zostały wykonane zgodnie z projektem oraz obowiązującymi przepisami i czy możliwa jest obsługa wszystkich urządzeń w celu konserwacji i ewentualnych napraw. Należy sprawdzić czystość instalacji oraz kompletność wszystkich wymaganych dokumentów: Projekt wykonawczy, Protokoły odbiorów częściowych, Świadectwa i certyfikaty świadczące o dopuszczeniu urządzeń do stosowania w budownictwie Gwarancję, Instrukcję obsługi. Niniejszy projekt jest projektem budowlanym. Wszystkie zmiany w projekcie wynikające np. z podmiany urządzeń, zaistnienia problemów technicznych czy niejasności, należy uzgodnić z projektantem w ramach realizacji nadzoru autorskiego. 4. CZĘŚĆ RYSUNKOWA 3
