1 instrukcja obsługi

2

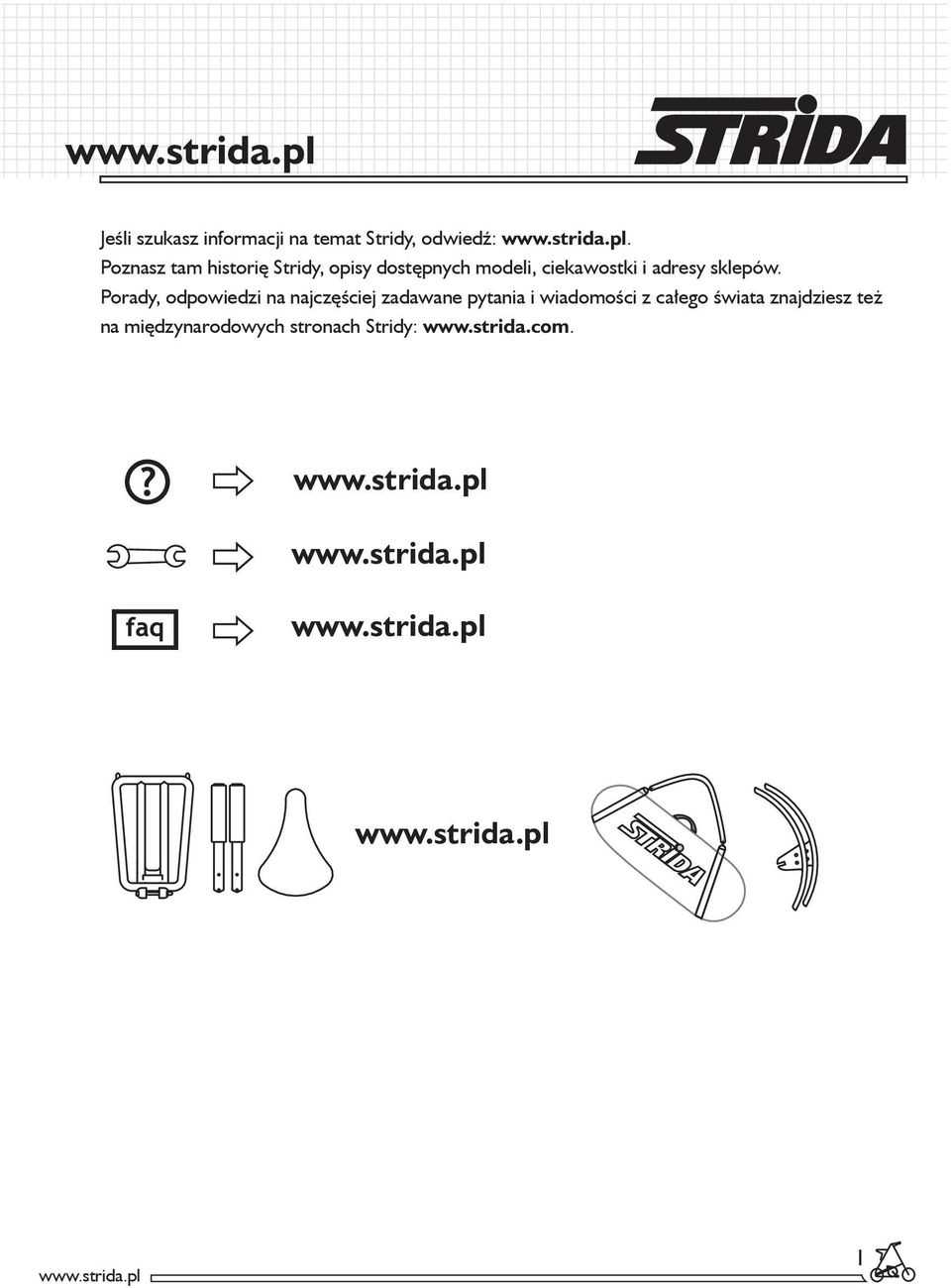

3 Jeśli szukasz informacji na temat Stridy, odwiedź:. Poznasz tam historię Stridy, opisy dostępnych modeli, ciekawostki i adresy sklepów. Porady, odpowiedzi na najczęściej zadawane pytania i wiadomości z całego świata znajdziesz też na międzynarodowych stronach Stridy: 1

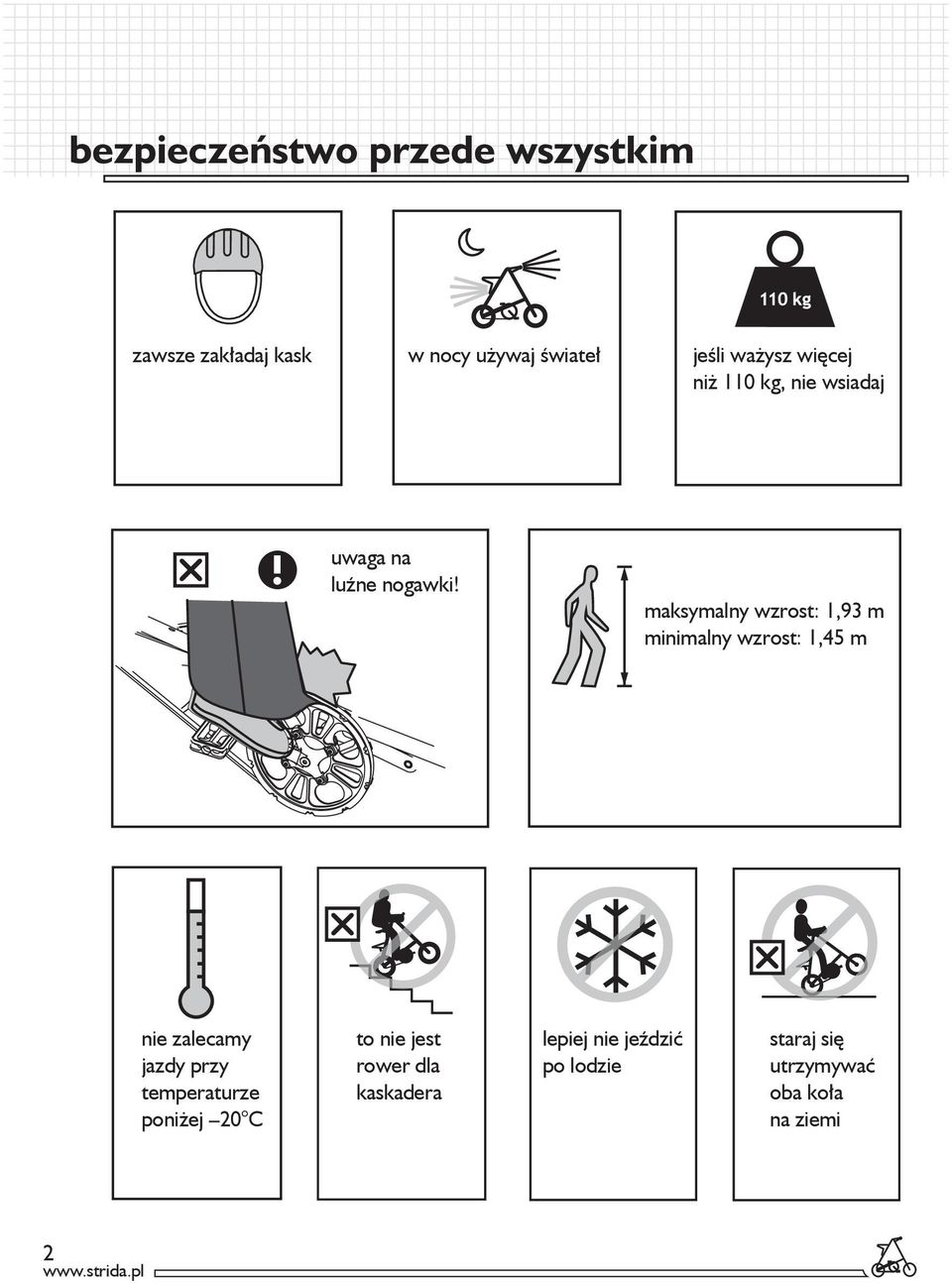

4 bezpieczeństwo przede wszystkim zawsze zakładaj kask w nocy używaj świateł jeśli ważysz więcej niż 110 kg, nie wsiadaj uwaga na luźne nogawki! maksymalny wzrost: 1,93 m minimalny wzrost: 1,45 m nie zalecamy jazdy przy temperaturze poniżej 20 C to nie jest rower dla kaskadera lepiej nie jeździć po lodzie staraj się utrzymywać oba koła na ziemi 2

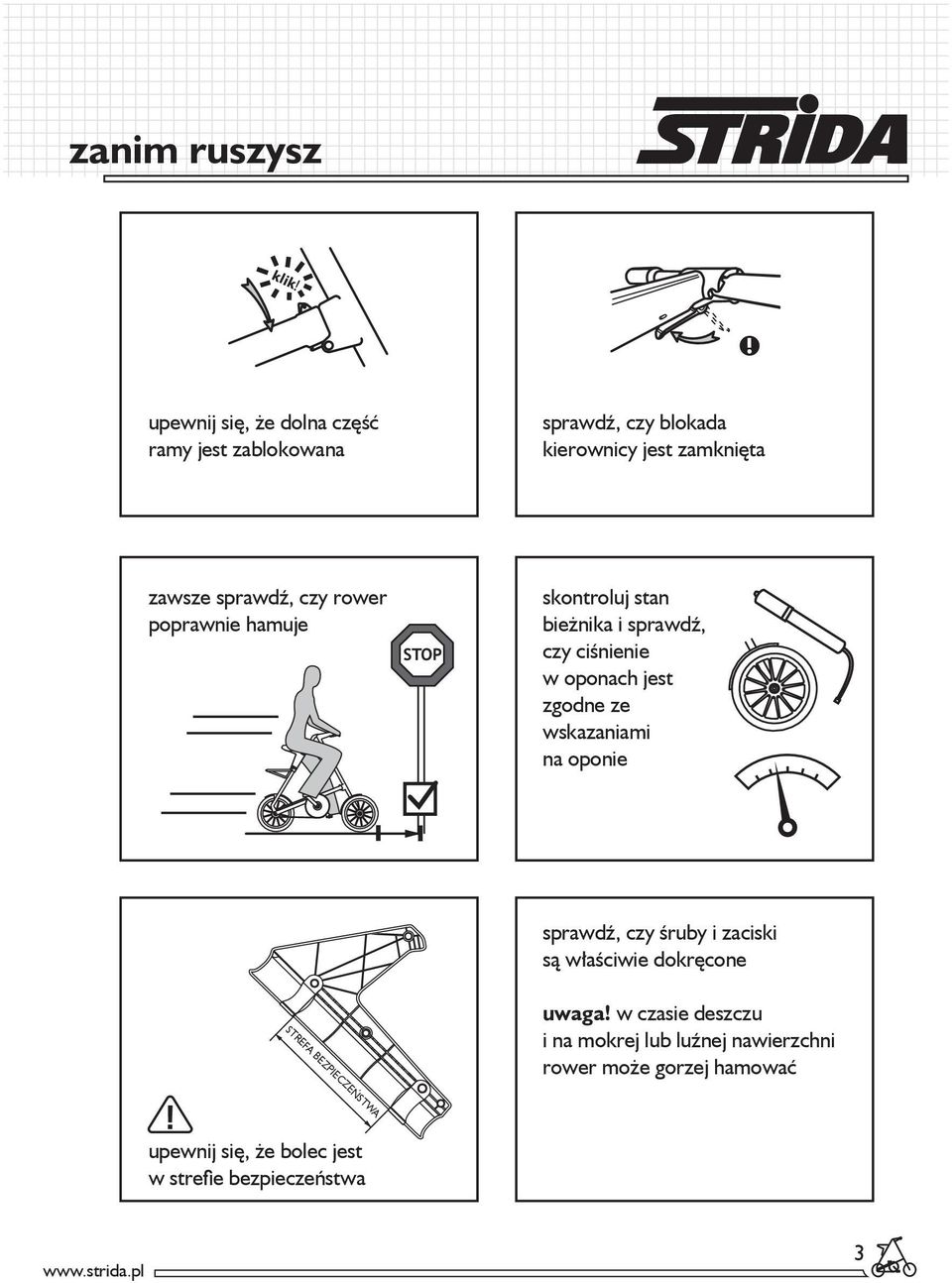

5 zanim ruszysz klik! upewnij się, że dolna część ramy jest zablokowana sprawdź, czy blokada kierownicy jest zamknięta zawsze sprawdź, czy rower poprawnie hamuje skontroluj stan bieżnika i sprawdź, czy ciśnienie w oponach jest zgodne ze wskazaniami na oponie sprawdź, czy śruby i zaciski są właściwie dokręcone uwaga! w czasie deszczu i na mokrej lub luźnej nawierzchni rower może gorzej hamować STREFA BEZPIECZEŃSTWA upewnij się, że bolec jest w strefie bezpieczeństwa 3

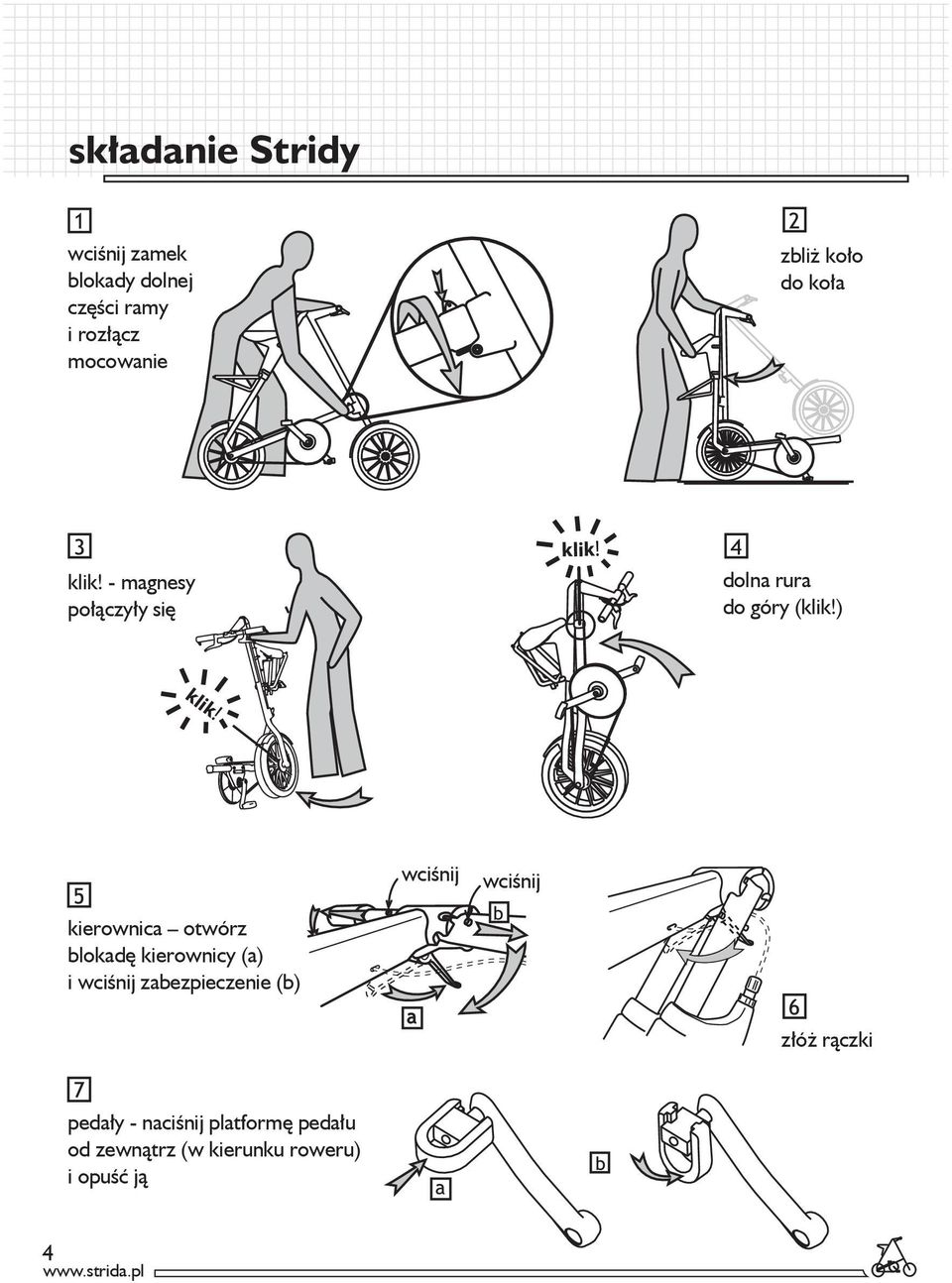

6 składanie Stridy wciśnij zamek blokady dolnej części ramy i rozłącz mocowanie zbliż koło do koła klik! - magnesy połączyły się klik! dolna rura do góry (klik!) klik! wciśnij wciśnij kierownica otwórz blokadę kierownicy (a) i wciśnij zabezpieczenie (b) złóż rączki pedały - naciśnij platformę pedału od zewnątrz (w kierunku roweru) i opuść ją 4

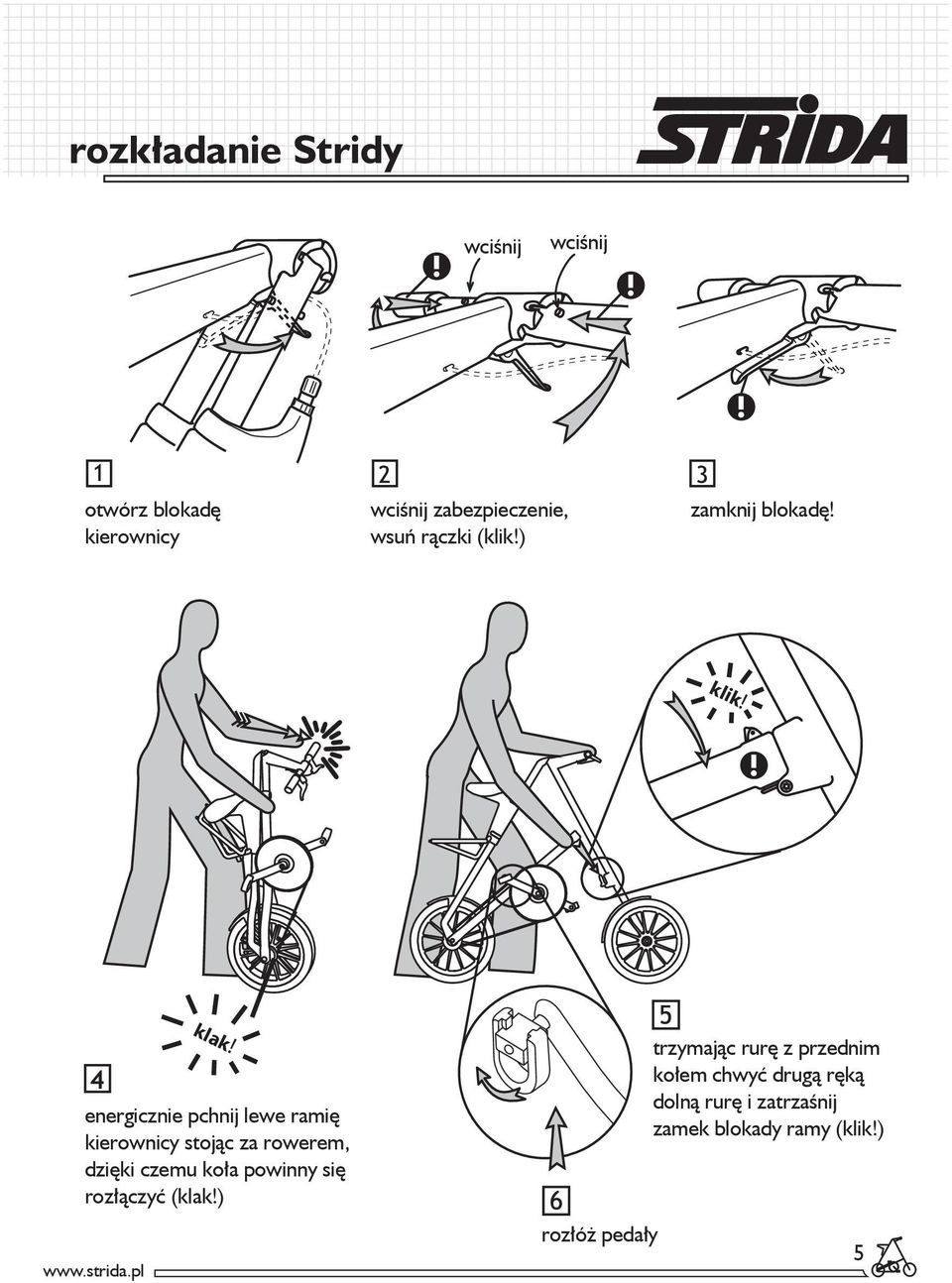

7 rozkładanie Stridy wciśnij wciśnij otwórz blokadę kierownicy wciśnij zabezpieczenie, wsuń rączki (klik!) zamknij blokadę! klik! energicznie pchnij lewe ramię kierownicy stojąc za rowerem, dzięki czemu koła powinny się rozłączyć (klak!) klak! rozłóż pedały trzymając rurę z przednim kołem chwyć drugą ręką dolną rurę i zatrzaśnij zamek blokady ramy (klik!) 5

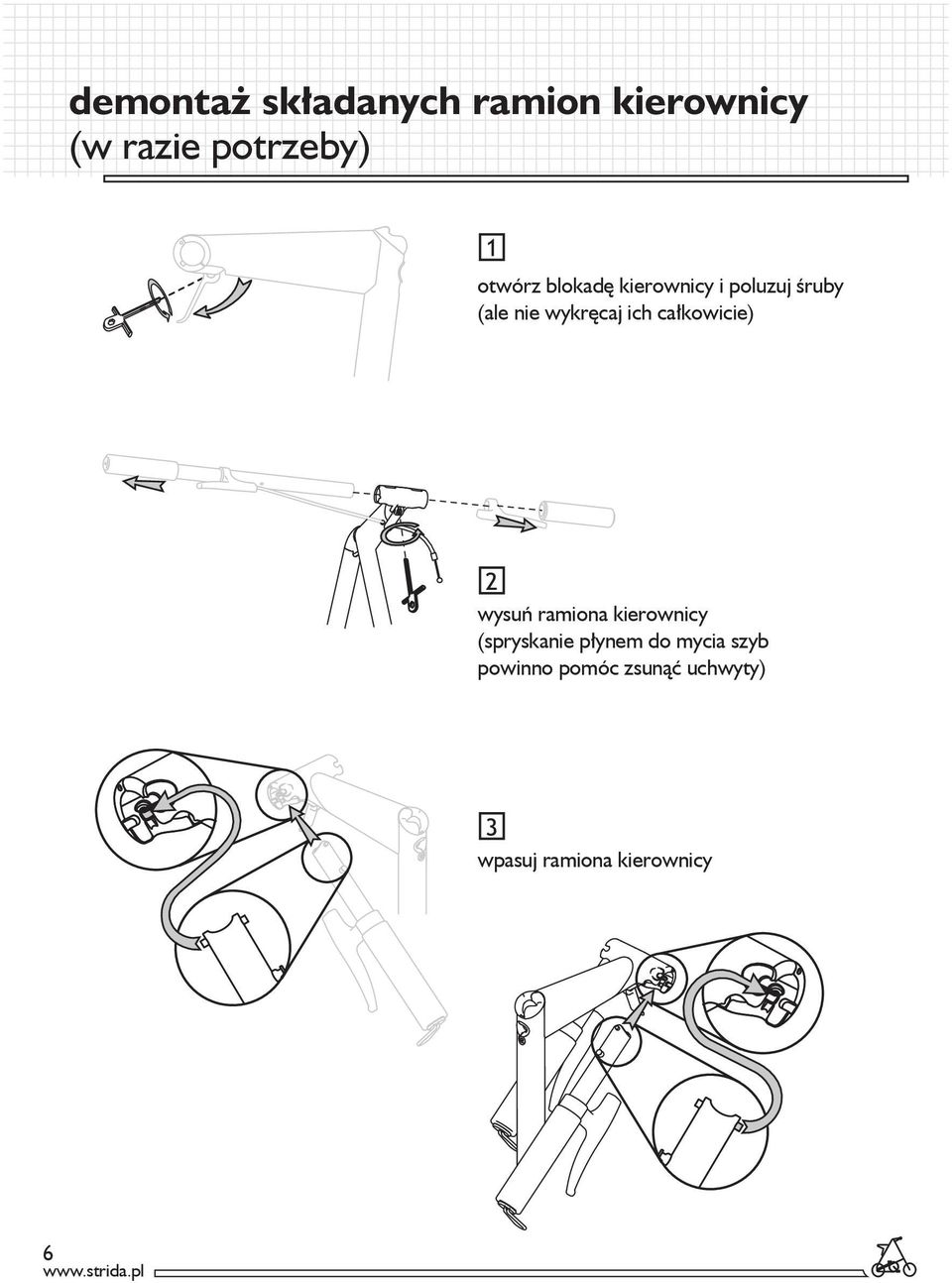

8 demontaż składanych ramion kierownicy (w razie potrzeby) otwórz blokadę kierownicy i poluzuj śruby (ale nie wykręcaj ich całkowicie) wysuń ramiona kierownicy (spryskanie płynem do mycia szyb powinno pomóc zsunąć uchwyty) wpasuj ramiona kierownicy 6

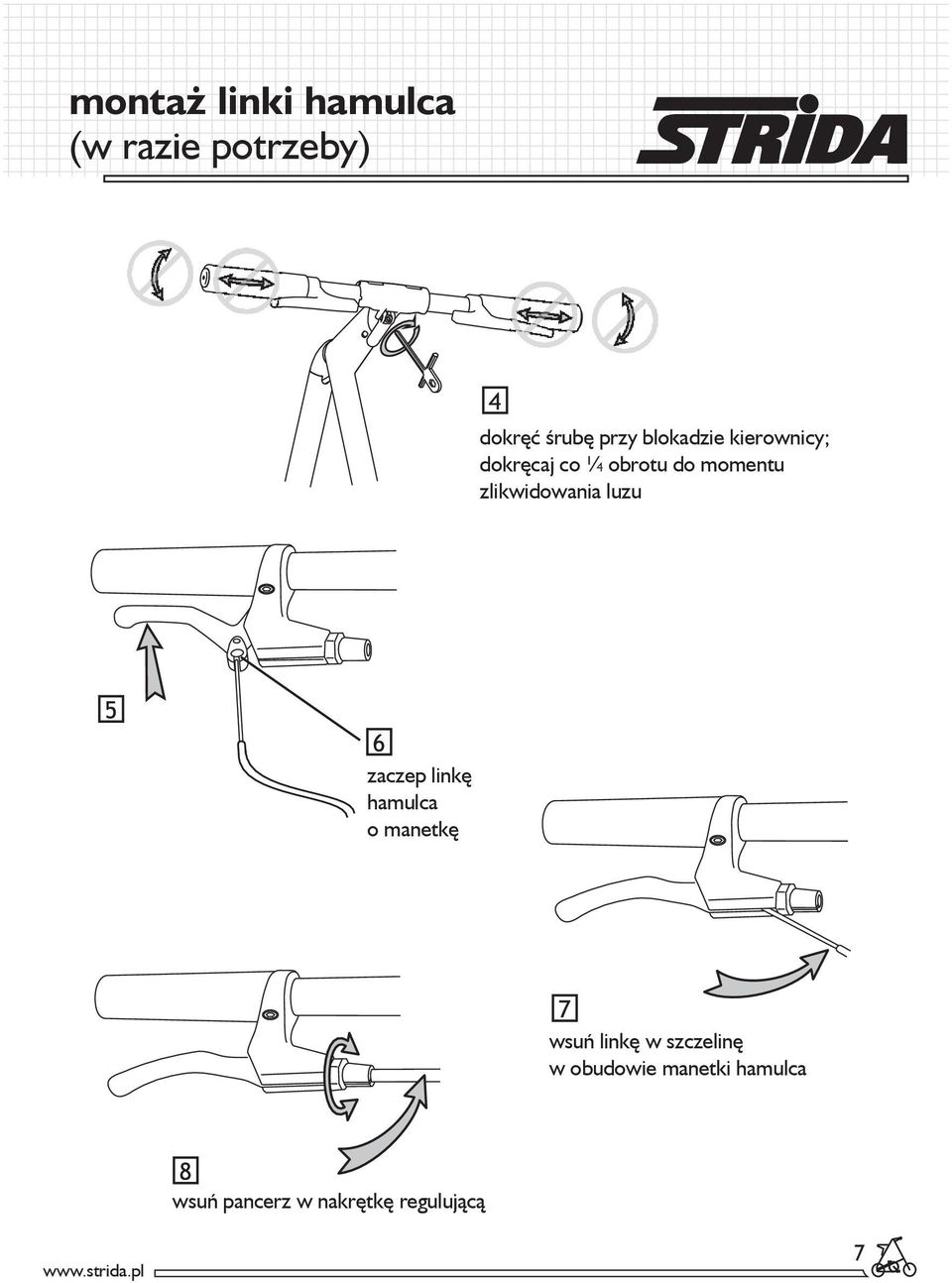

9 montaż linki hamulca (w razie potrzeby) dokręć śrubę przy blokadzie kierownicy; dokręcaj co ¼ obrotu do momentu zlikwidowania luzu zaczep linkę hamulca o manetkę wsuń linkę w szczelinę w obudowie manetki hamulca wsuń pancerz w nakrętkę regulującą 7

10 montaż i regulacja klasycznego siodełka - nie musisz szukać klucza, jest schowany pod siodełkiem :) - jeśli siodełko jest już zamocowane, a chcesz zmienić jego wysokość, wykręć 4 śruby i zdejmij bagażnik na ramie znajdziesz wkręcany bolec; może on być w dwu pozycjach: - górnej, dla osób o wzroście cm - dolnej, dla osób o wzroście cm cm cm cm cm 8 rozchyl dolną część wspornika siodełka i przesuń całość na żądaną wysokość (od wewnątrz wspornik ma wcięcia na bolec, który powinien wskoczyć w jedno z nich)

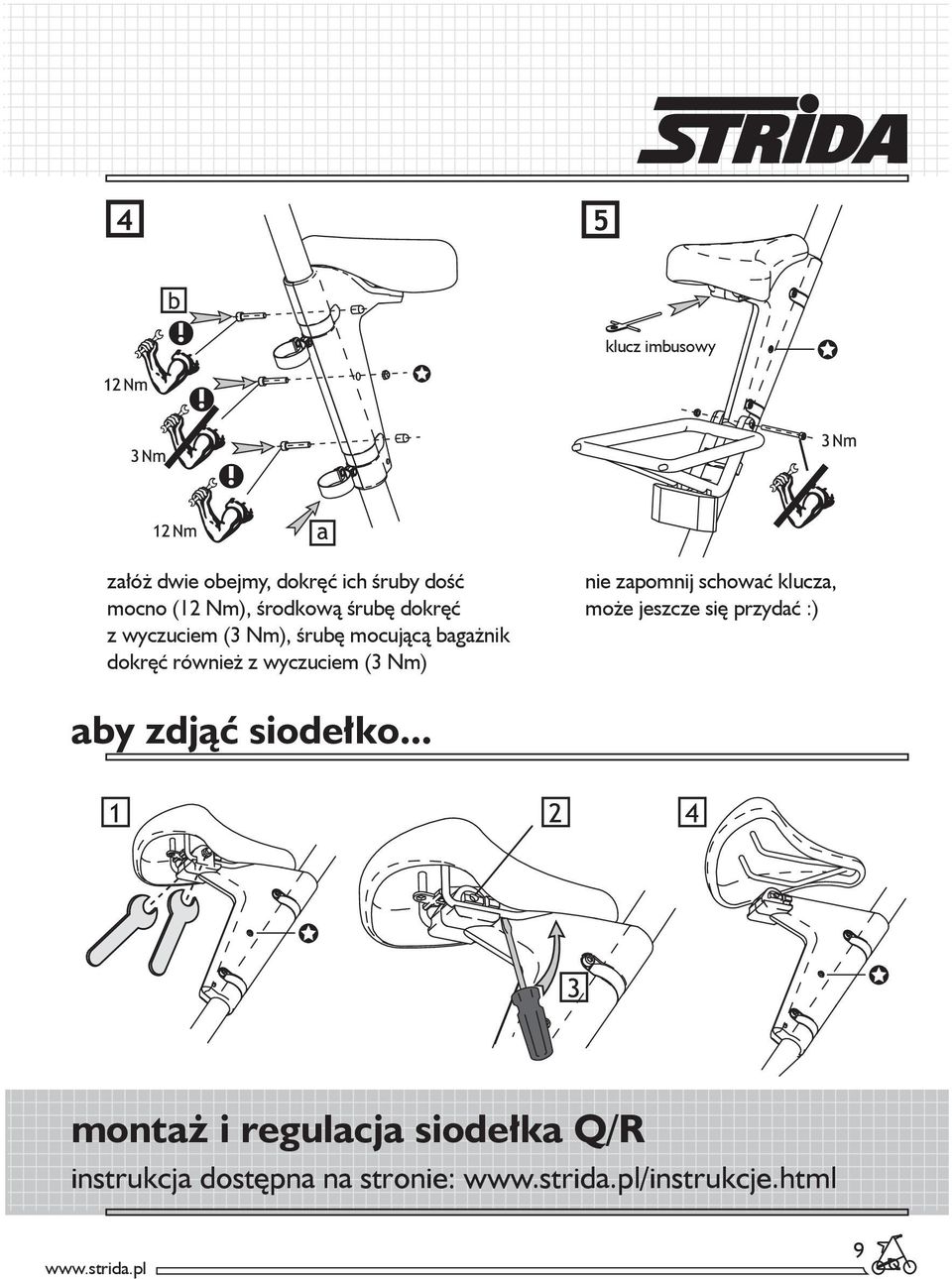

11 klucz imbusowy załóż dwie obejmy, dokręć ich śruby dość mocno (12 Nm), środkową śrubę dokręć z wyczuciem (3 Nm), śrubę mocującą bagażnik dokręć również z wyczuciem (3 Nm) nie zapomnij schować klucza, może jeszcze się przydać :) aby zdjąć siodełko... montaż i regulacja siodełka Q/R instrukcja dostępna na stronie: /instrukcje.html 9

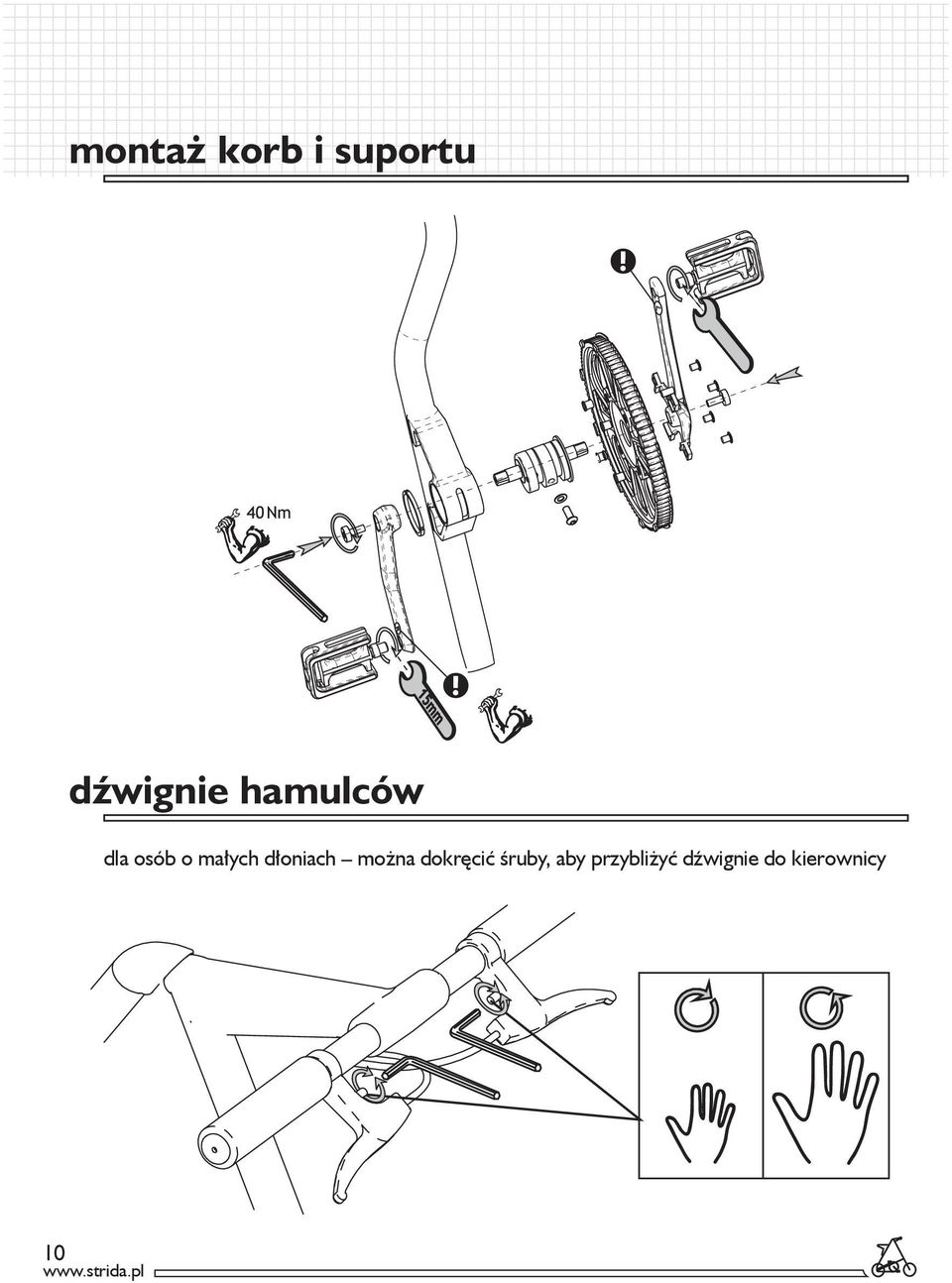

12 montaż korb i suportu dźwignie hamulców dla osób o małych dłoniach można dokręcić śruby, aby przybliżyć dźwignie do kierownicy 10

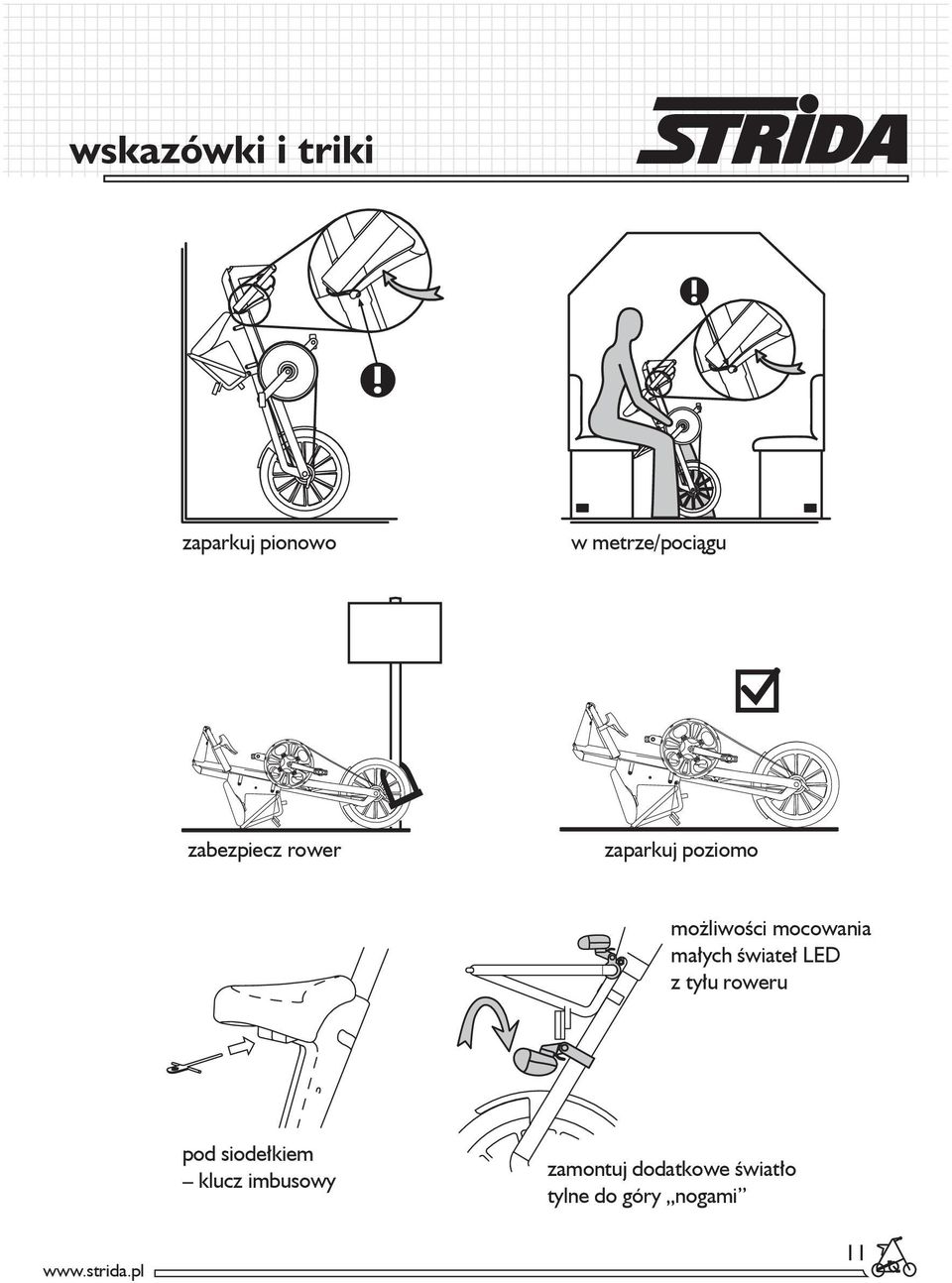

13 wskazówki i triki zaparkuj pionowo w metrze/pociągu zabezpiecz rower zaparkuj poziomo możliwości mocowania małych świateł LED z tyłu roweru pod siodełkiem klucz imbusowy zamontuj dodatkowe światło tylne do góry nogami 11

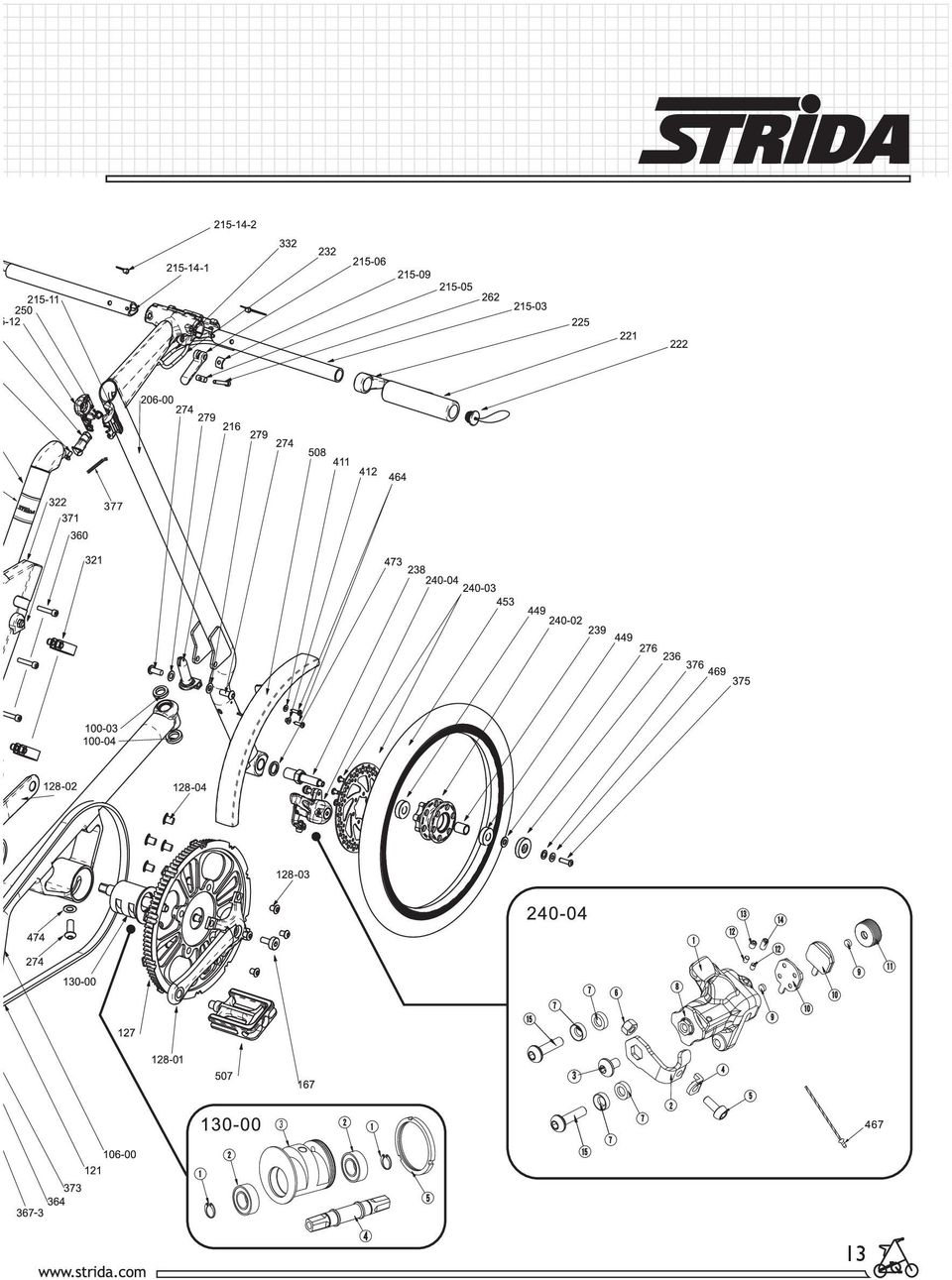

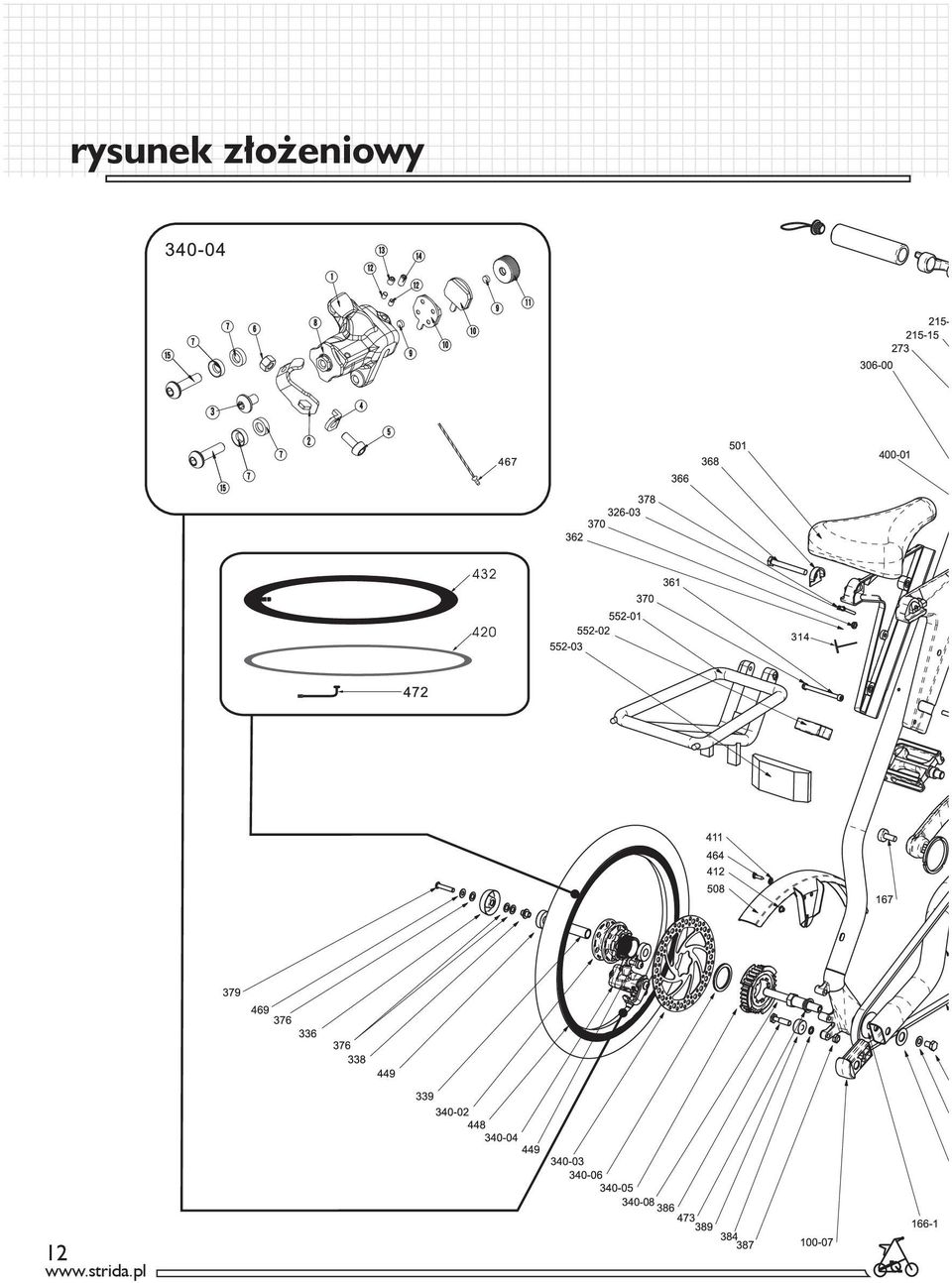

14 rysunek złożeniowy 12

15 13

16 prowadzenie roweru wsiadanie na rower odepchnij się od ziemi nie wsiadaj w biegu nie stawaj na pedałach 14

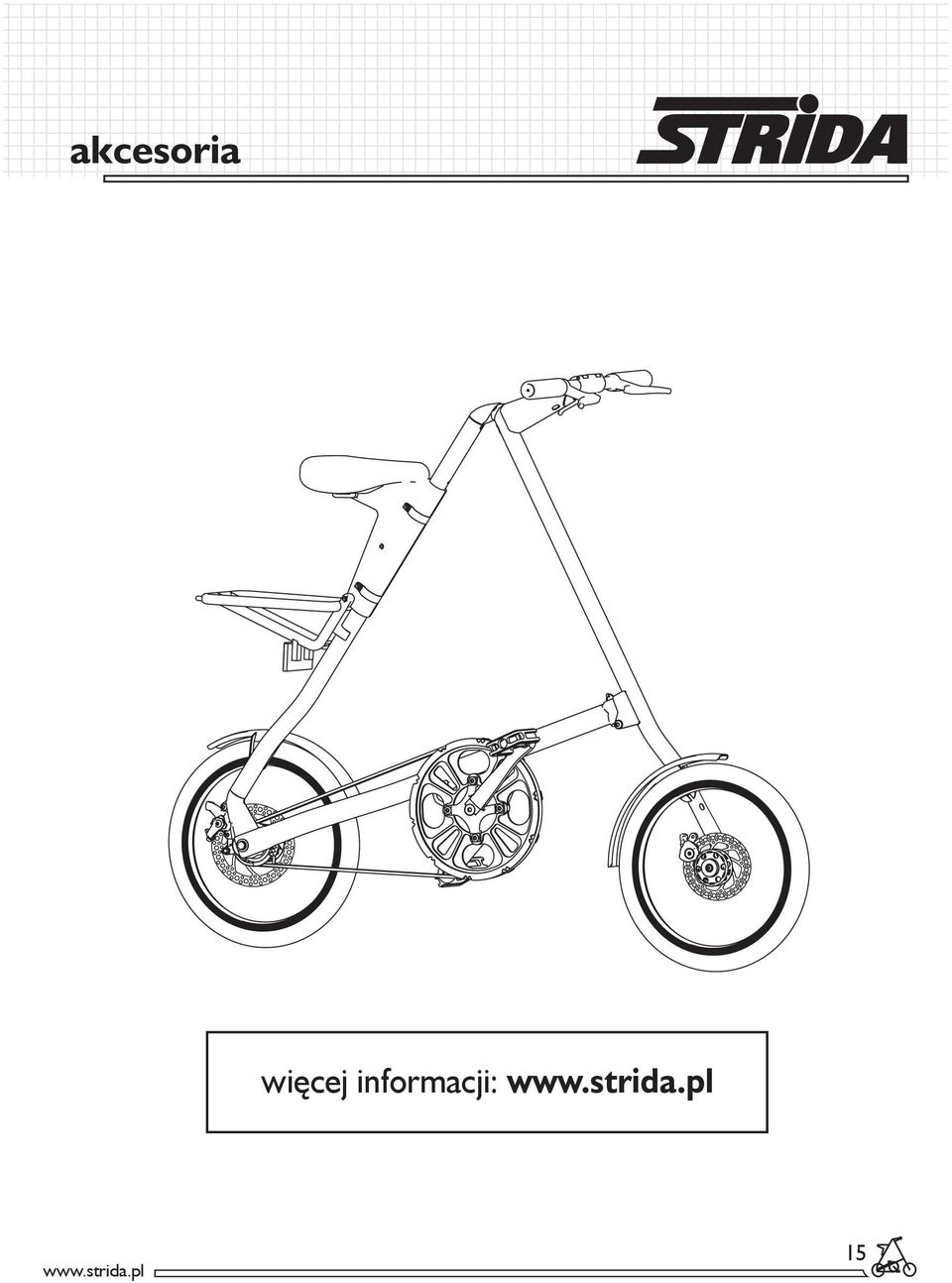

17 akcesoria więcej informacji: 15

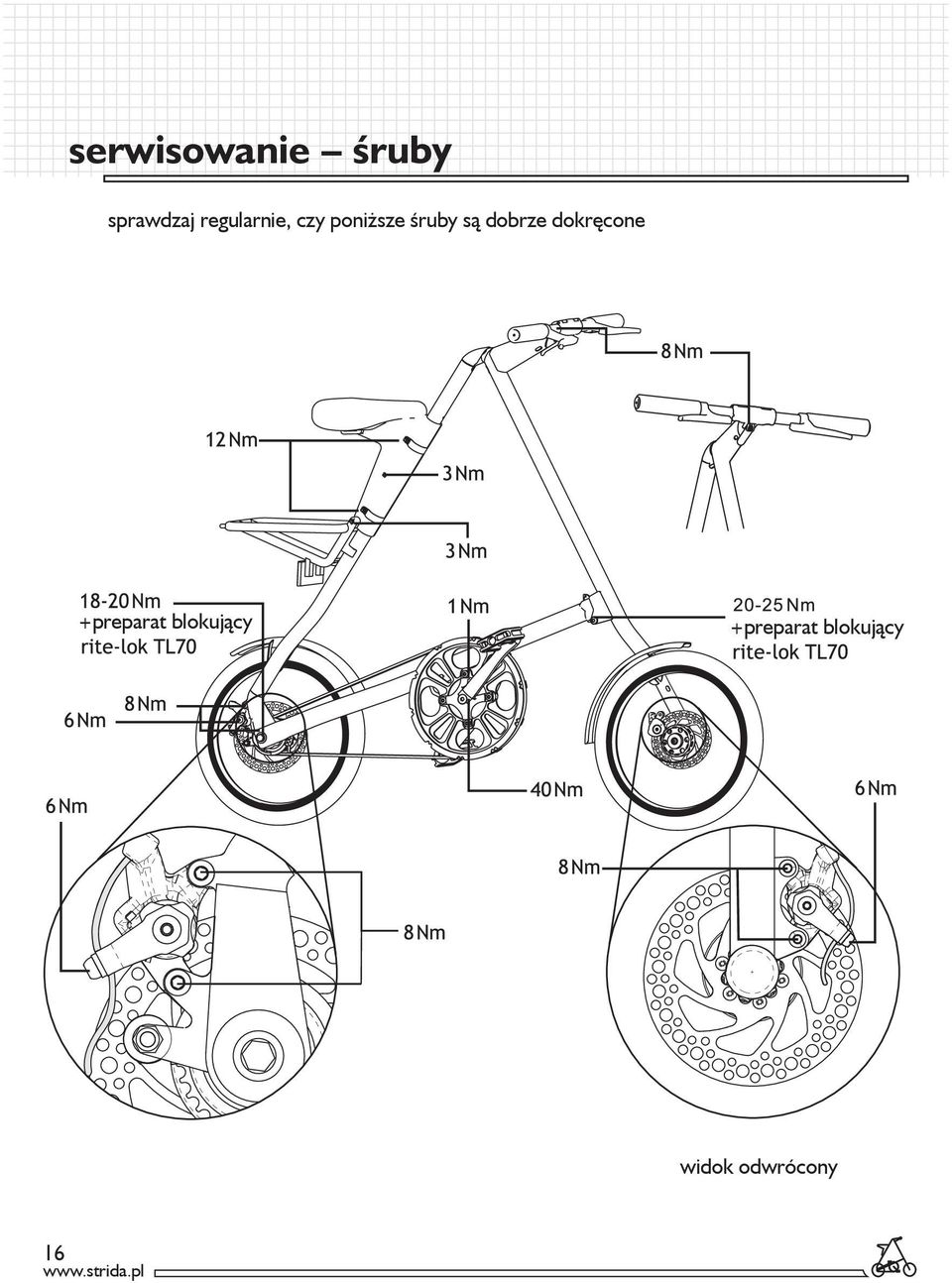

18 serwisowanie śruby sprawdzaj regularnie, czy poniższe śruby są dobrze dokręcone +preparat blokujący +preparat blokujący widok odwrócony 16

19 wymiana linki hamulcowej łatwa: wymiana samej linki trudna: wymiana pancerza użyj haczyka lub wygiętego spinacza biurowego wepchnij nowy pancerz od dołu przednia linka hamulcowa tylna linka hamulcowa 1095 mm 1380 mm 1205 mm 1500 mm 17

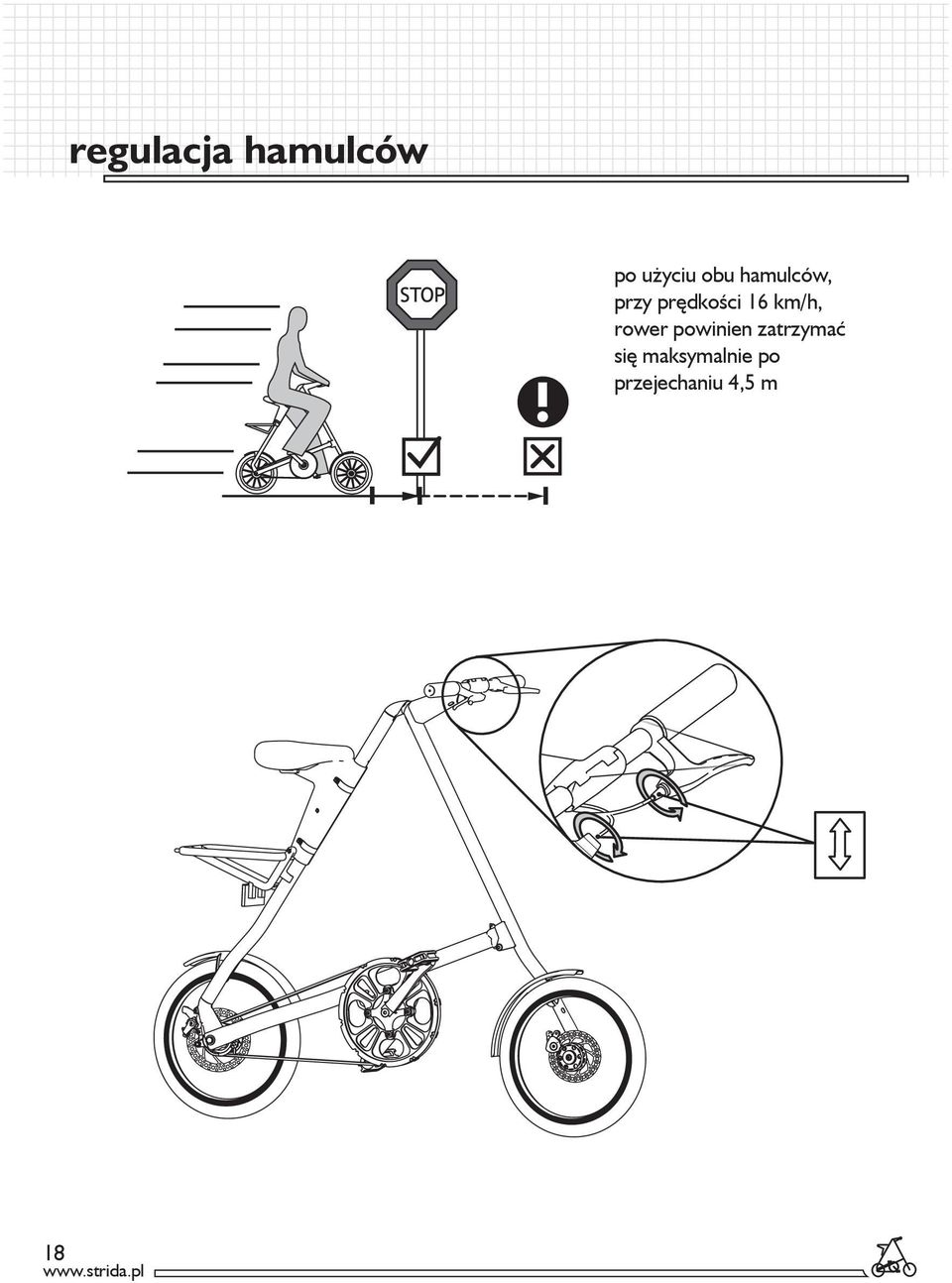

20 regulacja hamulców po użyciu obu hamulców, przy prędkości 16 km/h, rower powinien zatrzymać się maksymalnie po przejechaniu 4,5 m 18

21 najpierw wyreguluj klocek od strony koła potem wyreguluj klocek po przeciwnej stronie 19

22 montaż kół przód plastik preparat blokujący metal tył preparat blokujący metal plastik 20

23 jak zdjąć oponę 21

24 regulowanie siły magnesu problem: magnes trzymający koła działa za mocno klak! 22

25 napięcie paska pasek przeskakuje kłap! napręż poluzuj 2,95-3,85 kg nadmierne naprężenie paska przyspiesza jego zużycie i zmniejsza sprawność roweru 23

26 warranty Ming Cycle Industrial Co., Ltd., Strida manufacturer, warrants each new Strida bicycle frame against defects in workmanship and materials, for 5 years. All original components are warrant for a period of one year from the date of purchase. This warranty is expressly limited to the replacement of a defective frame, or defective parts and is the sole remedy of the warranty. This warranty applies only to original owners and is not transferable. Claims under this warranty must be made directly to your seller. Proof of purchase is required. This warranty does not cover normal wear and tear, improper assembly or follow-up maintenance, or installation of parts or accessories. The warranty does not apply to damage or failure due to accident, misuse, abuse, or neglect. Modification of the frame or components shall avoid this warranty. Your local Strida distributor shall not be responsible for incidental or consequential damages. Labour charges associated with parts changeovers are not covered by the warranty. This warranty does not affect the statutory rights of the consumer. gwarancja Firma Ming Cycle Industrial Co., Ltd., producent Stridy, udziela 5-letniej gwarancji obejmującej wady produkcyjne i materiałowe ramy nowego roweru Strida. Wszystkie inne oryginalne elementy roweru są objęte gwarancją przez jeden rok od daty zakupu. W okresie obowiązywania gwarancji naprawa gwarancyjna polegać będzie na usunięciu wady fizycznej rzeczy albo na dostarczeniu rzeczy wolnej od wad. Gwarancja obejmuje tylko pierwotnych właścicieli i nie jest zbywalna. Roszczenia z tytułu niniejszej gwarancji winny być składane w miejscu zakupu roweru i będą realizowane na podstawie oryginalnego dowodu zakupu. Gwarancja nie obejmuje normalnego zużycia, niewłaściwego montażu lub niewłaściwej późniejszej konserwacji albo niewłaściwego montażu części lub akcesoriów. Gwarancja nie ma zastosowania w razie zniszczenia lub uszkodzenia roweru na skutek wypadku, niewłaściwego użytkowania lub zaniedbania. Wprowadzanie zmian w ramie albo w jej częściach skutkuje utratą gwarancji. Odpowiedzialność gwarancyjna ograniczona jest do naprawy albo wymiany części i nie jest odpowiedzialnością odszkodowawczą. Koszty robocizny związane z wymianą i montażem wyposażenia nie są objęte gwarancją. Niniejsza gwarancja nie narusza ustawowych praw konsumenta. 24

27
