1 Warunki przyłączenia elektrowni wiatrowych do sieci elektroenergetycznych w Polsce w oparciu o doświadczenia z obszaru działania

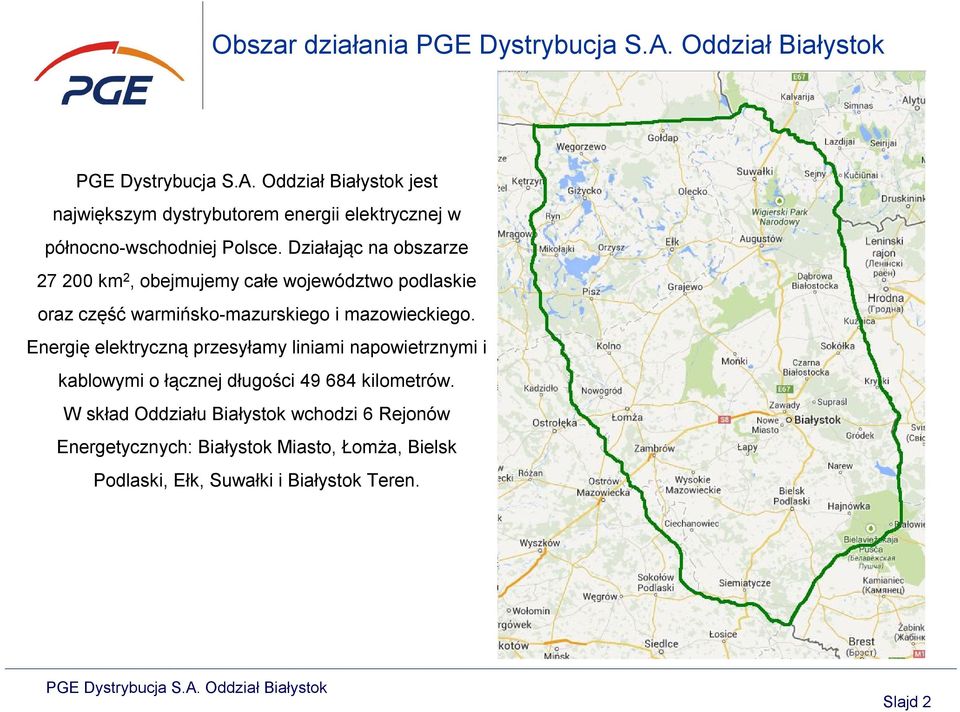

2 Obszar działania jest największym dystrybutorem energii elektrycznej w północno-wschodniej Polsce. Działając na obszarze km 2, obejmujemy całe województwo podlaskie oraz część warmińsko-mazurskiego i mazowieckiego. Energię elektryczną przesyłamy liniami napowietrznymi i kablowymi o łącznej długości kilometrów. W skład Oddziału Białystok wchodzi 6 Rejonów Energetycznych: Białystok Miasto, Łomża, Bielsk Podlaski, Ełk, Suwałki i Białystok Teren. Slajd 2

3 i energetyka wiatrowa. Oddział Białystok jako pionier w grupie PGE Dystrybucja S.A., przyłączył do sieci elektroenergetycznej źródła wiatrowe o łącznej moc 187,7 MW. W skład powyższej mocy wchodzą farmy i elektrownie wiatrowe przyłączane do sieci elektroenergetycznej o napięciu: 110 kv 151,4 MW w czterech farmach wiatrowych, 15 kv i 20 kv 36,3 MW w pojedynczych elektrowniach wiatrowych o mocach 0,5-2,3 MW Zapotrzebowanie na moc szczytową naszego Oddziału w okresie zimowym wynosi około MW, zaś w okresie letnim waha się około MW. W chwili obecnej wydaliśmy warunki przyłączenia do sieci elektroenergetycznej dla źródeł energii odnawialnej na łączną moc 477 MW z czego prawie 400 MW jest w samych źródłach wiatrowych (37 MW elektrownie biogazowe, 40 MW elektrownie fotowoltaiczne). Łącznie z źródłami przyłączonymi osiągnęliśmy moc naszego zapotrzebowania w szczycie zimowym i w dalszym ciągu trwa określanie warunków przyłączenia. Slajd 3

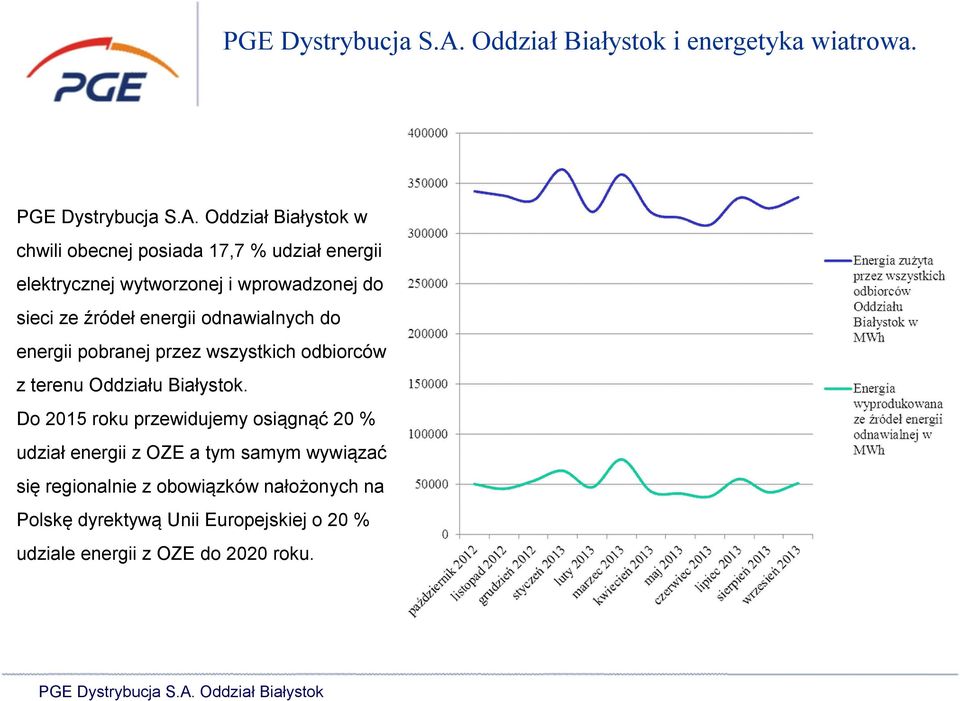

4 i energetyka wiatrowa. w chwili obecnej posiada 17,7 % udział energii elektrycznej wytworzonej i wprowadzonej do sieci ze źródeł energii odnawialnych do energii pobranej przez wszystkich odbiorców z terenu Oddziału Białystok. Do 2015 roku przewidujemy osiągnąć 20 % udział energii z OZE a tym samym wywiązać się regionalnie z obowiązków nałożonych na Polskę dyrektywą Unii Europejskiej o 20 % udziale energii z OZE do 2020 roku.

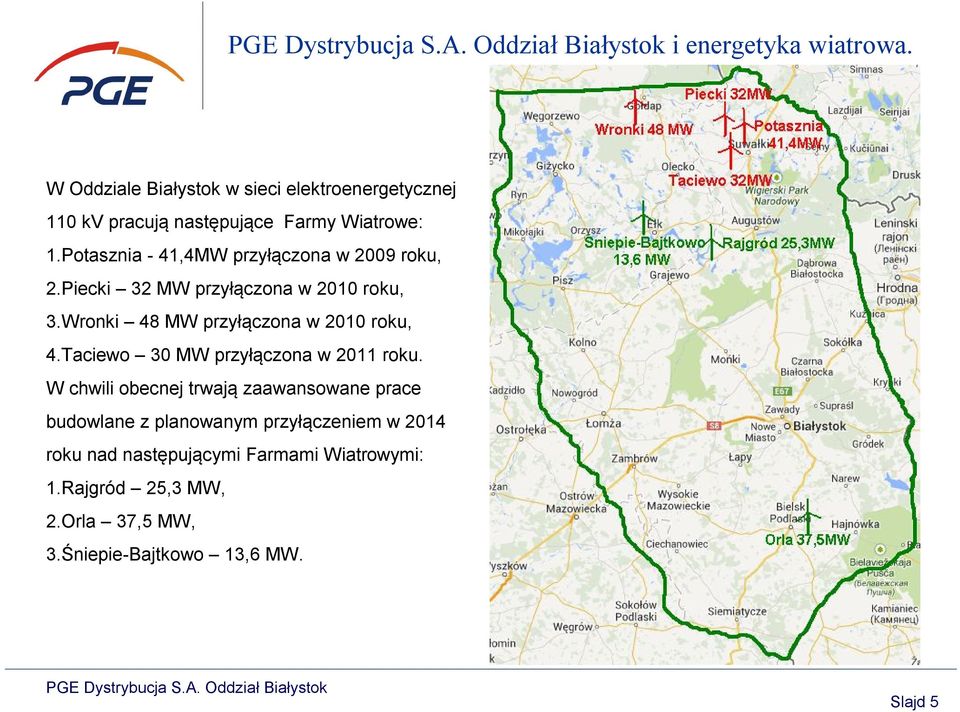

5 i energetyka wiatrowa. W Oddziale Białystok w sieci elektroenergetycznej 110 kv pracują następujące Farmy Wiatrowe: 1.Potasznia - 41,4MW przyłączona w 2009 roku, 2.Piecki 32 MW przyłączona w 2010 roku, 3.Wronki 48 MW przyłączona w 2010 roku, 4.Taciewo 30 MW przyłączona w 2011 roku. W chwili obecnej trwają zaawansowane prace budowlane z planowanym przyłączeniem w 2014 roku nad następującymi Farmami Wiatrowymi: 1.Rajgród 25,3 MW, 2.Orla 37,5 MW, 3.Śniepie-Bajtkowo 13,6 MW. Slajd 5

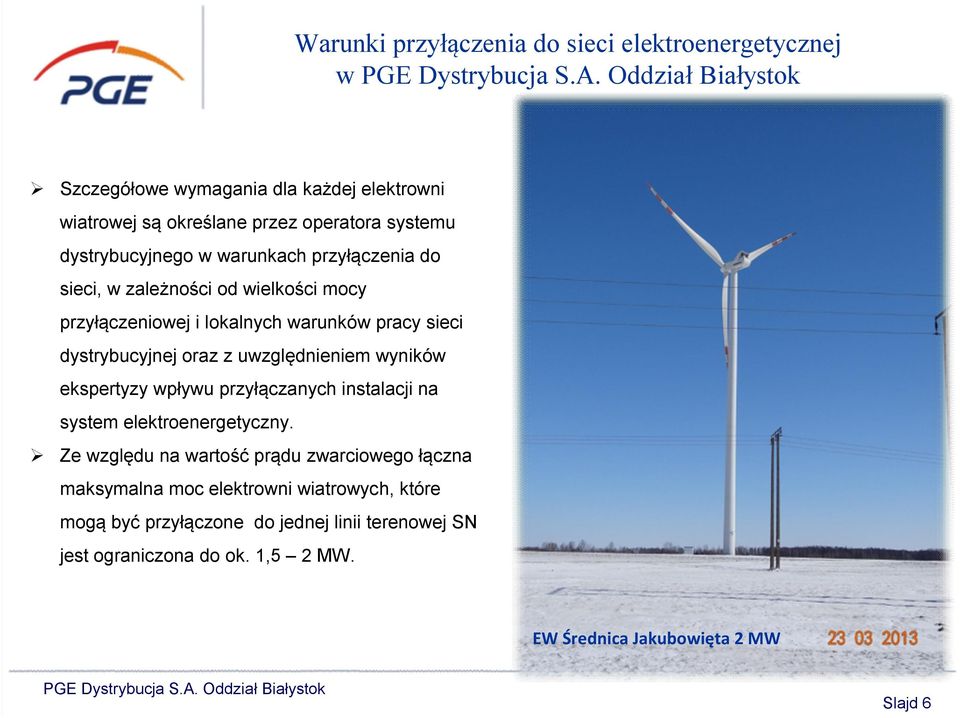

6 Warunki przyłączenia do sieci elektroenergetycznej w Szczegółowe wymagania dla każdej elektrowni wiatrowej są określane przez operatora systemu dystrybucyjnego w warunkach przyłączenia do sieci, w zależności od wielkości mocy przyłączeniowej i lokalnych warunków pracy sieci dystrybucyjnej oraz z uwzględnieniem wyników ekspertyzy wpływu przyłączanych instalacji na system elektroenergetyczny. Ze względu na wartość prądu zwarciowego łączna maksymalna moc elektrowni wiatrowych, które mogą być przyłączone do jednej linii terenowej SN jest ograniczona do ok. 1,5 2 MW. EW Średnica Jakubowięta 2 MW Slajd 6

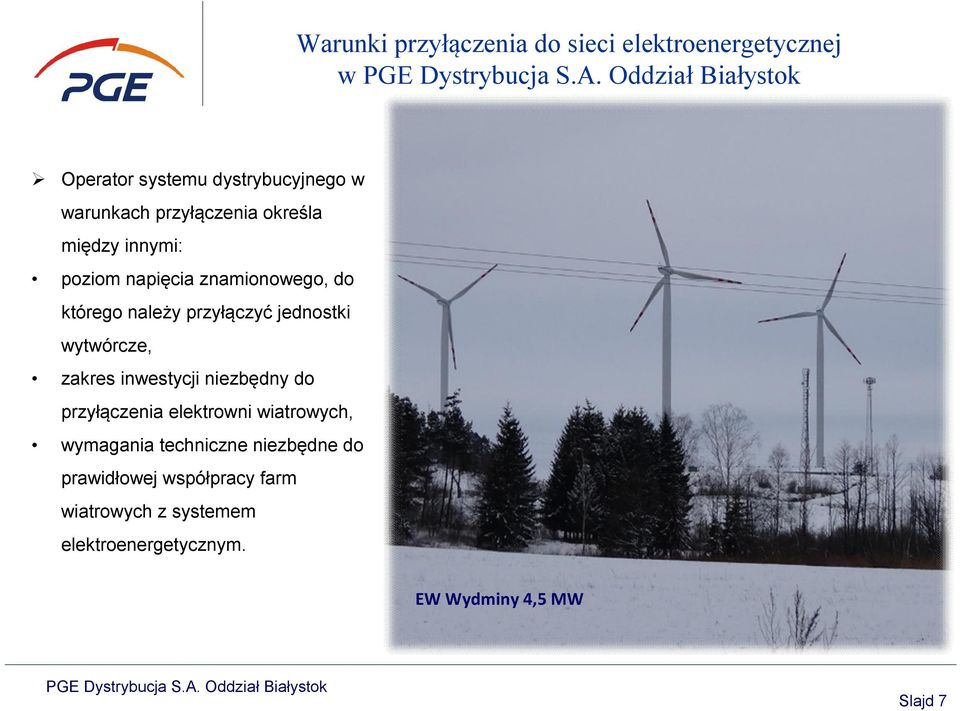

7 Warunki przyłączenia do sieci elektroenergetycznej w Operator systemu dystrybucyjnego w warunkach przyłączenia określa między innymi: poziom napięcia znamionowego, do którego należy przyłączyć jednostki wytwórcze, zakres inwestycji niezbędny do przyłączenia elektrowni wiatrowych, wymagania techniczne niezbędne do prawidłowej współpracy farm wiatrowych z systemem elektroenergetycznym. EW Wydminy 4,5 MW Slajd 7

8 Warunki przyłączenia do sieci elektroenergetycznej w Elektrownie wiatrowe przyłączane bezpośrednio do sieci 110 kv powinny spełniać ogólne wymagania i procedury przewidziane dla podmiotów przyłączanych do sieci dystrybucyjnej określone w Instrukcji Ruchu i Eksploatacji Sieci Dystrybucyjnej oraz w Instrukcji Ruchu i Eksploatacji Sieci Przesyłowej. FW Piecki 32 MW wraz z stacją 110/20 kv Piecki Operatywne kierownictwo nad pracą jednostek wytwórczych w elektrowni wiatrowej sprawuje operator sieci dystrybucyjnej w uzasadnionych wypadkach dysponuje prawem regulacji mocy czynnej i biernej. W stanach niepełnego układu sieci 110 kv operator sieci dystrybucyjnej ma prawo do ograniczenia generowanej mocy przez poszczególne elektrownie wiatrowe. Slajd 8

9 Warunki przyłączenia do sieci elektroenergetycznej w W sytuacjach zagrożenia bezpieczeństwa pracy systemu elektroenergetycznego odpowiedni operator systemu, może polecić całkowite wyłączenie farmy wiatrowej. Oddziaływanie jednostek wytwórczych na warunki pracy sieci dystrybucyjnej należy ograniczać w takim stopniu, aby w miejscu dostarczania energii elektrycznej z jednostki wytwórczej do sieci dystrybucyjnej nie zostały przekroczone wymagane normy jakości energii elektrycznej. Moc zwarciowa w miejscu przyłączenia jednostek wytwórczych do sieci dystrybucyjnej powinna być przynajmniej 20 razy większa od ich mocy przyłączeniowej (warunek określony w IRiESD). EW Nowe Gierałty 0,8 MW Slajd 9

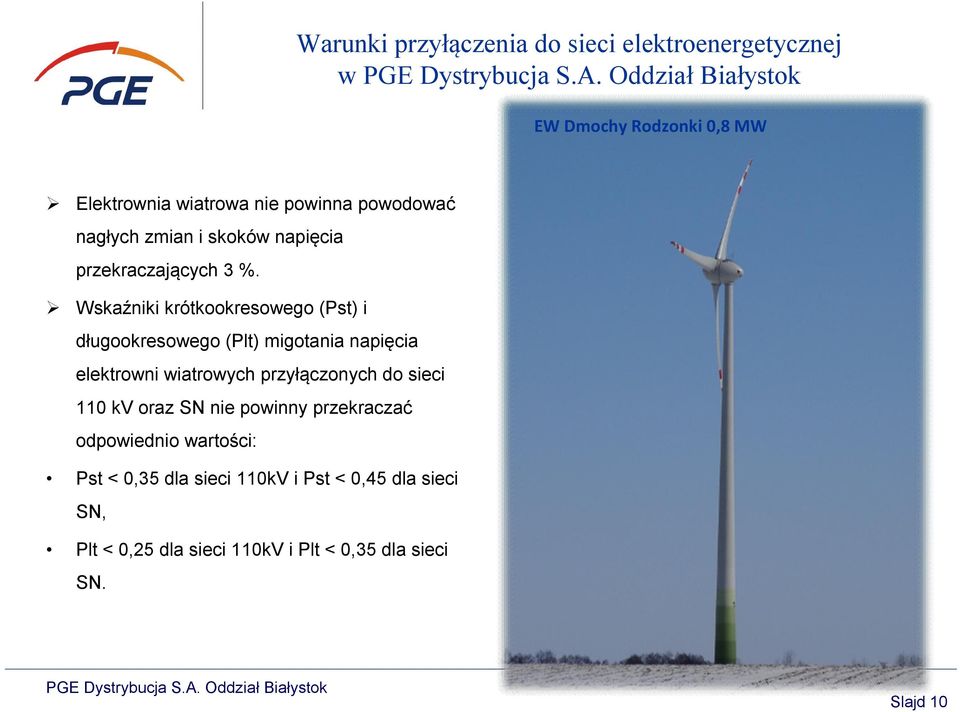

10 Warunki przyłączenia do sieci elektroenergetycznej w EW Dmochy Rodzonki 0,8 MW Elektrownia wiatrowa nie powinna powodować nagłych zmian i skoków napięcia przekraczających 3 %. Wskaźniki krótkookresowego (Pst) i długookresowego (Plt) migotania napięcia elektrowni wiatrowych przyłączonych do sieci 110 kv oraz SN nie powinny przekraczać odpowiednio wartości: Pst < 0,35 dla sieci 110kV i Pst < 0,45 dla sieci SN, Plt < 0,25 dla sieci 110kV i Plt < 0,35 dla sieci SN. Slajd 10

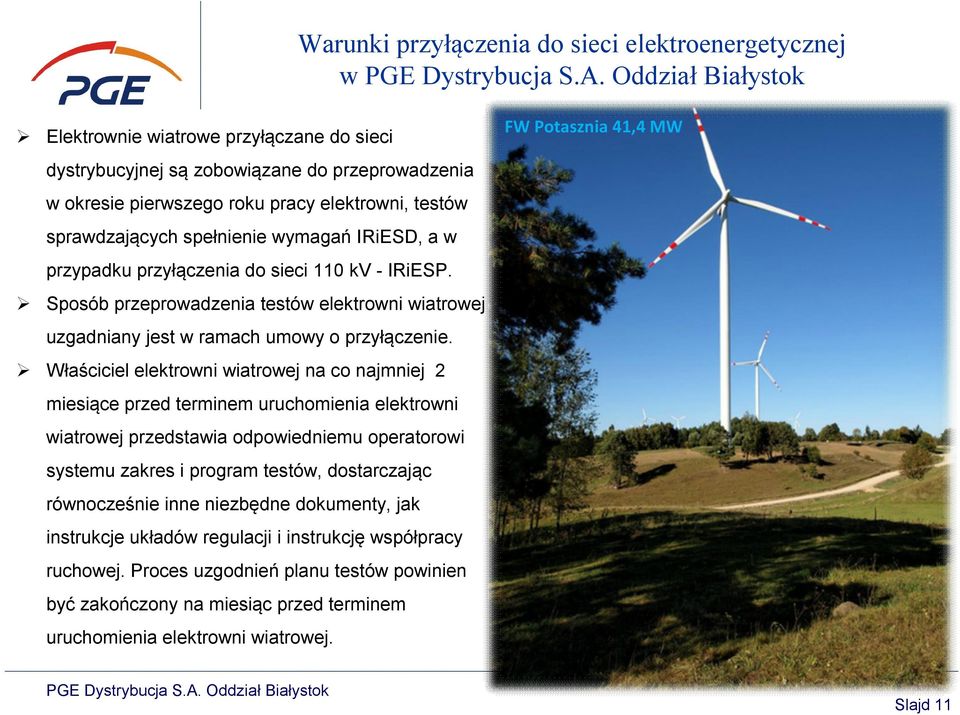

11 Warunki przyłączenia do sieci elektroenergetycznej w Elektrownie wiatrowe przyłączane do sieci FW Potasznia 41,4 MW dystrybucyjnej są zobowiązane do przeprowadzenia w okresie pierwszego roku pracy elektrowni, testów sprawdzających spełnienie wymagań IRiESD, a w przypadku przyłączenia do sieci 110 kv - IRiESP. Sposób przeprowadzenia testów elektrowni wiatrowej uzgadniany jest w ramach umowy o przyłączenie. Właściciel elektrowni wiatrowej na co najmniej 2 miesiące przed terminem uruchomienia elektrowni wiatrowej przedstawia odpowiedniemu operatorowi systemu zakres i program testów, dostarczając równocześnie inne niezbędne dokumenty, jak instrukcje układów regulacji i instrukcję współpracy ruchowej. Proces uzgodnień planu testów powinien być zakończony na miesiąc przed terminem uruchomienia elektrowni wiatrowej. Slajd 11

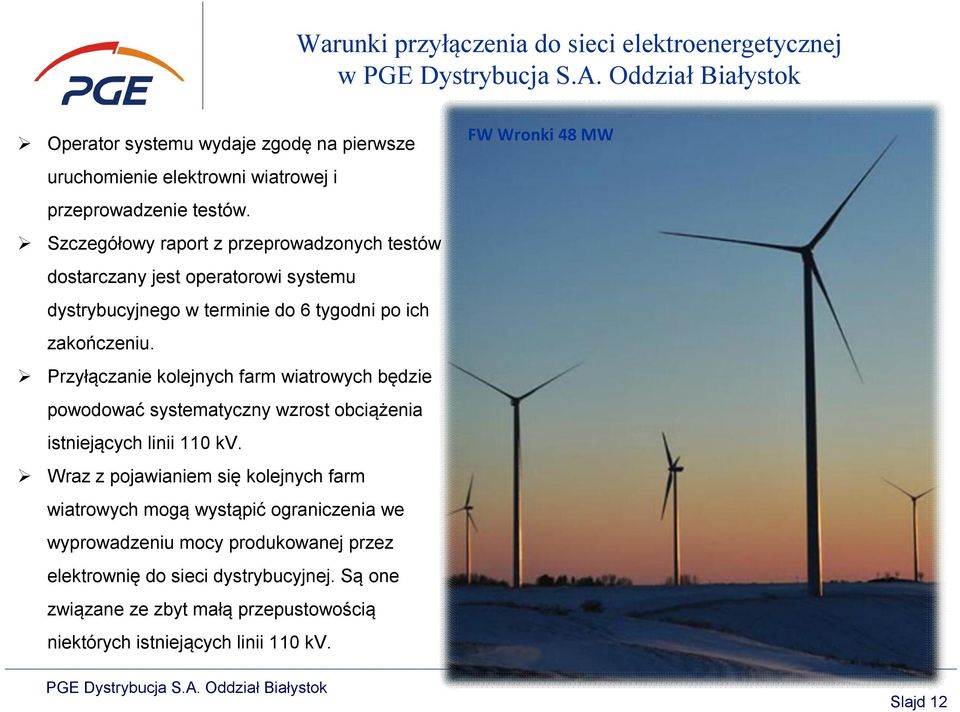

12 Warunki przyłączenia do sieci elektroenergetycznej w Operator systemu wydaje zgodę na pierwsze uruchomienie elektrowni wiatrowej i przeprowadzenie testów. Szczegółowy raport z przeprowadzonych testów dostarczany jest operatorowi systemu dystrybucyjnego w terminie do 6 tygodni po ich zakończeniu. Przyłączanie kolejnych farm wiatrowych będzie powodować systematyczny wzrost obciążenia istniejących linii 110 kv. Wraz z pojawianiem się kolejnych farm wiatrowych mogą wystąpić ograniczenia we wyprowadzeniu mocy produkowanej przez elektrownię do sieci dystrybucyjnej. Są one związane ze zbyt małą przepustowością niektórych istniejących linii 110 kv. FW Wronki 48 MW FW Wronki 48 MW Slajd 12

13 Główne problemy i trudności w przyłączaniu elektrowni wiatrowych: mała przepustowość sieci WN i SN oraz znaczny ich wiek, nadmierna ilość podmiotów ubiegających się o przyłączenie, zjawisko blokowania sieci przez fikcyjnych Inwestorów, koncentracja planowanej generacji w północnej części Polski, w regionie o małym zapotrzebowaniu energetycznym, gwałtowny wzrost planowanej generacji fotowoltaicznej i biogazowej, brak jednoznacznego stanowiska Urzędów Państwowych w sprawach przyłączania niespokojnych źródeł energii. Warunki przyłączenia do sieci elektroenergetycznej w FW Taciewo 30 MW Slajd 13

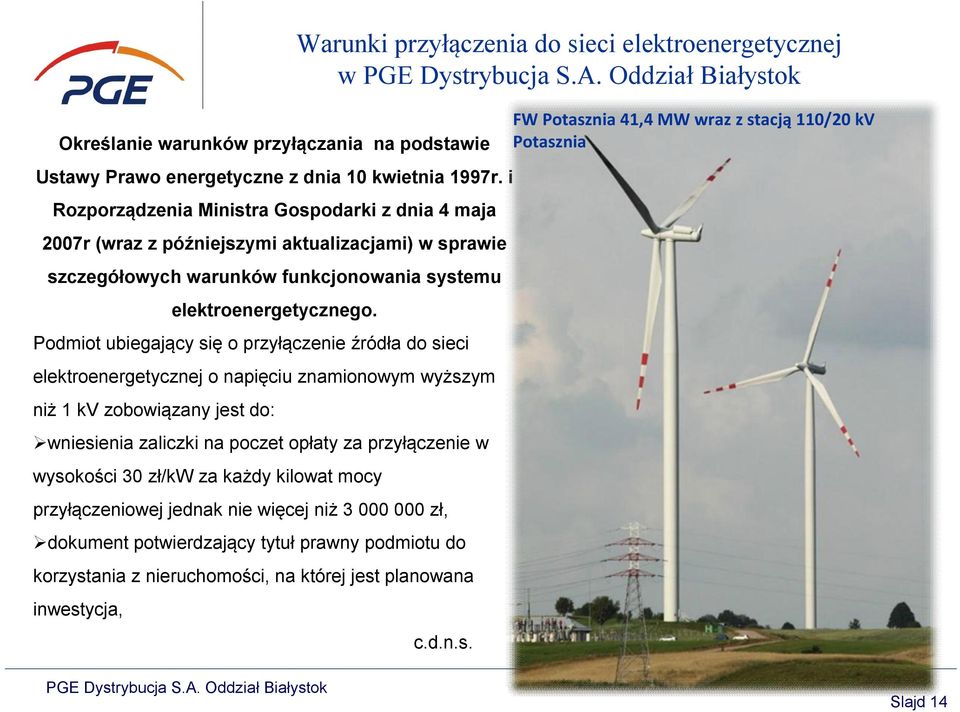

14 Określanie warunków przyłączania na podstawie Ustawy Prawo energetyczne z dnia 10 kwietnia 1997r. i Rozporządzenia Ministra Gospodarki z dnia 4 maja 2007r (wraz z późniejszymi aktualizacjami) w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego. Podmiot ubiegający się o przyłączenie źródła do sieci elektroenergetycznej o napięciu znamionowym wyższym niż 1 kv zobowiązany jest do: wniesienia zaliczki na poczet opłaty za przyłączenie w wysokości 30 zł/kw za każdy kilowat mocy przyłączeniowej jednak nie więcej niż zł, dokument potwierdzający tytuł prawny podmiotu do korzystania z nieruchomości, na której jest planowana inwestycja, Warunki przyłączenia do sieci elektroenergetycznej w c.d.n.s. FW Potasznia 41,4 MW wraz z stacją 110/20 kv Potasznia Slajd 14

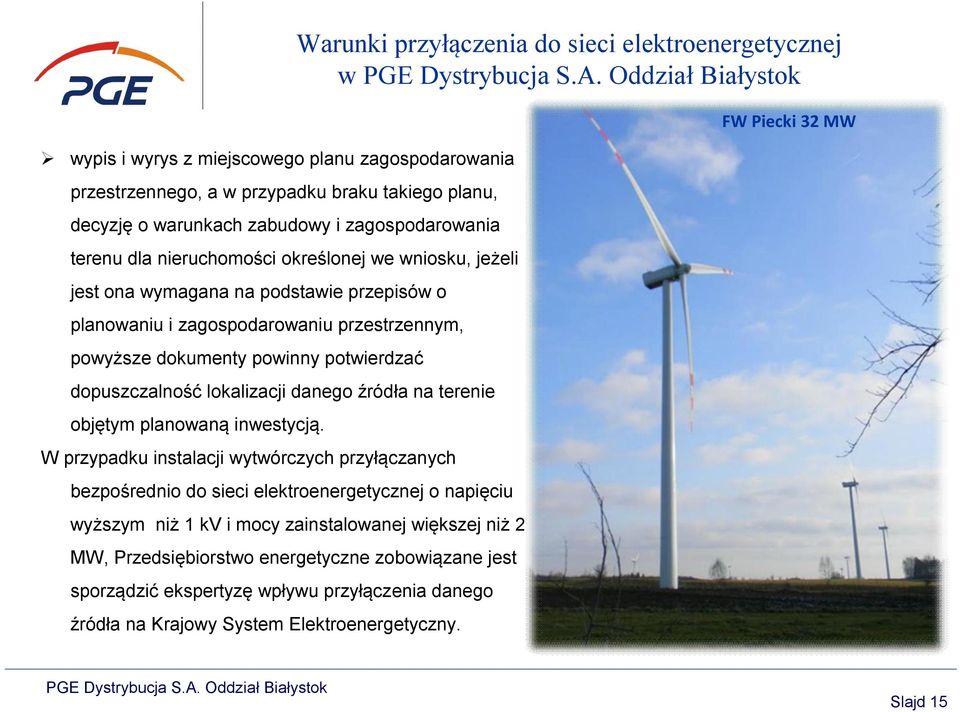

15 wypis i wyrys z miejscowego planu zagospodarowania przestrzennego, a w przypadku braku takiego planu, decyzję o warunkach zabudowy i zagospodarowania terenu dla nieruchomości określonej we wniosku, jeżeli jest ona wymagana na podstawie przepisów o planowaniu i zagospodarowaniu przestrzennym, powyższe dokumenty powinny potwierdzać dopuszczalność lokalizacji danego źródła na terenie objętym planowaną inwestycją. W przypadku instalacji wytwórczych przyłączanych bezpośrednio do sieci elektroenergetycznej o napięciu Warunki przyłączenia do sieci elektroenergetycznej w wyższym niż 1 kv i mocy zainstalowanej większej niż 2 MW, Przedsiębiorstwo energetyczne zobowiązane jest sporządzić ekspertyzę wpływu przyłączenia danego źródła na Krajowy System Elektroenergetyczny. FW Piecki 32 MW Slajd 15

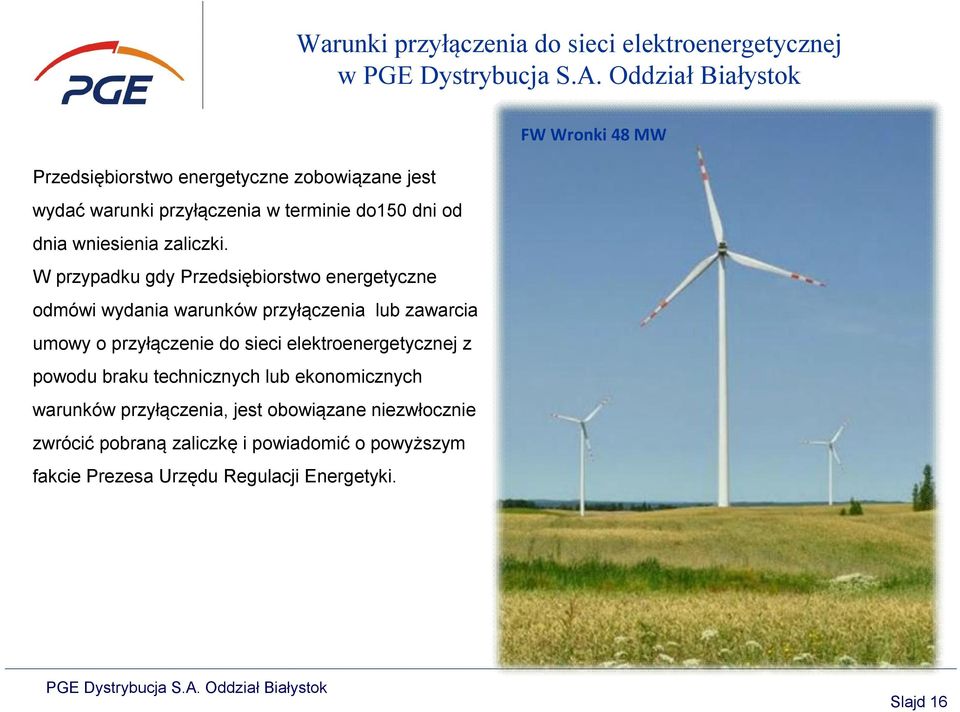

16 Warunki przyłączenia do sieci elektroenergetycznej w FW Wronki 48 MW Przedsiębiorstwo energetyczne zobowiązane jest wydać warunki przyłączenia w terminie do150 dni od dnia wniesienia zaliczki. W przypadku gdy Przedsiębiorstwo energetyczne odmówi wydania warunków przyłączenia lub zawarcia umowy o przyłączenie do sieci elektroenergetycznej z powodu braku technicznych lub ekonomicznych warunków przyłączenia, jest obowiązane niezwłocznie zwrócić pobraną zaliczkę i powiadomić o powyższym fakcie Prezesa Urzędu Regulacji Energetyki. Slajd 16
