Urząd Marszałkowski Województwa Małopolskiego - Poddziałanie RPO WM AUDYT BUDYNKU. dla Poddziałania 4.3.

Transkrypt

1 AUDYT BUDYNKU dla Poddziałania RPO WM Nazwa jednostki: Szkoła Policealna Integracyjna Masażu Leczniczego nr 2 w Krakowie Dane budynku Nazwa budynku: Adres: ulica: Królewska 86 kod pocztowy: powiat: Kraków województwo: małopolskie Szkoła Policealna Integracyjna Masażu Leczniczego nr 2 w Krakowie - budynek szkoły i internatu miejscowość: Kraków Kraków, r. Egzemplarz nr:

2 1. STRONA TYTUŁOWA AUDYTU ENERGETYCZNEGO BUDYNKU 1. Dane identyfikacyjne budynku 1.1. Rodzaj budynku użyteczności publicznej 1.2. Rok budowy Inwestor (nazwa lub imię i nazwisko, adres do korespondencji) tel. / fax.: PESEL* Szkoła Policealna Integracyjna Masażu Leczniczego nr 2 w Krakowie Królewska Adres budynku ul. kod miejscowość powiat województwo Królewska Kraków Kraków małopolskie 2. Nazwa, nr. REGON i adres podmiotu wykonującego audyt ESPIN s.c. ul. Dobrego Pasterza 122b/ Kraków REGON tel.: Imię i nazwisko oraz adres audytora koordynującego wykonanie audytu, posiadane kwalifikacje, podpis 1. mgr inż. Łukasz KRUK Smardzowice 59B Smardzowice woj. małopolskie PESEL mgr inż. Technologii Chemicznej spec. ds. Gospodarki Paliwami i Energią Członek Zrzeszenia Audytorów Energetycznych nr 1185 Certyfikowany Audytor/Ekspert ds. Energetyki w Programie NF. 4. Współautorzy audytu: imiona, nazwiska, zakres prac przy opracowaniu, posiadane kwalifikacje Lp. Imię i nazwisko Zakres udziału w opracowaniu audytu Posiadane kwalifikacje (ew. uprawnienia) 2. mgr inż. Łukasz KOWALCZYK sprawdzenie Audytor Energetyczny KAPE nr 0158 Uprawniony do sporządzania świadectw charakterystyki energetycznej budynków nr Miejscowość i data wykonania opracowania Kraków, r. 2

3 5. Spis treści 1. STRONA TYTUŁOWA AUDYTU ENERGETYCZNEGO BUDYNKU 2 2. KARTA AUDYTU ENERGETYCZNEGO BUDYNKU 4 3. DOKUMENTY I DANE ŹRÓDŁOWE WYKORZYSTANE PRZY OPRACOWANIU AUDYTU ORAZ WYTYCZNE I UWAGI INWESTORA 6 4. INWENTARYZACJA TECHNICZNO-BUDOWLANA BUDYNKU 8 5. CHARAKTERYSTYKA ENERGETYCZNA ISTNIEJĄCEGO BUDYNKU WYKAZ USPRAWNIEŃ (ROZWIĄZAŃ) I PRZEDSIĘWZIĘĆ MODERNIZACYJNYCH WYBRANYCH NA PODSTAWIE OCENY STANU TECHNICZNEGO OKREŚLENIE OPTYMALNEGO WARIANTU MODERNIZACYJNEGO WYBÓR OPTYMALNEGO WARIANTU PRZEDSIĘWZIĘCIA POPRAWIAJĄCEGO SPRAWNOŚĆ SYSTEMU GRZEWCZEGO 9. OBLICZENIE ZAOSZCZĘDZONEJ ENERGII ELEKTRYCZNEJ - MODERNIZACJA SYSTEMU OŚWIETLENIA 10. ROCZNE ZAPOTRZEBOWANIE NA ENERGIĘ POMOCNICZĄ DOSTARCZANĄ DO BUDYNKU DLA SYSTEMÓW TECHNICZNYCH 11. ZESTAWIENIE OPTYMALNYCH USPRAWNIEŃ MODERNIZACYJNYCH ZESTAWIENIE WSZYSTKICH WARIANTÓW I WYBÓR OPTYMALNEGO PRZEDSIĘWZIĘCIA MODERNIZACYJNEGO DLA BUDYNKU 13. OPIS OPTYMALNEGO WARIANTU PRZEDSIĘWZIĘCIA ZAPOTRZEBOWANIE ENERGII KOŃCOWEJ DLA BUDYNKU DLA WYBRANEGO WARIANTU OPTYMALNEGO 15. ZESTAWIENIE WSKAŹNIKÓW EFEKTYWNOŚCI ENERGETYCZNEJ DLA BUDYNKU DLA WYBRANEGO WARIANTU OPTYMALNEGO 16. OCENA WARIANTÓW POD WZGLĘDEM SPEŁNIENIA WYMAGANYCH WSKAŹNIKÓW NA POTRZEBY PODDZIAŁANIA RPO WM ZAŁĄCZNIKI

4 2. KARTA AUDYTU ENERGETYCZNEGO BUDYNKU 1. Dane ogólne budynku Stan przed modernizacją 1. Konstrukcja budynku / technologia wykonania budynku tradycyjna tradycyjna 2. Liczba kondygnacji 3. Kubatura części ogrzewanej [m 3 ] 4. Powierzchnia budynku netto [m 2 ] 5. Powierzchnia użytkowa części mieszkalnej [m 2 ] Powierzchnia użytkowa lokali użytkowych oraz innych 6. pomieszczeń niemieszkalnych [m 2 ] 5+piwnice 7844,0 2942,4 0,0 2942,4 5+piwnice 7844,0 2942,4 0,0 2942,4 7. Liczba lokali mieszkalnych 8. Liczba osób użytkujących budynek Sposób przygotowania ciepłej wody użytkowej centralny, zdalaczynny centralny, zdalaczynny 10. Rodzaj systemu grzewczego budynku centralny, zdalaczynny centralny, zdalaczynny 11. Współczynnik kształtu A/V [1/m] 0,26 0, Inne dane charakteryzujące budynek 2. Współczynniki przenikania ciepła przez przegrody budowlane U [W/(m 2 K)] 1. Ściany zewnętrzne 2. Dach / stropodach/ strop pod nieogrzewanymi poddaszami lub nad przejazdami 3. Strop nad piwnicą Stan po modernizacji (wybrany wariant) 0,95 0,22 0,20 0,22 0,95 0,19 0,96 0,15 0,19 0,19 4. Podłoga na gruncie w pomieszczeniach ogrzewanych 5. Okna, drzwi balkonowe 6. Drzwi zewnętrzne/bramy wejściowe 7. Ściana w gruncie 0,26 0,26 0,44 0,44 1,40 1,90 1,40 0,90 2,60 0,90 1,80 5,10 1,80 1,30 2,50 1,30 0,59 0,20 0,23 0,23 3. Sprawności składowe systemu grzewczego, współczynniki przerw w ogrzewaniu ƞ Htot 1. Sprawność wytwarzania ƞ Hg 1,00 1,00 2. Sprawność przesyłania ƞ Hd 0,96 0,96 3. Sprawność regulacji i wykorzystania ƞ He 0,88 0,88 4. Sprawność akumulacji ƞ Hs 1,00 1,00 5. Uwzględnienie przerw na ogrzewanie w okresie tygodnia 6. Uwzględnienie przerw na ogrzewanie w ciągu doby w t w d 1,00 1,00 1,00 1,00 4. Sprawności składowe systemu przygotowania ciepłej wody użytkowej ƞ Wtot 1. Sprawność wytwarzania ƞ Wg 1,00 1,00 2. Sprawność przesyłania ƞ Wd 0,55 0,60 3. Sprawność akumulacji ƞ Ws 1,00 1,00 4. Sprawność regulacji i wykorzystania ƞ We 1,00 1,00 5. Charakterystyka systemu wentylacji 1. Rodzaj wentylacji (naturalna, mechaniczna) i inna 2. Sposób doprowadzenia i odprowadzenia powietrza 3. Strumień powietrza zewnętrznego [m 3 /h] 4. Krotność wymian powietrza [1/h] grawitacyjna/mechaniczna stolarka / kanały went. 6739,7 0,86 grawitacyjna/mechaniczna stolarka / kanały went. 6237,5 0,80 4

5 6. Charakterystyka energetyczna budynku Stan przed modernizacją Stan po modernizacji (wybrany wariant) 1. Zmierzone zużycie ciepła na ogrzewanie przeliczone na warunki sezonu standardowego (służące weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) [GJ/rok] 1418,64 2. Zmierzone zużycie ciepła na przygotowanie ciepłej wody użytkowej (służące do weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) [GJ/rok] 373,90 3. Obliczeniowa moc cieplna systemu ogrzewania [kw] 239, ,132 Obliczeniowa moc cieplna potrzebna do przygotowania ciepłej 4. wody użytkowej [kw] 15,341 14,062 Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez 5. uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) Q Hnd [GJ/rok] Roczne obliczeniowe zużycie energii do ogrzewania budynku (z 6. uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Roczne obliczeniowe zużycie energii do przygotowania ciepłej 7. wody użytkowej [GJ/rok] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku - bez uwzględnienia sprawności systemu grzewczego i 8. przerw w ogrzewaniu [kwh/(m 2 rok)] 1004,44 322, ,76 383,73 375,54 344,25 94,824 30,430 Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku z uwzględnieniem sprawności systemu grzewczego i 9. przerw w ogrzewaniu [kwh/(m 2 rok)] 112,886 36, Opłaty jednostkowe (obowiązujące w dniu sporządzania audytu) Koszt za 1 GJ ciepła do ogrzewania budynku (opłata zmienna związana z dystrybucją i przesyłem ciepła) [zł/gj] Koszt 1MW mocy zamówionej na ogrzewanie na m-c (stała opłata związana z dystrybucją i przesyłem mocy) [zł/(mw/m-c)] 3. Miesięczna opłata abonamentowa na ogrzewanie [zł/m-c] 51,39 51, , ,39 4. Miesięczna opłata abonamentowa cwu [zł/m-c] 5. Miesięczny koszt ogrzewania 1m 2 pow. użytkowej [zł/(m 2 m-c)] 2,61 1,15 6. Koszt przygotowania 1m3 ciepłej wody użytkowej - opłata zmienna związana z dystrybucją i przesyłem energii [zł/m 3 ] 7. Koszt 1 MW mocy zamówionej na przygotowania ciepłej wody użytkowej na miesiąc - stała opłata miesięczna związana z dystrybucją i przesyłem [zł/(mw m-c)] 13,20 12, , ,39 8. Cena energii elektrycznej [zł/kwh] 0,45 0,45 5

6 8. Koszty operacyjne budynku zł 1. Zużycie materiałów i energii, w tym: 1.1. Energia elektryczna 1.2. Energia cieplna 1.3. Woda 1.4. Gaz 2. Usługi obce (np. koszty serwisu, konserwacji, sprzętu) 3. Inne , , , , , , Wskaźniki efektywności - po przeprowadzonej modernizacji - podsumowanie wyników dla wariantu optymalnego 1. Całkowite koszty realizacji optymalnego wariantu [zł] ,08-2. Udział odnawialnych źródeł energii w rocznym zapotrzebowaniu energii końcowej [%] 4,31% - 3. Ilość zaoszczędzonej energii cieplnej [GJ/rok] 843,331 53,67% 4. Ilość zaoszczędzonej energii cieplnej [kwh/rok] ,58 53,67% 5. Ilość zaoszczędzonej energii elektrycznej (oświetlenie) [GJ/rok] 98,554 56,53% 6. Ilość zaoszczędzonej energii elektrycznej (oświetlenie) [MWh/rok] 27,380 56,53% 7. Zmniejszenie rocznego zużycia energii pierwotnej w budynku [GJ/rok] 809, Zmniejszenie rocznego zużycia energii pierwotnej w budynku [kwh/rok] ,20 58,38% 58,38% 9. Zmniejszenie rocznego zużycia energii końcowej [GJ/rok] 941,88 52,86% 10. Zmniejszenie rocznego zużycia energii końcowej [kwh/rok] ,58 52,86% 11. Szacowany roczny spadek emisji gazów cieplarnianych [ton równoważnika CO 2 /rok] 100,02 54,28% 12. Redukcja emisji pyłów PM10 [kgpm10/rok] % 13. Redukcja emisji pyłów PM2,5 [kgpm2,5/rok] % Dokonując analizy wariantów wzięto również pod uwagę koszty utrzymania poszczególnych rozwiązań w przyszłości. Przyjęto założenie, że nakłady na odtworzenie elementów o krótszej żywotności nie będą występowały w okresie trwałości projektu, tj. 5 lat od zakończenia inwestycji oraz po okresie trwałości, tj. w kolejnych 15 latach. Zakłada się, że sprawność urządzeń i instalacji oraz inne parametry przedstawione w karcie audytu nie będą zmienne w czasie i nie będą wpływać na poziom kosztów operacyjnych. Opis i wyliczenia kosztów operacyjnych umieszczono w złączniku nr 5 do opracowania. 3. DOKUMENTY I DANE ŹRÓDŁOWE WYKORZYSTANE PRZY OPRACOWANIU AUDYTU ORAZ WYTYCZNE I UWAGI INWESTORA 3.1. Dokumentacje projektowe i inne dokumenty przekazane przez inwestora oraz inne źródła 1. Projekt wykonawczy - instalacja elektryczna wewnętrzna. 2. Projekt modernizacji budynku Szkoły Policealnej Integracyjnej Masażu Leczniczego nr 2 w Krakowie- projekt wykonawczy instalacji wentylacji. 3. Projekt modernizacji budynku Szkoły Policealnej Integracyjnej Masażu Leczniczego nr 2 w Krakowie- projekt wykonawczy instalacji wod-kan, gaz. 4. Faktury za ogrzewanie i energię elektryczną Osoby udzielające informacji Elżbieta Mniszak 6

7 3.3. Rozporządzenia i normy stosowane do obliczeń 1. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z 2015 r. poz j.t.) 2. Rozporządzenie Ministra Infrastruktury i Rozwoju z dnia 27 lutego 2015 r. w sprawie metodologii wyznaczania charakterystyki energetycznej budynku lub części budynku oraz świadectw charakterystyki energetycznej (Dz.U. 3. z 2015 r. poz. 376). Rozporządzenie Ministra Infrastruktury z dnia 17 marca 2009 r. w sprawie szczegółowego zakresu i form audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmu oceny opłacalności przedsięwzięcia termomodernizacyjnego (Dz.U. z 2009 Nr 43 poz.346 z późn. zm.). 4. KOBIZE - Wartości opałowe i wskaźniki emisji CO 2 do raportowania w ramach Wspólnotowego Systemu Handlu Uprawnieniami do emisji. 5. PN-EN ISO 6946:2008 Elementy budowlane i części budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczeń. 6. PN-EN 13831:2006 Instalacje ogrzewcze w budynkach. Metoda obliczania projektowego obciążenia cieplnego. 7. PN EN ISO 13370:2008 Cieplne właściwości użytkowe budynków. Przenoszenie ciepła przez grunt. Metody obliczania. 8. PN-EN ISO 13789:2008 Cieplne właściwości użytkowe budynków. Współczynniki wymiany ciepła przez przenikanie i wentylację. Metoda obliczania. 9. PN-EN ISO 10077:2007 Cieplne właściwości użytkowe okien, drzwi, żaluzji. Obliczanie współczynnika przenikania ciepła. (Cz.1, Cz.2). 10. PN-EN ISO 14683:2008 Mostki cieplne w budynkach. Liniowy współczynnik przenikania ciepła. Metody uproszczone i wartości orientacyjne. 11. PN-EN :2012 Światło i oświetlenie. Oświetlenie miejsc pracy. Cz PN-92/B Instalacje wodociągowe. Wymagania w projektowaniu. 13. PN-EN ISO 13790:2008 Energetyczne właściwości użytkowe budynków. Obliczanie zużycia energii do ogrzewania i chłodzenia Data wizji terenowej Wytyczne, sugestie i uwagi zleceniodawcy (inwestora) - wzrost komfortu cieplnego - obniżenie kosztów ogrzewania - zmniejszenie emisji substancji zanieczyszczających do atmosfery - wzrost efektywności energetycznej - wykonanie dokumentu zgodnie z metodyką sporządzania audytu energetycznego dla budynków użyteczności publicznej podlegających głębokiej modernizacji energetycznej - wykorzystanie środków z Regionalnego Programu Operacyjnego Województwa Małopolskiego na lata budynek znajduje się w gminnej ewidencji zabytków 7

8 4. INWENTARYZACJA TECHNICZNO-BUDOWLANA BUDYNKU 4.1. Dane ogólne budynku 1. Przeznaczenie budynku obiekt edukacyjny, szkoła wraz z internatem 10. Liczba użytkowników Technologia budynku tradycyjna 11 Rok budowy Liczba kondygnacji 5+piwnice 12. Liczba klatek schodowych 2 Budynek 4. - szeregowy - wolnostojący 5. Budynek podpiwniczony tak 6. Wysokość kondygnacji netto szeregowy Powierzchnia pom. ogrzewanych na poddaszu użytkowym Powierzchnia pom. chłodzonych 2,7 15. Liczba mieszkań /lokali Kubatura budynku Powierzchnia pom. 8. ogrzewanych Kubatura pomieszczeń 9. ogrzewanych 13045,7 2942,4 7844, Opis techniczny podstawowych elementów konstrukcyjnych budynku Ściany zewnętrzne wykonane w technologii tradycyjnej, murowanej z cegły ceramicznej pełnej obustronnie tynkowane. Ściany zewnętrzne dobudowanej klatki schodowej wykonane z pustaka ceramicznego ocieplone styropianem o grubości 15 cm. Dach wielospadowy na konstrukcji drewnianej kryty papą. Pokrycie dachu oraz elementy konstrukcyjne w złym stanie technicznym. Strop pod dachem gęstożebrowy o niewystarczającej izolacji termicznej. Strop nad dobudowaną klatką schodową żelbetowy ocieplony styropapą o grubości 15 cm Okna zewnętrzne PCV z szybą zespoloną z 1998 roku w złym stanie technicznym, 2005 roku w dobrym stanie technicznym. Okna zewnętrzne w części piwnicznej stare drewniane w złym stanie technicznym. Drzwi zewnętrzne wejściowe główne aluminiowe przeszklone szybą zespoloną w dobrym stanie technicznym. Drzwi zewnętrzne od podwórza aluminiowe wypaczone w złym stanie technicznym. Drzwi zewnętrzne z 2010 i 2012 roku. Drzwi zewnętrzne w części piwnicznej stare stalowe w złym stanie technicznym. 8

9 4.3. Zestawienie danych dotyczących istniejących przegród budowlanych przegrody okna drzwi opis przegrody położenie pow. netto [m 2 ] Wsp. U W/(m 2 K) pow. [m 2 ] Wsp. U W/(m 2 K) pow. [m 2 ] Wsp. U W/(m 2 K) 1 ściana zewnętrzna N 546,38 0, ,12 1,9;1,4 3,20 1,8 2 ściana zewnętrzna S 426,75 0, ,80 1,9;1,5 3,2 2,50 3 ściana zewnętrzna W 184,03 0,952 18,72 1,9 4 ściana zewnętrzna E 36,30 0,952 ściana zewnętrzna klatka 5 docieplona N 23,25 0,218 55,94 1,4 2,23 1,80 ściana zewnętrzna klatka 6 docieplona S 25,25 0,218 56,17 1,4 ściana zewnętrzna klatka 7 docieplona W 117,78 0,218 5,2 1,4 ściana zewnętrzna klatka 8 docieplona E 72,41 0,218 9 ściana zewnętrzna piwnic N 35,00 0,952 10,8 1,4 10 ściana zewnętrzna piwnic S 49,97 0,952 8,73 2,6 5,6 5,1 11 ściana zewnętrzna piwnic W 12,30 0, ściana zewnętrzna piwnic E 2,20 0,952 ściana zewnętrzna w 13 gruncie N 77,86 0,59 ściana zewnętrzna w 14 gruncie S 47,75 0,59 ściana zewnętrzna w 15 gruncie W 20,91 0,59 ściana zewnętrzna w 16 gruncie E 3,74 0,59 ściana zewnętrzna w 17 gruncie klatka N 7,82 0,225 ściana zewnętrzna w 18 gruncie klatka S 7,82 0,225 ściana zewnętrzna w 19 gruncie klatka W 10,57 0,191 ściana zewnętrzna w 20 gruncie klatka E 7,14 0, podłoga na parterze - 627,56 0, podłoga na gruncie klatka - 29,64 0, strop pod dachem - 627,56 0, strop pod dachem klatki - 29,64 0,191 9

10 5. CHARAKTERYSTYKA ENERGETYCZNA ISTNIEJĄCEGO BUDYNKU Lp. Rodzaj danych Jednostka Dane 1. Zamówiona moc cieplna na potrzeby c.o. 2. Zamówiona moc cieplna na potrzeby c.w.u. (q cwu ) 3. Zapotrzebowanie na moc cieplną na c.o. 4. Zapotrzebowanie na moc cieplną na c.w.u. 5. Zapotrzebowanie na moc cieplną na potrzeby wentylacji kw kw kw kw kw 244,00 156,00 239,11 15, Roczne zapotrzebowanie na ciepło w standardowym sezonie grzewczym bez uwzględnienia sprawności systemu grzewczego Roczne zapotrzebowanie na ciepło w standardowym sezonie grzewczym z uwzględnieniem sprawności systemu grzewczego GJ/rok 1004,44 GJ/rok 1195,76 8. Roczne obliczeniowe zużycie energii do przygotowania ciepłej wody użytkowej [GJ/rok] GJ/rok 375,54 Zmierzone zużycie ciepła na ogrzewanie przeliczone na warunki 9. sezonu standardowego (służące weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) Zmierzone zużycie ciepła na przygotowanie ciepłej wody użytkowej 10. (służące weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) GJ/rok 1418,64 GJ/rok 373, Charakterystyka techniczna instalacji ogrzewania - stan istniejący Lp. Rodzaj danych 1. Typ instalacji 2. Parametry pracy instalacji 3. Przewody w instalacji 4. Stan izolacji przewodów 5. Rodzaj grzejników 6. Osłonięcie grzejników 7. Zawory termostatyczne 8. Zawory podpionowe 9. Odpowietrzenie instalacji 10. Naczynie wzbiorcze 11. Zabezpieczenie instalacji 12. Ogrzewanie liczba dni w tygodniu / liczba godzin na dobę 13. Modernizacja instalacji (po 1984 roku) centralna, wodna 80/60 stalowe dobra stalowe, panelowe brak tak tak indywidualne tak tak 7dni / 24 godzin tak Wartości współczynników sprawności systemu ogrzewania 16. Średnia sezonowa sprawność wytwarzania ciepła ƞ Hg 1, Średnia sezonowa sprawność przesyłu ciepła ƞ Hd 0, Średnia sezonowa sprawność regulacji i wykorzystania ƞ He 0, Średnia sezonowa sprawność akumulacji ciepła ƞ Hs 1, Średnia sezonowa sprawność całkowita systemu ƞ Htot 0, Uwzględnienie przerw na ogrzewanie w okresie tygodnia w t 1, Uwzględnienie przerw na ogrzewanie w ciągu doby w d 1,00 10

11 5.2 Charakterystyka techniczna instalacji ciepłej wody użytkowej - stan istniejący Lp. Rodzaj danych Dane 1. Rodzaj instalacji ciepłej wody 2. Parametry pracy instalacji 3. Udział OZE 4. Przewody instalacji i ich izolacja 5. Cyrkulacja, ograniczenia cyrkulacji 6. Zasobnik ciepłej wody (rok, pojemność) 7. Opomiarowanie instalacji ciepłej wody (wodomierze) centralny, zdalaczynny 55/10 0% stalowa tak brak tak, centralne 5.3 Charakterystyka techniczna węzła cieplnego / kotłowni w budynku - stan istniejący Budynek zasilany w ciepło z miejskiej sieci ciepłowniczej (MPEC). Parametry pracy instalacji 80/60 C. Węzeł cieplny z automatyką pogodową. Budynek jest opomiarowany licznikiem ciepła. 5.4 Charakterystyka techniczna systemu wentylacji - stan istniejący Lp. Rodzaj danych Dane 1. Rodzaj wentylacji grawitacyjna, naturalna 2. Strumień powietrza wentylacyjnego m 3 /h 6237,5 Wentylacja grawitacyjna, sprawna oraz mechaniczna wywiewna. 5.5 Charakterystyka techniczna instalacji oświetlenia - stan istniejący 1. Cena energii elektrycznej zł/kwh 0,45 Dane oświetlenia (moce, zestawienie źródeł światła) ilość moc jednostkowa moc [szt.] [W] [W] świetlówki liniowe 36 W w starych oprawach świetlówki liniowe 18 W w starych oprawach świetlówki liniowe 36 W rastrowe w starych oprawach świetlówki liniowe 18 W rastrowe w starych oprawach 2. żarówka tradycyjna świetlówka kompaktowa (energooszczędna) oświetlenie LED (panele 40 W) oświetlenie LED 8 W oświetlenie LED 9 W oświetlenie LED 20 W oświetlenie LED (taśma 40W) RAZEM Powierzchnia pomieszczeń wyposażonych w system 3. wbudowanej instalacji oświetlenia m ,4 4. Średnia moc jednostkowa oświetlenia dla budynku P W/m 2 N 7,73 Źródłami światła są tradycyjne świetlówki liniowe w starych oprawach oraz oprawach rastrowych, żarówki tradycyjne, świetlówki kompaktowe (energooszczędne). W pomieszczeniach remontowanych zamontowane panele lub taśmy LED oraz wymieniona instalacja elektryczna. Zainstalowane oświetlenie ewakuacyjne. Brak czujników ruchu i zmierzchu. Instalacja elektryczna w pomieszczeniach nieremontowanych stara w złym stanie technicznym. 11

12 6. WYKAZ USPRAWNIEŃ (ROZWIĄZAŃ) I PRZEDSIĘWZIĘĆ MODERNIZACYJNYCH WYBRANYCH NA PODSTAWIE OCENY STANU TECHNICZNEGO L.p. Charakterystyka stanu istniejącego Możliwości i sposób poprawy P1 SZ Docieplenie ścian zewnętrznych styropianem - metoda BSO, technologia U= 0,95 W/(m 2 K) lekka-mokra. P2 SZPIW Docieplenie ścian zewnętrznych piwnic styropianem ekstrudowanym - U= 0,95 W/(m 2 K) metoda BSO, technologia lekka-mokra. 1. P3 SG Docieplenie ścian w gruncie styropianem ekstrudowanym- metoda BSO, U= 0,59 W/(m2K) technologia lekka-mokra. P4 STRPD Docieplenie stropu pod dachem granulatem wełny mineralnej. U= 0,96 W/(m2K) 2. Okna zewnętrzne PCV z szybą zespoloną z 1998 roku w złym stanie technicznym, 2005 roku w dobrym stanie technicznym. Okna zewnętrzne w części piwnicznej stare drewniane w złym stanie technicznym. Wymiana okien zewnętrznych w części piwnicznej, wymiana okien zewnętrznych (12 szt.) od strony południowej, wymiana okien zewnętrznych od strony północnej (bez okien na klatce schodowej). 3. Drzwi zewnętrzne wejściowe główne aluminiowe przeszklone szybą zespoloną w dobrym stanie technicznym. Drzwi zewnętrzne od podwórza aluminiowe Wymiana drzwi zewnętrznych w części piwnicznej, wymiana drzwi wypaczone w złym stanie technicznym. Drzwi zewnętrzne z zewnętrznych wejściowych od strony południowej i 2012 roku. Drzwi zewnętrzne w części piwnicznej stare stalowe w złym stanie technicznym. 4. Budynek zasilana zdalaczynnie za pomocą węzła cieplnego zlokalizowanego w piwnicy. Węzeł cieplny własność - MPEC. Opomiarowanie za pomocą licznika ciepła. Instalacja centralnego ogrzewania wraz z grzejnikami wymieniona 2016 roku. Grzejniki stalowe, panelowe. Zainstalowane zawory termostatyczne w 2016 roku i regulacyjne podpionowe w 2016 r. Automatyka pogodowa w węźle cieplnym. Odpowietrzniki na pionach. Instalacja zaizolowana. Bez zmian. 5. Ciepła woda przygotowywana zdalaczynnie. Węzeł cieplny zamontowany w budynku. Opomiarowanie za pomocą licznika ciepła. Instalacja rozprowadzająca stalowa z cyrkulacją. Piony częściowo wymienione na nowe (wymieniane w trakcie remontu pomieszczeń). Zainstalowane zawory podpionowe. Opomiarowanie instalacji c.w.u. w węźle cieplnym. Brak zasobnika. Wymiana starej instalacji rozprowadzającej ciepłej wody użytkowej. 6. Wentylacja grawitacyjna, sprawna oraz mechaniczna wywiewna. Wymiana okien zewnętrznych w części piwnicznej, wymiana okien zewnętrznych na klatce od strony południowej, wymiana okien zewnętrznych od strony północnej ( bez okien na klatce schodowej). Wymiana drzwi zewnętrznych w części piwnicznej, wymiana drzwi zewnętrznych wejściowych od strony południowej. Wymiana starej centrali wentylacji mechanicznej wraz z kanałami. 7. Źródłami światła są tradycyjne świetlówki liniowe w starych oprawach oraz oprawach rastrowych, żarówki tradycyjne, Wymiana instalacji elektrycznej - doprowadzenie do stanu, który umożliwia świetlówki kompaktowe (energooszczędne). W przeprowadzenie modernizacji oświetlenia ( w celu umożliwiania pomieszczeniach remontowanych zamontowane panele lub funkcjonowania czujników ruchu, sterowania oświetleniem, taśmy LED oraz wymieniona instalacja elektryczna. rozprowadzenie oświetlenia). Wymiana oświetlenia na nowoczesne typu Zainstalowane oświetlenie ewakuacyjne. Brak czujników LED wraz z automatyką sterującą (czujniki ruchu). Montaż instalacji ruchu i zmierzchu. Instalacja elektryczna w fotowoltaicznej. pomieszczeniach nieremontowanych stara w złym stanie technicznym. 12

13 7. OKREŚLENIE OPTYMALNEGO WARIANTU MODERNIZACYJNEGO 7.1. Do obliczeń przyjęto następujące dane: Obliczeniowa temperatura 1. zewnętrzna Temperatura wewnętrzna lokale 2. użytkowe Temperatura wewnętrzna klatka 3. schodowa Stopniodni ogrzewania przegrody 5. zewnętrzne Stopniodni ogrzewania klatka 6. schodowa 7. Stopniodni ogrzewania piwnica SD piw dzień K/rok 3748, Jednostkowe opłaty za moc zamówioną i zużyte ciepło t w C 21,00 21,00 t kl C 21,00 21,00 4. Temperatura wewnętrzna piwnice t piw C 2 2 udział n-tego źródła ciepła w 8. zapotrzebowaniu na ciepło przed i po termomodernizacji udział n-tego źródła ciepła w 9. zapotrzebowaniu na moc cieplną przed i po termomodernizacji Symbol Jednostki Stan przed modernizacją SD dzień K/rok 3970, ,40 SD kl dzień K/rok 3970, , ,40 x 0, x y 0, y 1-1 Stan po modernizacji (wybrany wariant) t zo C Opłaty przed modernizacją Cena netto Cena brutto Opłata zmienna za ciepło (dystrybucja + przesył), [zł/gj] 41,78 51,39 Stała opłata miesięczna za moc zamówioną (dystrybucja + przesył), [zł/(mw miesiąc)] 8693, ,39 Opłata abonamentowa, [zł/m-c] Opłaty po modernizacji Cena netto Cena brutto Opłata zmienna za ciepło (dystrybucja + przesył), [zł/gj] 41,78 Stała opłata miesięczna za moc zamówioną (dystrybucja + przesył), [zł/(mw miesiąc)] 8693,00 Opłata abonamentowa, [zł/m-c] 51, , Inne opłaty i taryfy (kalkulacja kosztów zmiennych i stałych) Cena energii elektrycznej: Taryfa C11 0,45 zł/kwh Podstawy kalkulacji (opis przyjętych założeń, uwagi) Obliczeniowe temperatury wewnętrzne, to temperatury normowe zapewniające komfort cieplny w budynku. Obliczeniowe temperatury zewnętrzne zostały przyjęte na podstawie wieloletnich średnich temperatur występujących danym rejonie i strefie klimatycznej. Liczba stopniodni wyliczona została na podstawie wzorów zawartych w Rozporządzeniu w sprawie szczegółowego zakresu i formy audytu energetycznego. Jednostkowe opłaty za moc zamówioną i zużyte ciepło obliczono na podstawie obowiązujących taryf i danych (faktur za ogrzewanie i energię elektryczną) przekazanych przez osoby upoważnione do kontaktu. 13

14 Określenie optymalnego rozwiązania zmniejszającego straty ciepła przez przegrody zewnętrzne budynku Przegroda (symbol) ściana zewnętrzna SZ Dane do obliczeń 1. Powierzchnia przegrody do obliczania strat ciepła A strat = 1193,46 m 2 2. Powierzchnia przegrody do obliczania kosztów usprawnienia A koszt = 1325,57 m 2 3. Liczba stopniodni ogrzewania SD = 3970,40 dzień K/rok 4. Technologia ocieplenia i wybrany materiał izolacyjny styropian wsp. λ 0,038 W/mK Rozpatrywane rozwiązania ocieplenia: Rozwiązanie 1 - o grubości warstwy izolacji, przy której będzie spełniona wymagana maksymalna wartość współczynnika przenikania ciepła U cmax zgodnie z wymaganiami warunków technicznych WT 2021 Rozwiązanie 2 i następne - o grubości warstwy izolacji 1 cm większej niż w rozwiązaniu 1 L.p. Stan istniejący R1 R2 R3 R4 1. Grubość dodatkowej warstwy izolacyjnej, d [cm] Współczynnik przenikania ciepła przed i po termomodernizacji, U c [W/(m 2 K)] 0,952 0,200 0,190 0,181 0, Roczne zapotrzebowanie na ciepło na pokrycie strat przenikania ciepła Q 0U, Q 1U = 8, SD A strat U c [GJ/rok] 389,76 81,92 77,82 74,11 70,74 4. Roczne zapotrzebowanie na moc na pokrycie strat przez przenikanie q 0U,q 1U = 10-6 A strat (t w0 -t z0 ) U c [MW] 0, Roczna oszczędność kosztów energii ΔO ru = (Q 0U - Q 1U )O z +12(q 0U -q 1U )O m [zł/rok] , , , ,24 6. Cena jednostkowa usprawnienia C jedn [zł/m 2 ] ,00 218,00 222,00 7. Koszt realizacji usprawnienia N U = A koszt C jedn [zł] , , , ,54 8. Prosty czas zwrotu SPBT = N U /ΔO ru [lata] - 13,55 13,63 13,72 13,82 Podstawa przyjętych wartości N U : zapytania cenowe Wybrane rozwiązanie: R1 Koszt rozwiązania, zł ,70 SPBT = 13,55 lat 14

15 Określenie optymalnego rozwiązania zmniejszającego straty ciepła przez przegrody zewnętrzne budynku Przegroda (symbol) SZPIW ściana zewnętrzna piwnic Dane do obliczeń 1. Powierzchnia przegrody do obliczania strat ciepła A strat = 99,47 m 2 2. Powierzchnia przegrody do obliczania kosztów usprawnienia A koszt = 111,41 m 2 3. Liczba stopniodni ogrzewania SD = 3970,40 dzień K/rok 4. Technologia ocieplenia i wybrany materiał izolacyjny styropian ekstrudowany wsp. λ 0,036 W/mK Rozpatrywane rozwiązania ocieplenia: Rozwiązanie 1 - o grubości warstwy izolacji, przy której będzie spełniona wymagana maksymalna wartość współczynnika przenikania ciepła U cmax zgodnie z wymaganiami warunków technicznych WT 2021 Rozwiązanie 2 i następne - o grubości warstwy izolacji 1 cm większej niż w rozwiązaniu 1 L.p. Stan istniejący R1 R2 R3 R4 1. Grubość dodatkowej warstwy izolacyjnej, d [cm] Współczynnik przenikania ciepła przed i po termomodernizacji, U c [W/(m 2 K)] 3. Roczne zapotrzebowanie na ciepło na pokrycie strat przenikania ciepła Q 0U, Q 1U = 8, SD A strat U c [GJ/rok] 4. Roczne zapotrzebowanie na moc na pokrycie strat przez przenikanie q 0U,q 1U = 10-6 A strat (t w0 -t z0 ) U c [MW] 5. Roczna oszczędność kosztów energii ΔO ru = (Q 0U - Q 1U )O z +12(q 0U -q 1U )O m [zł/rok] 0,952 0,192 0,182 0,173 0,165 32,48 6,54 6,21 5,91 5, , , , ,19 6. Cena jednostkowa usprawnienia C jedn [zł/m 2 ] ,00 262,00 268,00 7. Koszt realizacji usprawnienia N U = A koszt C jedn [zł] , , , ,81 8. Prosty czas zwrotu SPBT = N U /ΔO ru [lata] - 16,18 16,36 16,55 16,76 Podstawa przyjętych wartości N U : zapytania cenowe Wybrane rozwiązanie: R1 Koszt rozwiązania, zł ,50 SPBT = 16,18 lat 15

16 Określenie optymalnego rozwiązania zmniejszającego straty ciepła przez przegrody zewnętrzne budynku Przegroda (symbol) SG ściana zewnętrzna w gruncie Dane do obliczeń 1. Powierzchnia przegrody do obliczania strat ciepła A strat = 150,26 m 2 2. Powierzchnia przegrody do obliczania kosztów usprawnienia A koszt = 158,78 m 2 3. Liczba stopniodni ogrzewania SD = 3970,40 dzień K/rok 4. Technologia ocieplenia i wybrany materiał izolacyjny styropian ekstrudowany wsp. λ 0,036 W/mK Rozpatrywane rozwiązania ocieplenia: Rozwiązanie 1 - o grubości warstwy izolacji, przy której będzie spełniona wymagana maksymalna wartość współczynnika przenikania ciepła U cmax zgodnie z wymaganiami warunków technicznych WT 2021 Rozwiązanie 2 i następne - o grubości warstwy izolacji 2 cm większej niż w rozwiązaniu 1 L.p. Stan istniejący R1 R2 R3 R4 1. Grubość dodatkowej warstwy izolacyjnej, d [cm] Współczynnik przenikania ciepła przed i po termomodernizacji, U c [W/(m 2 K)] 3. Roczne zapotrzebowanie na ciepło na pokrycie strat przenikania ciepła Q 0U, Q 1U = 8, SD A strat U c [GJ/rok] 4. Roczne zapotrzebowanie na moc na pokrycie strat przez przenikanie q 0U,q 1U = 10-6 A strat (t w0 -t z0 ) U c [MW] 5. Roczna oszczędność kosztów energii ΔO ru = (Q 0U - Q 1U )O z +12(q 0U -q 1U )O m [zł/rok] 0,59 0,199 0,179 0,163 0,149 30,41 10,25 9,23 8,40 7, , , , ,01 6. Cena jednostkowa usprawnienia C jedn [zł/m 2 ] , ,00 7. Koszt realizacji usprawnienia N U = A koszt C jedn [zł] , , , ,30 8. Prosty czas zwrotu SPBT = N U /ΔO ru [lata] - 34,42 34,46 34,78 35,30 Podstawa przyjętych wartości N U : zapytania cenowe Wybrane rozwiązanie: R1 Koszt rozwiązania, zł ,20 SPBT = 34,42 lat 16

17 Określenie optymalnego rozwiązania zmniejszającego straty ciepła przez przegrody zewnętrzne budynku Przegroda (symbol) STRPD strop pod dachem Dane do obliczeń 1. Powierzchnia przegrody do obliczania strat ciepła A strat = 627,56 m 2 2. Powierzchnia przegrody do obliczania kosztów usprawnienia A koszt = 589,91 m 2 3. Liczba stopniodni ogrzewania SD = 3970,40 dzień K/rok 4. Technologia ocieplenia i wybrany materiał izolacyjny granulat wełny mineralnej wsp. λ 0,042 W/mK Rozpatrywane rozwiązania ocieplenia: Rozwiązanie 1 - o grubości warstwy izolacji, przy której będzie spełniona wymagana maksymalna wartość współczynnika przenikania ciepła U cmax zgodnie z wymaganiami warunków technicznych WT 2021 Rozwiązanie 2 i następne - o grubości warstwy izolacji 2 cm większej niż w rozwiązaniu 2 L.p. Stan istniejący R1 R2 R3 R4 1. Grubość dodatkowej warstwy izolacyjnej, d [cm] Współczynnik przenikania ciepła przed i po termomodernizacji, U c [W/(m 2 K)] 3. Roczne zapotrzebowanie na ciepło na pokrycie strat przenikania ciepła Q 0U, Q 1U = 8, SD A strat U c [GJ/rok] 4. Roczne zapotrzebowanie na moc na pokrycie strat przez przenikanie q 0U,q 1U = 10-6 A strat (t w0 -t z0 ) U c [MW] 5. Roczna oszczędność kosztów energii ΔO ru = (Q 0U - Q 1U )O z +12(q 0U -q 1U )O m [zł/rok] 0,963 0,148 0,138 0,130 0, ,31 31,88 29,78 27,94 27,94 0, , , , ,81 6. Cena jednostkowa usprawnienia C jedn [zł/m 2 ] - 83,20 86,80 90,40 90,40 7. Koszt realizacji usprawnienia N U = A koszt C jedn [zł] , , , ,50 8. Prosty czas zwrotu SPBT = N U /ΔO ru [lata] - 4,19 4,32 4,46 4,46 Podstawa przyjętych wartości N U : zapytania cenowe Wybrane rozwiązanie: R1 Koszt rozwiązania, zł ,18 SPBT = 4,19 lat 17

18 Określenie optymalnego rozwiązania polegającego na wymianie okien oraz poprawie systemu wentylacyjnego Dane do obliczeń 1. Powierzchnia okien A ok = 19,53 m 2 2. Projektowany strumień powietrza wentylacyjnego V nom = 193,14 m 3 3. Liczba stopniodni ogrzewania SD = 3748,40 dzień K/rok 4. Współczynnik przenikania ciepła okien - stan istniejący U 0ok = 2,60 W/(m 2 K) Rozpatrywane rozwiązania usprawnienia: Przegroda (symbol) OZPIW okno zewnętrzne drewniane piwnic Usprawnienie obejmuje wymianę okien istniejących na okna szczelne, o lepszych współczynnikach U, z wbudowanymi nawiewnikami. Rozwiązanie 1 - okna o współczynniku przenikania ciepła U ok zgodnie z WT 2021 Rozwiązanie 2 - okna o lepszych współczynnikach przenikania ciepła Rozwiązanie 3 - okna o lepszych współczynnikach przenikania ciepła L.p. Stan istniejący R1 R2 R3 WT Współczynnik przenikania ciepła okien, U [W/(m 2 K)] 2. Współczynniki korekcyjne dla wentylacji 2,60 0,9 0,7 0,6 c r [-] 1,0 1,0 1,0 1,0 c m [-] 1,0 1,0 1,0 1,0 3. Roczne zapotrzebowanie na ciepło Q 0 [GJ/rok] 16,45 5,69 4,43 3,80 4. Roczne zapotrzebowanie na moc, q 0U = q 0 + q 1 [MW] Roczna oszczędność kosztów energii, ΔO ru [zł/rok] 727,23 812,79 855,57 6. Koszt jednostkowy okien, c jed [zł/m 2 ] Koszt wymiany okien, N ok [zł] 14647, , ,00 8. Koszt modernizacji wentylacji, N went [zł] 9. Koszt całkowity, N U = N went + N ok [zł] 10. Prosty czas zwrotu, SPBT = N U /ΔO ru [lata] 14647, , ,00 20,14 21,63 25,11 Podstawa przyjętych wartości N U : zapytania cenowe Wybrane rozwiązanie: R1 Koszt rozwiązania, zł ,50 SPBT = 20,14 lat W budynku nie występuje wariant polegający na wymianie okien oraz poprawie systemu wentylacyjnego. 18

19 Określenie optymalnego rozwiązania polegającego na wymianie okien oraz poprawie systemu wentylacyjnego Dane do obliczeń 1. Powierzchnia okien A ok = 240,68 m 2 2. Projektowany strumień powietrza wentylacyjnego V nom = 2380,24 m 3 3. Liczba stopniodni ogrzewania SD = 3970,40 dzień K/rok 4. Współczynnik przenikania ciepła okien - stan istniejący U 0ok = 1,90 W/(m 2 K) Rozpatrywane rozwiązania ocieplenia: Przegroda (symbol) OZS okno zewnętrzne stare Usprawnienie obejmuje wymianę okien istniejących na okna szczelne, o lepszych współczynnikach U, z wbudowanymi nawiewnikami. Rozwiązanie 1 - okna o współczynniku przenikania ciepła U ok zgodnie z WT 2017 Rozwiązanie 2 - okna o współczynniku przenikania ciepła U ok zgodnie z WT 2021 Rozwiązanie 3 - okna o lepszych współczynnikach przenikania ciepła L.p. Stan istniejący R1 R2 R3 WT Współczynnik przenikania ciepła okien, U [W/(m 2 K)] 1,90 0,9 0,7 0,6 2. Współczynniki korekcyjne dla wentylacji c r [-] 0,85 0,7 0,7 0,7 c m [-] 1,2 1,0 1,0 1,0 3. Roczne zapotrzebowanie na ciepło Q 0 [GJ/rok] 440,27 268,80 252,29 244,03 4. Roczne zapotrzebowanie na moc, q 0U = q 0 + q 1 [MW] 0,06 0,04 0,04 0,04 5. Roczna oszczędność kosztów energii, ΔO ru [zł/rok] 10929, , ,37 6. Koszt jednostkowy okien, c jed [zł/m 2 ] Koszt wymiany okien, N ok [zł] , ,00 8. Koszt modernizacji wentylacji, N went [zł] 9. Koszt całkowity, N U = N went + N ok [zł] , , Prosty czas zwrotu, SPBT = N U /ΔO ru [lata] 18, ,95 Podstawa przyjętych wartości N U : zapytania cenowe Wybrane rozwiązanie: R1 Koszt rozwiązania, zł ,00 SPBT = 18,72 lat 19

20 Określenie optymalnego rozwiązania polegającego na wymianie drzwi oraz poprawie systemu wentylacyjnego Dane do obliczeń 1. Powierzchnia drzwi A d = 3,20 m 2 2. Projektowany strumień powietrza wentylacyjnego V nom = 31,65 m 3 3. Liczba stopniodni ogrzewania SD = 3970,40 dzień K/rok 4. Współczynnik przenikania ciepła drzwi - stan istniejący U 0d = 2,50 W/(m 2 K) Rozpatrywane rozwiązania usprawnienia: Przegroda (symbol) DZS drzwi zewnętrzne stare Usprawnienie obejmuje wymianę istniejących drzwi na drzwi szczelne, o lepszych współczynnikach U d. Rozwiązanie 1 - drzwi o współczynniku przenikania ciepła U d zgodnie z WT 2021 Rozwiązanie 2 - drzwi o lepszych współczynnikach przenikania ciepła Rozwiązanie 3 - drzwi o lepszych współczynnikach przenikania ciepła L.p. Stan istniejący R1 R2 R3 WT Współczynnik przenikania ciepła drzwi, U [W/(m 2 K)] 2,50 1,3 1,1 0,9 2. Współczynniki korekcyjne dla wentylacji c r [-] 1,2 1,0 1,0 1,0 c m [-] 1,3 1,0 1,0 1,0 3. Roczne zapotrzebowanie na ciepło Q 0 [GJ/rok] 8,51 5,12 4,90 4,68 4. Roczne zapotrzebowanie na moc, q 0U = q 0 + q 1 [MW] Roczna oszczędność kosztów energii, ΔO ru [zł/rok] 211,19 225,84 240,49 6. Koszt jednostkowy drzwi, c jed [zł/m 2 ] Koszt wymiany drzwi, N ok [zł] Koszt modernizacji wentylacji, N went [zł] 9. Koszt całkowity, N U = N went + N ok [zł] Prosty czas zwrotu, SPBT = N U /ΔO ru [lata] 23,49 25,51 26,61 Podstawa przyjętych wartości N U : zapytania cenowe Wybrane rozwiązanie: R1 Koszt rozwiązania, zł 4 96 SPBT = 23,49 lat Uwaga! W budynku nie występuje wariant polegający na wymianie drzwi oraz poprawie systemu wentylacyjnego. 20

21 Określenie optymalnego rozwiązania polegającego na wymianie drzwi oraz poprawie systemu wentylacyjnego Dane do obliczeń 1. Powierzchnia drzwi A d = 5,60 m 2 2. Projektowany strumień powietrza wentylacyjnego V nom = 55,38 m 3 3. Liczba stopniodni ogrzewania SD = 3748,40 dzień K/rok 4. Współczynnik przenikania ciepła drzwi - stan istniejący U 0d = 5,10 W/(m 2 K) Rozpatrywane rozwiązania ocieplenia: Przegroda (symbol) DZSS drzwi zewnętrzne stare stalowe Usprawnienie obejmuje wymianę istniejących drzwi na drzwi szczelne, o lepszych współczynnikach U d. Rozwiązanie 1 - drzwi o współczynniku przenikania ciepła U d zgodnie z WT 2021 Rozwiązanie 3 - drzwi o lepszych współczynnikach przenikania ciepła Rozwiązanie 3 - drzwi o lepszych współczynnikach przenikania ciepła L.p. Stan istniejący R1 R2 R3 WT Współczynnik przenikania ciepła drzwi, U [W/(m 2 K)] 5,10 1,3 1,1 0,9 2. Współczynniki korekcyjne dla wentylacji c r [-] 1,1 1,0 1,0 1,0 c m [-] 1,3 1,0 1,0 1,0 3. Roczne zapotrzebowanie na ciepło Q 0 [GJ/rok] 17,98 8,46 8,10 7,74 4. Roczne zapotrzebowanie na moc, q 0U = q 0 + q 1 [MW] Roczna oszczędność kosztów energii, ΔO ru [zł/rok] 630,70 655,23 679,77 6. Koszt jednostkowy drzwi, c jed [zł/m 2 ] Koszt wymiany drzwi, N ok [zł] Koszt modernizacji wentylacji, N went [zł] 9. Koszt całkowity, N U = N went + N ok [zł] Prosty czas zwrotu, SPBT = N U /ΔO ru [lata] 13,76 15,38 16,48 Podstawa przyjętych wartości N U : zapytania cenowe Wybrane rozwiązanie: R1 Koszt rozwiązania, zł 8 68 SPBT = 13,76 lat 21

22 7.5. Obliczenie strumieni powietrza wentylacyjnego dla budynku Dane do obliczeń: 1. Rodzaj wentylacji grawitacyjna, naturalna 2. Strumień powietrza wentylacyjnego m 3 /h 6237,5 Wentylacja grawitacyjna, sprawna oraz mechaniczna wywiewna. 22

23 7.6. Przedsięwzięcie modernizacyjne prowadzące do zmniejszenia zapotrzebowania na ciepło do przygotowania ciepłej wody użytkowej w budynku Zapotrzebowanie na ciepło na potrzeby przygotowania ciepłej wody użytkowej System zaopatrzenia w c.w.u. Jednostki Stan istniejący Stan po modernizacji Jednostkowe dobowe zapotrzebowanie na ciepłą wodę użytkową., V wi dm 3 /m 2 *doba 1,50 1,50 Powierzchnia o regulowanej temperaturze, Af m , ,40 Obliczeniowa temperatura wody w zaworze, θ w 0 C Temperatura wody przed podgrzaniem, θ 0 0 C Współczynnik korekcyjny ze względu na przerwy w użytkowaniu c.w.u., k R - 0,68 0,68 Roczne zapotrzebowanie na energię użytkową Qw, nd =V wi *Af*c w *ρ w *(θ w -θ 0 )*kr*t R /*3600 kwh/rok , ,48 Źródła energii do przygotowania c.w.u. - Nieodnawialne OZE Nieodnawialne OZE Udział odnawialnych źródeł energii % sprawność wytwarzania ciepła, η w,g - 1,00 1,00 sprawność przesyłu ciepłej wody, η w,d - 0,55 0,60 sprawność akumulacji, η w,s - 1,00 1,00 sprawność sezonowa wykorzystania, η w,e - 1,00 1,00 sprawność całkowita, η w,tot - 0,55 0,60 roczne zapotrzebowanie ciepła końcowego, Q K,W kwh/rok GJ/rok ,2 0, ,1 0,0 375,54 344,25 sumaryczne roczne zapotrzebowanie ciepła końcowego, Q K,W kwh/rok , ,14 GJ/rok 375,54 344,25 Podstawy kalkulacji (opis przyjętych założeń, uwagi) Obliczeń zapotrzebowania na roczne zapotrzebowanie ciepła końcowego do przygotowania c.w.u. dokonano na podstawie obowiązujących aktów prawnych. Współczynniki przyjęto zgodnie z wytycznymi Rozporządzenia Ministra Infrastruktury i Rozwoju z dnia 27 lutego 2015 r. w sprawie metodologii wyznaczania charakterystyki energetycznej budynku lub części budynku oraz świadectw charakterystyki energetycznej. 23

24 Zapotrzebowanie na moc na potrzeby przygotowania ciepłej wody użytkowej. jednostkowe dobowe zapotrzebowanie na ciepłą wodę 1,50 użytkową., V dm 3 /m 2 *doba 1,50 wi ilość osób, Li os czas użytkowania, t R doba średnie godzinowe zapotrzebowanie na c.w.u. w budynku, V hśr =(A f *V cw )/(10*1000) m 3 /h 0,44 0,44 współczynnik godzinowej nierównomierności rozbioru -0,244 c.w.u., N h =9,32*L i - 2,58 2,58 zapotrzebowanie na ciepło na ogrzanie 1m 3 wody Q cwj =c w *ρ w *(θ w -θ 0 )*k R /η w,tot /10 6 GJ/m 3 0,13 0,11 współczynnik akumulacyjności ϕ 1,00 współczynnik redukcji ψ=1/((nh-1)*ϕ+1) 0,39 0,39 1,00 maksymalna moc c.w.u. q cwumax kw 39,59 36,29 średnia moc c.w.u. q cwuśr kw 15,34 14,06 Podstawy kalkulacji (opis przyjętych założeń, uwagi) Obliczeń zapotrzebowania na roczne zapotrzebowanie mocy do przygotowania c.w.u. dokonano na podstawie obowiązujących aktów prawnych. Współczynniki przyjęto zgodnie z wytycznymi Rozporządzenia Ministra Infrastruktury i Rozwoju z dnia 27 lutego 2015 r. w sprawie metodologii wyznaczania charakterystyki energetycznej budynku lub części budynku oraz świadectw charakterystyki energetycznej. 24

25 Ocena przedsięwzięcia modernizacyjnego prowadzącego do zmniejszenia zapotrzebowania na ciepło do przygotowania ciepłej wody użytkowej Dane do obliczeń - stan istniejący 1. Roczne zapotrzebowanie ciepła końcowego Q KW = 375,54 GJ/rok 2. Średnia moc na potrzeby c.w.u. q CW śr = 0,01534 MW Rozpatrywane są następujące usprawnienia instalacji c.w.u. Wymiana starej instalacji rozprowadzającej ciepłej wody użytkowej. Lp. Jednostki Stan istniejący Stan po modernizacji 1. Średnia moc na potrzeby c.w.u. MW q cw śr 0,0153 0, Roczne zapotrzebowanie ciepła końcowego Q kw GJ/rok 375,54 344,25 3. Opłata zmienna c.w.u. O oz zł/gj 51,39 4. Roczna opłata stała za moc O om zł/mw/rok ,68 51, ,68 5. Roczny abonament c.w.u. A b zł/rok 6. Roczny koszt przygotowania c.w.u. O cw zł/rok , ,17 7. Roczne oszczędności kosztów przygotowania c.w.u. ΔO rcw zł/rok ,29 8. Koszt modernizacji instalacji c.w.u. N cw zł ,00 9. Prosty czas zwrotu SPBT lat ,2 10. Udział odnawialnych źródeł energii % Podstawa przyjętych wartości N cw Wartość N cw przyjęto na podstawie zapytań ofertowych Koszt modernizacji N cw = ,00 zł SPBT = 33,2 lat Podstawy kalkulacji (opis przyjętych założeń, uwagi) Wartości moc i zapotrzebowania na ciepło do przygotowania c.w.u. przyjęto z tabeli 7.6. Opłaty jednostkowe zgodnie z załącznikiem nr 2. 25

26 8. WYBÓR OPTYMALNEGO WARIANTU PRZEDSIĘWZIĘCIA POPRAWIAJĄCEGO SPRAWNOŚĆ SYSTEMU GRZEWCZEGO Dane do obliczeń - stan istniejący 1. Zapotrzebowanie mocy do ogrzewania budynku q Hco = 239,11 kw 2. Sezonowe zapotrzebowanie ciepła Q Hco = 1 004,44 GJ/rok Instalacja c.o. - stan istniejący 1. Typ instalacji 2. Parametry pracy instalacji 3. Przewody w instalacji 4. Stan izolacji przewodów 5. Rodzaj grzejników 6. Osłonięcie grzejników 7. Zawory termostatyczne 8. Zawory podpionowe 9. Odpowietrzenie instalacji 10. Naczynie wzbiorcze 11. Zabezpieczenie instalacji centralna, wodna 80/60 stalowe dobra stalowe, panelowe brak tak tak indywidualne tak tak 26

27 Zestawienie współczynników sprawności systemu ogrzewania związanych z modernizacją Współczynniki sprawności Lp. Stan istniejący Stan po modernizacji 1. Średnia sezonowa sprawność wytwarzania ƞ Hg 1,00 ƞ Hg 1,00 2. Średnia sezonowa sprawność przesyłu ƞ Hd 0,96 ƞ Hd 0,96 3. Średnia sezonowa sprawność akumulacji ƞ Hs 1,00 ƞ Hs 1,00 4. Średnia sezonowa sprawność regulacji ƞ He 0,88 ƞ He 0,88 5. Średnia sezonowa sprawność całkowita ƞ Htot 0,84 ƞ Htot 0,84 6. Uwzględnienie przerwy na ogrzewanie w ciągu tygodnia w t 1,00 w t 1,00 Uwzględnienie przerw na ogrzewanie w ciągu doby - 7. wprowadzenie podzielników w d 1,00 w d 1, Ocena finansowa przedsięwzięcia modernizacyjnego poprawiającego sprawność systemu ogrzewania Lp. Jednostki stan istniejący stan po modernizacji 1. Obliczeniowa moc cieplna instalacji q co MW 0,2391 0, Roczne zapotrzebowanie na ciepło na potrzeby instalacji c.o. w standardowym sezonie grzewczym bez uwzględnienia GJ/rok 1004, ,44 sprawności systemu ogrzewania Średnia sezonowa sprawność całkowita ƞ Htot ,84 0,84 Sezonowe zapotrzebowanie na ciepło na potrzeby instalacji c.o. z uwzględnieniem sprawności systemu i przerw w ogrzewaniu GJ/rok 1 195, ,76 5. Opłata zmienna za zużyte ciepło O COz zł/gj 51,39 51,39 6. Roczna opłata stała za moc O COm zł/mw/rok , ,68 7. Roczny abonament A b zł/rok Roczny koszt ogrzewania w standardowym sezonie grzewczym O CO zł/rok , ,09 Roczne oszczędności kosztów ogrzewania ΔOr CO zł/rok Całkowite koszty usprawnień systemu ogrzewania N CO zł Prosty czas zwrotu SPBT lat Podstawy kalkulacji (opis przyjętych założeń, uwagi) Wartości moc i zapotrzebowania na ciepło do ogrzewania przyjęto z tabeli 8. Moc i ciepło zostały obliczone z wykorzystaniem programu komputerowego Audytor OZC 6.7.PRO wg obowiązujących norm. Opłaty jednostkowe zgodnie z załącznikiem nr 2. 27

28 9. OBLICZENIE ZAOSZCZĘDZONEJ ENERGII ELEKTRYCZNEJ - MODERNIZACJA SYSTEMU OŚWIETLENIA Rozpatrywany jest wariant modernizacji systemu oświetlenia: wymiana istniejącego oświetlenia wewnętrznego na system oświetleniowy typu LED. Oszczędności zużycia energii elektrycznej dla źródeł światła po modernizacji obliczane są przy założeniu, że natężenie oświetlenia powierzchni mierzone w luksach spełnia wymagania PN-EN :2012. Dane do oceny - stan istniejący *powierzchnia pomieszczeń wyposażonych w system wbudowanej instalacji oświetlenia A L = *system oświetlenia wbudowanego: 2942,4 m 2 Źródłami światła są tradycyjne świetlówki liniowe w starych oprawach oraz oprawach rastrowych, żarówki tradycyjne, świetlówki kompaktowe (energooszczędne). W pomieszczeniach remontowanych zamontowane panele lub taśmy LED oraz wymieniona instalacja elektryczna. Zainstalowane oświetlenie ewakuacyjne. Brak czujników ruchu i zmierzchu. Instalacja elektryczna w pomieszczeniach nieremontowanych stara w złym stanie technicznym. jednostki stan istniejący Moc jednostkowa opraw oświetlenia podstawowego w 1. budynku P W/m 2 7,73 3,08 N Czas użytkowania oświetlenia podstawowego w ciągu 2. h dnia t D Czas użytkowania oświetlenia podstawowego w ciągu 3. h 200 nocy t N system oświetlenia po modernizacji Liczba godzin w roku t y h Współczynnik uwzględ. obniżenie natężenia oświetlenia do poziomu wymaganego F C Współczynnik uwzględ. nieobecność użytkowników w miejscu pracy F O Współczynnik uwzględ. wykorzystanie światła dziennego F D Liczbowy wskaźnik energii oświetlenia LENI kwh/m 2 /rok 16,5 7,2 9. Roczne zapotrzebowanie na energię końcową dostarczoną do budynku dla wbudowanej instalacji oświetleniowej Q kl =A f *LENI kwh/rok 48426, ,4 Roczne oszczędności energii końcowej po modernizacji 10. kwh/rok ---- systemu oświetlenia ΔQ kl 27376,0 11. m=1 gdy stosowane jest ośw. awaryjne, jeśli nie m= n=1 gdy stosowane jest sterowanie opraw, jeśli nie n= Jednostkowe opłaty za energię elektryczną C jed zł/kwh 14. Roczne koszty zużycia energii elektrycznej na potrzeby oświetlenia wbudowanego K zł/rok 15. Roczne oszczędności kosztów zużycia energii elektrycznej na potrzeby oświetlenia ΔK zł/rok 0,45 0, ,9 9472, , Koszt modernizacji systemu oświetlenia N U zł Koszt wymiany instalacji elektrycznej w budynku zł Prosty czas zwrotu SPBT lat ,0 28

29 Dodatkowe informacje: Zestawienie źródeł światła w budynku w stanie po modernizacji. Rodzaj źródła światła ilość [szt.] moc jednostkowa [W] moc [W] Oświetlenie LED - Panel 40 W w nowej oprawie Oświetlenie LED - Panel 20 W w nowej oprawie Oświetlenie LED - Panel 40 W w nowej oprawie Oświetlenie LED - Panel 20 W w nowej oprawie Żarówka LED 8W w nowej oprawie Żarówka LED 8W w nowej oprawie Oświetlenie LED (panele 40 W) Oświetlenie LED 8 W - istniejące Oświetlenie LED 9 W - istniejące Oświetlenie LED 20 W - istniejące Oświetlenie LED (taśma 40 W) RAZEM Powierzchnia pomieszczeń wyposażonych w system wbudowanej instalacji oświetlenia Średnia moc jednostkowa oświetlenia dla budynku PN m 2 W/m ,4 3,08 29

30 9.1 Obliczenie zaoszczędzonej energii elektrycznej - montaż systemu fotowoltaicznego Planuje się zastosowanie systemu fotowoltaicznego (grid-on). System przeznaczony jest do pozyskiwania energii elektrycznej z promieniowania słonecznego. Zostanie połączony z istniejącą w budynku instalacją elektroenergetyczną. System będzie pracował na potrzeby instalacji zasilającej urządzenia techniczne i oświetlenie. Celem zastosowania instalacji fotowoltaicznej w budynku jest obniżenie kosztów zakupu energii elektrycznej, zmniejszenie ilości energii wytworzonej z elektrociepłowni, a tym samym zmniejszenie zanieczyszczenia środowiska. Na efektywność instalacji fotowoltaicznej mają wpływ m.in. nasłonecznienie, sprawność ogniw fotowoltaicznych i przetwornic prądu. Na wydajność systemu wpływają więc także: technologia wykonania ogniw fotowoltaicznych, kąt padania promieni słonecznych, temperatura otoczenia i czystość powierzchni paneli fotowoltaicznych. Wartości nasłonecznienia zostały wygenerowane za pomocą symulacji komputerowej na podstawie zadanej szerokości geograficznej. Obliczenie ilości energii uzyskanej z ogniw fotowoltaicznych przedstawiono w tabeli poniżej. Sprawność konwersji promieniowania słonecznego na energię elektryczną przyjęto na poziomie 16%. Sprawność przetwornicy przyjęto na poziomie 90%. Tabela przedstawiająca zyski energetyczne dla proponowanych ogniw fotowoltaicznych. Miesiąc Nasłonecznienie Sprawność ogniw Sprawność przetwornicy Ilość energii uzyskana z ogniwa, kwh/m2 Styczeń 24,4 16% 90% 3,5 Luty 37,2 16% 90% 5,4 Marzec 77,9 16% 90% 11,2 Kwiecień 118,6 16% 90% 17,1 Maj 152,3 16% 90% 21,9 Czerwiec 165,1 16% 90% 23,8 Lipiec 167,5 16% 90% 24,1 Sierpień 144,2 16% 90% 20,8 Wrzesień 100,0 16% 90% 14,4 Październik 61,6 16% 90% 8,9 Listopad 25,6 16% 90% 3,7 Grudzień 17,4 16% 90% 2,5 Średnioroczne nasłonecznienie dla szerokości geograficznej ,2 Ilość i powierzchnia zastosowanych ogniw fotowoltaicznych 40 szt. 64 m 2 Moc instalacji 10 kw Panele fotowoltaiczne zostaną zamontowane na specjalnej konstrukcji na dach płaski umożliwiającej pionowy montaż paneli fotowoltaicznych. Nachylenie konstrukcji wynosi 35. Panele zlokalizowane będą na dachu płaskim, a ich orientacja będzie południowo - zachodnia. Przewiduje się montaż inwerterów wewnątrz budynków w wydzielonym pomieszczeniu o odpowiedniej wentylacji lub w pobliżu paneli fotowoltaicznych na dachu unikając przy tym miejsc nasłonecznionych. Możliwość monitoringu oraz uzysk energii elektrycznej umożliwia inwerter. Jako układ zabezpieczający zaleca się zastosowanie ochronników przepięć, właściwym dla danego pokrycia dachowego. 30

31 Obliczenie ilości uzyskanej energii oraz kalkulacja kosztów. Proponowany zestaw składa się z: 1. Paneli fotowoltaicznych 2. Regulatora prądu ładowania. 3. Przetwornicy prądu stałego na zmienny. 4. Okablowania - przewód solarny. 40 szt W wyniku zastosowania instalacji fotowoltaicznej w budynku zostanie osiągnięty efekt energetyczny. Szacunkowe wyliczenie ilości energii możliwej do uzyskania z instalacji fotowoltaicznej w ciągu roku oraz rocznej oszczędności kosztów energii przedstawiono poniżej. Do obliczeń przyjęto obowiązującą stawkę za energię elektryczną według taryfy użytkownika. Szacowana ilość energii możliwa do uzyskania z instalacji fotowoltaicznej wynosi: Cena energii wg taryfy Oszczędność wynikająca z uzyskanej energii Koszt wykonania instalacji Czas zwrotu inwestycji ,03 kwh/rok 0,45 zł/kwh 4 527,91 zł/rok zł 26,50 lat Podsumowanie. Miejsce usytuowania paneli fotowoltaicznych należy do decyzji Inwestora. Zaproponowana instalacja fotowoltaiczna będzie składać się z o łącznej powierzchni: 64 m2 Koszt inwestycji oszacowano na: zł 40 paneli fotowoltaicznych, Instalacja będzie produkować rocznie ,03 kwh/rok energii elektrycznej. Pozwoli to obniżyć roczne koszty energii elektrycznej ponoszone przez odbiorcę o: 4 527,91 zł/rok Wyprodukowana energia elektryczna będzie dostarczana do wewnętrznej sieci energetycznej budynku. 31

32 9.1. OBLICZENIA DOTYCZĄCE WARIANTU MODERNIZACJI SYSTEMU WENTYLACJI MECHANICZNEJ NAWIEWNO- WYWIEWNEJ. Modernizacja systemu wentylacji mechanicznej będzie polegała na wymianie central wentylacyjnych na centrale z wysokosprawnymi odzyskami ciepła oraz kanałów rozprowadzających powietrze. Powierzchnia objęta działaniem systemu: 502,5 m 2. W stanie po modernizacji planuje się demontaż istniejącej instalacji wentylacji mechanicznej, jej modernizację. Instalacja będzie wyposażona w system odzysku ciepła. Celem projektowanych instalacji wentylacyjnych będzie utrzymanie właściwych warunków higienicznych (temperatura powietrza, ilość świeżego powietrza) w pomieszczeniach zlokalizowanych w przedmiotowym obiekcie i utrzymanie właściwych warunków temperaturowych. Powierzchnia pomieszczeń z nowym systemem wentylacji i klimatyzacji: 233,6 m 2. Powierzchnia pomieszczeń objęta systemem wentylacji mechanicznej: 502,05 m Roczne oszczędności kosztów związane z modernizacją i rozbudową systemu wentylacji nawiewnowywiewnej zł/rok ,60 2. Koszt modernizacji instalacji wentylacji zł mechanicznej. N cw 3. Prosty czas zwrotu SPBT lat ,0 W budynku wystąpi także dodatkowe zapotrzebowanie na energię elektryczną w związku z projektowanym systemem chłodzenia. Obliczenie zapotrzebowania na energię na potrzeby systemu chłodzenia znajdują się w załączniku nr 6. Zapotrzebowanie na ciepło - chłodzenie Q K,nd= GJ/rok Zapotrzebowanie na ciepło - chłodzenie g y j p j Q K,nd= y, kwh/rok 32

33 10. ROCZNE ZAPOTRZEBOWANIE NA ENERGIĘ POMOCNICZĄ DOSTARCZANĄ DO BUDYNKU DLA SYSTEMÓW TECHNICZNYCH 10.1 System ogrzewania Jednostka Stan istniejący Stan po modernizacji Zapotrzebowanie na moc elektryczną do napędu urządzeń pomocniczych w systemie ogrzewania, q W/m 2 el,h Czas działania urządzenia pomocniczego w systemie ogrzewania w ciągu roku, t el h/rok Powierzchnia pomieszczeń o regulowanej temperaturze, A f m ,4 2942,4 Roczne zapotrzebowanie na energię pomocniczą dostarczoną do budynku dla systemu ogrzewania, E el,pom,h kwh/rok 10.2 System przygotowania ciepłej wody użytkowej Jednostka Stan istniejący Stan po modernizacji Zapotrzebowanie na moc elektryczną do napędu urządzeń pomocniczych w systemie przygotowania c.w.u., q el,w W/m 2 Czas działania urządzenia pomocniczego w systemie przygotowania c.w.u. w ciągu roku, t el h/rok Powierzchnia pomieszczeń o regulowanej temperaturze, A f m ,4 2942,4 Roczne zapotrzebowanie na energię pomocniczą dostarczoną do budynku dla systemu ogrzewania, E el,pom,h kwh/rok 10.3 System chłodzenia Jednostka Stan istniejący Stan po modernizacji Zapotrzebowanie na moc elektryczną do napędu urządzeń pomocniczych w systemie chłodzenia, q el,c Czas działania urządzenia pomocniczego w systemie chłodzenia w ciągu roku, t el W/m 2 h/rok Powierzchnia pomieszczeń o regulowanej temperaturze, A f m Roczne zapotrzebowanie na energię pomocniczą dostarczoną do budynku dla systemu ogrzewania, E el,pom,h kwh/rok 33

34 11. ZESTAWIENIE OPTYMALNYCH USPRAWNIEŃ MODERNIZACYJNYCH (zestawienie wybranych wariantów we wszystkich obszarach opracowywanych dla projektu, w tym: zmierzających do zmniejszenia zapotrzebowania na ciepło w wyniku zmniejszenia strat przenikania przez przegrody budowlane, modernizacji systemu wentylacji, modernizacji systemu przygotowania c.w.u., modernizacji systemu oświetlenia uszeregowane wg rosnącej wartości SPBT) Rodzaj i zakres usprawnienia termomodernizacyjnego Planowane koszty robót [zł] SPBT [lata] strop pod dachem ,18 4,19 ściana zewnętrzna ,70 13,55 drzwi zewnętrzne stare stalowe ,76 ściana zewnętrzna piwnic ,50 16,18 okno zewnętrzne stare ,00 18,72 oświetlenie wbudowane wentylacja mechaniczna ,03 okno zewnętrzne drewniane piwnic ,50 20,14 drzwi zewnętrzne stare ,49 fotowoltaika ,50 ciepła woda użytkowa ściana zewnętrzna w gruncie ,00 33, ,20 34,42 Przyjęto założenie, że nakłady na odtworzenie elementów o krótszej żywotności nie będą występowały w okresie trwałości projektu, tj. 5 lat od zakończenia inwestycji oraz po okresie trwałości, tj. w kolejnych 15 latach. Zakłada się, że sprawność urządzeń i instalacji oraz inne parametry przedstawione w karcie audytu nie będą zmienne w czasie i nie będą wpływać na poziom kosztów operacyjnych. Opis i wyliczenia kosztów operacyjnych umieszczono w złączniku nr 5 do opracowania. 34

35 12. ZESTAWIENIE WSZYSTKICH WARIANTÓW I WYBÓR OPTYMALNEGO PRZEDSIĘWZIĘCIA MODERNIZACYJNEGO DLA BUDYNKU Wybór optymalnego wariantu obejmuje: 1. Oszczędności energii i kosztów dla wariantów przedsięwzięć termomodernizacyjnych 2. Wskazanie optymalnego wariantu do realizacji Przedsięwzięcie modernizacyjne strop pod dachem ściana zewnętrzna drzwi zewnętrzne stare stalowe ściana zewnętrzna piwnic okno zewnętrzne stare oświetlenie wbudowane wentylacja mechaniczna okno zewnętrzne drewniane piwnic drzwi zewnętrzne stare fotowoltaika ciepła woda użytkowa ściana zewnętrzna w gruncie Określenie wariantów przedsięwzięć termomodernizacyjnych W1,, Wn W1 W2 W3 W4 W5 W6 W7 W8 W9 W10 W11 W Planowane koszty całkowite, zł , , , , , , , , , , , ,18 Roczna oszczędność kosztów energii, zł/rok 70098, , , , , , , , , , , ,37 Oszczędność zapotrzebowania na energię, % 52,86% 51,82% 50,06% 50,06% 49,95% 49,41% 46,08% 40,54% 33,08% 31,65% 12,53% 11,99% Roczna oszczędność kosztów energii przedstawiona dla poszczególnych wariantów (W1,W2,W3,...,Wn) wynika z kompleksowych obliczeń obejmujących zmniejszenie strat przez przegrody zewnętrzne, system grzewczy, instalację przygotowania ciepłej wody, energię elektryczną zużywaną na potrzeby oświetlenia i urządzeń pomocniczych. Oszczędność kosztów energii obliczona dla poszczególnych ulepszeń termomodernizacyjnych obejmuje jedynie oszczędność wynikającą z przeprowadzenia danego zabiegu. Algorytm wyznaczania oszczędności kosztów energii jest zgodny z zapisami Rozporządzenia Ministra Infrastruktury z dnia 17 marca 2009 r. w sprawie szczegółowego zakresu i form audytu energetycznego. W wariantach W1 - W12 zostały doliczone prace dodatkowe związane z ociepleniem ościeży, wymianą pokrycia stropodachu

36 13. OPIS OPTYMALNEGO WARIANTU PRZEDSIĘWZIĘCIA Na podstawie przeprowadzonej analizy został wybrany jako optymalny wariant nr 1 przedsięwzięcia modernizacyjnego dla ocenianego budynku. Wariant ten obejmuje następujące usprawnienia modernizacyjne przewidziane do realizacji w budynku: 1. Docieplenie ścian zewnętrznych styropianem o grubości 15 cm. Metoda lekka, mokra, BSO - bezspoinowy system ociepleń. Współczynnik przewodzenia ciepła styropianu λ=0,0338 W/(mK). 2. Docieplenie ścian zewnętrznych piwnic styropianem ekstrudowanym o grubości 15 cm. Metoda lekka, mokra, BSO - bezspoinowy system ociepleń. Współczynnik przewodzenia ciepła styropianu λ=0,036 W/(mK). 3. Docieplenie ścian w gruncie styropianem ekstrudowanym o grubości 12 cm. Metoda lekka, mokra, BSO - bezspoinowy system ociepleń. Współczynnik przewodzenia ciepła styropianu ekstrudowanego λ=0,036 W/(mK). 4. Docieplenie stropu pod dachem granulatem wełny mineralnej o grubości 24 cm. Współczynnik przewodzenia ciepła wełny mineralnej λ=0,042 W/(mK). 5. Wymiana okien zewnętrznych w części piwnicznej (25 szt.) na nowe o współczynniku U= 0,9 W/(m2K), spełniające warunki techniczne WT Wymiana okien zewnętrznych (87 szt.) na nowe z higrosterowalnymi nawiewnikami powietrza, o współczynniku U= 0,9 W/(m2K), spełniające warunki techniczne WT Wymiana drzwi zewnętrznych w części piwnicznej (3 szt.) na nowe, o współczynniku U= 1,3 W/(m2K), spełniające warunki techniczne WT Wymiana drzwi zewnętrznych (1 szt.) na nowe, o współczynniku U= 1,3 W/(m2K), spełniające warunki techniczne WT Modernizację systemu oświetlenia wbudowanego. Wymianę źródeł światła na nowe energooszczędne typu LED wraz z nowoczesnymi oprawami. Montaż czujników ruchu (10 szt. na korytarzach i klatkach, 20 szt. w toaletach). Wymiana instalacji elektrycznej - doprowadzenie do stanu, który umożliwia przeprowadzenie modernizacji oświetlenia ( w celu umożliwiania funkcjonowania czujników ruchu, sterowania oświetleniem, rozprowadzenie oświetlenia). 10. Zastosowanie systemu fotowoltaicznego składającego się z 40 paneli o łącznej mocy 10 W do produkcji energii elektrycznej wykorzystywanej na potrzeby budynku wraz z automatyką i licznikiem pozyskanej energii. 11. Wymiana starej instalacji rozprowadzającej ciepłej wody użytkowej. 12. Wymiana starej centrali wentylacji mechanicznej wraz z kanałami wentylacyjnymi. Roboty dodatkowe. 13. Wymiana pokrycia stropodachu na nowe z papy termozgrzewalnej. 14. Ocieplenie ościeży okiennych i drzwiowych styropianem o grubości ok. 2-3 cm. Montaż nawiewników powietrza w ramach okiennych. Zakłada się, że realizacja przedsięwzięcia termomodernizacyjnego może wymagać prac towarzyszących, których nie można przewidzieć na etapie audytu. Może okazać się konieczne m.in. przełożenie lub wymiana elementów instalacji odgromowej, rynien i rur spustowych, wykonania opaski wokół budynku, odwodnienia czy dostosowania/remontu pomieszczeń kotłowni. Konieczność i zakres niniejszych prac będzie wynikać z projektów wykonawczych lub programów funkcjonalno-użytkowych. 36

37 Wybrany wariant inwestycji uwzględnia elementy wskazane w kryteriach dla realizowanego Poddziałania , wyrażone w następujących wartościach punktowych: Wpływ na polityki horyzontalne (wpływ projektu na zrównoważony rozwój) Zastosowanie rozwiązań polegających na wprowadzeniu: odnawialnych źródeł energii lub mikrogeneracji lub wysokosprawnej kogeneracji TAK 2 pkt Wzrost efektywności energetycznej Zwiększenie efektywności energetycznej 52,86% 3 pkt Redukcja emisji CO 2 Obniżenie emisji dwutlenku węgla 54,28% 3pkt Wpływ projektu na redukcję emisji pyłów Redukcja emisji PM10 i PM2,5 % 0 pkt Dokonując analizy wariantów wzięto również pod uwagę koszty utrzymania poszczególnych rozwiązań w przyszłości. Przyjęto założenie, że nakłady na odtworzenie elementów o krótszej żywotności nie będą występowały w okresie trwałości projektu, tj. 5 lat od zakończenia inwestycji oraz po okresie trwałości, tj. w kolejnych 15 latach. Zakłada się, że sprawność urządzeń i instalacji oraz inne parametry przedstawione w karcie audytu nie będą zmienne w czasie i nie będą wpływać na poziom kosztów operacyjnych Dalsze działania inwestora Dalsze działania inwestora obejmują: 1. Złożenie wniosku o dofinansowanie inwestycji. 2. Wykonanie dokumentacji projektowej. 3. Wybór wykonawcy robót. 4. Realizacja robót i odbiór techniczny. 5. Ocena rezultatów przedsięwzięcia (po pierwszym sezonie grzewczym). 37

38 14. ZAPOTRZEBOWANIE ENERGII KOŃCOWEJ DLA BUDYNKU DLA WYBRANEGO WARIANTU OPTYMALNEGO Stan przed modernizacją Stan po modernizacji 1 2 GJ/rok , ,73 Ogrzewanie + wentylacja kwh/rok , ,61 Koszty zł , ,94 Ciepła woda użytkowa GJ/rok kwh/rok 375, ,24 344, ,14 Koszty zł , ,17 GJ/rok Energia elektryczna - chłodzenie kwh/rok Koszty zł GJ/rok 36,22 36,22 Energia elektryczna - fotowoltaika kwh/rok , ,03 Koszty zł 4 527,91 GJ/rok 174,34 75,78 Energia elektryczna - oświetlenie kwh/rok , ,40 Koszty zł , ,68 GJ/rok Energia elektryczna - pomocnicza kwh/rok Koszty zł GJ/rok 1 781,86 839,98 Sumaryczne zapotrzebowanie energii końcowej kwh/rok , ,18 dla budynku Koszty zł , ,79 Oszczędność energii końcowej % ,86% 38

39 15. ZESTAWIENIE WSKAŹNIKÓW EFEKTYWNOŚCI ENERGETYCZNEJ DLA BUDYNKU DLA WYBRANEGO WARIANTU OPTYMALNEGO jednostka Stan przed modernizacją Stan po modernizacji Oszczędność energii/ redukcja zanieczyszczeń Zapotrzebowanie na energię cieplną GJ/rok 1 571,30 727,97 843,33 kwh/rok , , ,57 Zapotrzebowanie na energię elektryczną GJ/rok kwh/rok 210, ,43 112, ,43 98, ,00 Roczne zużycie energii pierwotnej Roczna emisja gazów cieplarnianych Roczna emisja pyłów PM10 Roczna emisja pyłów PM2,5 GJ/rok ton CO 2 /rok kg/rok kg/rok 1 385,90 184,26 576,77 84,24 809,13 100,02 kwh/rok % % % , , ,20 54,28% % % 39

40 16. OCENA WARIANTÓW POD WZGLĘDEM SPEŁNIENIA WYMAGANYCH WSKAŹNIKÓW NA POTRZEBY PODDZIAŁANIA RPO WM Wariant Planowane nakłady inwestycyjne Ilość zaoszczędzonej energii cieplnej zmniejszenie rocznego zużycia energii końcowej Ilość zaoszczedzonej energii elektrycznej (oświetlenie) Roczny spadek Zmniejszenie rocznego emisji zużycia energii pierwotnej gazów cieplarniany ch PM10 Redukcja emisji pyłów PM2,5 zł GJ/rok kwh/rok % GJ/rok kwh/rok GJ/rok kwh/rok MWh/rok % GJ/rok kwh/rok ton CO 2 /rok % kg PM10 /rok % kg PM2,5 /rok W ,08 843, ,58 53,67% 941, ,58 98, ,00 27,38 56,53 809, ,20 100,02 % % W ,88 824, ,54 52,49% 923, ,54 98, ,00 27,38 56,53 800, ,43 98,31 % % W ,88 793, ,44 50,50% 892, ,44 98, ,00 27,38 56,53 785, ,74 95,42 % % W ,88 793, ,44 50,50% 892, ,44 98, ,00 27,38 56,53 676, ,65 95,42 % % W ,88 791, ,27 50,37% 889, ,27 98, ,00 27,38 56,53 675, ,81 95,23 % % W ,38 781, ,85 49,76% 880, ,85 98, ,00 27,38 56,53 670, ,21 94,35 % % W ,38 722, ,91 45,98% 820, ,91 98, ,00 27,38 56,53 642, ,40 88,86 % % W ,38 722, ,91 45,98% 722, ,91 346, ,40 66,68 % % W ,38 589, ,08 37,51% 589, ,08 282, ,24 54,41 % % W ,88 563, ,83 35,89% 563, ,83 270, ,48 52,05 % % W ,88 223, ,05 14,20% 223, ,05 107, ,14 20,60 % % W ,18 213, ,40 13,59% 213, ,40 102, ,19 19,71 % % 184,26 40

41 Załączniki do audytu 1. Plan sytuacyjny budynku, uproszczona dokumentacja techniczna na potrzeby audytu: rzuty i przekroje budynku, dokumentacja fotograficzna przedstawiająco szczegółowo stan techniczny budynku. 2. Jednostkowe opłaty za zużycie ciepła, energii elektrycznej i gazu. 3. Współczynniki przenikania ciepła dla przegród budowlanych - wydruki z programu komputerowego (przed i po termomodernizacji). 4. Zestawienie wyników obliczeń zapotrzebowania ciepła i mocy na ogrzewanie dla poszczególnych wariantów modernizacyjnych 5. Prognozowana zmiana kosztów operacyjnych budynku. 6. Obliczenie zapotrzebowania na energię na potrzeby systemu chłodzenia. 7. Obliczenie efektu ekologicznego modernizacji. 8. Ocena oddziaływania na środowisko/pozwolenie na budowę. 9. Uproszczony kosztorys dla wybranego wariantu termomodernizacji. 10. Modernizacja systemu oświetlenia - Audyt oświetleniowy. 11. Ankieta. 41

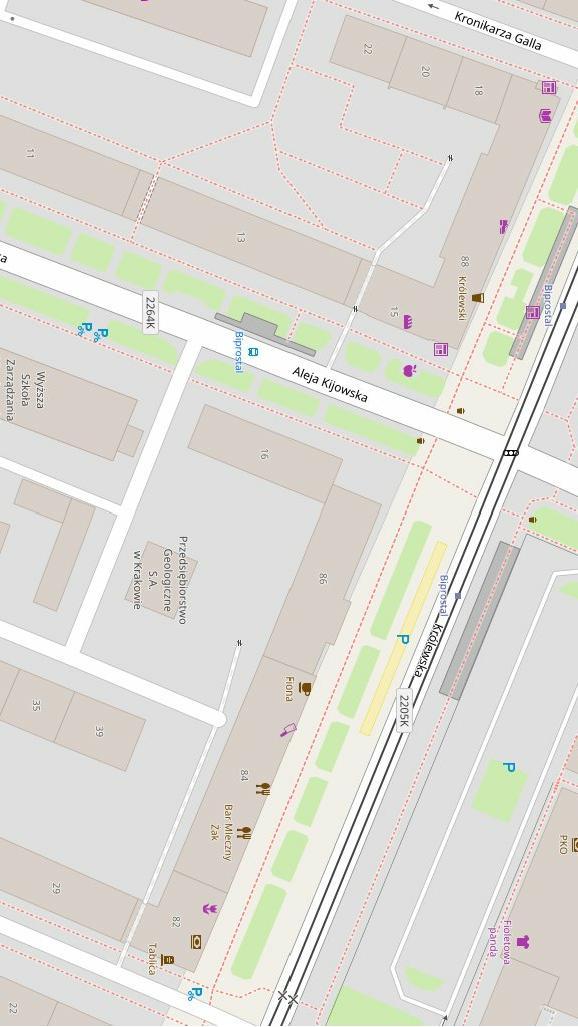

42 Załącznik nr 1. Plan sytuacyjny budynku, uproszczona dokumentacja techniczna na potrzeby audytu: rzuty i przekroje budynku, dokumentacja fotograficzna przedstawiająco szczegółowo stan techniczny budynku. 42

43

44
