1 RETROFIT Szybka i ekonomiczna modernizacja rozdzielnic INFORMACJA TECHNICZNA

2 Wprowadzenie Retrofit to operacja polegająca na wymianie w istniejących urządzeniach starych elementów na nowe, nowocześniejsze, umożliwiające wzrost wydajności, efektywności ekonomicznej i bezpieczeństwa. Pojawił się on we wczesnych latach dwudziestych ubiegłego wieku jako alternatywa dla budowy nowych instalacji i staje się coraz popularniejszy w wielu krajach. Aktualna sytuacja finansowa przedsiębiorstw energetycznych wymaga od nich redukcji kosztów operacyjnych i zwiększenia rentowności działań. Działając pod przymusem finansowym szukają one wszelkich możliwości do podwyższenia jakości dostaw dla swych klientów, przy możliwie niskich nakładach inwestycyjnych. Retrofit jest w tym wypadku doskonałą alternatywą wobec wymiany kompletnych urządzeń. Retrofit Informacja techniczna

3 Zalety Elementami urządzeń łączeniowych, które podlegają najintensywniejszemu zużyciu są zestyki i napędy wyłączników oraz przekaźniki elektromechaniczne. Pozostałe elementy rozdzielnic (obudowy, konstrukcje szynowe, izolatory itd.) starzeją się zdecydowanie wolniej. Zastąpienie zużytych lub przestarzałych elementów nowoczesnymi komponentami poprawia działanie i sprawność całego urządzenia. W porównaniu z wyburzeniem starej i budową nowej rozdzielni retrofit posiada następujące zalety: koszt równy jednej czwartej ceny nowej instalacji; brak konieczności wykonywania prac projektowych i inwestowania w infrastrukturę; uproszczenie procedur dopuszczeniowych; minimalny czas przerw w eksploatacji; krótki czas realizacji. Retrofit jest operacją niemal równorzędną z budową nowej instalacji, tak w zakresie funkcjonalności, bezpieczeństwa, obsługi technicznej i okresu gwarancji, jak i wpływu na środowisko. Wprowadzenie próżniowej techniki łączeniowej umożliwia likwidację zanieczyszczenia środowiska wyciekami oleju, emisji oleju i gazów podczas działania wyłączników olejowych oraz redukcję hałasu w przypadku wymiany wyłączników powietrznych (pneumatycznych). W trakcie retrofitu, wraz z konstrukcją rozdzielnicy, mogą być odnowione osłony metalowe, przegrody i inne, pozostające elementy. Projekty BH ZEG wraz z TAVRIDA ELECTRIC oferuje obecnie wyłączniki próżniowe dla rozdzielnic średniego napięcia wyposażonych w wyłączniki olejowe, małoolejowe, powietrzne, a nawet wyłączniki typu próżniowego. Retrofit obejmuje szeroki zakres rozdzielnic w obudowach metalowych jak i rozdzielni typu otwartego, produkowanych w Europie Wschodniej i Zachodniej, byłym ZSRR i Wielkiej Brytanii. Ogółem dostępnych jest prawie 60 projektów, zarówno dla rozdzielni stacjonarnych, jak i ruchomych. W BH ZEG istnieje Wykaz rozdzielni SN, który zawiera wyczerpujące informacje o wszystkich dostępnych projektach. Retrofit Informacja techniczna

4 Były ZSRR TYP ROZDZIELNICY: KRU 2-10, K12, K-13 K-26, K-37 KM-1, KMV, K-59, K-47, K-63, K-104 TYP WYŁĄCZNIKA: VMP-10K, VMPP-10, VMPEH-10 VMP-10K, VMPP-10, VMPEH-10 VK-10, VKEH-10 DOSTAWCA: Technopromexport, Energomachexport, Tyazhpromexport, itd. Europa Wschodnia TYP ROZDZIELNICY: K3-02 CELPI SA CSIM 1-20/500 TYP WYŁĄCZNIKA: AK 10/800/20, AK 10/1250/20 IO-24/630 SCI 1-20/630/500 DOSTAWCA: ZAVN, Tolbukhin, Bułgaria ISP Electroputere, Rumunia VEM, Niemcy TYP ROZDZIELNICY: ST7 RSW10/1 Rade Koncar TYP WYŁĄCZNIKA: WMPWZ/S-12/06/16 WMSWPI-10/6/3,5 M SE DOSTAWCA: ZWAR, Polska ZWAR, Polska Rade Koncar, Chorwacja Europa Zachodnia TYP ROZDZIELNICY: 8BK-20 KYN12 ENO TYP WYŁĄCZNIKA: 3AF, 3AH VD4 VD4 DOSTAWCA: Siemens, Niemcy ABB, Niemcy ABB, Niemcy Wielka Brytania TYP ROZDZIELNICY: LMT 2 BVP 17 C4X, D4X Low silhouette TYP WYŁĄCZNIKA: LMT 400 BVRP 17/400 D4XD/400 DOSTAWCA: A.Reyrolle & Co., UK GEC Distribution Switchgear, UK Hawker Siddeley, UK Retrofit Informacja techniczna

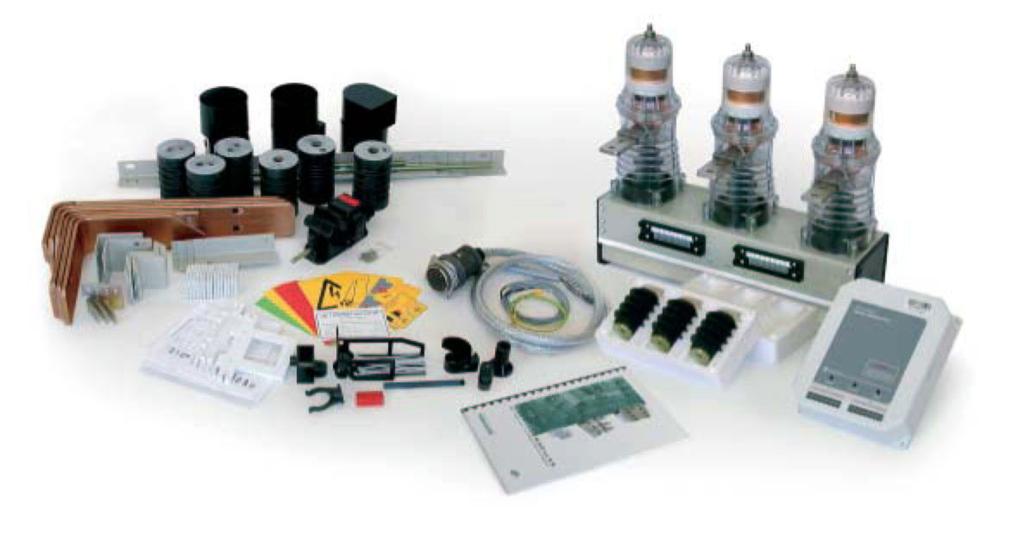

5 Rozwiązania Rozwiązania TAVRIDA ELECTRIC w zakresie retrofitu oparte są na gotowych zestawach elementów retrofitowych zaprojektowanych dla poszczególnych typów stacji rozdzielczych. W zależności od konkretnych potrzeb w skład zestawu wchodzą: próżniowy zespół łączeniowy szyny zbiorcze, elektromechaniczny mechanizm blokujący, izolatory, kabel sterowniczy, części montażowe, wskaźnik położenia i ręczne urządzenie wyłączające, a także instrukcja montażu i użytkowania ograniczniki przepięć (opcjonalnie). Retrofit Informacja techniczna

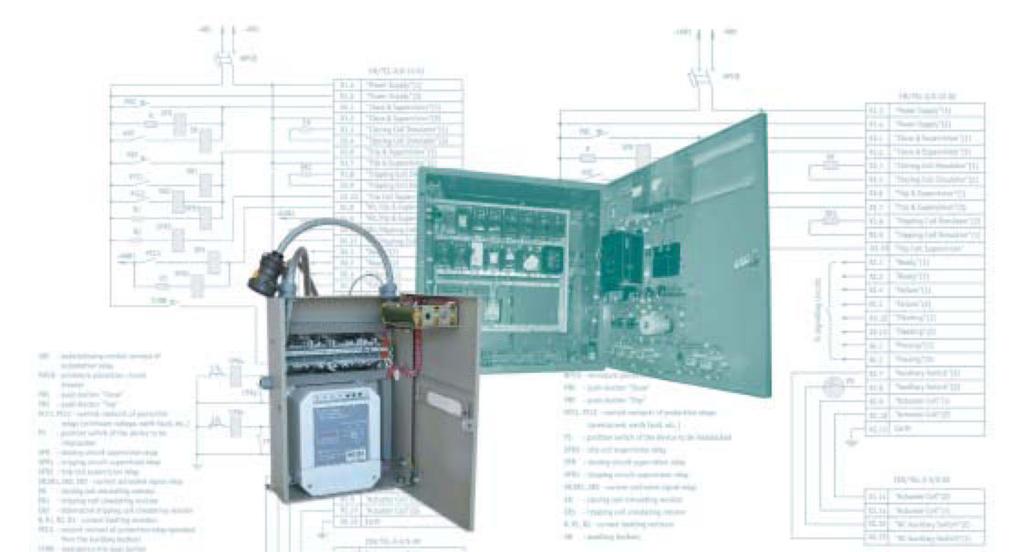

6 Koncepcja Retrofit polega na usunięciu zużytych elementów, a następnie, przy użyciu tych samych elementów montażowych, zamontowaniu zestawu retrofitowego. Podstawowa konstrukcja zespołu jezdnego zostaje zachowana, co zapobiega konieczności wyrównywania i dopasowywania współpracujących powierzchni. Zespoły sterownicze odzwierciedlają i pełnią funkcję obwodów pomocniczego i sterowniczego, stosowanych w wyłącznikach konwencjonalnych i eliminują konieczność wykonywania prac projektowych w obrębie obwodów wtórnych. Mogą one współpracować zarówno z zabezpieczeniami elektromechanicznymi jak i nowoczesnymi zabezpieczeniami mikroprocesorowymi. Ponadto mogą współpracować z nadrzędnymi systemami monitoringu i sterowania. Mechanizmy blokujące, zapobiegające nieprawidłowemu działaniu i wysuwaniu się wyłącznika, pozostają. W celu zwiększenia bezpieczeństwa działania, urządzenia mogą być dodatkowo wyposażone w odpowiedni układ elektromechaniczny. Ta zasada jest również stosowana przy wymianie sprzętu łączeniowego w stacjach typu otwartego. Retrofit stacji tego typu wymaga mniej czasu, ponieważ rozmieszczenie aparatury łączeniowej jest prostsze i jest więcej miejsca na montaż wyłącznika próżniowego i zabezpieczeń. Retrofit Informacja techniczna

7 Zakres dostaw i usług Zakres dostaw i usług oferowanych przez BH ZEG wraz z TAVRIDA ELECTRIC zawiera dowolną kombinację następujących elementów: instalacja pod klucz ; dostawa zestawu retrofitowego dla poszczególnych typów rozdzielnic; dostawa cyfrowych lub elektromechanicznych zabezpieczeń i urządzeń sterowniczych; nadzór nad projektem i/lub odbiór i rozruch; przekazanie dokumentacji technicznej do montażu zestawów retrofitowych; opracowanie i zaprojektowanie indywidualnych rozwiązań dla retrofitu; pomoc w zakresie przeprowadzenia testu kompletnej aparatury rozdzielczej; program szkoleniowy i obsługa posprzedażna. Korzyści Korzyści wynikające z oferowanego retrofitu: wyposażenie rozdzielnic w niezawodne, bezpieczne i przyjazne dla środowiska wyłączniki, posiadające certyfikat KEMA; pozostawienie bez zmian podstawowej konstrukcji rozdzielnicy; poprawa charakterystyk technicznych i ekonomicznych rozdzielnicy; możliwość używania wyłącznika w charakterze reklozera; możliwość wyprowadzenia dodatkowych sygnałów wyjściowych, moniturujących stan mechanizmu blokady; nie wymagana obsługa próżniowego zespołu łączeniowego w całym okresie eksploatacji; możliwość współpracy z nowoczesnymi zabezpieczeniami mikroprocesorowymi oraz systemem nadrzędnym zdalnego monitoringu i sterowania wyłącznikiem. BH ZEG spółka z o.o. ul. bp. Burschego Tychy tel./fax: (32) , (32) bh@zeg.pl Retrofit Informacja techniczna
