Sieci rozdzielcze SN Rozdzielnice prefabrykowane. Instrukcja użytkowania. Rozdzielnice prefabrykowane SM6 Pola rozdzielcze DM2
|
|
- Alicja Jarosz
- 6 lat temu
- Przeglądów:
Transkrypt
1 Sieci rozdzielcze SN Rozdzielnice prefabrykowane Instrukcja użytkowania Rozdzielnice prefabrykowane SM6 Pola rozdzielcze DM2
2
3 Spis treści Opis ogólny 2 DM2: pole z wyłącznikiem po lewej stronie 2 DM2: pole z wyłącznikiem po prawej stronie 2 Instrukcja transportu 3 Identyfikacja pola 3 Spis wyposażenia 3 Ciężar pola 4 Wymiary 4 Transport przy użyciu dźwigu 4 Transport przy użyciu podnośnika widłowego 5 Składowanie 5 Zalecenia dotyczące instalacji oraz użytkowania 7 Instrukcje instalowania 8 Przygotowanie pól do montażu rozdzielnicy 8 Montaż rozdzielnicy 9 Mocowanie do podłogi 9 Rozmieszczenie w rozdzielni 0 Montaż szyn zbiorczych po zainstalowaniu pól 0 Montaż szyn uziomowych Wejście kabli obwodów pomocniczych Instrukcja rozruchu i obsługi 13 Sprawdzenia przed podaniem napięcia 3 Położenie dźwigni napędowej odłącznika 3 Przestawienie wyłącznika w stanie beznapięciowym 3 Podanie napięcia na szyny zbiorcze na odpływie 4 Zdejmowanie napięcia z szyn zbiorczych na odpływie 5 Bezpieczeństwo obsługi 6 Blokada kłódkami 6 Blokowanie za pomocą zamków 7 Instrukcja konserwacji 18 Konserwacja zapobiegawcza 8 Schemat usuwania niesprawności 8 Wyposażenie dodatkowe 8 1

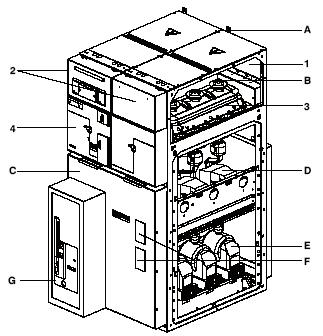

4 Opis ogólny DM2: Pole z wyłącznikiem po lewej stronie 1. Przedział szyn zbiorczych 2. Przedział niskonapięciowy 3. Komora łączników: odłącznik liniowy 4. Przedział mechanizmu napędowego A: Końcówka przyłączowa uziemienia B: Podstawy przyłączowe szyn zbiorczych C: Płyta czołowa D: Przekładniki prądowe E: Przekładniki napięciowe F: Okienka inspekcyjne G: Płyta czołowa mechanizmu napędowego wyłącznika DM2: Pole z wyłącznikiem po prawej stronie 1. Przedział szyn zbiorczych 2. Przedział niskonapięciowy 3. Komora łączników: odłącznik liniowy 4. Przedział mechanizmu napędowego A: Końcówka przyłączowa uziemienia B: Podstawy przyłączowe szyn zbiorczych C: Płyta czołowa D: Przekładniki prądowe E: Przekładniki napięciowe F: Okienka inspekcyjne G: Płyta czołowa mechanizmu napędowego wyłącznika 2
5 Instrukcja transportu Opis pola A: Tabliczka identyfikacyjna (dla użytkownika). B: Charakterystyka i przeznaczenie. C: Emblemat producenta. Uwaga: Charakterystyka wyłącznika podawana jest na tabliczce znamionowej wytwórcy Numery fabryczne D1: Przynitowany do płyty czołowej przedziału mechanizmu napędowego. D2: Przyklejony na wewnętrznej stronie płyty czołowej przedziału. niskonapięciowego. D3: Przyklejony na górnej części ramy pola. Spis wyposażenia Wyposażenie rozdzielnicy (może być różny, zależnie od przeznaczenia pola w rozdzielnicy) dźwignia napędowa, 2 płyty krańcowe, torba ze śrubami i nakrętkami do płyt krańcowych (torba S4: ). Wyposażenie pola torba z ekranami wyrównawczymi pola dla szyn zbiorczych > 2 kv (torba S2: ), lub torba z elementami mocującymi szyn zbiorczych 2 kv (torba S6: ), torba z wyposażeniem do połączenia sąsiednich pól (torba S: ), 2 szyny uziomowe, 3 szyny zbiorcze. Ciężar Średni ciężar pola z wyposażeniem: 400 kg Pod żadnym pozorem nie przesuwać pola przez naciskanie na panel sterowania. 3
6 Wymiary pola (w mm) Transport przy użyciu dźwigu L = 750 mm (min.) Z przedziałem niskiego napięcia i rynną L = 30 mm(min) Bez przedziału niskiego napięcia i rynny Transport przy użyciu podnośnika widłowego 4
7 Składowanie 5
8 6
9 Zalecenia dotyczące instalacji oraz użytkowania Odporność rozdzielnic SN na efekt starzenia się, uzależniona jest od 3 głównych czynników Rodzaju zastosowanych połączeń. Najnowsze technologie umożliwiają łatwość instalowania elementów, przy jednoczesnym zapewnieniu niezawodności połączeń mimo upływu czasu. Pozwalają one również na niezawodną pracę w surowych warunkach atmosferycznych o dużym stężeniu zanieczyszczeń. Wpływu wilgotności. Instalowanie rezystorów grzejnych jest konieczne dla klimatów o wysokiej wilgotności względnej oraz dużych wahaniach temperatur. Odpowiedniej wentylacji. Rozmiar siatki wentylacyjnej powinien być dobrany do wielkości strat mocy w stacji rozdzielczej. Powinny być one rozmieszczone w pobliżu transformatora, aby zapobiegać cyrkulacji powietrza wewnątrz rozdzielnicy SN. Warunki eksploatacyjne Zalecane jest regularne przeprowadzanie (przynajmniej raz na 2 lata) kilku cykli przełączeń na aparaturze rozdzielczej. W przypadku trudnych warunków eksploatacyjnych (temperatura otoczenia spoza zakresu -5 C do 40 C, obecność kurzu, gazów korozyjnych, itp.) należy skonsultować się z działem serwisu firmy Schneider. Dział serwisowy pomoże państwu w: przeprowadzeniu diagnoz instalacyjnych doborze odpowiednich działań konserwacyjnych pracach adaptacyjnych. 7

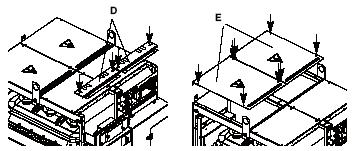

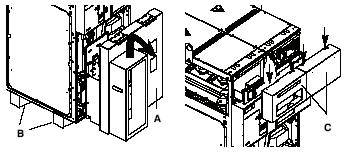

10 Instrukcja instalowania Przygotowanie pól do montażu rozdzielnicy Stan pola po dostarczeniu: wyłącznik w położeniu otwarcia odłącznik liniowy w położeniu uziemienia : śruba + podkładka : śruba + podkładka + nakrętka nylstop Zdjąć płytę czołową A unosząc ją i pociągając do przodu. Usunąć paletę B (śruby nie mogą być użyte ponownie). Zdjąć osłonę przedziału sterowniczego C. Zdjąć dwie półtrawersy D przedziału sterowniczego (pole bez dodatkowej obudowy niskiego napięcia). Usunąć dwie górne płyty tylne E. Usunąć dwie górne płyty przednie F. (pole bez dodatkowej obudowy niskiego napięcia). Usunąć 2 lub cztery elementy G lub H podnoszenia pola 8
11 Montaż płyt krańcowych (tylko dla pola na końcu rozdzielnicy). Nakrętki w torbie S4: (tylko śruby HM6x12). P Założyć 0 wewnętrznych nakrętek zatrzaskowych do otworów w płycie krańcowej. Kierunek osadzania śrub: K: lewe pole L: prawe pole M: łączenie pól Śruby HM6x60 dokręcane z momentem 6 Nm. Połączyć sąsiednie pola (pozostałe nakrętki i śruby przeznaczone są do szyn uziomowych). Usunąć metalową osłonę N oraz zamocować śrubę P (uważając na przewody NN). Ponownie zamocować osłonę. Mocowanie do podłogi (Śruby i nakrętki nie są dostarczane) Nie przykręcać śrub po stronie wyłącznika. 9
12 Rozmieszczenie w rozdzielnicy Rozdzielnica zainstalowana na prawo od ściany. (*)minimalna odległość zapewniająca poprawne działanie. Montaż szyn zbiorczych po zainstalowaniu pól rozdzielnicy w miejscu pracy narzędzia: torby: S2: lub S6: klucz dynamometryczny (0-50 Nm), adapter /4-3/8, przedłużacz 6 mm, klucz sześciokątny wtykowy 6 mm końcówka klucza nasadkowego sześciokątna 6 mm. Połączenie szyn zbiorczych górnych. Dokręcać momentem 28 Nm. Wersja 2 kv (torba S6: ) zamontowana bez ekranów wyrównawczych pola elektrycznego Wersja > 2 kv (torba S6: ). Ekran wyrównawczy pola w poprawnym położeniu Niewłaściwe położenie ekranu wyrównawczego pola elektrycznego (ryzyko uszkodzenia). 10

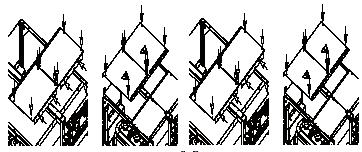

13 Zamontować dwie górne płyty tylne Zamontować dwie górne płyty przednie Montaż szyn uziomowych Śruby i nakrętki w torbie S1: Połączyć razem szyny uziomowe (śruby HM8x30) Uziemić rozdzielnicę w jeden z dwóch wyżej zilustrowanych sposobów. Wejścia kabli obwodów pomocniczych Wejście kablowe do listwy zaciskowej obwodów pomocniczych poprzez dwa otwory Q. R: Autonomiczny przekaźnik zabezpieczający typu statimax. Wszelkie informacje na temat nastaw przekaźnika, można znaleźć w dołączonej do niego instrukcji. S: blok złączy komunikacyjnych 11
14 Po podłączeniu należy zdjąć dwie półtrawersy przedziału sterowniczego (pole bez dodatkowej obudowy niskiego napięcia). Zdjąć osłonę przedziału sterowniczego. 12

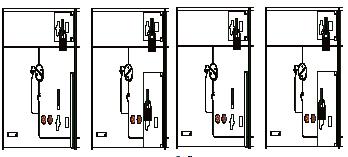

15 Sprawdzenie przed podaniem napięcia Sprawdzić czy niczego nie pozostawiono we wnętrzu przedziału przyłączeniowego. Załóż ponownie płytę czołową. Położenie dźwigni napędowej rozłącznika liniowego Sprawdzić czy niczego nie pozostawiono we wnętrzu przedziału przyłączeniowego. Włożyć dźwignię napędową jak wskazano dla ruchu ku dołowi (na otwieranie). Włożyć dźwignię napędową jak wskazano dla ruchu ku dołowi (na otwieranie). Przestawienie wyłącznika w stanie beznapięciowym Warunki początkowe: odłącznik liniowy w położeniu otwarcia lub uziemienia. wyłącznik zablokowany w położeniu otwarcia. Kluczem w zamku B zablokować dostęp do otworu E dźwigni napędowej odłącznika liniowego. Wyjąć klucz z zamka B i włożyć go do zamka C. Odblokować wyłącznik i zazbroić napęd wyłącznika (Patrz instrukcja użytkowania wyłącznika). 13

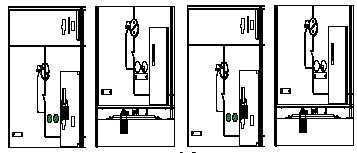

16 Nacisnąć przycisk I (ON). Wyłącznik powinien zamknąć się. Nacisnąć przycisk O (OFF). Wyłącznik powinien otworzyć się. Gdy klucz znajduje się w zamku C, zablokować wyłącznik w położeniu otwarcia przez naciśnięcie przycisku O (OFF). Wyjąć klucz z zamka C i włożyć go do zamka B. Odblokować dostęp do otworu E dźwigni napędowej odłącznika liniowego. Podanie napięcia na szyny zbiorcze na odpływie Warunki początkowe: Odłącznik liniowy w położeniu uziemienia, wyłącznik zablokowany w położeniu otwarcia. Za pomocą dźwigni napędowej przestawić odłącznik liniowy w położenie otwarcia. Zamknąć odłącznik liniowy, a kluczem w zamku A zablokować dostęp do otworu E dźwigni napędowej odłącznika liniowego. 14
17 Wyjąć klucz z zamka A, włożyć go do zamka C i odblokować wyłącznik. Zazbroić napęd wyłącznika (patrz instrukcja użytkowania wyłącznika) Nacisnąć przycisk I (ON). Wyłącznik powinien zamknąć się. Szyny zbiorcze na odpływie są teraz pod napięciem. Zdejmowanie napięcia z szyn zbiorczych Warunki początkowe: Odłącznik liniowy w położeniu zamknięcia, wyłącznik zablokowany w położeniu zamknięcia Nacisnąć przycisk O (OFF). Wyłącznik powinien otworzyć się. Gdy klucz znajduje się w zamku C, Zablokować wyłącznik w położeniu otwarcia przez naciśnięcie przycisku O (OFF). Wyjąć klucz z zamka C i włożyć go do zamka A. Odblokować dostęp do otworu E dźwigni napędowej odłącznika liniowego. Przestawić odłączniki liniowe w położenie otwarcia. 15
18 Przestawić odłączniki liniowe w położenie uziemienia. Płyta czołowa może być teraz usunięta. Bezpieczeństwo obsługi Nie można manewrować odłącznikiem liniowym, jeśli zamknięty jest wyłącznik. Płyta czołowa może być zdjęta lub założona jedynie wtedy, gdy odłącznik liniowy jest w położeniu uziemienia. Nie można zdjąć płyty czołowej ani wtedy, gdy odłącznik jest zamknięty ani wtedy, gdy jest otwarty. Przy zdjętej płycie czołowej możliwe jest przestawienie odłącznika w położenie otwarcia. Nie można go jednak zamknąć. Blokada kłódkami Blokowanie kłódkami odłącznika liniowego w położeniu otwarcia. Blokowanie kłódkami odłącznika liniowego w położeniu uziemienia. 16
19 Blokowanie kłódkami odłącznika liniowego w położeniu zamknięcia. Blokowanie kłódką (tylko jedną) płyty czołowej pola. Blokowanie za pomocą zamków n Kierować się należy instrukcją instalacji użytkowania blokad Nr EN n Przy instalowaniu zamka blokady na wyłączniku postępować zgodnie z odpowiednią instrukcją n Jeśli dla danego aparatu nie przewidziano opcji blokowania zamkami, prosimy zwrócić się do serwisu Merlin Gerin (por. rozdział o serwisie Merlin Gerin). 17
20 Konserwacja zapobiegawcza W przypadku trudności należy skontaktować się z serwisem Merlin Gerin. n Nigdy nie należy smarować mechanizmu napędowego, n W normalnych warunkach eksploatacyjnych nie są wymagane żadne zabiegi konserwacyjne (temperatura pomiędzy -5 C a 40 C), n W przypadku trudnych warunków eksploatacyjnych (agresywne środowisko, kurz, temperatura poniżej -5 C lub powyżej 40 C, itp.) należy skonsultować się z serwisem Merlin Gerin. Schemat usuwania niesprawności płyty czołowej pola nie można zdjąć lub założyć odłącznika liniowego nie można przestawić w położenie uziemienia odłącznika liniowego nie można przestawić w położenie zamknięcia nie można manewrować wyłącznikiem sprawdzić czy odłącznik liniowy jest w położeniu uziemienia sprawdzić czy odłącznik liniowy jest otwarty sprawdzić czy odłącznik liniowy jest otwarty zajrzeć do instrukcji użytkowania wyłącznika Wyposażenie dodatkowe (prosimy skonsultować się z nami) styki pomocnicze odłącznika liniowego dodatkowa obudowa niskiego napięcia zabezpieczenia typu Sepam lub za pomocą przekaźników Statimax lub Vigirack blokowanie za pomocą zamków element grzewczy. 18
21 Notatki 19
22 Notatki 20
23
24 Serwis Schneider Electric Polska Serwis Schneider Electric Polska pomoże Państwu w: zainstalowaniu, uruchomieniu, przeszkoleniu obsługi, konserwacji i sprawdzeniach, pracach adaptacyjnych i usuwaniu niesprawności, dostawie części zamiennych, zagospodarowaniu zużytych rozdzielnic z gazem SF6 po okresie ich eksploatacji. Należy zgłosić się do naszego oddziału sprzedaży, który skontaktuje Państwa z najbliższym punktem serwisowym Schneider Electric Polska Schneider Electric Polska Sp. z o.o. ul. Iłżecka 24, Warszawa Centrum Obsługi Klienta: , , Ponieważ normy, dane techniczne oraz sposób funkcjonowania i użytkowania naszych urządzeń podlegają ciągłym modyfikacjom, dane zawarte w niniejszej publikacji służą jedynie celom informacyjnym i nie mogą być podstawą roszczeń prawnych Dystrybutor : KATIU11040 wrzesień 2011
