Zastosowanie gazowych pomp ciepła GHP w klimatyzacji i wentylacji. dr inż. Tomasz Wałek

Transkrypt

1 Zastosowanie gazowych pomp ciepła GHP w klimatyzacji i wentylacji dr inż. Tomasz Wałek

2 Nowoczesne budownictwo Projektowane i budowane są coraz nowocześniejsze budynki Klimatyzacja staje się standardem, a często koniecznością 2

3 Elektryczne układy klimatyzacyjne W Polsce blisko 1 00% układów klimatyzacyjnych oparte jest na zasilaniu energią elektryczną 3

4 tys. MW Letnie piki energetyczne Miesiące Sytuacja taka miała miejsce w Japonii w latach 70-tych 4

5 5

6 6

7 Gazowe pompy ciepła GHP AISIN Rok pierwsze instalacje GHP AISIN Kolejne lata - doskonalenie technologii 7

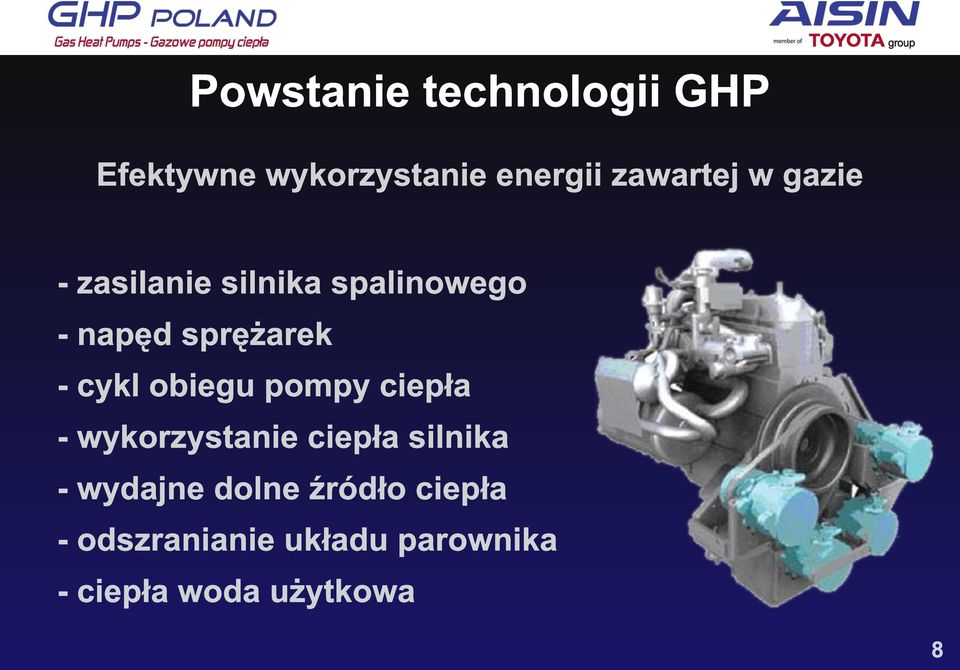

8 Powstanie technologii GHP Efektywne wykorzystanie energii zawartej w gazie - zasilanie silnika spalinowego - napęd sprężarek - cykl obiegu pompy ciepła - wykorzystanie ciepła silnika - wydajne dolne źródło ciepła - odszranianie układu parownika - ciepła woda użytkowa 8

9 Technologia GHP - zasada działania Jednostki wewnętrzne Tryb ogrzewania Ciepło z silnika Sprężarka Silnik spalinowy 9

10 Technologia GHP - zasada działania Jednostki wewnętrzne Tryb chłodzenia Ciepło z silnika Produkcja c.w.u. Silnik spalinowy Sprężarka 10

11 Zalety technologii GHP Zachowanie wydajności w niskich temperaturach - zapewnienie stabilnej dostawy energii - wydajne ogrzewanie i klimatyzacja w jednej instalacji 11

12 EHP Zalety technologii GHP GHP Obniżenie kosztów eksploatacji do 40% w porównaniu z technologiami tradycyjnymi 12

13 Zalety technologii GHP Praca bez przerw na odszranianie - eliminacja konieczności odwracania przebiegu czynnika - zapewnienie szybkiego ogrzania pomieszczeń 13

14 Zalety technologii GHP Estetyka wykonania - zcentralizowanie jednostek zewnętrznych - uniknięcie kosztownych odwiertów 14

15 Zalety technologii GHP Technologia przyjazna dla środowiska - oszczędność energii - czyste spalanie gazu - redukcja emisji CO2 o 50% - eliminacja wpływu na warstwę ozonową - brak emisji hałasu 15

16 Zalety technologii GHP Trwałość i niezawodność urządzeń - urządzenia produkowane są w Japonii - najwyższej klasy podzespoły - 5 lat rozszerzonej gwarancji - podstawowa obsługa co godzin pracy 16

17 Układy instalacji GHP Układ bezpośredniego odparowania Dx Zewnętrzna jednostka GHP Jednostki wewnętrzne Dx - do jednej jednostki zewnętrznej moze być podłączonych do 41 odbiorników wewnętrznych 17

18 Układy instalacji GHP Układ wodny AWS Jednostka AWS Zewnętrzna jednostka GHP Konwektory wentylatorowe - energia przekazywana jest do obiegu wodnego - połączenie z konwektorami wentylatorowymi lub wymiennikami podłogowymi 18

19 Układy instalacji GHP Układ powietrzny AHU Zewnętrzna jednostka GHP Centrala klimatyzacyjno-wentylacyjna - przekazanie energii do central wentylacyjnych przez wymienniki wodne lub bezpośredniego odparowania Dx 19

20 Produkcja ciepłej wody użytkowej Układ HWK - Hot Water Kit Szczytowe źródło ciepła Odbiorniki c.w.u. Zbiornik buforowy Woda z sieci Zewnętrzna jednostka GHP Odbiorniki ciepła/chłodu (Dx, AWS, AHU) - produkcja c.w.u. bez dodatkowych kosztów - zastąpienie kosztownych układów alternatywnych 20

21 Jednostki zewnętrzne GHP Jednostki HP Moc grzewcza 25-31,5-40 kw Moc chłodnicza 22, ,5 kw Masa 570 kg 2,077 m 0,89 m 1,4 m 21

22 Jednostki zewnętrzne GHP Jednostki HP Moc grzewcza kw Moc chłodnicza kw Masa 750 kg 2,077 m 0,89 m 1,66 m 22

23 Podstawowe dane techniczne 23

24 Usytuowanie jednostek zewnętrznych Odległość od wylotu wentylatorów 8 HP HP HP 1 6 HP - 20 HP - 25 HP Podstawa 24

25 Usytuowanie jednostek zewnętrznych Odległości od ścian i innych jednostek: 8 HP HP HP HP - 20 HP - 25 HP 25

26 Połączenie jednostek zewnętrznych i wewnętrznych 8 HP HP HP HP - 20 HP - 25 HP 26

27 Połączenie jednostek zewnętrznych i stacji AWS 8 HP HP HP HP - 20 HP - 25 HP 27

28 Przykłady usytuowania jednostek 28

29 Przykłady usytuowania jednostek 29

30 Przykłady usytuowania jednostek 30

31 Centralne i zdalne sterowanie - komfortowe sterowanie pracą jednostek zewnętrznych i wewnętrznych - programowanie pracy urządzeń 31

32 Monitoring i wizualizacja - zdalna kontrola parametrów pracy urządzeń - wizualizacja warunków i parametrów pracy 32

33 Przykłady zastosowań Hotele 1 96 kw 3 GHP20HP, 1 GHP1 0HP, 4 AWS 33

34 Przykłady zastosowań Banki 56 kw 1 GHP20HP, 1 AWS 34

35 Przykłady zastosowań Salony samochodowe 11 2 kw 2 GHP20HP, 2 AWS 35

36 Przykłady zastosowań Prywatne domy 36 kw 1 GHP1 3HP, Dx 36

37 Przykłady zastosowań Hale produkcyjne i obiekty sportowe 37

38 Przykłady zastosowań Inne zastosowania - biurowce - urzędy - apartamentowce - zakłady produkcyjne - szkoły - szpitale - centra handlowe -... Ponad instalacji GHP AISIN w Europie 38

39 Kogenerator MCHP AISIN TOYOTA Moc elektryczna 0,3 6 kw Ciepła woda 33,5 dm 3/min Wymiary 1,5 1,1 0,7 m Masa 465 kg 54 db(a) 39

40 Kogenerator MCHP AISIN TOYOTA Produkcja prądu i ciepłej wody Woda z instalacji Gaz z sieci lub LPG Ciepła woda Prąd Zbiornik akumulacyjny ciepłej wody Użytkownik ciepłej wody Skrzynka przyłączeniowa Użytkownik elektryczności Główna sieć elektryczna 40

41 Kogenerator MCHP AISIN TOYOTA Zastosowanie Połączenie z siecią elektryczną Elektryczność Gaz z sieci / LPG Woda użytkowa Basen Ogrzewanie Spa / jakuzi 41

42 Nowoczesne technologie: Gazowe pompy ciepła GHP
