1 Gerapid Nowa nazwa dla nowej serii wyłączników szybkich prądu stałego

2 Gerapid 2607/8007 Jednakowe wymiary gabarytowe dla 2600A do 8000A (wersja 10000A w opracowaniu) Napięcia znamionowe 1000V do 3900V Zwięzła konstrukcja modułowa Dwustopniowy układ stykowy Napęd z zapadką mechaniczną Niewymagane napięcie pomocnicze do trzymania w stanie zamkniętym Napęd elektromagnesowy ze zintegrowanym sterowaniem Różne kombinacje zacisków Wersje: stacjonarna i wysuwna Bogata oferta wyposażenia

3 Gerapid Module Adapter komory łukowej Ochrona przed dotykiem (opcja) Wyzwalacz nadprądowy nastawialny mechanicznie (opcja) Sterowanie elektroniczne Wyłącznik bazowy z napędem i układem stykowym Napęd elektromagnesowy do pracy krótkotrwałej

4 Gerapid Wersje komór łukowych 1X2-1000V 1X4-2000V Gerapid 2607/4207 Gerapid 6307/8007

5 Gerapid Wersje komór łukowych 2X2-2000V 2X4-4000V 2X3-3000V Gerapid 2607/4007 Gerapid 6307/8007

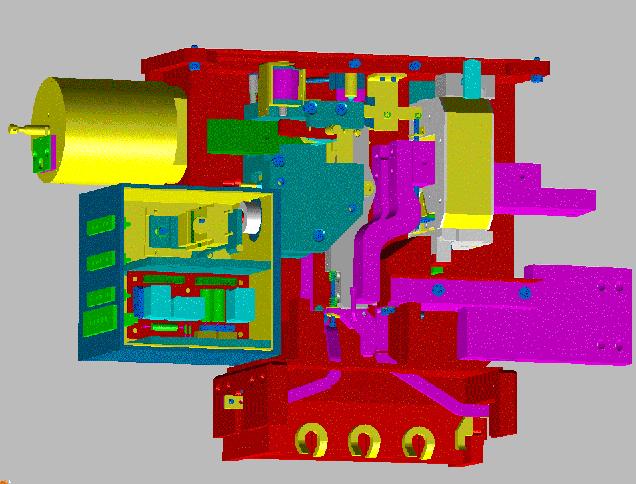

6 Gerapid - Podzespoły Adapter komory łukowej Sterowanie elektroniczne Przyłącze obwodów sterowniczych Łączniki pomocnicze Napęd elektromagnesowy Wymuszone Wyzwalanie mechaniczne Rożek łukowy Styk opalny Styk główny Wyzwalacz bezzwłoczny typu ks Wyzwalacz napięciowy lub podnapięciowy Wyzwalanie normalne Zaciski głównoprądowe Wyzwalacz elektrodynamiczny szybki

7 Gerapid 2607/10007 Dane techniczne Dane techniczne Gerapid ) Wielkość I I I II III Prąd znamionowy IEC A 4.200A 6.000A 8.000A A Prąd znamionowy EN A 4.200A 6.000A 8.000A A Prąd znamionowy ANSI C A 4.200A 5.500A 6.000A 8.000A Zdolność wyłączania [ka] 1000 V DC 1x ) 2000 VDC 1x ) 2000 V DC 2x ) 100 1) 3000 V DC 2x ) 50 1) 50 1) 4000 V DC 2x ) 52 1) 52 1) 4000 V DC EF Trwałość mechaniczna ) Czas dostarczenia na zamówienie

8 Wyposażenie i akcesoria Napęd elektromagnesowy ze zintegrowanym sterowaniem Czas zamykania około 150ms Do pracy krótkotrwałej, minimalny czas pobudzenia około 100ms Automatyczne wyłączenie zasilania po około 400ms niewymagana moc trzymania Różne napięcia sterownicze Wyzwalacz nadprądowy typu ks Czas otwierania około 3...5ms Działanie niezależne od kierunku prądu Jedna wartość nastawy lub zakres nastawczy (opcja) Możliwe różne zakresy nastwacze Wskaźnik wyzwolenia (opcja)

9 Wyposażenie i akcesoria Wyzwalacze Wyzwalacz napięciowy typu a Wyzwalacz podnapięciowy typu r Wyzwalacz podnapięciowy typu r z kontrolą napięcia Czas otwierania około ms Wyzwalacze Wyzwalacz elektrodynamiczny typu ed Wyzwalacz elektrodynamiczny typu ed z kondensatorem i układem ładowania kondensatora Czas otwierania około 3...5ms

10 Wyposażenie i akcesoria Zasilanie obwodów pomocniczych Wyjście zasilacza 24 V DC Zasilacz wewnętrzny na różne napięcia sterownicze Łączniki pomocnicze i sygnalizacyjne Łączniki pomocnicze Łączniki sygnalizacyjne 6 styków przełącznych - standard 4 dodatkowe styki opcjonalnie wyzwolenie nadprądowe sygnalizacja założenia komory

11 Wyposażenie i akcesoria Zaciski przyłączowe Obwody głównoprądowe Obwody sterownicze góra poziomo/pionowo dół poziomo/pionowo zaciski śrubowe konektory Dodatkowe wyposażenie Sygnalizacja położenia Boczne płyty izolacyjne (ochrona przed dotykiem) z izolacyjną gałką nastawczą wyzwalacza nadprądowego typu ks Wymuszone wyzwalanie mechaniczne Dźwignia napędu ręcznego do zamykania i otwierania w stanie beznapięciowym (w czasie konserwacji)

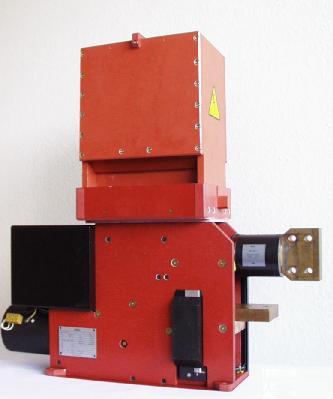

12 Gerapid Układ pomiaru prądu typu SEL Zalety: Zintegrowany z wyłącznikiem Niewymagany dodatkowy montaż i przestrzeń montażowa Pomiar o niskim poziomie hałasu bez dodatkowych filtrów Zakres 6kA i 12kA Zastosowanie do 4000V

13 Gerapid Układ pomiaru prądu typu SEL Układ pomiaru prądu typu SEL Metaoda konwencjonalna bocznik, wzmacniacz separacyjny 1200 Strom I [A] Strom I [A] Zeit t [ms] Zeit t [ms] Wyjście sygnału przez 3 interfejsy mA +/- 20mA +/- 10V Funkcja watch dog - standard

14 Przeglądy i konserwacja Łatwe do wykonania: zdjęcie komory łukowej przegląd układu stykowego Wymiana styków opalnych, rożków łukowych oraz bocznych ścianek ochronnych możliwe do przeprowadzenia bez wymontowania wyłącznika

15 Zastosowanie Jako wyłącznik zasilaczowy w podstacjach trakcyjnych oraz w przemyśle Zgodność z normami Wyłączniki są zgodne z normami IEC EN ANSI C37.14

16 Podsumowanie Jednakowe wymiary gabarytowe dla 2600A 2 do 8000A przy napięciu znamionowym od 1000V do 3900V Zwięzła konstrukcja modułowa Napęd z zapadką mechaniczną, niewymagane napięcie pomocnicze do trzymania w stanie zamknięcia Napęd elektromagnesowy do pracy krótkotrwałej ze zintegrowanym sterowaniem elektronicznym Bogata oferta wyposażenia
