1 Ismo Niittymäki Head of Global Sales Metso Power business line Zgazowanie biomasy i odpadów Projekty: Lahti, Vaskiluoto

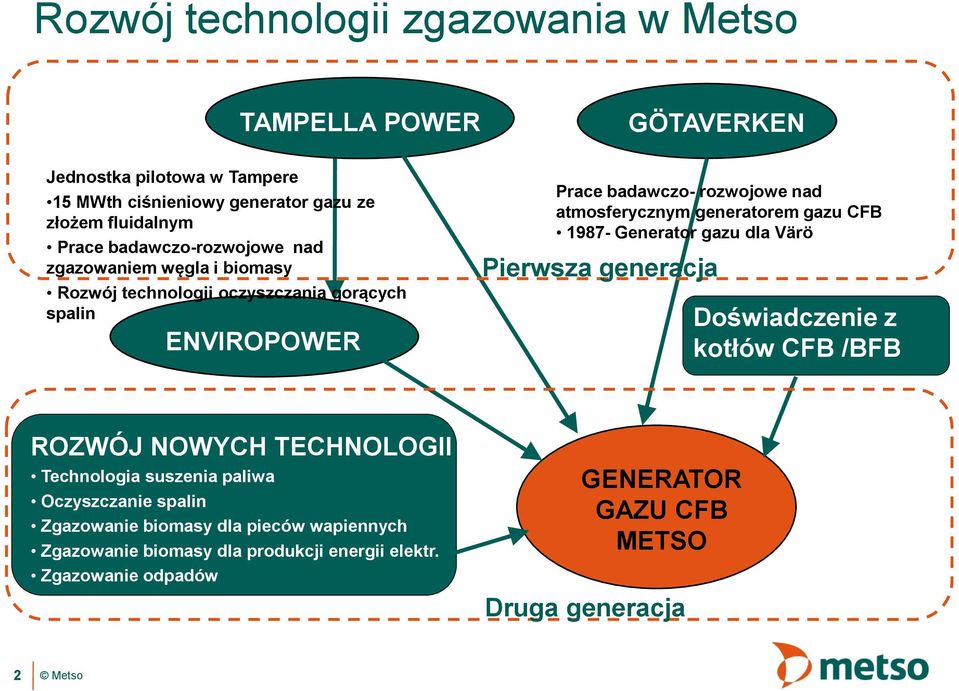

2 Rozwój technologii zgazowania w Metso Jednostka pilotowa w Tampere TAMPELLA POWER 15 MWth ciśnieniowy generator gazu ze złożem fluidalnym Prace badawczo-rozwojowe nad zgazowaniem węgla i biomasy Rozwój technologii oczyszczania gorących spalin ENVIROPOWER GÖTAVERKEN Prace badawczo- rozwojowe nad atmosferycznym generatorem gazu CFB Generator gazu dla Värö Pierwsza generacja Doświadczenie z kotłów CFB /BFB ROZWÓJ NOWYCH TECHNOLOGII Technologia suszenia paliwa Oczyszczanie spalin Zgazowanie biomasy dla pieców wapiennych Zgazowanie biomasy dla produkcji energii elektr. Zgazowanie odpadów GENERATOR GAZU CFB METSO Druga generacja 2

atmosferycznym generatorem gazu CFB 1987- Generator gazu dla Värö Pierwsza generacja Doświadczenie z kotłów CFB /BFB ROZWÓJ NOWYCH TECHNOLOGII Technologia

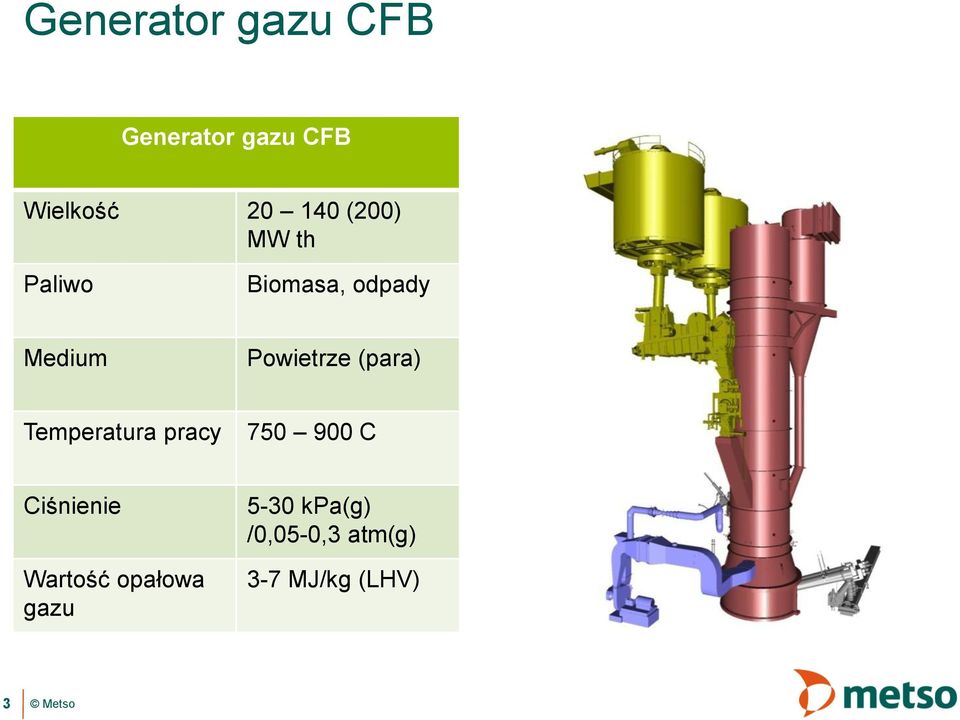

3 Generator gazu CFB Generator gazu CFB Wielkość (200) MW th Paliwo Biomasa, odpady Medium Powietrze (para) Temperatura pracy C Ciśnienie Wartość opałowa gazu 5-30 kpa(g) /0,05-0,3 atm(g) 3-7 MJ/kg (LHV) 3

(para) Temperatura pracy 750 900 C Ciśnienie Wartość

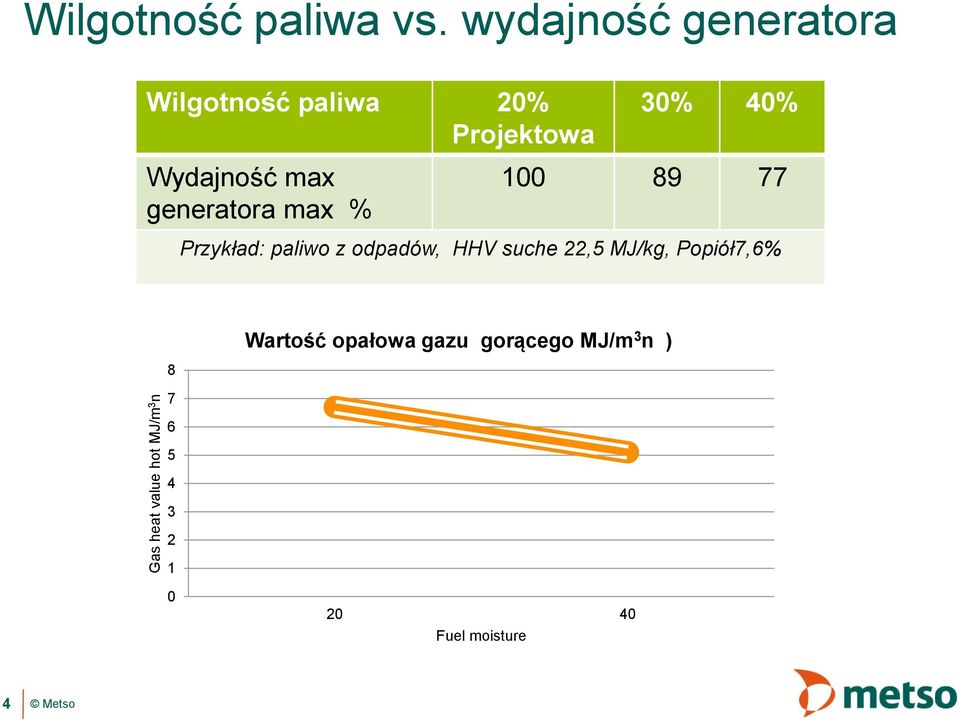

4 Gas heat value hot MJ/m 3 n Wilgotność paliwa vs. wydajność generatora Wilgotność paliwa 20% Projektowa 30% 40% Wydajność max generatora max % Przykład: paliwo z odpadów, HHV suche 22,5 MJ/kg, Popiół7,6% Wartość opałowa gazu gorącego MJ/m 3 n ) Fuel moisture 4

max generatora max % 100 89 77 Przykład: paliwo z odpadów, HHV suche 22,5

Rozwiązania Metso dla zgazowania generator gazu CFB Trzy alternatywy CFB - Rozwiązanie dla biomasy do zastosowania w obrotowych piecach wapiennych w celu zastąpienia paliw

(Lahti Energia) - Rozwiązanie dla wykorzystania biomasy w kotłach energetycznych, paliwo kopalne jest częściowo lub całkowicie zastąpione biomasą (Vaskiluodon Voima).

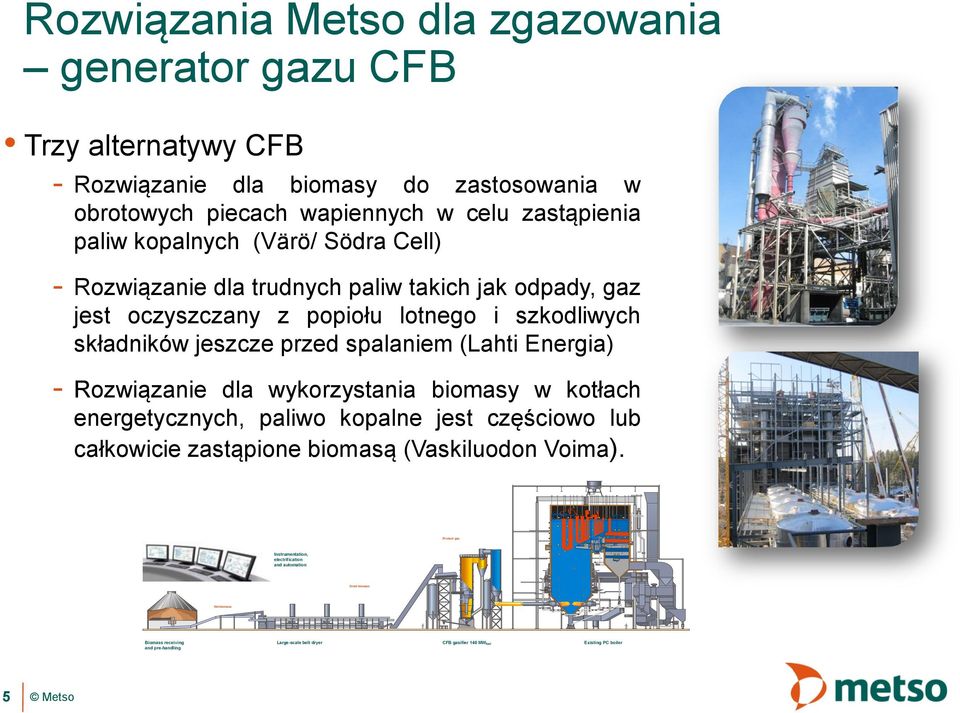

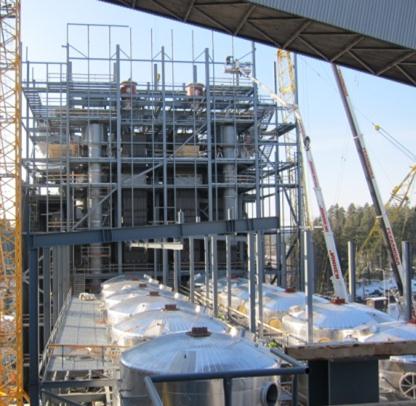

5 Rozwiązania Metso dla zgazowania generator gazu CFB Trzy alternatywy CFB - Rozwiązanie dla biomasy do zastosowania w obrotowych piecach wapiennych w celu zastąpienia paliw kopalnych (Värö/ Södra Cell) - Rozwiązanie dla trudnych paliw takich jak odpady, gaz jest oczyszczany z popiołu lotnego i szkodliwych składników jeszcze przed spalaniem (Lahti Energia) - Rozwiązanie dla wykorzystania biomasy w kotłach energetycznych, paliwo kopalne jest częściowo lub całkowicie zastąpione biomasą (Vaskiluodon Voima). Product gas Instrumentation, electrification and automation Dried biomass Wet biomass Biomass receiving and pre-handling Large-scale belt dryer CFB gasifier 140 MW fuel Existing PC boiler 5

Typowe zastosowania generatorów gazu Przykład:100 MW biopaliwa dostępnych lokalnie Współspalanie jest efektywnym sposobem do wykorzystania biomasy 100 MW, paliwo 100 MW, paliwo 400 MW węgiel

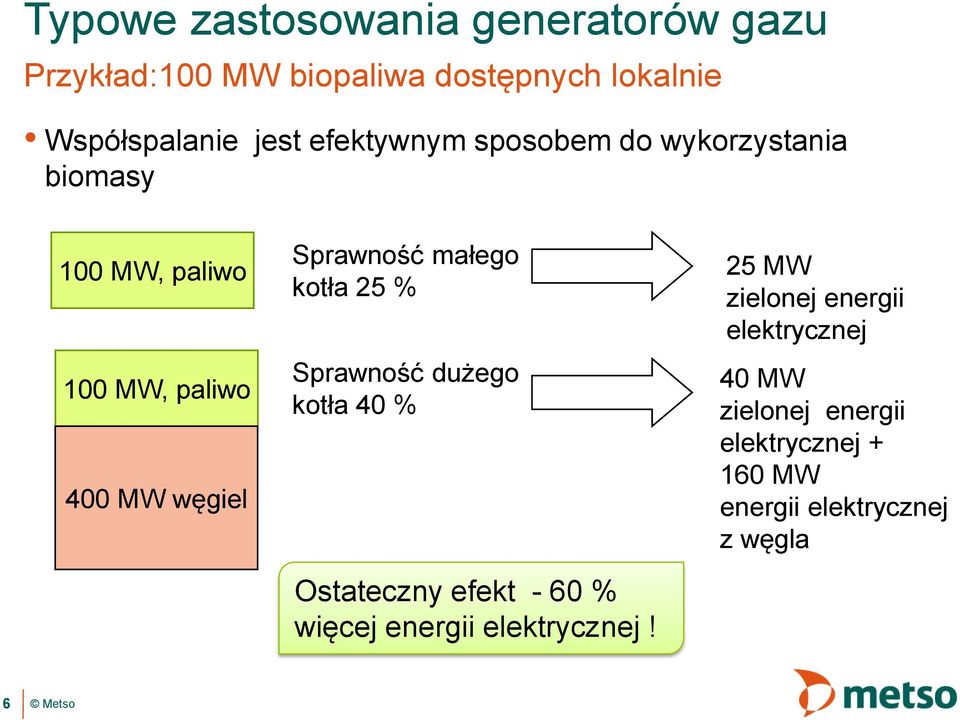

6 Typowe zastosowania generatorów gazu Przykład:100 MW biopaliwa dostępnych lokalnie Współspalanie jest efektywnym sposobem do wykorzystania biomasy 100 MW, paliwo 100 MW, paliwo 400 MW węgiel Sprawność małego kotła 25 % Sprawność dużego kotła 40 % Ostateczny efekt - 60 % więcej energii elektrycznej! 25 MW zielonej energii elektrycznej 40 MW zielonej energii elektrycznej MW energii elektrycznej z węgla 6

małego kotła 25 % Sprawność dużego kotła 40 % Ostateczny efekt - 60 % więcej energii elektrycznej!

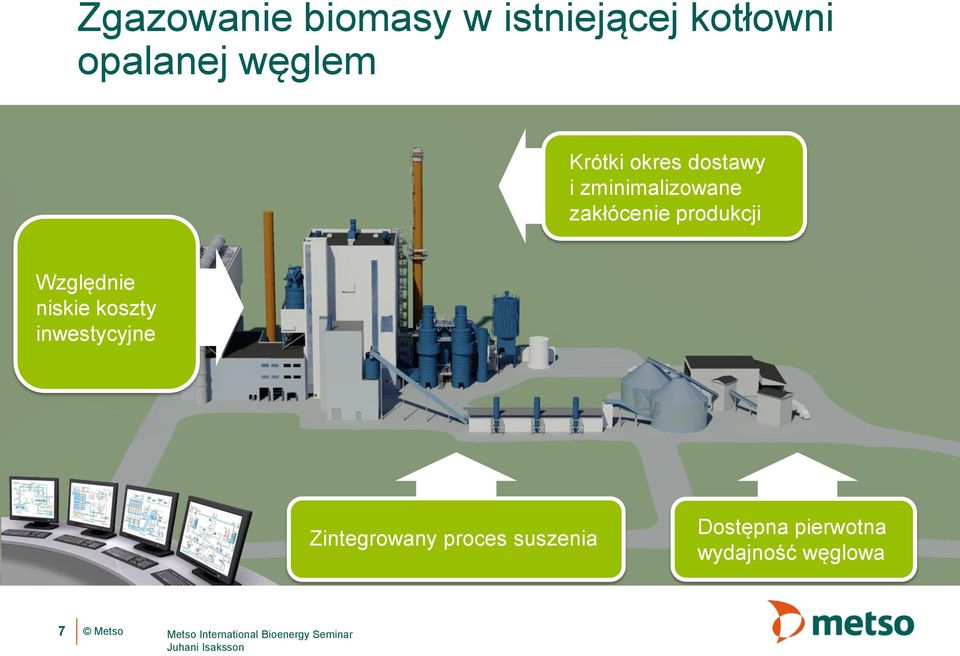

7 Zgazowanie biomasy w istniejącej kotłowni opalanej węglem Krótki okres dostawy i zminimalizowane zakłócenie produkcji Względnie niskie koszty inwestycyjne Zintegrowany proces suszenia Dostępna pierwotna wydajność węglowa 7 Metso International Bioenergy Seminar Juhani Isaksson

niskie koszty inwestycyjne Zintegrowany proces suszenia Dostępna

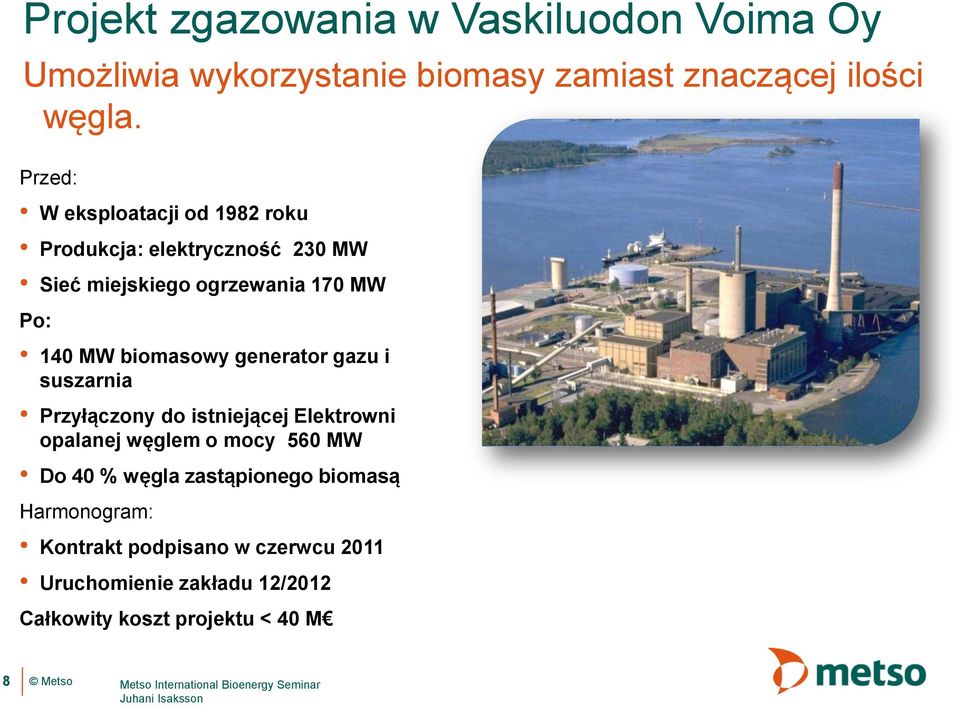

8 Projekt zgazowania w Vaskiluodon Voima Oy Umożliwia wykorzystanie biomasy zamiast znaczącej ilości węgla. Przed: W eksploatacji od 1982 roku Produkcja: elektryczność 230 MW Sieć miejskiego ogrzewania 170 MW Po: 140 MW biomasowy generator gazu i suszarnia Przyłączony do istniejącej Elektrowni opalanej węglem o mocy 560 MW Do 40 % węgla zastąpionego biomasą Harmonogram: Kontrakt podpisano w czerwcu 2011 Uruchomienie zakładu 12/2012 Całkowity koszt projektu < 40 M 8 Metso International Bioenergy Seminar Juhani Isaksson

generator gazu i suszarnia Przyłączony do istniejącej Elektrowni opalanej węglem o mocy 560 MW Do 40 % węgla zastąpionego biomasą

9 Układ zgazowania biomasy w Vaskiluodon Voima 9 Uzyskany gaz Instrumentacja, elektryfikacja i automatyka Osuszona biomasa Wilgotna biomasa Odbiór biomasy i wstępne przygotowanie Suszarnia taśmowa Kuvo Zgazowywacz CFB 140 MW paliwo Istniejący węglowy kocioł pyłowy 30 November 2011

biomasa Odbiór biomasy i wstępne przygotowanie Suszarnia taśmowa Kuvo

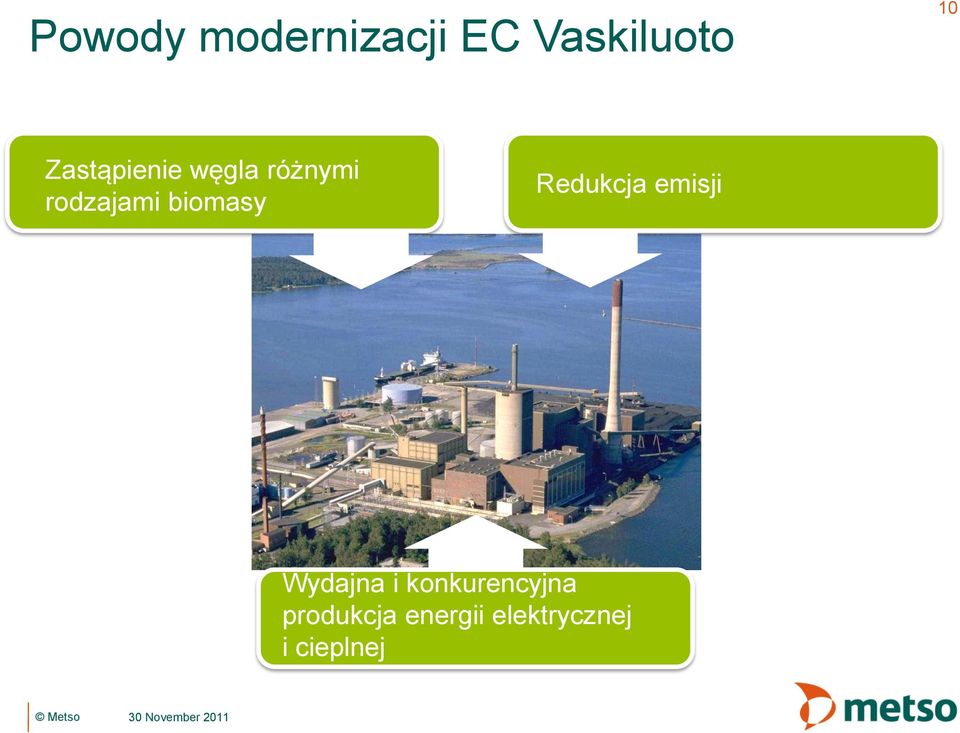

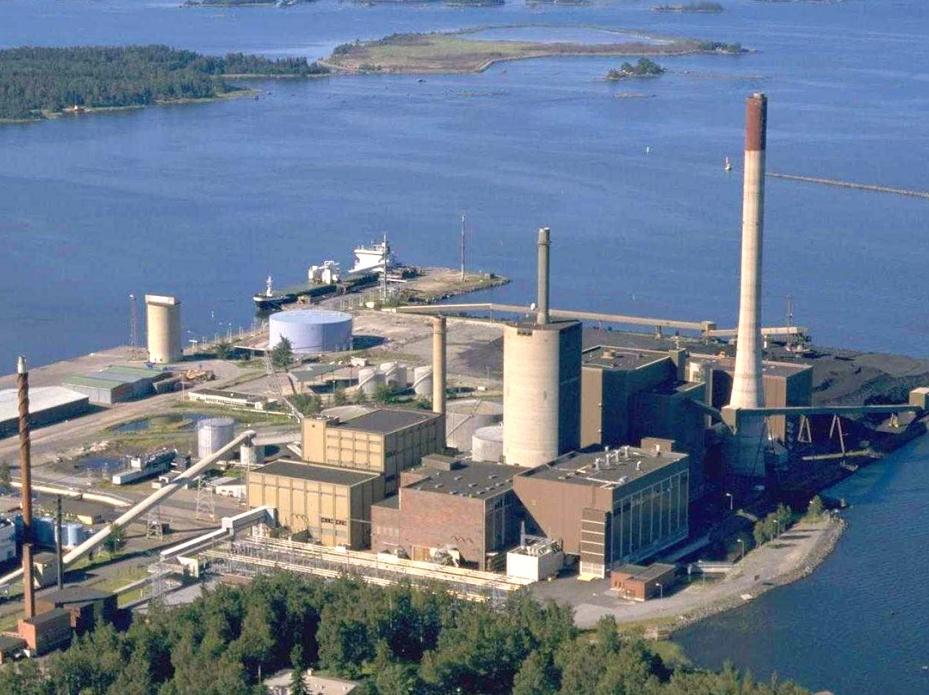

10 Powody modernizacji EC Vaskiluoto 10 Zastąpienie węgla różnymi rodzajami biomasy Redukcja emisji Wydajna i konkurencyjna produkcja energii elektrycznej i cieplnej 30 November 2011

Lahti Energia zgazowanie odpadów 160 (2x80) MW, 250 000 t/rok Nakłady inwestycyjne 157 M Rozruch kwiecień 2012 System przygotowania paliwa 1. Przygotowanie paliwa 2.

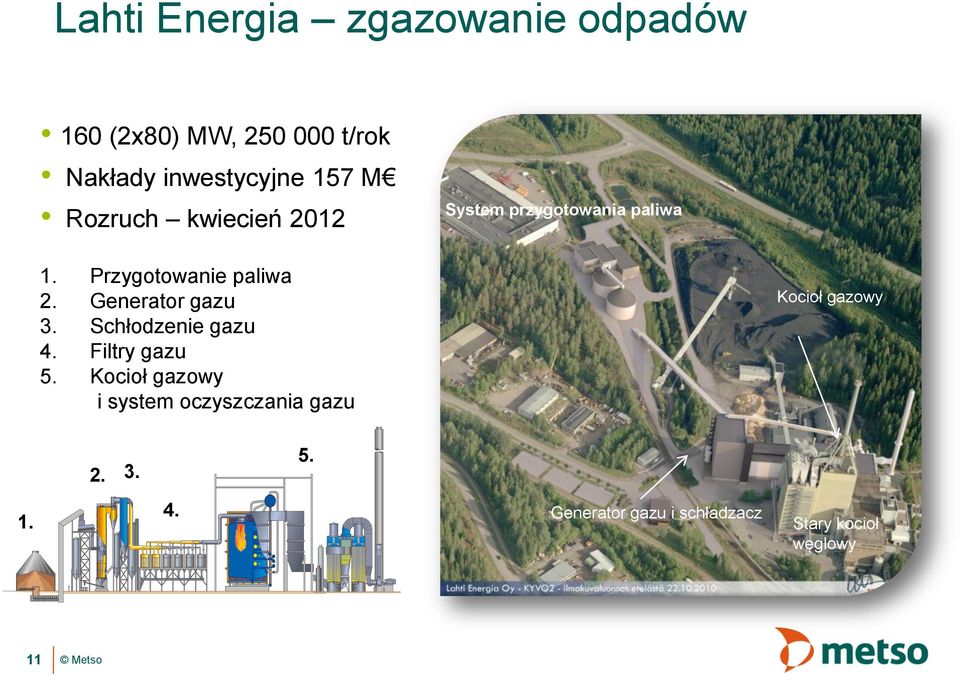

11 Lahti Energia zgazowanie odpadów 160 (2x80) MW, t/rok Nakłady inwestycyjne 157 M Rozruch kwiecień 2012 System przygotowania paliwa 1. Przygotowanie paliwa 2. Generator gazu 3. Schłodzenie gazu 4. Filtry gazu 5. Kocioł gazowy i system oczyszczania gazu Kocioł gazowy Generator gazu i schładzacz Stary kocioł węglowy 11

Generator gazu 3. Schłodzenie gazu 4. Filtry gazu 5.

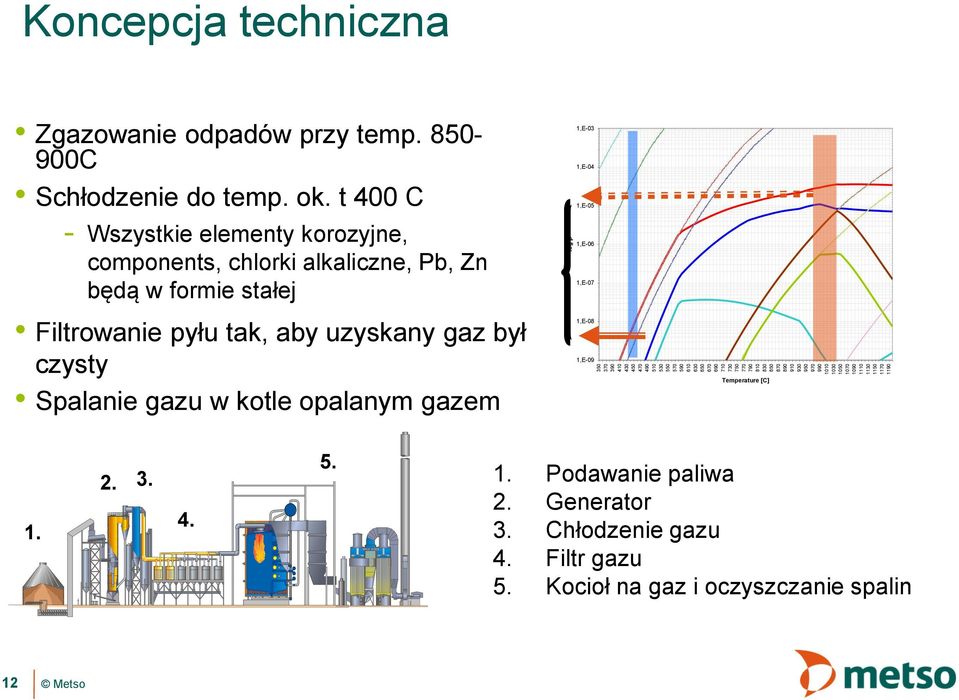

12 log p Koncepcja techniczna Zgazowanie odpadów przy temp C Schłodzenie do temp. ok. t 400 C - Wszystkie elementy korozyjne, components, chlorki alkaliczne, Pb, Zn będą w formie stałej Filtrowanie pyłu tak, aby uzyskany gaz był czysty Spalanie gazu w kotle opalanym gazem 1,E-03 1,E-04 1,E-05 1,E-06 1,E-07 1,E-08 1,E-09 Temperature [C] AC/GAS/NaCl - AC/GAS/KCl - AC/GAS/ZnCl2 - AC/GAS/PbCl2 - Saturated steam-na2so4(g) Saturated steam-k2so4(g) Saturated steam-zncl2(g) Saturated steam-pbcl2(g) Saturated steam-kcl(g) Saturated steam-nacl(g) AC/GAS/Na2SO4 AC/GAS/K2SO4 AC/GAS/PbO AC/GAS/ZnO Podawanie paliwa 2. Generator 3. Chłodzenie gazu 4. Filtr gazu 5. Kocioł na gaz i oczyszczanie spalin 12

t 400 C - Wszystkie elementy korozyjne, components, chlorki alkaliczne, Pb, Zn będą w formie stałej Filtrowanie pyłu tak, aby uzyskany gaz był czysty Spalanie gazu w kotle opalanym gazem 1,E-03

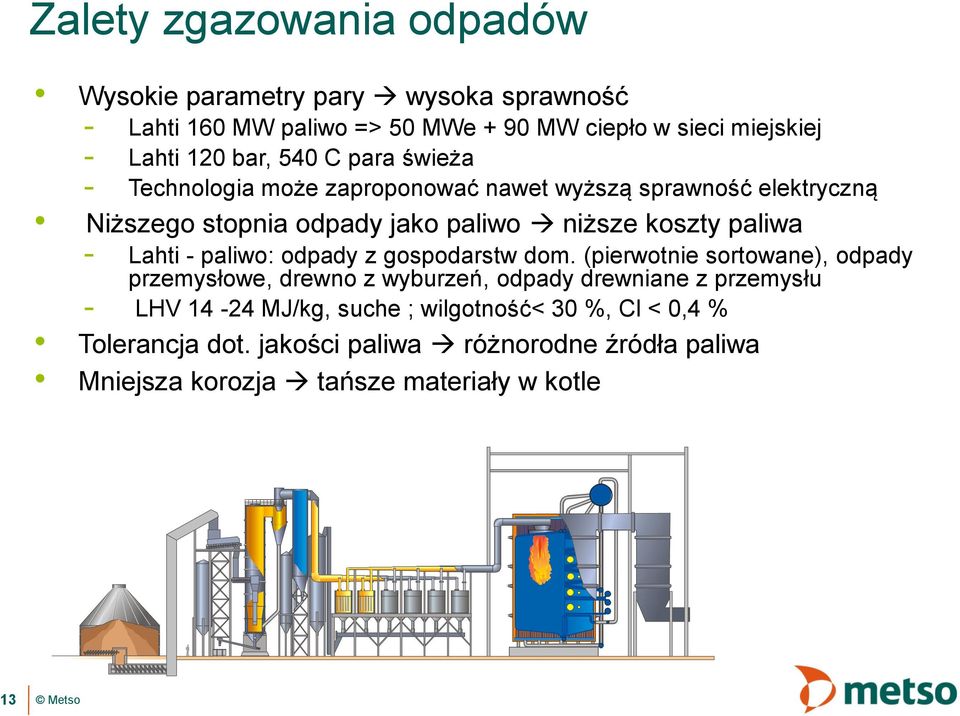

13 Zalety zgazowania odpadów Wysokie parametry pary wysoka sprawność - Lahti 160 MW paliwo => 50 MWe + 90 MW ciepło w sieci miejskiej - Lahti 120 bar, 540 C para świeża - Technologia może zaproponować nawet wyższą sprawność elektryczną Niższego stopnia odpady jako paliwo niższe koszty paliwa - Lahti - paliwo: odpady z gospodarstw dom. (pierwotnie sortowane), odpady przemysłowe, drewno z wyburzeń, odpady drewniane z przemysłu - LHV MJ/kg, suche ; wilgotność< 30 %, Cl < 0,4 % Tolerancja dot. jakości paliwa różnorodne źródła paliwa Mniejsza korozja tańsze materiały w kotle 13

paliwa - Lahti - paliwo: odpady z gospodarstw dom.

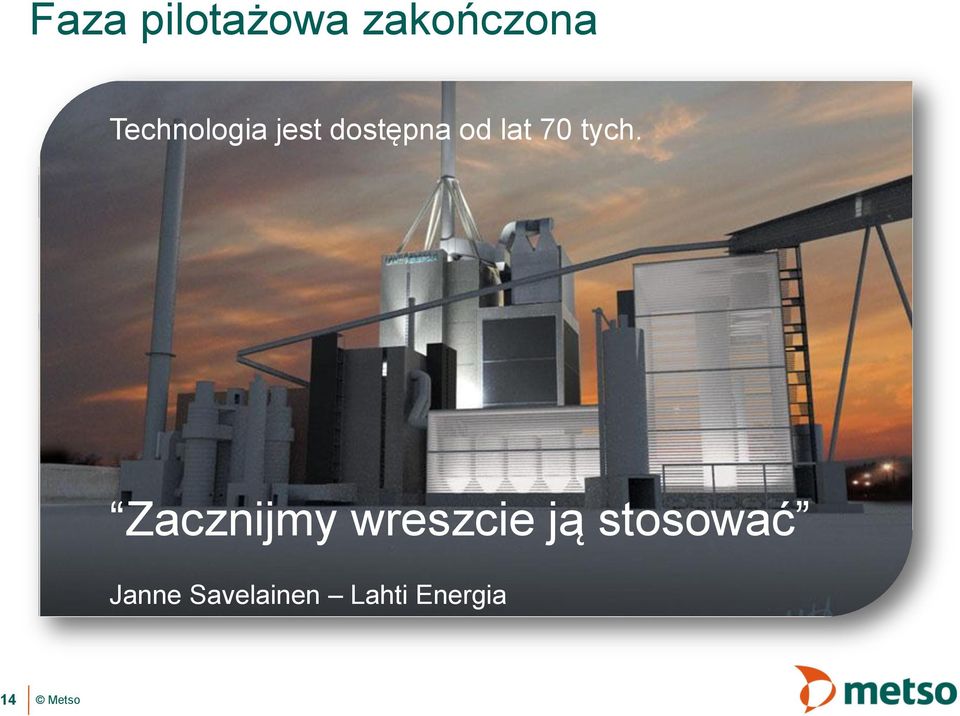

14 Faza pilotażowa zakończona Technologia jest dostępna od lat 70 tych. Zacznijmy wreszcie ją stosować Janne Savelainen Lahti Energia 14

15 Dziękuję za uwagę!
