1 TOM III PROJEKT WYKONAWCZY Przebudowy, rozbudowy i zmiany sposobu użytkowania części pomieszczeń XXXIX L.O. im. Lotnictwa Polskiego, ul. Lindego 20 w Warszawie oraz budowy krytej pływalni i sali sportowej wraz z modernizacją punktu czerpania wody oligoceńskiej przy XXXIX L.O. im. Lotnictwa Polskiego, ul. Lindego 20 w Warszawie SYSTEM SYNALIZACJI POŻARU W CZĘŚCI SPORTOWEJ CZĘŚĆ OPISOWA INWESTOR: Miasto Stołeczne Warszawa Dzielnica Bielany ul. Przybyszewskiego 70/72, Warszawa PROJEKT: Pl. Inwalidów 10, Warszawa centrala: Al. Solidarności 34, Kielce EGZEMPLARZ NR 1 PROJEKTOWAŁ: mgr inż. Grzegorz Giermakowski nr upr /04/U SPRAWDZIŁ: mgr inż. Adam Pieścik nr upr. Wa-656/93 WARSZAWA, MARZEC 2007 ROKU

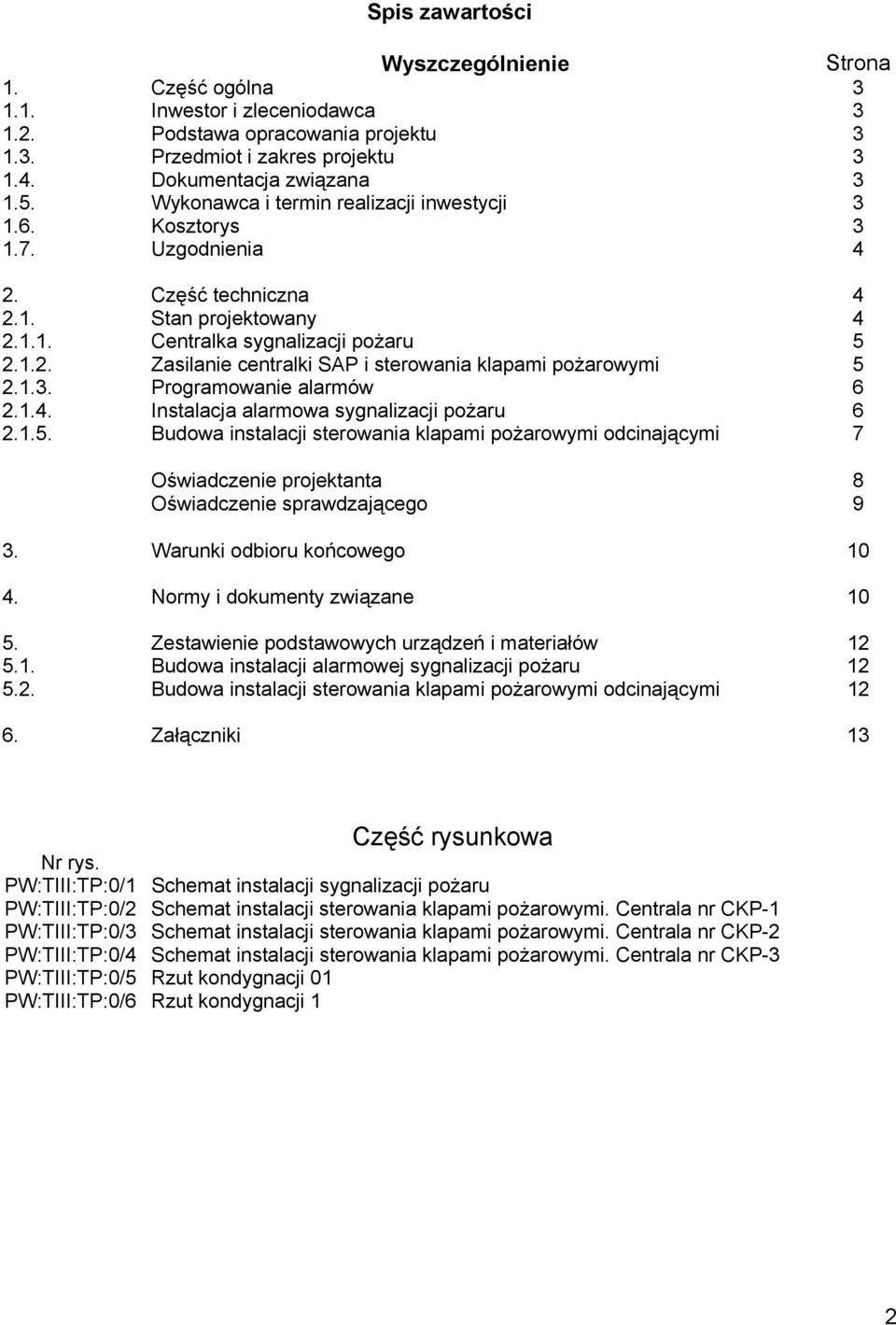

2 Spis zawartości Wyszczególnienie Strona 1. Część ogólna Inwestor i zleceniodawca Podstawa opracowania projektu Przedmiot i zakres projektu Dokumentacja związana Wykonawca i termin realizacji inwestycji Kosztorys Uzgodnienia 4 2. Część techniczna Stan projektowany Centralka sygnalizacji pożaru Zasilanie centralki SAP i sterowania klapami pożarowymi Programowanie alarmów Instalacja alarmowa sygnalizacji pożaru Budowa instalacji sterowania klapami pożarowymi odcinającymi 7 Oświadczenie projektanta 8 Oświadczenie sprawdzającego 9 3. Warunki odbioru końcowego Normy i dokumenty związane Zestawienie podstawowych urządzeń i materiałów Budowa instalacji alarmowej sygnalizacji pożaru Budowa instalacji sterowania klapami pożarowymi odcinającymi Załączniki 13 Część rysunkowa Nr rys. PW:TIII:TP:0/1 Schemat instalacji sygnalizacji pożaru PW:TIII:TP:0/2 Schemat instalacji sterowania klapami pożarowymi. Centrala nr CKP-1 PW:TIII:TP:0/3 Schemat instalacji sterowania klapami pożarowymi. Centrala nr CKP-2 PW:TIII:TP:0/4 Schemat instalacji sterowania klapami pożarowymi. Centrala nr CKP-3 PW:TIII:TP:0/5 Rzut kondygnacji 01 PW:TIII:TP:0/6 Rzut kondygnacji 1 2

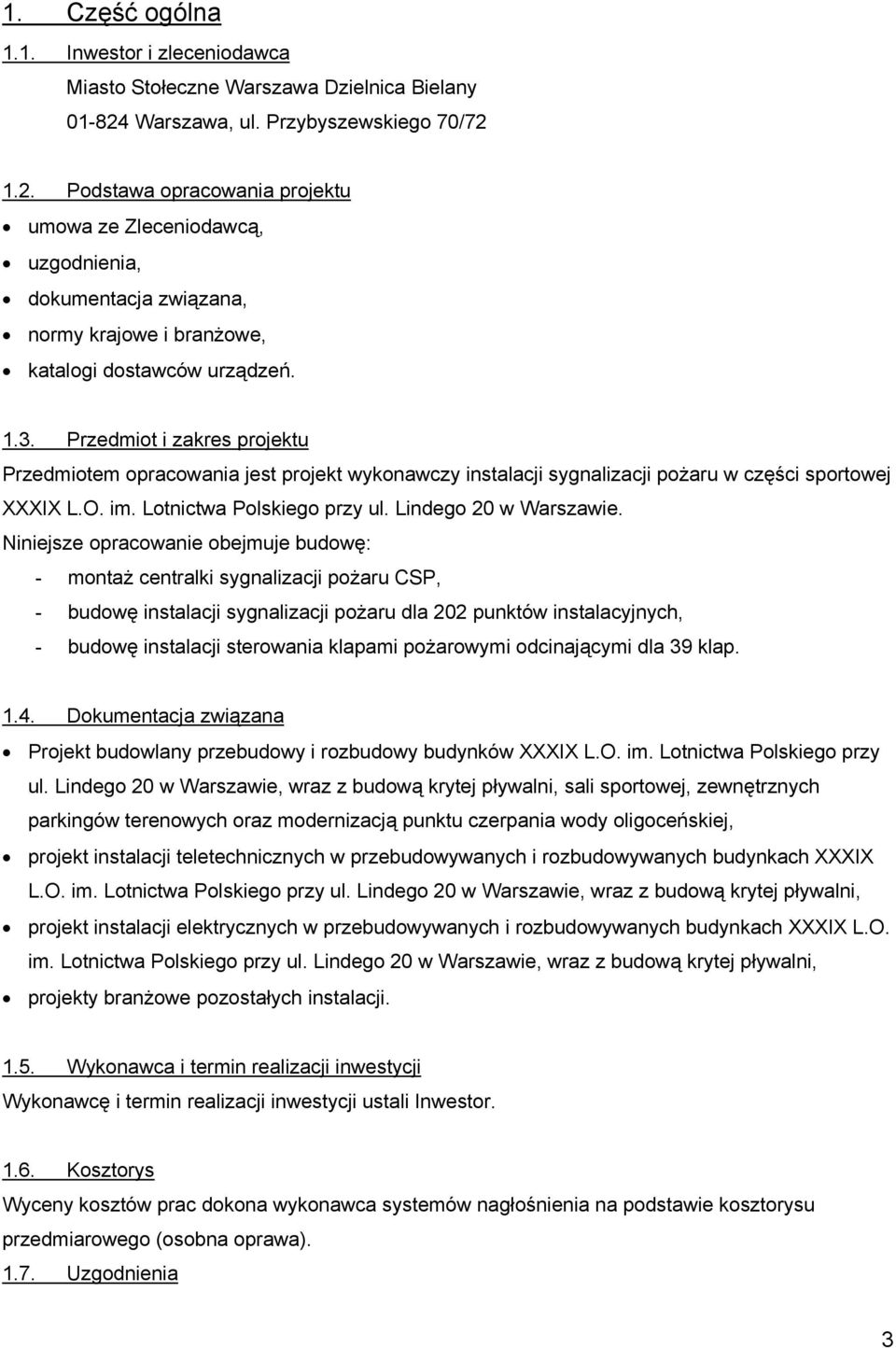

3 1. Część ogólna 1.1. Inwestor i zleceniodawca Miasto Stołeczne Warszawa Dzielnica Bielany Warszawa, ul. Przybyszewskiego 70/ Podstawa opracowania projektu umowa ze Zleceniodawcą, uzgodnienia, dokumentacja związana, normy krajowe i branżowe, katalogi dostawców urządzeń Przedmiot i zakres projektu Przedmiotem opracowania jest projekt wykonawczy instalacji sygnalizacji pożaru w części sportowej XXXIX L.O. im. Lotnictwa Polskiego przy ul. Lindego 20 w Warszawie. Niniejsze opracowanie obejmuje budowę: - montaż centralki sygnalizacji pożaru CSP, - budowę instalacji sygnalizacji pożaru dla 202 punktów instalacyjnych, - budowę instalacji sterowania klapami pożarowymi odcinającymi dla 39 klap Dokumentacja związana Projekt budowlany przebudowy i rozbudowy budynków XXXIX L.O. im. Lotnictwa Polskiego przy ul. Lindego 20 w Warszawie, wraz z budową krytej pływalni, sali sportowej, zewnętrznych parkingów terenowych oraz modernizacją punktu czerpania wody oligoceńskiej, projekt instalacji teletechnicznych w przebudowywanych i rozbudowywanych budynkach XXXIX L.O. im. Lotnictwa Polskiego przy ul. Lindego 20 w Warszawie, wraz z budową krytej pływalni, projekt instalacji elektrycznych w przebudowywanych i rozbudowywanych budynkach XXXIX L.O. im. Lotnictwa Polskiego przy ul. Lindego 20 w Warszawie, wraz z budową krytej pływalni, projekty branżowe pozostałych instalacji Wykonawca i termin realizacji inwestycji Wykonawcę i termin realizacji inwestycji ustali Inwestor Kosztorys Wyceny kosztów prac dokona wykonawca systemów nagłośnienia na podstawie kosztorysu przedmiarowego (osobna oprawa) Uzgodnienia 3

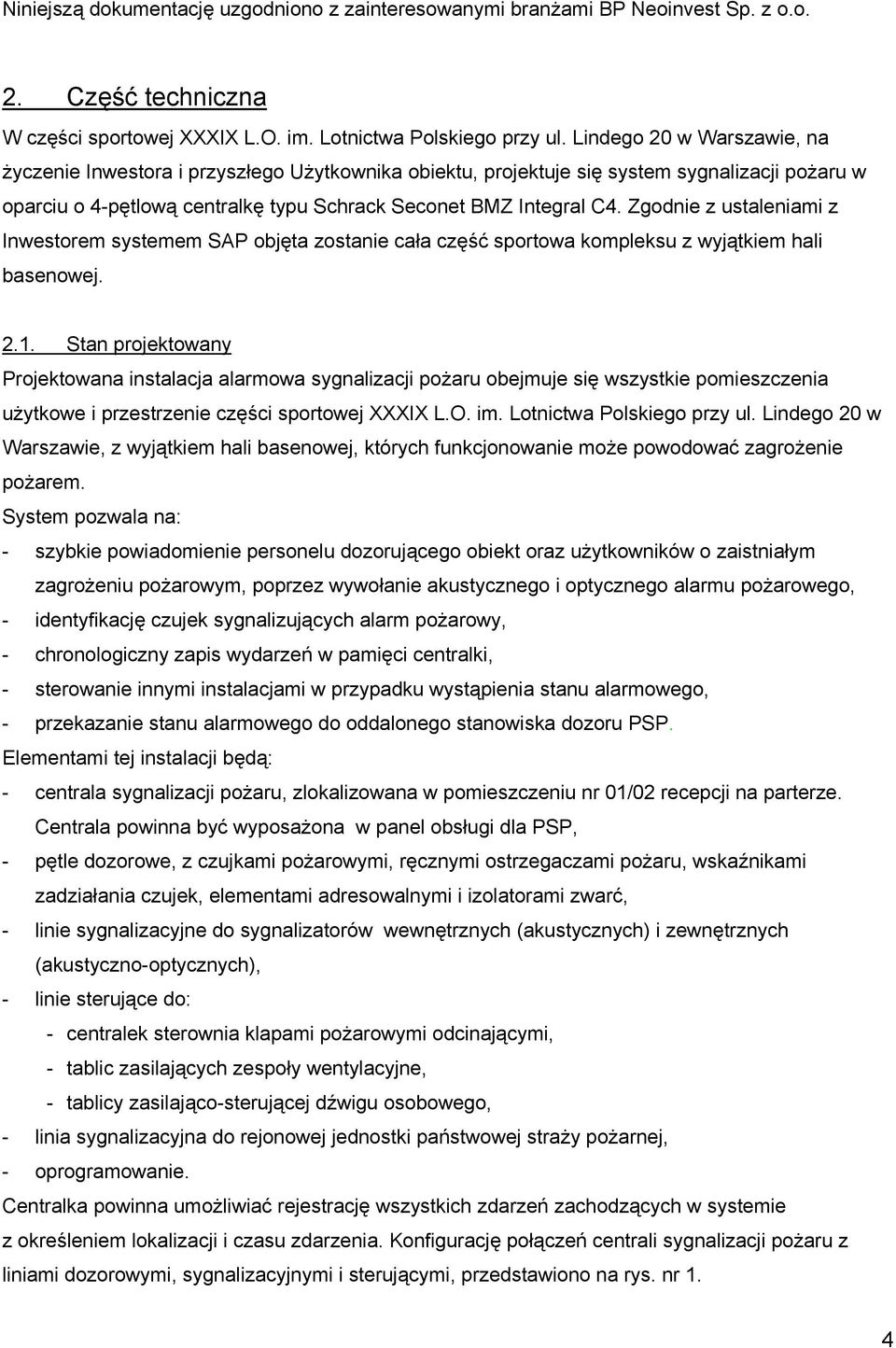

4 Niniejszą dokumentację uzgodniono z zainteresowanymi branżami BP Neoinvest Sp. z o.o. 2. Część techniczna W części sportowej XXXIX L.O. im. Lotnictwa Polskiego przy ul. Lindego 20 w Warszawie, na życzenie Inwestora i przyszłego Użytkownika obiektu, projektuje się system sygnalizacji pożaru w oparciu o 4-pętlową centralkę typu Schrack Seconet BMZ Integral C4. Zgodnie z ustaleniami z Inwestorem systemem SAP objęta zostanie cała część sportowa kompleksu z wyjątkiem hali basenowej Stan projektowany Projektowana instalacja alarmowa sygnalizacji pożaru obejmuje się wszystkie pomieszczenia użytkowe i przestrzenie części sportowej XXXIX L.O. im. Lotnictwa Polskiego przy ul. Lindego 20 w Warszawie, z wyjątkiem hali basenowej, których funkcjonowanie może powodować zagrożenie pożarem. System pozwala na: - szybkie powiadomienie personelu dozorującego obiekt oraz użytkowników o zaistniałym zagrożeniu pożarowym, poprzez wywołanie akustycznego i optycznego alarmu pożarowego, - identyfikację czujek sygnalizujących alarm pożarowy, - chronologiczny zapis wydarzeń w pamięci centralki, - sterowanie innymi instalacjami w przypadku wystąpienia stanu alarmowego, - przekazanie stanu alarmowego do oddalonego stanowiska dozoru PSP. Elementami tej instalacji będą: - centrala sygnalizacji pożaru, zlokalizowana w pomieszczeniu nr 01/02 recepcji na parterze. Centrala powinna być wyposażona w panel obsługi dla PSP, - pętle dozorowe, z czujkami pożarowymi, ręcznymi ostrzegaczami pożaru, wskaźnikami zadziałania czujek, elementami adresowalnymi i izolatorami zwarć, - linie sygnalizacyjne do sygnalizatorów wewnętrznych (akustycznych) i zewnętrznych (akustyczno-optycznych), - linie sterujące do: - centralek sterownia klapami pożarowymi odcinającymi, - tablic zasilających zespoły wentylacyjne, - tablicy zasilająco-sterującej dźwigu osobowego, - linia sygnalizacyjna do rejonowej jednostki państwowej straży pożarnej, - oprogramowanie. Centralka powinna umożliwiać rejestrację wszystkich zdarzeń zachodzących w systemie z określeniem lokalizacji i czasu zdarzenia. Konfigurację połączeń centrali sygnalizacji pożaru z liniami dozorowymi, sygnalizacyjnymi i sterującymi, przedstawiono na rys. nr 1. 4

5 Instalacja sygnalizacji pożaru, w przypadku zaistnienia sytuacji, określonej przez parametry systemu jako alarm pożarowy, lub poprzez świadome działanie ludzkie, spowoduje: - powstanie akustycznego i optycznego alarmu w ciągach komunikacyjnych, na zewnątrz budynku i w recepcji (miejsce instalacji CSP), - automatyczne przesłanie alarmu do właściwej terenowo jednostki Państwowej Straży Pożarnej, po telekomunikacyjnym przewodowym łączu bezpośrednim, - przesłanie liniami sterującymi kryterium alarm pożarowy do innych instalacji bytowych obiektu. Powyższe funkcje, służą bezpiecznej ewakuacji osób oraz umożliwiają podjęcie akcji przeciwpożarowej we wczesnej jej fazie. Wszystkie zastosowane do budowy elementy instalacji (przewody, kable, urządzenia), powinny posiadać ważne certyfikat zgodności dopuszczające do stosowania w ochronie przeciwpożarowej, wydawane przez Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej w Józefowie k/otwocka Centralka sygnalizacji alarmu pożarowego Dla potrzeb budowy instalacji alarmowej sygnalizacji pożaru w części sportowej XXXIX L.O. im. Lotnictwa Polskiego przy ul. Lindego 20 w Warszawie projektuje się centralkę pożarową 4-pętlową typu Schrack Seconet BMZ Integral C4. Centralkę należy zainstalować w recepcji pomieszczenie nr 01/03 na parterze, gdzie przewiduje się całodobowy dyżur. W stanie alarmu centralka uruchomi sygnalizatory akustyczne zainstalowane w ciągach komunikacyjnych oraz sygnalizator akustyczno-optyczny zainstalowany na zewnętrznej ścianie budynku. Jednocześnie poda ona po pętlach dozorowych sygnały sterujące do: - centralek sterownia klapami pożarowymi odcinającymi, - tablic zasilających zespoły wentylacyjne, - tablicy zasilająco-sterującej dźwigu osobowego Zasilanie centralki SAP i sterowania klapami pożarowymi Centralka sygnalizacji pożaru oraz centralki sterowania oddymianiem zasilane będą napięciem przemiennym 230V. Zasilacz centralki SAP będzie posiadał dwa suche akumulatory 12V/17Ah zasilania rezerwowego, wchodzące w skład centralki, umożliwiające prawidłową pracę systemu wykrywania pożaru w stanie dozorowania w ciągu min. 72 godz. bez zasilania podstawowego oraz minimum pół godziny w stanie alarmu. Doprowadzenie linii zasilających 230V/50Hz do projektowanej centralki SAP i centralek sterowania klapami pożarowymi odcinającymi kablem o odporności ogniowej 90-minutowej ujęto w projekcie instalacji elektrycznych Programowanie alarmów Centralkę sygnalizacji alarmu pożarowego należy zaprogramować zgodnie z instrukcją producenta. Dokonać tego powinna jednostka wykonawcza autoryzowana przez dostawcę sprzętu. Oprogramowanie centralki nie jest przedmiotem niniejszej dokumentacji. 5

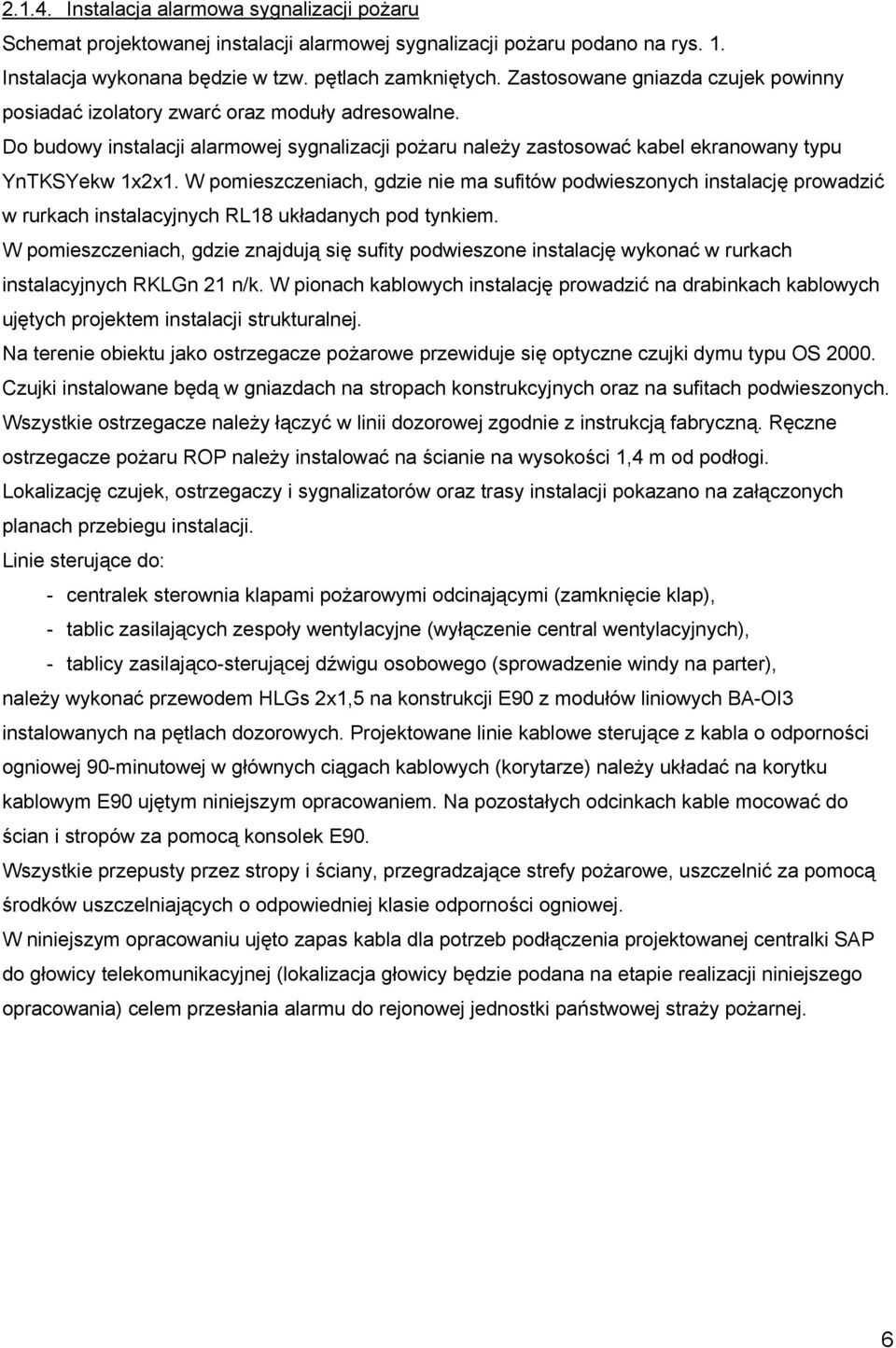

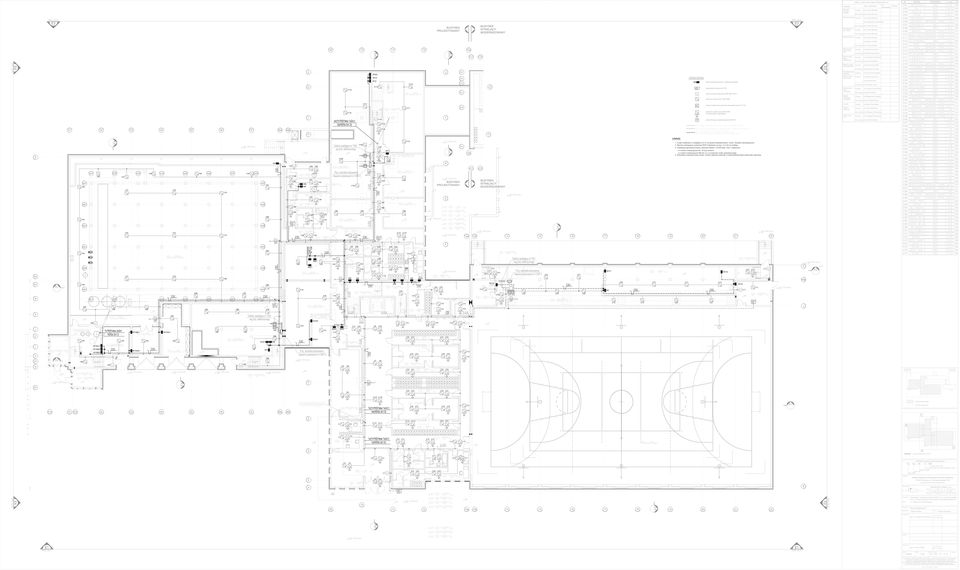

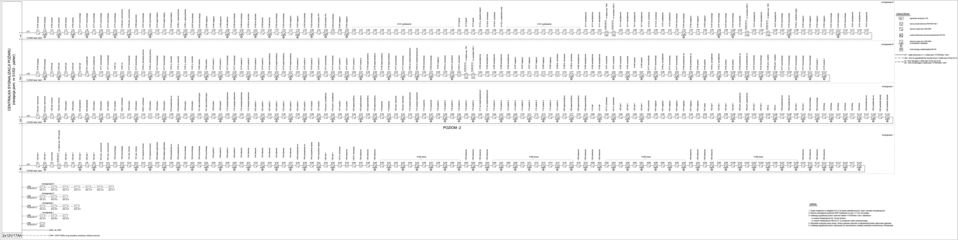

6 Instalacja alarmowa sygnalizacji pożaru Schemat projektowanej instalacji alarmowej sygnalizacji pożaru podano na rys. 1. Instalacja wykonana będzie w tzw. pętlach zamkniętych. Zastosowane gniazda czujek powinny posiadać izolatory zwarć oraz moduły adresowalne. Do budowy instalacji alarmowej sygnalizacji pożaru należy zastosować kabel ekranowany typu YnTKSYekw 1x2x1. W pomieszczeniach, gdzie nie ma sufitów podwieszonych instalację prowadzić w rurkach instalacyjnych RL18 układanych pod tynkiem. W pomieszczeniach, gdzie znajdują się sufity podwieszone instalację wykonać w rurkach instalacyjnych RKLGn 21 n/k. W pionach kablowych instalację prowadzić na drabinkach kablowych ujętych projektem instalacji strukturalnej. Na terenie obiektu jako ostrzegacze pożarowe przewiduje się optyczne czujki dymu typu OS Czujki instalowane będą w gniazdach na stropach konstrukcyjnych oraz na sufitach podwieszonych. Wszystkie ostrzegacze należy łączyć w linii dozorowej zgodnie z instrukcją fabryczną. Ręczne ostrzegacze pożaru ROP należy instalować na ścianie na wysokości 1,4 m od podłogi. Lokalizację czujek, ostrzegaczy i sygnalizatorów oraz trasy instalacji pokazano na załączonych planach przebiegu instalacji. Linie sterujące do: - centralek sterownia klapami pożarowymi odcinającymi (zamknięcie klap), - tablic zasilających zespoły wentylacyjne (wyłączenie central wentylacyjnych), - tablicy zasilająco-sterującej dźwigu osobowego (sprowadzenie windy na parter), należy wykonać przewodem HLGs 2x1,5 na konstrukcji E90 z modułów liniowych BA-OI3 instalowanych na pętlach dozorowych. Projektowane linie kablowe sterujące z kabla o odporności ogniowej 90-minutowej w głównych ciągach kablowych (korytarze) należy układać na korytku kablowym E90 ujętym niniejszym opracowaniem. Na pozostałych odcinkach kable mocować do ścian i stropów za pomocą konsolek E90. Wszystkie przepusty przez stropy i ściany, przegradzające strefy pożarowe, uszczelnić za pomocą środków uszczelniających o odpowiedniej klasie odporności ogniowej. W niniejszym opracowaniu ujęto zapas kabla dla potrzeb podłączenia projektowanej centralki SAP do głowicy telekomunikacyjnej (lokalizacja głowicy będzie podana na etapie realizacji niniejszego opracowania) celem przesłania alarmu do rejonowej jednostki państwowej straży pożarnej. 6

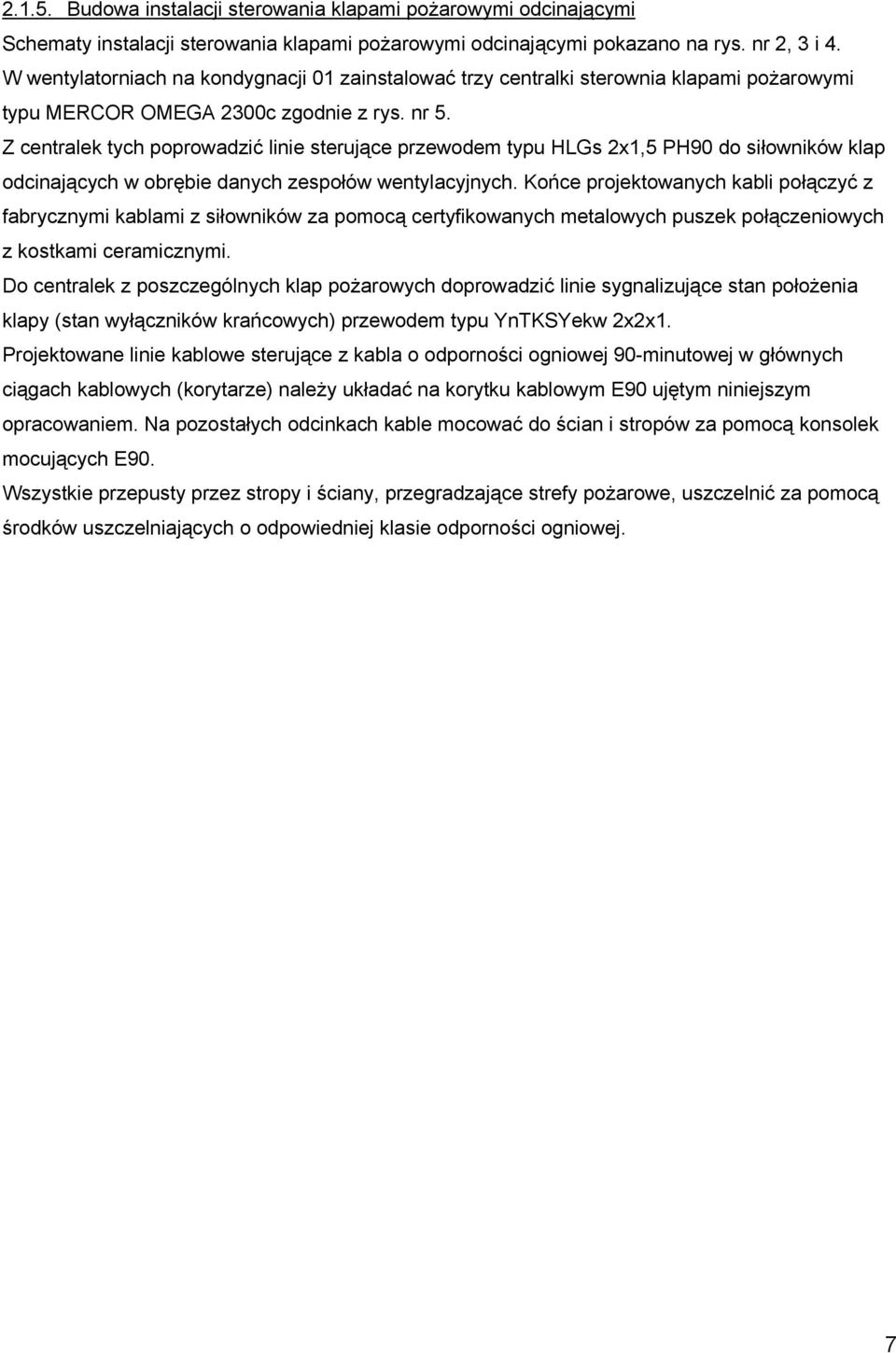

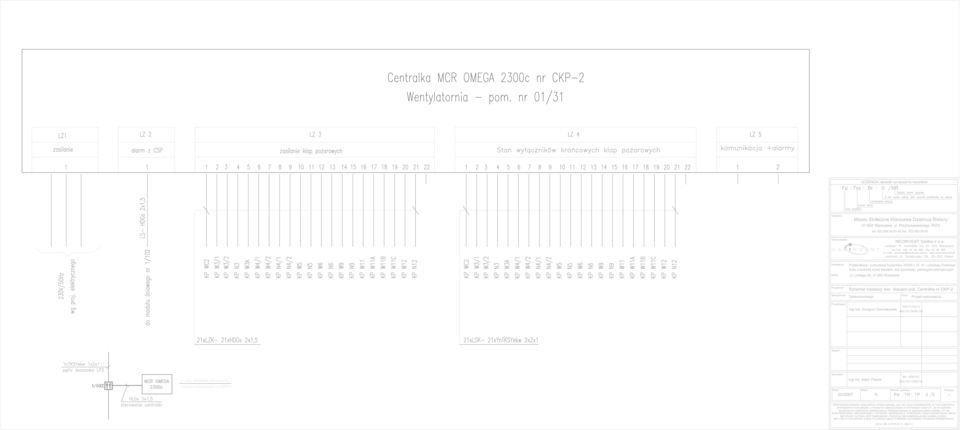

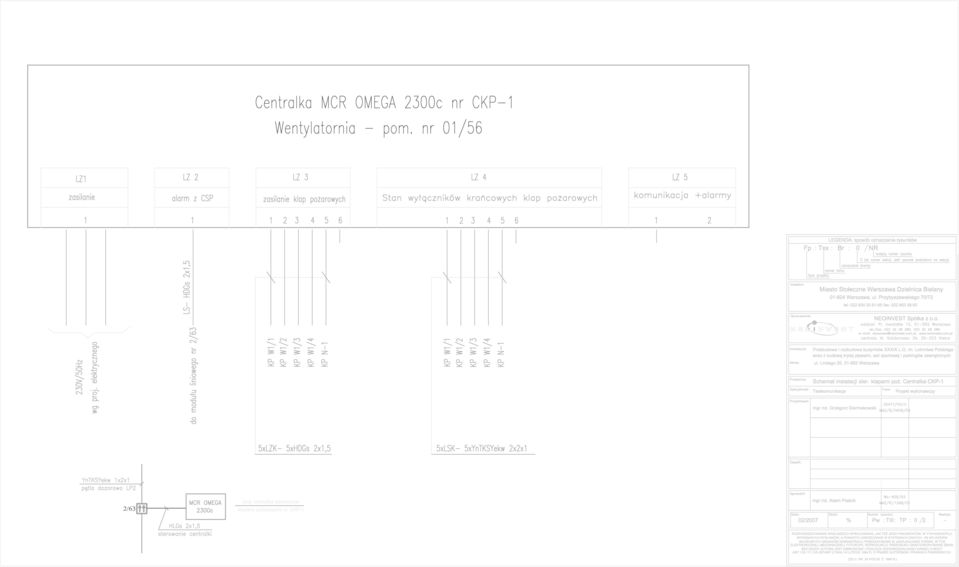

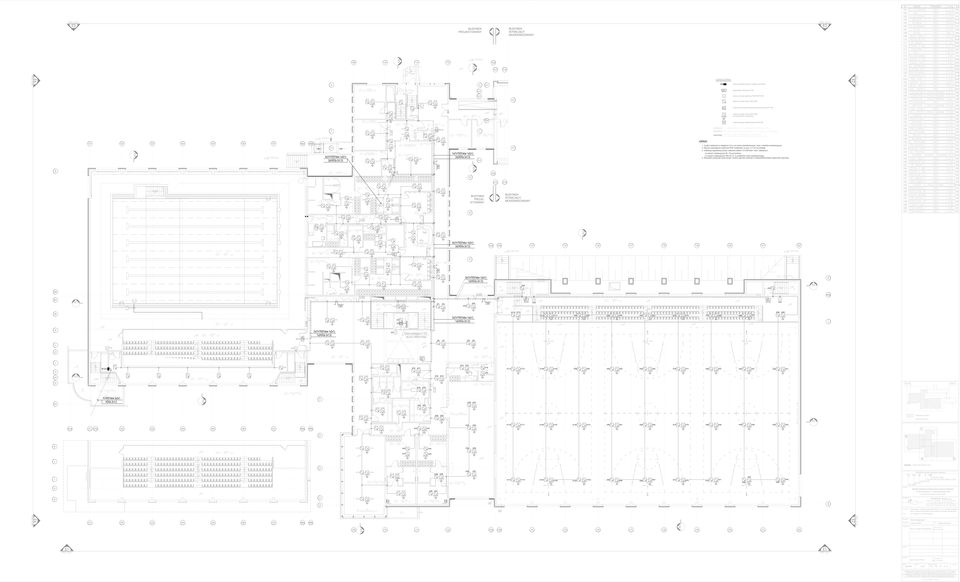

7 Budowa instalacji sterowania klapami pożarowymi odcinającymi Schematy instalacji sterowania klapami pożarowymi odcinającymi pokazano na rys. nr 2, 3 i 4. W wentylatorniach na kondygnacji 01 zainstalować trzy centralki sterownia klapami pożarowymi typu MERCOR OMEGA 2300c zgodnie z rys. nr 5. Z centralek tych poprowadzić linie sterujące przewodem typu HLGs 2x1,5 PH90 do siłowników klap odcinających w obrębie danych zespołów wentylacyjnych. Końce projektowanych kabli połączyć z fabrycznymi kablami z siłowników za pomocą certyfikowanych metalowych puszek połączeniowych z kostkami ceramicznymi. Do centralek z poszczególnych klap pożarowych doprowadzić linie sygnalizujące stan położenia klapy (stan wyłączników krańcowych) przewodem typu YnTKSYekw 2x2x1. Projektowane linie kablowe sterujące z kabla o odporności ogniowej 90-minutowej w głównych ciągach kablowych (korytarze) należy układać na korytku kablowym E90 ujętym niniejszym opracowaniem. Na pozostałych odcinkach kable mocować do ścian i stropów za pomocą konsolek mocujących E90. Wszystkie przepusty przez stropy i ściany, przegradzające strefy pożarowe, uszczelnić za pomocą środków uszczelniających o odpowiedniej klasie odporności ogniowej. 7

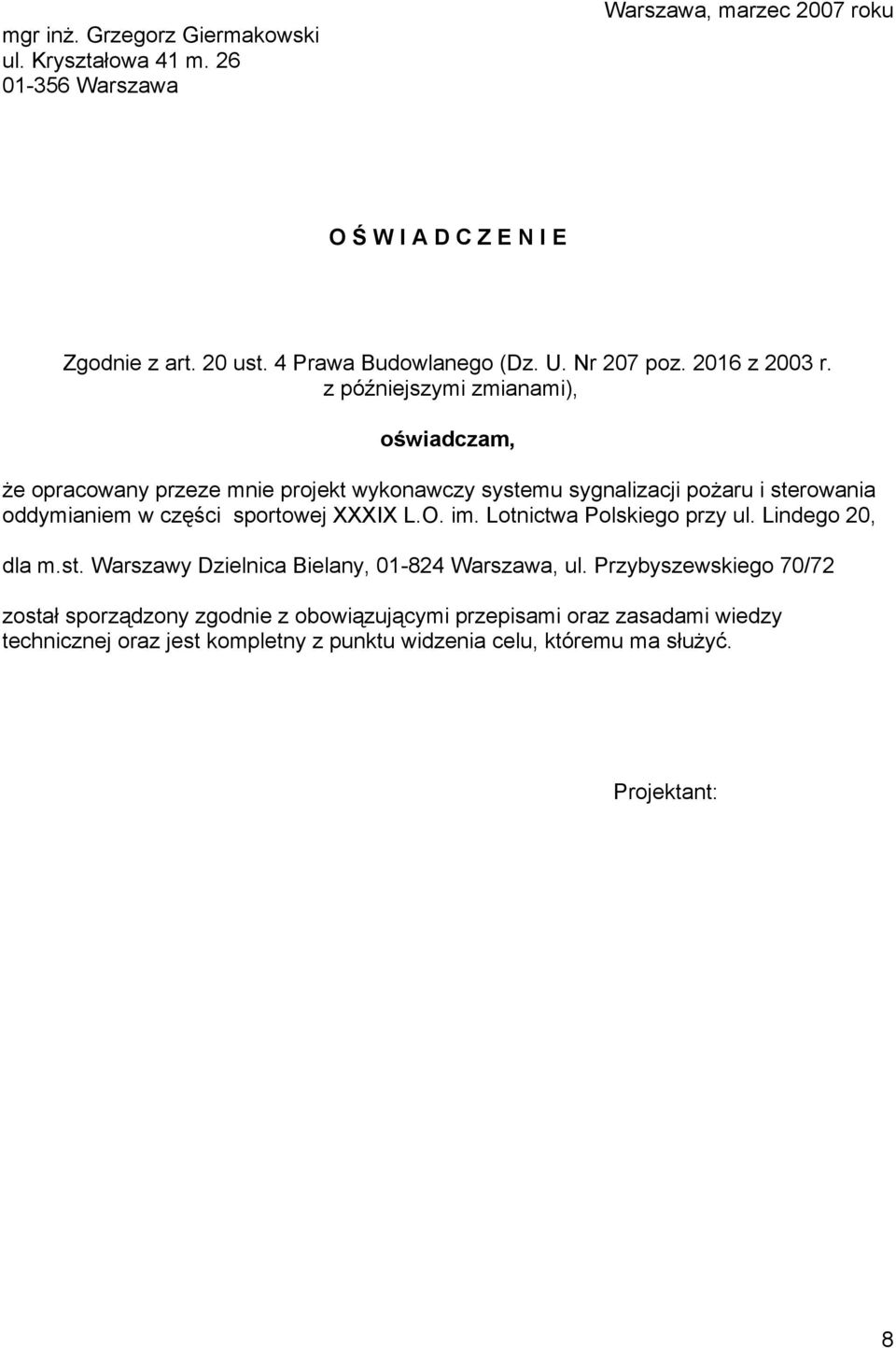

8 mgr inż. Grzegorz Giermakowski ul. Kryształowa 41 m Warszawa Warszawa, marzec 2007 roku O Ś W I A D C Z E N I E Zgodnie z art. 20 ust. 4 Prawa Budowlanego (Dz. U. Nr 207 poz z 2003 r. z późniejszymi zmianami), oświadczam, że opracowany przeze mnie projekt wykonawczy systemu sygnalizacji pożaru i sterowania oddymianiem w części sportowej XXXIX L.O. im. Lotnictwa Polskiego przy ul. Lindego 20, dla m.st. Warszawy Dzielnica Bielany, Warszawa, ul. Przybyszewskiego 70/72 został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej oraz jest kompletny z punktu widzenia celu, któremu ma służyć. Projektant: 8

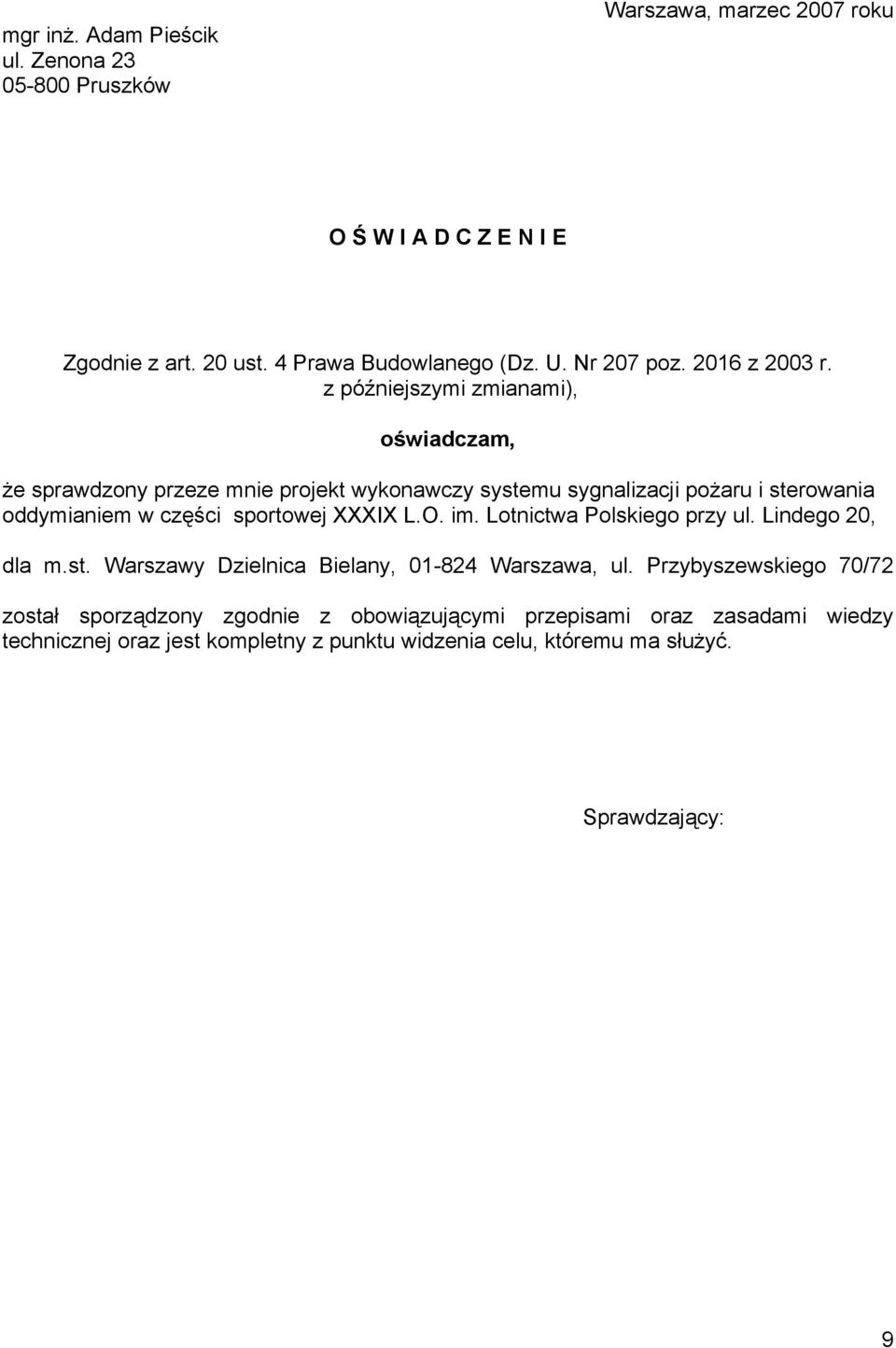

9 mgr inż. Adam Pieścik ul. Zenona Pruszków Warszawa, marzec 2007 roku O Ś W I A D C Z E N I E Zgodnie z art. 20 ust. 4 Prawa Budowlanego (Dz. U. Nr 207 poz z 2003 r. z późniejszymi zmianami), oświadczam, że sprawdzony przeze mnie projekt wykonawczy systemu sygnalizacji pożaru i sterowania oddymianiem w części sportowej XXXIX L.O. im. Lotnictwa Polskiego przy ul. Lindego 20, dla m.st. Warszawy Dzielnica Bielany, Warszawa, ul. Przybyszewskiego 70/72 został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej oraz jest kompletny z punktu widzenia celu, któremu ma służyć. Sprawdzający: 9

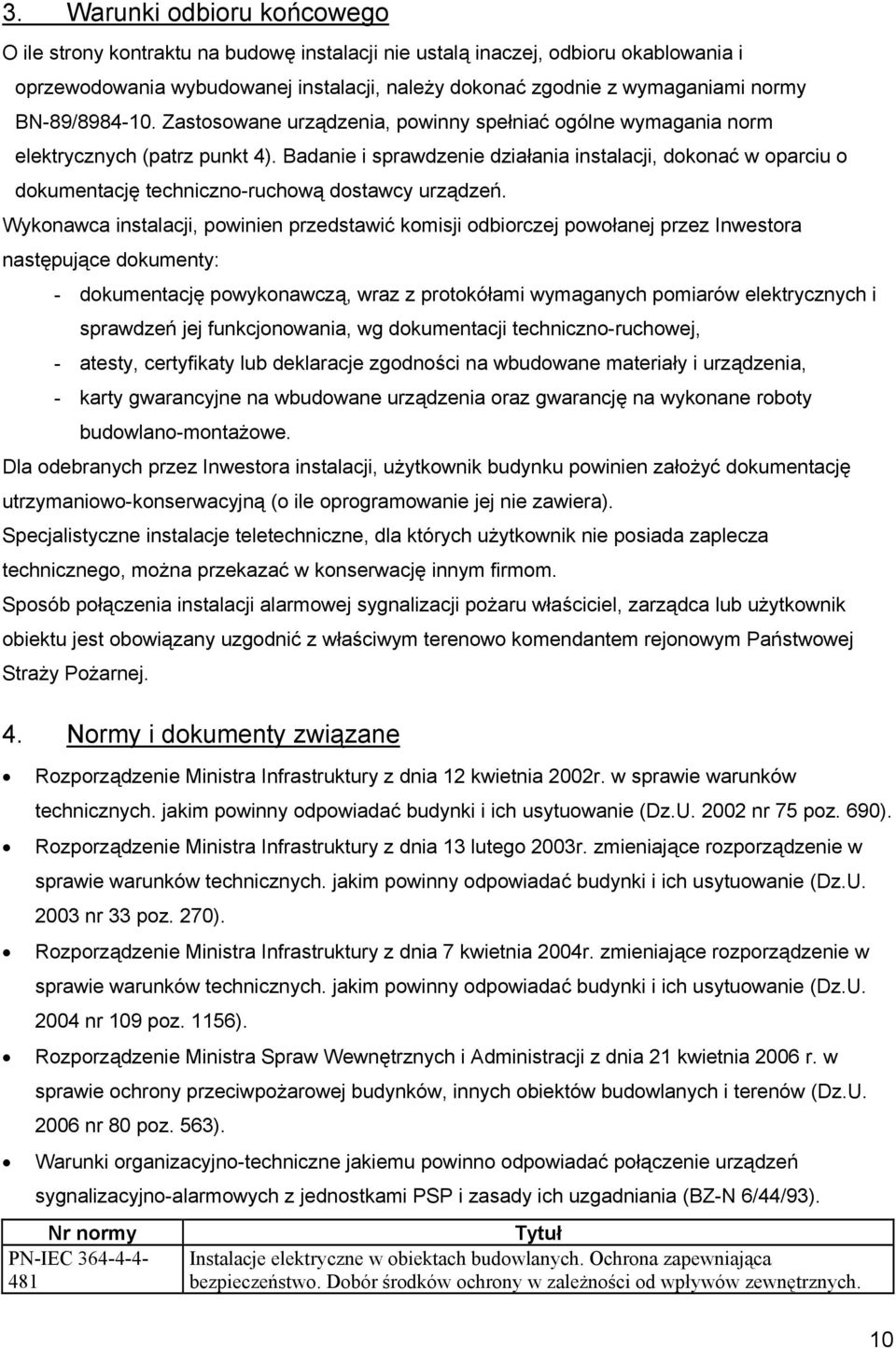

10 3. Warunki odbioru końcowego O ile strony kontraktu na budowę instalacji nie ustalą inaczej, odbioru okablowania i oprzewodowania wybudowanej instalacji, należy dokonać zgodnie z wymaganiami normy BN-89/ Zastosowane urządzenia, powinny spełniać ogólne wymagania norm elektrycznych (patrz punkt 4). Badanie i sprawdzenie działania instalacji, dokonać w oparciu o dokumentację techniczno-ruchową dostawcy urządzeń. Wykonawca instalacji, powinien przedstawić komisji odbiorczej powołanej przez Inwestora następujące dokumenty: - dokumentację powykonawczą, wraz z protokółami wymaganych pomiarów elektrycznych i sprawdzeń jej funkcjonowania, wg dokumentacji techniczno-ruchowej, - atesty, certyfikaty lub deklaracje zgodności na wbudowane materiały i urządzenia, - karty gwarancyjne na wbudowane urządzenia oraz gwarancję na wykonane roboty budowlano-montażowe. Dla odebranych przez Inwestora instalacji, użytkownik budynku powinien założyć dokumentację utrzymaniowo-konserwacyjną (o ile oprogramowanie jej nie zawiera). Specjalistyczne instalacje teletechniczne, dla których użytkownik nie posiada zaplecza technicznego, można przekazać w konserwację innym firmom. Sposób połączenia instalacji alarmowej sygnalizacji pożaru właściciel, zarządca lub użytkownik obiektu jest obowiązany uzgodnić z właściwym terenowo komendantem rejonowym Państwowej Straży Pożarnej. 4. Normy i dokumenty związane Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych. jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U nr 75 poz. 690). Rozporządzenie Ministra Infrastruktury z dnia 13 lutego 2003r. zmieniające rozporządzenie w sprawie warunków technicznych. jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U nr 33 poz. 270). Rozporządzenie Ministra Infrastruktury z dnia 7 kwietnia 2004r. zmieniające rozporządzenie w sprawie warunków technicznych. jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U nr 109 poz. 1156). Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 21 kwietnia 2006 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz.U nr 80 poz. 563). Warunki organizacyjno-techniczne jakiemu powinno odpowiadać połączenie urządzeń sygnalizacyjno-alarmowych z jednostkami PSP i zasady ich uzgadniania (BZ-N 6/44/93). Nr normy PN-IEC Tytuł Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniająca bezpieczeństwo. Dobór środków ochrony w zależności od wpływów zewnętrznych. 10

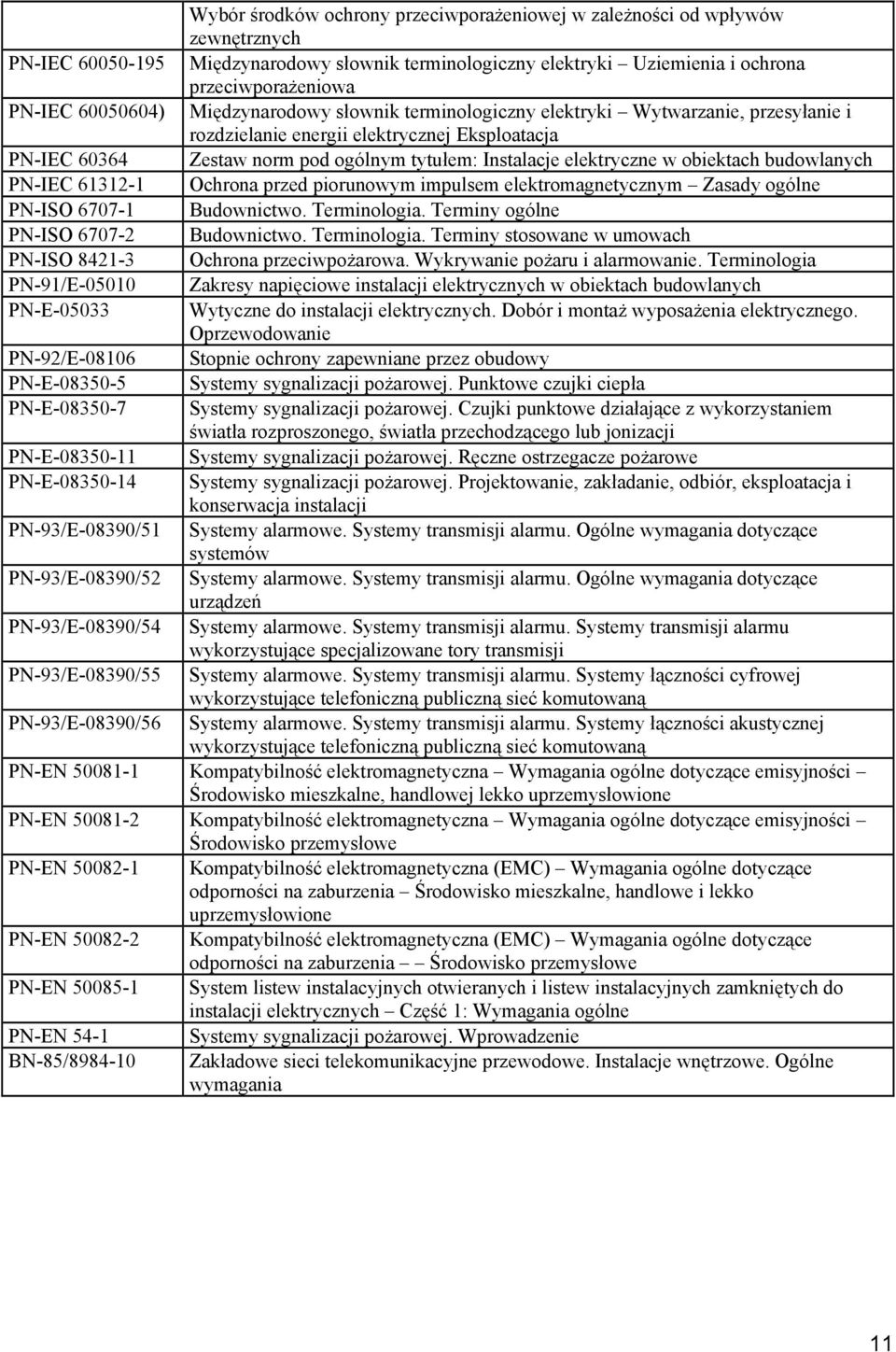

11 PN-IEC PN-IEC ) PN-IEC PN-IEC PN-ISO PN-ISO PN-ISO PN-91/E PN-E PN-92/E PN-E PN-E PN-E PN-E PN-93/E-08390/51 PN-93/E-08390/52 PN-93/E-08390/54 PN-93/E-08390/55 PN-93/E-08390/56 Wybór środków ochrony przeciwporażeniowej w zależności od wpływów zewnętrznych Międzynarodowy słownik terminologiczny elektryki Uziemienia i ochrona przeciwporażeniowa Międzynarodowy słownik terminologiczny elektryki Wytwarzanie, przesyłanie i rozdzielanie energii elektrycznej Eksploatacja Zestaw norm pod ogólnym tytułem: Instalacje elektryczne w obiektach budowlanych Ochrona przed piorunowym impulsem elektromagnetycznym Zasady ogólne Budownictwo. Terminologia. Terminy ogólne Budownictwo. Terminologia. Terminy stosowane w umowach Ochrona przeciwpożarowa. Wykrywanie pożaru i alarmowanie. Terminologia Zakresy napięciowe instalacji elektrycznych w obiektach budowlanych Wytyczne do instalacji elektrycznych. Dobór i montaż wyposażenia elektrycznego. Oprzewodowanie Stopnie ochrony zapewniane przez obudowy Systemy sygnalizacji pożarowej. Punktowe czujki ciepła Systemy sygnalizacji pożarowej. Czujki punktowe działające z wykorzystaniem światła rozproszonego, światła przechodzącego lub jonizacji Systemy sygnalizacji pożarowej. Ręczne ostrzegacze pożarowe Systemy sygnalizacji pożarowej. Projektowanie, zakładanie, odbiór, eksploatacja i konserwacja instalacji Systemy alarmowe. Systemy transmisji alarmu. Ogólne wymagania dotyczące systemów Systemy alarmowe. Systemy transmisji alarmu. Ogólne wymagania dotyczące urządzeń Systemy alarmowe. Systemy transmisji alarmu. Systemy transmisji alarmu wykorzystujące specjalizowane tory transmisji Systemy alarmowe. Systemy transmisji alarmu. Systemy łączności cyfrowej wykorzystujące telefoniczną publiczną sieć komutowaną Systemy alarmowe. Systemy transmisji alarmu. Systemy łączności akustycznej wykorzystujące telefoniczną publiczną sieć komutowaną PN-EN Kompatybilność elektromagnetyczna Wymagania ogólne dotyczące emisyjności Środowisko mieszkalne, handlowej lekko uprzemysłowione PN-EN Kompatybilność elektromagnetyczna Wymagania ogólne dotyczące emisyjności Środowisko przemysłowe PN-EN PN-EN PN-EN PN-EN 54-1 BN-85/ Kompatybilność elektromagnetyczna (EMC) Wymagania ogólne dotyczące odporności na zaburzenia Środowisko mieszkalne, handlowe i lekko uprzemysłowione Kompatybilność elektromagnetyczna (EMC) Wymagania ogólne dotyczące odporności na zaburzenia Środowisko przemysłowe System listew instalacyjnych otwieranych i listew instalacyjnych zamkniętych do instalacji elektrycznych Część 1: Wymagania ogólne Systemy sygnalizacji pożarowej. Wprowadzenie Zakładowe sieci telekomunikacyjne przewodowe. Instalacje wnętrzowe. Ogólne wymagania 11

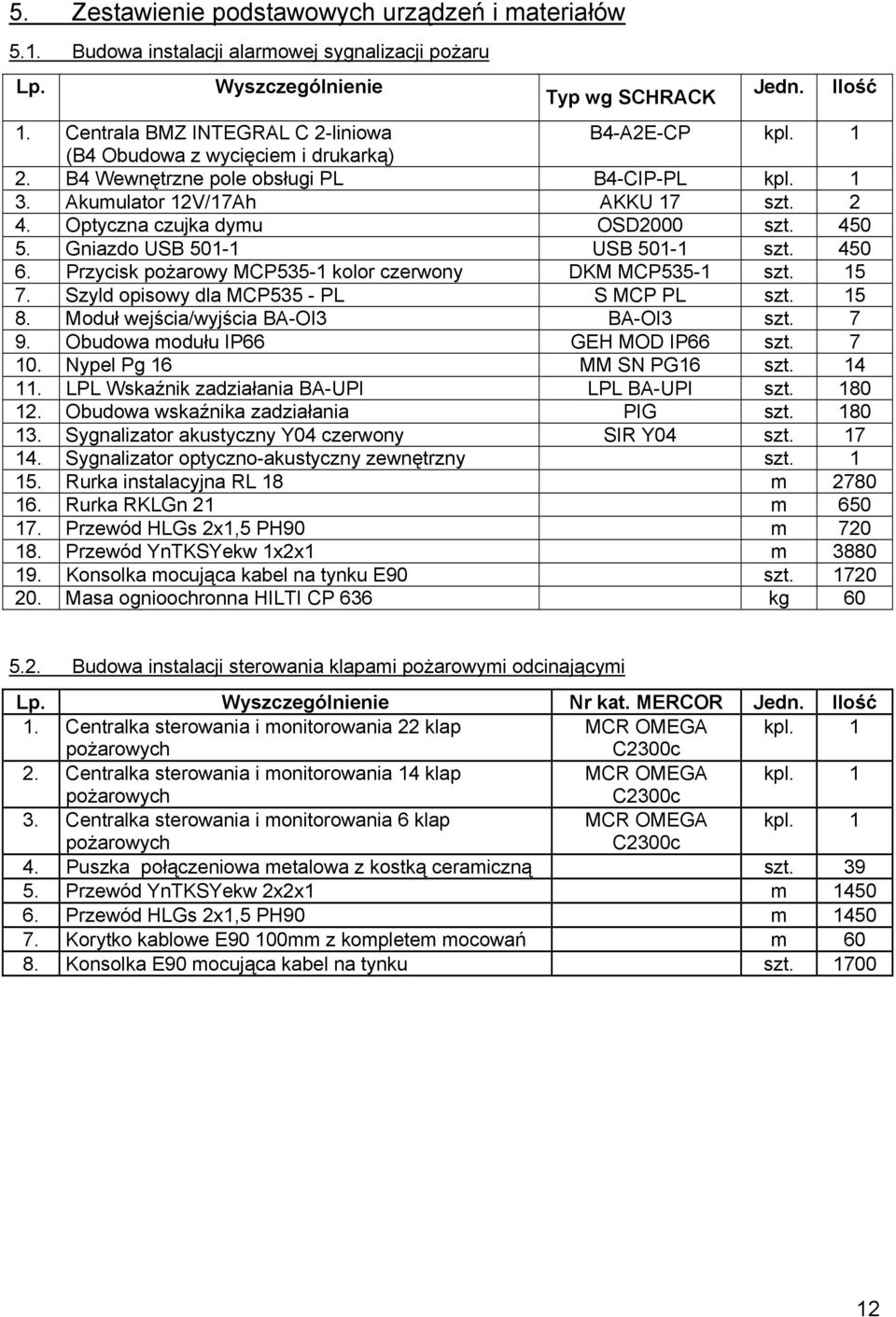

12 5. Zestawienie podstawowych urządzeń i materiałów 5.1. Budowa instalacji alarmowej sygnalizacji pożaru Lp. Wyszczególnienie Typ wg SCHRACK Jedn. Ilość 1. Centrala BMZ INTEGRAL C 2-liniowa B4-A2E-CP kpl. 1 (B4 Obudowa z wycięciem i drukarką) 2. B4 Wewnętrzne pole obsługi PL B4-CIP-PL kpl Akumulator 12V/17Ah AKKU 17 szt Optyczna czujka dymu OSD2000 szt Gniazdo USB USB szt Przycisk pożarowy MCP535-1 kolor czerwony DKM MCP535-1 szt Szyld opisowy dla MCP535 - PL S MCP PL szt Moduł wejścia/wyjścia BA-OI3 BA-OI3 szt Obudowa modułu IP66 GEH MOD IP66 szt Nypel Pg 16 MM SN PG16 szt LPL Wskaźnik zadziałania BA-UPI LPL BA-UPI szt Obudowa wskaźnika zadziałania PIG szt Sygnalizator akustyczny Y04 czerwony SIR Y04 szt Sygnalizator optyczno-akustyczny zewnętrzny szt Rurka instalacyjna RL 18 m Rurka RKLGn 21 m Przewód HLGs 2x1,5 PH90 m Przewód YnTKSYekw 1x2x1 m Konsolka mocująca kabel na tynku E90 szt Masa ognioochronna HILTI CP 636 kg Budowa instalacji sterowania klapami pożarowymi odcinającymi Lp. Wyszczególnienie Nr kat. MERCOR Jedn. Ilość 1. Centralka sterowania i monitorowania 22 klap MCR OMEGA kpl. 1 pożarowych C2300c 2. Centralka sterowania i monitorowania 14 klap MCR OMEGA kpl. 1 pożarowych C2300c 3. Centralka sterowania i monitorowania 6 klap MCR OMEGA kpl. 1 pożarowych C2300c 4. Puszka połączeniowa metalowa z kostką ceramiczną szt Przewód YnTKSYekw 2x2x1 m Przewód HLGs 2x1,5 PH90 m Korytko kablowe E90 100mm z kompletem mocowań m Konsolka E90 mocująca kabel na tynku szt

13 TOM II i III PROJEKT WYKONAWCZY Przebudowy, rozbudowy i zmiany sposobu użytkowania części pomieszczeń XXXIX L.O. im. Lotnictwa Polskiego, ul. Lindego 20 w Warszawie oraz budowy krytej pływalni i sali sportowej wraz z modernizacją punktu czerpania wody oligoceńskiej przy XXXIX L.O. im. Lotnictwa Polskiego, ul. Lindego 20 w Warszawie SYSTEM SYNALIZACJI POŻARU W CZĘŚCI SPORTOWEJ CZĘŚĆ RYSUNKOWA INWESTOR: Miasto Stołeczne Warszawa Dzielnica Bielany ul. Przybyszewskiego 70/72, Warszawa PROJEKT: Pl. Inwalidów 10, Warszawa centrala: Al. Solidarności 34, Kielce EGZEMPLARZ NR 1 PROJEKTOWAŁ: mgr inż. Grzegorz Giermakowski nr upr /04/U SPRAWDZIŁ: mgr inż. Adam Pieścik nr upr. Wa-656/93 WARSZAWA, MARZEC 2007 ROKU
