1 Opis przedmiotu zamówienia Nazwa Zamówienia: Wymiana kotła elektrycznego 24kW na kocioł gazowy 50kW w UP Białe Błota projekt z wykonaniem Miejsce realizacji inwestycji: Budynek Poczty Polskiej S.A Białe Blota ul. Gulliwera 11 Wspólny Słownik Zamówień Publicznych : KOD CPV Obiekty użyteczności Publicznej Instalacje centralnego ogrzewania Instalowanie kotłów Zamawiający : Poczta Polska S.A. Pion Infrastruktury ds. Nieruchomości w Gdańsku Gdańsk ul. Targ Rakowy7/8 Opracował Adam Pawlaczyk

2 Spis zawartości Opisu przedmiotu zamówienia I. Część Opisowa II. Część Informacyjna I. Część opisowa : 1. Opis przedmiotu zamówienia Parametry obiektu Budynek Poczty Polskiej posiada funkcję eksploatacyjną na parterze i powierzchnie pod wynajem na 1 piętrze Powierzchnia użytkowa obiektu 309,00m2 2. Stan obecny Budynek pocztowy w Białych Błotach do końca sezonu grzewczego 2015/2016 był ogrzewany z kotła gazowego umieszczonego w sąsiednim budynku Urzędu Gminy. W kwietniu 2017r Gmina wypowiedziała dostarczanie energii cieplnej do naszego obiektu instalacja podziemną fi50. W celu przygotowania obiektu do sezonu grzewczego 2017/2018, ze względu na krótki czas do jesiennych chłodów, zrealizowano inwestycję polegającą na modernizacji instalacji CO i instalacji elektrycznej w celu ogrzewania obiektu kotłem elektrycznym. W roku 2018 po otrzymaniu warunków przyłączą gazowego planowane jest zainstalowanie kotła kondensacyjnego jednofunkcyjnego gzowego 50kW. 3. Oczekiwanie związane z realizacja inwestycji Realizacja inwestycji ma na celu wymiany ogrzewania elektrycznego na gazowe ze zwiększeniem kotła grzewczego do 50kW. Kocioł gazowy wiszący zostanie wpięty do istniejącej instalacji CO. Trzeba będzie zaprojektować i wykonać instalację gazową wewnętrzną doprowadzającą gaz od przyłącza do miejsca usytuowania kotła- parter pomieszczenie socjalne. Wykonać komin zewnętrzny (budynek nie posiada komina) Uzyskać stosowne pozwolenia na budowę na komin instalacje gazową wewnętrzną. Ponadto w instalacji CO w urzędzie pocztowym ze względu na obniżone parametry czynnika grzewczego (kocioł kondensacyjny) planujemy wymienić stare grzejniki Faviera na stalowe panelowe. Rysunek poniżej ukazuje: - miejsce usytuowania kotła i przebieg instalacji CO na parterze obiektu i proponowane moce grzejników 2

3 3

4 4. Zakres realizacji inwestycji 4.1. Realizacja inwestycji związanej z instalacja gazową obejmuje: a) wykonanie projektu i realizacja wewnętrznej instalacji gazowej od przyłącza do miejsca usytuowania wiszącego kotła jednofunkcyjnego kondensacyjnego gazowego 50kW zgodnie z warunkami przyłączenia do sieci gazowej, b) uzyskanie pozwolenia na budowę uzgodnienia z kominiarzem itp. c) wykonać niezbędne pomiary nowej instalacji 4.2 Realizacja inwestycji związanej z dostawą i montażem kotła obejmuje: a) - deinstalacja kotła elektrycznego przekazanie kotła elektrycznego zamawiającemu wykonanie kiedy zostanie aktywowane przyłącze gzowe. Szacujemy termin realizacji przyłącza na październik 2018r b) - instalacja kotła gazowego kondensacyjnego wiszącego w pomieszczeniu socjalnym z pogodówką o mocy 50kW z podłączeniem do instalacji gazowej, kominowej, CO i elektrycznej deinstalacja dopiero jak zostanie aktywowane przyłącze gazowe przez gazownię c) - montaż instalacji odprowadzania skroplin d) - instalacja w pomieszczeniu sygnalizatora dźwiękowego obecności gazu i tlenku węgla 4.3 Wykonanie instalacji kominowej z wyjściem przez ścianę ponad dach i wejście na dach z wylotem instalacji. 4.4 Realizacja inwestycji związanej z instalacja CO obejmuje: a) w pomieszczeniu socjalnym wykonanie podejścia pod kocioł (instalacja CO jest już doprowadzona pod kocioł elektryczny ) b) zainstalowanie pompy c) zainstalowanie naczynia rozszerzalnego d) wymiana grzejników Faviera na grzejniki panelowe stalowe w pomieszczeniach: (można wykonać tę część prac po akceptacji projektu przed instalacją kotła) d1) Pomieszczenie doręczycieli kaloryfery faviera kubatura 85,79 m3- wymiana na 2 x1400w grzejniki (około 2,2m2 kaloryferów ) 2szt. d2) Pomieszczenie kasy - kaloryfery faviera kubatura 24,01 m3 - grzejnik panelowy około 800W - (około 1m2) 1szt 4

5 d3) Pomieszczenie socjalne kaloryfery faviera kubatura 22,82 m3 wymiana na grzejnik panelowy - 800W - ( potrzeba około 1m2) 1szt. d4) Pomieszczenie naczelnika kaloryfery faviera kubatura 38,85m3 wymiana na grzejnik panelowy W - potrzeba 1,2m2-1szt. 5

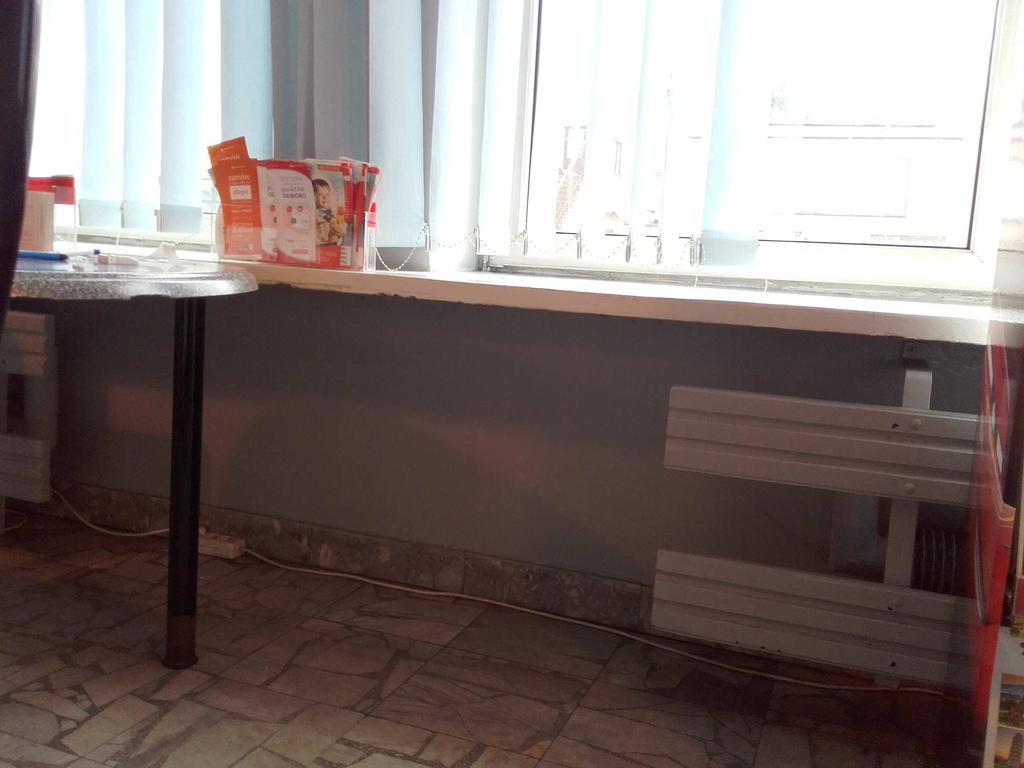

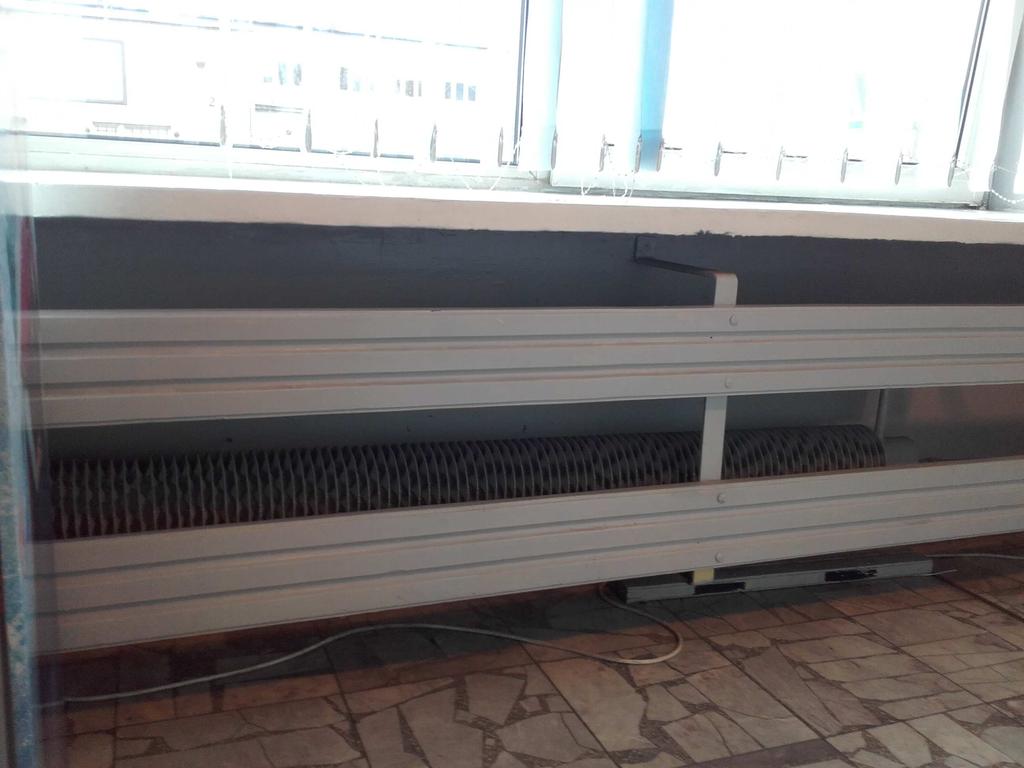

6 d5) Sala operacyjna kaloryfery faviera kubatura 149,49 m3 - wymiana na grzejniki panelowe niskie moc ogółem około 6000W - 2 grzejniki wzdłuż ściany pod oknem 2x3000W e6). Przedsionek - kaloryfery faviera kubatura 18,48 m3 (800W) wymiana na grzejnik panelowy 300W (raczej ze względów estetycznych 1 szt.) Rozmiary i rodzaje grzejników (liczba płyt i ożebrowań) dobrać do możliwości ich usytuowania w pomieszczeniu zachowując przybliżona moc instalowanego grzejnika. 4.4 Przeprowadzenie testów ogrzewania II. CZĘŚĆ INFORMACYJNA Miejsce prac powinno być zabezpieczone w sposób zapewniający bezpieczeństwo 6

7 pracowników i osób trzecich. Realizacja zadania odbywać się będzie na czynnym obiekcie. Prace będą prowadzone w czasie działania urzędu pocztowego Wymagania gwarancyjne Na przedmiot umowy tj. na roboty budowlane Zamawiający oczekuje gwarancji na okres 36 miesięcy licząc od daty odbioru końcowego, natomiast na zamontowane urządzenia, materiały, udzielona zostaje gwarancja na warunkach zgodnych z gwarancją producenta Koszty przeglądów kotła niezbędne do utrzymania trzy letniej gwarancji powinny być wliczone w ofertę instalacji i dostawę kotła. Opis prac towarzyszących, robót tymczasowych oraz informacja o miejscu realizacji robót: W ramach prac przygotowawczych związanych z realizacja zadania należy wykonać podstawowe prace przygotowawcze : - zabezpieczenie i wydzielenie miejsc w których odbywać się będzie modernizacja instalacji co, instalacji elektrycznej, dostawa i montaż kotła i urządzeń towarzyszących - zapewnienie pomieszczenia socjalnego dla pracowników oraz miejsce magazynowania wartościowego sprzętu określone zostanie przez inwestora w dniu przekazania placu robót. Metoda wykonania oraz prowadzenia robót : - projekt wykonania instalacji gazowej na podstawie wizji lokalnej, warunków przyłączenia do sieci gazowej uzgodnień z gazownią - realizacja założeń projektowych dotyczących instalacji gazowej zgodnej z warunkami technicznymi wykonania i odbioru robót budowlanych oraz zgodnie z obowiązującymi przepisami dotyczącymi bezpieczeństwa i higieny pracy a także przepisami p-poz -Rozporządzeniem Ministra Pracy i Polityki Socjalnej z dnia 26Wrzesnia 1997rW sprawie ogólnych przepisów BHP ( Dz.U.Nr 129/97 poz 844) -Na terenie budowy powinien przebywać cały czas pracownik nadzoru średniego ramienia wykonawcy. - w trakcie prowadzenia robót bezwzględnie przestrzegać przepisy BHP w zakresie montażu, składowania materiałów, oznakowania miejsc bezpiecznych itp. -warunkami wykonania robót instalacyjnych i budowlanych. W miejscach roboczych, jak również w miejscach składowania zapewnić odpowiednie oznakowanie, umieścić napisy ostrzegawcze. Robotnicy powinni być poinformowani o niebezpieczeństwach i zagrożeniach związanych z realizacja zadania. Miejsce pracy wyposażyć w apteczkę wyposażoną w środki opatrunkowe i podstawowe medykamenty. Wykonawca może dokonać wizji lokalnej w kotłowni przed złożeniem oferty w celu wyjaśnienia wszystkich wątpliwości dotyczących przedmiotu zamówienia. W tym celu powinien co najmniej 2 dni przed wizja lokalna poinformować o wizycie pracownika Działu Inwestycji Adama Pawlaczyka tel Prace związane z z modernizacją instalacji CO będzie nadzorował Pan Wojciech Winiecki tel Zamawiający oświadcza, że jest właścicielem budynku na którym ma być wykonana modernizacja instalacji CO Sporządził: Adam Pawlaczyk
