1 Program Funkcjonalno Użytkowy Nazwa zadania: Zespół Szkół Samochodowych ul. Kilińskiego 24a Gliwice termomodernizacja i modernizacja budynku Warsztatów Szkolnych przy ul. Strzelców Bytomskich 25 wymiana kotła węglowego w systemie zaprojektuj i wybuduj Kod CPV: usługi inżynieryjne w zakresie projektowania Kod CPV: instalowanie kotłów Zamawiający: Miasto Gliwice Ul. Zwycięstwa Gliwice Opracowała: Lidia Miazgowicz

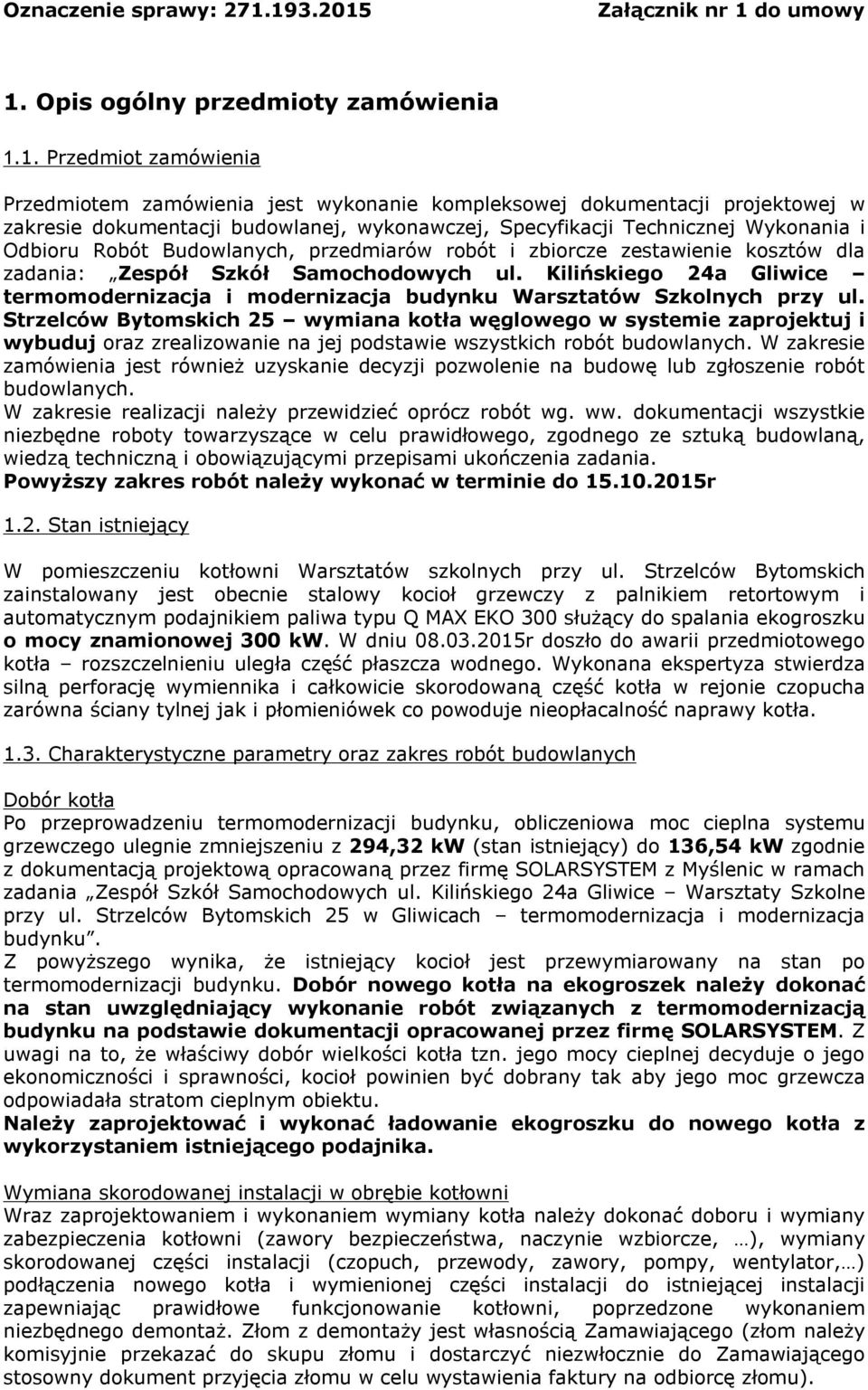

2 1. Opis ogólny przedmioty zamówienia 1.1. Przedmiot zamówienia Przedmiotem zamówienia jest wykonanie kompleksowej dokumentacji projektowej w zakresie dokumentacji budowlanej, wykonawczej, Specyfikacji Technicznej Wykonania i Odbioru Robót Budowlanych, przedmiarów robót i zbiorcze zestawienie kosztów dla zadania: Zespół Szkół Samochodowych ul. Kilińskiego 24a Gliwice termomodernizacja i modernizacja budynku Warsztatów Szkolnych przy ul. Strzelców Bytomskich 25 wymiana kotła węglowego w systemie zaprojektuj i wybuduj oraz zrealizowanie na jej podstawie wszystkich robót budowlanych. W zakresie zamówienia jest również uzyskanie decyzji pozwolenie na budowę lub zgłoszenie robót budowlanych. W zakresie realizacji należy przewidzieć oprócz robót wg. ww. dokumentacji wszystkie niezbędne roboty towarzyszące w celu prawidłowego, zgodnego ze sztuką budowlaną, wiedzą techniczną i obowiązującymi przepisami ukończenia zadania. Powyższy zakres robót należy wykonać w terminie do r 1.2. Stan istniejący W pomieszczeniu kotłowni Warsztatów szkolnych przy ul. Strzelców Bytomskich zainstalowany jest obecnie stalowy kocioł grzewczy z palnikiem retortowym i automatycznym podajnikiem paliwa typu Q MAX EKO 300 służący do spalania ekogroszku o mocy znamionowej 300 kw. W dniu r doszło do awarii przedmiotowego kotła rozszczelnieniu uległa część płaszcza wodnego. Wykonana ekspertyza stwierdza silną perforację wymiennika i całkowicie skorodowaną część kotła w rejonie czopucha zarówna ściany tylnej jak i płomieniówek co powoduje nieopłacalność naprawy kotła Charakterystyczne parametry oraz zakres robót budowlanych Dobór kotła Po przeprowadzeniu termomodernizacji budynku, obliczeniowa moc cieplna systemu grzewczego ulegnie zmniejszeniu z 294,32 kw (stan istniejący) do 136,54 kw zgodnie z dokumentacją projektową opracowaną przez firmę SOLARSYSTEM z Myślenic w ramach zadania Zespół Szkół Samochodowych ul. Kilińskiego 24a Gliwice Warsztaty Szkolne przy ul. Strzelców Bytomskich 25 w Gliwicach termomodernizacja i modernizacja budynku. Z powyższego wynika, że istniejący kocioł jest przewymiarowany na stan po termomodernizacji budynku. Dobór nowego kotła na ekogroszek należy dokonać na stan uwzględniający wykonanie robót związanych z termomodernizacją budynku na podstawie dokumentacji opracowanej przez firmę SOLARSYSTEM. Z uwagi na to, że właściwy dobór wielkości kotła tzn. jego mocy cieplnej decyduje o jego ekonomiczności i sprawności, kocioł powinien być dobrany tak aby jego moc grzewcza odpowiadała stratom cieplnym obiektu. Należy zaprojektować i wykonać ładowanie ekogroszku do nowego kotła z wykorzystaniem istniejącego podajnika. Wymiana skorodowanej instalacji w obrębie kotłowni Wraz zaprojektowaniem i wykonaniem wymiany kotła należy dokonać doboru i wymiany zabezpieczenia kotłowni (zawory bezpieczeństwa, naczynie wzbiorcze, ), wymiany skorodowanej części instalacji (czopuch, przewody, zawory, pompy, wentylator, ) podłączenia nowego kotła i wymienionej części instalacji do istniejącej instalacji zapewniając prawidłowe funkcjonowanie kotłowni, poprzedzone wykonaniem niezbędnego demontaż. Złom z demontaży jest własnością Zamawiającego (złom należy komisyjnie przekazać do skupu złomu i dostarczyć niezwłocznie do Zamawiającego stosowny dokument przyjęcia złomu w celu wystawienia faktury na odbiorcę złomu).

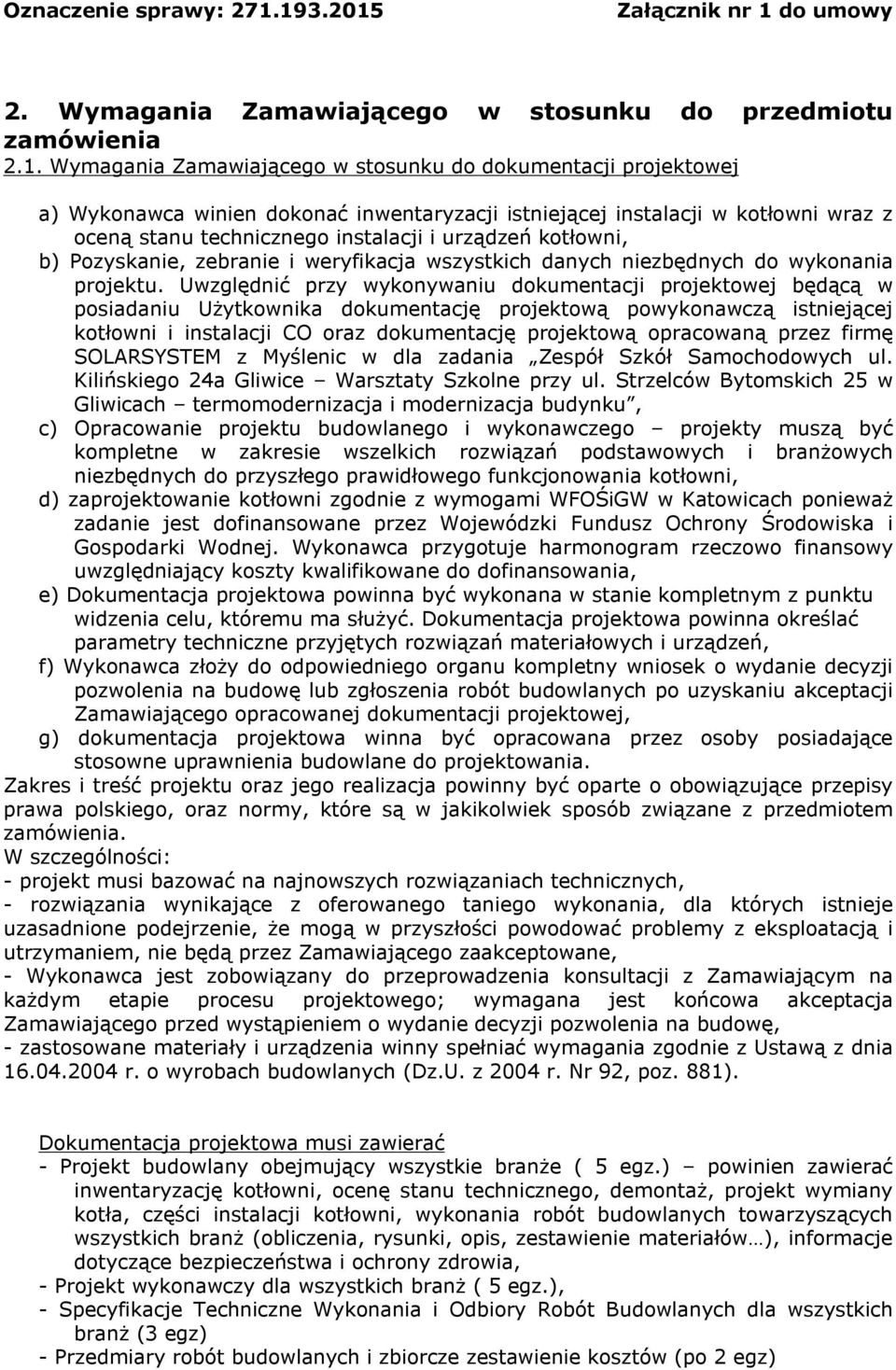

3 2. Wymagania Zamawiającego w stosunku do przedmiotu zamówienia 2.1. Wymagania Zamawiającego w stosunku do dokumentacji projektowej a) Wykonawca winien dokonać inwentaryzacji istniejącej instalacji w kotłowni wraz z oceną stanu technicznego instalacji i urządzeń kotłowni, b) Pozyskanie, zebranie i weryfikacja wszystkich danych niezbędnych do wykonania projektu. Uwzględnić przy wykonywaniu dokumentacji projektowej będącą w posiadaniu Użytkownika dokumentację projektową powykonawczą istniejącej kotłowni i instalacji CO oraz dokumentację projektową opracowaną przez firmę SOLARSYSTEM z Myślenic w dla zadania Zespół Szkół Samochodowych ul. Kilińskiego 24a Gliwice Warsztaty Szkolne przy ul. Strzelców Bytomskich 25 w Gliwicach termomodernizacja i modernizacja budynku, c) Opracowanie projektu budowlanego i wykonawczego projekty muszą być kompletne w zakresie wszelkich rozwiązań podstawowych i branżowych niezbędnych do przyszłego prawidłowego funkcjonowania kotłowni, d) zaprojektowanie kotłowni zgodnie z wymogami WFOŚiGW w Katowicach ponieważ zadanie jest dofinansowane przez Wojewódzki Fundusz Ochrony Środowiska i Gospodarki Wodnej. Wykonawca przygotuje harmonogram rzeczowo finansowy uwzględniający koszty kwalifikowane do dofinansowania, e) Dokumentacja projektowa powinna być wykonana w stanie kompletnym z punktu widzenia celu, któremu ma służyć. Dokumentacja projektowa powinna określać parametry techniczne przyjętych rozwiązań materiałowych i urządzeń, f) Wykonawca złoży do odpowiedniego organu kompletny wniosek o wydanie decyzji pozwolenia na budowę lub zgłoszenia robót budowlanych po uzyskaniu akceptacji Zamawiającego opracowanej dokumentacji projektowej, g) dokumentacja projektowa winna być opracowana przez osoby posiadające stosowne uprawnienia budowlane do projektowania. Zakres i treść projektu oraz jego realizacja powinny być oparte o obowiązujące przepisy prawa polskiego, oraz normy, które są w jakikolwiek sposób związane z przedmiotem zamówienia. W szczególności: - projekt musi bazować na najnowszych rozwiązaniach technicznych, - rozwiązania wynikające z oferowanego taniego wykonania, dla których istnieje uzasadnione podejrzenie, że mogą w przyszłości powodować problemy z eksploatacją i utrzymaniem, nie będą przez Zamawiającego zaakceptowane, - Wykonawca jest zobowiązany do przeprowadzenia konsultacji z Zamawiającym na każdym etapie procesu projektowego; wymagana jest końcowa akceptacja Zamawiającego przed wystąpieniem o wydanie decyzji pozwolenia na budowę, - zastosowane materiały i urządzenia winny spełniać wymagania zgodnie z Ustawą z dnia r. o wyrobach budowlanych (Dz.U. z 2004 r. Nr 92, poz. 881). Dokumentacja projektowa musi zawierać - Projekt budowlany obejmujący wszystkie branże ( 5 egz.) powinien zawierać inwentaryzację kotłowni, ocenę stanu technicznego, demontaż, projekt wymiany kotła, części instalacji kotłowni, wykonania robót budowlanych towarzyszących wszystkich branż (obliczenia, rysunki, opis, zestawienie materiałów ), informacje dotyczące bezpieczeństwa i ochrony zdrowia, - Projekt wykonawczy dla wszystkich branż ( 5 egz.), - Specyfikacje Techniczne Wykonania i Odbiory Robót Budowlanych dla wszystkich branż (3 egz) - Przedmiary robót budowlanych i zbiorcze zestawienie kosztów (po 2 egz)

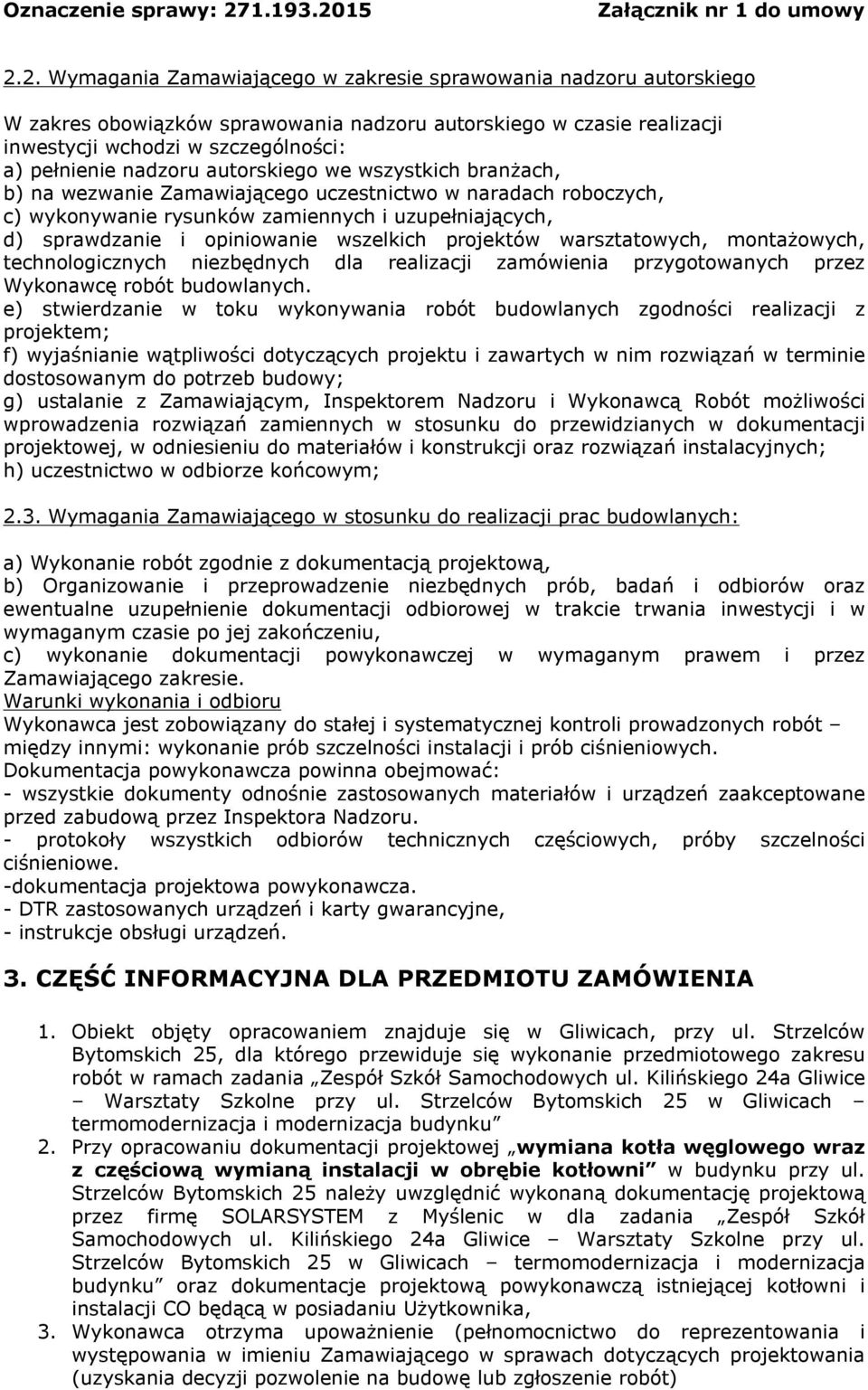

4 2.2. Wymagania Zamawiającego w zakresie sprawowania nadzoru autorskiego W zakres obowiązków sprawowania nadzoru autorskiego w czasie realizacji inwestycji wchodzi w szczególności: a) pełnienie nadzoru autorskiego we wszystkich branżach, b) na wezwanie Zamawiającego uczestnictwo w naradach roboczych, c) wykonywanie rysunków zamiennych i uzupełniających, d) sprawdzanie i opiniowanie wszelkich projektów warsztatowych, montażowych, technologicznych niezbędnych dla realizacji zamówienia przygotowanych przez Wykonawcę robót budowlanych. e) stwierdzanie w toku wykonywania robót budowlanych zgodności realizacji z projektem; f) wyjaśnianie wątpliwości dotyczących projektu i zawartych w nim rozwiązań w terminie dostosowanym do potrzeb budowy; g) ustalanie z Zamawiającym, Inspektorem Nadzoru i Wykonawcą Robót możliwości wprowadzenia rozwiązań zamiennych w stosunku do przewidzianych w dokumentacji projektowej, w odniesieniu do materiałów i konstrukcji oraz rozwiązań instalacyjnych; h) uczestnictwo w odbiorze końcowym; 2.3. Wymagania Zamawiającego w stosunku do realizacji prac budowlanych: a) Wykonanie robót zgodnie z dokumentacją projektową, b) Organizowanie i przeprowadzenie niezbędnych prób, badań i odbiorów oraz ewentualne uzupełnienie dokumentacji odbiorowej w trakcie trwania inwestycji i w wymaganym czasie po jej zakończeniu, c) wykonanie dokumentacji powykonawczej w wymaganym prawem i przez Zamawiającego zakresie. Warunki wykonania i odbioru Wykonawca jest zobowiązany do stałej i systematycznej kontroli prowadzonych robót między innymi: wykonanie prób szczelności instalacji i prób ciśnieniowych. Dokumentacja powykonawcza powinna obejmować: - wszystkie dokumenty odnośnie zastosowanych materiałów i urządzeń zaakceptowane przed zabudową przez Inspektora Nadzoru. - protokoły wszystkich odbiorów technicznych częściowych, próby szczelności ciśnieniowe. -dokumentacja projektowa powykonawcza. - DTR zastosowanych urządzeń i karty gwarancyjne, - instrukcje obsługi urządzeń. 3. CZĘŚĆ INFORMACYJNA DLA PRZEDMIOTU ZAMÓWIENIA 1. Obiekt objęty opracowaniem znajduje się w Gliwicach, przy ul. Strzelców Bytomskich 25, dla którego przewiduje się wykonanie przedmiotowego zakresu robót w ramach zadania Zespół Szkół Samochodowych ul. Kilińskiego 24a Gliwice Warsztaty Szkolne przy ul. Strzelców Bytomskich 25 w Gliwicach termomodernizacja i modernizacja budynku 2. Przy opracowaniu dokumentacji projektowej wymiana kotła węglowego wraz z częściową wymianą instalacji w obrębie kotłowni w budynku przy ul. Strzelców Bytomskich 25 należy uwzględnić wykonaną dokumentację projektową przez firmę SOLARSYSTEM z Myślenic w dla zadania Zespół Szkół Samochodowych ul. Kilińskiego 24a Gliwice Warsztaty Szkolne przy ul. Strzelców Bytomskich 25 w Gliwicach termomodernizacja i modernizacja budynku oraz dokumentacje projektową powykonawczą istniejącej kotłowni i instalacji CO będącą w posiadaniu Użytkownika, 3. Wykonawca otrzyma upoważnienie (pełnomocnictwo do reprezentowania i występowania w imieniu Zamawiającego w sprawach dotyczących projektowania (uzyskania decyzji pozwolenie na budowę lub zgłoszenie robót)

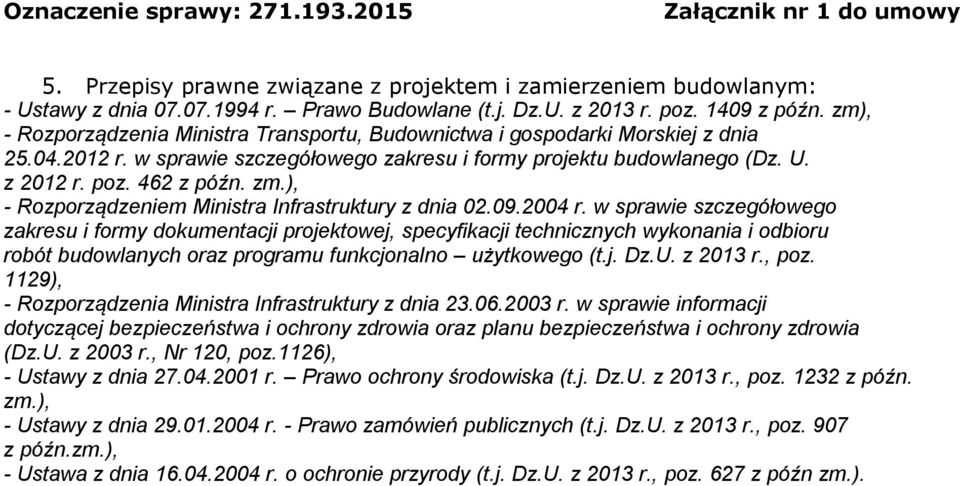

5 5. Przepisy prawne związane z projektem i zamierzeniem budowlanym: - Ustawy z dnia r. Prawo Budowlane (t.j. Dz.U. z 2013 r. poz z późn. zm), - Rozporządzenia Ministra Transportu, Budownictwa i gospodarki Morskiej z dnia r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. z 2012 r. poz. 462 z późn. zm.), - Rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno użytkowego (t.j. Dz.U. z 2013 r., poz. 1129), - Rozporządzenia Ministra Infrastruktury z dnia r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz.U. z 2003 r., Nr 120, poz.1126), - Ustawy z dnia r. Prawo ochrony środowiska (t.j. Dz.U. z 2013 r., poz z późn. zm.), - Ustawy z dnia r. - Prawo zamówień publicznych (t.j. Dz.U. z 2013 r., poz. 907 z późn.zm.), - Ustawa z dnia r. o ochronie przyrody (t.j. Dz.U. z 2013 r., poz. 627 z późn zm.).
