Opis przedmiotu zamówienia

Transkrypt

1 Opis przedmiotu zamówienia Nazwa Zamówienia: Wymiana kotła centralnego ogrzewania w obiekcie pocztowym Inowrocław ul. Dojazdowa 1 Adres : ul.dojazdowa 1 Inowrocław Wspólny Słownik Zamówień Publicznych : KOD CPV Obiekty użyteczności Publicznej Instalacje centralnego ogrzewania Instalowanie kotłów Zamawiający : Poczta Polska S.A. Pion Infrastruktury ds. Nieruchomości w Gdańsku Gdańsk ul. Targ Rakowy7/8 Opracował Adam Pawlaczyk

2 Spis zawartości Opisu przedmiotu zamówienia I. Część Opisowa II. Część Informacyjna I. Część opisowa : 1. Opis przedmiotu zamówienia Zamawiający zamierza wymienić stary uszkodzony kocioł węglowy 70kW na niskotemperaturowy kocioł olejowy o mocy 70kW. Na działce nr 11/80 o powierzchni m2 posadowione są dwa budynki będące własnością Poczty Polskiej S.A. o łącznej powierzchni 427,97 m2: - budynek biurowo-warsztatowy o powierzchni 369,37 m2 użytkowany przez POL, PPO i RS, pustostany po zlikwidowanych warsztatach samochodowych, - budynek magazynowy o powierzchni 58,60 m2 użytkowany przez POL, oba ogrzewane poprzez instalacje CO z kotłowni - w okresie grzewczym kocioł ogrzewa również około 450 litrów (w 3 podwieszanych pojemnikach/wymiennikach) cwu, z kolei w okresie letnim po wyłączeniu kotła, ogrzewane jest tylko 150 litrów wody w jednym z pojemników/wymienników grzałką elektryczną. Stan obecny Do marca 2013 r. obiekty były ogrzewane z kotła olejowego zamontowanego w 1998 r. TORUS 60 kw. Po awarii kotła olejowego do instalacji CO został podłączony stary kocioł węglowy z lat 80-tych obecnie bardzo wyeksploatowany. Wg opinii firmy wykonującej przeglądy kotłowni, jego naprawa jest nieopłacalna. Poniżej foto kotła węglowego, pojemników na olej oraz kotłowni w Inowrocławiu 2

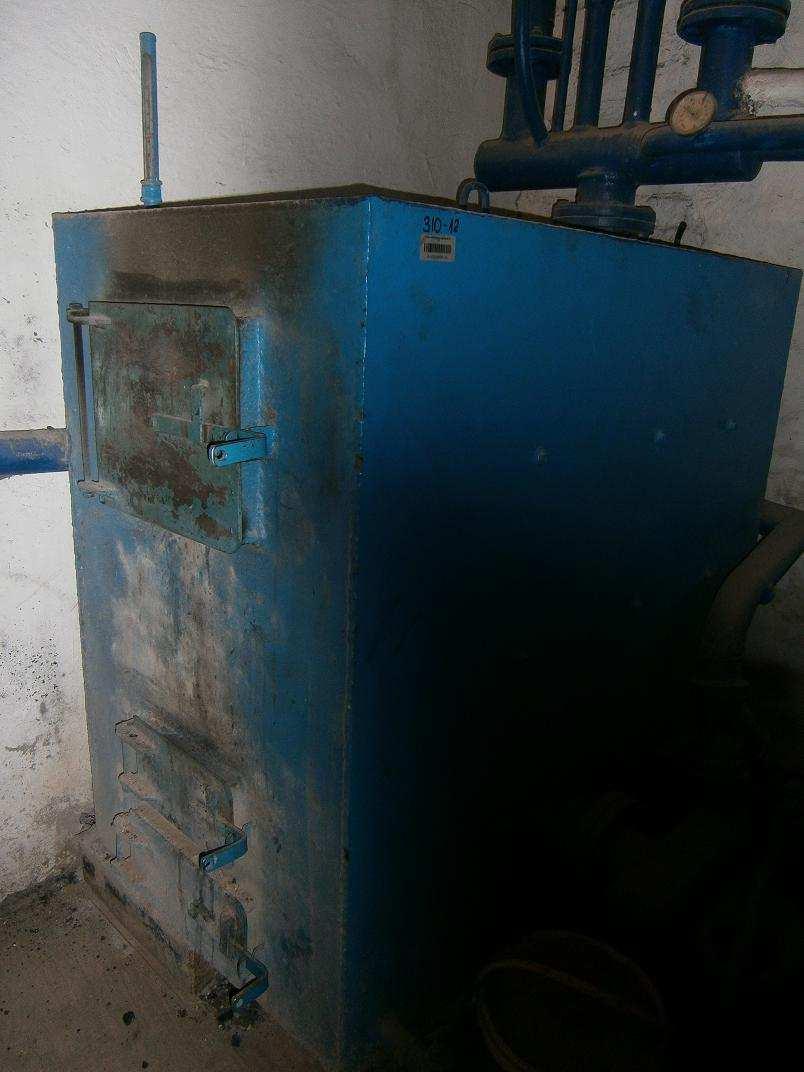

3 Kocioł węglowy przyłącze CO i CWU do kotła 3

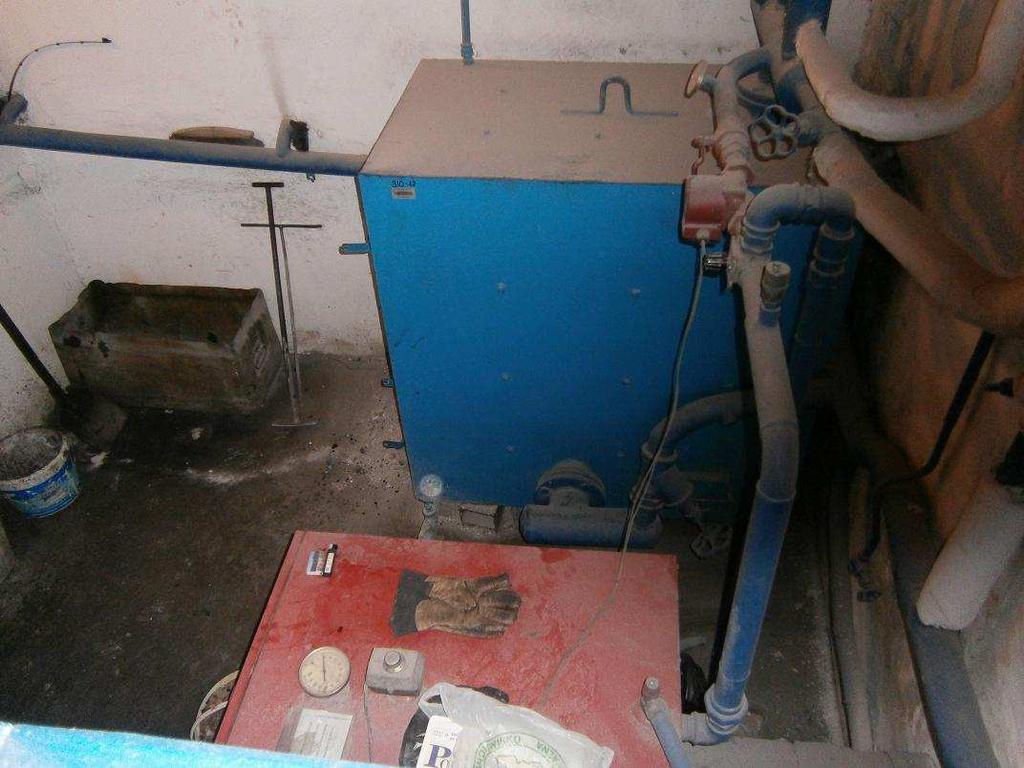

4 dwa kotły u góry widoczne( 3 szt.) pojemniki na CWU Schody do kotłowni 4

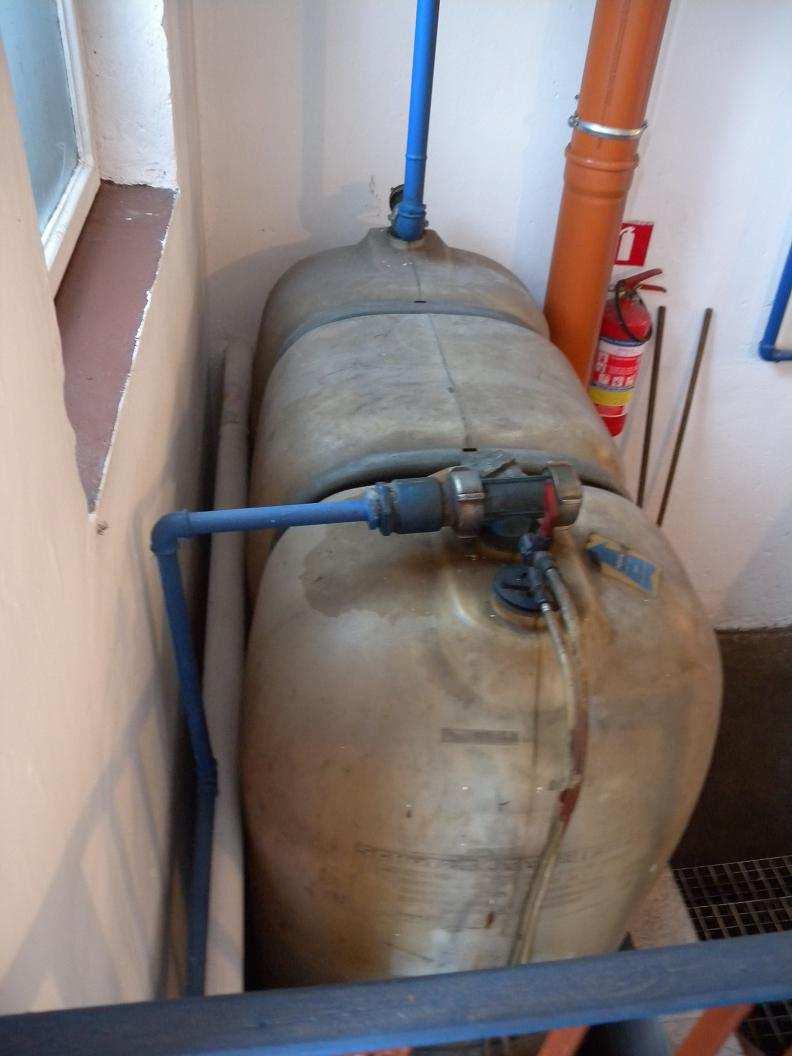

5 3. Realizacja inwestycji obejmuje: - wymianę starego kotła węglowego na niskotemperaturowy kocioł o mocy 70kW z palnikiem olejowym ( w przyszłości kocioł powinien pozwolić na wymianę palnika na gazowy) - instalację systemu pogodowego - wymiana pompy obiegowej w instalacji CO - instalacja odmulacza w instalacji CO - podłączenie jednego pojemnika/wymiennika CWU (tego w którym latem podgrzewana jest woda elektrycznie) pod instalację kotła olejowego tak aby można korzystać w okresie letnim alternatywnie z podgrzewania olejem lub elektrycznie - demontaż starego zbiornika na olej znajdującego się w Inowrocławiu i jego utylizację - demontaż dwóch używanych zbiorników olejowych w UP Toruń 2, ich montaż w Inowrocławiu z przyłączem z Torunia - przewiezienie około litrów oleju opałowego z UP Toruń 2 do kotłowni w Inowrocławiu po uprzednim przefiltrowaniu gdyż olej w pojemnikach w Toruniu jest zabrudzony - złomowanie dwóch kotłów- kotła węglowego i starego kotła olejowego - modernizacje instalacji kominowej, centralnego ogrzewania i elektrycznej pod nowy kocioł olejowy stary zbiornik olejowy w Inowrocławiu do utylizacji stary zbiornik olejowy w Inowrocławiu do utylizacji 5

6 zbiorniki na olej w UP Toruń 2 dwa z nich do przeniesienia do Inowrocławia 4. Wymiana kotła i urządzeń obejmować będzie wykonanie następujących czynności a) Roboty demontażowe w Inowrocławiu : - odłączenie kotła węglowego - odłączenie układu ciepłowniczego - odłączenie układu spalinowego - odłączenie kotła olejowego - demontaż schodów metalowych - usunięcie zdemontowanego kotła węglowego z kotłowni i jego utylizację - usunięcie zdemontowanego kotła olejowego od instalacji CO i jego utylizację - demontaż w kotłowni starych pomp zaworów, które powinny zostać wymienione na nowe w układzie CO i CWU - demontaż zbędnych elementów instalacji kominowej - w Toruniu - opróżnienie dwóch zbiorników na olej, przepłukanie, przygotowanie ich do transportu - przefiltrowanie około 1000 litrów oleju opałowego i przewiezienie do kotłowni w Inowrocławiu - demontaż przyłącza pomiędzy zbiornikami w celu zastosowania go do połączenia zbiorników w UP Toruń 2 b) Roboty towarzyszące - dopasowanie przerobienie układ c.o.pod nowy kocioł - dopasowanie przerobienie układu spalinowego pod nowy kocioł. wstawienie wkładu do komina - dopasowanie układu CWU, jednego z pojemników/wymienników do instalacji kotła - przepłukanie układu CO, wymiana czynnika grzewczego na nowy - dopasowanie przerobienie układu zasilającego w olej opałowy - dopasowanie przerobienie układu elektrycznego 6

7 - demontaż schodów w celu wyciągnięcia z piwnicy starego kotła węglowego i kotła gazowego - płukanie pojemników na olej, przetransportowanie z Inowrocławia wraz z około l oleju opałowego - napełnienie zbiorników olejem z UP Toruń 2 c) Roboty montażowe - montaż nowego niskotemperaturowego kotła olejowego 70kW - podłączenie nowego układu sterowania kotłem z pełną automatyką, czujnikiem temperatury zewnętrznej -podłączenie kotła pod instalacje: CO, elektryczną, kominową - podłączenie instalacji CO pod pojemnik/wymiennik CWU -podłączenie instalacji CO pod instalację uzupełniania w wodę/wymiana zużytych elementów - montaż dwóch kotłów olejowych z przyłączem pomiędzy nimi (wykorzystać z UP Toruń2) - podłączenie palnika pod zbiorniki na olej - montaż zdemontowanych schodów do piwnicy d) prace kończące - przeprowadzanie prób działania automatyki - poinstruowanie bezpośrednich użytkowników w obsłudze kotła, instalacji CO i CWU. II. CZĘŚĆ INFORMACYJNA Realizacja zadania nastąpi w oparciu o opracowaną dokumentacje przetargową. Miejsce prac powinno być zabezpieczone w sposób zapewniający bezpieczeństwo pracowników i osób trzecich. Realizacja zadania odbywać się będzie na czynnym obiekcie. Wymagania techniczne Ze względu na wielkość ogrzewanych powierzchni i dostarczanie CWU należy w miejsce wymienianego kotła węglowego dostarczyć i zainstalować nowy niskotemperaturowy kocioł olejowy o mocy 70kW z palnikiem olejowym, instalacją pogodową. Wymienić stary zbiornik olejowy na dwa używane zbiorniki olejowe z UP Toruń 2. Przetransportować olej opałowy z UP Toruń 2 do zbiorników kotłowni w Inowrocławiu Wymagania gwarancyjne Na przedmiot umowy tj. na roboty budowlane Zamawiający oczekuje gwarancji na okres 36 miesięcy licząc od daty odbioru końcowego, natomiast na zamontowane nowe urządzenia, materiały, udzielona zostaje gwarancja na warunkach zgodnych z gwarancją producenta. Opis prac towarzyszących, robót tymczasowych oraz informacja o miejscu realizacji robót W ramach prac przygotowawczych związanych z realizacja zadania należy wykonać podstawowe prace przygotowawcze : - zabezpieczenie i wydzielenie dróg komunikacyjnych, którymi odbywać się będzie dostawa kotła i urządzeń towarzyszących - zapewnienie pomieszczenia socjalnego dla pracowników oraz miejsce magazynowania wartościowego sprzętu określone zostanie przez inwestora w dniu przekazania placu robót. 7

8 Metoda wykonania oraz prowadzenia robót : -całość robót wykonywać zgodnie z, dokumentacja przetargową, warunkami technicznymi wykonania i odbioru robót budowlanych oraz zgodnie z obowiązującymi przepisami dotyczącymi bezpieczeństwa i higieny pracy a także przepisami p-poz -Rozporządzeniem Ministra Pracy i Polityki Socjalnej z dnia 26Wrzesnia 1997rW sprawie ogólnych przepisów BHP ( Dz.U.Nr 129/97 poz 844) -Na terenie budowy powinien przebywać cały czas pracownik nadzoru średniego ramienia wykonawcy. - w trakcie prowadzenia robót bezwzględnie przestrzegać przepisy BHP w zakresie montażu, składowania materiałów, oznakowania miejsc bezpiecznych itp. -warunkami wykonania robót instalacyjnych i budowlanych. W miejscach roboczych, jak również w miejscach składowania zapewnić odpowiednie oznakowanie, umieścić napisy ostrzegawcze. Robotnicy powinni być poinformowani o niebezpieczeństwach i zagrożeniach związanych z realizacja zadania. Miejsce pracy wyposażyć w apteczkę wyposażoną w środki opatrunkowe i podstawowe medykamenty. Wykonawca może dokonać wizji lokalnej w kotłowni przed złożeniem oferty w celu wyjaśnienia wszystkich wątpliwości dotyczących przedmiotu zamówienia. W tym celu powinien co najmniej 2 dni przed wizja lokalna poinformować o wizycie pracownika Działu Inwestycji Adama Pawlaczyka tel Zamawiający oświadcza że jest właścicielem budynku na którym ma być wykonana wymiana kotła olejowego. Sporządził: Adam Pawlaczyk
