Instrukcja instalacji oraz obsługi SMT Interface wersja 01

Transkrypt

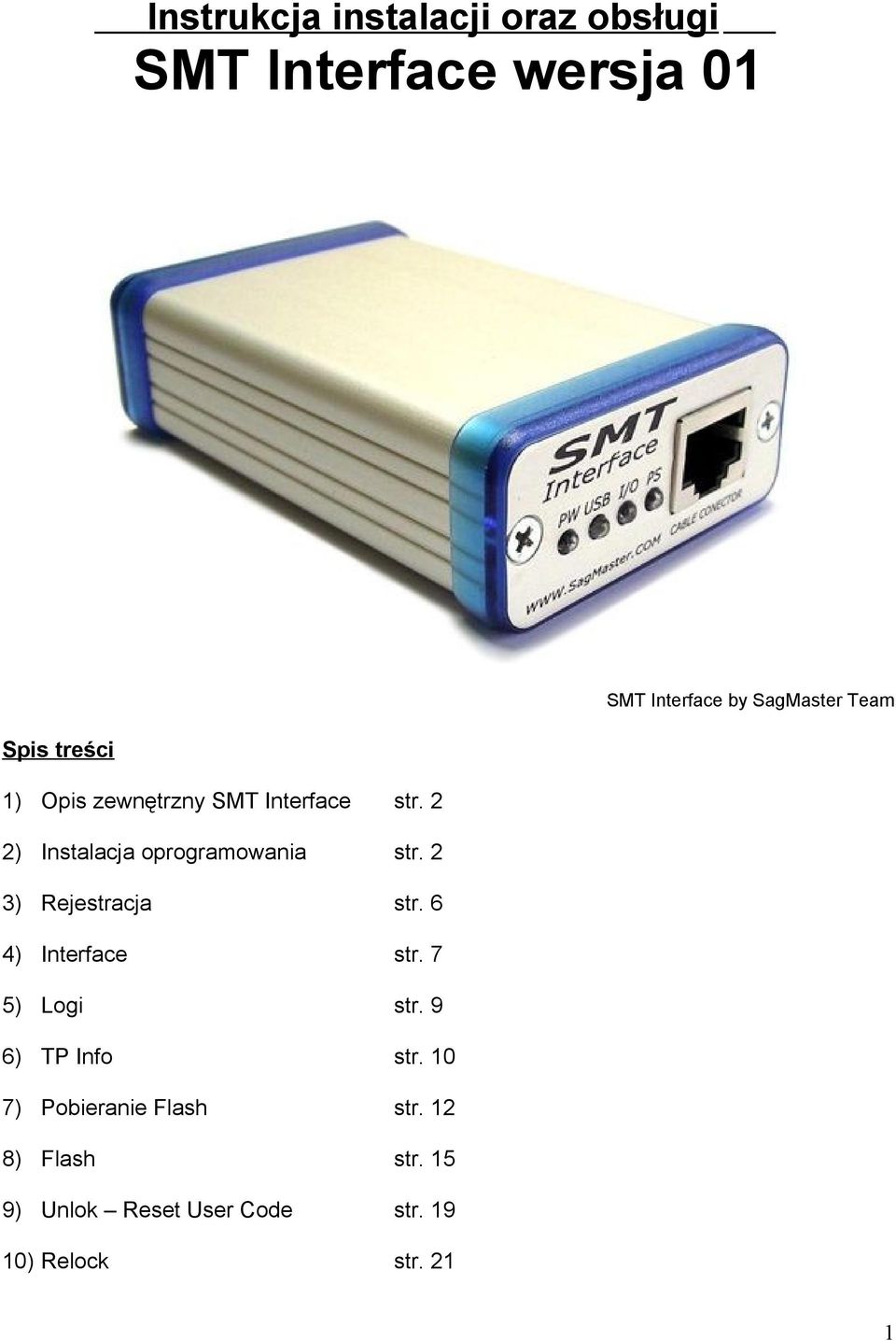

1 Instrukcja instalacji oraz obsługi SMT Interface wersja 01 SMT Interface by SagMaster Team Spis treści 1) Opis zewnętrzny SMT Interface str. 2 2) Instalacja oprogramowania str. 2 3) Rejestracja str. 6 4) Interface str. 7 5) Logi str. 9 6) TP Info str. 10 7) Pobieranie Flash str. 12 8) Flash str. 15 9) Unlok Reset User Code str ) Relock str. 21 1

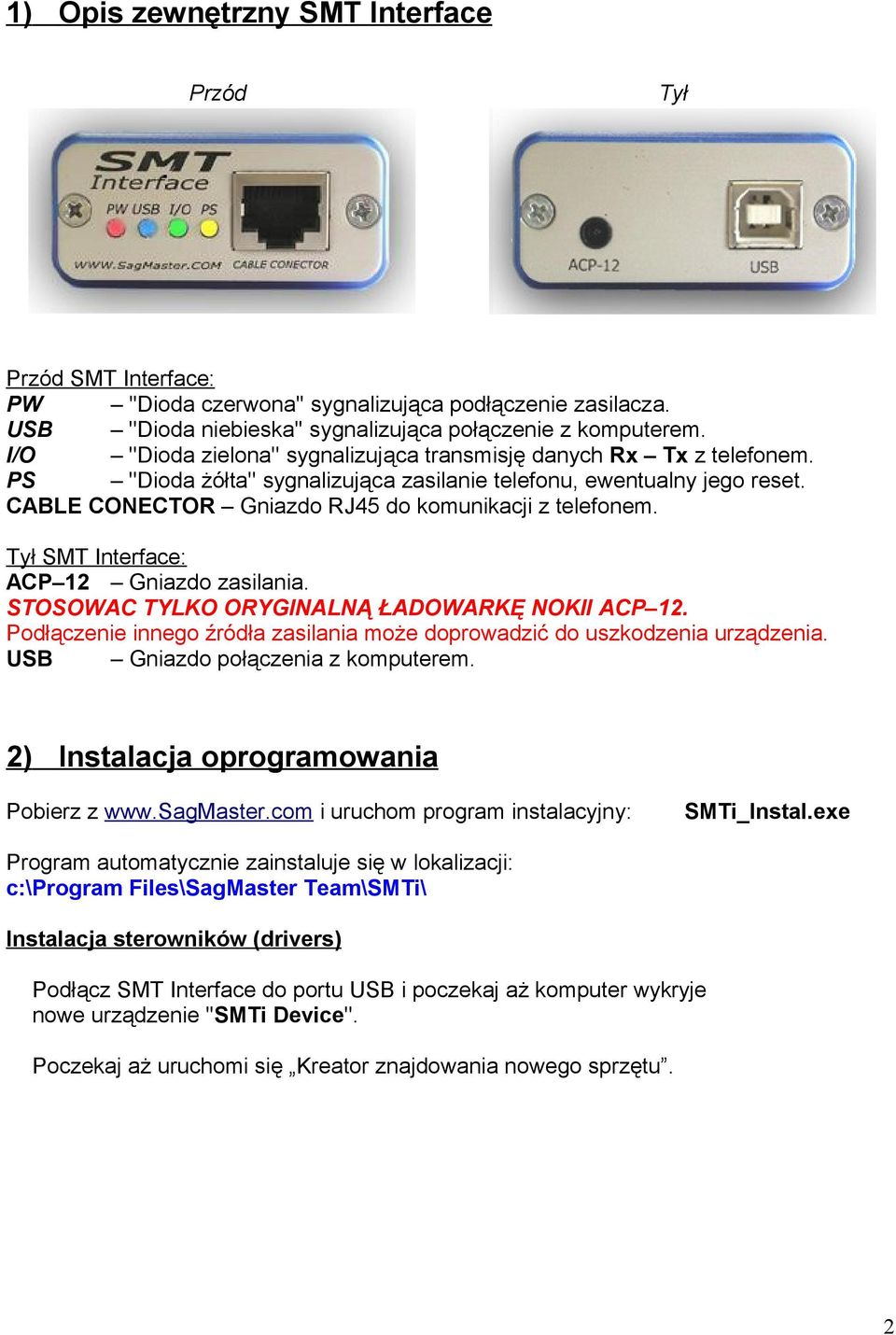

2 1) Opis zewnętrzny SMT Interface Przód Tył Przód SMT Interface: PW ''Dioda czerwona'' sygnalizująca podłączenie zasilacza. USB ''Dioda niebieska'' sygnalizująca połączenie z komputerem. I/O ''Dioda zielona'' sygnalizująca transmisję danych Rx Tx z telefonem. PS ''Dioda żółta'' sygnalizująca zasilanie telefonu, ewentualny jego reset. CABLE CONECTOR Gniazdo RJ45 do komunikacji z telefonem. Tył SMT Interface: ACP 12 Gniazdo zasilania. STOSOWAC TYLKO ORYGINALNĄ ŁADOWARKĘ NOKII ACP 12. Podłączenie innego źródła zasilania może doprowadzić do uszkodzenia urządzenia. USB Gniazdo połączenia z komputerem. 2) Instalacja oprogramowania Pobierz z i uruchom program instalacyjny: SMTi_Instal.exe Program automatycznie zainstaluje się w lokalizacji: c:\program Files\SagMaster Team\SMTi\ Instalacja sterowników (drivers) Podłącz SMT Interface do portu USB i poczekaj aż komputer wykryje nowe urządzenie ''SMTi Device''. Poczekaj aż uruchomi się Kreator znajdowania nowego sprzętu. 2

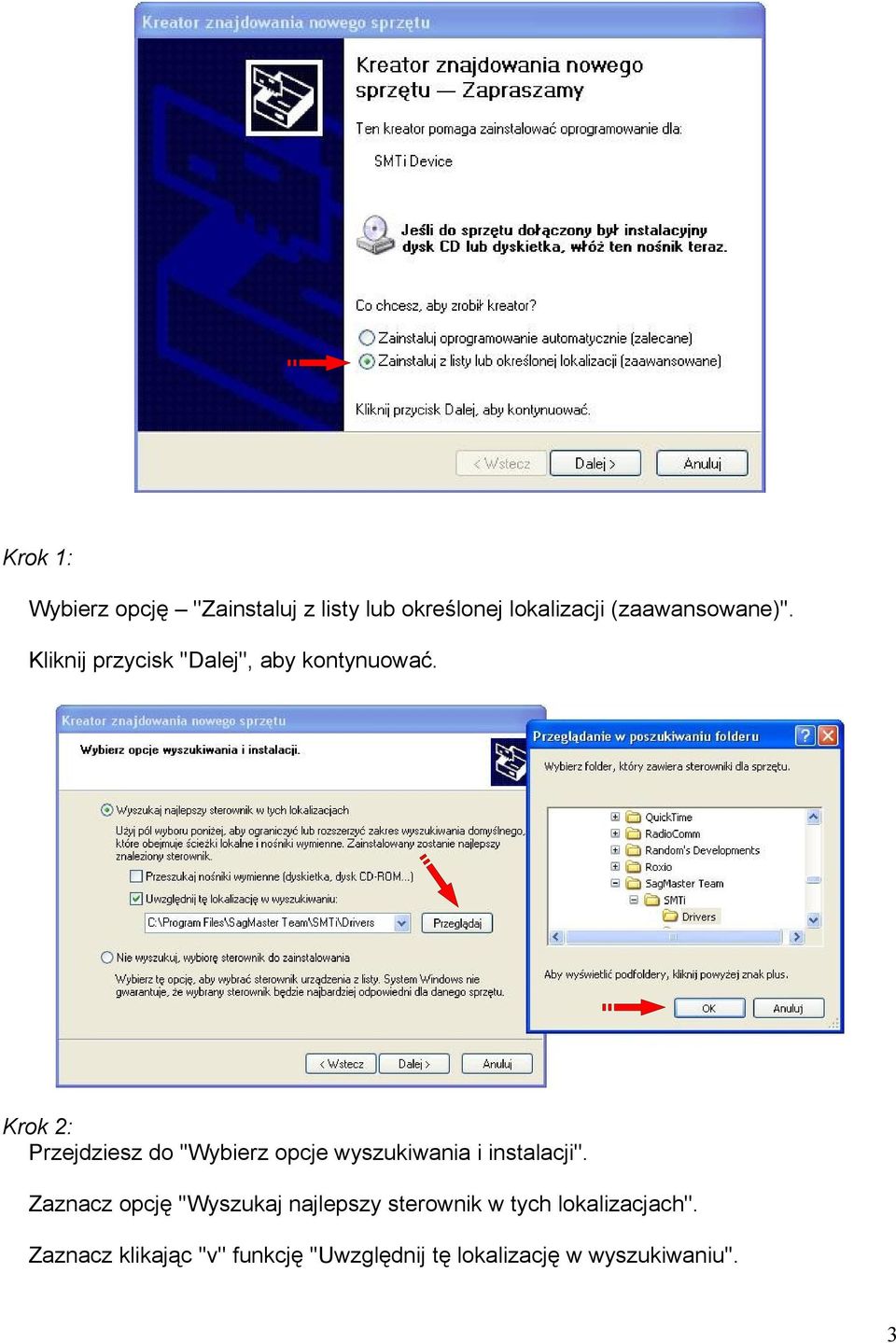

3 Krok 1: Wybierz opcję ''Zainstaluj z listy lub określonej lokalizacji (zaawansowane)''. Kliknij przycisk ''Dalej'', aby kontynuować. Krok 2: Przejdziesz do ''Wybierz opcje wyszukiwania i instalacji''. Zaznacz opcję ''Wyszukaj najlepszy sterownik w tych lokalizacjach''. Zaznacz klikając ''v'' funkcję ''Uwzględnij tę lokalizację w wyszukiwaniu''. 3

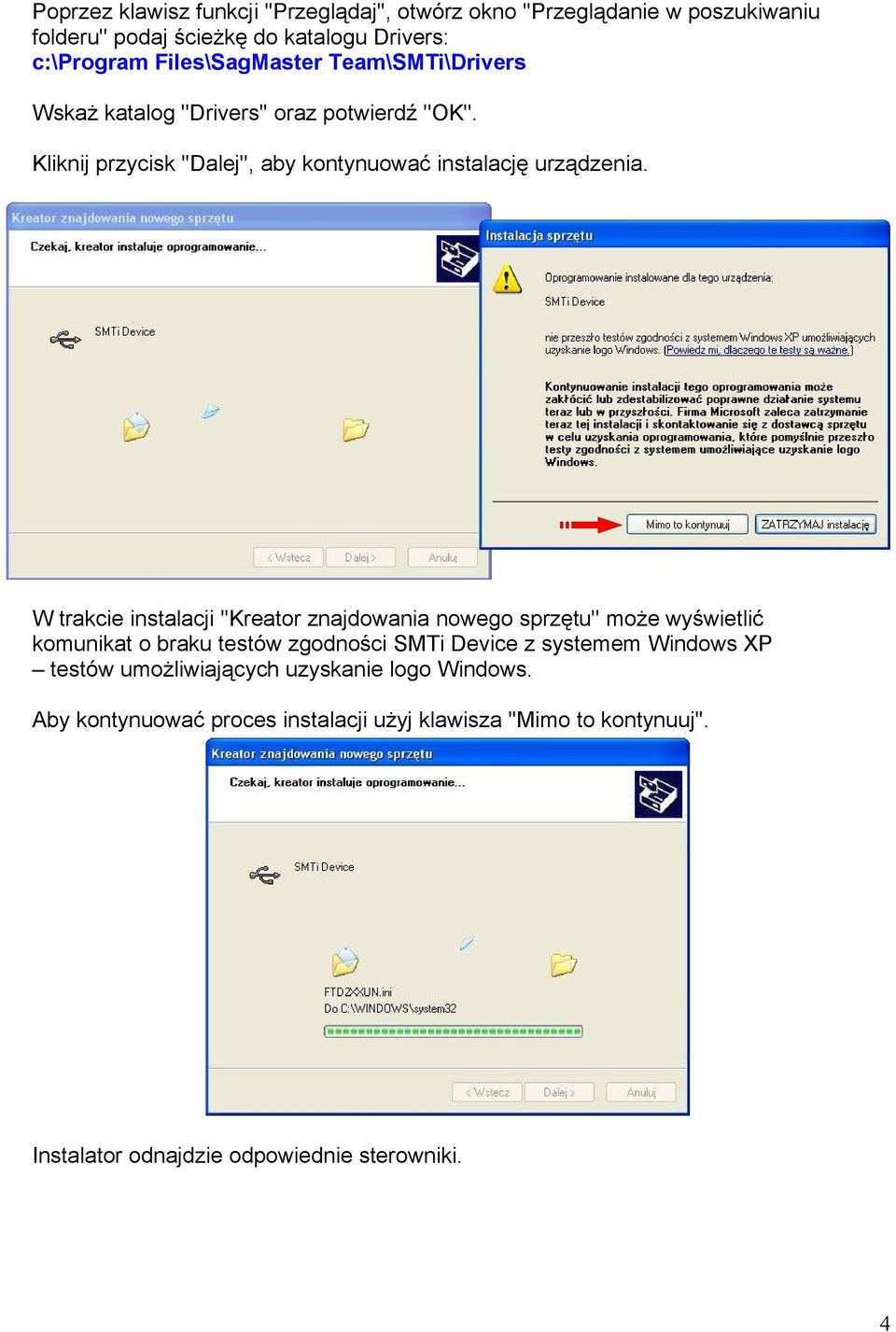

4 Poprzez klawisz funkcji ''Przeglądaj'', otwórz okno ''Przeglądanie w poszukiwaniu folderu'' podaj ścieżkę do katalogu Drivers: c:\program Files\SagMaster Team\SMTi\Drivers Wskaż katalog ''Drivers'' oraz potwierdź ''OK''. Kliknij przycisk ''Dalej'', aby kontynuować instalację urządzenia. W trakcie instalacji ''Kreator znajdowania nowego sprzętu'' może wyświetlić komunikat o braku testów zgodności SMTi Device z systemem Windows XP testów umożliwiających uzyskanie logo Windows. Aby kontynuować proces instalacji użyj klawisza ''Mimo to kontynuuj''. Instalator odnajdzie odpowiednie sterowniki. 4

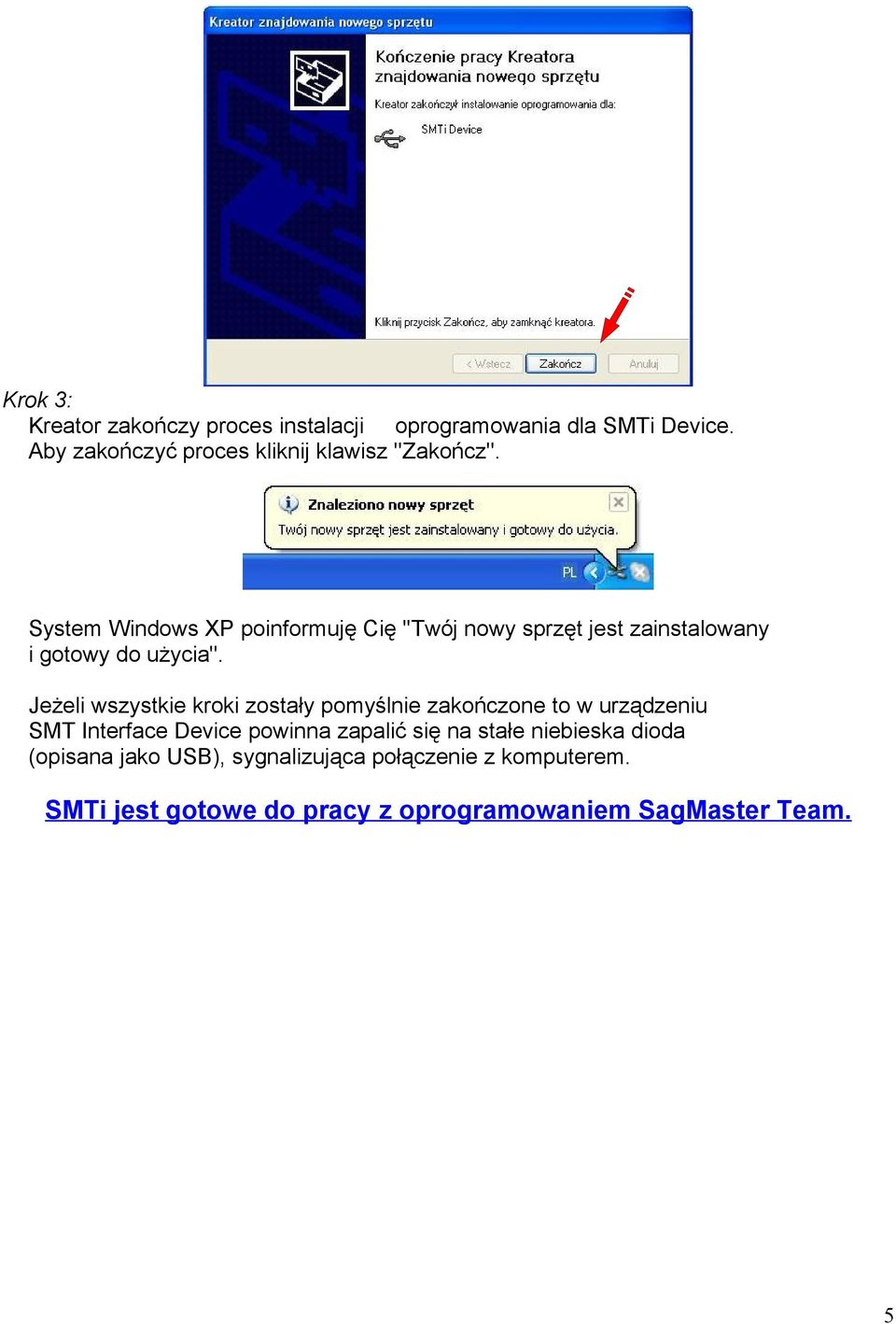

5 Krok 3: Kreator zakończy proces instalacji oprogramowania dla SMTi Device. Aby zakończyć proces kliknij klawisz ''Zakończ''. System Windows XP poinformuję Cię ''Twój nowy sprzęt jest zainstalowany i gotowy do użycia''. Jeżeli wszystkie kroki zostały pomyślnie zakończone to w urządzeniu SMT Interface Device powinna zapalić się na stałe niebieska dioda (opisana jako USB), sygnalizująca połączenie z komputerem. SMTi jest gotowe do pracy z oprogramowaniem SagMaster Team. 5

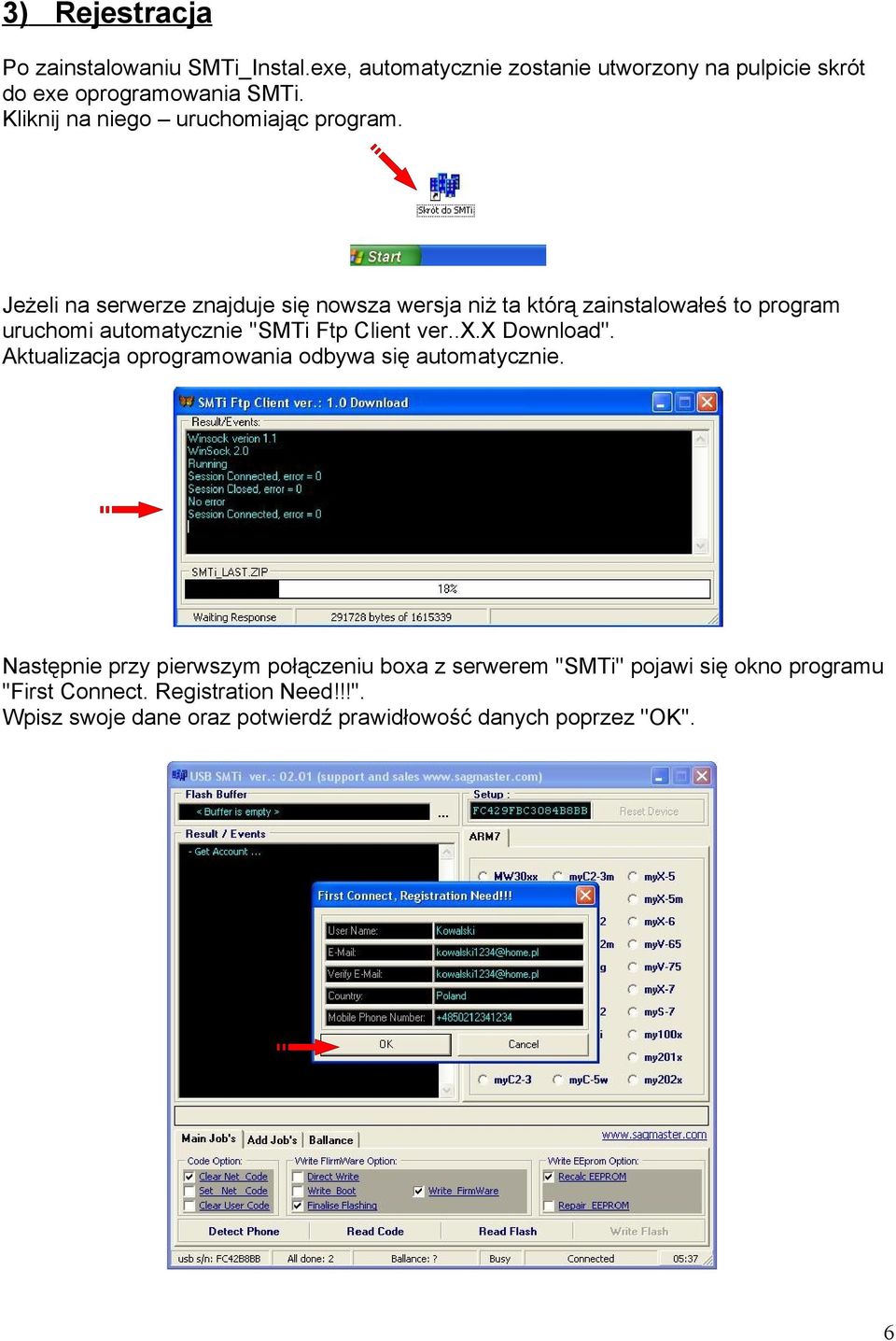

6 3) Rejestracja Po zainstalowaniu SMTi_Instal.exe, automatycznie zostanie utworzony na pulpicie skrót do exe oprogramowania SMTi. Kliknij na niego uruchomiając program. Jeżeli na serwerze znajduje się nowsza wersja niż ta którą zainstalowałeś to program uruchomi automatycznie ''SMTi Ftp Client ver..x.x Download''. Aktualizacja oprogramowania odbywa się automatycznie. Następnie przy pierwszym połączeniu boxa z serwerem ''SMTi'' pojawi się okno programu ''First Connect. Registration Need!!!''. Wpisz swoje dane oraz potwierdź prawidłowość danych poprzez ''OK''. 6

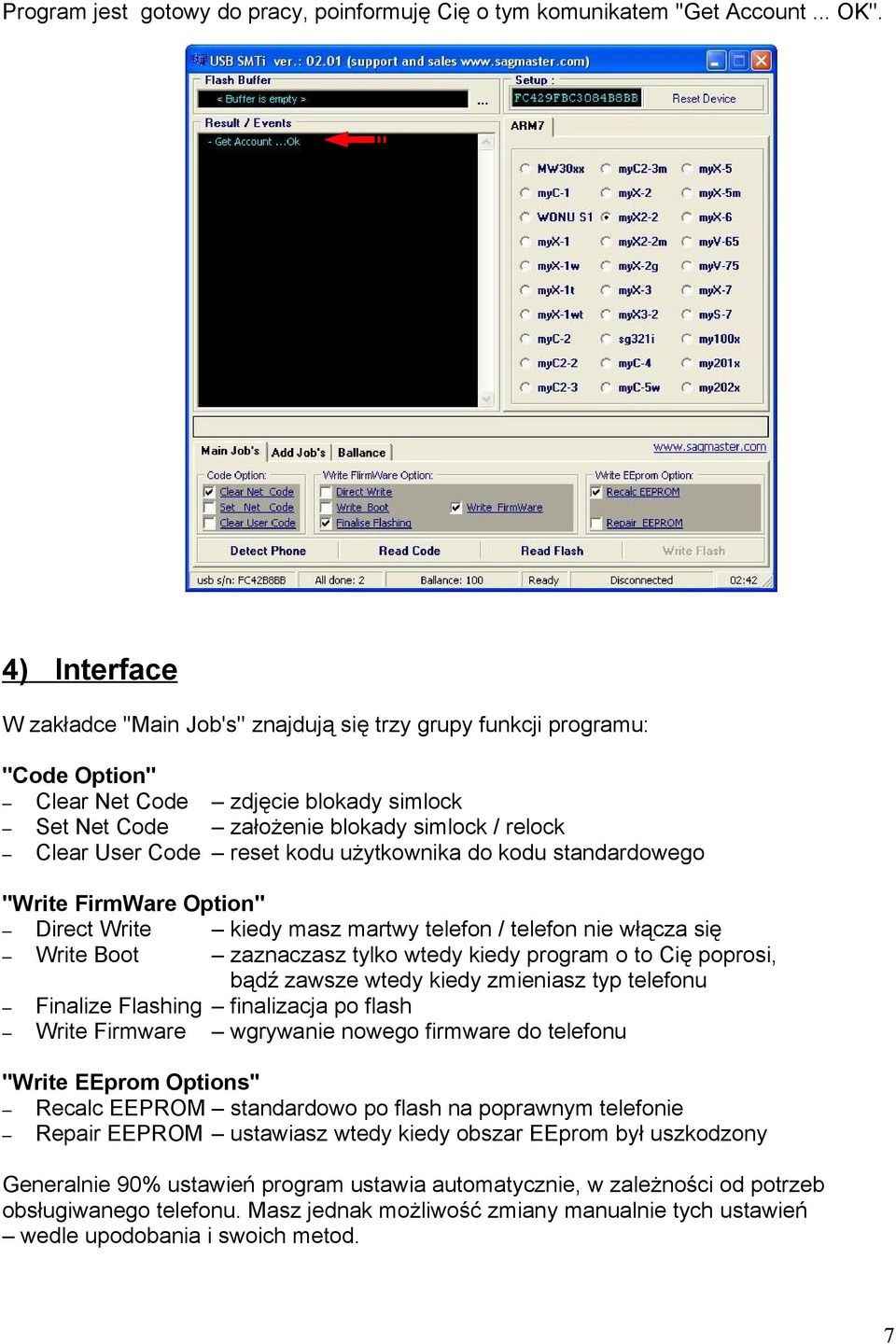

7 Program jest gotowy do pracy, poinformuję Cię o tym komunikatem ''Get Account... OK''. 4) Interface W zakładce ''Main Job's'' znajdują się trzy grupy funkcji programu: ''Code Option'' Clear Net Code zdjęcie blokady simlock Set Net Code założenie blokady simlock / relock Clear User Code reset kodu użytkownika do kodu standardowego ''Write FirmWare Option'' Direct Write kiedy masz martwy telefon / telefon nie włącza się Write Boot zaznaczasz tylko wtedy kiedy program o to Cię poprosi, bądź zawsze wtedy kiedy zmieniasz typ telefonu Finalize Flashing finalizacja po flash Write Firmware wgrywanie nowego firmware do telefonu ''Write EEprom Options'' Recalc EEPROM standardowo po flash na poprawnym telefonie Repair EEPROM ustawiasz wtedy kiedy obszar EEprom był uszkodzony Generalnie 90% ustawień program ustawia automatycznie, w zależności od potrzeb obsługiwanego telefonu. Masz jednak możliwość zmiany manualnie tych ustawień wedle upodobania i swoich metod. 7

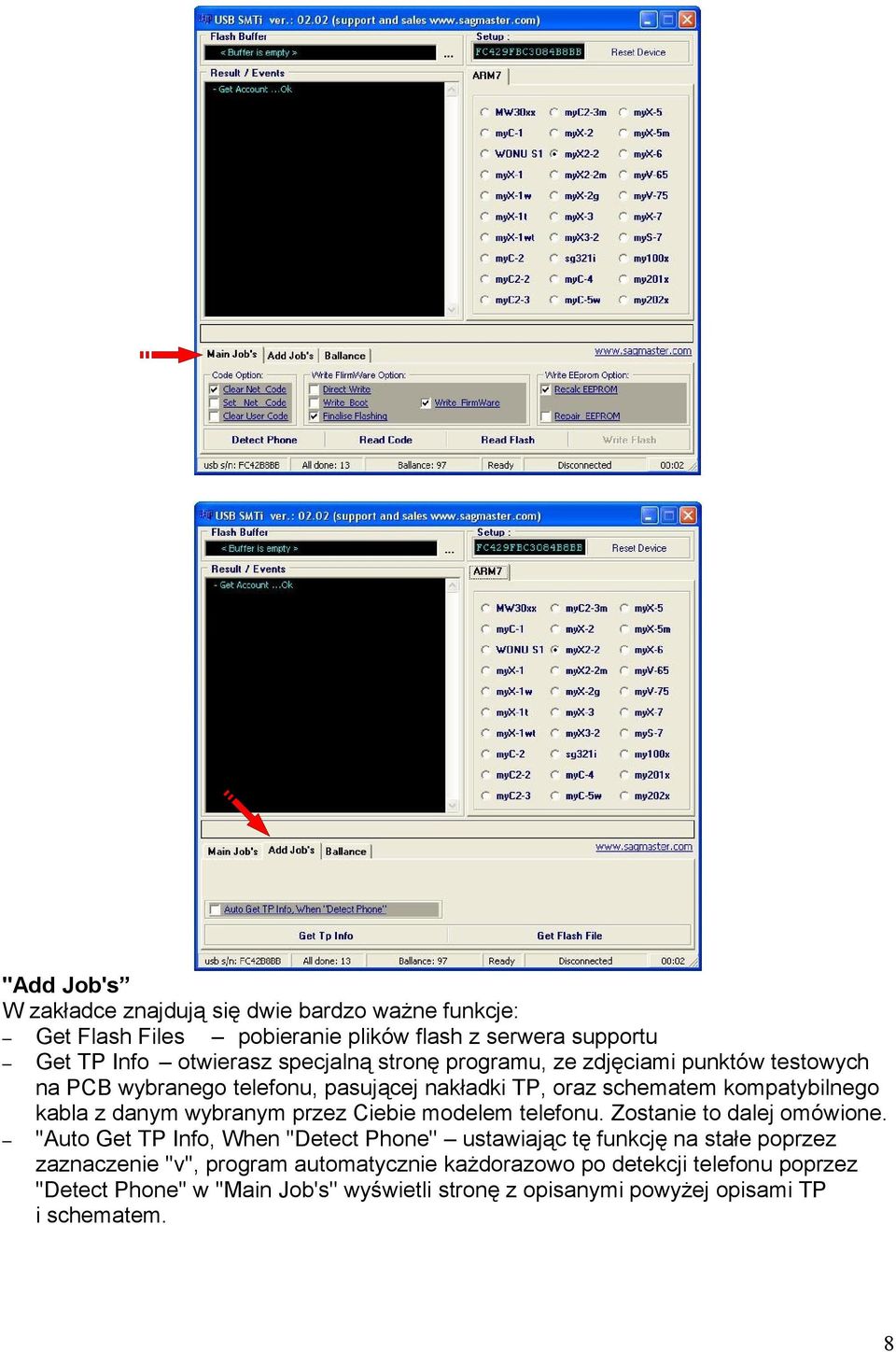

8 ''Add Job's W zakładce znajdują się dwie bardzo ważne funkcje: Get Flash Files pobieranie plików flash z serwera supportu Get TP Info otwierasz specjalną stronę programu, ze zdjęciami punktów testowych na PCB wybranego telefonu, pasującej nakładki TP, oraz schematem kompatybilnego kabla z danym wybranym przez Ciebie modelem telefonu. Zostanie to dalej omówione. ''Auto Get TP Info, When ''Detect Phone'' ustawiając tę funkcję na stałe poprzez zaznaczenie ''v'', program automatycznie każdorazowo po detekcji telefonu poprzez ''Detect Phone'' w ''Main Job's'' wyświetli stronę z opisanymi powyżej opisami TP i schematem. 8

9 ''Balance Get Ballance sprawdzenie dostępnych kredytów dla finalizacji po flash Fill Up Ballance poprzez te funkcje masz możliwość zwiększenia stanu konta kredytów po zakupieniu dodatkowych kredytów, tę funkcją wgrywasz wygenerowany i przesłany Ci plik, przykładowy plik: FC429FBC3084B8BB_100.smti 5) Logi Przykład uzupełniania stanu Logów potrzebnych dla Flash. Po zakupie logów i otrzymaniu specjalnego pliku aktywującego logi, przechodzisz do zakładki ''Ballance''. 9

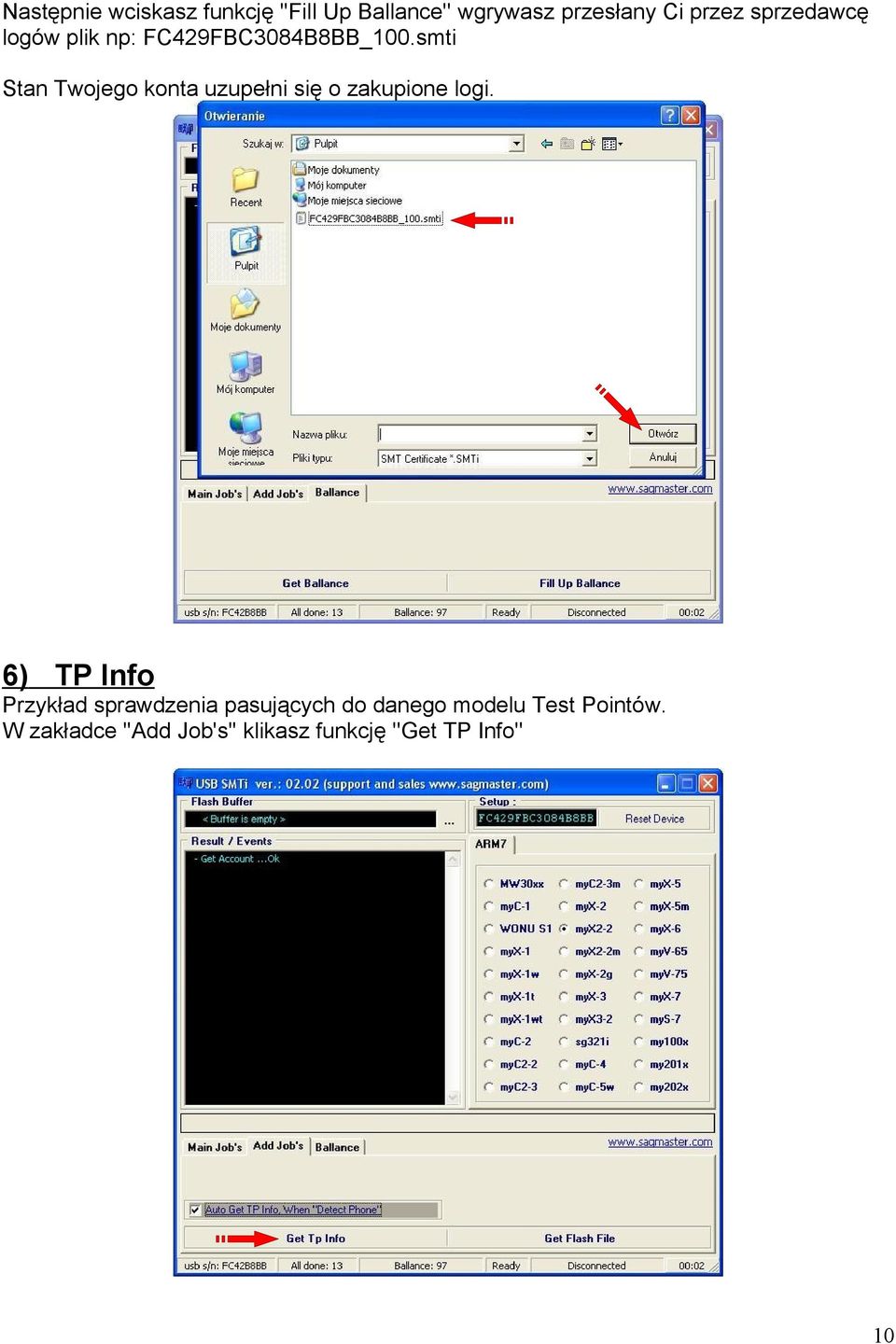

10 Następnie wciskasz funkcję ''Fill Up Ballance'' wgrywasz przesłany Ci przez sprzedawcę logów plik np: FC429FBC3084B8BB_100.smti Stan Twojego konta uzupełni się o zakupione logi. 6) TP Info Przykład sprawdzenia pasujących do danego modelu Test Pointów. W zakładce ''Add Job's'' klikasz funkcję ''Get TP Info'' 10

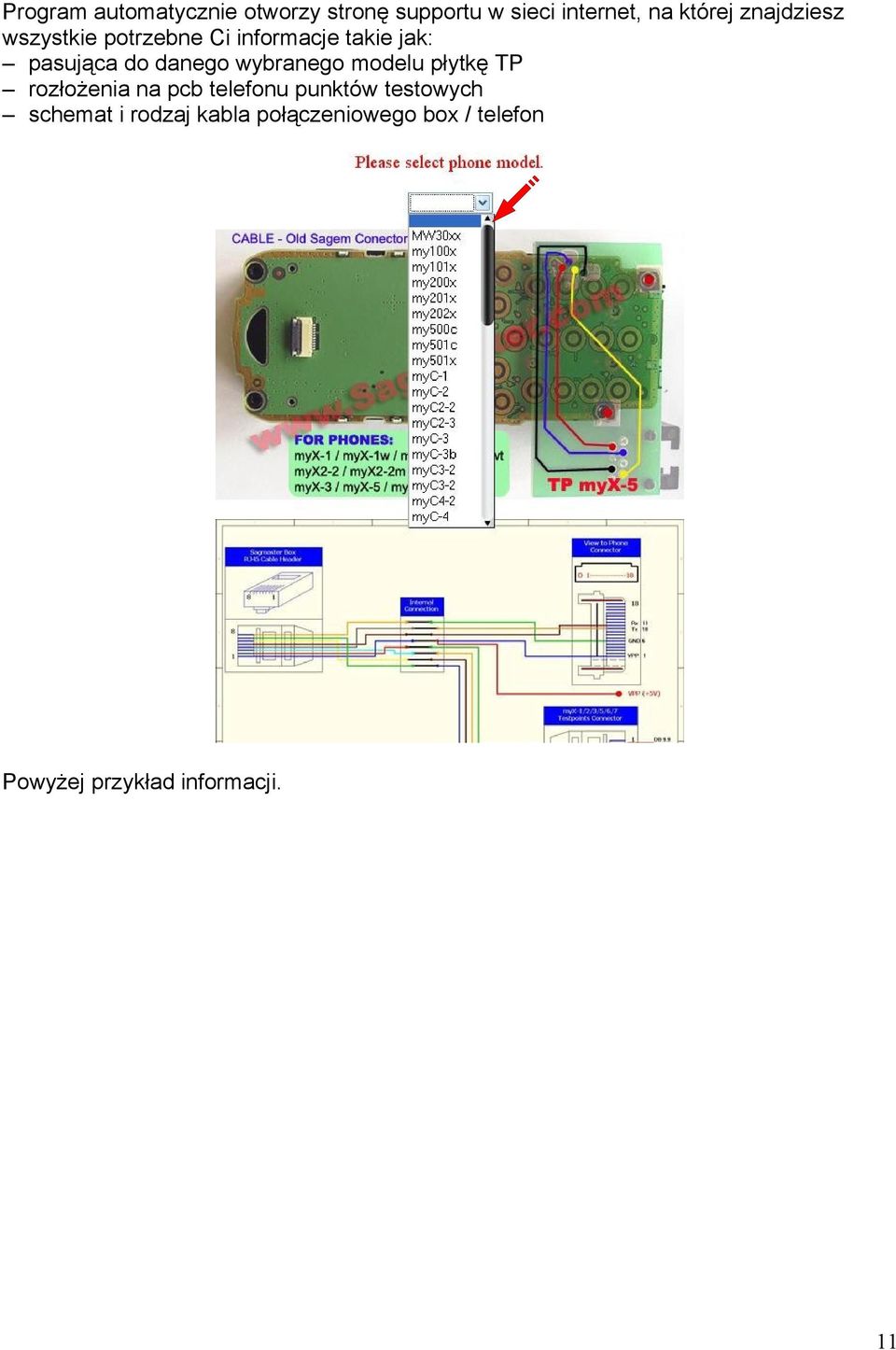

11 Program automatycznie otworzy stronę supportu w sieci internet, na której znajdziesz wszystkie potrzebne Ci informacje takie jak: pasująca do danego wybranego modelu płytkę TP rozłożenia na pcb telefonu punktów testowych schemat i rodzaj kabla połączeniowego box / telefon Powyżej przykład informacji. 11

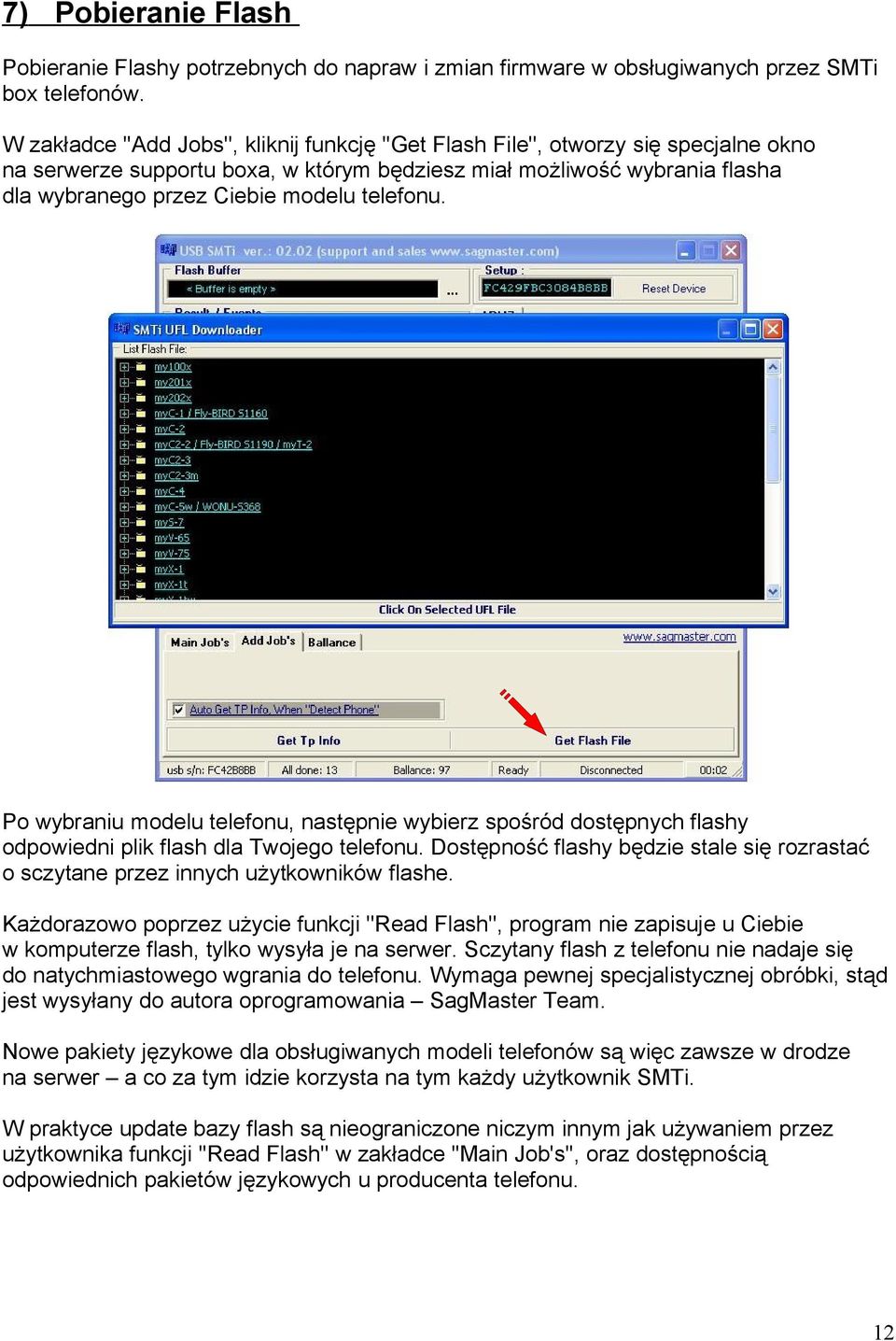

12 7) Pobieranie Flash Pobieranie Flashy potrzebnych do napraw i zmian firmware w obsługiwanych przez SMTi box telefonów. W zakładce ''Add Jobs'', kliknij funkcję ''Get Flash File'', otworzy się specjalne okno na serwerze supportu boxa, w którym będziesz miał możliwość wybrania flasha dla wybranego przez Ciebie modelu telefonu. Po wybraniu modelu telefonu, następnie wybierz spośród dostępnych flashy odpowiedni plik flash dla Twojego telefonu. Dostępność flashy będzie stale się rozrastać o sczytane przez innych użytkowników flashe. Każdorazowo poprzez użycie funkcji ''Read Flash'', program nie zapisuje u Ciebie w komputerze flash, tylko wysyła je na serwer. Sczytany flash z telefonu nie nadaje się do natychmiastowego wgrania do telefonu. Wymaga pewnej specjalistycznej obróbki, stąd jest wysyłany do autora oprogramowania SagMaster Team. Nowe pakiety językowe dla obsługiwanych modeli telefonów są więc zawsze w drodze na serwer a co za tym idzie korzysta na tym każdy użytkownik SMTi. W praktyce update bazy flash są nieograniczone niczym innym jak używaniem przez użytkownika funkcji ''Read Flash'' w zakładce ''Main Job's'', oraz dostępnością odpowiednich pakietów językowych u producenta telefonu. 12

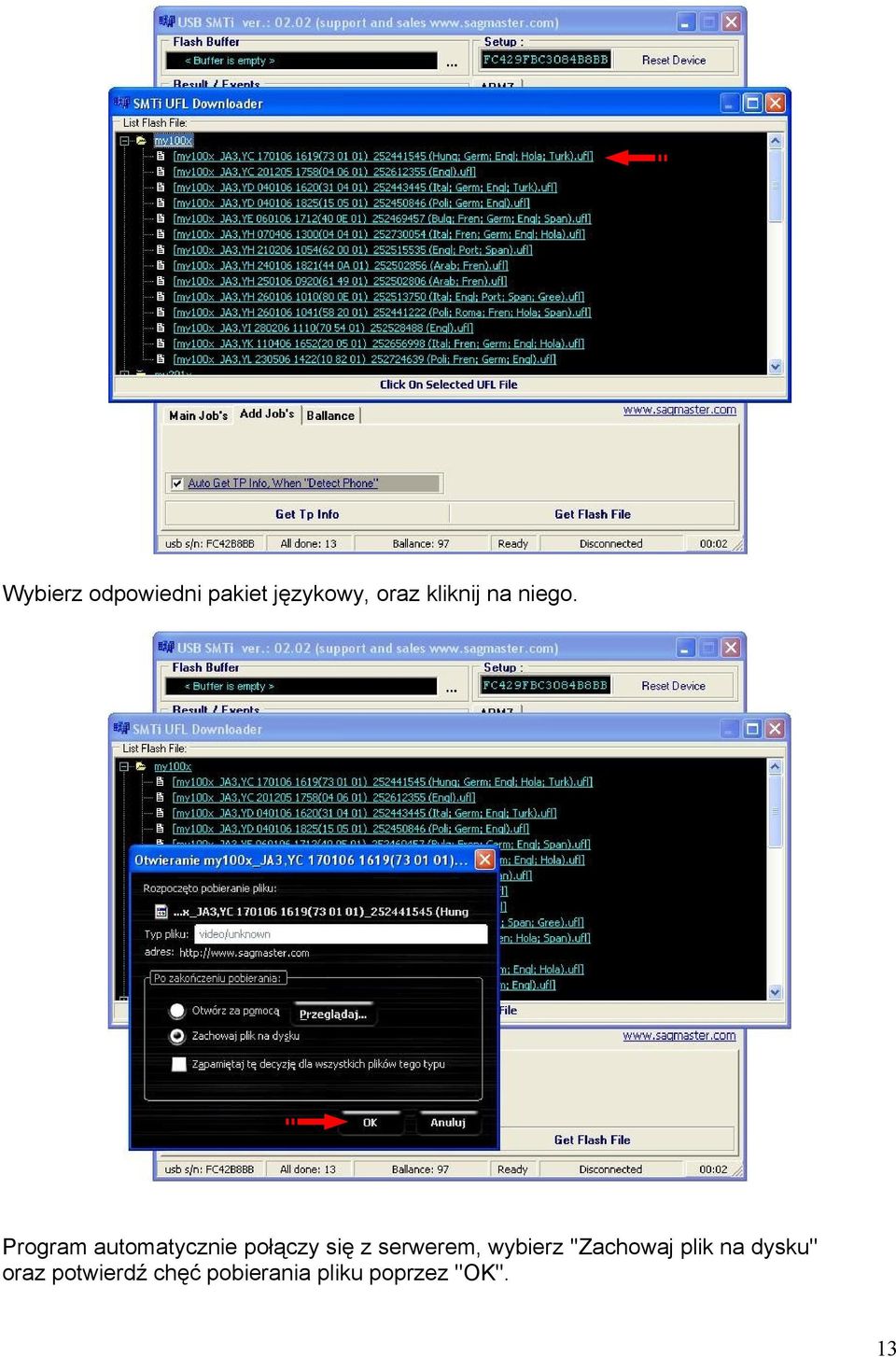

13 Wybierz odpowiedni pakiet językowy, oraz kliknij na niego. Program automatycznie połączy się z serwerem, wybierz ''Zachowaj plik na dysku'' oraz potwierdź chęć pobierania pliku poprzez ''OK''. 13

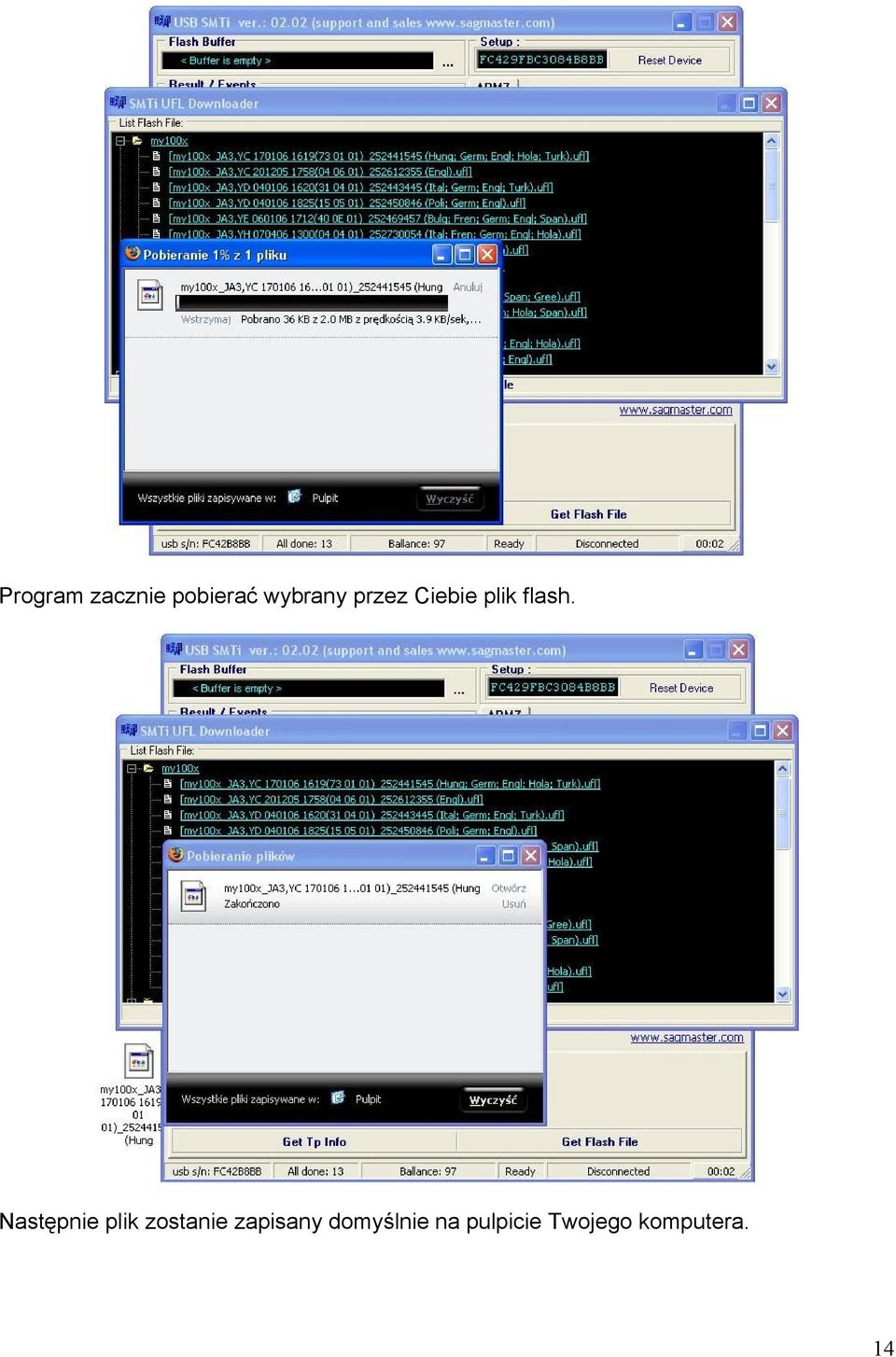

14 Program zacznie pobierać wybrany przez Ciebie plik flash. Następnie plik zostanie zapisany domyślnie na pulpicie Twojego komputera. 14

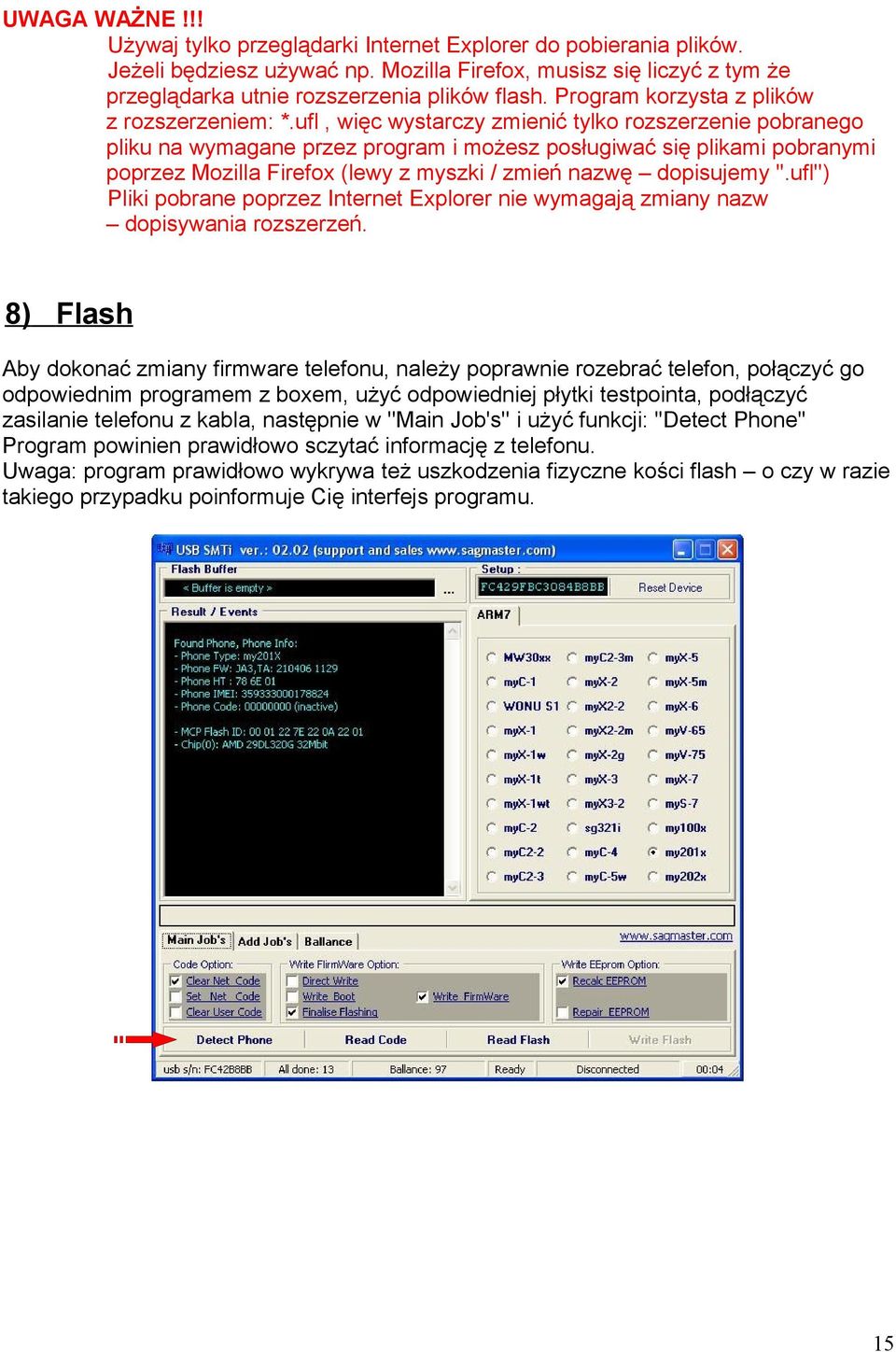

15 UWAGA WAŻNE!!! Używaj tylko przeglądarki Internet Explorer do pobierania plików. Jeżeli będziesz używać np. Mozilla Firefox, musisz się liczyć z tym że przeglądarka utnie rozszerzenia plików flash. Program korzysta z plików z rozszerzeniem: *.ufl, więc wystarczy zmienić tylko rozszerzenie pobranego pliku na wymagane przez program i możesz posługiwać się plikami pobranymi poprzez Mozilla Firefox (lewy z myszki / zmień nazwę dopisujemy ''.ufl'') Pliki pobrane poprzez Internet Explorer nie wymagają zmiany nazw dopisywania rozszerzeń. 8) Flash Aby dokonać zmiany firmware telefonu, należy poprawnie rozebrać telefon, połączyć go odpowiednim programem z boxem, użyć odpowiedniej płytki testpointa, podłączyć zasilanie telefonu z kabla, następnie w ''Main Job's'' i użyć funkcji: ''Detect Phone'' Program powinien prawidłowo sczytać informację z telefonu. Uwaga: program prawidłowo wykrywa też uszkodzenia fizyczne kości flash o czy w razie takiego przypadku poinformuje Cię interfejs programu. 15

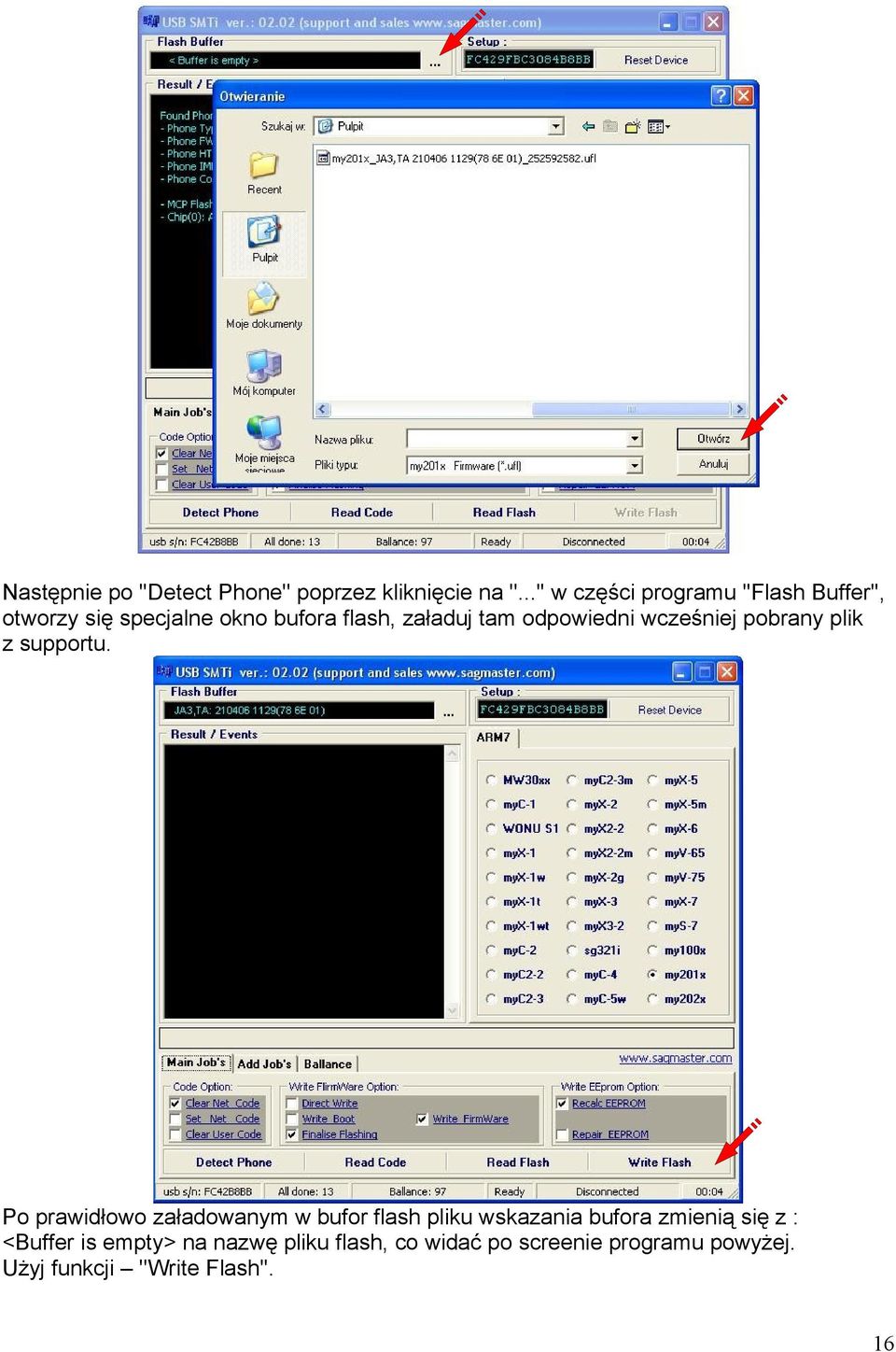

16 Następnie po ''Detect Phone'' poprzez kliknięcie na ''...'' w części programu ''Flash Buffer'', otworzy się specjalne okno bufora flash, załaduj tam odpowiedni wcześniej pobrany plik z supportu. Po prawidłowo załadowanym w bufor flash pliku wskazania bufora zmienią się z : <Buffer is empty> na nazwę pliku flash, co widać po screenie programu powyżej. Użyj funkcji ''Write Flash''. 16

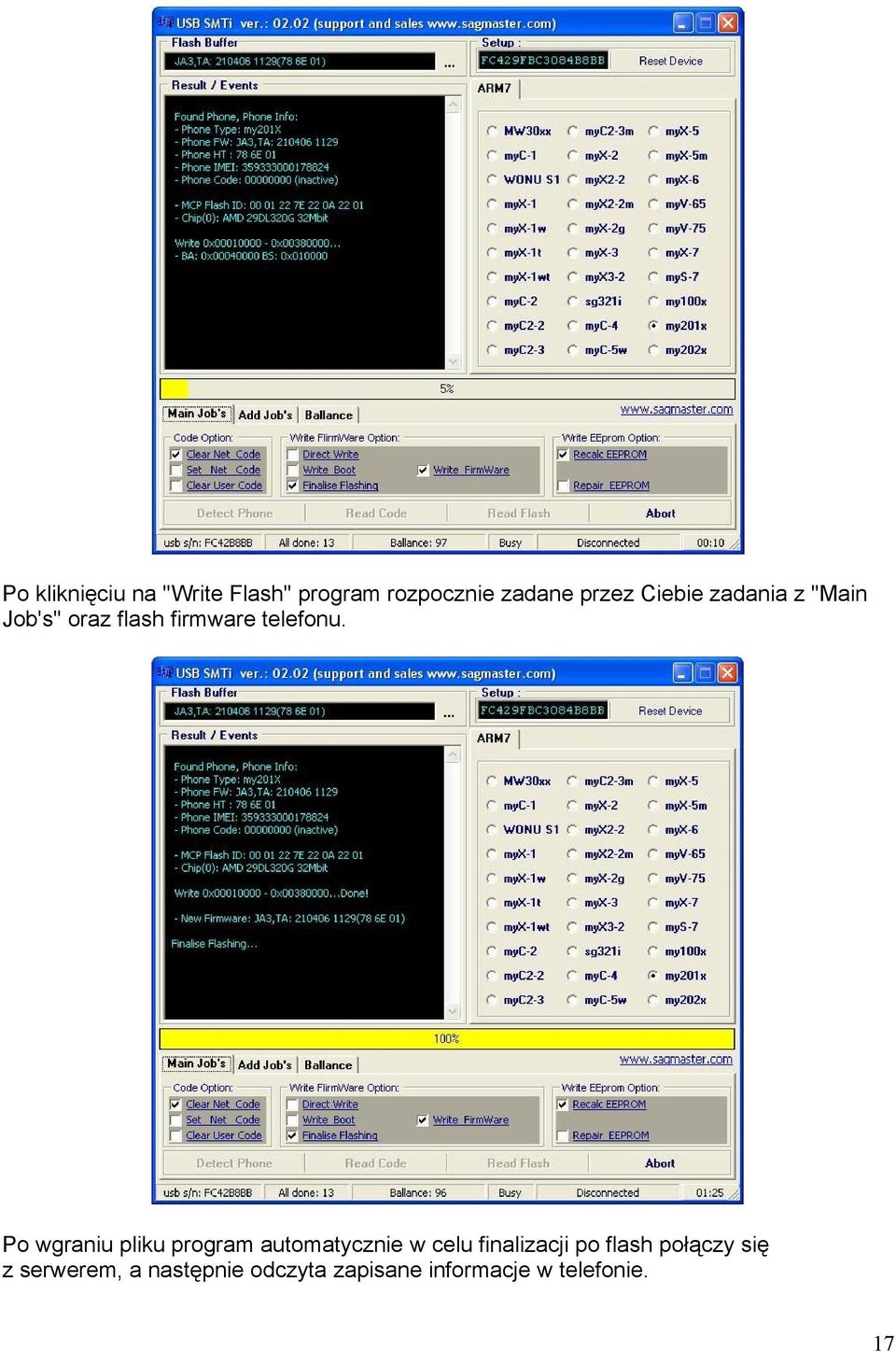

17 Po kliknięciu na ''Write Flash'' program rozpocznie zadane przez Ciebie zadania z ''Main Job's'' oraz flash firmware telefonu. Po wgraniu pliku program automatycznie w celu finalizacji po flash połączy się z serwerem, a następnie odczyta zapisane informacje w telefonie. 17

18 ''REMOVE BATTERY AND PUT BACK! POWER ON PHONE! CONTINUE? Jeżeli podłączyłeś zasilanie telefonu czerwoną żabką od kabla do złącza baterii ''+'', to nie rozłączaj zasilania telefonu tylko potwierdź ''TAK'' (telefon sam się zrestartuje). Jeżeli pracujesz na baterii telefonu wyjmij i włóż baterię na powrót kiedy telefon się załączy - kliknij ''Tak''. Program dokończy zliczanie sum kontrolnych po flash, update T9 field,... Pamiętaj program sam dobiera sobie odpowiednie dla telefonu funkcje przy flash. Twoja rola ogranicza się do pobrania odpowiedniego pakietu flash przy poprawnym telefonie i załadowania go w bufor flash. 18

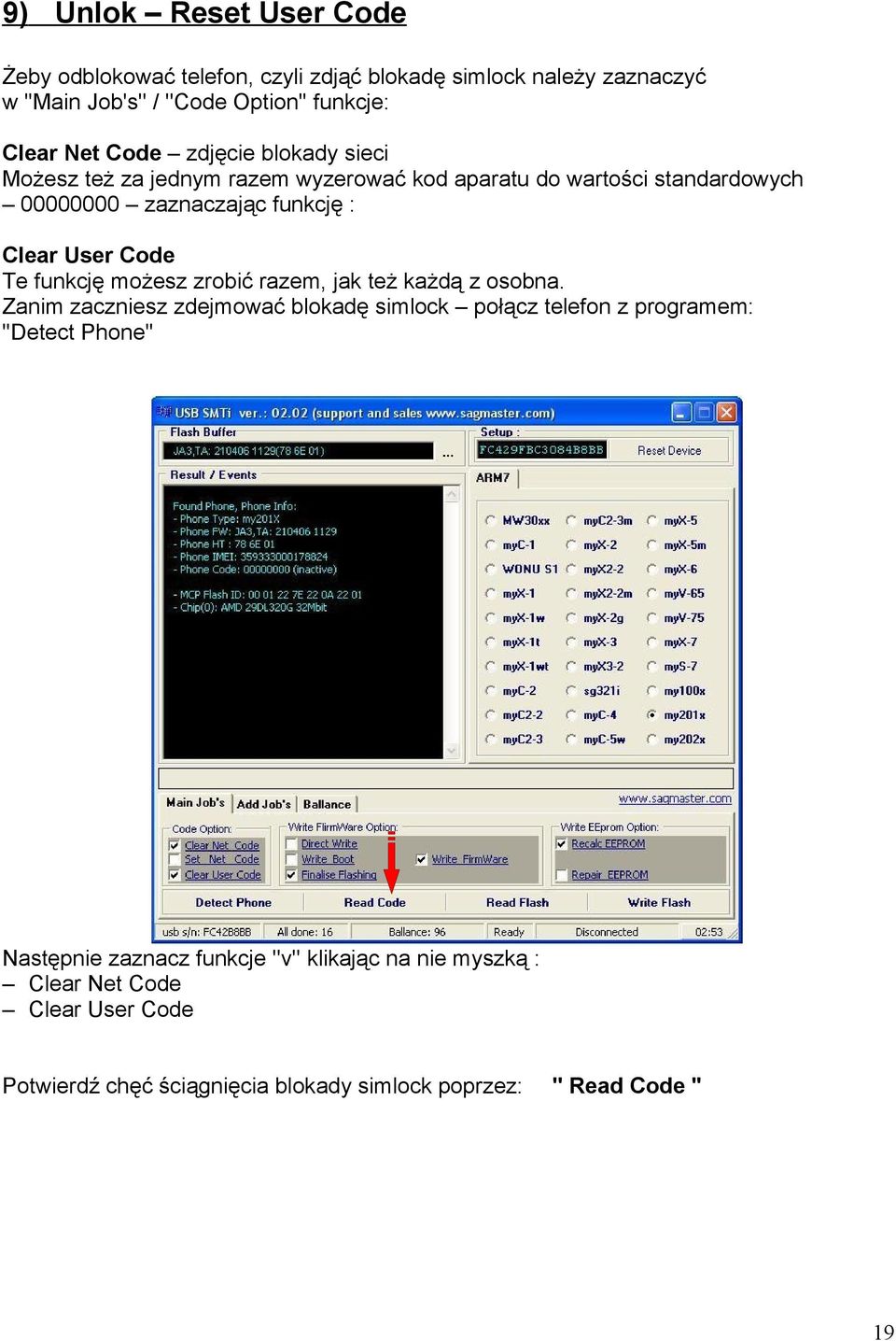

19 9) Unlok Reset User Code Żeby odblokować telefon, czyli zdjąć blokadę simlock należy zaznaczyć w ''Main Job's'' / ''Code Option'' funkcje: Clear Net Code zdjęcie blokady sieci Możesz też za jednym razem wyzerować kod aparatu do wartości standardowych zaznaczając funkcję : Clear User Code Te funkcję możesz zrobić razem, jak też każdą z osobna. Zanim zaczniesz zdejmować blokadę simlock połącz telefon z programem: ''Detect Phone'' Następnie zaznacz funkcje ''v'' klikając na nie myszką : Clear Net Code Clear User Code Potwierdź chęć ściągnięcia blokady simlock poprzez: '' Read Code '' 19

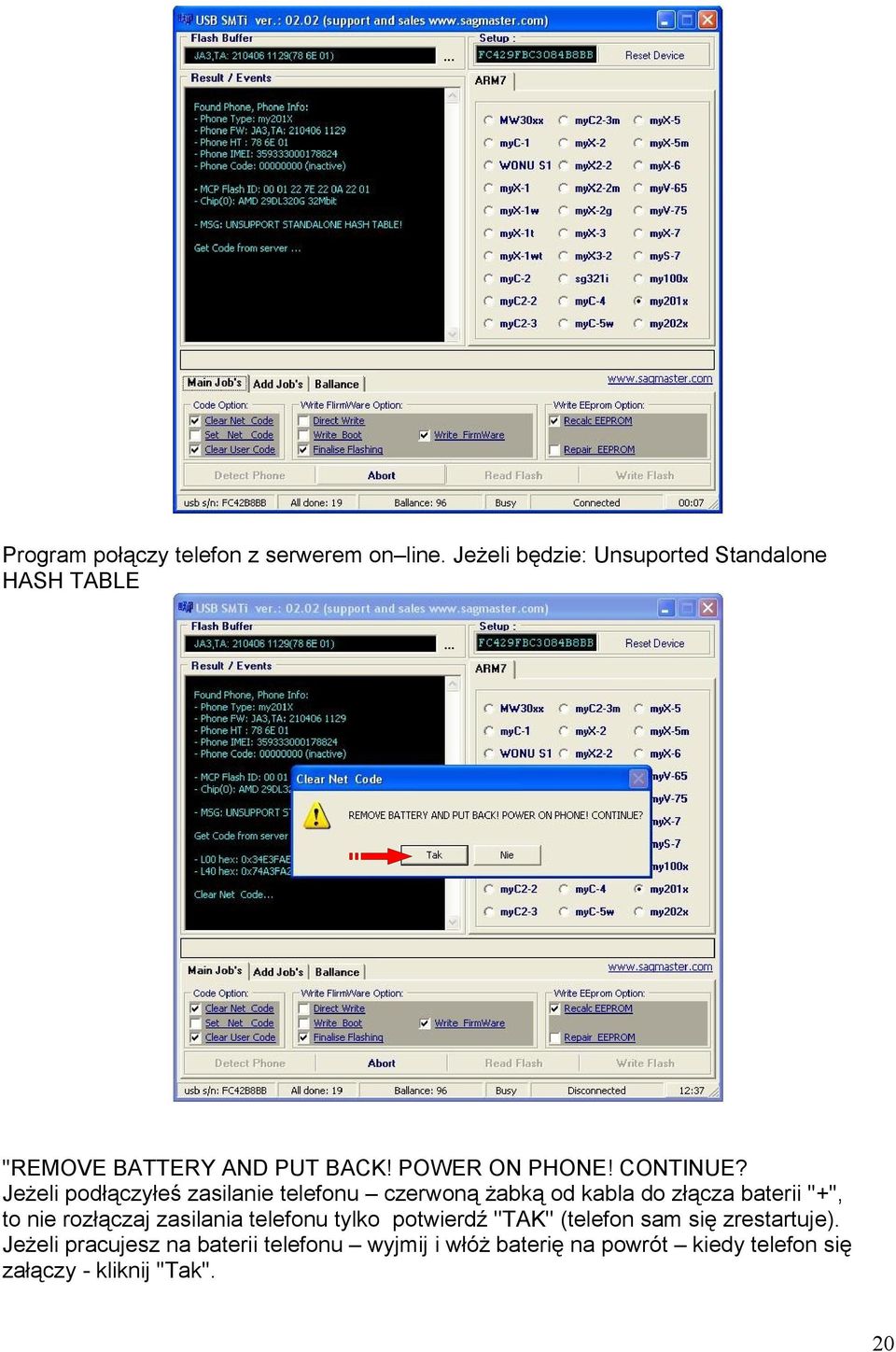

20 Program połączy telefon z serwerem on line. Jeżeli będzie: Unsuported Standalone HASH TABLE ''REMOVE BATTERY AND PUT BACK! POWER ON PHONE! CONTINUE? Jeżeli podłączyłeś zasilanie telefonu czerwoną żabką od kabla do złącza baterii ''+'', to nie rozłączaj zasilania telefonu tylko potwierdź ''TAK'' (telefon sam się zrestartuje). Jeżeli pracujesz na baterii telefonu wyjmij i włóż baterię na powrót kiedy telefon się załączy - kliknij ''Tak''. 20

21 Program poinformuje Cię o zdjęciu blokady simlock poprzez: Clear Net Code... Done! Jeżeli telefon nie miał założonego kodu aparatu przykład: Phone Code: (inactive) To nie ma potrzeby resetowania tych wartości do standardowych i nie wykona tej czynności mimo zadania jej w ''Code Option'' 10) Relock Żeby założyć blokadę sieci simlock tak jak telefon był pierwotnie / fabrycznie zablokowany musisz w ''Main Job's'' / ''Code Option'' zaznaczyć funkcje klikając myszką ''v'' na: Set Net Code 21

22 Zaznacz w ''Code Options'' Set Net Locks. Połącz telefon z programem poprzez ''Detect Phone'' zadaj zaznaczone zadanie poprzez ''Read Code'' Program połączy się z serwerem. Odczyta informacje z telefonu. 22

23 ''REMOVE BATTERY AND PUT BACK! POWER ON PHONE! CONTINUE? Jeżeli podłączyłeś zasilanie telefonu czerwoną żabką od kabla do złącza baterii ''+'', to nie rozłączaj zasilania telefonu tylko potwierdź ''TAK'' (telefon sam się zrestartuje). Jeżeli pracujesz na baterii telefonu wyjmij i włóż baterię na powrót kiedy telefon się załączy - kliknij ''Tak''. W tym momencie telefon ma założona blokadę simlock identyczną jaką miał fabrycznie. Życzymy wiele satysfakcji w codziennej pracy z oprogramowaniem SMTi. SagMaster Team, 10 stycznia
