Pinnacle PCTV MediaCenter 300i Instrukcja instalacji

Transkrypt

1 Pinnacle PCTV MediaCenter 300i Instrukcja instalacji Opracowanie: maj 2005

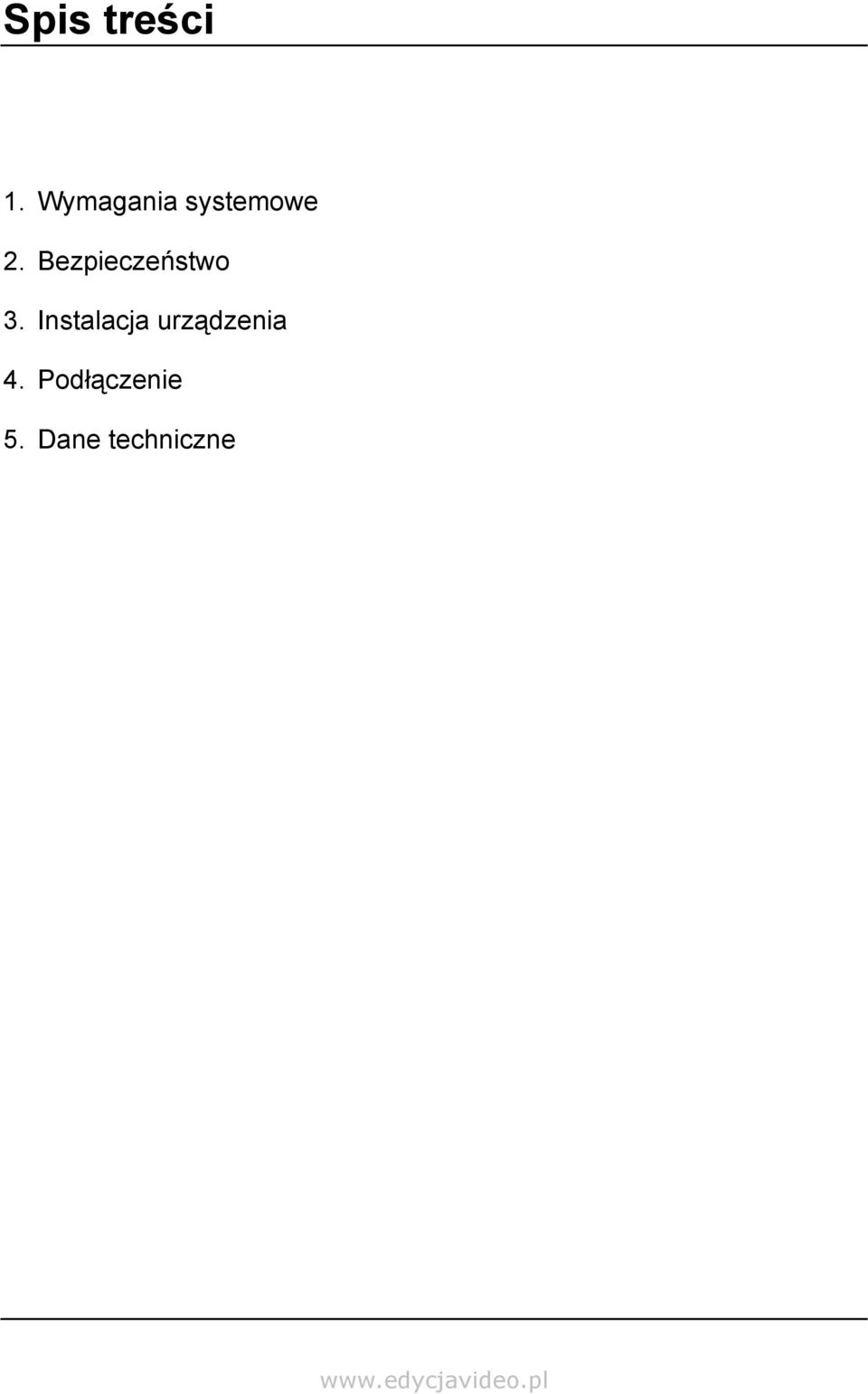

2 Spis treści 1. Wymagania systemowe 2. Bezpieczeństwo 3. Instalacja urządzenia 4. Podłączenie 5. Dane techniczne

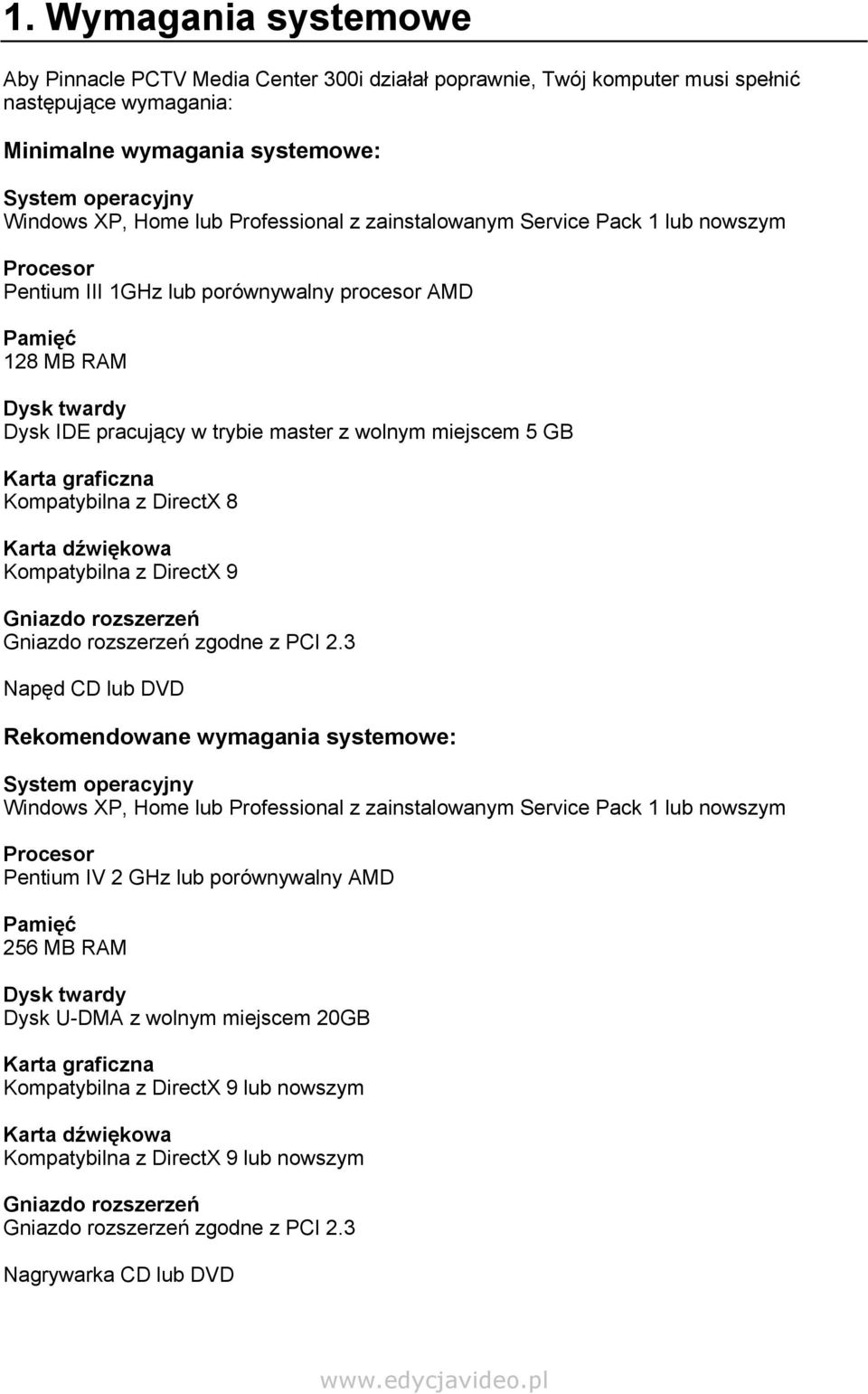

3 1. Wymagania systemowe Aby Pinnacle PCTV Media Center 300i działał poprawnie, Twój komputer musi spełnić następujące wymagania: Minimalne wymagania systemowe: System operacyjny Windows XP, Home lub Professional z zainstalowanym Service Pack 1 lub nowszym Procesor Pentium III 1GHz lub porównywalny procesor AMD Pamięć 128 MB RAM Dysk twardy Dysk IDE pracujący w trybie master z wolnym miejscem 5 GB Karta graficzna Kompatybilna z DirectX 8 Karta dźwiękowa Kompatybilna z DirectX 9 Gniazdo rozszerzeń Gniazdo rozszerzeń zgodne z PCI 2.3 Napęd CD lub DVD Rekomendowane wymagania systemowe: System operacyjny Windows XP, Home lub Professional z zainstalowanym Service Pack 1 lub nowszym Procesor Pentium IV 2 GHz lub porównywalny AMD Pamięć 256 MB RAM Dysk twardy Dysk U-DMA z wolnym miejscem 20GB Karta graficzna Kompatybilna z DirectX 9 lub nowszym Karta dźwiękowa Kompatybilna z DirectX 9 lub nowszym Gniazdo rozszerzeń Gniazdo rozszerzeń zgodne z PCI 2.3 Nagrywarka CD lub DVD

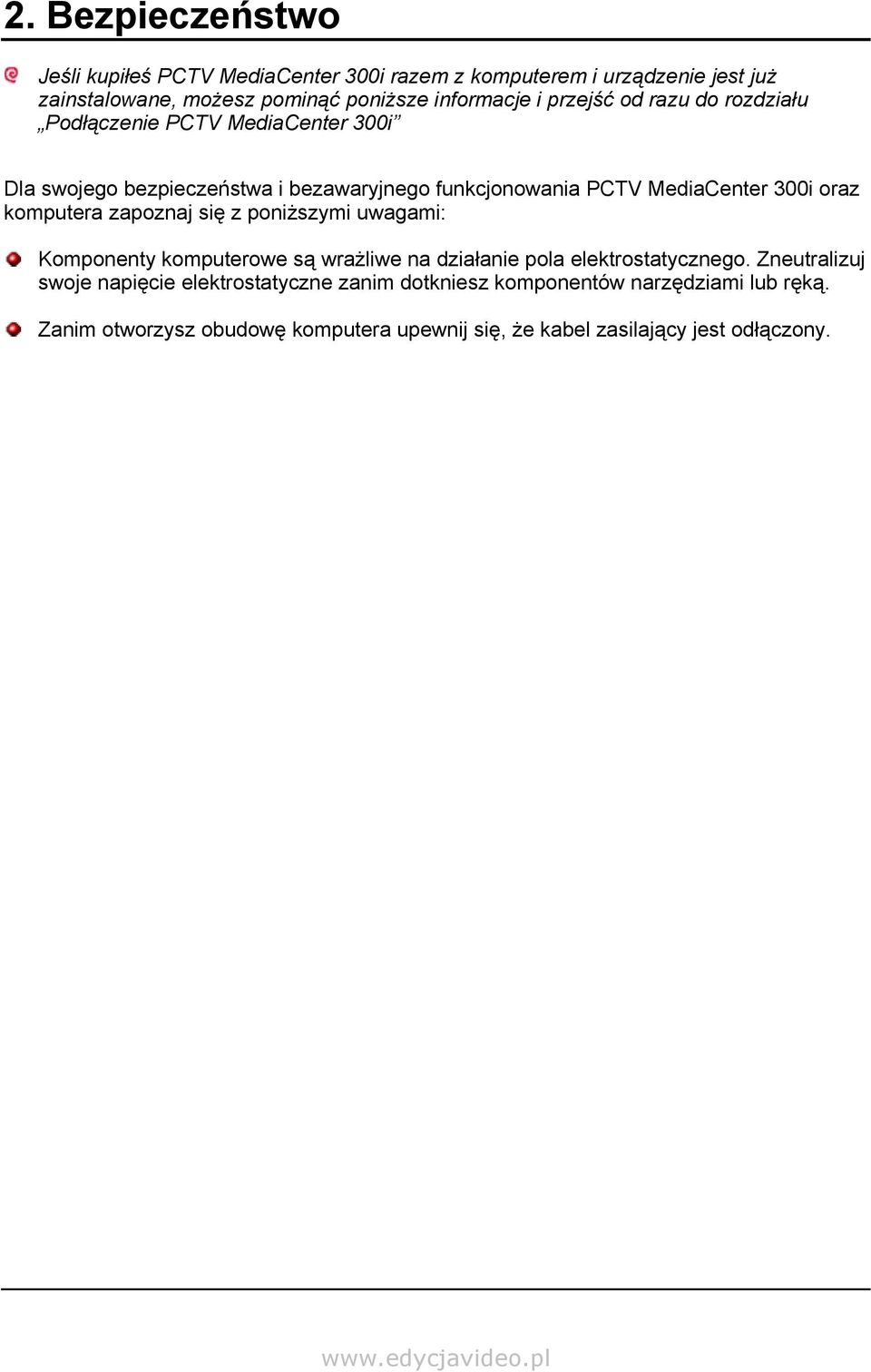

4 2. Bezpieczeństwo Jeśli kupiłeś PCTV MediaCenter 300i razem z komputerem i urządzenie jest już zainstalowane, możesz pominąć poniższe informacje i przejść od razu do rozdziału Podłączenie PCTV MediaCenter 300i Dla swojego bezpieczeństwa i bezawaryjnego funkcjonowania PCTV MediaCenter 300i oraz komputera zapoznaj się z poniższymi uwagami: Komponenty komputerowe są wrażliwe na działanie pola elektrostatycznego. Zneutralizuj swoje napięcie elektrostatyczne zanim dotkniesz komponentów narzędziami lub ręką. Zanim otworzysz obudowę komputera upewnij się, że kabel zasilający jest odłączony.

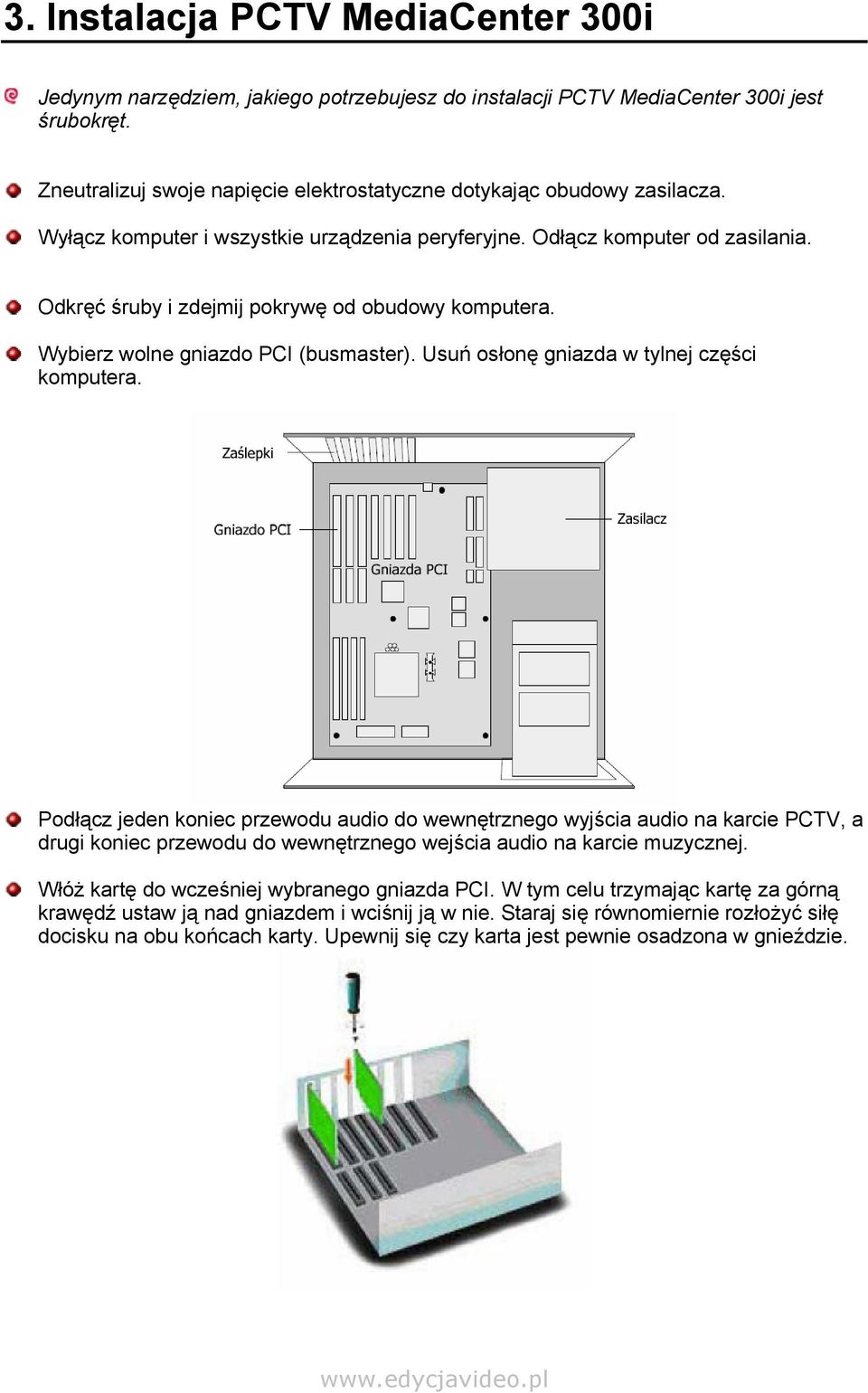

5 3. Instalacja PCTV MediaCenter 300i Jedynym narzędziem, jakiego potrzebujesz do instalacji PCTV MediaCenter 300i jest śrubokręt. Zneutralizuj swoje napięcie elektrostatyczne dotykając obudowy zasilacza. Wyłącz komputer i wszystkie urządzenia peryferyjne. Odłącz komputer od zasilania. Odkręć śruby i zdejmij pokrywę od obudowy komputera. Wybierz wolne gniazdo PCI (busmaster). Usuń osłonę gniazda w tylnej części komputera. Podłącz jeden koniec przewodu audio do wewnętrznego wyjścia audio na karcie PCTV, a drugi koniec przewodu do wewnętrznego wejścia audio na karcie muzycznej. Włóż kartę do wcześniej wybranego gniazda PCI. W tym celu trzymając kartę za górną krawędź ustaw ją nad gniazdem i wciśnij ją w nie. Staraj się równomiernie rozłożyć siłę docisku na obu końcach karty. Upewnij się czy karta jest pewnie osadzona w gnieździe.

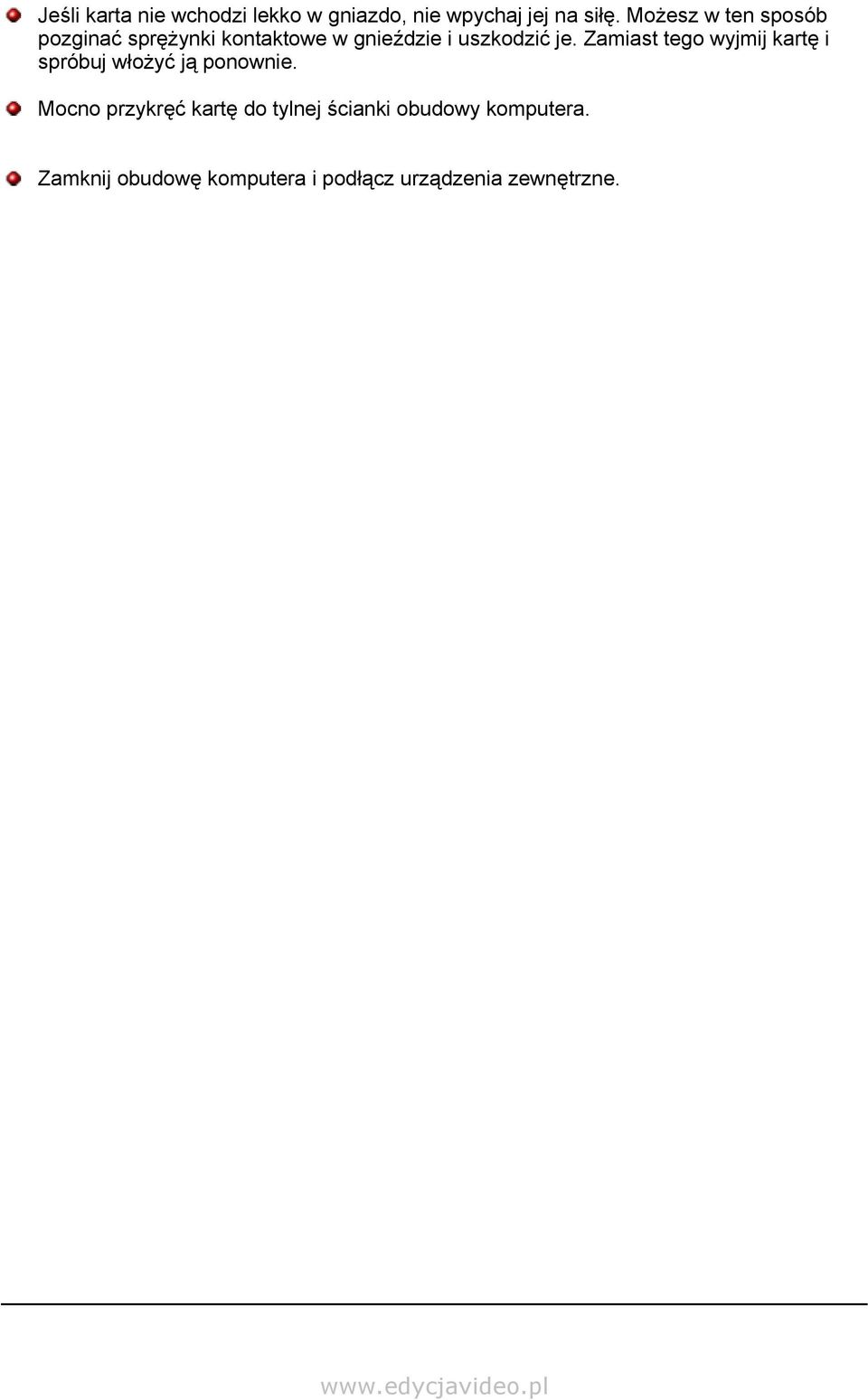

6 Jeśli karta nie wchodzi lekko w gniazdo, nie wpychaj jej na siłę. Możesz w ten sposób pozginać sprężynki kontaktowe w gnieździe i uszkodzić je. Zamiast tego wyjmij kartę i spróbuj włożyć ją ponownie. Mocno przykręć kartę do tylnej ścianki obudowy komputera. Zamknij obudowę komputera i podłącz urządzenia zewnętrzne.

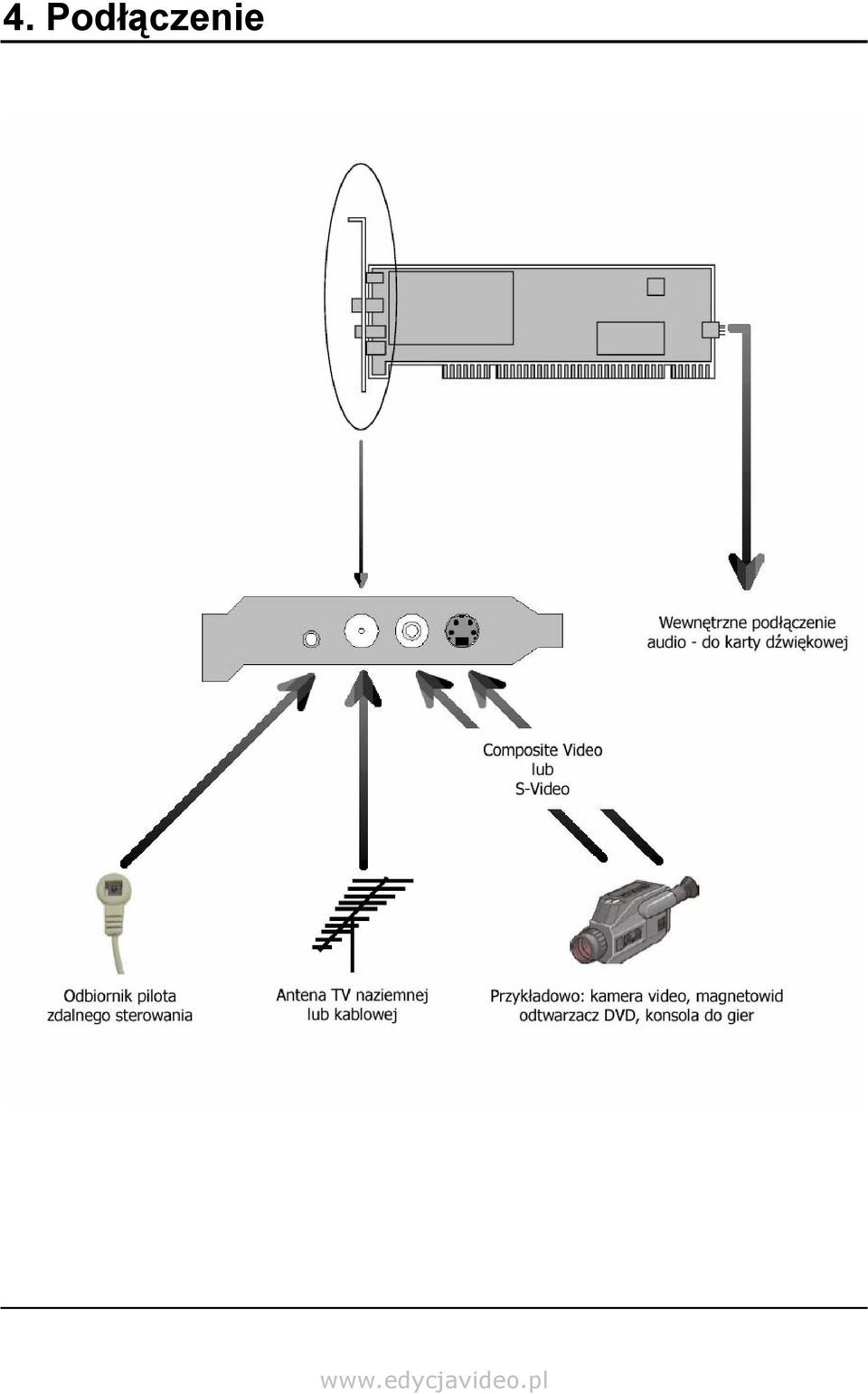

7 4. Podłączenie

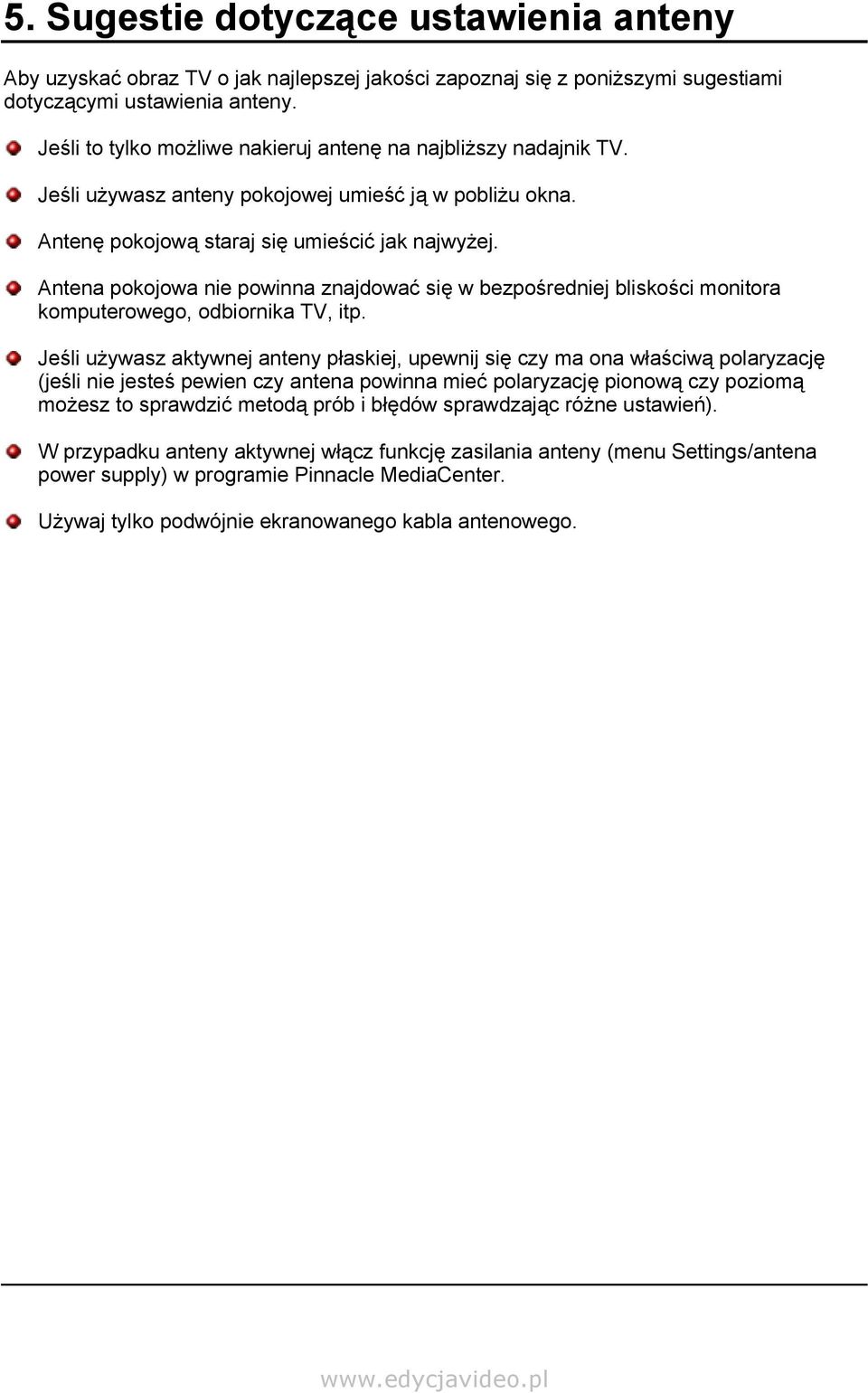

8 5. Sugestie dotyczące ustawienia anteny Aby uzyskać obraz TV o jak najlepszej jakości zapoznaj się z poniższymi sugestiami dotyczącymi ustawienia anteny. Jeśli to tylko możliwe nakieruj antenę na najbliższy nadajnik TV. Jeśli używasz anteny pokojowej umieść ją w pobliżu okna. Antenę pokojową staraj się umieścić jak najwyżej. Antena pokojowa nie powinna znajdować się w bezpośredniej bliskości monitora komputerowego, odbiornika TV, itp. Jeśli używasz aktywnej anteny płaskiej, upewnij się czy ma ona właściwą polaryzację (jeśli nie jesteś pewien czy antena powinna mieć polaryzację pionową czy poziomą możesz to sprawdzić metodą prób i błędów sprawdzając różne ustawień). W przypadku anteny aktywnej włącz funkcję zasilania anteny (menu Settings/antena power supply) w programie Pinnacle MediaCenter. Używaj tylko podwójnie ekranowanego kabla antenowego.
