Napięcie / natężenie prądu wentylatora [V/A] VCV-B-25S. Hałas** [db(a)] Moc nagrzewnicy [kw]

Transkrypt

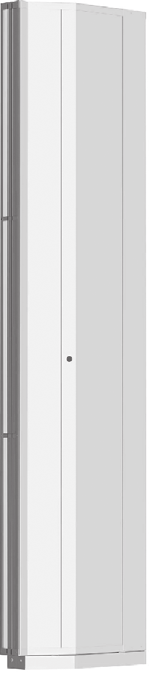

1 VENESSE / VCV Bez nagrzewnicy Nagrzewnica wodna Nagrzewnica elektryczna CECHY GŁÓWNE Długość 2,5 m Typ: Nagrzewnica elektryczna, nagrzewnica wodna, zimna Wydajność do 5500 m 3 /h Regulowane lamele nawiewne Wyjątkowa stylistyka Cicha praca Łatwy montaż Standardowo w kolorze RAL 9010 (na życzenie klienta możliwość wykonania w każdym kolorze z palety RAL) Dostępna wersja ze stali nierdzewnej VENESS jest pionową kurtyną powietrzną z możliwością montażu z prawej lub lewej strony, nadaje się do lokali reprezentacyjnych takich jak banki, biura, restauracje i centra handlowe o zalecanym zasięgu do 5 m. Kurtyny powietrzne powinny być montowane w suchym pomieszczeniu o temperaturze w zakresie od +5 C do +35 C i wilgotności względnej do 80%. jest przeznaczona do przetłaczania powietrza bez pyłów, tłuszczów, oparów chemikaliów czy innego rodzaju zanieczyszczeń. Klasa zabezpieczeń elektrycznych wynosi IP 20. Instalacja kurtyny powietrznej powinna być przeprowadzona przez technika z dziedziny ogrzewania i chłodnictwa. PODSTAWOWE PARAMETRY Kurtyny powietrzne z nagrzewnicą elektryczną są wyposażone w termostat z automatycznym resetem dla temperatur powyżej 50 C oraz termostat awaryjny z resetem ręcznym, który włącza urządzenie całkowicie jeżeli temperatura wewnątrz kurtyny osiągnie 115 C. Nagrzewnice wodne są przewidziane do pracy z maksymalną temperaturą czynnika C oraz maksymalnym ciśnieniu 1.6 MPa. Typ kurtyny powietrznej Wysokość drzwi* [м] Wydatek powietrza [m 3 /g] Hałas** [db(a)] Moc nagrzewnicy [kw] Napięcie / natężenie prądu nagrzewnicy [V/A] Napięcie / natężenie prądu wentylatora [V/A] VCV-B-25S , /6,5 95 VCV-B-25E ,5 24,0 400/33,5 230/6, ,0 VCV-B-25F ,5 36,0 400/50 230/6,5 103 VCV-B-25W ,0 38,87*** - 230/6,5 104 * Zasięg strumienia powietrza w miejscu gdzie jego średnia prędkość spada do 2 m/s. Odpowiada typowi o największej wydajności w optymalnych warunkach. ** Ciśnienie akustyczne mierzone w odległości 3 m od wlotu powietrza do kurtyny. *** Dla różnicy temperatur czynnika grzewczego 90/70 i temperatury powietrza wlotowego równego +18 C. Ciężar [kg] 68

2 VENESSE / VCV Parametry nagrzewnic elektrycznych Typ kurtyny powietrznej Wydatek powietrza [m 3 /g] Moc nagrzewnicy [kw] Temperatura na wylocie t [ C] VCV-B-25E ,33 VCV-B-25F ,00 Parametry nagrzewnic wodnych Typ kurtyny powietrznej Wydatek powietrza [m 3 /g] * Temperatura wlotu powietrza +18 C Moc nagrzewnicy [kw] Temperatura na wylocie [ C] Przepływ wody [l/s] Spadek ciśnienia wody [kpa] dla parametrów wody 60/40 C VCV-B-25W , ,22 2,65 dla parametrów wody 70/50 C VCV-B-25W ,37 33,4 0,30 4,21 dla parametrów wody 80/60 C VCV-B-25W ,03 37,6 0,38 6,20 dla parametrów wody 90/70 C VCV-B-25W ,87 41,9 0,46 8,65 69

3 VENESSE / VCV INSTALACJA I MONTAŻ VENESSE jest przeznaczona do montażu w pozycji pionowej będzie zlokalizowana możliwie najbliżej górnej krawędzi otworu drzwiowego jak to tylko możliwe, zob. rysunek 1. Aby zapewnić poprawne działanie zaleca się aby kurtyna powietrzna była wyższa od otworu drzwiowego (najlepiej o 100 mm), zob. rysunek 2. W zestawie znajduje się konsola montażowa wraz z pokrywą. Wszystkie niezbędne podłączenia mogą być prowadzone poprzez tę konsolę np. zasilanie elektryczne, rury z wodą grzewczą, kabel komunikacyjny itp. Podłączenia mogą być również wykonane od góry poprzez specjalny otwór w górnej pokrywie kurtyny Poprawne działanie kurtyny powietrznej wymaga aby określone odległości od otaczających obiektów były zachowane (zob. rysunek oraz 2). Rury zasilające w czynnik grzewczy oraz kable elektryczne należy podprowadzić do kurtyny powietrznej poprzez ozdobne zawiesie. Standardowo kurtyna powietrzna dostosowana jest do pracy z obu stron otworu drzwiowego, zatem można wybrać kierunek otwarcia pokrywy inspekcyjnej. Pokrywa powinna zawsze otwierać się w kierunku pomieszczenia. 70

4 VENESSE / VCV STEROWANIE Kurtyny powietrzne VENESSE są sterowane za pomocą sterownika naściennego przewodowego łączonego z kurtyną za pomocą kabla komunikacyjnego. Wszystkie kurtyny powietrzne VENESSE można również podłączyć do systemu zarządzania budynkiem poprzez interfejs RS-485. Celem uzyskania bardziej szczegółowych informacji oraz danych niezbędnych do integracji urządzeń z systemami BMS, skontaktuj się ze swoim dostawcą. 71

5 VENESSE / VCV Возможности отдельных типов управления DM z nagrzewnicą wodną lub bez nagrzewnicy DM z nagrzewnicą elektryczną DM z nagrzewnicą wodną Typ sterownika Ręczny Ręczny Ręczny Regulaqa wydajności powietrza 3 Prędkości 3 Prędkości 3 Prędkości Regulaqa mocy grzewczej nagrzewnicy elektrycznej NIE 2 poziomy NIE Regulaqa mocy grzewczej nagrzewnicy wodnej NIE NIE WŁ./WYŁ. Możliwość podłączenia wyłącznika drzwiowego TAK TAK TAK Podłączenie termostatu specjalnego Podłączenie do zegara TAK (tylko jeden z wymienionych) TAK (tylko jeden z wymienionych) TAK (tylko jeden z wymienionych) skaźnik zanieczyszczenia filtra na bazie czasu pracy kurtyny powietrznej TAK TAK TAK Wskaźnik pozycji wyłącznika drzwiowego TAK TAK TAK Schładzanie nagrzewnicy elektrycznej NIE 30 s NIE Szeregowe łączenie kurtyn do 6 do 6 do 6 Podśw1etlen1e wybranej funkqi TAK TAK TAK Sposób połączenia kurtyny ze sterownikiem Niskonapięciowy kabel (12V) 7P o maks. długości 40 m Niskonapięciowy kabel (12V) 7P o maks. długości 40 m Niskonapięciowy kabel (12V) 7P o maks. długości 40 m System sterowania pozwala na pracę z trzema prędkościami obrotowymi wentylatora. Kurtyny powietrzne wyposażone w nagrzewnice elektryczne pozwalają na wybór dwóch poziomów mocy. Regulacja wydajności kurtyn powietrznych z nagrzewnicami wodnymi remove comma musi być dostarczona osobno. System sterowania pozwala na wybór jednego z kilku trybów pracy w czasie gdy drzwi pozostają zamknięte: wyłączenie kurtyny powietrznej kurtyna powietrzna pracuje na pierwszym biegu wentylatora (standardowe ustawienie fabryczne) kurtyna powietrzna pracuje na drugim biegu wentylatora System sterowania umożliwia szeregowe połączenie kilku kurtyn powietrznych, kiedy to za pomocą jednego sterownika można sterować pracą maksymalnie sześciu kurtyn powietrznych jednocześnie w tym samym trybie, podczas gdy każda kurtyna posiada własny wyłącznik drzwiowy. (Wtedy każda kurtyna jest załączana własnym wyłącznikiem drzwiowym). Jedna z kurtyn jest wyposażona w sterownik i pracuje 72

6 VENESSE / VCV jako jednostka nadrzędna. Pozostałe są połączone z kurtyną nadrzędną za pomocą kabla komunikacyjnego i pracują jako jednostki podrzędne. Ten sam typ kabla jest stosowany zarówno do łączenia kurtyn ze sterownikiem jak i kurtyn pomiędzy sobą. Opcjonalny zewnętrzny element przełączający może zostać podłączony do jednostki nadrzędnej dodatkowo, oprócz wyłącznika drzwiowego (jak wyłącznik czasowy oraz zewnętrzny czujnik temperatury). Ten zewnętrzny element przełączający włączy lub wyłączy wszystkie połączone kurtyny. Zasada łączenia kurtyn została wyjaśniona na poniższym rysunku. STEROWANIE NAGRZEWNICĄ WODNĄ Zawór trójdrogowy z siłownikiem elektrycznym z termostatem kanałowym TER-K lub termostatem pomieszczeniowym TER-P. Zawór przełącza zasilanie ciepłej wody na kurtynę powietrzną lub z powrotem do instalacji w zależności od temperatury strumienia powietrza z kurtyny lub temperatury w pomieszczeniu. Dla każdej kurtyny powietrznej wymagany jest jeden zawór ZV-3. AKCESORIA Niezbędne akcesoria Tylko dla kurtyn powietrznych z wymiennikami wodnymi. Zawór trójdrogowy z siłownikiem elektrycznym ZV-3 (szczegółowy opis na stronie 279) Akcesoria opcjonalne Kabel komunikacyjny Kabel komunikacyjny jest przeznaczony do łączenia sterowników z kurtyną lub do łączenia kurtyn pomiędzy sobą szeregowo. Standardowa długość kabla dostarczanego wraz z kurtyną to Sm. Inne długości są dostępne na zamówienie. Przy zamówieniu należy się posługiwać następującym oznaczeniem kodowym. KABEL-05M 03, 05, 08, 10, 15, 20, 30, 40 długość kabla w m (o ile nie zaznaczono inaczej w zamówieniu, standardowa długość to 5 m). Maksymalna długość kabla to 40 m. KABEL kabel komunikacyjny 73

7 VENESSE / VCV Wyłącznik drzwiowy DK-1 (szczegółowy opis na stronie 324) Termostat pomieszczeniowy TER-P (szczegółowy opis na stronie 319) Timer z programatorem tygodniowym SH-TM-848 (szczegółowy opis na stronie 321) Elastyczne węże przyłączeniowe OH ххх (szczegółowy opis na stronie 329) SCHEMATY ELEKTRYCZNE Wszystkie schematy elektryczne podane w dokumentacji technicznej mają jedynie charakter wskazówek. Podczas podłączania produktu, należy się ściśle kierować wartościami wskazanymi na tabliczce znamionowej, jak również wskazówkami i schematami umieszczonymi bezpośrednio na produkcie lub do niego dołączonymi. 74

8 VENESSE / VCV OZNACZENIA VCV-B-25 E wersja dla 2W 0 kolor biały RAL 9010 (standardowy) 9 inne kolory z palety RAL N stal nierdzewna 1 zdalny sterownik typu DM E z nagrzewnicą elektryczną 3-fazową 400V F z nagrzewnicą elektryczną o zwiększonej wydajności W wielorzędowa nagrzewnica wodna S bez nagrzewnicy 25 długość nominalna 2500 mm B typoszereg VCV kurtyna powietrzna VENESSE 75
