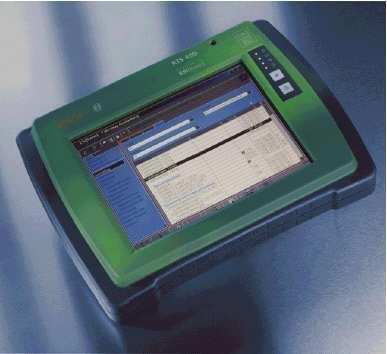

1 KTS 650 Opis przyrządu Instrukcja obsługi

2 Spis treści 1. WSKAZÓWKI OGÓLNE UMOWA GRUPA UśYTKOWNIKÓW PRZYRZĄDU 4 2. ZASADY BEZPIECZNEGO UśYTKOWANIA 5 3. INFORMACJE OGÓLNE ZASTOSOWANIE OPIS PROGRAMU ESI[TRONIC] ELECTRONIC SERVICE INFORMATION TRANSPORTOWANIE DOKUMENTACJA DOTYCZĄCA OBD KONSERWACJA PODŁĄCZANIE DO POJAZDU 6 4. ZAKRES DOSTAWY 7 5. OPIS PRZYRZĄDU KTS KTS EKRAN ORAZ ELEMENTY OBSŁUGOWE LISTWA PODŁĄCZENIOWA NAPĘD DVD/CD (WYPOSAśENIE DODATKOWE DLA UPDATE OPROGRAMOWANIA ESI[TRONIC]) WIDOK OD PRZODU LISTWA PODŁĄCZENIOWA KLAWIATURA PS/2 (WYPOSAśENIE DODATKOWE) MYSZ USB MONITOR ZEWNĘTRZNY 9 6. URUCHAMIANIE PRZED PIERWSZYM WŁĄCZENIEM ŁADOWANIE AKUMULATORA WEWNĘTRZNEGO INSTALOWANIE SYSTEMU OPERACYJNEGO PANEL STEROWANIA WINDOWS ZASILANIE NAPIĘCIEM ZASILANIE Z AKUMULATORA WEWNĘTRZNEGO ŁADOWANIE AKUMULATORA WEWNĘTRZNEGO WŁĄCZANIE I WYŁĄCZANIE KTS WŁĄCZANIE WYŁĄCZANIE RĘCZNE WYŁĄCZANIE AUTOMATYCZNE USTAWIENIE JASNOŚCI INSTALOWANIE UPDATE PODŁĄCZANIE NAPĘDU DVD/CD ESI[TRONIC] ELECTRONIC SERVICE INFORMATION 15 2

3 6.8.3 PRAWIDŁOWE UśYTKOWANIE PŁYT CD-ROM WKŁADANIE PŁYTY CD-ROM DO NAPĘDU WYJMOWANIE PŁYTY CD-ROM Z NAPĘDU DVD/CD PODŁĄCZANIE KLAWIATURY DO PORTU PS/2 (WYPOSAśENIE DODATKOWE) PODŁĄCZANIE ZEWNĘTRZNEGO MONITORA OBSŁUGA EKRAN DOTYKOWY KLAWIATURA WIRTUALNA KLAWIATURA PS/2 (WYPOSAśENIE DODATKOWE) MODUŁ POMIAROWY WSKAZÓWKI DOTYCZĄCE ZASILANIA Z AKUMULATORA POJAZDU MULTIMETR, OSCYLOSKOP DIAGNOSTYKA STEROWNIKÓW DRUKOWANIE DRUKOWANIE (DIAGNOSTYKA STEROWNIKÓW) ZMIENIANIE DRUKARKI DOMYŚLNEJ CO NALEśY ZROBIĆ, GDY WYMIANA AKUMULATORA WEWNĘTRZNEGO UTYLIZOWANIE AKUMULATORA WYPOSAśENIE DODATKOWE CZĘŚCI ZAMIENNE DANE TECHNICZNE KTS MULTIMETR OSCYLOSKOP ZASILACZ WYMIARY I MASA TEMPERATURA UśYTKOWANIA ELEKTROMAGNETYCZNA KOMPATYBILNOŚĆ 23 3

4 1. Wskazówki ogólne Przed uruchomieniem i przystąpieniem do obsługi przyrządu jest konieczne dokładne zapoznanie się z instrukcją obsługi, a zwłaszcza z zasadami zachowania bezpieczeństwa. W ten sposób nabędzie się umiejętności posługiwania przyrządem, dla własnego bezpieczeństwa, a takŝe, aby zapobiec uszkodzeniom aparatury. 1.1 Umowa Przystępując do eksploatacji przyrządu uŝytkownik uznaje następujące postanowienia: Prawo autorskie Oprogramowanie i baza danych są własnością firmy Robert Bosch lub jej poddostawców i są chronione przed powielaniem ustawą o prawie autorskim, międzynarodowymi umowami oraz innymi przepisami krajowymi. Dlatego powielanie i przenoszenie własności danych oraz oprogramowania w całości lub w części jest niedopuszczalne i karalne; w przypadku zajścia czynu bezprawnego firma Robert Bosch zastrzega sobie prawo dochodzenia na drodze sądowej wyrównania poniesionych strat. Odpowiedzialność Wszystkie dane zawarte w tym programie są oparte na osiągalnych informacjach podawanych przez producentów i importerów. Firma Robert Bosch nie moŝe ręczyć za prawidłowość i kompletność oprogramowania i danych; firma nie odpowiada za szkody, które są wynikiem błędnego oprogramowania i danych. W kaŝdym przypadku odpowiedzialność firmy ogranicza się do kwoty, jaką klient poniósł faktycznie nabywając ten produkt. To wyłączenie odpowiedzialności nie dotyczy szkód, które zostały spowodowane umyślnie lub przez duŝe zaniedbanie ze strony firmy Robert Bosch. Gwarancja Stosowanie niedopuszczonych hardware i software prowadzi do zmiany naszych produktów, a tym samym do wyłączenia odpowiedzialności z tytułu rękojmi i gwarancji, równieŝ wtedy, gdy w między czasie hardware lub software zostały z powrotem usunięte lub skasowane. Nie wolno dokonywać Ŝadnych zmian w produkcie. Do przyrządu mogą być uŝywane wyłącznie oryginalne części zamienne. W przeciwnym razie tracą waŝność wszelkie roszczenia gwarancyjne. Przyrząd moŝe być eksploatowany tylko z udostępnionym przez Boscha systemem operacyjnym. Zastosowanie innego systemu powoduje cofnięcie gwarancji. Ponadto producent nie ponosi odpowiedzialności za szkody wynikłe wskutek stosowania niedopuszczonego systemu operacyjnego. 1.2 Grupa uŝytkowników przyrządu Przyrząd KTS został stworzony dla wykształconego personelu branŝy samochodowej, takiego jak mechanicy, elektrycy, mistrzowie, technicy oraz inŝynierowie. 4

5 2. Zasady bezpiecznego uŝytkowania! Wskazówki dotyczące bezpiecznego uŝytkowania przyrządu oraz jego ochrony i podzespołów pojazdu przed uszkodzeniem podano w opisie oprogramowania Informacje ogólne 3.1 Zastosowanie KTS 650 jest przenośnym przyrządem diagnostycznym, przeznaczonym do wykorzystania w warsztatach samochodowych. Przyrząd KTS 650 umoŝliwia: Przeprowadzenie diagnozy sterowników Odczytanie pamięci usterek Określenie wartości rzeczywistych Załączanie nastawników Graficzne przedstawienie przebiegów wartości mierzonych w funkcji czasu Wykorzystanie innych specyficznych funkcji sterowników (np. zerowanie wskaźników terminów obsługi) UŜycie systemu informacyjnego ESI[tronic] firmy Bosch Sprawdzanie podzespołów Schematy elektryczne Rozmieszczenie podzespołów Wskazówki dotyczące badania Instrukcje montaŝu Informacje serwisowe Funkcje multimetru Pomiary napięcia Pomiary rezystancji Pomiary natęŝenia prądu (tylko z wyposaŝeniem dodatkowym w cęgi do pomiaru prądu lub bocznik ) Wykorzystanie oscyloskopu dwukanałowego do rejestrowania wartości mierzonych. KTS 650 jest precyzyjnym przyrządem i nie wolno go naraŝać na przegrzanie (np. przez wystawienie na promienie słoneczne), uderzenia i wibracje, pola magnetyczne oraz nadmierne zanieczyszczenie. 3.2 Opis programu Opis programu do diagnostyki sterowników jest zawarty w instrukcji obsługi , dołączanej do wyposaŝenia przyrządu. 3.3 ESI[tronic] Electronic Service Information Opis instalowania oraz udostępniania ESI[tronic] moŝna znaleźć w instrukcji obsługi ESI[tronic] setup & instalacja. 3.4 Transportowanie W celu przetransportowania KTS naleŝy wyciągnąć przewody podłączeniowe z tyłu przyrządu. Zaleca się przewoŝenie przyrządu w dostarczonej walizce, która słuŝy równieŝ do jego przechowywania. 3.5 Dokumentacja dotycząca OBD Więcej informacji na temat diagnostyki OBD moŝna znaleźć w następującej dokumentacji: - Gniazda diagnostyczne w samochodach osobowych Diagnozowanie sterowników za pomocą złącz OBD

6 3.6 Konserwacja Obudowę przyrządu KTS 650 oraz jego ekran moŝna czyścić tylko miękkimi ściereczkami oraz neutralnie działającym środkiem do mycia. Nie wolno stosować środków do czyszczenia działających ściernie lub szmacianego czyściwa warsztatowego. 3.7 Podłączanie do pojazdu KTS 650 jest przystosowany do zasilania napięciem 12 V (samochody osobowe) i 24 V (samochody cięŝarowe). Rys. 1. Schemat podłączania KTS 650 6

7 4. Zakres dostawy - KTS Zasilacz 90/264 V AC - Przewód podłączeniowy dla zasilacza - Przewód połączeniowy UNI ze złączem 6- stykowym - OBD-adapter wymienny ISO-CAN - Przewód pomiarowy czerwony - Przewód pomiarowy niebieski - Przewód pomiarowy Ŝółty - Przewód pomiarowy czarny - Dwie końcówki z ostrzem czerwone - Zacisk przyłączeniowy czarny - Rozgałęziacz dla podłączenia zasilania - Dwa pióra dotykowe - Walizka - Instrukcja obsługi - Przewód USB 2m np. do drukarki (biały) - Przewód USB 1m do podłączenia DVD (czarny) - Zewnętrzny napęd DVD/CD (tylko ) 5. Opis przyrządu KTS 650 KTS 650 jest przenośnym, modułowo zbudowanym przyrządem diagnostycznym, przeznaczonym równieŝ do przekazywania informacji uŝytkownikowi. Przyrząd zawiera mikroprocesor, dysk twardy z zainstalowanym oprogramowaniem, wskaźnik LCD, akumulator litowy oraz moduł pomiarowy z multimetrem i oscyloskopem. Fabrycznie na dysku twardym jest zainstalowane aktualne oprogramowanie zawierające ESI[tronic] CD- U, CD-A i CD-C oraz aplikacje Boscha. Do obsługiwania przyrządu słuŝy pióro z ekranem dotykowym oraz wirtualna klawiatura. MoŜna równieŝ podłączyć odpowiednią dla danego kraju klawiaturę PS/2 (wyposaŝenie dodatkowe). Dane i wartości pomiarowe moŝna drukować za pomocą zewnętrznej drukarki (np. PDR218 dostępna jako wyposaŝenie dodatkowe), podłączonej do portu USB. Drukarkę moŝna zamówić u przedstawiciela firmy Bosch. Jako wskaźnik zastosowano ekran LCD. MoŜna równieŝ podłączyć dodatkowo monitor zewnętrzny. KTS 650 i jego akcesoria moŝna przechowywać w walizce. Rys. 2. WyposaŜenie walizki z KTS KTS Walizka 3. OBD-adapter wymienny ISO-CAN 4. Pióro dotykowe 5. Rozgałęziacz do podłączenia KTS 650 oraz napędu DVD do zasilacza 6. Przewód pomiarowy z zaciskiem 7. Przewody pomiarowe do pracy z multimetrem 8. Zasilacz 7

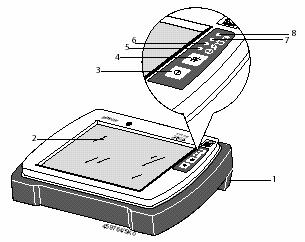

8 5.1 KTS 650! Podczas umieszczania KTS 650 w komorze silnika, jego metalowe dno obudowy moŝe spowodować zwarcie na akumulatorze. KTS 650 zawieszony na kole kierownicy moŝe stanowić zagroŝenie dla obsługującego w przypadku wyzwolenia poduszki powietrznej Ekran oraz elementy obsługowe Rys. 3. Ekran oraz elementy obsługowe w KTS Uchwyt do noszenia 2. Wskaźnik LCD z ekranem dotykowym 3. Przycisk włączanie/wyłączanie 4. Przycisk Menu Start 5. Dioda LED sygnalizująca włączenie przyrządu 6. Dioda LED sygnalizująca zasilanie zewnętrzne 7. Dioda LED sygnalizująca stan naładowania wewnętrznego akumulatora 8. Dioda LED sygnalizująca dostęp do dysku twardego Listwa podłączeniowa Rys. 4. Listwa podłączeniowa KTS Gniazdo podłączeniowe dla pomiarów oscyloskopowych oraz wielkości U/I (CH2) 2. Gniazdo masy 3. Gniazdo podłączeniowe dla pomiarów oscyloskopowych oraz wielkości U/I/R (CH1) 4. Gniazdo podłączeniowe dla przewodu diagnostycznego 5. Gniazdo dla karty PCMCIA, np. dla napędu DVD 6. Gniazdo podłączeniowe (RJ45) dla sieci (LAN) 7. Porty USB 8. Gniazdo podłączeniowe dla mikrofonu 9. Gniazdo podłączeniowe dla słuchawek 10. Gniazdo podłączeniowe dla zewnętrznego monitora (wyjście video) 11. Gniazdo podłączeniowe dla zasilacza 12. Gniazdo podłączeniowe PS/2 dla klawiatury Na tylnej ściance KTS 650 znajduje się legenda miejsc podłączenia na listwie. 8

9 5.2 Napęd DVD/CD (wyposaŝenie dodatkowe dla update oprogramowania ESI[tronic]) Podłączanie napędu DVD/CD oraz instalowanie oprogramowania ESI[tronic] zostały opisane w rozdziale Widok od przodu Rys. 5. Napęd DVD/CD 1. Szufladka DVD/CD 2. Wskaźnik dostępu (świeci, kiedy DVD/CD-ROM czyta dane) 3. Wysuwanie szufladki 4. Awaryjne wysuwanie szufladki Listwa podłączeniowa Rys. 6. Listwa podłączeniowa DVD/CD 1. DC input, podłączenie zasilacza 2. Gniazdo podłączeniowe dla przewodu łączącego z KTS 650, moŝe to być takŝe gniazdo USB 3. Gniazda audio 5.3 Klawiatura PS/2 (wyposaŝenie dodatkowe) KTS 650 moŝna obsługiwać równieŝ za pomocą klawiatury zewnętrznej PS/2. Klawiatura przystosowana do języka danego kraju jest dostarczana jako wyposaŝenie dodatkowe. 5.4 Mysz USB KTS 650 moŝna obsługiwać równieŝ za pomocą myszy podłączonej do portu USB. 5.5 Monitor zewnętrzny W przypadku podłączenia monitora zewnętrznego na jego ekranie pojawi się obraz identyczny z obrazem pokazywanym na ekranie LCD przyrządu. Oba wskazania są aktywne. 6. Uruchamianie 6.1 Przed pierwszym włączeniem Przed pierwszym uruchomieniem przyrządu naleŝy upewnić się, Ŝe napięcie sieci zgadza się z napięciem podanym na zasilaczu. 6.2 Ładowanie akumulatora wewnętrznego Akumulator w KTS 650 jest zawsze ładowany automatycznie, kiedy nastąpi podłączenie zewnętrznego zasilania napięciem. W przypadku prawie rozładowanego akumulatora, jego naładowanie potrwa około 3 godzin, aŝ do osiągnięcia stanu gotowości do pracy i moŝliwości zasilania KTS 650. Kiedy stopień naładowania spadnie < 80%, zaczyna migotać dioda LED wskazania stanu naładowania akumulatora. Kiedy stopień naładowania akumulatora osiągnie < 20%, rozlegnie się sygnał ostrzegawczy. NaleŜy wtedy niezwłocznie doładować akumulator. W kaŝdej chwili moŝna odczytać wskaźnik stanu 9

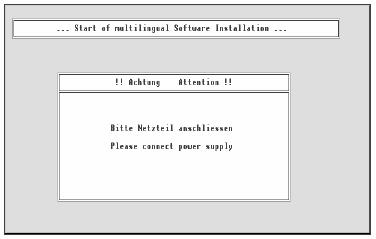

10 naładowania akumulatora. Wskaźnik ten wywołuje się na ekranie, wykonując piórem dotykowym podwójne kliknięcie na ikonie. Wskaźnik stanu naładowania akumulatora będzie podawał dokładną informację o pojemności akumulatora dopiero po kilku cyklach ładowania i rozładowania. 6.3 Instalowanie systemu operacyjnego W KTS 650 jest fabrycznie zainstalowany system operacyjny Windows XP w kilku językach. W trakcie pierwszego uruchamiania naleŝy wybrać język, który później zostanie ostatecznie zainstalowany.! Po wybraniu języka wszystkie pozostałe wersje językowe zostaną usunięte. Późniejsza zmiana nie jest moŝliwa! Przed rozpoczęciem instalacji upewnić się najpierw, czy jest podłączony zasilacz. Włączyć KTS 650 przyciskiem. Pokazany niŝej komunikat pojawi się tylko wtedy, gdy zasilacz nie zostanie podłączony. Proszę podłączyć zasilacz Komunikat przekazuje jeszcze raz informację o konieczności podłączenia zasilacza. Dopiero po wykonaniiu polecenia rozpocznie się instalowanie systemu operacyjnego. (1) Na pokazanym niŝej zrzucie ekranu wybrać piórem dotykowym język dla Windows XP. 10

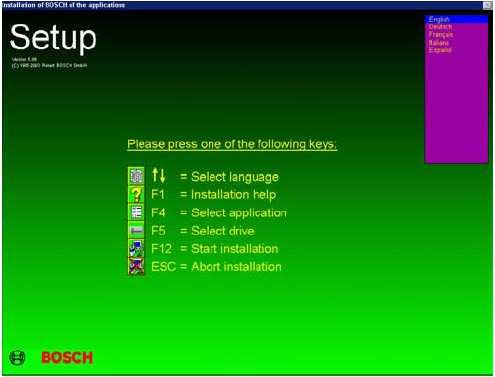

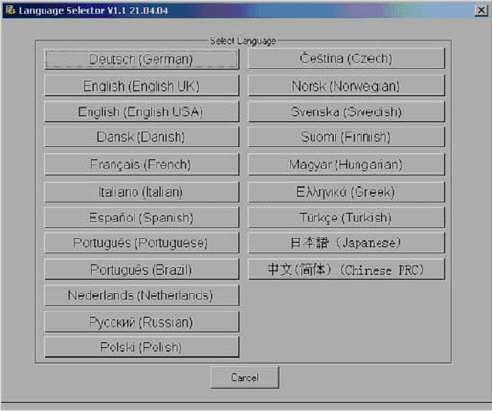

11 ! NaleŜy zwrócić uwagę, Ŝe po zainstalowaniu wybranego języka, wszystkie pozostałe wersje językowe Windows zostaną usunięte. Późniejsza zmiana nie jest moŝliwa! (2) Wykonać piórem dotykowym podwójne kliknięcie na wybranym przez siebie języku i stosować się do poleceń wyświetlanych na ekranie. (3) Po wybraniu języka dla Windows XP pojawi się menu Setup (4) Za pomocą pióra wybieramy język instalacji a potem uruchamiamy instalację przez wybór F12 (5) Po akceptacji warunków umowy instalowane są Bosch Aplikacje 11

12 Po instalacji Bosch Aplikacji komputer staruje ponownie. Po uruchomieniu systemu pojawi się w KTS 650 ekran startowy Wybór aplikacji Bosch. Ten ekran będzie się zawsze pojawiał po włączeniu przyrządu (patrz podrozdział 6.5.1). Przed przystąpieniem do pracy naleŝy wgrać aktualne oprogramowanie ESI. W tym celu skorzystać ze wskazówek zawartych w dołączonej do pakietu ESI[tronic] instrukcji ESI[tronic] setup & instalacja Ekran startowy Wybór aplikacji Bosch oraz wszystkie pozostałe aplikacje będą wyświetlane w wybranej wersji językowej systemu operacyjnego. Zanim będzie moŝna przystąpić do korzystania z ESI[tronic], trzeba odblokować program. W tym celu skorzystać ze wskazówek zawartych w dołączonej do pakietu ESI[tronic] instrukcji ESI[tronic] setup & instalacja. Wzór zamówienia poprzez fax moŝna znaleźć w opisie programu KTS 520/550/ Panel sterowania Windows Normalnie w systemie Windows XP Panel sterowania wywołuje się w Ustawieniach w menu Start. Jednak w KTS 650 menu panelu sterowania naleŝy szukać w programach w menu Start. Po wywołaniu panelu sterowania otrzymamy ostrzeŝenie ze wskazówką, Ŝe przyrząd moŝe przestać poprawnie funkcjonować, jeśli zostaną zmienione określone parametry. JeŜeli po dokonaniu zmian w panelu sterowania, przyrząd przestanie poprawnie działać, jego naprawa nie będzie bezpłatna. 6.5 Zasilanie napięciem KTS 650 moŝe być zasilany napięciem na róŝne sposoby: 1. Z zasilacza (stosować tylko zasilacz dostarczony z przyrządem). 2. Z akumulatora pojazdu (po podłączeniu przewodu OBD do gniazda diagnostycznego w pojeździe. Napięcie akumulatora samochodowego powinno wynosić co najmniej 12 V). 3. Z akumulatora wewnętrznego (patrz podrozdział 6.5.2).! Nie uŝywać KTS 650 bez akumulatora wewnętrznego! JeŜeli KTS 650 jest eksploatowany tylko z akumulatora wewnętrznego, to świeci się dioda sygnalizująca stan naładowania akumulatora (poz. 7, rys. 3) Zasilanie z akumulatora wewnętrznego Wbudowany w KTS 650, wstępnie naładowany akumulator jest przewidziany jako akumulator buforowy, który ma zapewnić około jednej godziny samodzielnej pracy przyrządu. Dlatego naleŝy koniecznie zwracać uwagę na to, aby zawsze zapewnić przyrządowi zewnętrzne, długotrwałe zasilanie (z pojazdu lub zasilacza), jeŝeli jego praca ma trwać dłuŝej niŝ godzinę Ładowanie akumulatora wewnętrznego Ładowanie akumulatora w KTS 650 jest nadzorowane automatycznie. Odbywa się zawsze, gdy KTS 650 zostanie podłączony do zasilacza lub akumulatora pojazdu (przewodem do gniazda diagnostycznego w samochodzie). Kiedy pojemność akumulatora spadnie poniŝej 80 %, błyska dioda sygnalizująca stan naładowania (poz. 7, rys. 3) podczas ładowania akumulatora przy wyłączonym KTS 650, a przy włączonym KTS 650 dioda sygnalizująca zewnętrzne zasilanie (poz. 8, rys. 3). Po osiągnięciu maksymalnej pojemności, KTS 650 przełącza ładowanie z szybkiego na ładowanie konserwacyjne. 12

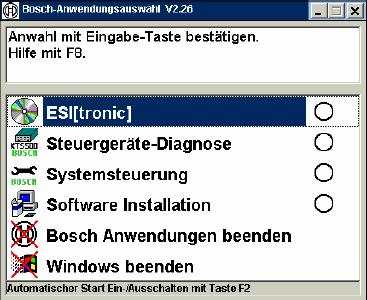

13 6.6 Włączanie i wyłączanie KTS Włączanie Włączyć KTS 650 przyciskiem (poz. 3, rys. 3). Po uruchomieniu systemu pojawi się zawsze ekran startowy Wybór aplikacji Bosch. Na ekranie startowym są dostępne pokazane niŝej aplikacje. Ekran startowy Wybrać piórem dotykowym aplikację, z jaką chcemy pracować. JeŜeli dołączona jest klawiatura PS/2, to Ŝądaną aplikację wybiera się przyciskami kursorowymi i uruchamia klawiszem Enter. Aplikacja Instalacja software jest dostępna tylko wtedy, gdy w napędzie DVD/CD znajduje się CD-ROM ESI[tronic] CD-U, CD-A lub CD-C i jest on połączony z KTS 650. Aplikacja jest potrzebna do uaktualniania oprogramowania, więcej patrz rozdział Wyłączanie ręczne Istnieje kilka moŝliwości wyłączania KTS 650. Wciskając przycisk włączenia/wyłączenia powoduje się, Ŝe KTS 650 kończy pracę. Wciskając przycisk # powoduje się otwarcie menu Start w programie Windows, gdzie moŝna wyłączyć KTS 650, wybierając Zamknij. MoŜna równieŝ zaznaczyć na ekranie Wybór aplikacji Bosch pozycję Zamknij Windows. Wszystkie aktywne aplikacje zostają zakończone i KTS 650 wyłącza się.! JeŜeli KTS 650 zawiesi się wskutek błędnie wykonanej przez komputer operacji, to przyrząd moŝna wyłączyć wciskając na przynajmniej 4 sekundy jednocześnie przycisk włączenia/wyłączenia (poz. 3, rys. 3) oraz przycisk # menu Start (poz. 4, rys. 3). 13

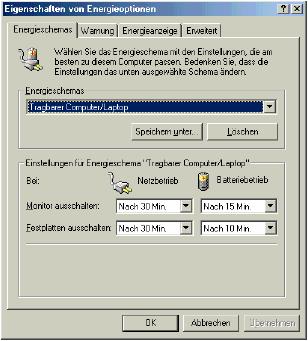

14 6.6.3 Wyłączanie automatyczne W menu Programy / Panel sterowania / Zarządzanie energią moŝna zadać parametry, który umoŝliwią przechodzenie KTS 650 w stan uśpienia przy zasilaniu z sieci lub akumulatora pojazdu oraz wyłączenie monitora lub dysku twardego. Wybrać punkt menu Energia i ustawić Ŝądane parametry. Na poniŝszym rysunku są widoczne ustawienia domyślne.! Nie zmieniać ustawień w punktach menu OstrzeŜenie oraz Rozszerzony. 6.7 Ustawienie jasności Menu ustawienia jasności moŝna wywołać na wyświetlaczu klikając piórem dotykowym na ikonie na pasku narzędzi. Klikanie na pole + powoduje rozjaśnienie wskazań ekranu, a na pole ściemnienie. RóŜne wartości jasności są zapamiętywane dla pracy z akumulatorem wewnętrznym i dla pracy z zasilaniem zewnętrznym. 6.8 Instalowanie update Instalowanie oprogramowania odbywa się z zewnętrznego napędu DVD/CD (wyposaŝenie dodatkowe).! Nie uŝywać napędu DVD/CD w środowisku o duŝym zapyleniu. Podłączać napęd DVD/CD tylko do wyłączonego KTS 650. Do podłączenia napędu DVD/CD uŝywać tylko dostarczonego z przyrządem przewodu z kartą PCMCIA lub przewodu USB (czarnego). Napęd DVD/CD nie ma wyłącznika. Zasilanie napięciem odbywa się poprzez rozgałęziacz z 14

15 wetkniętego do sieci zasilacza Podłączanie napędu DVD/CD 1. Wyłączyć KTS 650! 2. Połączyć zasilacz dostarczonym rozgałęziaczem (kablem Y) z KTS 650 oraz z napędem DVD/CD. Gniazdo przyłączeniowe w KTS 650 znajduje na listwie podłączeniowej (poz. 11, rys. 2), a w napędzie DVD/CD na tylnej ściance. Nie podłączać jeszcze zasilacza do sieci! 3. Połączyć KTS 650 z napędem DVD/CD. UŜyć przewodu z kartą PC, dostarczonego razem z napędem bądź przewodu USB. Kartę PC wetknąć w gniazdo znajdujące się w listwie podłączeniowej KTS 650. Kartę naleŝy wetknąć tak głęboko, aŝ zadziałają zaczepy. Przy czym oznaczenie typu karty musi znaleźć się od spodu. Ze względu na tolerancje wykonania karty naleŝy liczyć się z jej utrudnionym włoŝeniem w gniazdo. W takim przypadku prosimy skorzystać z dolnego gniazda. Przewód połączeniowy połączyć z gniazdem znajdującym się w tylnej ściance napędu DVD/CD. 4. Połączyć zasilacz z siecią. 5. Włączyć KTS 650. Rys. 7. Schemat podłączenia napędu DVD/CD do KTS KTS Napęd DVD 3. Zasilacz 4. Rozgałęziacz 5. Przewód połączeniowy USB lub z kartą PC 6. Przewód sieciowy zasilacza Po wykonaniu podłączenia zewnętrznego napędu DVD/CD prosimy przed zainstalowaniem oprogramowania zapoznać się z treścią podrozdziałów Wybrać na ekranie startowym aplikacji Bosch punkt Instalacja software i postępować według wskazówek. Instalowanie update oprogramowania trwa około 30 minut ESI[tronic] Electronic Service Information Instalowanie programu jest opisane w jednej z instrukcji dołączonej do CD-ROM-u. Prosimy postępować zgodnie z instrukcją Prawidłowe uŝytkowanie płyt DVD/CD-ROM Płyty DVD/CD-ROM wkładać do napędu tylko czystymi, nie zatłuszczonymi rękoma! Nie dotykać nie opisanej strony płyty. Płyt nie opisywać i nie naklejać na nie etykiet. 15

16 Do czyszczenia zabrudzonej płyty nie stosować rozpuszczalnika, jak na przykład benzyny lub rozcieńczalnika do farb; stosować środek do czyszczenia płyt gramofonowych lub środek antystatyczny. Ślady po palcach lub kurz usuwać ostroŝnie miękką szmatka, wykonując ruchy od środka na zewnątrz. Nie wystawiać płyt na działanie wysokich temperatur lub bezpośredniego promieniowania słonecznego Wkładanie płyty CD-ROM do napędu! Spowodować wysunięcie szuflady przyciskiem na napędzie DVD/CD. WłoŜyć do szuflady płytę CD-ROM nadrukiem do góry. Nigdy nie wciskać na siłę szuflady do napędu! Spowodować wsunięcie się szuflady wciskając przycisk na napędzie Wyjmowanie płyty CD-ROM z napędu DVD/CD Wcisnąć przycisk na napędzie w celu wysunięcia szuflady. Szuflada wysuwa się całkowicie z napędu. Wyjąć płytę CD-ROM z szuflady, trzymając ją między dwoma palcami. OdłoŜyć płytę do pudełka. 6.9 Podłączanie klawiatury do portu PS/2 (wyposaŝenie dodatkowe) Wtyk klawiatury połączyć z portem PS/2 w listwie podłączeniowej KTS 650 (poz. 12, rys. 4). Korzystając z klawiatury naleŝy przy pierwszym uruchomieniu wybrać odpowiedni dla kraju język i układ klawiatury w Panel sterowania / Konfigurowanie / Ustawianie Podłączanie zewnętrznego monitora Podłączyć przewód monitora (wyposaŝenie dodatkowe) do odpowiedniego gniazda w listwie podłączeniowej KTS 650 (poz. 10, rys. 4). Drugi koniec przewodu podłączyć do monitora. 7. Obsługa Przyrząd moŝna obsługiwać za pomocą: ekranu dotykowego, posługując się piórem dotykowym lub wirtualnej klawiatury wyświetlanej na ekranie, posługując się piórem dotykowym lub zewnętrznej klawiatury z wtykiem PS/2 (wyposaŝenie dodatkowe) 7.1 Ekran dotykowy Ekran dotykowy KTS 650 obsługuje się piórem, które pełni w zasadzie te same funkcje, jak mysz. Jednokrotne kliknięcie lewym przyciskiem myszy odpowiada jednokrotnemu dotknięciu piórem np. do ikony lub ustawieniu kursora na pole wprowadzania danych. Dwukrotne kliknięcie lewym przyciskiem myszy odpowiada dwukrotnemu dotknięciu piórem na ekranie. W ten sposób np. uruchamia się program aplikacji. Kliknięcie prawym przyciskiem myszy odpowiada naciśnięciu piórem na ekran przez czas dłuŝszy niŝ 2 sekundy i powoduje otwarcie istniejącego menu pomocniczego. 16

17 7.2 Klawiatura wirtualna KTS 650 oferuje do dyspozycji wirtualną klawiaturę. W celu otwarcia klawiatury naleŝy kliknąć na ikonę na pasku narzędzi. Rys. 8. Wirtualna klawiatura na ekranie Aby spowodować wprowadzenie wybranego znaku, naleŝy dwa razy dotknąć go piórem. Kliknięcie na klawisz shft spowoduje przestawienie klawiatury na duŝe litery oraz znaki specjalne. Powtórne kliknięcie tego samego klawisza powoduje powrót do małych liter i liczb. Klikając na ikonę w pasku narzędzi, moŝna zmienić zestaw znaków klawiatury na inny język. Ikona pokaŝe wtedy inny skrót (np. En, Fr, It, itd.). 7.3 Klawiatura PS/2 (wyposaŝenie dodatkowe) Korzystając z klawiatury podłączonej do KTS 650 zwrócić uwagę, aby świeciła się kontrolka Num., w przeciwnym przypadku nie będzie moŝna wprowadzać klawiszami numerycznymi Ŝadnych cyfr. W poniŝszym zestawieniu pokazano waŝniejsze funkcje klawiszy. Funkcja Przechodzenie do innego przycisku, rejestru lub pola wprowadzania danych Poruszanie się w obszarze jednego przycisku, registru lub listy Uaktywnianie lub wyłączanie aktywności pól wyboru Wybranie przycisku Start Przyjęcie wprowadzonych danych lub dalej Anulowanie Uaktywnienie rozwijanego menu Przechodzenie między aktywnymi aplikacjami Zakończenie aktywnej aplikacji Wywołanie wyboru aplikacji Bosch Klawiatura I (klawisz TAB) (klawisze kursorowe) klawisz spacji Ctrl + Esc (Enter) Esc Alt + litera Alt + Tab Alt + F4 F10 17

18 8. Moduł pomiarowy KTS 650 jest wyposaŝony w multimetr dwukanałowy oraz oscyloskop dwukanałowy. Funkcja oscyloskopu jest dostępna od wersji ESI[tronic] 2002/3. Wolno stosować tylko dostarczone z przyrządem przewody pomiarowe, zaopatrzone w ochronę przed dotykiem. NaleŜy zawsze przewody pomiarowe najpierw podłączać do KTS 650, a dopiero potem do pojazdu. Przewodów pomiarowych nie ekranowanych nie prowadzić w pobliŝu źródeł silnych zakłóceń, np. przewodów zapłonowych. W przypadku wysokoomowych sygnałów z czujników o niskim progu stosować ekranowany przewód pomiarowy (wyposaŝenie dodatkowe).! Przyrządy KTS 520/550/650 stosować tylko do pomiarów w pojazdach, natomiast nie wolno stosować do pomiarów napięć prądów stałych i zmiennych > 60 V. Kiedy nie jest podłączony przewód do diagnostyki, naleŝy przed przystąpieniem do pomiarów wielkości elektrycznych (U, I, R) zapewnić połączenie KTS 650 z masą pojazdu, wykorzystując w tym celu dostarczony przewód masowy. W przypadku wykonywania pomiarów bez przewodu masowego mogą, wskutek naładowania, wystąpić napięcia groźne dla człowieka. Przewód masowy podłączać moŝliwie blisko badanego obiektu. Podczas odczytywania danych pojazdu w trybie diagnostyka sterowników oscyloskop 1- kanałowy ma ograniczone moŝliwości działania (częstotliwość próbkowania 50 khz zamiast 100 khz) i nie moŝna uŝywać oscyloskopu 2-kanałowego. Dalsze wskazówki dotyczące obsługi przyrządu moŝna znaleźć w opisie programu Wskazówki dotyczące zasilania z akumulatora pojazdu 9.1 Multimetr, oscyloskop Kiedy pomiary napięcia wykonywane są multimetrem KTS 650 lub jego oscyloskopem poprzez kanał 2, to zasilanie z akumulatora pojazdu zostaje odłączone, poniewaŝ kanał pomiarowy 2 nie jest bezpotencjałowy i moŝe przyczyniać się do uzyskania błędnych wyników. 9.2 Diagnostyka sterowników Przed uruchomieniem komunikacji ze sterownikiem następuje automatyczne rozłączenie zasilania napięciem z pojazdu, aby zapewnić pewną komunikację. Rozłączenie to moŝna rozpoznać po zgaśnięciu diody sygnalizującej zewnętrzne zasilanie. 10. Drukowanie Drukarkę (np. PDR 218) moŝna podłączyć do portu USB w KTS Drukowanie (diagnostyka sterowników) Kliknąć piórem dotykowym na przycisk psc (print screen) na wirtualnej klawiaturze. Spowoduje to otworzenie się menu drukowania w programie diagnostyka sterowników. Zasadniczo istnieją dwie moŝliwości drukowania: kopii dokumentacyjnej (hardcopy) oraz protokołu badania (zawierającego adres warsztatu oraz wszystkie zapamiętane wcześniej wartości). Ponadto istnieje moŝliwość podglądu wydruku (wyświetlenie protokołu na ekranie). Wszystkie pokazywane rysunki moŝna wydrukować wybierając tryb drukowania hardcopy. 18

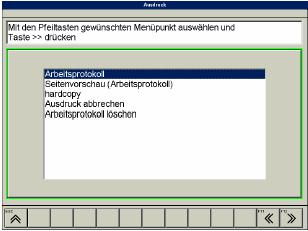

19 JeŜeli w protokóle badania ma być wydrukowana zawartość pamięci usterek, wartości rzeczywiste itp., to naleŝy wartości te zapisać na pokazywanym ekranie klawiszem. Wybrać klawiszami kursorowymi Ŝądany punkt menu i wcisnąć klawisz >> Protokół badania Podgląd wydruku hardcopy Anuluj drukowanie Usuń protokół badania 10.2 Zmienianie drukarki domyślnej Drukarkę PDR 218 ustawioną domyślnie moŝna zmienić w Wybór aplikacji Bosch. Otworzyć Panel sterowania. Pod Konfigurowanie wybrać menu Ustawienia / Drukarki. Zaznaczyć Ŝądany sterownik drukarki i zaakceptować go klawiszem >>. 11. Co naleŝy zrobić, gdy przyrząd nie daje się włączyć i ekran pozostaje ciemny lub migocze. Pojemność akumulatora wewnętrznego nie wystarcza, aby uruchomić przyrząd. Podłączyć przyrząd do zasilacza zewnętrznego lub przewód diagnostyczny do pojazdu (włączony zapłon), aby uzyskać gotowość przyrządu do pracy i umoŝliwić ładowanie akumulatora. przyrząd nie reaguje na wciskanie klawiszy. Przyrząd musi być ustawiony w zdefiniowanym stanie. W tym celu wcisnąć na około 4 sekundy przyciski! oraz #. W ten sposób wyłączać przyrząd tylko wtedy, gdy przestał reagować na wciskanie klawiszy. Ten tryb wyłączania moŝe w pewnych okolicznościach spowodować utratę danych na dysku twardym, jeŝeli został wykonany w trakcie prawidłowej pracy. W tej sytuacji trzeba na nowo wprowadzić dane, które zostały stworzone wewnątrz tej aplikacji diagnostycznej. podczas pracy zostaną w polu wskazówek (pasek info) pokazane nieprawidłowości działania. Postępować zgodnie ze wskazówkami wyświetlonymi na ekranie. wskaźnik myszy nie pokazuje się w tym samym miejscu, w którym kliknięto piórem dotykowym na ekranie. NaleŜy wykonać ponowną kalibrację ekranu. W tym celu w menu Start wywołać Programy / Panel sterowania, a następnie RBsystem. Wybrać program Kalibrowanie ekranu. Kalibrację moŝna wykonać po kliknięciu na pole Uruchom. W Ŝądnym przypadku nie zmieniać innych parametrów tego programu.! W celu uniknięcia błędu paralaksy, oczy obserwatora muszą znaleźć się dokładnie w osi pionowej nad punktami kalibracyjnymi. Klikać punkty kalibracyjne moŝliwie precyzyjnie. Menu kalibrowania ekranu oferuje łącznie 20 punktów kalibracyjnych, w które trzeba kolejno klikać. W ten sposób jest moŝliwe bardzo dokładne wykalibrowanie ekranu. Na zakończenie procesu kalibracyjnego moŝna sprawdzić poprawność kalibracji. W tym celu klikać piórem w róŝnych miejscach ekranu i porównać z zachowaniem się wskaźnika myszy. 19

20 12. Wymiana akumulatora wewnętrznego! W przyrządzie KTS 650 stosować tylko oryginalny akumulator Bosch. Akumulator jest umieszczony z tyłu przyrządu i wymienia się go w sposób następujący: - Wyłączyć KTS Wykręcić wkręty mocujące (1) i podnieść pokrywę (3). - Rozłączyć ewentualnie wtyk wentylatora (2). - Wykręcić wkręty mocujące (4) i usunąć pokrywę akumulatora (5). - Wyciągnąć złącze akumulatora (6). - Wymienić akumulator (7). Rys. 9. Wymiana akumulatora KTS 650. Akumulatora nie podgrzewać, nie spalać, zwierać, uszkadzać mechanicznie i nie ładować nadmiernymi prądami lub z zamienionymi biegunami! Nieprawidłowe postępowanie z akumulatorem grozi zapaleniem lub rozerwaniem! Zalecane środki gaśnicze: woda, CO 2, piasek Utylizowanie akumulatora ZuŜyte akumulatory utylizować zgodnie z obowiązującymi przepisami. 13. WyposaŜenie dodatkowe Nazwa Numer katalogowy Przewód połączeniowy USB (1 m) Przewód połączeniowy USB (2 m) Przewód połączeniowy video Napęd DVD/CD, łącznie z przewodem i kartą PC Klawiatura PS/2, z układem dla danego kraju na zamówienie 20

21 Wózek ze stacją ładującą Drukarka protokółów PDR 218, atramentowa A4, na pojedyncze arkusze Części zamienne Nazwa Numer katalogowy Zasilacz Rozdzielacz (<) Walizka Przewód Multiplekser-OBD Przewód OBD-adaptera wymiennego ISO-CAN (<) Skrzynka UBOX OBD-adaptera wymiennego ISO-CAN (<) Przewód połączeniowy UNI (<) Przewód pomiarowy czerwony (<) Przewód pomiarowy niebieski (<) Przewód pomiarowy Ŝółty (<) Przewód pomiarowy czarny (<) Akumulator (<) (<) Część podlegająca zuŝyciu eksploatacyjnemu 15. Dane techniczne 15.1 KTS Płyta główna MB RAM (pamięć operacyjna) - Dysk twardy 40 GB - Ekran TFT kolorowy 12, 800 x 600 pikseli - Akumulator litowy 7,2 V, 6 Ah Napięcie nominalne z akumulatora pojazdu lub z zasilacza Pobór mocy Diagnozowanie sterowników złączami szeregowymi ISO , SAE J1850VPW oraz SAE J1850PWM i CAN ISO ISO (OBD), ze złącza OBD zgodnie z ISO V V DC ok. 40 W 15.2 Multimetr Kanał 1 (CH1) Kanał 2 (CH2) Dokładność pomiaru DC (CH1 i CH2): Zakres pomiarowy Dokładność Rozdzielczość bezpotencjałowy związany z potencjałem od 0 do ± 200 V, autoranging ± 0,75 % wartości pomiarowej, dodatkowo ± 0,25 % zakresu pomiarowego 100 µv 100 mv (zaleŝnie od zakresu pomiarowego) Dokładność pomiaru AC oraz pomiaru wartości skutecznej (CH1 i CH2): 21

22 Zakres częstotliwości AC Zakres pomiarowy Dokładność Rozdzielczość Dokładność pomiaru rezystancji (CH1): Zakres pomiarowy Dokładność Rozdzielczość 5 Hz 400 Hz od 0 do 200 V, autoranging ± 3 % wartości pomiarowej, dodatkowo ± 0,25 % zakresu pomiarowego 100 µv 100 mv (zaleŝnie od zakresu pomiarowego) od 0,1 Ω do 1 MΩ, autoranging ± 0,75 % wartości pomiarowej, dodatkowo ± 0,25 % zakresu pomiarowego Zakresy pomiarowe natęŝenia prądu (CH1 i CH2): Cęgi 100 A od 0 do ± 100 A Cęgi 600 A od 0 do ± 600 A Bocznik (tylko CH1) od 0 do 600 ma Ogólna rezystancja wejścia Badanie diod 15.3 Oscyloskop Zakres pomiarowy SprzęŜenie Źródło sygnału Tryb wyzwalania Źródło wyzwalania Odchylenie X 0,1 Ω Ω (zaleŝnie od zakresu pomiarowego) 1,5 MΩ napięcie kontrolne max 2 V prąd kontrolny < 2 ma od 0 do ± 200 V DC, AC cęgi U, I, bocznik I norm, auto, próg auto CH1, CH2 5 ms do 100s Od odchylenia czasu 1 s oscyloskop przechodzi w tryb zawijania. Odchylenie Y przy U Odchylenie Y przy cęgach 600 A (1 mv/a) Odchylenie Y przy cęgach 100 A (1 mv/a) Odchylenie Y przy boczniku 600 ma 15.4 Zasilacz Napięcie wejściowe Częstotliwość wejściowa Napięcie wyjściowe 200 mv do 200 V 200 A, 500 A, 600 A 20 A, 50 A, 100 A 200 ma, 500 ma, 600 ma V AC Hz 15 V Temperatura uŝytkowania 0 do +40 C 15.5 Wymiary i masa Wymiary zewnętrzne (dłg. x szer. x wys.) Masa (bez przewodów podłączeniowych) 300 x 400 x 125 mm 4200 g 15.6 Temperatura uŝytkowania Temperatura uŝytkowania 0 do +40 C 22

23 15.7 Elektromagnetyczna kompatybilność Ten produkt jest wyrobem klasy A według normy EN Ochrona środowiska Prosimy utylizować urządzenia elektroniczne zgodnie z obowiązującym systemem recyklingu. Po zakończeniu eksploatacji urządzenia uŝytkownik jest zobowiązany o dostarczenie go do sprzedawcy. 23
