1 Dane CAD 2D-3D Festo PARTdataManager

2 Festo PARTdataManager Dane CAD 2D/3D Teraz jeszcze szybciej i łatwiej Zredukowany czas dzięki danym CAD 2D/3D dla ponad produktów. Korzystanie z techniki CAD umożliwia tworzenie danych CAD zgodnych z multi-cad. Można generować dane zarówno w neutralnym, jak i macierzystym formacie CAD, w zależności od potrzeb użytkownika. Festo PARTdataManager może być zainstalowany jako osobna aplikacja. Interfejsy CAD 2D/3D do: AutoCAD Autodesk Inventor CATIA V5 Creo Pro/ENGINEER NX SOLID EDGE SolidWorks Dane CAD udostępniane przez firmę Festo AG Technologia CAD obsługiwana przez CADENAS GmbH 2015 Można swobodnie korzystać z kompleksowych funkcji wyszukiwania, np. według numerów części lub serii produktów. Nawigacja po danych produktów może odbywać się z wykorzystaniem sortowania według kategorii, można także skonfigurować ulubione opcje lub wyszukiwać informacje za pomocą słów kluczowych, wpisując np. hasło chwytak. Rysunki w formacie 2D można tworzyć z wykorzystaniem ustawień ramek i warstw, zgodnie z wymaganiami użytkownika. Zapraszamy na naszą stronę internetową Można tam znaleźć materiały wideo, które szybko i w prosty sposób objaśniają funkcje tej wersji aplikacji. 2

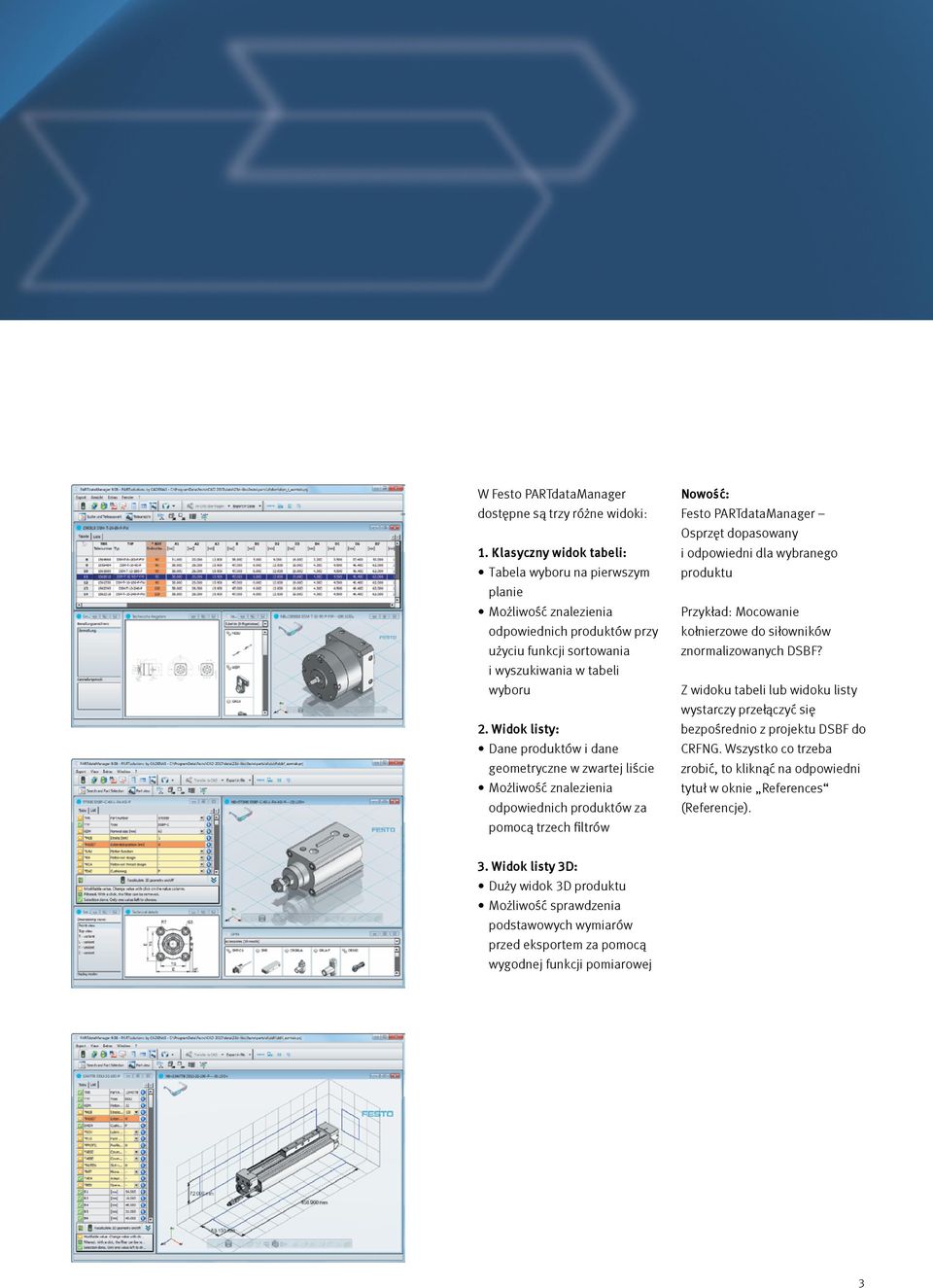

3 W Festo PARTdataManager dostępne są trzy różne widoki: 1. Klasyczny widok tabeli: Tabela wyboru na pierwszym planie Możliwość znalezienia odpowiednich produktów przy użyciu funkcji sortowania i wyszukiwania w tabeli wyboru 2. Widok listy: Dane produktów i dane geometryczne w zwartej liście Możliwość znalezienia odpowiednich produktów za pomocą trzech filtrów Nowość: Festo PARTdataManager Osprzęt dopasowany i odpowiedni dla wybranego produktu Przykład: Mocowanie kołnierzowe do siłowników znormalizowanych DSBF? Z widoku tabeli lub widoku listy wystarczy przełączyć się bezpośrednio z projektu DSBF do CRFNG. Wszystko co trzeba zrobić, to kliknąć na odpowiedni tytuł w oknie References (Referencje). 3. Widok listy 3D: Duży widok 3D produktu Możliwość sprawdzenia podstawowych wymiarów przed eksportem za pomocą wygodnej funkcji pomiarowej 3

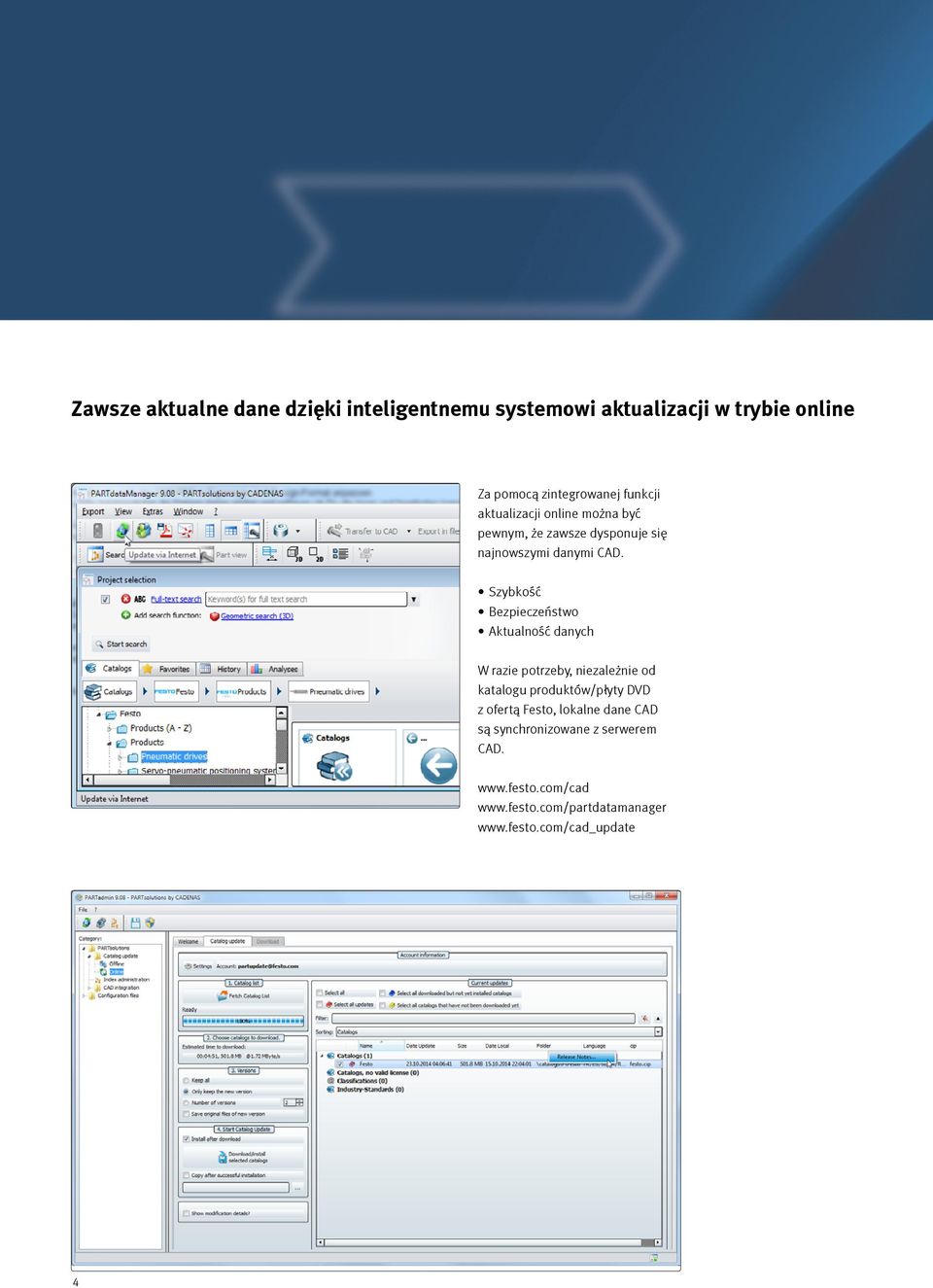

4 Zawsze aktualne dane dzięki inteligentnemu systemowi aktualizacji w trybie online Za pomocą zintegrowanej funkcji aktualizacji online można być pewnym, że zawsze dysponuje się najnowszymi danymi CAD. Szybkość Bezpieczeństwo Aktualność danych W razie potrzeby, niezależnie od katalogu produktów/płyty DVD z ofertą Festo, lokalne dane CAD są synchronizowane z serwerem CAD

5 Aktywuj przypomnienie o aktualizacji podczas instalacji Festo PARTdataManager. Następnie wyświetlona zostanie informacja o aktualizacji. Standardowo przy każdym uruchomieniu systemu Windows, sprawdzana jest dostępność aktualizacji danych CAD. Można również określić, jak często aktualizacje mają być sprawdzane. Funkcja Release Notes Wyświetla produkty ze zaktualizowanymi danymi CAD Można ją uruchomić za pomocą narzędzia do aktualizacji klikając prawym przyciskiem myszy w oknie Catalogue (Katalog). Wyświetl różnice między zainstalowanymi danymi CAD a najnowszą ich wersją, lub wyświetl informacje o starszych wersjach. Informacje o wersji są dostępne w 15 językach. Zalety: Możliwość podjęcia decyzji czy aktualizacje są istotne przed pobraniem nowych danych CAD. 5

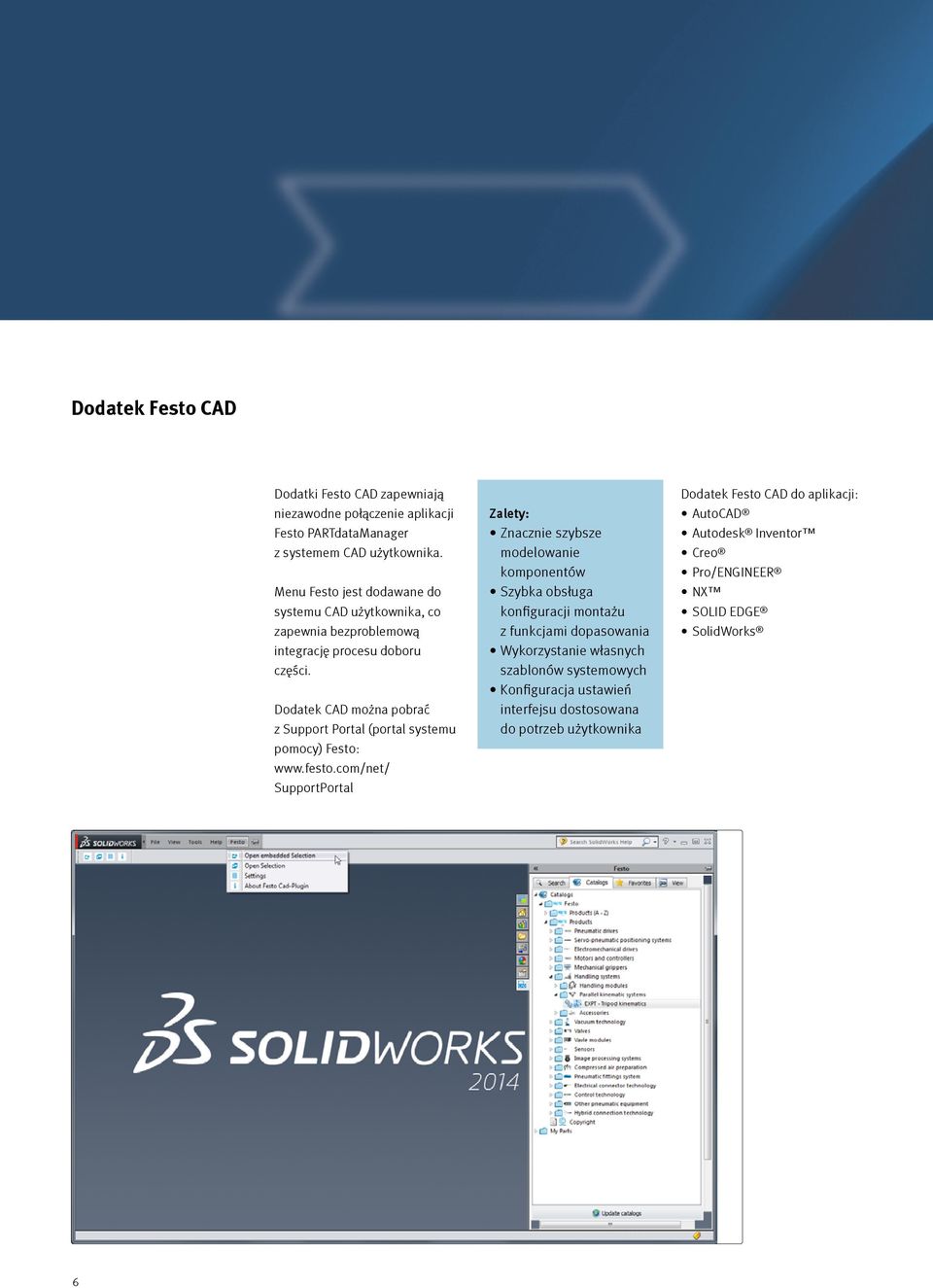

6 Dodatek Festo CAD Dodatki Festo CAD zapewniają niezawodne połączenie aplikacji Festo PARTdataManager z systemem CAD użytkownika. Menu Festo jest dodawane do systemu CAD użytkownika, co zapewnia bezproblemową integrację procesu doboru części. Dodatek CAD można pobrać z Support Portal (portal systemu pomocy) Festo: SupportPortal Zalety: Znacznie szybsze modelowanie komponentów Szybka obsługa konfiguracji montażu z funkcjami dopasowania Wykorzystanie własnych szablonów systemowych Konfiguracja ustawień interfejsu dostosowana do potrzeb użytkownika Dodatek Festo CAD do aplikacji: AutoCAD Autodesk Inventor Creo Pro/ENGINEER NX SOLID EDGE SolidWorks 6

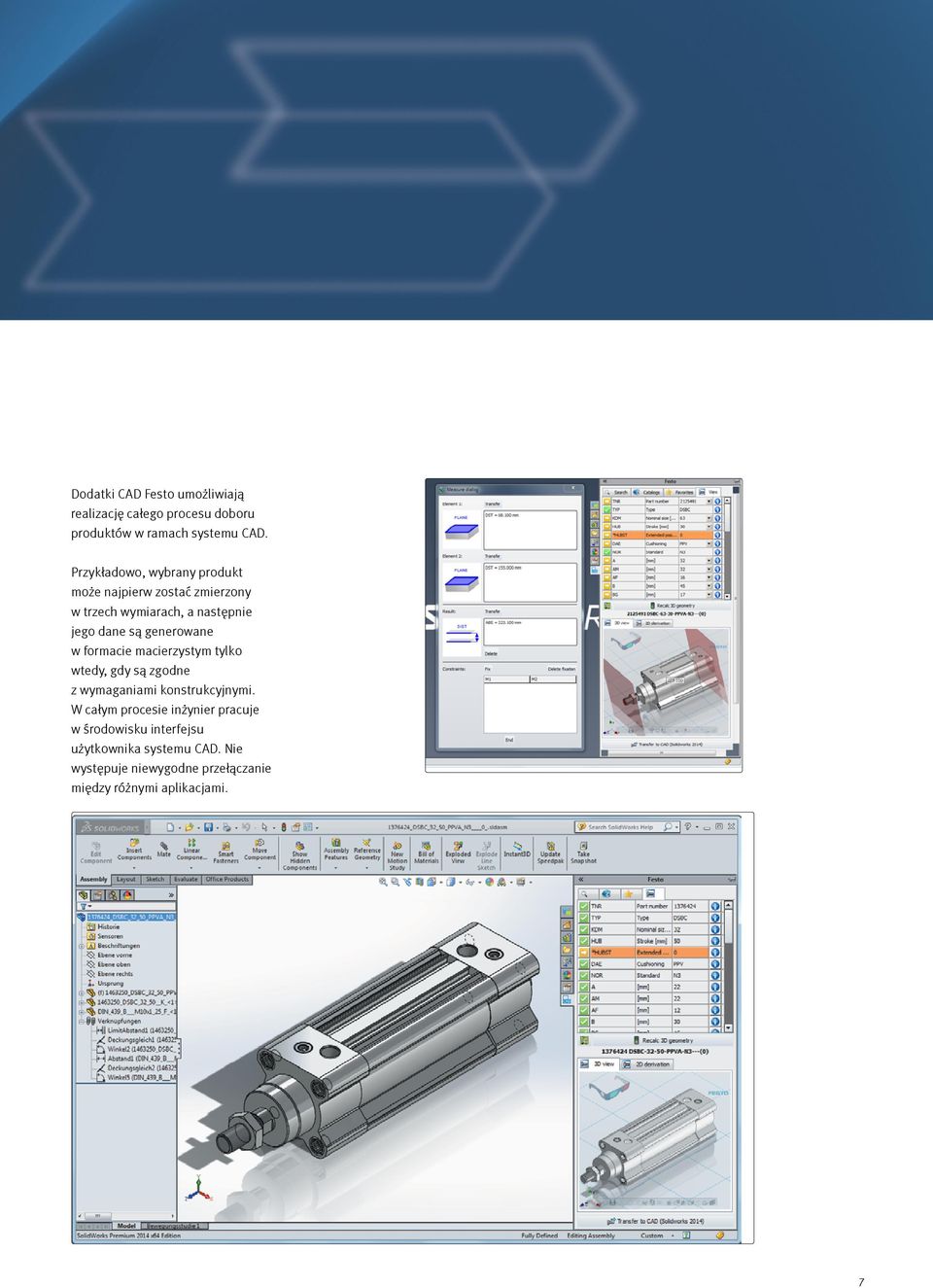

7 Dodatki CAD Festo umożliwiają realizację całego procesu doboru produktów w ramach systemu CAD. Przykładowo, wybrany produkt może najpierw zostać zmierzony w trzech wymiarach, a następnie jego dane są generowane w formacie macierzystym tylko wtedy, gdy są zgodne z wymaganiami konstrukcyjnymi. W całym procesie inżynier pracuje w środowisku interfejsu użytkownika systemu CAD. Nie występuje niewygodne przełączanie między różnymi aplikacjami. 7

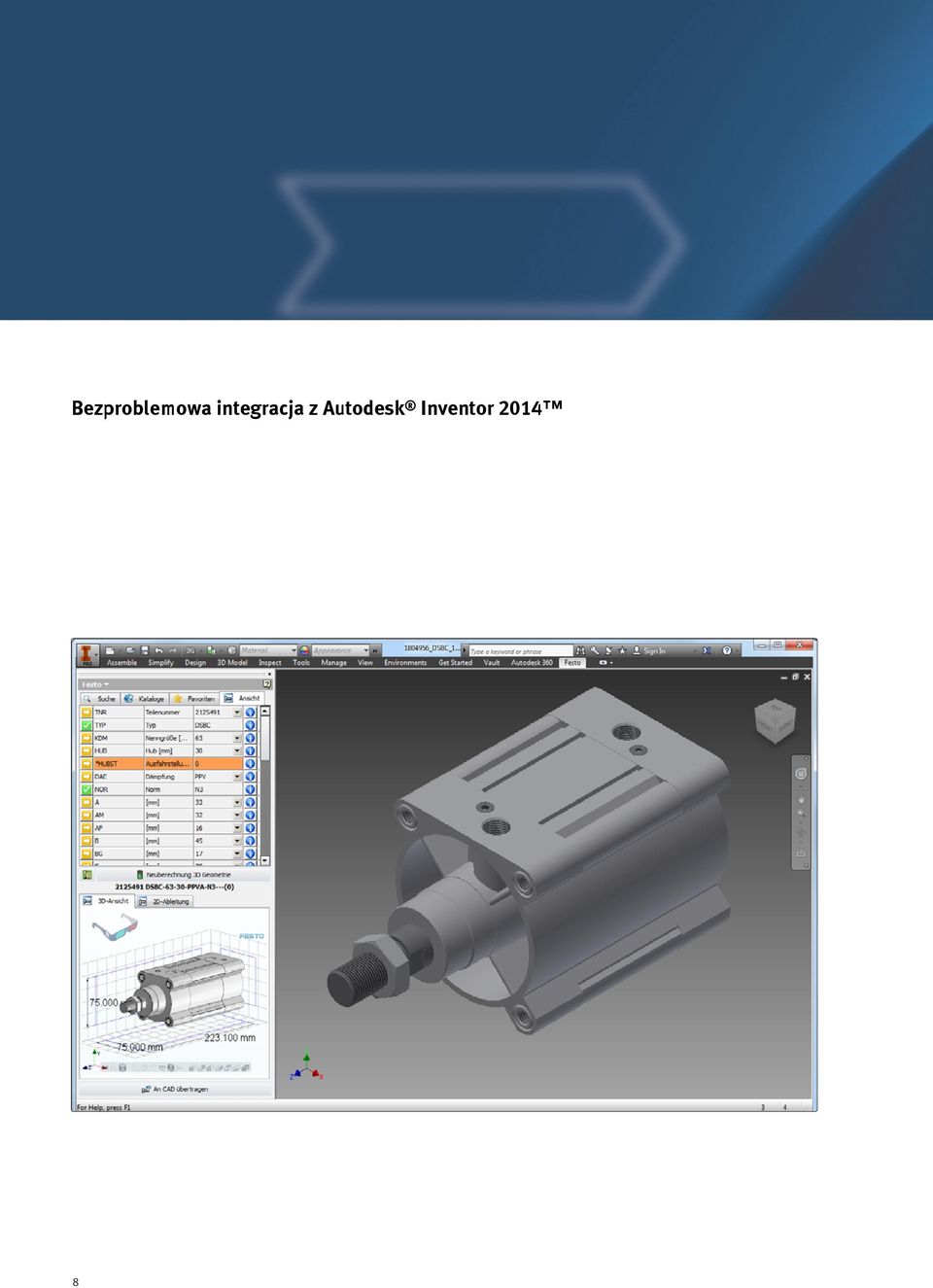

8 Bezproblemowa integracja z Autodesk Inventor

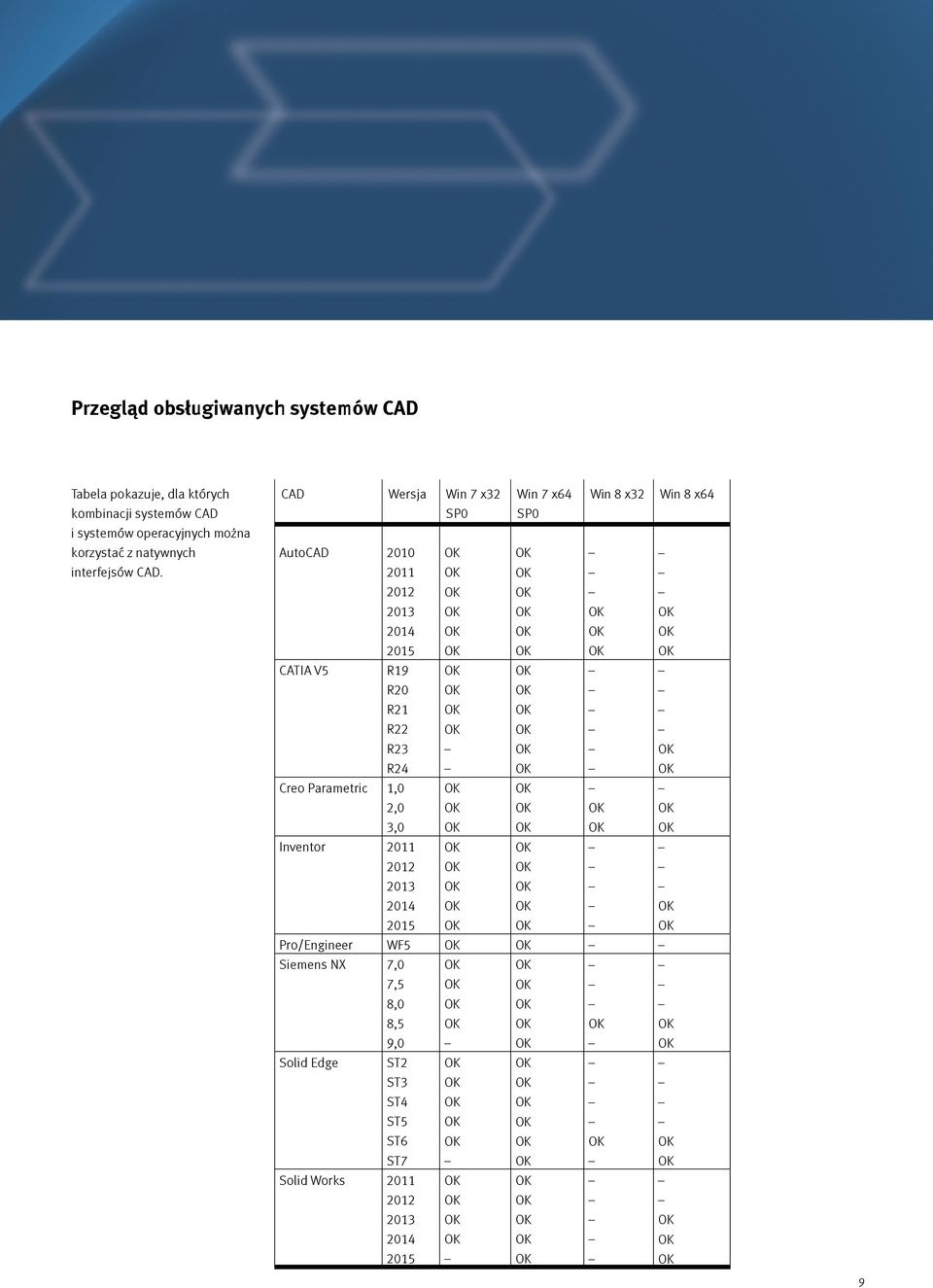

9 Przegląd obsługiwanych systemów CAD Tabela pokazuje, dla których kombinacji systemów CAD i systemów operacyjnych można korzystać z natywnych interfejsów CAD. CAD Wersja Win 7 x32 Win 7 x64 Win 8 x32 Win 8 x64 SP0 SP0 AutoCAD CATIA V5 R19 R20 R21 R22 R23 R24 Creo Parametric 1,0 2,0 3,0 Inventor Pro/Engineer WF5 Siemens NX 7,0 7,5 8,0 8,5 9,0 Solid Edge ST2 ST3 ST4 ST5 ST6 ST7 Solid Works

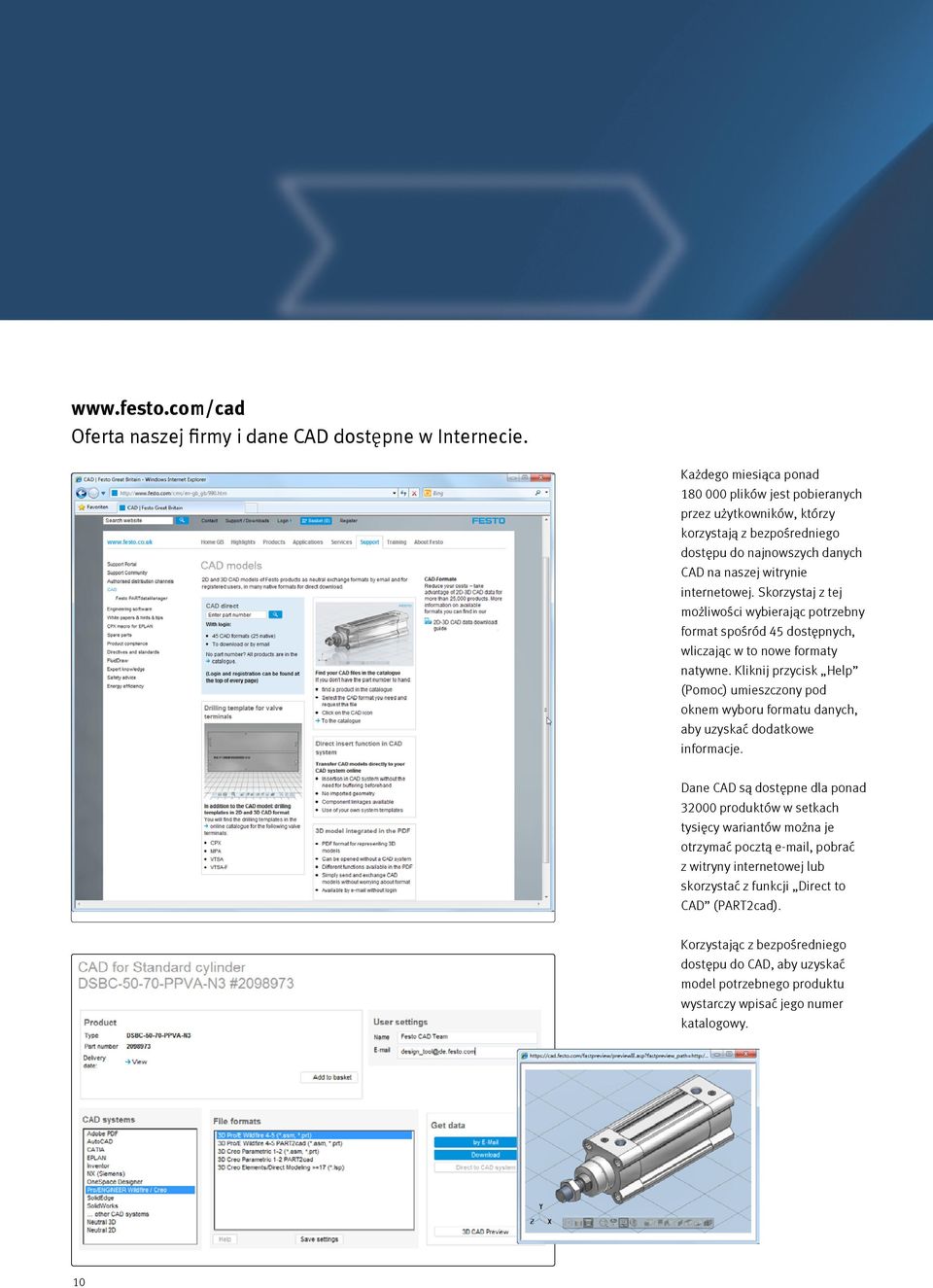

10 Oferta naszej firmy i dane CAD dostępne w Internecie. Każdego miesiąca ponad plików jest pobieranych przez użytkowników, którzy korzystają z bezpośredniego dostępu do najnowszych danych CAD na naszej witrynie internetowej. Skorzystaj z tej możliwości wybierając potrzebny format spośród 45 dostępnych, wliczając w to nowe formaty natywne. Kliknij przycisk Help (Pomoc) umieszczony pod oknem wyboru formatu danych, aby uzyskać dodatkowe informacje. Dane CAD są dostępne dla ponad produktów w setkach tysięcy wariantów można je otrzymać pocztą , pobrać z witryny internetowej lub skorzystać z funkcji Direct to CAD (PART2cad). Korzystając z bezpośredniego dostępu do CAD, aby uzyskać model potrzebnego produktu wystarczy wpisać jego numer katalogowy. 10

11 Formaty CAD 2D/3D na stronie internetowej Formaty neutralne Numery części i kody typu są Powiązania komponentu można użyć funkcji dopasowania Formaty neutralne, takie jak SAT, zintegrowane z modelami CAD (ograniczenia, skojarzenia) komponentów. W niektórych STEP, IGES i DXF mogą być i nazwami plików modeli. Wykaz części dla komponentów przypadkach, te formaty nie mogą stosowane w prawie w każdym Nie pobiera się geometrii, mogących powodować być w systemach CAD używane systemie CAD. a raczej dane generowane niezgodność z dialogiem otwarty plik. dynamicznie Minimalne rozmiary plików Formaty natywne Historia produktu Zalety: W porównaniu z formatami Komponenty nieruchome, jak Formaty Makro Dane CAD mogą być neutralnymi formaty natywne CAD również poruszające się, jak np. Mają one takie same zalety jak generowane w szablonie mają pewne dodatkowe zalety: wysuwane tłoczysko formaty natywne, z tym że nie startowym definiowanym przez użytkownika. Natywny Naturalny 2D 3D 2D 3D Oprogramowanie Wersja Oprogramowanie Wersja Oprogramowanie Wersja Oprogramowanie Wersja AutoCAD V14 3D Studio MAX BMP (widok 2D) DWG Cadkey CDL* V19 AutoCAD V14 BMP (widok 3D) DXF CATIA IUA* V4 Caddy++ SAT-V4.2 DWF ASCII 5.5 IGES HP ME 10 V9 CATIA* V5 R8 DWF Binary 5.5 JT Medusa* 2000i CATIA** V5 R8 DWF Compressed 5.5 Metafile V2 VX (Varimetrix) V5.0 CATIA IUA* V4 DWG Parasolid Binary V15 CoCreate Modeling* 2007 DXF Parasolid Text V15 Creo Elements/Direct Modeling* 17 HPGL V2 PDF 7,01 Creo Elements/Direct Modeling** 13 IGES V5.0 SAT V7.0 Creo Elements Pro** 5 JPEG (widok 2D) STEP AP203 Creo Parametric** 1 2 JPEG (widok 3D) STEP AP214a COLLADA Metafile V1 STEP AP214b Intergraph EMS Metafile V2 STL Inventor SVG VRML V1.0 Inventor** Wavefront Adv. Visualizer MegaCAD SAT-V2.0 XGL Pro/E Wildfire 4 5 Pro/E Wildfire** 4 5 Siemens NX 7 8,5 Siemens NX** 6 9 SolidEdge ST2 ST5 SolidEdge** ST2 ST6 SolidWorks* 2001 SolidWorks** Think3 2006,2 VX (Varimetrix) V5.0 *Format makra **Funkcja Direct to CAD (PART2CAD) 11

12 12

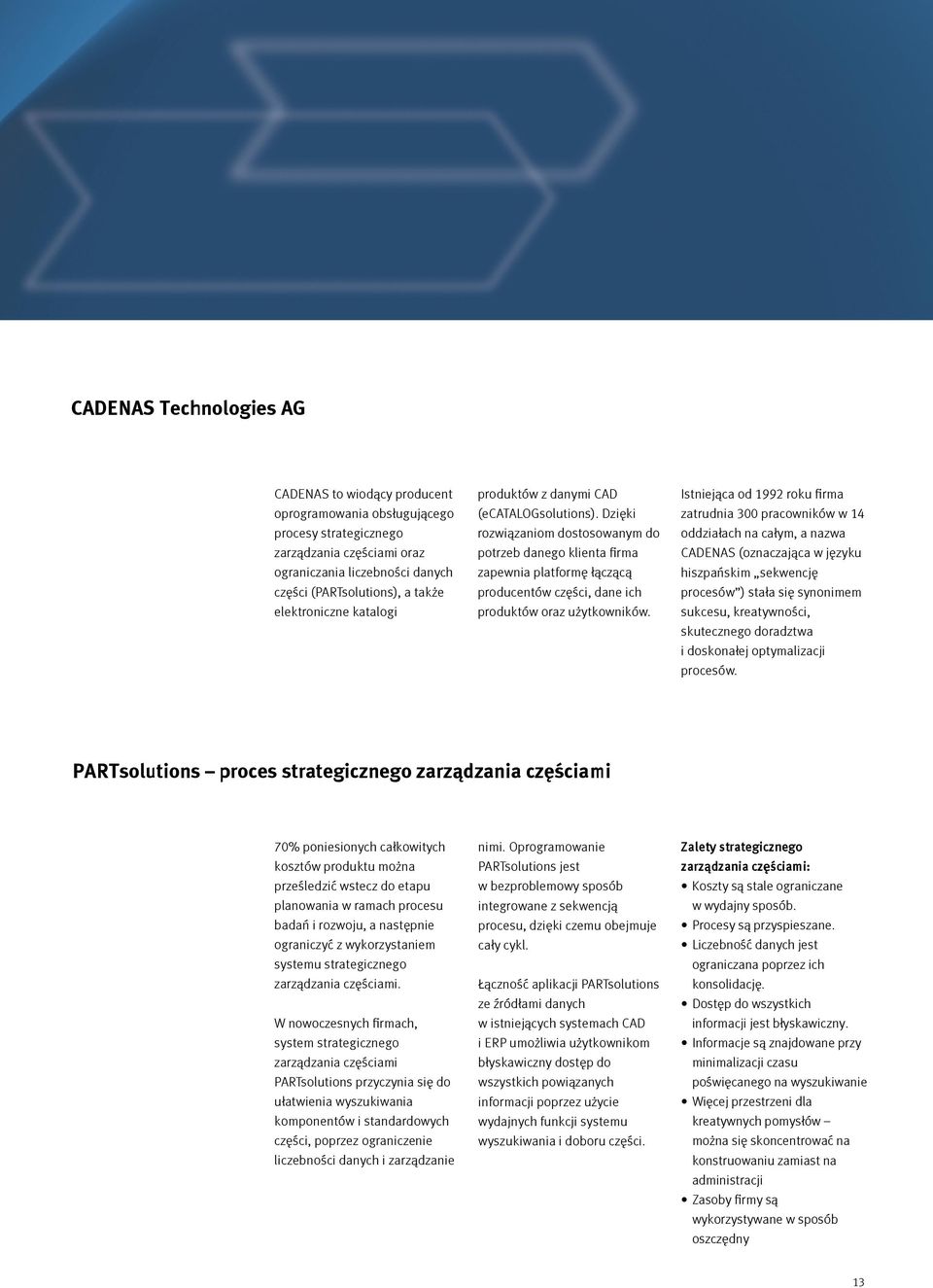

13 CADENAS Technologies AG CADENAS to wiodący producent oprogramowania obsługującego procesy strategicznego zarządzania częściami oraz ograniczania liczebności danych części (PARTsolutions), a także elektroniczne katalogi produktów z danymi CAD (ecatalogsolutions). Dzięki rozwiązaniom dostosowanym do potrzeb danego klienta firma zapewnia platformę łączącą producentów części, dane ich produktów oraz użytkowników. Istniejąca od 1992 roku firma zatrudnia 300 pracowników w 14 oddziałach na całym, a nazwa CADENAS (oznaczająca w języku hiszpańskim sekwencję procesów ) stała się synonimem sukcesu, kreatywności, skutecznego doradztwa i doskonałej optymalizacji procesów. PARTsolutions proces strategicznego zarządzania częściami 70% poniesionych całkowitych kosztów produktu można prześledzić wstecz do etapu planowania w ramach procesu badań i rozwoju, a następnie ograniczyć z wykorzystaniem systemu strategicznego zarządzania częściami. W nowoczesnych firmach, system strategicznego zarządzania częściami PARTsolutions przyczynia się do ułatwienia wyszukiwania komponentów i standardowych części, poprzez ograniczenie liczebności danych i zarządzanie nimi. Oprogramowanie PARTsolutions jest w bezproblemowy sposób integrowane z sekwencją procesu, dzięki czemu obejmuje cały cykl. Łączność aplikacji PARTsolutions ze źródłami danych w istniejących systemach CAD i ERP umożliwia użytkownikom błyskawiczny dostęp do wszystkich powiązanych informacji poprzez użycie wydajnych funkcji systemu wyszukiwania i doboru części. Zalety strategicznego zarządzania częściami: Koszty są stale ograniczane w wydajny sposób. Procesy są przyspieszane. Liczebność danych jest ograniczana poprzez ich konsolidację. Dostęp do wszystkich informacji jest błyskawiczny. Informacje są znajdowane przy minimalizacji czasu poświęcanego na wyszukiwanie Więcej przestrzeni dla kreatywnych pomysłów można się skoncentrować na konstruowaniu zamiast na administracji Zasoby firmy są wykorzystywane w sposób oszczędny 13

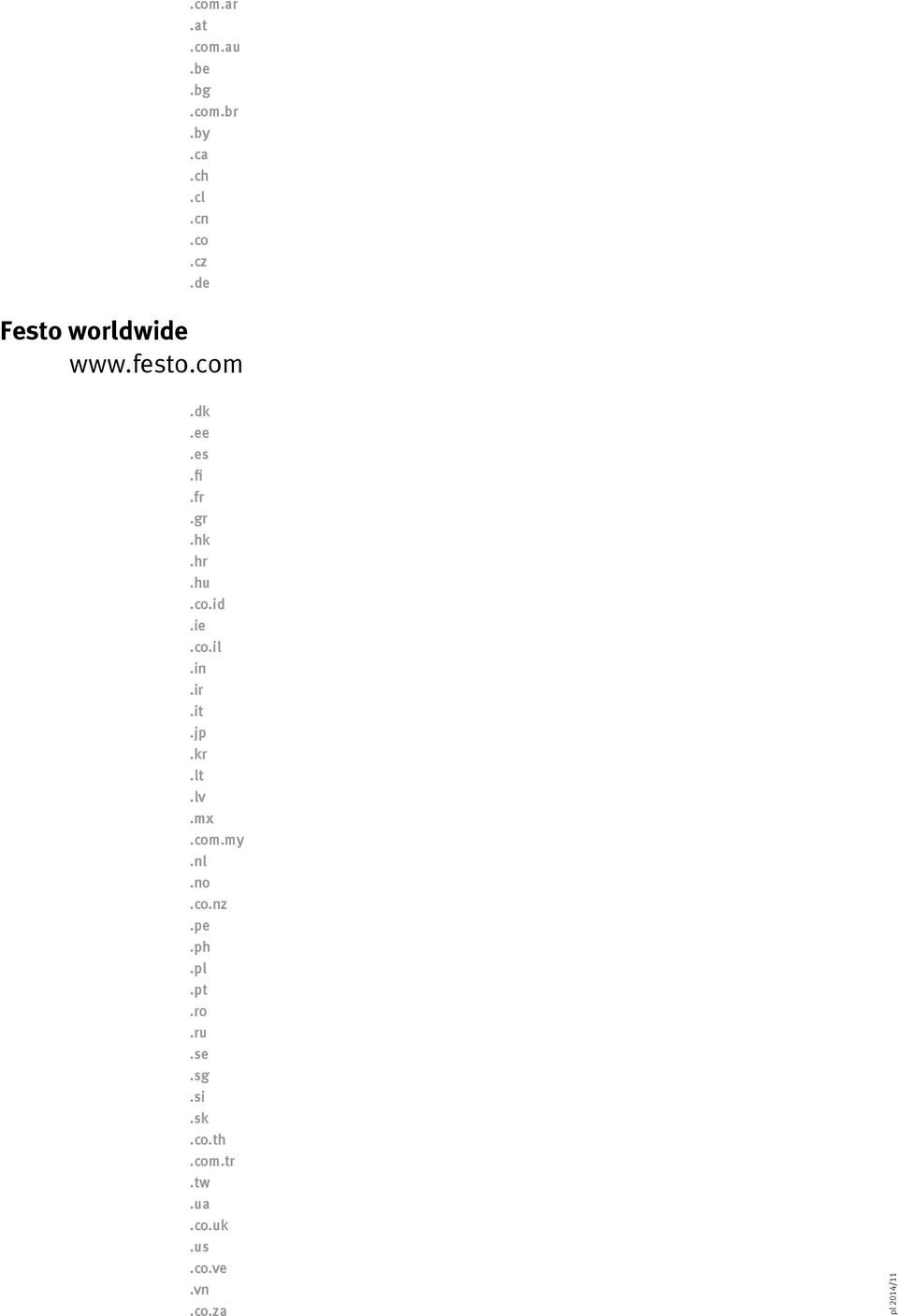

14 pl 2014/11.com.ar.at.com.au.be.bg.com.br.by.ca.ch.cl.cn.co.cz.de.dk.ee.es.fi.fr.gr.hk.hr.hu.co.id.ie.co.il.in.ir.it.jp.kr.lt.lv.mx.com.my.nl.no.co.nz.pe.ph.pl.pt.ro.ru.se.sg.si.sk.co.th.com.tr.tw.ua.co.uk.us.co.ve.vn.co.za Festo worldwide
