1 czysta radość z ciepła! DOKUMENTACJA TECHNICZNO - RUCHOWA KOCIOŁ DUO-PID

2 DOKUMENTACJA TECHNICZNO - RUCHOWA z kartą gwarancyjną DLA KOTŁA TYPU DUO-PID P.P.H.U STALMARK OŚWIĘCIM UL. CHEMIKÓW 1 TEL./FAX: 33/ biuro@stalmark.pl

3 DOKUMENTACJA TECHNICZNA KOTŁA TYPU DUO-PID Obsługa kotła DUO-PID z mechanicznym dozowaniem paliwa Moc kw DEKLARACJA ZGODNOŚCI nr 2/2011 Ja niżej podpisany reprezentujący producenta: PPHU Stalmark ul. Chemików 1, Oświęcim deklaruję z pełną odpowiedzialnością, że produkowane przez nas KOTŁY NA PALIWA STAŁE TYPU DUO-PID o parametrach: 230V, 50Hz, kl. I, 16kW-26kW są zgodne z postanowieniami rozporządzeń: - Dyrektywy 2006/42/WE (Dz. U.nr199/2008, poz 1228) MAD Bezpieczeństwo maszyn - Dyrektywy 2006/95/WE (Dz. U.nr155/2007, poz 1089) LVD Urządzenia niskonapięciowe - Dyrektywy 97/23/WE (Dz. U.nr263/2005, poz 2200) PED Urządzenia ciśnieniowe - Dyrektywy 2004/108/WE (Dz. U.nr82/2007, poz 556) EMC Komaptybilność elektomagnetyczna - Dyrektywy 89/106/WE (Dz. U.nr92/2004, poz 881) CPD Wyroby budowlane Potwierdzeniem tego jest znak umieszczony na urządzeniu Normy: PN-EN :2001 PN-EN 303-5:2002 PN-EN 12809:2002+A1:2006 PN-EN :2006 Ostatnie dwie cyfry roku, w którym naniesiono oznaczenie CE:05 Właściciel-Marek Kuźma miejsce i data wydania: Oświęcim, druk i skład: č druki č ulotki č wizytówki Wadowice, ul.wojtyłów 19/6 tel. 33/ , biuro@studiopiksel.pl, wersja 1/2011

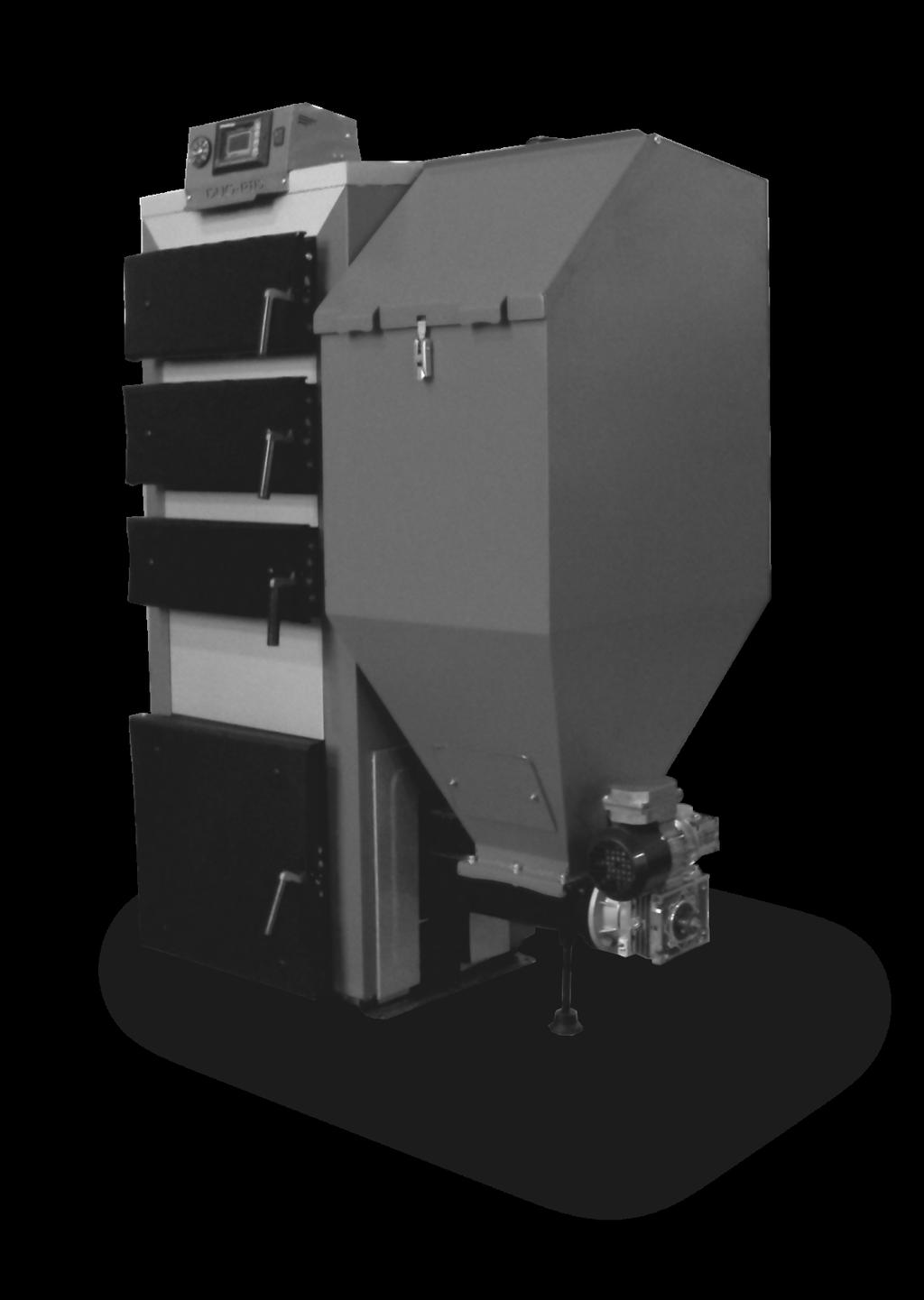

4 Szanowny Nabywco kotła grzewczego DUO-PID, gratulujemy zakupu! Jest to doskonały wybór! Kocioł DUO-PID posiada zdolność adaptacji do Twoich zmiennych potrzeb. Daje on możliwość korzystania z dwóch palenisk: najnowszej generacji żeliwnego palnika retortowego lub tradycyjnego paleniska ze stałym rusztem wodnym. Urządzenie zostało wyposażone w nowatorskie rozwiązania konstrukcyjne oraz technologie redukujące zużycie paliwa, obniżając tym samym emisje szkodliwych substancji. Kocioł standardowo wyposażony jest w najnowszy sterownik ST-709 z algorytmem PID i czujnikiem temperatury spalin, zapewniający pełny komfort oraz oszczędność do 25%. Obsługuje on podajnik, nadmuch, oraz 4 pompy: C.O., C.W.U, pompę ogrzewania podłogowego oraz pompę cyrkulacyjną. Urządzenie to dodatkowo może współpracować z dwoma zaworami trój i czterodrogowymi. DUO-PID jest naszym najnowszym osiągnięciem i co najważniejsze, realizuje przyświecający nam od początku istnienia firmy cel: DLA NAS MARKA TO JAKOŚĆ Dostawa UWAGA! Przed przystąpieniem do montażu i eksploatacji kotła użytkownik powinien: - sprawdzić czy kocioł nie został uszkodzony podczas transportu, - zapoznać się z niniejszą dokumentacją techniczno-ruchową, - sprawdzić czy dostarczone oprzyrządowanie kotła jest kompletne, - zweryfikować poprawność podłączenia kotła do instalacji C.O. i komina. Kocioł dostarczany jest w stanie zmontowanym. Aby wnieść kocioł do miejsca przeznaczenia (np. do piwnicy) można zdemontować zasobnik i podajnik ślimakowy oraz dostarczyć je osobno. Po zdemontowaniu należy je ponownie uszczelnić silikonem do 300 C i przykręcić. Złe uszczelnienie może powodować zakłócenia w pracy kotła. Za zakłócenia spowodowane nieodpowiednim zmontowaniem części kotła producent nie odpowiada. Usunięcie takich usterek będzie wykonywane odpłatnie. Transport Kocioł może być wyłącznie transportowany w pozycji pionowej. Niedopuszczalne jest mocowanie do kotła (do jego elementów) lin, łańcuchów itp. Kocioł powinien być zapięty taśmami napinającymi za górne obramowanie drzwiczek oraz za górę zasobnika. Piec jest przymocowany do palety transportowej. Przed przystąpieniem do ustawiania i podłączenia kotła do instalacji centralnego ogrzewania oraz kanału kominowego należy sprawdzić, czy wszystkie podzespoły są sprawne i czy kocioł posiada kompletne wyposażenie do obsługi i czyszczenia zgodne z wykazem podanym w tabeli nr 4. 3

5 Spis Treści A) B) Informacje ogólne, montaż, pierwsze uruchamianie Wstęp... 5 Zasada bezpieczeństwa przy obsłudze kotła C.O... 5 Paliwa... 5 Budowa kotła... 6 Części kotła Korpus, Palenisko, Czopuch i przepustnica, Sterownik, Drzwiczki, Zasobnik paliwa, Podajnik, Ruszt, Popielnik... 6 Dane techniczne... 7 Sterownik Instalacja grzewcza - montaż kotła Kontrola przed rozruchem Rozpalenie Praca kotła w szczególnych warunkach Przepalanie/ Drzemka Zabezpieczenia Alarmy Ogranicznik bezpiecznika temperatury(termik) Obsługa, czyszczenie, konserwacja Uzupełnienie paliwa/opału-czyszczenie Dłuższe przestoje kotła Konserwacje Awarie pracy kotła Plan postępowania na wypadek zapalenia się sadzy w przewodzie kominowym Usuwanie usterek Karta gwarancyjna Przebieg napraw gwarancyjnych

6 A). Informacje ogólne, montaż, pierwsze uruchamianie 1. Wstep Instrukcja obsługi zawiera niezbędne dla fachowca i eksploatatora informacje o montażu, użytkowaniu i konserwowaniu kotła na paliwo stałe typu DUO-PID. Jest to nowoczesny kocioł grzewczy do palenia ekogroszkiem w podajniku retortowym lub węglem kamiennym i drewnem na dodatkowym ruszcie wodnym. Kocioł służy do ogrzewania pomieszczeń i wody użytkowej. 2. Zasady bezpieczenstwa przy obsłudze kotła C.O. Wszystkie prace związane z obsługą kotła podczas jego pracy (dotyczy także czyszczenia i konserwacji) powinny być przeprowadzone w odpowiednim ubraniu ochronnym oraz rękawicach. Czynności te, mogą być wykonywane wyłącznie przez osoby uprawnione i pełnoletnie, które zapoznały się z instrukcją obsługi kotła. Należy pamiętać również o podstawowych zasadach przy eksploatacji piecy DUO-PID: - nie należy otwierać drzwiczek pieca podczas pracy, - nie dopuszczać do całkowitego opróżnienia zasobnika a jego pokrywa powinna być zawsze szczelnie zamknięta. 3. Paliwa DUO-PID jest przeznaczony do spalania węgla kamiennego i drewna sezonowanego (przynajmniej 2 sezony) oraz materiałów drewnopochodnych. Na ruszcie retortowym automatycznie możemy spalać sortyment: typu groszek(uziarnienie do 25 mm). Niedobór ziarna może wynosić max 5%, wilgotność max 10% zawartość popiołu max 10% a siarki 1%. Na ruszcie tradycyjnym możemy spalać węgiel kamienny typu kostka oraz drewno (minimum 2 lata sezonowane) oraz materiały drewnopochodne. W kotle DUO-PID zabrania się spalania odpadów, tworzyw sztucznych itp. Kocioł DUO-PID nie jest piecem do spalania śmieci, odpadków. Nie mogą być spalane w nim niedozwolone paliwa. Opał wsypywany do podajnika nie może być mokry. Należy zachować odpowiednio bezpieczną odległość kotła od materiałów łatwo palnych. Nie należy używać otwartego ognia w pobliżu kotła. 5

7 4. Budowa kotła Kocioł został zbudowany i opracowany na podstwie najnowocześniejszych osiągnięć technicznych. Spalanie opału następuje na ruszcie retortowym lub na ruszcie stałym wodnym. 5. Części kotła Korpus DUO-PID jako konstrukcja gięta i spawana wyposażony jest w wodny korpus wykonany z atestowanej blachy kotłowej o grubości 6 mm. Konstukcja DUO-PIDA jest tak zaprojektowana by przez gięcie blachy wyeliminować ilość połączeń spawanych. Pomiędzy obudową a wymiennikiem kotła zastosowany jest materiał izolacyjny typu wełna mineralna. Palenisko zasobnik paliwa podajnik ślimakowy silnik podajnika wentylator nadmuchowy wylot spalin do komina czopuch Rys. 1. Przekrój poprzeczny kotła sterownik kanał spalinowy nr 4 drzwiczki czyszczenia wymiennika kanał spalinowy nr 3 kanał spalinowy nr 2 kanał spalinowy nr 1 drzwiczki zaladunku paliwa paleniska awaryjengo drzwiczki paleniska awaryjnego ruszt awaryjny deflektor palenisko drzwiczki popielnika Proces spalania nastepuje dzięki automatycznemu przesuwaniu paliwa podajnikiem ślimakowym do żeliwnego palnika retortowego. Spalanie jest wspomagane wymuszonym nadmuchem powietrza z wentylatora. Kocioł posiada żeliwny deflektor, który jest umieszczony tuż nad palnikiem. Jego płaszczyzna, pozwala dopalić gazy palne i rozprowadza równomiernie spaliny do wymiennika ciepła. Wytworzony popiół jest przesuwany na krawędzie palnika po czym spada do popielnika. Paliwo jest automatycznie pobierane dzięki zamocowanemu na kotle sterownikowi. Komora paleniskowa powinna być zawsze zamknięta z wyjątkiem okresów rozpalania, załadunku i usuwania odpadów paleniskowych. Czopuch i przepustnica Czopuch, który jest umieszczony z tyłu pieca pozwala na swobodne odprowadzanie spalin a przepustnicą reguluje się ich przepływ w przypadku 6

8 zbyt dużego ciągu kominowego. Przy normalnym użytkowaniu w trybie automatycznym, przepustnica powinna być otwarta. W przypadku palenia na ruszcie ręcznym należy wykrecic śrubkę zabezpieczającą klapkę. Po zakończeniu palenia ręcznego należy podnieść klapkę i ponownie wkręcić śrubkę. Drzwiczki podajnika dmuchawy Czyszczenie odbywa się przez wszystkie drzwiczki kotła. Konstrukcja pozwala na wygodne czyszczenie wymiennika bez konieczności wygaszania. Zasobnik paliwa W zasobniku znajduje się opał/paliwo potrzebny do automatycznego eksploatowania kotła. Stan napełnienia kontrolujemy nie rzadziej niż co 24 godziny, a w niektórych przypadkach nawet częściej przy pełnym zasypie. Nie wolno dopuszczać do całkowitego opróżnienia zasobnika gdyż może to spowodować cofnięcie się ognia do zasobnika a to może spowodować uszkodznie podajnika ślimakowego. Minimalny poziom paliwa w podajniku to ok 30% objętości zasobnika. Podajnik ślimakowy Poprzez otwór w dolnej części zasobnika, żeliwny podajnik ślimakowy pobiera opał i transportuje go do paleniska gdzie następuje spalanie na żeliwnej retorcie. Ruszt Kocioł DUO-PID posiada ruszt wodny, który umożliwia spalanie róznych opałów typu: węgiel kamienny, drewno sezonowane, odpady drewnopochodne. Popielnik Znajduje się w dolnej części kotła. Nagromadzony popiół wyciągamy poprzez drzwiczki popielnikowe (patrz Rys. 1). Komora popielnika powinna być zawsze zamknięta z wyjątkiem okresów rozpalania, załadunku i usuwania odpadów paleniskowych. 6. Dane Techniczne. Jedn 16 kw 21 kw 26 kw Długość kotła z podajnikiem cm Długość kotła cm Głębokość Wysokość Przekrój kotła cm kotła cm czopucha mm / / / O 180 O 180 O 180 Tabela 1: Wymiary kotła 7

9 Tabela 2: 16 kw 21 kw 26 kw Charakterystyka techniczna kotłów DUO-PID Orientacyjna pow. ogrzew. Pojemność pomieszczeń w s. ys. obsł. zbiornika całodobowej paliwa d la k 0,85W/m K Jedn m 2 l Mpa Pa m do 160 do 210 do 260 Max. dop. ciśnienie Wymagany Wysokość robocze ciąg spalin komina 80 0, ,15 0, Min./max temp. wody na zasilaniu C o Powierzchnia grzewcza m 2 1,9 2,4 2,9 Pojemność wodna l Masa kotła kg Moc wentylatora Zasilanie W V Sprawność kotła Parametry i wymiary w tabelach są wartościami przybliżonymi i mogą nieznacznie ulec zmianie z powodu zmian technologicznych Max wys napełnienia zasobnika paliwem Strumień masy spalin % cm Kg/h 230 ~ ~ ~ Tabela nr 3: Sprzęt elektromechaniczny stosowany w kotłach DUO-PID Tabela 4: Wyposażenie kotła Rodzaj kotła 16 KW 21 KW 26 KW 7. Sterownik Rodzaj silnika Silnik 63-4A2 Silnik 63-4A2 Silnik 63-4A2 Rodzaj wentylatora Wentylator WPA-06 Wentylator WPA-06 Wentylator WPA-06 Rodzaj sterownika Sterownik ST-709 Sterownik ST-709 Sterownik /regulator temperatury przeznaczony jest do kotłów C.O. Jest to urządzenie dzięki, któremu można sterować pracą: podajnika, nadmuchu, pompy C.O., C.W.U. podłogowej i cyrkulacyjnej. Sterownik zamocowany na kotle, automatycznie dobiera ilości paliwa oraz powietrza na podstawie temperatury kotła i temperatury spalin. Niewielkie korekty użytkownik dokonuje w parametrach instalatora. Każdy sterownik należy ustawić indywidualnie dla własnych potrzeb, w zależności od rodzaju opału stosowanego do palenia jak również mocy kotła(instrukcja obsługi sterownika i DTR kotła). Za nieprawidłowe ustawienia sterownika przez klienta firma STALMARK nie odpowiada i nie będzie ponosić żadnych kosztów z tego tytułu. W razie problemów konieczny jest kontakt z producentem kotła lub sterownika. Sterownik ST-709 Lp Wyszczególnienie Sterownik kotła Wentylator nadmuchowy Silnik, Motoreduktor Zgarniacz do popiołu Instrukcja obsługi sterownika Karta gwarancyjna wentylatora Pojemnik na popiół (kotły kw) DTR Kotła Karta gwarancyjna sterownika Ilość

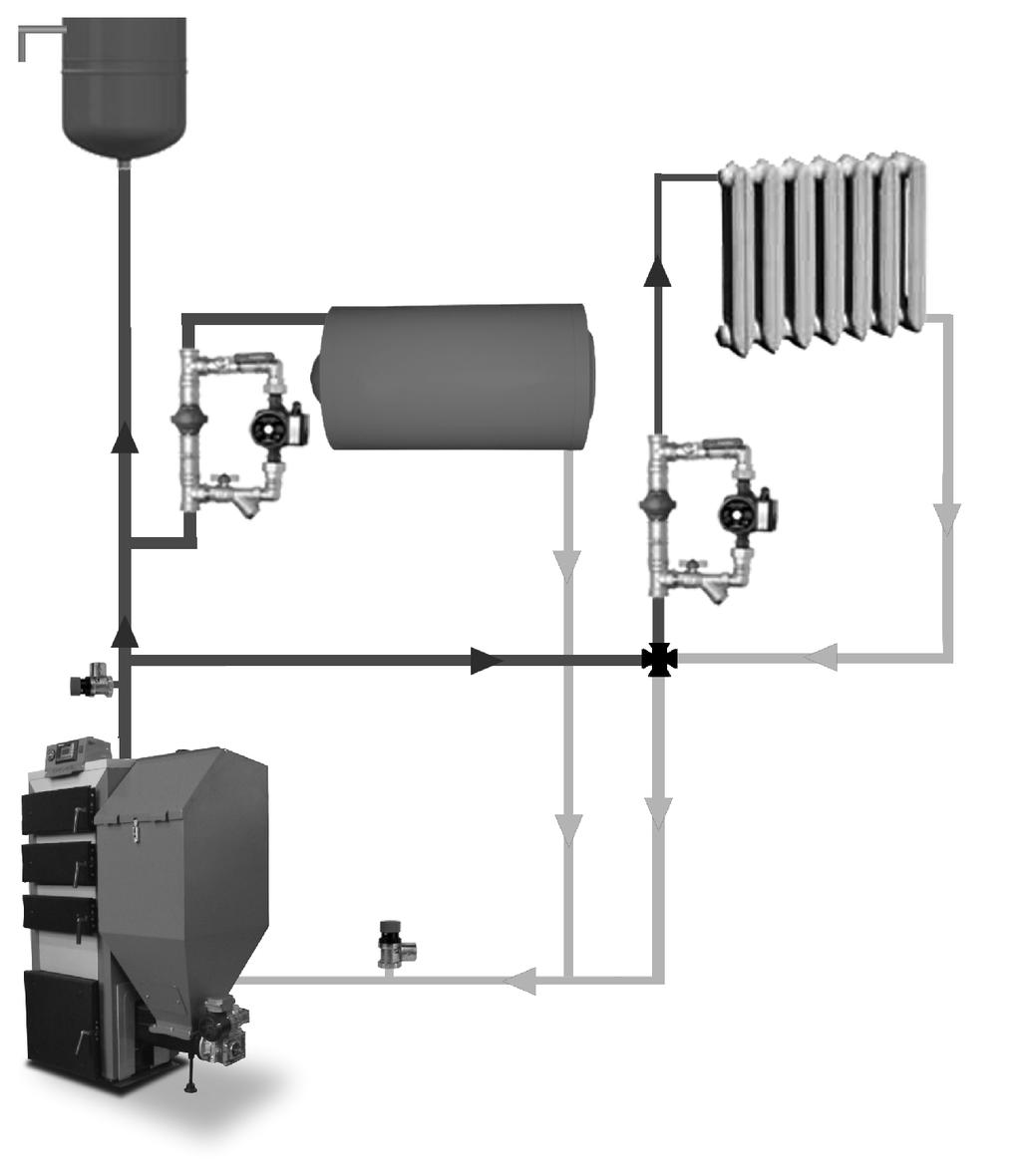

10 8. Instalacja grzewcza - montaż kotła Montażu kotła mogą dokonywać osoby z odpowiednimi uprawnieniami, które zapoznały się z dokumentacją techniczno ruchową kotła. Obowiązkiem użytkownika jest dopilnować by montaż kotła odbywał sie zgodnie z obowiazujacymi przepisami. Firma montująca powinna wystawić gwarancję na wykonane prace. Klient powinien posiadać oświadczenie kominiarza odnośnie drożności i ciągu przewodu kominowego do którego będzie podłączony kocioł. Piec DUO-PID można montować tylko w systemie otwartym czyli z naczyniem wyrównawczym. Producent zaleca montaż w instalacji: - zaworu trójdrożnego lub czterodrożnego; - zaworów termostatycznych na grzejnikach; Montaż tych zaworów jest konieczny, ponieważ min temperatura na sterowniku wynosi 45 C i w budynku może być zbyt ciepło. Zawory te umożliwiają obniżenie temperatury w pomieszczeniach. Producent wymaga montażu w instalacji. - zaworu bezpieczeństwa na zasilaniu oraz na powrocie (o maksymalnym ciśnieniu roboczym 1,5 bara) przed wszelkimi innymi zaworami. Przestrzeń serwisowa wokół kotła, powinna wynosić minimum 40 cm, a od strony podajnika minimum 1 metr. Piec należy wypoziomować i tak ustawić, aby połączenie pomiędzy króćcem spalinowym a kanałem kominowym było jak najkrótsze, bezpieczne i wygodne przy obsłudze i konserwacji kotła. Przewód odprowadzający spaliny powinien zostać wyprowadzony do przyłącza kominowego rurą stalową (grubość min. 2 mm) z odpowiednią średnicą i minimalnym 5% wzrostem do góry. Niedozwolone jest przyspawanie przewodu kominowego do króćca spalinowego kotła oraz zabrania się redukowania średnicy czopucha. Producent nie udziela gwarancji na przewody kominowe dostarczone z kotłem. Wyposażenie kotła Kocioł DUO-PID 2. Wymiennik CWU 3. Zawór bezpieczeństwa 4. Zbiornik wyrównawczy 5. Zawór czterodrożny 6. Pompa CO 7. Pompa CWU 8. Zawór kulowy 9. Filtr 10. Zawór zwrotny 11. Zawór różnicowy 12. Grzejnik Przykładowy schemat podłączenia kotła do instalacji 9

11 zawiera kompletne okablowanie, konieczne do jego podłączenia, do instalacji elektrycznej i podpięcia 4 pomp (tabela 4). 9. Kontrola przed rozruchem Pierwsze uruchamianie może być przeprowadzone tylko przez osoby upoważnione, które wcześniej zapoznały się z DTR kotła. Przed każdym uruchomieniem kotła należy sprawdzić następujące rzeczy: - stan wody w kotle i instalacji grzewczej, - stan przyłączy i zabezpieczeń elektrycznych, - zabrudzenie popielnika, paleniska, kanałów spalinowych, przewodu kominowego, - drożność zaworów bezpieczeństwa. Napełnianie opałem, czyszczenie części kotła, opróżnianie i wkładanie pojemnika na popiół może nastąpić tylko przy wyłączonym nadmuchu. 10. Rozpalenie Wszystkie czynności przy kotle należy wykonywać w rękawicach żaroodpornych. Należy zachować ostrożność. 1. Zasobnik wypełnić opałem. 2. Otworzyć drzwi popielnika. 3. Włączyć sterownik. 4. Uruchomić podajnik w pracy ręcznej, tak długo aż opał wypełni retortę do równa z jej górą. 5. Nałożyć na retortę papier, drewno i podpalić. 6. Właczyć w pracy ręcznej nadmuch. 7. Gdy kawałki drewna palą się już dobrze, położyć ok. 200 ml węgla na drewno i zamknąć drzwi popielnika. 8. Właczyć funkcję rozpalanie na sterowniku. 9. Po osiągnięciu odpowiedniej temperatury na wylocie spalin sterownik przejdzie automatycznie do trybu pracy. 10

12 11. Praca kotła w szczególnych warunkach Przy niekorzystnych warunkach dla ciągu kominowego lub niekorzystnych warunkach pogodowych trzeba upewnić się czy komin jest drożny. Czy nie jest podłączone do niego inne urządzenie. Czy przekrój i wysokość komina są odpowiednie. Należy zapewnić odpowiednie warunki wentylacyjne w kotłowni. W przypadku planowania dłuższego przestoju pieca, w sezonie zimowym, kiedy temperatura znacznie spada poniżej 0 C, należy wypuścić całą wodę z instalacji CO i pieca. W przeciwnym razie woda w instalacji zamarznie, a to może spowodować rozszelnienie lub rozerwanie rur, pieca, grzejników za które producent nie odpowiada. 12. Przepalenie/"drzemka Gdy kocioł osiągnie temperaturę zadaną, dmuchawa się wyłącza. Funkcja przepalenie w sterowniku sprawia, iż przy dłuższej przerwie dmuchawy i podajnika żar nie wygasa. Po ustawionej przerwie przepalania dmuchawa jest automatycznie włączana i działa wg ustawień nawet gdy temperatura zadana jest osiągnięta. 13. Zabezpieczenia 13.1 Alarmy Elektroniczny sterownik kontroluje przebieg pracy. W następujących przypadkach odcina zasilanie i pokazuje na ekranie następujące komunikaty: 1. temperatura nie rośnie, W przypadku Alarmu temperatura nie rośnie konieczna jest też kontrola zabezpieczenia ślimaka. W przypadku zerwanego zabezpiecznia należy go wymienić) 2. temperatura jest za wysoka 3. uszkodzony czujnik kotła 5. uszkodzony czujnik C.W.U. 6. uszkodzony czujnik spalin motoreduktor śruba M5 x 50 wałek podajnika ślimaka Śruba zabezpieczająca podajnik ślimakowy 11 11

13 13.2 Ogranicznik bezpiecznika temperatury (termik) Przy przekroczonej temperaturze kotła 85 C ogranicznik temperaturowy wyłącza podajnik, nadmuch załącza pompy C.O. i C.W.U. Na wyświetlaczu sterownika pojawia się alarm temperatura za wysoka i uruchamia się sygnał dźwiękowy. Nie należy w tym czasie wyłączać zasilania sterownika ponieważ przestaną działać pompy i temperatura zacznie ponownie wzrastać. Gdy temperatura spadnie do około 40 C sterownik zostanie ponownie uruchomiony. W przypadku termika typu STB należy go ręcznie zresetować. Przed ponownym uruchomieniem pieca problem musi zostać znaleziony i usunięty. W razie powtórzenia się sytuacji konieczny jest kontakt z serwisem. W przypadku Alarmu temperatura nie rośnie konieczna jest też kontrola zabezpiecznia ślimaka. W przypadku zerawanego zabezpiecznia należy go wymienić. B.) Obsługa, czyszczenie, konserwacja 14. Uzupełnienie paliwa - czyszczenie Codziennie: Zasobnik powinien być napełniany co 1 3 dni lub w zależności od zużycia opału. Stan wypełnienia zasobnika należy kontrolować minimum co 12 godzin. Minimalny poziom paliwa w podajniku to ok 30% objętości komory. Należy pamiętać o dokładnym zamknięciu zasobnika po jego napełnieniu. UWAGA! Ponieważ skrzynka popielnika znajduje się wewnątrz kotła, może być ona gorąca, istnieje niebezpieczeństwo poparzenia się. Należy zachować ostrożność. Popielnik można dotykać i wyciągać wyłącznie w żaroodpornych rękawicach. Przed otwarciem klapy do napełniania zasobnika, należy upewnić, się że dmuchawa i podajnik są wyłączone. Następnie po uzupełnieniu należy szczelnie zamknąć klapę. W tym czasie należy opróżnić popielnik. Powstający popiół zbiera się w popielniku. Kiedy popielnik zapełni sie popiołem należy go obowiązkowo wyciągnąć i opróżnić. Przy wysokim obciążeniu kotła (ciągła praca przez kilka godzin) może powstać żużel/szlaka, która osadza się na retorcie i ściankach paleniska. Należy go usunąć ręcznie przy pomocy gracki!. 12

14 Czyszczenie kotła można przeprowadzić po wypaleniu się żaru i odłączeniu prądu od sterownika. W dalszej kolejności należy zapewnić dobry przepływ powietrza w kotłowni. Czyszczenie kanałów spalinowych trzeba przeprowadzać regularnie w zależności od stopnia zanieczyszczenia (ok. co 2-3 dni) według przekroju kotła (Rys. 2) zgodnie z kierunkiem strzałek. W kotłach o większej mocy zamontowane może być więcej kanałów spalinowych a ich czyszczenia dokonuje się w taki sam sposób jak w kotłach o mniejszej mocy. Czyszczenie komina powinno odbywać się przynajmniej co kwartał przez osobę uprawnioną. W przypadku niedrożności przewodu kominowego należy się skontaktować z najbliższym zakładem kominiarskim. 15. Dłuższe przestoje kotła Przed dłuższym postojem (ponad tydzień, np. w okresie letnim) należy usunąć pozostały opał jak i również popiół, a kocioł należy dokładnie wyczyścić skrobakiem (łącznie z pozostałościami w palenisku i kanałach spalinowych). Należy zapewnić również dobry dostęp powietrza (aby przewietrzyć kocioł) i zabezpieczyć go przed osadzaniem się wilgoci pozostawić otwarte drzwiczki do popielnika. Wyłączenie kotła na dłuższy okres następuje poprzez wyłączenie sterownika z sieci. Przed wyłączeniem kotła na dłuższy czas, np. 1 dzień, należy opróżnić zasobnik i wyczystkę zasobnika. Oczyść podajnik z żaru. Zgarniamy gracką żar do popielnika. Wyciągamy go z kotła i włączamy podajnik na pracy ręcznej a w tym czasie opróżniamy do końca zasobnik i podajnik z resztek opału. Nie należy opróżniać zasobnika przez podajnik ponieważ silnik przy dłuższej ciągłej pracy może ulec spaleniu. Producent nie odpowiada za tego typu awarie. Rys. 2. Schemat czyszczenia kotła. kanał spalinowy nr 4 drzwiczki czyszczenia wymiennika kanał spalinowy nr 3 kanał spalinowy nr 2 kanał spalinowy nr 1 drzwiczki zaladunku paliwa paleniska awaryjengo drzwiczki paleniska awaryjnego ruszt awaryjny palenisko popielnik 16. Konserwacje Konserwacji kotła dokonujemy przy przestojach dłuższych niż 1 tydzień. W tym celu należy co tydzień uruchomić podajnik na 5 minut. Dla prawidłowego funkcjonowania pieca właściciel musi zadbać o regularne kontrole wykonywane przez osoby upoważnione. 13

15 17. Awarie w pracy kotla W czasie awarii na sterowniku wyświetli się sygnał Alarmu z komunikatem czego dotyczy awaria (pkt ). Należy odczytać alarm a następnie wyłączyć sterownik kotła (wyjątek pkt 14.1). Wszystkie drzwiczki muszą pozostać zamknięte. Wszystkie typy alarmów jak ich rozwiazywnie są opisane w instrukcji. W razie problemów z kotłem lub sterownikiem nieuwzglednionych w instrukcji, należy skontaktować się z serwisem. Przegrzanie kotła może uszkodzić warstwę farby/emalii. Stosując wykrywacza dymu możesz szybciej zlokalizować nieszczelność przewodu kominowego. Dostepna gaśnica w kotłowni pozwoli ugasić żar, który ewentualnie wypadnie z pieca. Użytkownik pieca powiniec zaplanować ewentualną drogę ewakuacji w razie zaistnienia pożaru. Bezwzględnie zabrania się gaszenia żaru w kotle wodą. W tabeli Usuwanie usterek przedstawiono awarie, które użytkownik może usunąć sam. W innym wypadku należy skontaktować się z serwisem lub instalatorem kotła. Zabrania się wymiany jakichkolwiek części pieca na własną rękę oprócz deflektora i kielicha retorty. 18. Plan postępowania na wypadek zapalenia się sadzy w przewodzie kominowym: W przypadku zapalenia się sadzy w przewodzie kominowym niezwłocznie powiadom straż pożarną, Należy ostrzec osoby przebywające w pomieszczeniach ogrzewanego budynku, przygotować do natychmiastowej ewakuacji. Należy zablokować wszystkie otwory nawiewowe do pieca. Podczas oczekiwania na straż pożarną należy obserwować (w miarę możliowości) czy ogień nie rozprzestrzenił się na przedmioty palne od żaru, iskier czy przegrzanej rury kominowej. Bezwzględnie zabrania się gaszenia pożaru kominowego wodą. Może to spowodować rozprzestrzenienie pożaru przez powstałe szczeliny. Zapaleniu się sadzy w kominie można zapobiec dzieki systematycznym kontrolom i czyszczeniem przewodów kominowych przez firmę kominiarską 14

16 19.Usuwanie usterek Awarie i problemy Przyczyna Usuwanie Alarm Temperatura za wysoka Alarm Temperatura nie rośnie -Zapowietrzona instalacja grzewcza -Za małe obciążenie kotła -Brak opału w zasobniku -Mokry opał -Brak dopływu świeżego powietrza do kotłowni -Sprawdzić stan napełnienia wody w instalacji grzewczej -Zwiększyć odbiór ciepła -Uzupełnić opał w zasobniku -Stosować opał o mniejszej wilgotności -Wyczyścić kanały spalinowe -Odkręcić dmuchawę i oczyścić komorę nadmuchu -Zainstalować dopływ świeżego powietrza do kotłowni Alarm Wyczyść podajnik -Zerwane zabezpieczenie motoreduktora -Uszkodzony kondensator silnika -Uszkodzony motoreduktor -Wymienić śrubę w wałku motoreduktora -Kontakt z serwisem -Wymienić kondensator -Kontakt z serwisem W przypadku braku wody w kotle i w instalacji -Nieszczelna instalacja -Awaryjnie wysunąć żar z kotła i wyłączyć piec. W przypadku zatkania się pieca -Nieczyszczenie pieca -Oczyścić piec W przypadku zapalenia się sadzy w kominie -Brak obsługi i przegladów firmy kominiarskiej -Zawiadomić straż pożarną 15

17 Nie spalone paliwo w popielniku -Mokry opał -Zabrudzona komora nadmuchu -Stosować opał o mniejszej wilgotności -Odkręcić dmuchawę i oczyścić komorę nadmuchu Brak aktywności sterownika -Brak dopływu prądu - Awaria zabezpieczenia sterownika -Wymienić bezpiecznik (6,3A )a w razie powtarzania się awarii powiadomić serwis Dym z drzwiczek -Kocioł jest zabrudzony lub ciąg kominowy jest za mały -sznur kotła wypalony -Przeprowadzić czyszczenie kotła oraz przewodów kominowych - wymienić Zbyt głośna praca dmuchawy Brak transportu paliwa -Wirnik (koło) napędzające dmuchawę jest zabrudzone -Awaria lub zużycie łożyska dmuchawy -Uszkodzony silnik lub kondensator silnika -Brak opału w zasobniku -Zapchany otwór w zasobniku - Mokry opał -Zerwane zabezpieczenie motoreduktora -Uszkodzona przekładnia -Zdemontować obudowę dmuchawy i wyczyścić wirnik (koło napędzające) -Zawiadomić serwis - Zawiadomić serwis - Uzupełnić paliwo - Odłączyć zasilanie oraz udrożnić otwór w zasobniku - Zastosować opał o mniejszej wilgotności - Wymienić śrubę w wałku motoreduktora (M5x40) - Zawiadomić serwis Przy wszystkich awariach, w których występują trudności z ich usunięciem, należy zawiadomić autoryzowany punkt serwisowy. 16

18 Karta Gwarancyjna 1. Producent udziela gwarancji na kocioł grzewczy typu DUO-PID od daty sprzedażny na okres: 48 miesięcy szczelność wymiennika, lecz nie dłużej niż 54 miesiące od daty produkcji 24 miesiące- osprzęt elelktromechaniczny tj (podajnik, motoreduktor,dmuchawa,sterownik), lecz nie dłużej niż 30 miesiecy od daty produkcji. 2. Producent zapewnia bezpłatną naprawę w terminie 14 dni od daty zgłoszenia usterki powstałej na skutek wadliwych części lub złego wykonania i nie odpowiada za przerwę w ogrzewaniu i straty poniesione awarią kotła. 3. Naprawy przez osoby nieupoważnione spowodują utratę gwarancji 4. Wszystkie uszkodzenia i awarie powstałe wskutek: -niewłaściwego przechowywania, montażu w wilgotnej kotłowni, braku wentylacji i nie konserwowania środkami zapobiegającymi korozji - nie czyszczenia kotła wg instrukcji - pracy w układzie zamkniętym, przekroczenia temperatury maksymalnej 95 C oraz pracy koła poniżej temperatury minimalnej 55C, - niewłaściwego transportu, uszkodzeń mechanicznych, - wyładowań atmosferycznych i braku koła uziemiającego w instalacji elektrycznej, - innych przyczyn nie spowodowanych z winy producenta mogą zostać usunięte na koszt użytkownika. 5. Gwarancji nie podlegają : Powierzchnie lakierowane, zawiasy, sznur uszczelniający, uszczelka zasobnika. 6. Karta gwarancyjna bez daty sprzedaży, pieczęci, podpisu sprzedawcy jest nieważna. 7. W przypadku stwierdzenia niesłusznej reklamacji koszt naprawy oraz delegację pracowników pokrywa reklamujący. 8. Gwarancja obejmuje kotły sprzedane i zamontowane na terenie RP. 9. Usługi serwisowe będą wykonywane tylko za przesłaniem kopii karty gwarancyjnej i dowodu zakupu. 10. Na Kotły uczestniczące za zgodą firmy Stalmark w Programie Likwidacji Niskiej Emisji udzielana jest gwarancja według wymagań danego programu. 11. Kotły uczestniczące w "Programach Likwidacji Niskiej Emisji" wymagają corocznych, odpłatnych przeglądów wykonywanych przez autoryzowany serwis producenta. Do kotłów uczestniczących w Programie Likwidacji Niskiej Emisji firma Stalmark wymaga co rocznych odpłatnych przeglądów serwisowych dokonywanych przez serwis producenta lub sprzedawcy upoważnionego do uczestnictwa w programie. Nie dokonywanie przeglądów powoduje utratę gwarancji. moc kotła... rok budowy... numer fabryczny podpis i pieczęć Kontrolera jakości pieczęć i podpis producenta pieczęć i podpis sprzedawcy data sprzedaży

19 Przebieg napraw gwarancyjnych Data zgłoszenia do naprawy Data wykonania naprawy Szczegóły naprawy Podpis i pieczęć serwisanta Uwagi... Dane dotyczące klienta...

20 Serwis naszych kotłów pod numerami: / Serwis dotyczący sterowników: P.P.H.U STALMARK OŚWIĘCIM UL. CHEMIKÓW 1 TEL./FAX: 33/ kom

21 Firma Stalmark zajmuje się produkcją stalowych kotłów grzewczych opalanych paliwem stałym. Wszystkie wyprodukowane kotły są własną konstrukcją zakładu. Dzięki ciągłym unowocześnieniom i modyfikacjom firma dopracowała się konstrukcji o bardzo wysokich parametrach technicznych, spełaniających rygorystyczne normy ekologiczne co potwierdzają otrzymane certyfikaty. Ul. Chemików 1, Oświęcim Dział Handlowy Zapewniamy wykonawstwo na najwyższym poziomie, profesjonalną obsługę, pomoc w doborze najlepszego rozwiązania gdyż zadowolenie klientów jest głównym celem, który sobie stawiamy od początku istnienia firmy. Serwis naszych kotłów pod numerami: / Serwis dotyczący sterowników: biuro@stalmark.pl P.P.H.U STALMARK Marek Kuźma Ul. Chemików 1, Oświęcim NIP
