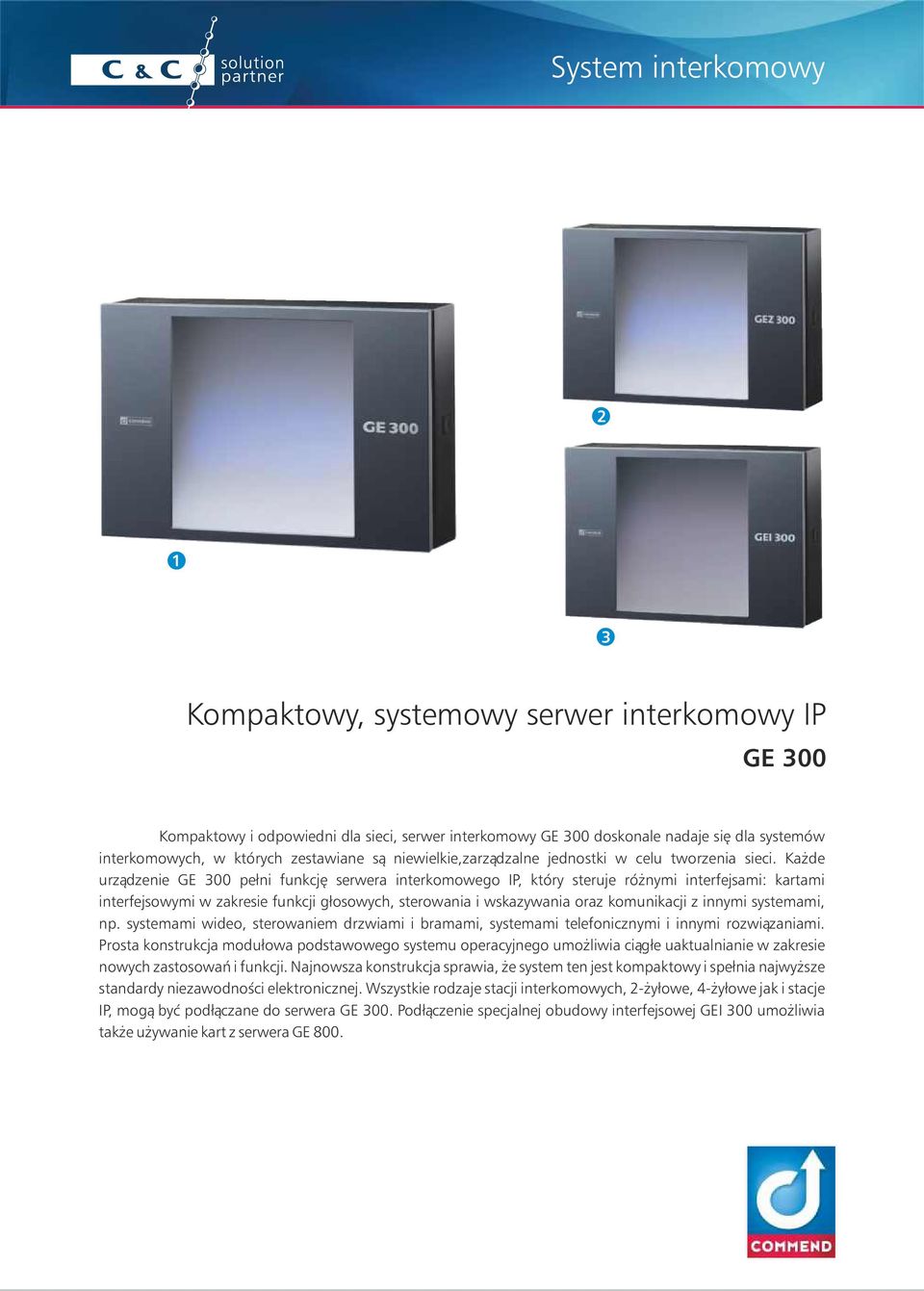

1 2 3 Kompaktowy, systemowy serwer interkomowy IP GE 300 Kompaktowy i odpowiedni dla sieci, serwer interkomowy GE 300 doskonale nadaje się dla systemów interkomowych, w których zestawiane są niewielkie,zarządzalne jednostki w celu tworzenia sieci. Każde urządzenie GE 300 pełni funkcję serwera interkomowego IP, który steruje różnymi interfejsami: kartami interfejsowymi w zakresie funkcji głosowych, sterowania i wskazywania oraz komunikacji z innymi systemami, np. systemami wideo, sterowaniem drzwiami i bramami, systemami telefonicznymi i innymi rozwiązaniami. Prosta konstrukcja modułowa podstawowego systemu operacyjnego umożliwia ciągłe uaktualnianie w zakresie nowych zastosowań i funkcji. Najnowsza konstrukcja sprawia, że system ten jest kompaktowy i spełnia najwyższe standardy niezawodności elektronicznej. Wszystkie rodzaje stacji interkomowych, 2-żyłowe, 4-żyłowe jak i stacje IP, mogą być podłączane do serwera GE 300. Podłączenie specjalnej obudowy interfejsowej GEI 300 umożliwia także używanie kart z serwera GE 800.

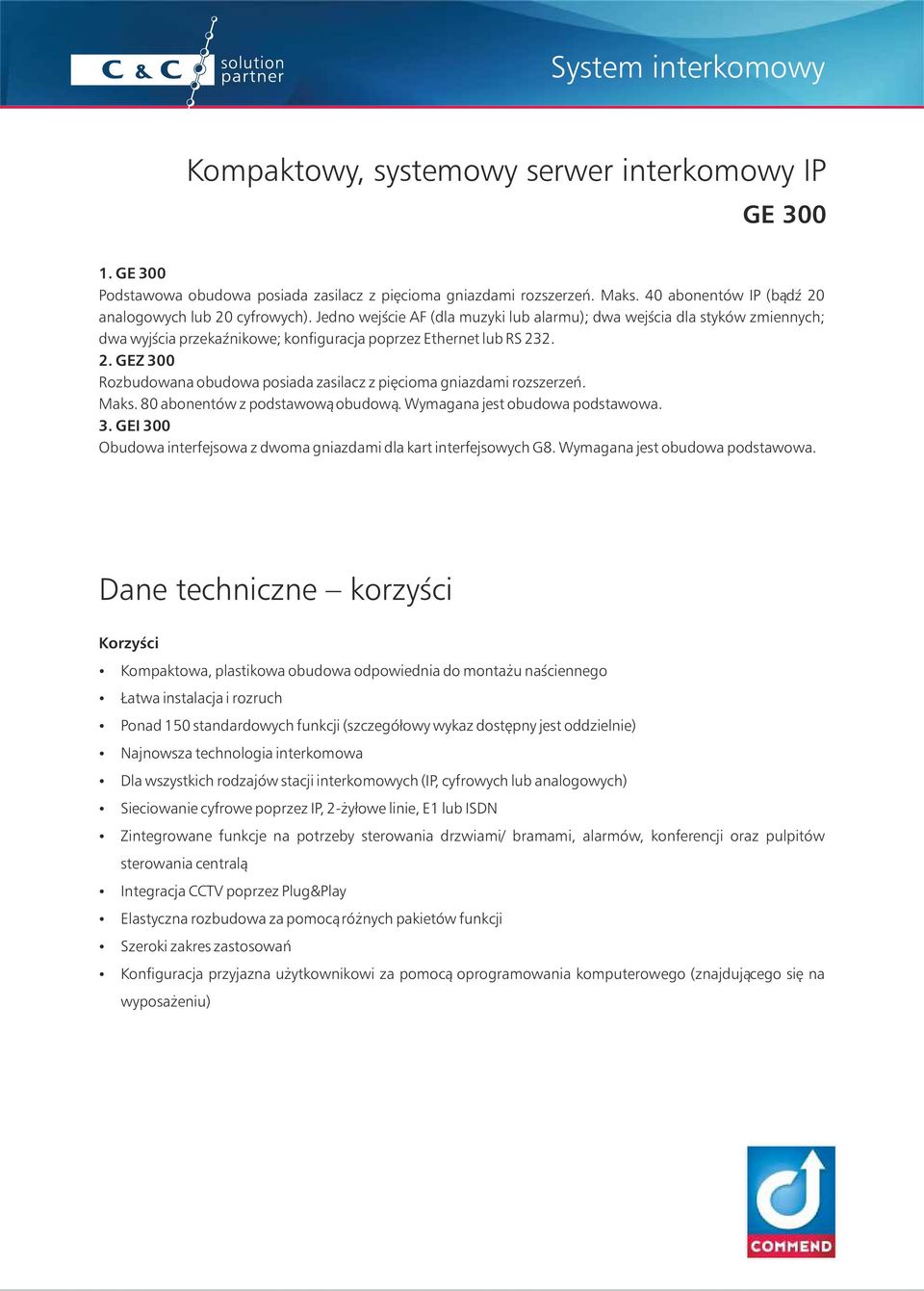

2 Kompaktowy, systemowy serwer interkomowy IP GE 300. GE 300 Podstawowa obudowa posiada zasilacz z pięcioma gniazdami rozszerzeń. Maks. 40 abonentów IP (bądź 20 analogowych lub 20 cyfrowych). Jedno wejście AF (dla muzyki lub alarmu); dwa wejścia dla styków zmiennych; dwa wyjścia przekaźnikowe; konfiguracja poprzez Ethernet lub RS GEZ 300 Rozbudowana obudowa posiada zasilacz z pięcioma gniazdami rozszerzeń. Maks. 80 abonentów z podstawową obudową. Wymagana jest obudowa podstawowa. 3. GEI 300 Obudowa interfejsowa z dwoma gniazdami dla kart interfejsowych G8. Wymagana jest obudowa podstawowa. Dane techniczne korzyści Korzyści ź Kompaktowa, plastikowa obudowa odpowiednia do montażu naściennego ź Łatwa instalacja i rozruch ź Ponad 50 standardowych funkcji (szczegółowy wykaz dostępny jest oddzielnie) ź Najnowsza technologia interkomowa ź Dla wszystkich rodzajów stacji interkomowych (IP, cyfrowych lub analogowych) ź Sieciowanie cyfrowe poprzez IP, 2-żyłowe linie, E lub ISDN ź Zintegrowane funkcje na potrzeby sterowania drzwiami/ bramami, alarmów, konferencji oraz pulpitów sterowania centralą ź Integracja CCTV poprzez Plug&Play ź Elastyczna rozbudowa za pomocą różnych pakietów funkcji ź Szeroki zakres zastosowań ź Konfiguracja przyjazna użytkownikowi za pomocą oprogramowania komputerowego (znajdującego się na wyposażeniu)

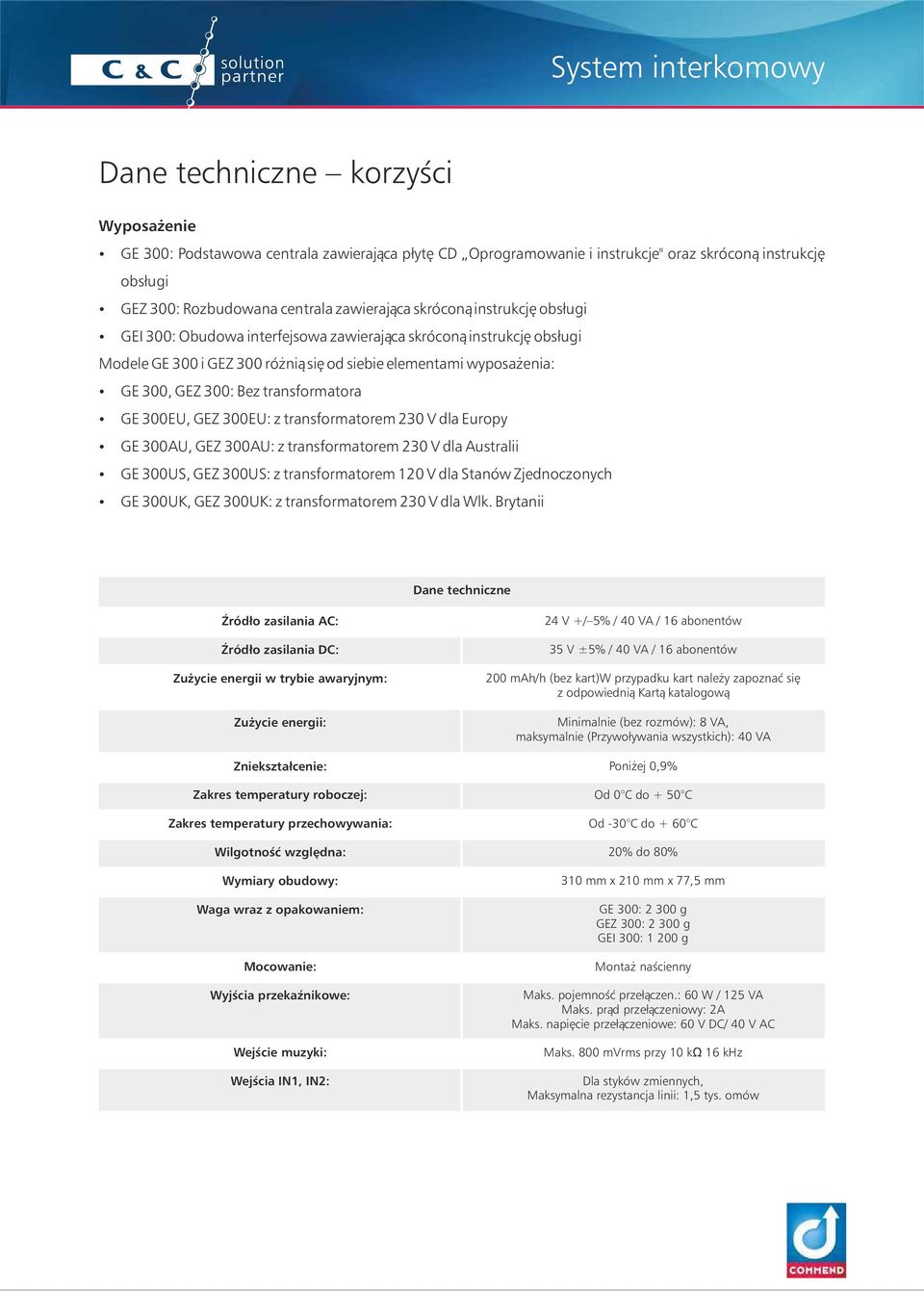

3 Dane techniczne korzyści Wyposażenie ź GE 300: Podstawowa centrala zawierająca płytę CD Oprogramowanie i instrukcje" oraz skróconą instrukcję obsługi ź GEZ 300: Rozbudowana centrala zawierająca skróconą instrukcję obsługi ź GEI 300: Obudowa interfejsowa zawierająca skróconą instrukcję obsługi Modele GE 300 i GEZ 300 różnią się od siebie elementami wyposażenia: ź GE 300, GEZ 300: Bez transformatora ź GE 300EU, GEZ 300EU: z transformatorem 230 V dla Europy ź GE 300AU, GEZ 300AU: z transformatorem 230 V dla Australii ź GE 300US, GEZ 300US: z transformatorem 20 V dla Stanów Zjednoczonych ź GE 300UK, GEZ 300UK: z transformatorem 230 V dla Wlk. Brytanii Dane techniczne Źródło zasilania AC: Źródło zasilania DC: Zużycie energii w trybie awaryjnym: Zużycie energii: 24 V +/ 5% / 40 VA / 6 abonentów 35 V ±5% / 40 VA / 6 abonentów 200 mah/h (bez kart)w przypadku kart należy zapoznać się z odpowiednią Kartą katalogową Minimalnie (bez rozmów): 8 VA, maksymalnie (Przywoływania wszystkich): 40 VA Zniekształcenie: Poniżej 0,9% Zakres temperatury roboczej: Od 0 C do + 50 C Zakres temperatury przechowywania: Od -30 C do + 60 C Wilgotność względna: 20% do 80% Wymiary obudowy: Waga wraz z opakowaniem: Mocowanie: Wyjścia przekaźnikowe: Wejście muzyki: Wejścia IN, IN2: 30 mm x 20 mm x 77,5 mm GE 300: g GEZ 300: g GEI 300: 200 g Montaż naścienny Maks. pojemność przełączen.: 60 W / 25 VA Maks. prąd przełączeniowy: 2A Maks. napięcie przełączeniowe: 60 V DC/ 40 V AC Maks. 800 mvrms przy 0 kω 6 khz Dla styków zmiennych, Maksymalna rezystancja linii:,5 tys. omów

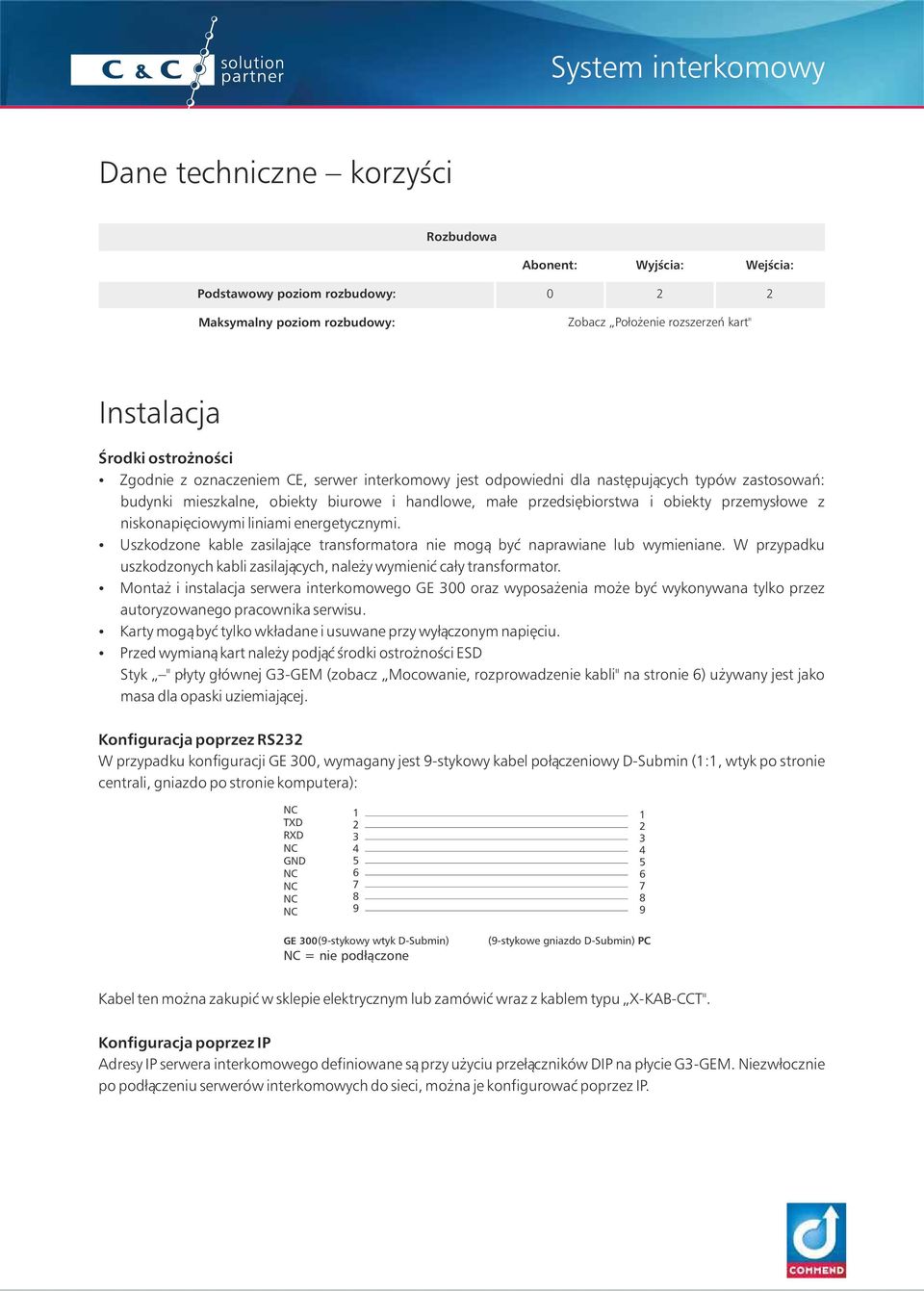

4 Dane techniczne korzyści Rozbudowa Abonent: Wyjścia: Wejścia: Podstawowy poziom rozbudowy: Maksymalny poziom rozbudowy: Zobacz Położenie rozszerzeń kart" Środki ostrożności ź Zgodnie z oznaczeniem CE, serwer interkomowy jest odpowiedni dla następujących typów zastosowań: budynki mieszkalne, obiekty biurowe i handlowe, małe przedsiębiorstwa i obiekty przemysłowe z niskonapięciowymi liniami energetycznymi. ź Uszkodzone kable zasilające transformatora nie mogą być naprawiane lub wymieniane. W przypadku uszkodzonych kabli zasilających, należy wymienić cały transformator. ź Montaż i instalacja serwera interkomowego GE 300 oraz wyposażenia może być wykonywana tylko przez autoryzowanego pracownika serwisu. ź Karty mogą być tylko wkładane i usuwane przy wyłączonym napięciu. ź Przed wymianą kart należy podjąć środki ostrożności ESD Styk " płyty głównej G3-GEM (zobacz Mocowanie, rozprowadzenie kabli" na stronie 6) używany jest jako masa dla opaski uziemiającej. Konfiguracja poprzez RS232 W przypadku konfiguracji GE 300, wymagany jest 9-stykowy kabel połączeniowy D-Submin (:, wtyk po stronie centrali, gniazdo po stronie komputera): TXD RXD GND GE 300 (9-stykowy wtyk D-Submin) = nie podłączone (9-stykowe gniazdo D-Submin) PC Kabel ten można zakupić w sklepie elektrycznym lub zamówić wraz z kablem typu X-KAB-CCT". Konfiguracja poprzez IP Adresy IP serwera interkomowego definiowane są przy użyciu przełączników DIP na płycie G3-GEM. Niezwłocznie po podłączeniu serwerów interkomowych do sieci, można je konfigurować poprzez IP.

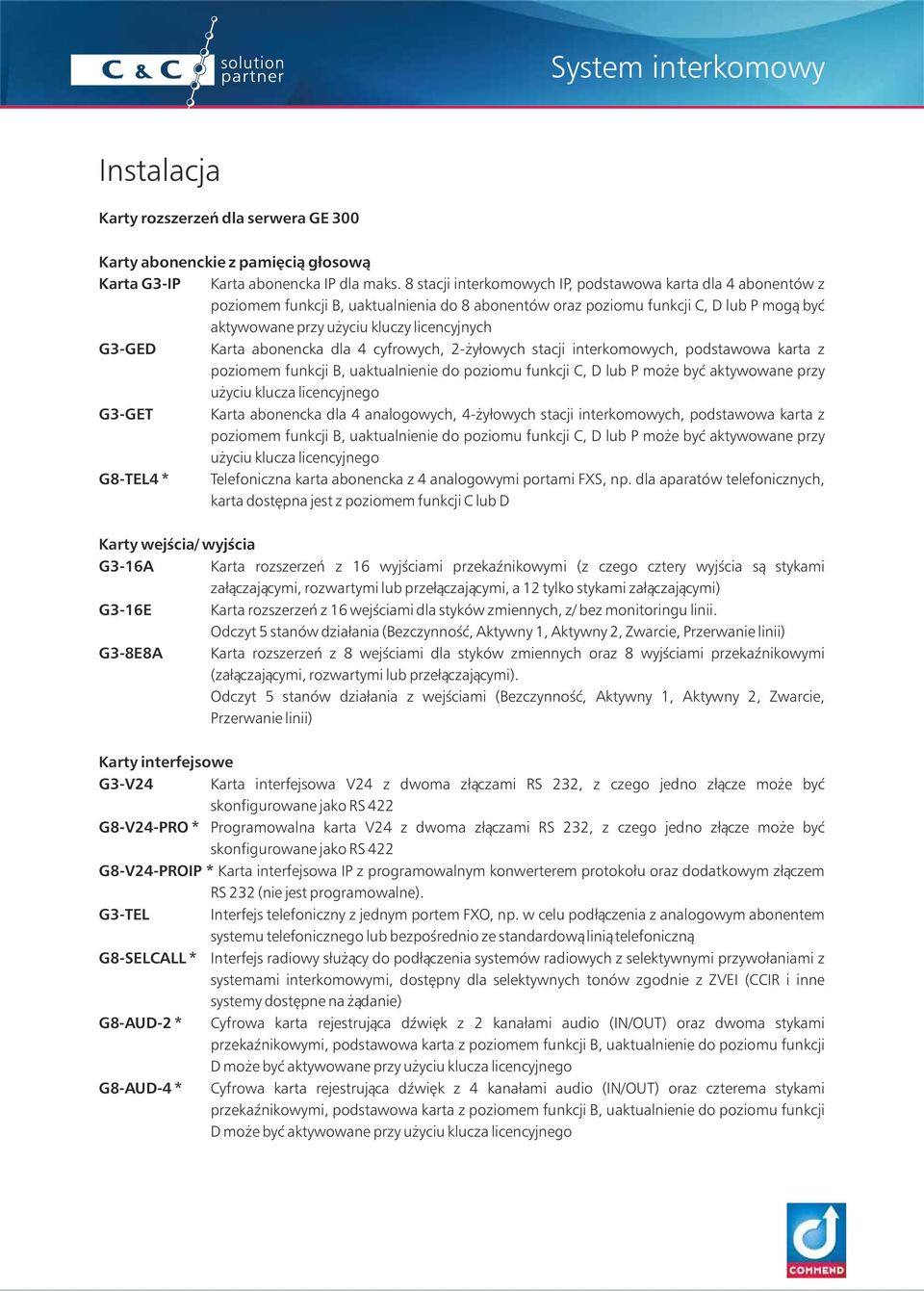

5 Karty rozszerzeń dla serwera GE 300 Karty abonenckie z pamięcią głosową Karta G3-IP Karta abonencka IP dla maks. 8 stacji interkomowych IP, podstawowa karta dla 4 abonentów z poziomem funkcji B, uaktualnienia do 8 abonentów oraz poziomu funkcji C, D lub P mogą być aktywowane przy użyciu kluczy licencyjnych G3-GED Karta abonencka dla 4 cyfrowych, 2-żyłowych stacji interkomowych, podstawowa karta z poziomem funkcji B, uaktualnienie do poziomu funkcji C, D lub P może być aktywowane przy użyciu klucza licencyjnego G3-GET Karta abonencka dla 4 analogowych, 4-żyłowych stacji interkomowych, podstawowa karta z poziomem funkcji B, uaktualnienie do poziomu funkcji C, D lub P może być aktywowane przy użyciu klucza licencyjnego G8-TEL4 * Telefoniczna karta abonencka z 4 analogowymi portami FXS, np. dla aparatów telefonicznych, karta dostępna jest z poziomem funkcji C lub D Karty wejścia/ wyjścia G3-6A Karta rozszerzeń z 6 wyjściami przekaźnikowymi (z czego cztery wyjścia są stykami załączającymi, rozwartymi lub przełączającymi, a 2 tylko stykami załączającymi) G3-6E Karta rozszerzeń z 6 wejściami dla styków zmiennych, z/ bez monitoringu linii. Odczyt 5 stanów działania (Bezczynność, Aktywny, Aktywny 2, Zwarcie, Przerwanie linii) G3-8E8A Karta rozszerzeń z 8 wejściami dla styków zmiennych oraz 8 wyjściami przekaźnikowymi (załączającymi, rozwartymi lub przełączającymi). Odczyt 5 stanów działania z wejściami (Bezczynność, Aktywny, Aktywny 2, Zwarcie, Przerwanie linii) Karty interfejsowe G3-V24 Karta interfejsowa V24 z dwoma złączami RS 232, z czego jedno złącze może być skonfigurowane jako RS 422 G8-V24-PRO * Programowalna karta V24 z dwoma złączami RS 232, z czego jedno złącze może być skonfigurowane jako RS 422 G8-V24-PROIP * Karta interfejsowa IP z programowalnym konwerterem protokołu oraz dodatkowym złączem RS 232 (nie jest programowalne). G3-TEL Interfejs telefoniczny z jednym portem FXO, np. w celu podłączenia z analogowym abonentem systemu telefonicznego lub bezpośrednio ze standardową linią telefoniczną G8-SELCALL * Interfejs radiowy służący do podłączenia systemów radiowych z selektywnymi przywołaniami z systemami interkomowymi, dostępny dla selektywnych tonów zgodnie z ZVEI (CCIR i inne systemy dostępne na żądanie) G8-AUD-2 * Cyfrowa karta rejestrująca dźwięk z 2 kanałami audio (IN/OUT) oraz dwoma stykami przekaźnikowymi, podstawowa karta z poziomem funkcji B, uaktualnienie do poziomu funkcji D może być aktywowane przy użyciu klucza licencyjnego G8-AUD-4 * Cyfrowa karta rejestrująca dźwięk z 4 kanałami audio (IN/OUT) oraz czterema stykami przekaźnikowymi, podstawowa karta z poziomem funkcji B, uaktualnienie do poziomu funkcji D może być aktywowane przy użyciu klucza licencyjnego

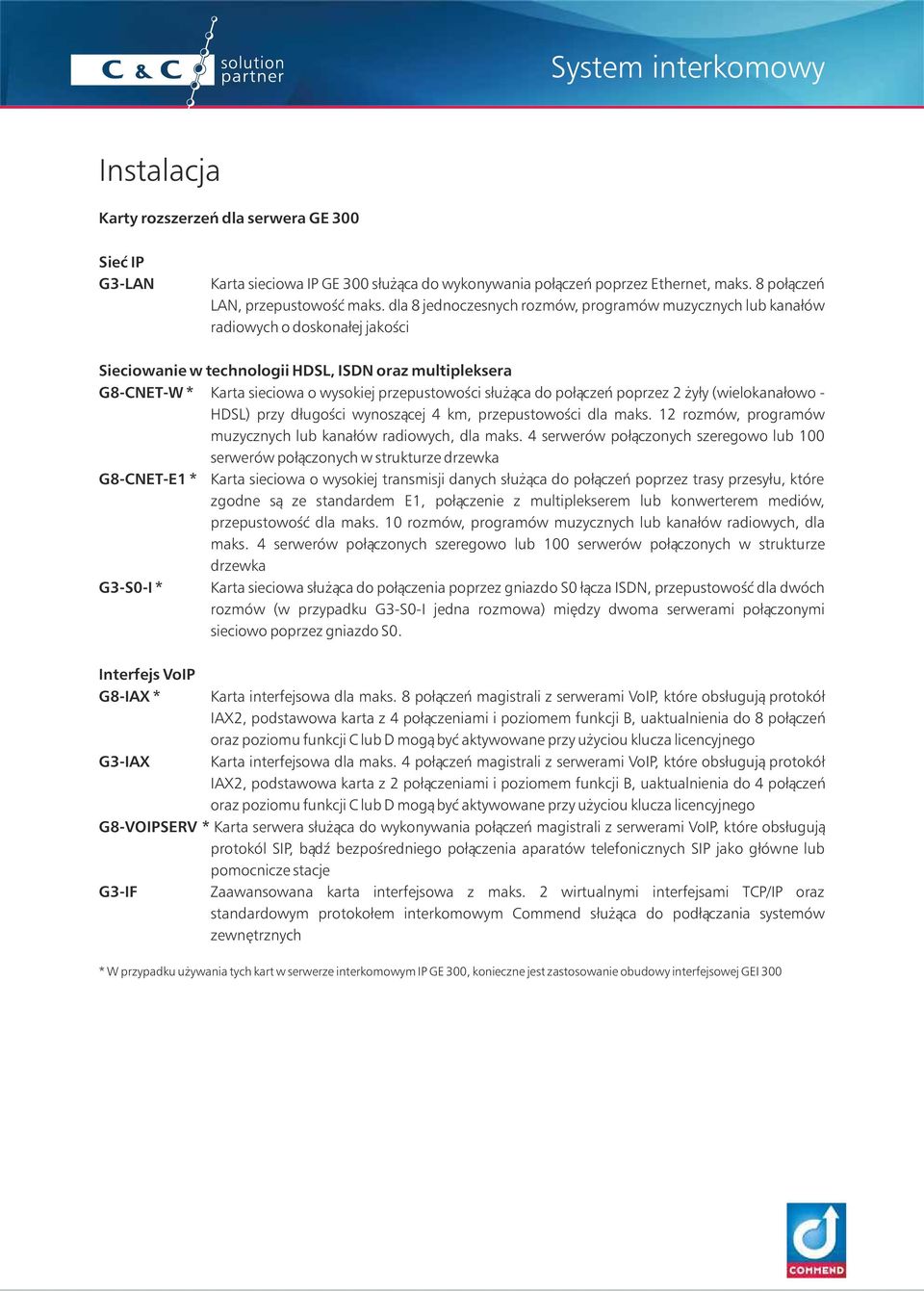

6 Karty rozszerzeń dla serwera GE 300 Sieć IP G3-LAN Karta sieciowa IP GE 300 służąca do wykonywania połączeń poprzez Ethernet, maks. 8 połączeń LAN, przepustowość maks. dla 8 jednoczesnych rozmów, programów muzycznych lub kanałów radiowych o doskonałej jakości Sieciowanie w technologii HDSL, ISDN oraz multipleksera G8-CNET-W * Karta sieciowa o wysokiej przepustowości służąca do połączeń poprzez 2 żyły (wielokanałowo - HDSL) przy długości wynoszącej 4 km, przepustowości dla maks. 2 rozmów, programów muzycznych lub kanałów radiowych, dla maks. 4 serwerów połączonych szeregowo lub 00 serwerów połączonych w strukturze drzewka G8-CNET-E * Karta sieciowa o wysokiej transmisji danych służąca do połączeń poprzez trasy przesyłu, które zgodne są ze standardem E, połączenie z multiplekserem lub konwerterem mediów, przepustowość dla maks. 0 rozmów, programów muzycznych lub kanałów radiowych, dla maks. 4 serwerów połączonych szeregowo lub 00 serwerów połączonych w strukturze drzewka G3-S0-I * Karta sieciowa służąca do połączenia poprzez gniazdo S0 łącza ISDN, przepustowość dla dwóch rozmów (w przypadku G3-S0-I jedna rozmowa) między dwoma serwerami połączonymi sieciowo poprzez gniazdo S0. Interfejs VoIP G8-IAX * G3-IAX Karta interfejsowa dla maks. 8 połączeń magistrali z serwerami VoIP, które obsługują protokół IAX2, podstawowa karta z 4 połączeniami i poziomem funkcji B, uaktualnienia do 8 połączeń oraz poziomu funkcji C lub D mogą być aktywowane przy użyciou klucza licencyjnego Karta interfejsowa dla maks. 4 połączeń magistrali z serwerami VoIP, które obsługują protokół IAX2, podstawowa karta z 2 połączeniami i poziomem funkcji B, uaktualnienia do 4 połączeń oraz poziomu funkcji C lub D mogą być aktywowane przy użyciou klucza licencyjnego G8-VOIPSERV * Karta serwera służąca do wykonywania połączeń magistrali z serwerami VoIP, które obsługują protokól SIP, bądź bezpośredniego połączenia aparatów telefonicznych SIP jako główne lub pomocnicze stacje G3-IF Zaawansowana karta interfejsowa z maks. 2 wirtualnymi interfejsami TCP/IP oraz standardowym protokołem interkomowym Commend służąca do podłączania systemów zewnętrznych * W przypadku używania tych kart w serwerze interkomowym IP GE 300, konieczne jest zastosowanie obudowy interfejsowej GEI 300

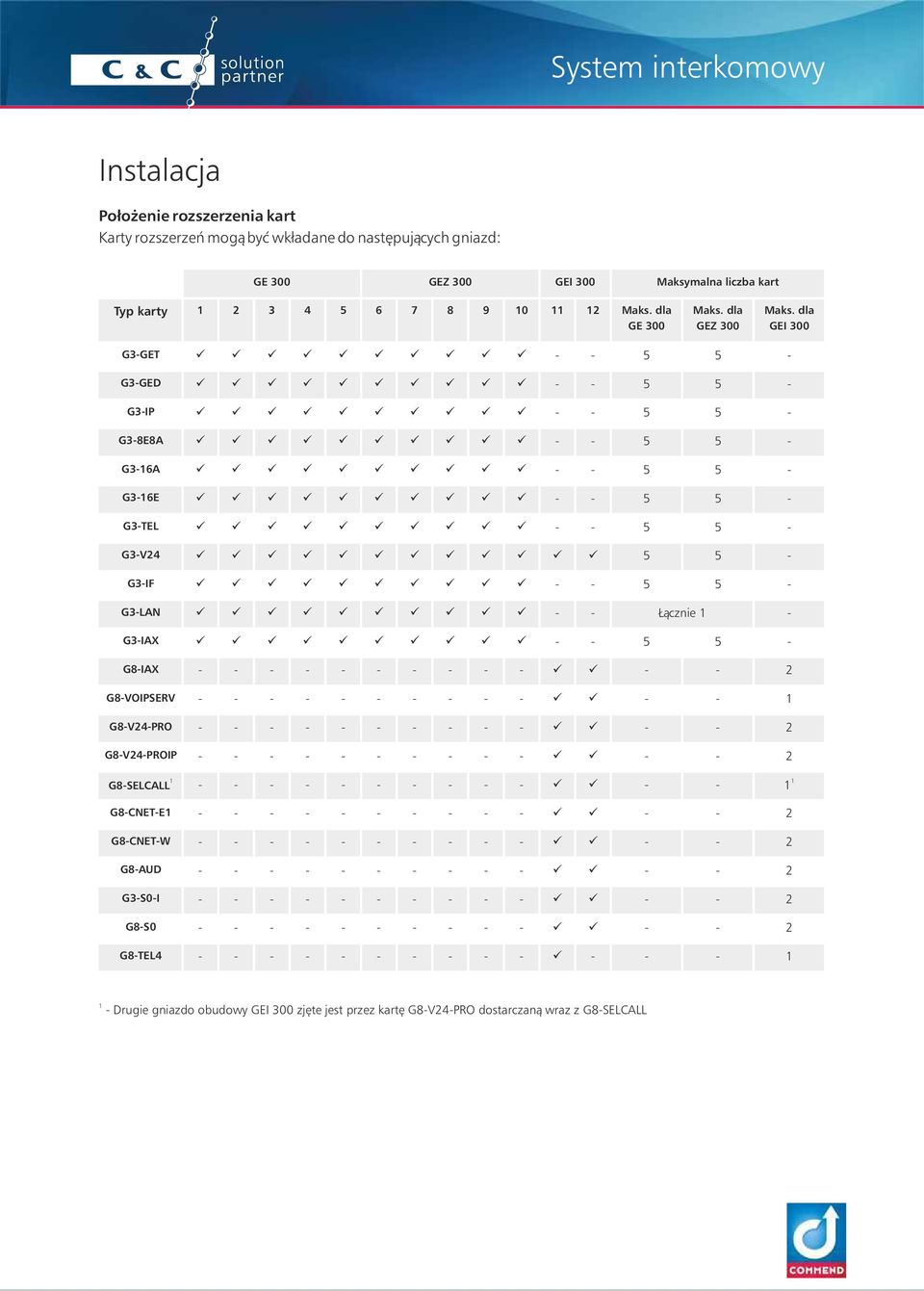

7 Położenie rozszerzenia kart Karty rozszerzeń mogą być wkładane do następujących gniazd: GE 300 GEZ 300 GEI 300 Maksymalna liczba kart Typ karty Maks. dla GE 300 Maks. dla GEZ 300 Maks. dla GEI 300 G3-GET ü ü ü ü ü ü ü ü ü ü G3-GED ü ü ü ü ü ü ü ü ü ü G3-IP ü ü ü ü ü ü ü ü ü ü G3-8E8A ü ü ü ü ü ü ü ü ü ü G3-6A ü ü ü ü ü ü ü ü ü ü G3-6E ü ü ü ü ü ü ü ü ü ü G3-TEL ü ü ü ü ü ü ü ü ü ü G3-V24 ü ü ü ü ü ü ü ü ü ü ü ü G3-IF ü ü ü ü ü ü ü ü ü ü G3-LAN ü ü ü ü ü ü ü ü ü ü - - Łącznie - G3-IAX ü ü ü ü ü ü ü ü ü ü G8-IAX ü ü G8-VOIPSERV ü ü - - G8-V24-PRO ü ü G8-V24-PROIP ü ü G8-SELCALL ü ü - - G8-CNET-E ü ü G8-CNET-W ü ü G8-AUD ü ü G3-S0-I ü ü G8-S ü ü G8-TEL ü Drugie gniazdo obudowy GEI 300 zjęte jest przez kartę G8-V24-PRO dostarczaną wraz z G8-SELCALL

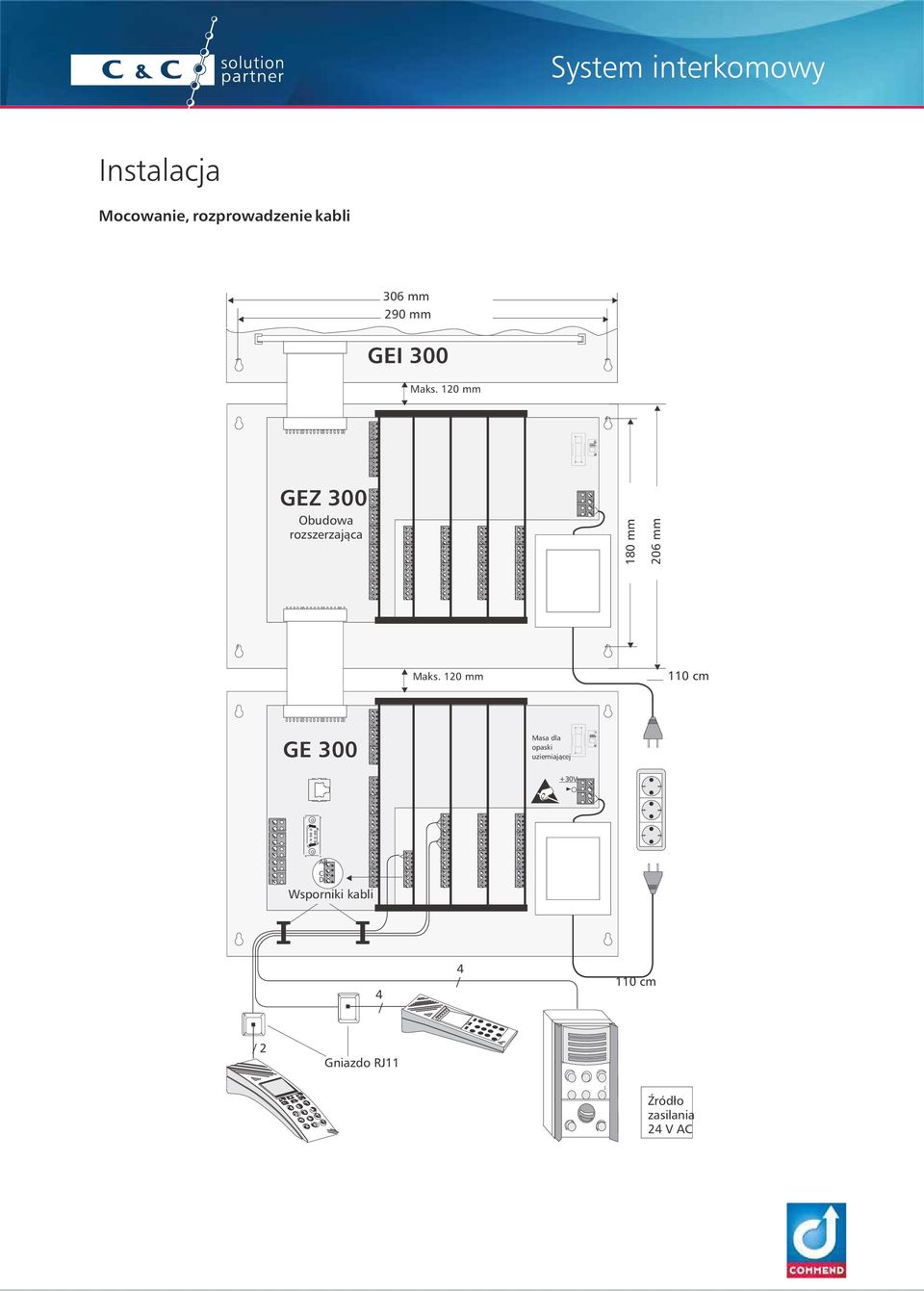

8 SW2 SW2 System interkomowy Mocowanie, rozprowadzenie kabli 306 mm 290 mm GEI 300 Maks. 20 mm GEZ 300 Obudowa rozszerzająca 80 mm 206 mm Maks. 20 mm 0 cm GE 300 Masa dla opaski uziemiającej +30V AB C D Wsporniki kabli 4 / 4 / 0 cm / 2 Gniazdo RJ Źródło zasilania

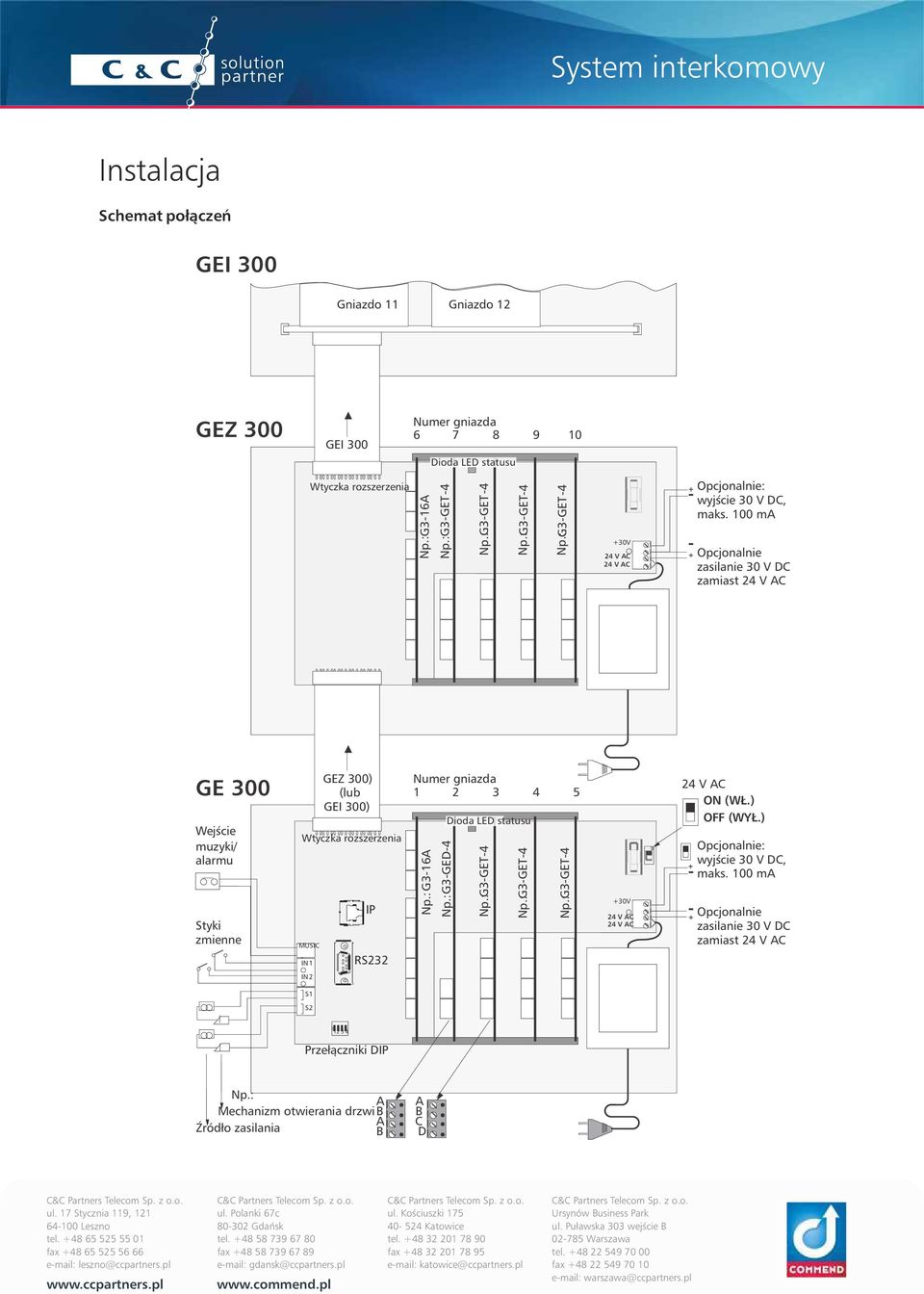

9 Schemat połączeń GEI 300 Gniazdo Gniazdo 2 Numer gniazda GEZ GEI 300 Dioda LED statusu Wtyczka rozszerzenia G3-6A G3-GET -4-4 G3-GET -4 G3-GET -4 G3-GET +30V + - Opcjonalnie: wyjście 30 V DC, maks. 00 ma - + Opcjonalnie zasilanie 30 V DC zamiast Numer gniazda GE 300 (lub Wejście muzyki/ alarmu Styki zmienne GEI 300) Wtyczka rozszerzenia MUSIC IN IN2 GEZ 300) IP RS232 G3-6A G3-GED-4 Dioda LED statusu G3-GET-4 G3-GET-4 G3-GET-4 +30V ON (WŁ.) OFF (WYŁ.) Opcjonalnie: wyjście 30 V DC, maks. 00 ma Opcjonalnie zasilanie 30 V DC zamiast S S Przełączniki DIP A A Mechanizm otwierania drzwi B B A C Źródło zasilania B D C&C Partners Telecom Sp. z o.o. ul. 7 Stycznia 9, Leszno tel fax leszno@ccpartners.pl C&C Partners Telecom Sp. z o.o. ul. Polanki 67c Gdańsk tel fax gdansk@ccpartners.pl C&C Partners Telecom Sp. z o.o. ul. Kościuszki Katowice tel fax katowice@ccpartners.pl C&C Partners Telecom Sp. z o.o. Ursynów Business Park ul. Puławska 303 wejście B Warszawa tel fax warszawa@ccpartners.pl
