System interkomowy. Cyfrowe stacje naścienne Seria WS 810F / WS 810P. Seria WS 810 D

Transkrypt

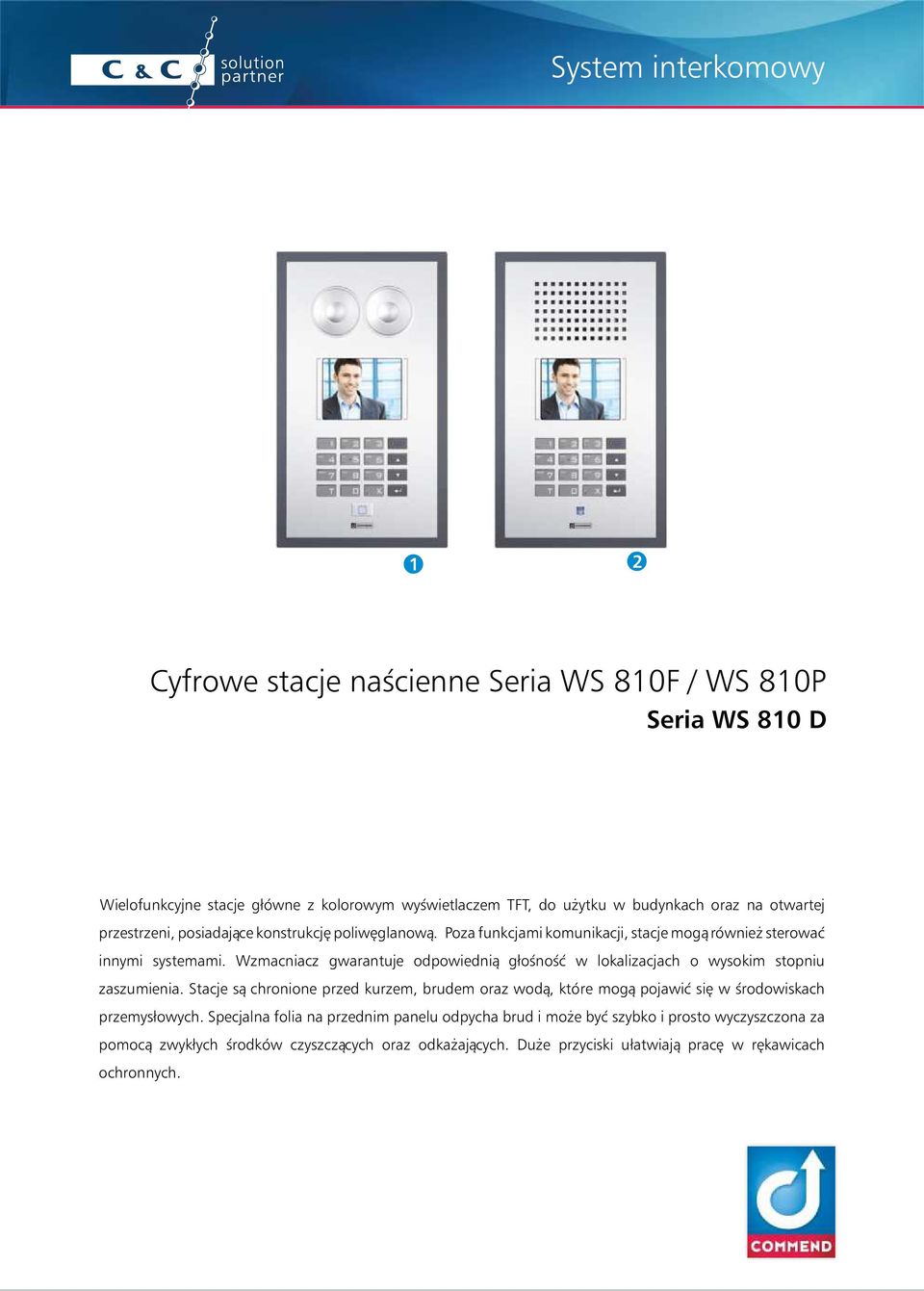

1 1 2 Cyfrowe stacje naścienne Seria WS 810F / WS 810P Seria WS 810 D Wielofunkcyjne stacje główne z kolorowym wyświetlaczem TFT, do użytku w budynkach oraz na otwartej przestrzeni, posiadające konstrukcję poliwęglanową. Poza funkcjami komunikacji, stacje mogą również sterować innymi systemami. Wzmacniacz gwarantuje odpowiednią głośność w lokalizacjach o wysokim stopniu zaszumienia. Stacje są chronione przed kurzem, brudem oraz wodą, które mogą pojawić się w środowiskach przemysłowych. Specjalna folia na przednim panelu odpycha brud i może być szybko i prosto wyczyszczona za pomocą zwykłych środków czyszczących oraz odkażających. Duże przyciski ułatwiają pracę w rękawicach ochronnych.

2 Cyfrowe stacje naścienne Seria WS 810F/WS 810P Seria WS 810 D Typowe zastosowania: Seria WS 810F: obszary produkcyjne, warsztaty, czyste pomieszczenia, stołówki, kuchnie, obszary zadaszone oraz znajdujące się na otwartej przestrzeni. Seria WS 810P: sale lekcyjne oraz pomieszczenia socjalne, magazyny, warsztaty, korytarze - jak również stacje interkomowe na otwartej przestrzeni, działające na obszarach roboczych lub na parkingach. 1. WS 810F D Cyfrowa stacja z kolorowym wyświetlaczem TFT 3,5 do graficznej nawigacji po menu oraz wyświetlaniem strumieni wideo IP lub analogowego wideo (PAL lub NTSC), rozdzielczość wyświetlacza: 320 x 240 pikseli z kolorów, podświetlana klawiatura alfanumeryczna, przyciski funkcyjne, mikrofon elektretowy z wielofunkcyjną diodą LED, głośnikami 2 x 8 Ω, 3 wejściami bezpotencjałowymi oraz 2 wyjściami przekaźnikowymi (stan zamknięty lub przerwany ), klasą szczelności IP 65. Posiada poliwęglanową konstrukcję, a panel przedni wyposażony jest w hermetyczną membranę. 2. WS 810P D Cyfrowa stacja z kolorowym wyświetlaczem TFT 3,5 do graficznej nawigacji po menu oraz wyświetlaniem strumieni wideo IP lub analogowego wideo (PAL lub NTSC), rozdzielczość wyświetlacza: 320 x 240 pikseli z kolorów, podświetlana klawiatura alfanumeryczna, przyciski funkcyjne, mikrofon elektretowy z wielofunkcyjną diodą LED, głośnikami 2 x 8 Ω, 3 wejściami bezpotencjałowymi oraz 2 wyjściami przekaźnikowymi (stan zamknięty lub przerwany ), klasą szczelności IP 65. Wykonana z poliwęglanu. Dane techniczne - Zalety Korzyści ź Konstrukcja poliwęglanowa ź 3,5 wyświetlacz TFT ze zintegrowanym interfejsem sieciowym IP> ź Wyświetlanie strumieni wideo IP (MJPEG), grafiki statycznej (JPEG) lub analogowego sygnału wideo CVBS ź NTSC/PAL analogowe we/wy wideo ź Pełna klawiatura oraz przyciski funkcyjne (podświetlane) ź Klasa szczelności IP 65 ź Seria WS 810F: hermetyczna membrana, odporna na środki czyszczące oraz odkażające ź Obsługa cech DSP takich jak OpenDuplex, Audio ź Monitoring oraz dozór z użyciem mikrofonu / głośnika, itp.

3 Dane techniczne - Zalety Długość linii Przy użyciu IP VIDEO Maksymalna długość linii dla okablowania kategorii 5 w sieci LAN wynosi 100 m (328 st.) np. z przełącznika do stacji Intercom Podłączenie stacji cyfrowej Wskazana długość linii dotyczy standardowych stacji, bez podłączonych modułów rozszerzających oraz zasilaniem PoE lub z zasilaniem z zasilacza zewnętrznego. Typ kabla: Kabel Ethernet, np. kategorii 5 Rezystancja pętli: 125 Ω / km Wydajność: 44 nf / km (13,4 nf / 1000 st) Kabel telekomunikacyjny, np. F-YAY, Ć 0.6 mm; AWG: 22 Rezystancja pętli:133 Ω / km Wydajność: 100 nf / km (30,5 nf / 1000 st) maks m / 9186 st. maks m / 9186 st. Zakres dostawy ź Intercom Terminal ź Zatrzask ź Krótki dokument referencyjny ź Instrukcje obsługi Wymagania systemowe ź GE 800 (min. PRO ) z G8-GED(min. G3-8-SUB 3.2) ź GE 300 (min. PRO ) z G3-GED(min. G3-8-SUB 3.2) ź Oprogramowanie konfiguracyjne min. CCT ź z użyciem wideo IP : Oprogramowanie konfiguracyjne IPStationConfig (dołączone do ustawień CCT )

4 Dane techniczne - Zalety Dane techniczne Klasa szczelności: Panel przedni Mikrofon: Głośnik: Wzmacniacz: Ciśnienie akustyczne: Wejście: Wyjśćie: Wyjście linii: Wskaźnik połączenia: Klawiatura: Wyświetlacz: Charakterystyka częstotliwościowa: Zakres temperatury pracy: IP-65 WS 810P D: poliwęglanowy WS 810F D: poliwęglanowy z hermetyczną membraną Wszechkierunkowy mikrofon elektretowy do maks. 7m (23 st) odległości mówienia Membrana specjalnego typu dla optymalnej jakości, ciśnienie akustyczne: 85 db/1 W/1 m (3.28 st.), 2 x 8 Ω zintegrowany wzmacniacz klasy D 2.5 W maks. 99 db 3 wejścia bezpotencjałowe (wykrycie 5 stanów wejścia) 2 wyjścia przekaźnikowe (styki przełączne) 30V/1A do podłączenia modułu głośników wielofunkcyjna dioda LED (kolory: czerwony, zielony, niebieski) 6 pełna klawiatura alfanumeryczna z podświetleniem, siła aktywacji: 3N, 1 x 10 cykli 3,5 kolorowy wyświetlacz TFT, graficzna nawigacja menu wyświetlanie strumieni wideo IP (MJPEG) lub analogowych sygnałów wideo (PAL lub NTSC) 320x240pikseli 65000kolorów Hz 20 C do 60 C ( 4 F do 140 F) Zakres temperatury przechowywania: 20 C do 60 C ( 4 F do 140 F) Wilgotność względna: Połączenie: Zasilanie: Okablowanie: Sygnalizacja: PoE (Power over Ethernet): Montaż: Wymiary: Ciężar wraz z opakowaniem: do 95%, nieskroplona -wtykowe zaciski śrubowe -wtyczka rozszerzająca dla np. WSAM 50P D ME sygnał wideo IP: ekranowane wtyki modułowe RJ 45 Analogowy sygnał wideo: BNC, 75 Ω PoE lub zasilanie zewnętrzne VAC lub VDC pobór mocy: maks. 8,5 W system gwiazdy, 2-przewodowy, skrętka 2B + D (2 x 64 kb/s mowa, 16 kb/s dane) IEEE 802.3af standard Zużycie energii przez urządzenie terminala: Klasa 3 (6,49 W do 12,95 W) zestaw do montażu czołowego WSFB 50P zestaw do montażu powierzchniowego WSSH 50P z zestawem do montażu czołowego: szer. 165 mm (6,5 cala), wys. 280 mm (11 cali), gł. 13 mm (0,51cala) z zestawem montażowym: szer. 165 mm (6,5 cala), wys. 280 mm (11 cali), gł. 51 mm (2 cale) około 920 g Kolor: panel przedni: jasnoszary (jak RAL 7035) ramka przedniego panelu: grafitowo-szara (jak RAL 7024)

5 Instalacja Środki ostrożności ź Należy przestrzegać środków ostrożności podczas otwierania stacji. Stacje mogą otwierać jedynie autoryzowani inżynierowie serwisu. Ograniczenia wideo: ź Wideo nie może być przełączane w sieci WAN! Zasilanie: ź Zasilanie musi być podłączone do PCB wyświetlacza TFT (do zasilania przez PoE lub z zewnętrznego zasilacza) ź Korzystając z analogowego wideo, konieczne jest zastosowanie odizolowanej jednostki zasilającej ź Urządzenie nie może być zasilane jednocześnie z poziomu PoE oraz przez zewnętrzny zasilacz. Może być wymagana odpowiednia konfiguracja przełącznika (port Ethernet nie może być zablokowany)! Uwaga! Korzystanie z analogowego wyjścia wideo możliwe jest też przy zasilaniu z PoE. Instrukcje montażowe ź Nie wystawiać stacji na działanie ekstremalnych temperatur (zob. Dane techniczne na stronie 2). ź Do montażu powierzchniowego czołowego konieczne jest wykorzystanie zestawu do montażu powierzchniowego WSFB 50P (należy zamówić oddzielnie). ź Do montażu powierzchniowego konieczne jest wykorzystanie zestawu do montażu powierzchniowego WSSH 50P (należy zamówić oddzielnie). Zalecana wysokość montażu Górna krawędź stacji winna znajdować się około 1,65 m (5,4 st.) od podłogi. Prosimy dostosować wysokość montażu do własnych potrzeb. około 1.65 m (5.4 st) Podłoga
