1 TV LCD Vestel chassis 17MB46 Aktualizacja oprogramowania telewizora LCD z chassis Vestel 17MB46. W oparciu o chassis 17MB46 wyprodukowanych zostało wiele odbiorników telewizyjnych przez różne firmy dla różnych odbiorców i producentów finalnych urządzeń. Zestawienie modeli tych telewizorów zamieszczono w tabeli poniżej. ALBA 19822WHDDVDD GO22WDVD TECHNICAL 19884HDDVD LCDW16DVDHDF 19860HDDVD LD1613 LISTO LCDX22BUMK HDDVDDIGITAL LCDW16DVDHDP 19860HDLCD GRANDIN 19LCDTNT953 LCDX48HDBTMK2 TELEFUNKEN LCDW16HDF 19883HD CBX1909 LUXOR LCDX5503B TFX1646D857U LCDW16HDFP 19883HDDVD LV19V2102 LUX16822COB LCD1623B TFX1646D857VU LCD19ADVD 22822DDVD LV2209MK3 LUX16822TVB LCD1623B12V TF1646D857UV LCD19880HDF 22822HDD GRUNDIG LUX19822COB LCD1923BMK2 TF22D857U3 LCD19880HDP 22860HDDVD GU22WDVD10 LUX22822COB TECHWOOD TF2245D860UV2 LCD22ADVD FAIRTEC HITACHI MANHATTAN L HDT2 T19R900IIDVBTDVD LCD22880HDF FC19ZT13DVD L19DK04U MT2211DVX12 L185820HDT2 T19R906 ANTARION FC19Z13II L19DP04EJ MT22822T103 NATUSED1019DVD T22K875DVBT12VII TVTNTDVD16820GMK2 FC22ZT33 L19DP04EK MT22843V12 NATUSE1016DVBT12V T22O857DVBT TVTNT16820G FINLUX L19DP04UJ MURPHY NATUSE1022FHDDVBT T22R900IIDVBT AYA FIN16851 L22DK04U 19883IDTVHDLCD NATUSM1022DVBTDVD T22R900IIDVBTDVD A22AC2201 FIN19851 L22DP04UH 19883MB46IDTVHDDVD NATUSS1119DVBT TELETECH BUSH FIN19851DVD 19LD3560U 22883IDTVHDLCD TCD1910TN12VMKII LCD19906 LCD22880F1080P FIN22851DVD 19LD3560UA NEXT TC2209TN875MKIII LCD22855 CONTINENTAL 19FLD841 19LD3560UB 19BKCHDIDTVLCD TC22860TN102 LCD22906FHD EDISON 19FLD841UD HOHER PROLINE TDVD19TN10 TUCSON CETVLCD19SD3 19FLD841VUD H15LX90D2 LD1963D2 TD47TN11 TL16822T CETVLCD22FHD3 19FLYR905VHU H19LX810DVD2 LD2263D2 TKD409DVXMK3 TL2201B11 CETVLCD22FHDV3 22FLD841UD H22LX920D2 SABA TKD5510DVX WALTHAM 38SD822V 22FLD841VUD 22SL2 SCB2210VX2 TK1610B WT1610B DIGIHOME 22FLD842 ITT SILVERCREST VL16TV1001 WT1911B LCD19913HD 22FLD850U LCD LCDTV19111IE VL19TV1001 WT2210B2 LCD19913HDDVD FISHER JMB TECHLINE VL22DVD1001 WT2210DVX HDD 16LVD64P 19883IDTVHDDVD TL19LC741 VL22TV1001 WELLINGTON 16822WHDVD GOODMANS KENDO TL22LC WP19BU 19822WHDDIGITAL GO19WDVD10 LC11S40USB TL22LC883 16FLX914LU

2 Przełącznik wyboru analogowego trybu: Debug lub ISP Przełącznik wyboru trybu: tryb analogowy lub tryb cyfrowy Gniazdo VGA do podłączenia dla aktualizacji oprogramowania analogowego Gniazdo SCART do aktualizacji cyfrowego oprogramowania Gniazdo USB do podłączenia do komputera PC Rys. 1. Widok modułu 17DB46 do aktualizacji oprogramowania chassis 17MB46 wraz z opisem przeznaczenia złączy przyłączeniowych Tak duże wykorzystanie tego chassis dla różnych odbiorców oraz działania zmierzające do poprawienia jakości odtwarzania i poprawienia znalezionych w wyniku eksploatacji błędów i nieprawidłowości, których źródłem było oprogramowanie telewizora spowodowały opracowanie przez firmę Vestel specjalnego modułu (interfejsu) służącego do aktualizacji fabrycznie zainstalowanego oprogramowania. Płytka ta włączana pomiędzy komputer PC i odpowiednie wejście telewizora oznaczona została przez producenta jako 17DB46 i opatrzona numerem (MD.ASY. 17DB46-SW UPDATE & DE- BUG BOARD). Widok tego modułu służącego do aktualizacji oprogramowania wraz z opisem przeznaczenia złączy przyłączeniowych pokazano na rysunku 1. Do modułu tego została załączona płyta CD z programem instalacyjnym, który należy wgrać i zainstalować w komputerze PC, niezbędnym do przeprowadzenia procedur modernizacyjnych oprogramowania telewizora. Czynności, które należy wykonać w celu zainstalowania oprogramowania modułu tego interfejsu obrazuje rysunek 2. Aktualizacja analogowego oprogramowania przy użyciu modułu 17DB46 Instalacja analogowego trybu modułu 17DB46 w komputerze PC W pierwszej kolejności konieczne jest zainstalowanie pliku sterownika analogowego programu PL2303- Driver_XP2K_v exe. Znajduje się on w katalogu ANALOG w podkatalogu DRIVER [UART - USB] : MB46 => ANALOG => DRIVER [UART - USB]. Z instalacyjnej płyty CD skopiować katalog MB46 do katalogu głównego dysku C: komputera PC Rys. 2. Zawartość oprogramowania potrzebnego do aktualizacji software chassis 17MB46 Rys. 3 Lokalizacja programu sterującego programem aktualizacji oprogramowania analogowego Następnie należy uruchomić program sterujący PL2303-Driver_XP2K_v exe znajdujący się w tym podkatalogu. Następnym krokiem jest podłączenie płytki modułu

3 programatora 17DB46 z wejściem USB komputera PC, po którym należy krótki czas odczekać i sprawdzić numer portu COM w Menedżerze urządzeń ( Device Manager ). Rys. 4. Sprawdzenie numeru portu COM w Menedżerze urządzeń ( Device Manager ) Sprawdzenie aktualnie zainstalowanej wersji oprogramowania analogowego chassis 17MB46 Przed rozpoczęciem procedury aktualizacji należy sprawdzić poprzednią ( starą ) wersję analogowego oprogramowania chassis 17MB46. W tym celu należy wywołać menu ustawień parametrów obrazu i kolejno nacisnąć następujące przyciski na pilocie zdalnego sterowania: [ MENU ], [ 4 ], [ 7 ], [ 2 ], [ 5 ]. Zostanie wyświetlone menu serwisowe, u dołu którego (w przedostatniej linii) znajdują się informacje dotyczące aktualnie zainstalowanej wersji oprogramowania. Opisane kroki postępowania, jak również widok menu serwisowego pokazano na rysunku 5. Wyjście z menu serwisowego (jego zamknięcie) następuje po naciśnięciu przycisku: [ MENU ]. Schemat połączenia modułu programatora 17DB46 z komputerem PC i płytą główną chassis 17MB46 Schemat podłączenia płytki interfejsu programowania 17DB46 do komputera PC i płyty głównej chassis 17MB46 pokazano na rysunku 6 na następnej stronie. Moduł programujący należy połączyć z komputerem za pośrednictwem kabla USB. Dla aktualizacji oprogramowania cyfrowego należy połączyć płytkę interfejsu kablem SCART-SCART, a dla aktualizacja oprogramowania analogowego kablem łączącym gniazda VGA. Szczegóły podłączenia płytki do komputera PC pokazano na rysunku 7. W tym miejscu konieczna jest istotna uwaga: jeśli płytka 17DB46 jest już połączona kablami SCART lub VGA z chassis telewizora, to połączenie płytki z komputerem należy wykonać TYLKO przy wyłączonym zasilaniu telewizora (TV POWER OFF). Schemat połączenia modułu 17DB46 z telewizorem Menu obrazu (Picture Menu) [ Menu ] => [ 4 ] => [ 7 ] => [ 2 ] => [ 5 ] Menu TV analogowej Menu trybu serwisowego Rys. 5. Graficzne przedstawienie sposobu sprawdzenia aktualnie zainstalowanej wersji oprogramowania chassis 17MB46

4 Kabel połączeniowy USB Aktualizacja oprogramowania cyfrowego: poprzez gnizado SCART Aktualizacja oprogramowania analogowego: poprzez gnizado VGA Rys. 6. Schemat połączeniowy zestawu do przeprowadzenia aktualizacji oprogramowania telewizora z chassis 17MB46 przy zastosowaniu płytki programatora 17DB46 Bezpośrednie podłączenie modułu 17DB46 do telewizora przez złącza VGA 17DB46 Rys. 7. Sposób połączenia modułu aktualizacji oprogramowania 17DB46 z komputerem i telewizorem dla aktualizacji oprogramowania analogowego pokazano na rysunku 7 po lewej stronie. Istnieje też możliwość skonfigurowania układu do aktualizacji oprogramowania analogowego za pomocą bezpośredniego podłączenia modułu 17DB46 do telewizora poprzez złącza VGA płytki modułu i telewizora. Taki sposób podłączenia pokazano na rysunku 7 po prawej stronie. Aktualizacja analogowego oprogramowania przy wykorzystaniu modułu 17DB46 Wybrać tryb analogowy oraz tryb ISP za pomocą odpowiednio przyporządkowanych tym funkcjom przełączników na module 17DB46. Ich lokalizację pokazano na rysunku 8 Wybrać tryb analogowy Wybrać tryb ISP Rys. 8. Lokalizacja przełączników wyboru trybów programowania na płytce

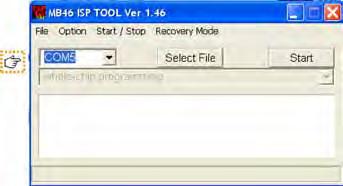

5 Rys. 9. Lokalizacja pliku spisp V1.46.exe w katalogu MB46 Następną czynnością jest uruchomienie pliku spisp V1.46.exe znajdujący się w katalogu MB46. Lokalizacje pliku pokazano na rysunku 9. Po uruchomieniu pliku spisp V1.46.exe konieczne jest wybranie w wyświetlonym oknie numeru portu COM, który wcześniej został sprawdzony (zidentyfikowany) w menu menedżera urządzeń ( Device Manager ) komputera PC rysunek 10. Rys. 12. Widok okna zakładki Option ( Opcje ) dla dokonania wyboru trybu aktualizacji oprogramowania ISP Teraz należy wybrać właściwy dla modelu telewizora, w którym zamierzamy zaktualizować oprogramowanie plik binarny *.bin, klikając przycisk Select File ( Wybierz plik ) lub kliknąć na pasku menu pole File ( Plik ), a następnie Select ( Wybierz ). Kolejność czynności do wykonania zobrazowano poniżej na rysunku 13. Rys. 10. Okno wyboru numeru portu COM w programie ISP Tool Następnym krokiem jest wybranie w tym oknie zakładki Option ( Opcje ) rysunek 11 i ustawienie w niej trybu programowania Whole-chip programming ( Programowanie całego chipa ) rysunek 12. Rys. 11. Lokalizacja zakładki Option ( Opcje ) na stronie głównej programu wyboru ISP Tool cd. rysunku na następnej stronie

6 Rys. 13. Kolejnym krokiem, który należy wykonać jest kliknięcie przycisku Start lub pola Start / Stop na pasku menu okna programu ISP Tool. W tym momencie rozpoczyna się proces aktualizacji oprogramowania. Czynności te przedstawiono graficznie na rysunku 14. lub Rys. 14. Uruchomienie procedury aktualizacji oprogramowania analogowego Rys. 15. Widok głównego menu serwisowego i okna podmenu NVM EDIT Po zakończeniu procesu aktualizacji należy odłączyć moduł programujący 17DB46 od telewizora. Następnym krokiem po zainstalowaniu nowego oprogramowania powinno być wyłączenie i ponowne włączenie zasilania telewizora (poprzez odłączenie i ponowne podłączenie kabla doprowadzającego do telewizora napięcie zasilające 230V) i wejść w tryb serwisowy. W menu tego trybu należy wybrać pozycję Reset EEPROM ( Kasowanie zawartości pamięci EEPROM ), która jest dostępna po wybraniu pozycji NVM EDIT z głównej strony menu serwisowego, po czym odczekać krótki czas telewizor automatycznie wyłączy się i ponownie włączy. Sprawdzenie zainstalowanej wersji oprogramowania analogowego chassis 17MB46 Po zakończeniu procedury aktualizacji należy sprawdzić zainstalowaną ( nową ) wersję analogowego oprogramowania chassis 17MB46. W tym celu należy wywołać menu ustawień parametrów obrazu i kolejno nacisnąć następujące przyciski na pilocie zdalnego sterowania: [ MENU ], [ 4 ], [ 7 ], [ 2 ], [ 5 ]. Zostanie wyświetlone menu serwisowe, u dołu którego (w przedostatniej linii) znajdują się informacje dotyczące aktualnie zainstalowanej wersji oprogramowania. Opisane kroki postępowania, jak również widok menu serwisowego pokazano na rysunku 5 (na stronie 11), oczywiście wyświetlane dane powinny być zmienione stosownie do zainstalo-

7 wanej wersji oprogramowania. Wyjście z menu serwisowego (jego zamknięcie) następuje po naciśnięciu przycisku: [ MENU ]. Kolejnym krokiem jest podłączenie modułu 17DB46 do wejścia SCART telewizora za pomocą kabla SCART- SCART, jak pokazano na rysunku 18. Aktualizacja cyfrowego oprogramowania chassis 17MB46 Aktualizację cyfrowego oprogramowania telewizyjnego chassis 17MB46 można przeprowadzić na 2 sposoby: 1. Poprzez wejście SCART przy użyciu interfejsu wspomagającego wgrywanie zmodernizowanego programu 17DB Poprzez wejście USB przy wykorzystaniu pustego ( czystego ) nośnika pamięci USB) Aktualizacja cyfrowego oprogramowania przy użyciu modułu 17DB46 W pierwszej kolejności należy zainstalować plik sterownika. W tym celu należy kliknąć plik 825D&U_Drv_ Inst_en_0516.exe, Znajduje się w katalogu Digital. Rys. 16. Lokalizacja programu sterującego programem aktualizacji oprogramowania cyfrowego Plik oprogramowania cyfrowego powinien nosić nazwę rom.bin. Powinien on znajdować się w tym samym katalogu, w którym znajduje się z program Upload_TD.exe Pierwszym krokiem przygotowania do przeprowadzenia programowania oprogramowania cyfrowego jest wybranie, odpowiednim przyciskiem na płytce modułu 17DB46, trybu cyfrowego rysunek 17. Rys. 18. Połączenia modułu aktualizacji oprogramowania 17DB46 kablem SCART z telewizorem Teraz należy odłączyć od telewizora kabel podający do niego zasilanie 230V w czasie, gdy odbiornik telewizyjny jest włączony i połączyć gniazdo USB płytki modułu 17DB46 z wejściem USB komputera PC. Skopiować plik oprogramowania rom.bin (odpowiedni do modelu telewizora, którego oprogramowanie chcemy zaktualizować) do katalogu MB46. Kliknąć plik programu Upload_TO.exe. Wybrać tryb cyfrowy Rys. 17. Lokalizacja przełącznika wyboru trybu programowania cyfrowego na płytce Rys. 19. Lokalizacja plików rom.bin i Upload_TO.exe w katalogu MB46

8 Po pojawieniu się komunikatu Please Turn On the Power ( Proszę włączyć zasilanie ) należy do telewizora podłączyć zasilanie 230V. Rozpocznie się proces aktualizacji. W trakcie procesu aktualizacji na ekranie monitora będą wyświetlane komunikaty o kolejnych krokach programowych programu Upload_DATA.exe i poleceniach, które należy wykonać. Przykładowy wydruk takich komunikatów pokazano na rysunku 20. Po zakończeniu transmisji oprogramowania i procesu aktualizacji odłączyć kabel SCART od telewizora i wyłączyć go. Rys. 20. Wydruk komunikatów o kolejnych krokach programowych programu Upload_DATA.exe Sprawdzanie nowej wersji cyfrowego oprogramowania chassis 17MB46 po aktualizacji Po zakończeniu procesu aktualizacji wybrać tryb cyfrowy telewizora i wykonać kroki pokazane w celu sprawdzenia wersji cyfrowego oprogramowania telewizora. Rys. 21. Kolejność postępowania w celu sprawdzenia wersji zainstalowanego oprogramowania cyfrowego chassis 17MB46

9 Aktualizacja cyfrowego oprogramowania przy wykorzystaniu wejścia USB telewizora Jak wspomniano wcześniej aktualizację cyfrowego oprogramowania chassis 17MB46 można przeprowadzić albo poprzez wejście SCART przy użyciu modułu programowania 17DB46, albo poprzez wejście USB (przy wykorzystaniu pustej czystego nośnika pamięci USB). Teraz zostanie przedstawiona ta druga metoda przez wejście USB. Kolejność postępowania w tej metodzie jest następująca: 1. Skopiować plik nowego (zaktualizowanego) oprogramowania cyfrowego do pustego ( czystego ) nośnika pamięci USB Flash. 2. Plik powinien nosić nazwę f_up.bin. 3. Włączyć telewizor i przełączyć go w tryb cyfrowy. 4. Włożyć nośnik pamięci USB do wejścia (gniazda) USB telewizora podczas jego pracy w trybie cyfrowym. 5. Po krótkim czasie na ekranie telewizora zostanie pokazany stosowny komunikat o trwaniu aktualizacji. 6. Po zakończeniu procedury aktualizacji należy odczekać jeszcze około 1 minuty dla całkowitego sfinalizowania procesu aktualizacji oprogramowania, aż pojawi się właściwy komunikat na ekranie 7. Należy wówczas wyłączyć telewizor, wyjąć pamięć USB z gniazda telewizora i włączyć go ponownie. 5. Po krótkim czasie na ekranie zostanie pokazany stosowny komunikat. 6. Po zakończeniu procedury aktualizacji należy odczekać jeszcze około 1 minuty dla całkowitego sfinalizowania procesu aktualizacji oprogramowania, aż pojawi się właściwy komunikat na ekranie. 7. Należy wówczas wyłączyć telewizor, wyjąć pamięć USB z gniazda telewizora i włączyć go ponownie. Aktualizacja analogowego oprogramowania przy wykorzystaniu wejścia USB telewizora Analogowe oprogramowania chassis 17MB46 może być również zaktualizowane przy wykorzystaniu wejścia USB telewizora. W tym celu należy: 1. Skopiować plik nowego (zaktualizowanego) oprogramowania analogowego do nośnika pamięci USB Flash. 2. Plik powinien nosić nazwę f_up_a.bin. 3. Włączyć telewizor i przełączyć go w tryb cyfrowy. 4. Włożyć nośnik pamięci USB do wejścia (gniazda) USB telewizora podczas jego pracy w trybie cyfrowym. 5. Po krótkim czasie na ekranie zostanie pokazany stosowny komunikat. 6. Po zakończeniu procedury aktualizacji należy odczekać jeszcze około 5 minut dla całkowitego sfinalizowania procesu aktualizacji oprogramowania, aż pojawi się właściwy komunikat na ekranie 7. Należy wówczas wyłączyć telewizor, wyjąć pamięć USB z gniazda telewizora i włączyć go ponownie. Aktualizacja oprogramowania układu scalonego mikrokontrolera Standby przy wykorzystaniu wejścia USB telewizora Ostatnią możliwością jaką oferuje wejście USB jest możliwość zaktualizowania oprogramowania mikrokontrolera trybu Standby. Czynności jakie należy wykonać są w dużej części podobne do opisanych powyżej. 1. Skopiować plik nowego (zaktualizowanego) oprogramowania do nośnika pamięci USB Flash. 2. Plik powinien nosić nazwę f_up_s.bin. 3. Włączyć telewizor i przełączyć go w tryb cyfrowy. 4. Włożyć nośnik pamięci USB do wejścia (gniazda) USB telewizora podczas jego pracy w trybie cyfrowym.
